GEBRUIKSAANWIJZING MZ10042 ADE

germany.de18 MZ10042-210420-Rev004-UM-de-en-fr-es-nl-it-gr Voorbereiding en gebruik van uw stadiometer Dit symbool betekent: "Raadpleeg de Instructiehandleiding". Om nauwkeurige resultaten te bereiken, dient u de gebruiksaanwijzing vóór gebruik zorgvuldig te lezen en alle daarin gegeven instructies op te volgen. Bewaar de gebruiksaanwijzing voor toekomstig gebruik.

Uw draagbare ADE stadiometer is een product van hoge kwaliteit. Volg a.u.b. zorgvuldig de instructies hieronder om de best mogelijke resultaten te krijgen. Veiligheidinformatie: Controleer de onderdelen op beschadiging voordat u deze in elkaar zet. Gebruik geen beschadigde apparaten, om het risico op letsel te voorkomen. Gebruik en assemblage

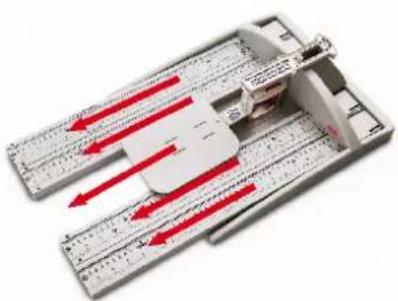

1. Verwijder de vier verticale inzetstukken en ontgrendel de hoofdsteun uit zijn

transportpositie in de basisplaat door deze naar voren te schuiven, haal vervolgens de afstandhouders (afstandstukken tussen product en muur) uit hun opslagplek.

2. Steek de verticale inzetstukken stevig in elkaar en controleer of het ondergedeelte

(gemarkeerd met een pijltje) stevig in de basisaansluiting zit, met de symbooltjes

3. Schuif een van de twee afstandhouders op de verticale maatstijl, schuif er vervolgens

de hoofdsteun op en schuif er daarna de tweede afstandhouder bovenop. Plaats de afstandhouders zodanig dat deze de knooppunten op de verticale maatstijl niet bedekken.

4. Plaats de basisplaat op een stevig en waterpas oppervlakte. Beide afstandhouders dienen

tegen een muur te rusten voor optimale stabiliteit. Alleen wanneer u het product op de hierboven beschreven wijze installeert, kan een nauwkeurige meting worden gegarandeerd. Stappen tot een nauwkeurige meting

1. Laat de te meten persoon op de voetafdrukken staan, bij voorkeur blootsvoets, met de

hielen samen en tegen het achterschot gedrukt.

2. Controleer of de benen recht staan, met de billen en schouders tegen de verticale

maatstijl. De schouders dienen losjes te worden gehouden met de armen naast het lichaam.

3. Laat de meetlat stevig op het hoofd zakken en houd het hoofd met beide handen in

de Frankfurt Plane. De Frankfurt Plane is een denkbeeldige horizontale lijn tussen het oorgat en de onderrand van het oog.20 MZ10042-210420-Rev004-UM-de-en-fr-es-nl-it-gr

4. Lees de lengte af tot op de laatste voltooide millimeter bij het rode pijltje dat op de

metrische schaal is gericht. Als u niet bekend bent met de metrische schaalverhouding, kunt u het tweede rode pijltje aflezen dat naar de Imperial schaal wijst.

De stadiometer ontmantelen Verwijder de afstandhouders en het hoofdstuk en steek de verticale inzetstukken in de behuizing op de zijkanten van de basisplaat. Berg de afstandhouders op in de uiteinden van de verticale inzetstukken of zoals hieronder afgebeeld. Vergeet niet het hoofdstuk terug in de basisplaat te vergrendelen om het geheel tijdens transport veilig te houden.

Reinigen en onderhoud Reiniging: - Zorg ervoor het plateau altijd goed schoon te houden. - Gebruik voor reiniging de gebruikelijke ontsmettingsproducten of een mild reinigingsmiddel op een vochtig doekje. - Gebruik geen enkele agressieve reinigingsmaterialen.MZ10042-210420-Rev004-UM-de-en-fr-es-nl-it-gr 21 Garantie - Aansprakelijkheid ADE repareert of vervangt dit product binnen een termijn van 2 jaar vanaf de datum van levering voor defecten te wijten aan slechte materialen of vakkundigheid (factuur tonen vereist). Garantie geldt niet voor natuurlijke slijtage, schade veroorzaakt door onjuiste of nalatige hantering, overmatig gebruik of ongeschikte of onjuiste opslag. De vervoerskosten worden gedragen door de klant als de apparatuur zich ergens anders bevindt dan bij het bedrijf. In het geval van transportschade, kan aanspraak op garantie worden aanvaard, mits de volledige originele verpakking wordt gebruikt en de apparatuur op een veilige manier wordt verpakt als het origineel. Alle verpakkingen moeten daarom worden bewaard. Klanten in het buitenland worden vriendelijk verzocht contact op te nemen met hun lokale dealer voor eventuele garantieclaims, klantenservice en onderdelen. De apparatuur afdanken: Als de meetstok zijn levensduur heeft overschreden, moet hij correct en vakkundig worden afgevoerd in overeenstemming met de landspecifieke wetten en plaatselijke voorschriften.. Technische Gegevens Meetbereik: 140 – 2100 mm Schaalverdeling: 1 mm Afmetingen: (B x H x D) 350 x 110 x 620 mm / 350 x 2110 x 420 mm Gewicht: 2,1 kg
