MANUAL DE USUARIO MZ10042 ADE

Preparación y utilización del estadiómetro .................................................... 14

germany.de14 MZ10042-210420-Rev004-UM-de-en-fr-es-nl-it-gr Preparación y utilización del estadiómetro

Este símbolo significa: "Consultar el manual de instrucciones". Para obtener resultados precisos, lea detenidamente las instrucciones de uso antes de utilizarlas y siga todas las instrucciones que figuran en ellas. Conserve las instrucciones de uso para futuras consultas.

Su estadiómetro portátil ADE es un producto de calidad. Para obtener los mejores resultados posibles siga cuidadosamente las instrucciones que se indican a continuación. Información de seguridad: Inspeccione que las piezas no presenten daños antes de ensamblarlas. No use el aparato en el caso de que encuentre daños por el riesgo de lesiones. Ensamblaje y funcionamiento

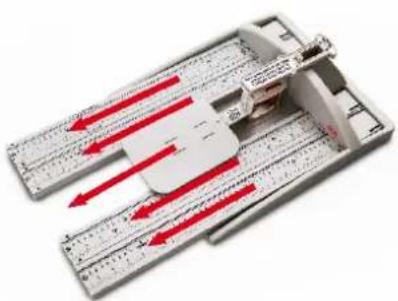

1. Retire las cuatro secciones que forman el mástil, libere el tope para la cabeza de su

posición de transporte en la base deslizándolo hacia adelante y saque los estabilizadores (separadores de pared) de su lugar de estiba.

2. Empalme con firmeza las cuatro secciones verticales que forman el mástil y

compruebe que la sección inferior (marcada con una flecha) se asienta firmemente en la base, y que los símbolos

3. Deslice uno de los dos estabilizadores en el mástil, luego el tope para la cabeza y por

último el segundo estabilizador sobre él. Coloque los estabilizadores de modo que no coincidan con las uniones de las secciones del mástil.

4. Coloque la placa de base sobre una superficie firme y horizontal. Ambos

estabilizadores deben apoyar sobre una pared para asegurar rigidez. Sólo se puede garantizar una medición precisa si instala el estadiómetro del modo descrito. Pasos para una medición correcta

1. Coloque al sujeto a medir de pie sobre las marcas de la base, preferiblemente

descalzo, con los talones juntos y tocando el tope posterior.

2. Compruebe que las piernas estén estiradas y que los glúteos y la espalda a la altura

de los omóplatos toquen el mástil. Los hombros deben de estar relajados y los brazos pegados al cuerpo.

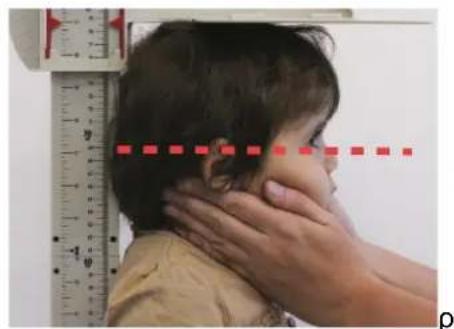

3. Coloque la cabeza con el plano Frankfurt horizontal usando las dos manos una vez

colocado el tope de medición firmemente sobre la cabeza. El plano Frankfurt está en una línea imaginaria que une el orificio de la oreja y el borde inferior de los ojos.16 MZ10042-210420-Rev004-UM-de-en-fr-es-nl-it-gr

4. Lea la altura en el último milímetro completo en el lugar donde la flecha roja apunte

en la escala métrica. La segunda fleche roja en la escala imperial, solo es de utilidad para alguien que no esté familiarizado con el Sistema métrico.

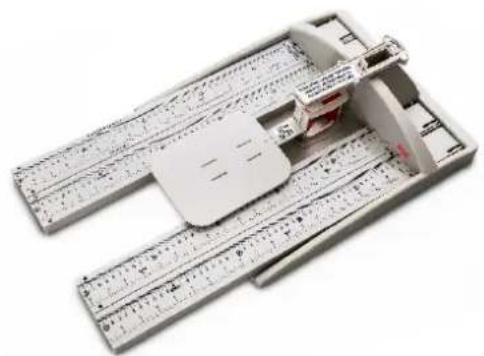

Desmontar el estadiómetro Saque los estabilizadores y el tope para la cabeza y encaje las secciones del mástil en el alojamiento en ambos lados de la placa de la base. Guarde los dos estabilizadores en los extremos de las secciones del mástil como se muestra a continuación. Recuerde de encajar el tope para la cabeza en la placa de la base para que permanezca seguro durante el transporte.

Limpieza y Mantenimiento Limpieza: - Cuide la estera para que esté adecuadamente limpia. - Para su limpieza utilice productos desinfectantes de uso común o líquidos limpiadores suaves aplicados con un paño húmedo. - No use productos de limpieza agresivos.MZ10042-210420-Rev004-UM-de-en-fr-es-nl-it-gr 17 Garantía - Exención de responsabilidad ADE reparará o reemplazará este producto antes de que transcurran 2 años desde la fecha de entrega debido a defectos en el material o mano de obra (es necesario presentar la factura de compra). La garantía no incluye el desgaste natural por el uso, los daños causados por uso negligente o incorrecto, sobreuso o por guardarlo de modo inapropiado o inadecuado. El coste del transporte será a cargo del cliente si el equipo está localizado en cualquier lugar distinto a las instalaciones del cliente. En el caso de daños durante el transporte, las reclamaciones bajo garantía pueden ser aceptadas si se utiliza el embalaje original completo y el equipo está protegido del mismo modo en el que estaba embalado y protegido originalmente. Por tanto debería conservar todo el embalaje original. A los clientes en el extranjero se les solicita atentamente que contacten con su vendedor local para cualquier reclamación de la garantía, servicio técnico y piezas de recambio. Eliminación del equipo: Si la vara de medir ha superado su vida útil, elimínela de forma adecuada y profesional de acuerdo con las leyes específicas del país y la normativa local. Datos técnicos Rango de medida: 140 – 2100 mm Graduación: 1 mm Dimensiones: (An x Al x P) 350 x 110 x 620 mm / 350 x 2110 x 420 mm Peso: 2,1 kg
