MANUAL DE USUARIO WS 1700 ADE
¡Estimada/o cliente!
Se ha decidido por la compra de un producto de gran calidad de la marca ADE, que aúna unas funciones inteligentes con un diseño extraordinario. Este higrómetro es un instrumento de medida ideal para comprobar la calidad de su clima ambiental. La larga experiencia de la marca ADE le asegura unos elevados estándares técnicos y es garantía de calidad.
¡Le deseamos que disfrute de un perfecto clima ambiental!
El equipo de ADE
Artículos incluidos en la entrega
- Higrómetro
■ 2 pilas LR03 (AAA)/1,5 V - Manual de instrucciones
Índice
Artículos incluidos en la entrega ....50
Información general....52
Seguridad....5
Uso adecuado....56
Instrucciones para la colocación....57
De un vistazo....58
El higrómetro ofrece....62
Lo que debe saber....63
Colocación/sustitución de las pilas......65
Utilización ....76
Ajuste de la alarma de humedad......65
Ajuste de la alarma de moho 67
Seleccionar unidades de temperatura .....68
Lectura de los valores MAX/MIN
guardados....68
Mostrar punto de rocío 69
Utilización de la representación
gráfica de las últimas 12 horas ......69
Problema/Solución ....70
Datos técnicos ....71
Declaración de conformidad....72
Garantía ....7
Eliminación ....7

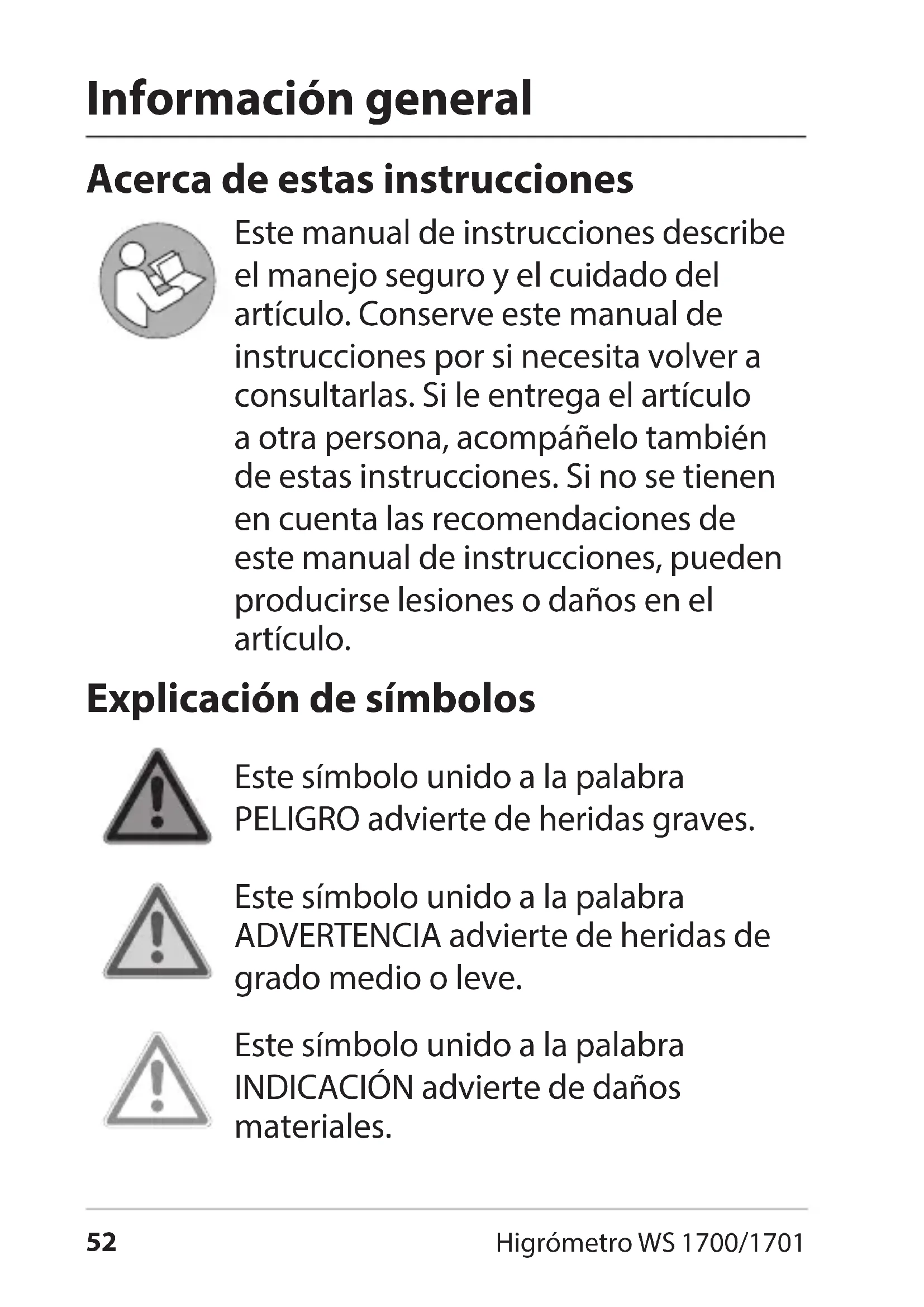

Este manual de instrucciones describe el manejo seguro y el cuidado del artículo. Conserve este manual de instrucciones por si necesita volver a consultarlas. Si le entrega el artículo a otra persona, acompañelo también de estas instrucciones. Si no se tienen en cuenta las recomendaciones de este manual de instrucciones, pueden producirse lesiones o daños en el artículo.
Explicación de símbolos
Este símbolo unido a la palabra PELIGRO advierte de heridas graves.
Este símbolo unido a la palabra ADVERTENCIA advierte de heridas de grado medio o leve.
Este símbolo unido a la palabra INDICACIÓN advierte de daños materiales.
Seguridad
- Este artículo puede ser utilizado por niños mayores de 8 años y por personas con discapacidad física, sensorial o mental o con falta de experiencia o conocimientos, siempre que estén supervisados o se les instruya sobre el uso seguro del artículo y comprendan los riesgos que pueden producirse.
- Los niños no deben jugar con el artículo.
- La limpieza y el mantenimiento por parte del usuario no deben ser realizados por niños, salvo que sean mayores de 8 años y estén supervisados.
Las pilas pueden suponer un peligro de muerte si se ingieren. Por ello mantenga el aparato y las pilas fuera del alcance de los niños. Si se ingiere una pila, debe acudir inmediatamente en busca de asistencia médica.
RIESGOS para los niños
- Mantenga a los niños alejados del material de embalaje. Existe el riesgo de asfixia por ingestión. Tenga cuidado de que no introduzcan la cabeza en la bolsa del embalaje.
RIESGO de incendio/combustión y/o explosión
- Peligro de explosión debida a una sustitución incorrecta de las pilas. Sustituya las pilas únicamente por otras iguales o por unas de las mismas características. Tenga en cuenta los “Datos técnicos”.
- Las pilas no deben cargarse, reactivarse con otros medios, desmontarse, arrojarse al fuego o ponerse en cortocircuito. En caso contrario existe un riesgo mayor de explosión o fuga, y además pueden liberarse gases.
- Evite el contacto del líquido de las pilas con la piel, ojos y mucosas. En caso de contacto, límpiese inmediatamente la zona afectada con agua limpia y acuda al médico sin pérdida de tiempo.
PRECAUCIÓN por daños materiales
- No sumerja el artículo en agua ni en ningún otro líquido.
- Proteja el aparato de golpes y sacudidas fuertes.
- Saque las pilas del aparato cuando estén gastadas o cuando no se vaya a usar durante un periodo prolongado. De este modo evitará los daños que pudieran producirse por una fuga del líquido de las pilas.
- Cuando coloque y cambie las pilas, preste atención a la polaridad correcta (+/-).
- No exponga las pilas a condiciones extremas, poniéndolas por ejemplo sobre radiadores o expuestas directamente al sol. ¡Riesgo elevado de derrame!
- Cuando sea necesario, limpie los contactos del aparato y de las pilas antes de colocarlas.
- Coloque únicamente pilas del mismo tipo y no utilice juntas pilas de tipos diferentes o pilas usadas junto con otras nuevas.
- No realice ninguna modificación en el artículo. Llévelo a reparar únicamente en un taller especializado. Las reparaciones realizadas de forma inadecuada pueden suponer un riesgo elevado para el usuario.
Uso adecuado
- Este higrómetro sirve para medir la temperatura ambiente y la humedad del aire y controlar de ese modo el clima ambiental.
- El higrómetro no es adecuado para uso comercial.
PELIGRO de heridas graves
-En caso de instalación en la pared, no debe haber en la misma ningún cable tendido, conducción de gas o tubería. ¡En este caso existe peligro de descarga eléctrica al taladrar los agujeros!
- El aparato dispone de un pie plegable en la parte posterior, así como de una anilla para colgarlo en la pared.
- Seleccione si es posible una ubicación en la que el aparato no esté expuesto directamente al sol.

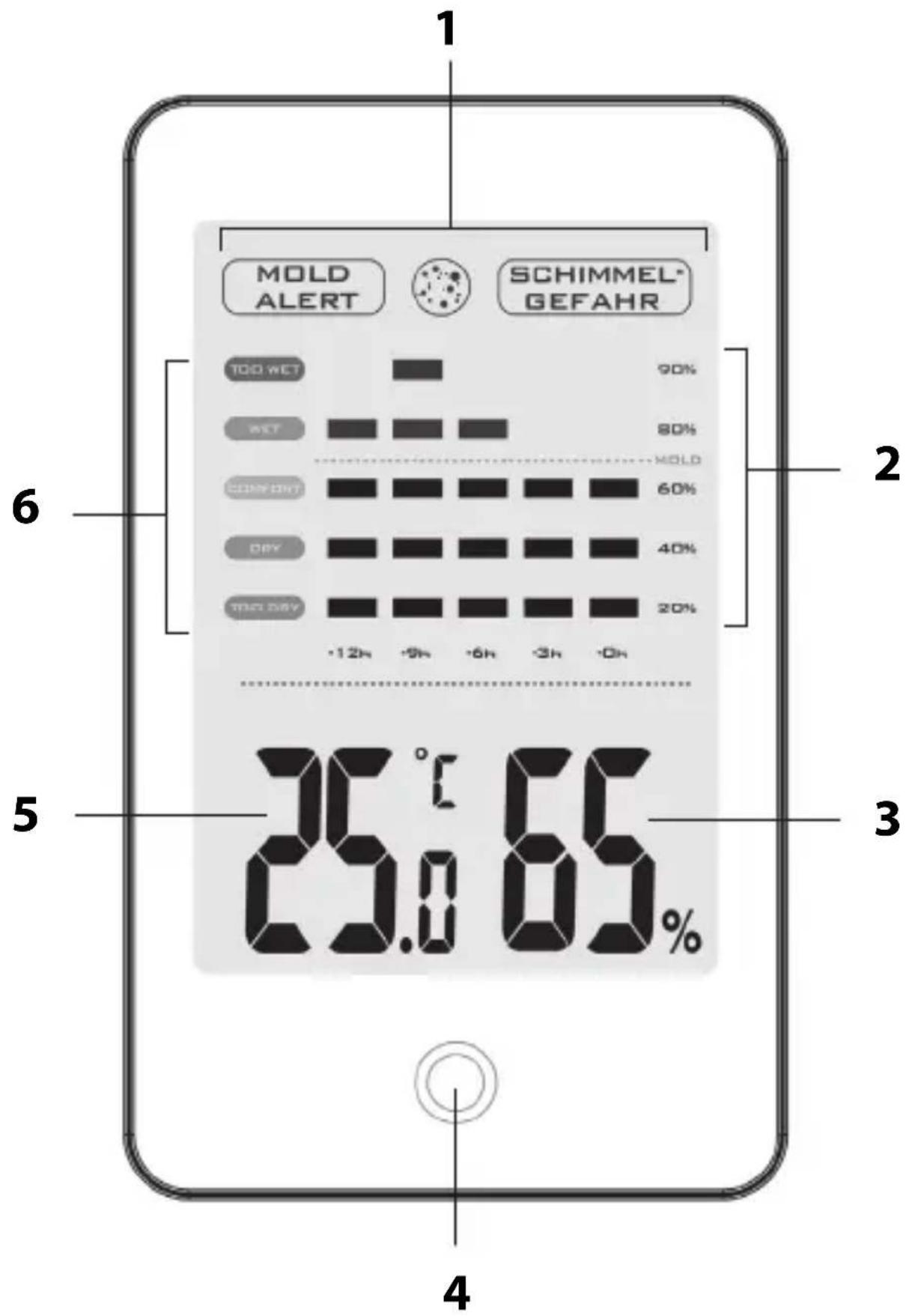

Parte anterior
1 Alarma de moho
2 Visualización de 12 horas de la humedad relativa del aire
3 Humedad relativa del aire en porcentaje
4 Señal de alarma roja LED
5 Temperatura en °C o en °F
6 Indicador de sensación de bienestar

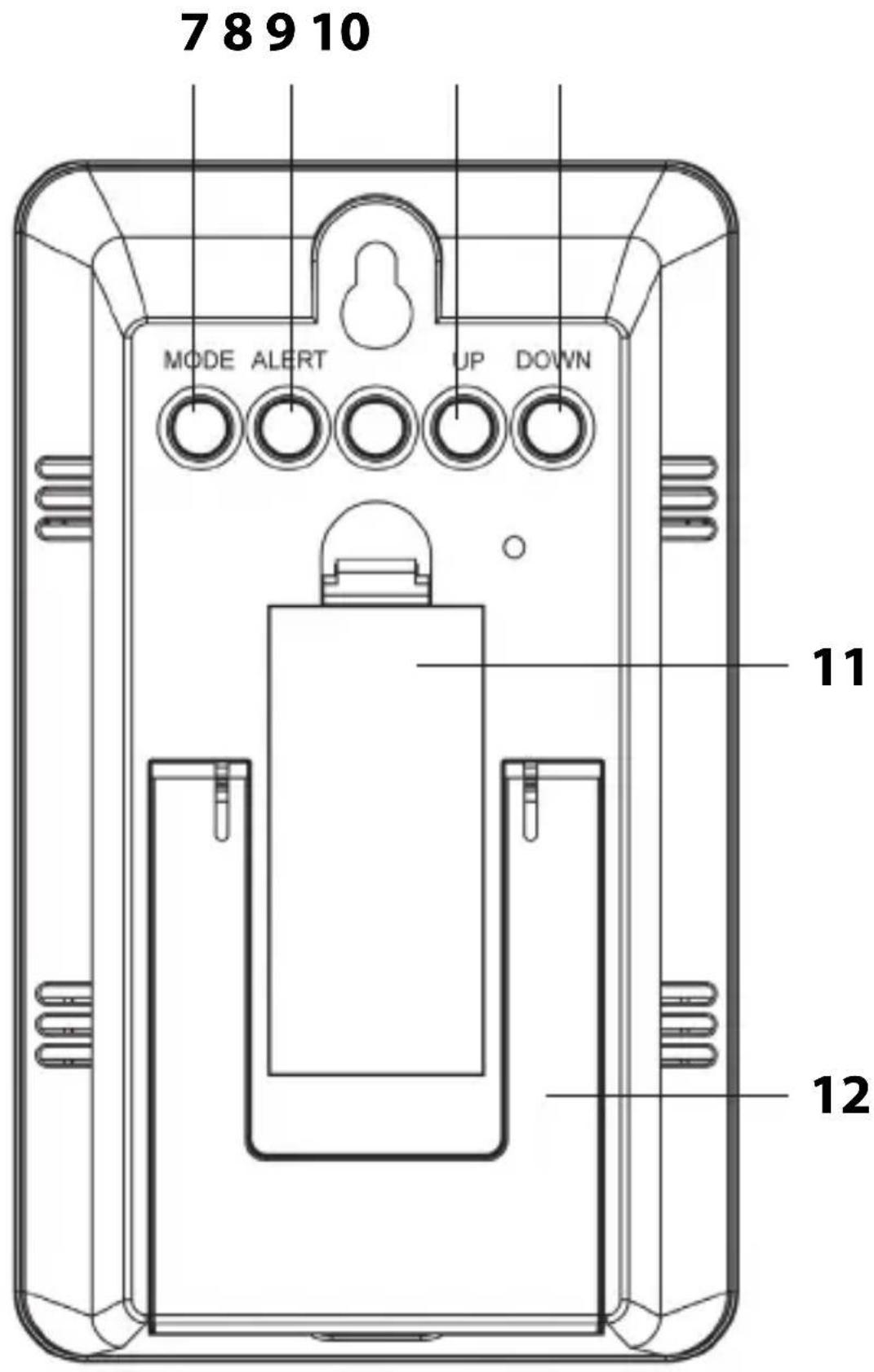

Parte posterior
8 Activar la alarma de humedad
9 Mostrar los valores MIN/MAX
Eliminar los valores MAX/MIN guardados
Ajustar valores
10 Ajuste de la alarma de moho
Ajustar valores
Cambiar entre °C y °F
11 Compartimento para pilas
12 Soporte plegable
El higrómetro ofrece
- Pantalla LCD extra grande
- Indicador de temperatura interior
- Indicador de temperatura de punto de rocío
- Indicador de humedad relativa del aire interior
- Visualización de temperatura en °C o en °F
- Visualización de Max/Min de temperatura y humedad del aire
- Visualización gráfica de la humedad relativa del aire en las últimas 12 horas
- Alarma de moho con símbolo de aviso y señal e alarma LED parpadeante, así como límites ajustables (60%, 65%, 70%, 75%)
- Alarma de humedad con símbolo de aviso y señal de alarma LED parpadeante, así como límites superior e inferior programables de humedad relativa del aire (30 % - 95 % en cambios de 5%)
- De fácil lectura, índice de confort de color (nivel de sensación de bienestar)
Así influye la humedad del aire en su salud y en su hogar
Una humedad muy elevada en el interior favorece el crecimiento de organismos indeseados. La conservación de una humedad del aire entre el 30 % y el 50 % en el interior contribuye a prevenir el crecimiento de moho y de ácaros.
La estancia en habitaciones con moho puede perjudicar el sistema inmunitario de las personas, debilita la resistencia a las alergias de las vías respiratorias y está relacionada con las infecciones.
Un aire excesivamente seco en los espacios interiores puede provocar la piel reseca, irritar la garganta y los senos paranasales y contribuyen de este modo a provocar más infecciones en estas zonas. En un clima seco o en invierno, cuando el aire interior se seca por la calefacción, la humedad del aire puede aumentarse con ayuda de un humidificador de aire.
La madera puede contraerse y romperse con un aire demasiado seco, especialmente las maderas delgadas, como por ejemplo la utilizada para la construcción de guitarras o violines. Con una sequedad mayor durante un tiempo prolongado
también es posible que se agrieten vigas de madera o escayolas. El calor activo y la ventilación pueden contribuir a crear un clima agradable y saludable.
Información sobre el punto de rocío
El punto de rocío es una medida para el registro de la humedad del aire y se calcula a partir de la relación de la humedad del aire con la temperatura. Define la temperatura a la que se condensa la humedad del aire.
Cuanto más caliente está el aire, más humedad puede transportar. Si el punto de rocío y la temperatura son iguales, la humedad del aire es del 100 %, es decir, que el aire está saturado y la humedad del aire se condensa (en espacios interiores por ejemplo en las paredes y al aire libre se produce la formación de niebla o precipitaciones).
Por ejemplo el aire ambiente normal, percibido normalmente como agradable, de 22 °C y un 40 % de humedad, tiene un punto de rocío de unos 8 °C. Esta información es especialmente útil para prevenir la formación de moho en los espacios interiores. En cuanto la temperatura de por ejemplo las paredes exteriores desciende al punto de rocío o a una temperatura inferior, la humedad se condensa y a largo plazo puede producirse la formación de moho.
Colocación/sustitución de las pilas
Para su uso son necesarias 2 pilas del tipo LR03, (AAA), 1,5 V (incluidas en el material suministrado).
- Abra el compartimento de las pilas de la parte posterior.
- Coloque las pilas del modo que se indica en la base del compartimento de las pilas. Preste atención a la polaridad correcta (+/-).
- Vuelva a cerrar el compartimento de las pilas. Indicaciones para la sustitución de las pilas:
- Será necesario sustituir las pilas cuando en la pantalla aparezca el símbolo de las pilas 📁 o no aparezca nada.
- Utilice únicamente el tipo de pilas especificado en los "Datos técnicos".
- Sustituya siempre todas las pilas.
- Elimine las pilas usadas siguiendo la normativa medioambiental, consulte "Eliminación".
Utilización
Ajuste de la alarma de humedad
-
Pulse el botón MODE hasta que en la pantalla parpadeen simultáneamente un valor y Además se visualizará «ALERT».
-
Ajuste el límite máximo de humedad (en variaciones del 5 %) con los botones UP o DOWN.
- Presione de nuevo MODE.
En la pantalla volverán a parpadear un valor y ▼. - Ajuste el límite mínimo de humedad (en variaciones del 5 %) con los botones UP o DOWN.
- Presione a continuación MODE o espere 10 segundos hasta que el indicador vuelva al modo normal.
- Presione el botón ALERT para activar la alarma de humedad.
En la pantalla se visualizará ▲ ALERT ▼ la alarma de humedad está activa.
En cuanto la humedad del aire esté por encima o por debajo de los valores que ha fijado, parpadea el símbolo ▲ o ▼ ALERT y la señal de alarma LED roja (parpadeo rápido).
Duración de la alarma: 60 segundos.
- Para detener antes el LED rojo, presione cualquier botón.
- El parpadeo de o y la ALERT se cesan si la humedad del aire medida vuelve a situarse dentro de los límites superior e
inferior establecidos o si se desconecta totalmente la alarma de humedad.
- Para desconectar la alarma de humedad, pulse una vez el botón ALERT y ▲ ALERT ▼ no volverá a aparecer.
Ajuste de la alarma de moho
- Mantenga pulsado el botón DOWN hasta en en la parte superior de la pantalla parpadeen los símbolos MOLD ALERT 🌐 SCHIMMELGEFAHR y, al mismo tiempo, en la parte inferior de la pantalla parpadee un valor.
- Presione los botones UP o DOWN para ajustar el límite superior de la alarma de moho con un valor del 60 %, 65 %, 70 % o 75 % (ajuste estándar 65 %)
- Vuelva a pulsar y mantenga presionado el botón DOWN o espere unos 10 segundos hasta que el indicador vuelva a estar en modo normal.
Cuando la humedad del aire sobrepase el valor fijado, existe el riesgo de formación de moho. En este caso se visualizan en la pantalla los símbolos MOLD ALERT 📍 SCHIMMELGEFAHR. Además, cada 5 segundos parpadea la señal de alarma LED roja.
-Presione cualquier botón para detener la señal de alarma LED roja.
Los símbolos MOLD ALERT SCHIMMELGEFAHR se seguirán visualizando hasta que la humedad del aire medida vuelva a descender por debajo del valor límite de moho establecido.
Seleccionar unidades de temperatura
-Pulse una vez brevemente el botón DOWN, para cambiar entre °C y °F.
Lectura de los valores MAX/MIN guardados
-Pulse varias veces el botón UP.
Presionar 1 vez: Se muestran los valores máximos.
Presionar 2 veces: Se muestran los valores mínimos.
Presionar 3 veces: Vuelven a mostrarse los valores actuales medidos.
Se eliminan los valores MAX/MIN guardados:
-Mantenga pulsado el botón UP hasta que se borre el valor que se muestra en la pantalla. A continuación vuelven a aparecer de nuevo los valores MAX y MIN.
Mostrar punto de rocío
-Pulse una vez el botón MODE.
Pulsando nuevamente el botón MODE volverá a los indicadores normales.

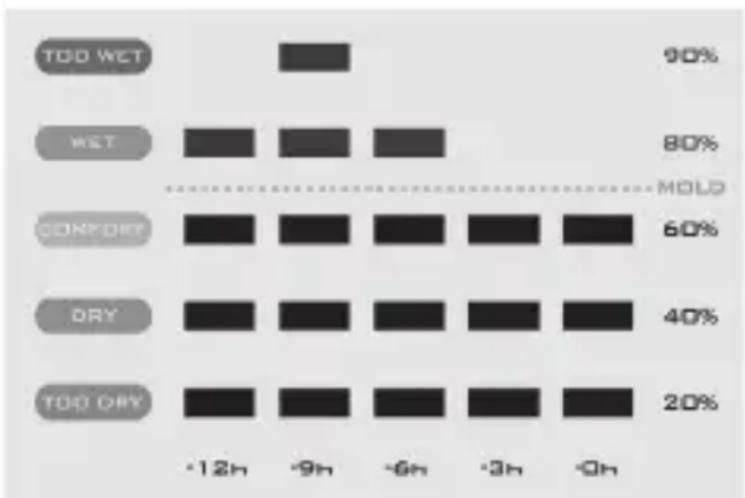

Utilización de la representación gráfica de las últimas 12 horas
En la representación gráfica podrá ver fácilmente el registro de la humedad relativa del aire y del nivel percibido en la habitación en las últimas 12 horas.
Debido a las actualizaciones constantes, las barras individuales se muestran de forma continua, no estática.
bar
| Category | Timeframe | Value (%) | |---|---|---| | TOO WET | -12h | 90 | | WET | -9h | 80 | | CONFDY | -6h | 60 | | DRY | -3h | 40 | | TOO DRY | -9h | 20 |Ejemplo: hace 12, 9 y 6 horas la humedad era claramente demasiado alta.
Sin embargo, tras 9 horas, la humedad disminuyó y hace 3 horas alcanzó un buen valor («COMODIDAD»).
| Nivel percibido(Índice de confort) | Humedad relativa del aire |
| muy húmedo del 81 % al 90 % | |
| húmedo del 61 % al 80 % | |
| agradable del 41 % al 60 % | |
| seco del 31 % al 40 % | |
| muy seco del 20 % al 30 % | |
Problema/Solución
| Problema Causa posible | |
| En la pantalla se visualiza H.HH o LL.L en vez de los valores registrados de temperatura o punto de rocío. | Los valores están por encima o por debajo del rango de medida. |
| La indicación es ilegible, la función no está clara o los valores son claramente erróneos. | Saque las pilas un momento. |
Modelo: Higrómetro
WS 1700 (blanco)
WS 1701 (negro)
Pilas: 2 x LR03 (AAA)/1,5 V
Rango de medida
- Temperatura: 0 °C - 50 °C (+/- 1 °C)
- Punto de rocío: 0 °C - 50 °C (+/- 1 °C)
- humedad relativa 20 % - 95 % (+/- 5 %) del aire:
Exactitud de la 0,1 °C temperatura:
Exactitud de la humedad relativa: 1%
Distribuidor:
GRENDS GmbH
Stahltwiete 23
22761 Hamburgo
Alemania
Nuestros productos se están desarrollando y mejorando continuamente. Por este motivo cabe la posibilidad de que en cualquier momento pudiera haber cambios en el diseño o modificaciones técnicas.
Declaración de conformidad
Por la presente, GRENDS GmbH declara que el higrómetro WS 1700 / 1701 cumple las directivas 2014/30/UE y 2011/65/UE.
Esta declaración perderá su validez si se ha realizado una modificación en el artículo que no haya sido previamente autorizada por nuestra parte.
Hamburgo, de enero 2022 GRENDS GmbH
Garantía
Estimada/o cliente, la empresa GRENDS GmbH garantiza durante 2 años a partir de la fecha de compra, la eliminación de los defectos debidos a fallos de material o fabricación, mediante reparación o cambio del equipo. En caso de solicitar la aplicación de la garantía, lleve el artículo a su distribuidor con el justificante de compra (explicando el motivo de la reclamación).
Eliminación
Eliminación del embalaje
Elimine el embalaje separando los materiales. Lleve el papel y cartón al contenedor de cartón y las láminas al de plásticos.
Eliminación del artículo
Elimine el artículo conforme a la normativa correspondiente aplicable en su país.
Los aparatos no deben eliminarse con la basura doméstica normal.
El artículo debe ser eliminado de forma adecuada al final de su vida útil.
Para ello se deben reciclar las piezas del aparato y así evitar un daño al medio ambiente. Deposite el aparato antiguo en un punto de recogida de restos electrónicos o de desechos reciclables. Para más información, diríjase a su empresa de recogida de residuos o administración local.
Las pilas y baterías no son basura doméstica
Todas las pilas y baterías deben depositarse en los puntos de recogida del ayuntamiento, distrito o en los comercios.
De este modo puede realizarse la eliminación de pilas y baterías de una forma respetuosa con el medio ambiente.
