MANUALE UTENTE MZ10042 ADE

germany.de22 MZ10042-210420-Rev004-UM-de-en-fr-es-nl-it-gr Preparazione e uso dello statimetro Questo simbolo significa: "Consultare le istruzioni per l'uso". Per ottenere risultati accurati, leggere attentamente le istruzioni per l'uso prima dell'uso e seguire tutte le istruzioni ivi contenute. Conservare le istruzioni per l'uso per riferimento futuro.

Lo statimetro portatile ADE è un prodotto di alta qualità. Per ottenere il massimo dal suo utilizzo, è necessario attenersi accuratamente alle istruzioni seguenti. Informazioni di sicurezza: Controllare che le componenti del dispositivo non siano danneggiate, prima di assemblarle. Non usare mai alcun dispositivo in caso di danni ad una qualunque delle sue parti, per evitare il rischio di lesioni. Funzionamento e montaggio

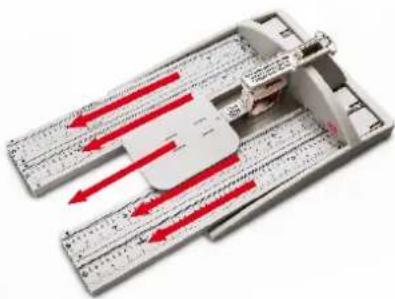

1. Rimuovere i quattro inserti dei montanti e sganciare il poggiatesta dalla sua posizione

di trasporto sicuro nella pedana di base, facendolo scorrere in avanti, quindi rimuovere gli stabilizzatori (usati per fissare la distanza dalla parete) dalla loro posizione di riposo.

2. Fissare accuratamente i montanti l'uno all'altro, quindi controllare che la parte inferiore

(marcata con una freccia) sia stabilmente inserita nell'alloggiamento di base e che i simboli

3. Far scorrere uno dei due stabilizzatori sul montante, seguito dal poggiatesta di

misurazione e infine far scorrere su di esso il secondo stabilizzatore. Posizionare gli stabilizzatori in modo che essi rimangano lontani dai giunti sulle sezioni dei montanti.

4. Collocare la pedana di base su una superficie piana e stabile. Entrambi gli stabilizzatori

dovrebbero essere appoggiati ad una parete per garantirne la rigidità. L'accuratezza delle misurazioni è garantita, solo se l'installazione è avvenuta secondo le modalità indicate. Procedura per ottenere misurazioni accurate

1. Il soggetto che va misurato si deve sistemare in posizione eretta, possibilmente a piedi

nudi, con i talloni allineati e appoggiati al sostegno posteriore della pedana.

2. Assicurarsi che le gambe stiano dritte e che i glutei e le scapole siano a contatto con i

montanti. Il soggetto dovrebbe tenere le spalle rilassate e le braccia lungo i fianchi.

3. Usando entrambe le mani, collocare la testa del soggetto in posizione allineata al

piano di Francoforte, quindi appoggiare saldamente su di essa il braccio di misurazione. Il piano di Francoforte è un'immaginaria linea orizzontale che congiunge i fori acustici con i contorni oculari inferiori.24 MZ10042-210420-Rev004-UM-de-en-fr-es-nl-it-gr

4. Leggere la misura dell'altezza, indicata dalla freccia rossa sulla scala relativa al

sistema metrico, facendo riferimento al valore dell'ultimo millimetro completato interamente. La seconda freccia rossa, quella indicante le misure sulla scala relativa al sistema anglosassone, può essere utilizzata da chi non avesse dimestichezza col sistema metrico.

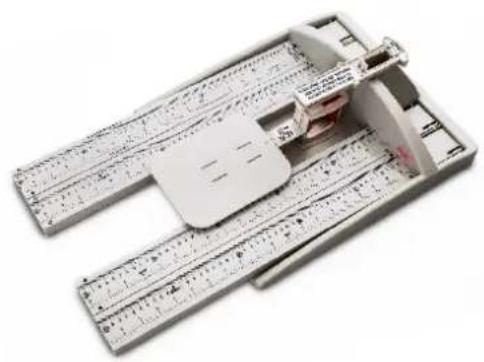

Smontaggio dello statimetro Rimuovere gli stabilizzatori e il poggiatesta, quindi sistemare i montanti negli alloggiamenti situati su entrambi i lati della pedana di base. Riporre i due stabilizzatori nelle estremità dei montanti, come indicato nella figura sottostante. Non dimenticarsi di sistemare il poggiatesta all'interno della pedana di base, per un trasporto sicuro.

Pulizia e manutenzione Pulizia: - Avere sempre cura dell'igiene della pedana. - Per la pulizia, servirsi di normali prodotti disinfettanti o smacchiatori leggeri applicati su un panno umido. - Non usare prodotti detergenti eccessivamente forti.MZ10042-210420-Rev004-UM-de-en-fr-es-nl-it-gr 25 Garanzia - Responsabilità ADE garantisce la riparazione o la sostituzione del prodotto, per un periodo di 2 anni, a partire dalla data di consegna dello stesso, solo per difetti dovuti all'impiego di materiali scadenti o a processi di lavorazione inaccurati (in ogni caso è necessaria l'esibizione della fattura di acquisto). La garanzia non copre la normale usura del prodotto, i danni dovuti ad un uso scorretto o inaccurato, o ad una conservazione inadeguata dello stesso. I costi di trasporto saranno addebitati al cliente se il dispositivo dovesse trovarsi in una località diversa dalla sede del cliente. In caso di danni durante il trasporto, i reclami del cliente saranno accettati solo se è stata utilizzata la confezione originale completa e se il prodotto è stato sistemato in maniera conforme alla sistemazione della confezione originale. Pertanto, i materiali originali di imballaggio devono essere sempre conservati. I clienti residenti all'estero sono cortesemente invitati a contattare i propri rivenditori locali, in caso di eventuali reclami, per richiedere assistenza o pezzi di ricambio. Smaltimento del dispositivo: Smaltimento - Si raccomanda di seguire le disposizioni nazionali vigenti per lo smaltimento. Dati tecnici Intervallo di misurazione: 140 – 2100 mm Scala graduata: 1 mm Dimensioni: (L x A x P) 350 x 110 x 620 mm / 350 x 2110 x 420 mm Peso: 2,1 kg
