IAN 286771 - Luminaire Livarno Lux - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Plafonnier à LED avec variateur de blanc
Référence du modèle	14124102L
Tension de service	230-240 V~ 50 Hz
Puissance nominale	20 W
Source lumineuse	LED intégrées non remplaçables
Classe de protection	II
Degré de protection	IP20 (intérieur sec)
Piles de la télécommande	2 x 1,5 V AAA
Portée de la télécommande	Standard (environ 8-10 m)
Fonctions d'éclairage	Blanc froid, blanc chaud, blanc neutre, variateur d'intensité, veilleuse (3 niveaux), timer 30 min
Contenu de la livraison	1 plafonnier, 1 support chrome, 1 plaque de verre, 4 vis longues, 8 disques dentés, 4 écrous, 4 supports d'écartement, 4 rondelles caoutchouc grandes, 4 rondelles caoutchouc petites, 4 écrous borgnes, 2 vis, 2 chevilles, 2 piles AAA, 1 télécommande, 1 notice
Dimensions approximatives	Diamètre env. 40 cm, hauteur env. 10 cm (estimation)
Poids approximatif	Environ 1,5 kg
Matériaux	Métal, verre, plastique
Installation	Fixation au plafond sur équerre de montage, raccordement électrique par domino
Entretien et nettoyage	Chiffon sec et non pelucheux après refroidissement et coupure du courant
Sécurité	Ne pas regarder directement la LED, risque de brûlure, ne pas nettoyer à l'eau, installation par électricien
Garantie	36 mois à partir de la date d'achat
Service après-vente	Tel: [phone], Email: [e-mail]

FOIRE AUX QUESTIONS - IAN 286771 Livarno Lux

Quelles sont les fonctions de la télécommande ?

La télécommande permet d'allumer (ON) et d'éteindre (OFF) la lampe, de régler l'intensité (Bright/Dim), de choisir la température de couleur (Cool/Warm), d'activer la lumière blanc neutre (Whole Light), la fonction veilleuse (Night Light) avec 3 niveaux de luminosité, et un minuteur d'extinction après 30 minutes (Timer 30 min).

Comment installer le plafonnier Livarno Lux IAN 286771 ?

L'installation électrique doit être effectuée par un électricien qualifié. Coupez le courant au disjoncteur. Fixez l'équerre de montage au plafond avec les chevilles et vis fournies. Raccordez les câbles d'alimentation via le domino (phases L et N, pas de conducteur de protection). Vissez la lampe sur l'équerre. Remettez le courant.

Les LED sont-elles remplaçables ?

Non, les LED intégrées ne sont pas remplaçables. En fin de vie de la source lumineuse, l'ensemble du plafonnier doit être remplacé.

Quel type de piles utilise la télécommande ?

La télécommande utilise 2 piles de type AAA (1,5 V). Elles sont incluses dans la livraison. Lorsque la portée diminue, remplacez les piles en respectant la polarité indiquée dans le compartiment.

Comment nettoyer la lampe sans danger ?

Avant tout nettoyage, coupez l'alimentation au disjoncteur et laissez la lampe refroidir complètement. Utilisez un chiffon sec et non pelucheux. Ne jamais utiliser d'eau, de solvant ou de produit liquide pour éviter tout risque d'électrocution ou de dommage.

Quelle est la classe de protection de cette lampe ?

Le plafonnier est de classe de protection II (double isolation) et possède un indice de protection IP20, ce qui signifie qu'il convient uniquement pour une utilisation en intérieur dans des pièces sèches.

Puis-je utiliser la lampe avec un variateur mural ?

Le manuel ne mentionne pas de compatibilité avec un variateur mural. La lampe est conçue pour être contrôlée exclusivement par la télécommande fournie. L'utilisation d'un variateur externe pourrait endommager l'électronique.

Que faire en cas de dysfonctionnement de la télécommande ?

Vérifiez d'abord l'état des piles et remplacez-les si nécessaire. Assurez-vous qu'aucun obstacle ne bloque le signal entre l'émetteur et le récepteur. Si le problème persiste, contactez le service après-vente Briloner ([e-mail], Tél. [phone]).

La garantie couvre-t-elle le remplacement des LED ?

La garantie de 36 mois couvre les défauts de matériaux et de fabrication. Cependant, les LED étant non remplaçables, leur fin de vie n'est pas considérée comme un défaut. En cas de problème pendant la garantie, contactez le SAV avec la référence d'article 14124102L.

Comment mettre au rebut la lampe et les piles usagées ?

Ne jetez pas l'appareil ni les piles aux ordures ménagères. Rapportez le produit en déchetterie ou au point de collecte pour recyclage des appareils électriques. Les piles usagées doivent être déposées dans les conteneurs de recyclage prévus. Respectez la réglementation locale.

MODE D'EMPLOI IAN 286771 Livarno Lux

Instructions de montage, d'utilisation et consignes de sécurité

CZ

LED STROPNÍ SVÍTIDLO S NASTAVITELNÝM TÓNEM BARVY

Avant de lire le mode d'emploi, ouvrez les deux pages contenant les illustrations et familiarisez-vous ensuite avec toutes les fonctions de l'appareil.

NL BE

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.briloner.com

IAN 286771

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

www.briloner.com

IAN 286771

Légende des pictogrammes utilisés....Page 22

Introduction......Page 22

Utilisation conforme Page 22

Contenu de la livraison....Page 22

Descriptif des pièces....Page 23

Caractéristiques techniques....Page 23

Sécurité Page 23

Indications de sécurité Page 23

Consignes de sécurité relatives aux piles / aux piles rechargeables......Page 24

Préparation......Page 25

Outils et matériel nécessaires......Page 25

Avant l'installation......Page 25

Mise en service....Page 25

Montage de la lampe......Page 25

Insérer / remplacer les piles (télécommande) Page 26

Contrôler les effets de lumière avec la télécommande....Page 26

Entretien et nettoyage......Page 26

Mise au rebut....Page 26

Garantie et service après-vente Page 27

Garantie Page 27

Adresse du service après-vente......Page 27

Déclaration de conformité......Page 27

Fabricant......Page 28

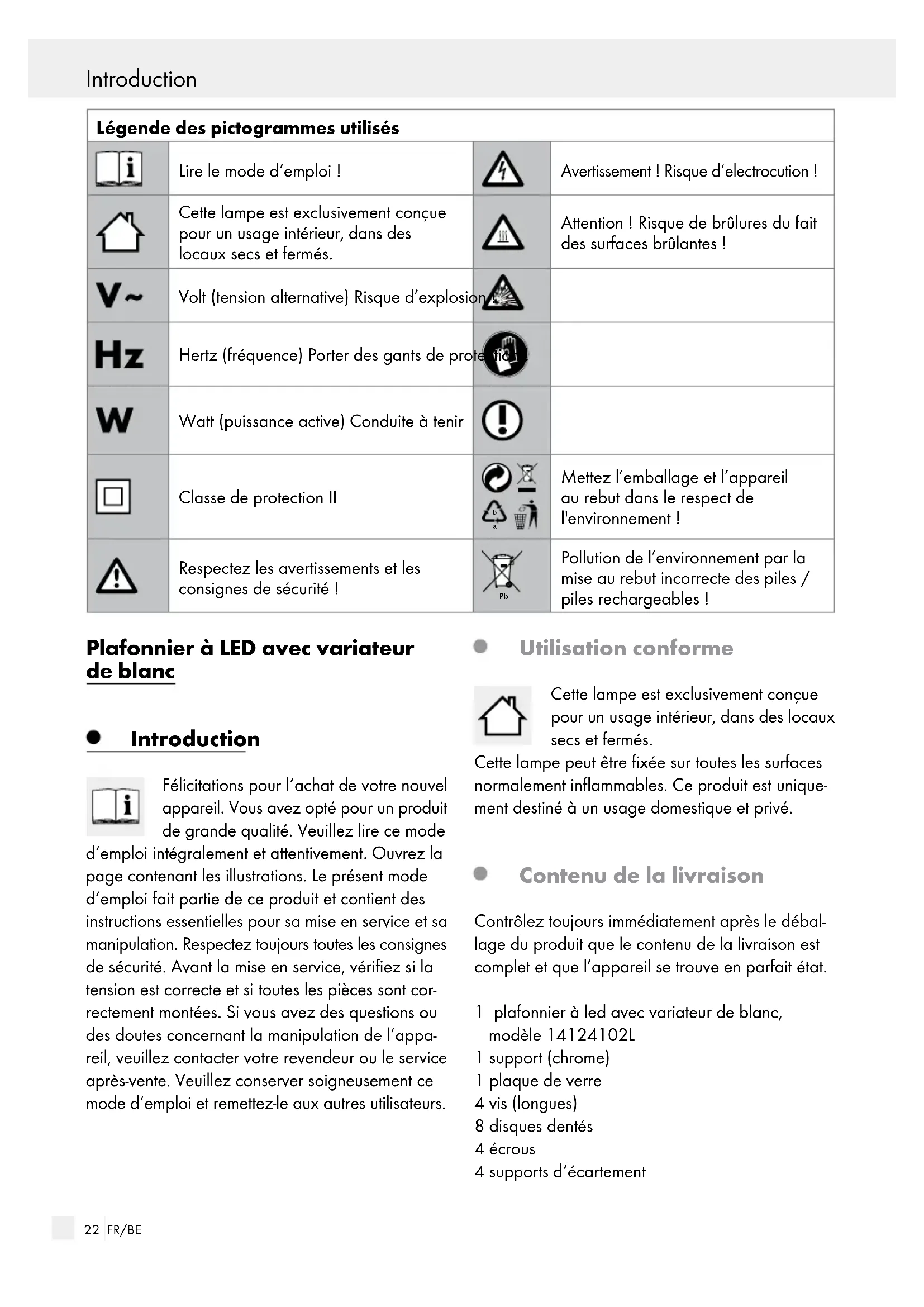

Légende des pictogrammes utilisés
	Lire le mode d'emploi !		Avertissement ! Risque d'electrocution !
	Cette lampe est exclusivement conçue pour un usage intérieur, dans des locaux secs et fermés.		Attention ! Risque de brûlures du fait des surfaces brûlantes !
	Volt (tension alternative) Risque d'explosion
	Hertz (fréquence) Porter des gants de proté
	Watt (puissance active) Conduite à tenir
	Classe de protection II		Mettez l'emballage et l'appareil au rebut dans le respect de l'environnement !
	Respectez les avertissements et les consignes de sécurité !	PB	Pollution de l'environnement par la mise au rebut incorrecte des piles / piles rechargeables !

Plafonnier à LED avec variateur de blanc

- Introduction

Félicitations pour l'achat de votre nouvel appareil. Vous avez opté pour un produit de grande qualité. Veuillez lire ce mode

d'emploi intégralement et attentivement. Ouvrez la page contenant les illustrations. Le présent mode d'emploi fait partie de ce produit et contient des instructions essentielles pour sa mise en service et sa manipulation. Respectez toujours toutes les consignes de sécurité. Avant la mise en service, vérifiez si la tension est correcte et si toutes les pièces sont correctement montées. Si vous avez des questions ou des doutes concernant la manipulation de l'appareil, veuillez contacter votre revendeur ou le service après-vente. Veuillez conserver soigneusement ce mode d'emploi et remettez-le aux autres utilisateurs.

Utilisation conforme

Cette lampe est exclusivement conçue pour un usage intérieur, dans des locaux secs et fermés.

Cette lampe peut être fixée sur toutes les surfaces normalement inflammables. Ce produit est uniquement destiné à un usage domestique et privé.

- Contenu de la livraison

Contrôlez toujours immédiatement après le déballage du produit que le contenu de la livraison est complet et que l'appareil se trouve en parfait état.

1 plafonnier à led avec variateur de blanc, modèle 14124102L
1 support (chrome)
1 plaque de verre
4 vis (longues)
8 disques dentés
4 écrous
4 supports d'écartement

4 rondelles (caoutchouc, grandes)
4 rondelles (caoutchouc, petites)
4 écrous borgnes
2 vis
2 chevilles
2 piles (AAA)
1 télécommande
1 notice de montage et d'utilisation

- Descriptif des pièces

1 Cheville
2 Équerre de montage
3 Vis de fixation (boîtier de raccordement)
4 Vis (équerre de montage)
5 Gaine de protection
6 Câble d'alimentation électrique (externe)
7 Boîte de raccordement
8 Domino
9 Télécommande
10 Boîtier de raccordement
10a Support (chrome)
11 Supportd'écartement
12 Écrou
13 Disque denté
14 Vis (longues)
15 Écrou borgne
16 Rondelle (caoutchouc, petite)
17 Plaque de verre
18 Rondelle (caoutchouc, grande)

Caractéristiques techniques

Réf. de modèle : 14124102L

Tension de service : 230-240 V\~ 50 Hz

Ampoules : LEDs (non remplaçables)

Puissance nominale : 20 W

Classe de protection : II/☐

Degré de protection : IP20 (approprié pour usage à l'intérieur seulement)

Télécommande :

Piles : 2 x 1,5 V AAA

- Sécurité

Indications de sécurité

Les droits de recours en garantie sont annulés en cas de dommages résultant du non-respect du présent mode d'emploi ! Le fabricant décline toute responsabilité pour les dommages indirects ! De même, toute responsabilité est déclinée pour les dommages matériels ou corporels causés par une manipulation incorrecte ou par le non-respect des consignes de sécurité !

- Ne laissez pas la lampe ou le matériel d'emballage traîner sans surveillance. Les films et les sachets en plastique, les éléments en matières synthétiques, etc. peuvent constituer des jouets dangereux pour les enfants.

Prévention de risques mortels par électrocution

L'installation électrique doit être effectuée par un électricien ou par une personne dûment formée à cet effet.
Avant chaque raccordement au secteur, contrôlez le bon état de la lampe et du câble d'alimentation. N'utilisez jamais la lampe si vous constatez le moindre dommage.

AVERTISSEMENT!

Des câbles secteur endommagés impliquent un danger de mort par électrocution. En cas d'endommagements, de réparations ou d'autres problèmes, veuillez contacter le S.A.V. ou un électricien.

Avant le montage, retirez le fusible ou coupez le disjoncteur de la boîte à fusibles (position 0).

Avant le montage, vérifiez que la tension secteur corresponde à la tension de service requise de la lampe (voir «Caractéristiques techniques»).

Évitez impérativement tout contact de la lampe avec de l'eau ou d'autres liquides.

N'ouvrez jamais les composants électriques, et n'insérez jamais d'objets quelconques dans ceux-ci. De telles interventions impliquent un danger de mort par électrocution.

N'installez jamais la lampe sur un support humide ou conducteur de courant !

Prévention de risque d'incendies et de blessures

RISQUE DE BLESSURES !

Immédiatement après le déballage du produit, vérifiez le parfait état de chaque ampoule et verre de lampe.

- Ne montez pas la lampe avec des ampoules et / ou des verres de lampe défectueux. Si vous constatez des dommages, veuillez contacter le service après-vente pour procéder au remplacement de la pièce défectueuse.

■ Ne jamais regarder directement la source lumineuse (ampoule, LED, etc.).

ATTENTION ! RISQUE DE BRÛLURES À CAUSE DES SUR- FACES TRÈS CHAUDES !

Afin d'éviter toute brûlure, vérifiez que la lampe soit éteinte et suffisamment froide avant de la manipuler. L'ampoule dégage une forte chaleur au niveau du logement de la lampe.

La source lumineuse de cette lampe n'est pas remplaçable, lorsque la source de lumière arrive en fin de vie, l'ensemble de la lampe doit être remplacé.

Pour travailler en toute sécurité

Montez la lampe de telle sorte qu'elle soit protégée de l'humidité et des salissures.
Soigneusement préparer le montage et l'effectuer sans précipitation. Préparez toutes les pièces détachées et l'outillage ou le matériel requis et posez-les à portée de main.

Soyez toujours vigilant ! Faites toujours attention à ce que vous faites et agissez raisonnablement. N'effectuez jamais le montage de la lampe si vous n'êtes pas concentré ou si vous vous sentez mal.

Consignes de sécurité relatives aux piles / aux piles rechargeables

■ DANGER DE MORT !

Rangez les piles / piles rechargeables hors de la portée des enfants. En cas d'ingestion, consultez immédiatement un médecin !

RISQUE D'EXPLOSION !

Ne rechargez jamais des piles non rechargeables. Ne court-circuitez pas les piles / piles rechargeables et / ou ne les ouvrez pas ! Autrement, vous risquez de provoquer une surchauffe, un incendie ou une explosion.

• Ne jetez jamais des piles / piles rechargeables au feu ou dans l'eau.
• Ne pas soumettre les piles / piles rechargeables à une charge mécanique.

Risque de fuite des piles / piles rechargeables

Évitez d'exposer les piles / piles rechargeables à des conditions et températures extrêmes susceptibles de les endommager, par ex. sur des radiateurs / exposition directe aux rayons du soleil.
Évitez tout contact avec la peau, les yeux ou les muqueuses ! En cas de contact avec l'acide d'une pile, rincez la zone touchée à l'eau claire et consultez immédiatement un médecin !

PORTER DES GANTS DE PROTECTION !

Les piles / piles rechargeables endommagées ou sujettes à des fuites peuvent provoquer des brûlures au contact de la peau. Vous devez donc porter des gants adéquats pour les manipuler.

En cas de fuite des piles / piles rechargeables, retirez-les aussitôt du produit pour éviter tout endommagement.
Utilisez uniquement des piles / piles rechargeables du même type. Ne mélangez pas des piles / piles rechargeables usées et neuves !
Retirez les piles / piles rechargeables, si vous ne comptez pas utiliser le produit pendant une période prolongée.

Risque d'endommagement du produit

Exclusivement utiliser le type de pile / pile rechargeable spécifié.
Insérez les piles / piles rechargeables conformément à l'indication de polarité (+) et (-) indiquée sur la pile / pile rechargeable et sur le produit.
Nettoyez les contacts de la pile / pile rechargeable et du compartiment à pile avant d'insérer la pile !
Retirez immédiatement les piles / piles rechargeables usées du produit.

Préparation

- Outils et matériel nécessaires

Les outils et matériels indiqués ne sont pas compris dans le contenu de la livraison. Il s'agit là de données et de valeurs indicatives vous permettant de vous orienter. Les caractéristiques du matériel dépendent des conditions spécifiques sur place.

• Crayon / outil marqueur
• Détecteur de tension
• Tournevis
• Perceuse
• Foret (env. ø 6 mm)
• Pince coupante diagonale
• Escabeau

Avant l'installation

Important : l'installation électrique doit être effectuée par un électricien ou par une personne dûment formée à cet effet. Celle-ci doit connaître les caractéristiques des lampes et des conditions de raccordement.

Avant l'installation, familiarisez-vous avec l'ensemble des instructions et des illustrations du présent mode d'emploi et avec la lampe elle-même.
Avant l'installation, vérifiez l'absence de tension au niveau du câble auquel doit être raccordé la lampe. Pour ce faire, retirez le fusible ou coupez le disjoncteur de la boîte à fusible (position 0).

Vérifiez l'absence de tension à l'aide d'un détecteur de tension.

- Mise en service

• Montage de la lampe

Enlevez les vis de fixation 3 visibles sur le côté du boîtier de raccordement 10, et enlevez l'équerre de montage 2 à l'arrière.
□ Insérez un disque denté 13 sur chaque vis (longue) 14.
□ Insérez les vis 14 par le dessous dans le boîtier de raccordement 10 et le support 10a.
□ Vissez le support 10a avec un autre disque denté 13 et un écrou 12. Serrez avec précaution l'écrou 12.
Placez sur chaque vis 14 un support d'écartement 11, et une rondelle (caoutchouc, grande) 18.
☐ Posez la plaque de verre 17 sur les supports d'écartement 11. Veillez à orienter le décor vers l'extérieur.
☐ Fixez la plaque en verre 17, en posant la rondelle (caoutchouc, petite) 16, et en vissant les écrous borgnes 15. Assurez-vous que le positionnement est correct.
□ Marquez les trous de perçage à l'aide des trous oblongs prévus pour les vis 4, dans l'équerre de montage 2.
□ Maintenant, percez les trous d'attache (env. 6 mm, profondeur env. 30 mm). Assurez-vous de ne pas endommager la ligne d'alimentation.
□ Insérez les chevilles 1 dans les trous de perçage.
Fixez l'équerre de montage avec les vis fournies 4.
□ Ouvrez le boîtier de raccordement 7.
□ Passez le câble d'alimentation (externe) 6 par la gaine de protection 5.
Connectez maintenant le câble d'alimentation de la lampe avec le câble d'alimentation (externe) 6 au moyen du domino 8.
Remarque : Veillez à ce que chaque conducteur du câble d'alimentation (externe) 6 soit correctement raccordé : conducteur, noir ou marron = symbole L, conducteur neutre, bleu = symbole N. Cette lampe est particulièrement

isolée, et ne doit pas être raccordée à un conducteur de protection.

□ Fermez le boîtier de raccordement 7.
□ Vissez maintenant la lampe avec l'équerre de montage 2 au moyen des vis de fixation 3.
Remettez le fusible en place ou remettez en route le disjoncteur dans le boîtier à fusibles (position I).

Votre lampe est alors prête à l'emploi.

Touche Ring dans la direction :

Bright = varier vers une intensité

plus claire

Dim

= varier vers une intensité plus foncée

Cool

= modifier la couleur de la lumière en blanc froid

Warm

= modifier la couleur de la lumière en blanc chaud

Touche Whole Light = lumière blanc neutre

- Insérer / remplacer les piles (télécommande) (ill. B)

Lorsque la portée de la télécommande 9 diminue, vous devez changer les piles.

□ Faites glisser le couvercle du compartiment à piles dans le sens de la flèche à l'arrière de la télécommande 9 et le retirer de la télécommande 9
Retirez les piles.
Insérez les nouvelles piles (AAA) dans la télécommande 9

Remarque : La polarité correcte est indiqués les compartiment à piles 9.

Replacez le couvercle du compartiment à piles sur la télécommande 9.

Contrôler les effets de lumière avec la télécommande (ill. B)

Remarque : l'émetteur de la télécommande 9 se trouve sur le côté opposé du compartiment à pile. Assurez-vous que rien ne perturbe la liaison entre l'émetteur et le récepteur. La pile de la télécommande est déjà installée.

Les fonctions suivantes sont disponibles :

Touche ON = Mise en marche

Touche OFF = Arrêt

Touche Night Light = Fonction veilleuse (3 niveaux de luminosité)

Touche W/WW = Couleur de lumière blanc/blanc chaud

Touche Timer 30 min = extinction automatique après 30 minutes

- Entretien et nettoyage

AVERTISSEMENT ! RISQUE D'ÉLECTROCUTION !

Pour procéder au nettoyage, coupez tout d'abord l'alimentation secteur de la lampe. Pour ce faire, retirez le fusible ou coupez le disjoncteur de la boîte à fusible (position 0).

AVERTISSEMENT ! RISQUE D'ÉLECTROCUTION !

Pour des raisons de sécurité électrique, il est interdit de nettoyer la lampe à l'eau ou avec d'autres liquides eou encore de la plonger dans de l'eau.

ATTENTION ! RISQUE DE BRÛLURES À CAUSE DES SURFACES TRÈS CHAUDES !

Laissez la lampe refroidir complètement.

N'utilisez aucun solvant, essence ou produit similaire. La lampe pourrait en être endommagée.
Pour procéder au nettoyage, utilisez uniquement un chiffon sec et non pelucheux.
Remettez le fusible en place ou remettez en route le disjoncteur dans le boîtier à fusibles (position I).

- Mise au rebut

L'emballage se compose de matières recyclables pouvant être mises au rebut dans les déchetteries locales.

Veuillez respecter l'identification des matériaux d'emballage pour le tri sélectif, ils sont identifiés avec des abbréviations (a) et des chiffres (b) ayant la signification

suivante : 1-7 : plastiques / 20-22 : papiers et cartons / 80-98 : matériaux composite.

Le produit et les matériaux d'emballage sont recyclables, mettez-les au rebut séparément pour un meilleur traitement des déchets. Le logo Triman n'est valable qu'en France.

Votre mairie ou votre municipalité vous renseigneront sur les possibilités de mise au rebut des produits usagés.

Afin de contribuer à la protection de l'environnement, veuillez ne pas jeter votre produit usagé dans les ordures ménagères, mais éliminez-le de manière appropriée. Pour obtenir des renseignements concernant les points de collecte et leurs horaires d'ouverture, vous pouvez contacter votre municipalité.

Les piles / piles rechargeables défectueuses ou usagées doivent être recyclées conformément à la directive 2006/66/CE et ses modifications. Les piles et / ou piles rechargeables et / ou le produit doivent être retournés dans les centres de collecte proposés.

Pollution de l'environnement par la mise au rebut incorrecte des piles / piles rechargeables !

Les piles / piles rechargeables ne doivent pas être mises au rebut avec les ordures ménagères. Elles peuvent contenir des métaux lourds toxiques et doivent être considérées comme des déchets spéciaux. Les symboles chimiques des métaux lourds sont les suivants : Cd = cadmium, Hg = mercure, Pb = plomb. Pour cette raison, veuillez toujours déposer les piles / piles rechargeables usagées dans les conteneurs de recyclage communaux.

● Garantie et service après-vente

Garantie

Vous bénéficiez d'une garantie de 36 mois à partir de la date d'achat de l'appareil. Cet appareil a été fabriqué avec soin et soumis à un contrôle qualité minutieux. Pendant la durée de la garantie, nous réparons gratuitement tous les défauts de matériaux ou de fabrication. Si toutefois vous constatez des défauts pendant la durée de la garantie, veuillez envoyer l'article à l'adresse S.A.V. indiquée en mentionnant la référence d'article suivante : 14124102L.

La garantie exclut les dommages dus à une manipulation incorrecte, au non-respect des instructions du mode d'emploi ou à une intervention par une personne non autorisée, ainsi que les pièces d'usure (par ex, ampoule). La durée de garantie n'est aucunement prolongée ou renouvelée par une prestation de garantie.

- Adresse du service après-vente

Tél.: [phone]

Fax: [phone]

E-Mail:[e-mail]

www.briloner.com

IAN 286771

Veuillez conserver le ticket de caisse et la référence de l'article (par ex. IAN 12345) à titre de preuves d'achat pour toute demande.

• Déclaration de conformité CE

Ce produit remplit les critères des réglementations européennes et nationales La conformité a été attestée. Les déclarations et documents correspondants sont en possession du fabricant.

Garantie et service après-vente

Fabricant

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

www.briloner.com

IAN 286771

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

www.briloner.com

IAN 286771

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.briloner.com

IAN 286771
