BEDIENUNGSANLEITUNG IAN 286771 Livarno Lux

LED-DECKENLEUCHTE MIT FARBTONSTEUERUNG / LED

LED-DECKENLEUCHTE MIT FARBTONSTEUERUNG

Montage-, Bedienungs- und Sicherheitshinweise

Entsorgen Sie Verpackung und Gerät umweltgerecht! Warn- und Sicherheitshinweise beachten!

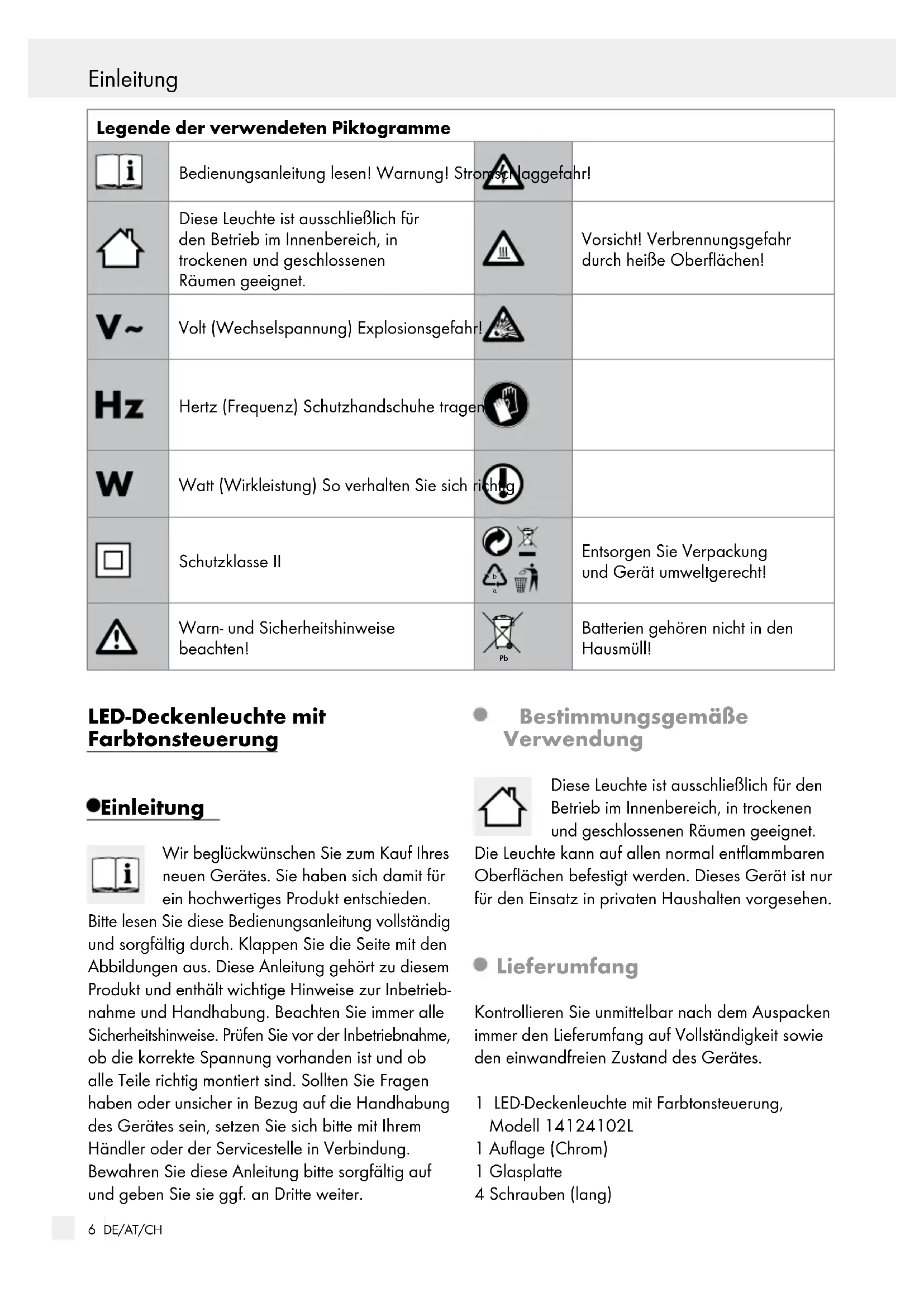

Batterien gehören nicht in den Hausmüll! LED-Deckenleuchte mit Farbtonsteuerung Einleitung Wir beglückwünschen Sie zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden. Bitte lesen Sie diese Bedienungsanleitung vollständig und sorgfältig durch. Klappen Sie die Seite mit den Abbildungen aus. Diese Anleitung gehört zu diesem Produkt und enthält wichtige Hinweise zur Inbetrieb- nahme und Handhabung. Beachten Sie immer alle Sicherheitshinweise. Prüfen Sie vor der Inbetriebnahme, ob die korrekte Spannung vorhanden ist und ob alle Teile richtig montiert sind. Sollten Sie Fragen haben oder unsicher in Bezug auf die Handhabung des Gerätes sein, setzen Sie sich bitte mit Ihrem Händler oder der Servicestelle in Verbindung. Bewahren Sie diese Anleitung bitte sorgfältig auf und geben Sie sie ggf. an Dritte weiter. Bestimmungsgemäße Verwendung Diese Leuchte ist ausschließlich für den Betrieb im Innenbereich, in trockenen und geschlossenen Räumen geeignet. Die Leuchte kann auf allen normal entflammbaren Oberflächen befestigt werden. Dieses Gerät ist nur für den Einsatz in privaten Haushalten vorgesehen. Lieferumfang Kontrollieren Sie unmittelbar nach dem Auspacken immer den Lieferumfang auf Vollständigkeit sowie den einwandfreien Zustand des Gerätes. 1 LED-Deckenleuchte mit Farbtonsteuerung, Modell 14124102L 1 Auflage (Chrom) 1 Glasplatte 4 Schrauben (lang) Einleitung Einleitung / Sicherheit7 DE/AT/CH 8 Zahnscheiben 4 Muttern 4 Distanzträger 4 Unterlegscheiben (Gummi, groß) 4 Unterlegscheiben (Gummi, klein) 4 Hutmuttern 2 Schrauben 2 Dübel 2 Batterien (AAA) 1 Fernbedienung 1 Montage- und Bedienungsanleitung Teilebeschreibung

Fixierschrauben (Anschlussgehäuse)

Schrauben (Montagewinkel)

Netzanschlusskabel (extern)

Anschlussgehäuse 10 a Auflage (Chrom)

Unterlegscheibe (Gummi, klein)

Unterlegscheibe (Gummi, groß) Technische Daten Modellnr: 14124102L Betriebsspannung: 230–240 V∼ 50 Hz Leuchtmittel: LEDs (nicht austauschbar) Nennleistung: 20 W Schutzklasse: II / Schutzart: IP20 (nur für den Innenbereich geeignet) Fernbedienung: Batterien: 2 x 1,5 V AAA Sicherheit Sicherheitshinweise Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch! Für Folgeschäden wird keine Haftung übernommen! Bei Sach- oder Personen- schäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise verur- sacht werden, wird keine Haftung übernommen! Lassen Sie die Leuchte oder Verpackungsmaterial nicht achtlos liegen. Plastikfolien / -tüten, Kunst- stoffteile, etc. können für Kinder zu einem gefährlichen Spielzeug werden. Vermeiden Sie Lebensgefahr durch elektrischen Schlag Lassen Sie die Elektroinstallation durch einen ausgebildeten Elektriker oder eine für Elektro- installationen eingewiesene Person durchführen. Überprüfen Sie vor jedem Netzanschluss die Leuchte und das Netzanschlusskabel auf etwaige Beschä- digungen. Benutzen Sie Ihre Leuchte niemals, wenn Sie irgendwelche Beschädigungen feststellen. Beschädigte Netzkabel bedeuten Lebensgefahr durch elektrischen Schlag. Wenden Sie sich bei Beschädigungen, Reparaturen oder anderen Problemen an der Leuchte an die Servicestelle oder eine Elektrofachkraft. Entfernen Sie vor der Montage die Sicherung oder schalten Sie den Leitungsschutzschalter im Sicherungskasten aus (0-Stellung). Vergewissern Sie sich vor der Montage, dass die vorhandene Netzspannung mit der benötigten Betriebsspannung der Leuchte übereinstimmt (siehe „Technische Daten“). Vermeiden Sie unbedingt die Berührung der Leuchte mit Wasser oder anderen Flüssigkeiten. Öffnen Sie niemals eines der elektrischen Betriebs- mittel oder stecken irgendwelche Gegenstände in dieselben. Derartige Eingriffe bedeuten Lebens- gefahr durch elektrischen Schlag. Einleitung Einleitung / Sicherheit8 DE/AT/CH Sicherheit / Vorbereitung / Vor der Installation / InbetriebnahmeSicherheit Die Leuchte nicht auf feuchtem oder leitendem Untergrund installieren! Vermeiden Sie Brand- und Verletzungsgefahr VERLETZUNGSGEFAHR! Überprüfen Sie unmittelbar nach dem Auspacken jedes Leuchtmittel und Lampenglas auf Beschä- digungen. Montieren Sie die Leuchte nicht mit defekten Leuchtmitteln und / oder Lampenglas. Setzen Sie sich in diesem Fall für Ersatz mit der Servicestelle in Verbindung. Nicht direkt in die Lichtquelle (Leuchtmittel, LED etc.) hineinschauen. VORSICHT! VERBRENNUNGS-

OBERFLÄCHEN! Stellen Sie sicher, dass die Leuchte ausgeschal- tet und abgekühlt ist, bevor Sie diese berühren, um Verbrennungen zu vermeiden. Leuchtmittel entwickeln im Bereich des Lampenkopfes eine starke Hitze. Die Lichtquelle dieser Leuchte ist nicht ersetzbar; wenn die Lichtquelle das Ende ihrer Lebensdauer erreicht hat, ist die gesamte Leuchte zu ersetzen. So verhalten Sie sich richtig Montieren Sie die Leuchte so, dass sie vor Feuchtigkeit und Verschmutzung geschützt ist. Bereiten Sie die Montage sorgfältig vor und nehmen Sie sich ausreichend Zeit. Legen Sie alle Einzelteile und zusätzlich benötigtes Werk- zeug oder Material vorher übersichtlich und griffbereit zurecht. Seien Sie stets aufmerksam! Achten Sie immer darauf was Sie tun und gehen Sie stets mit Ver- nunft vor. Montieren Sie die Leuchte in keinem Fall, wenn Sie unkonzentriert sind oder sich un- wohl fühlen. Sicherheitshinweise für Batterien / Akkus LEBENSGEFAHR! Halten Sie Batterien / Akkus außer Reichweite von Kindern. Suchen Sie im Falle eines Ver- schluckens sofort einen Arzt auf! EXPLOSIONSGEFAHR! Laden Sie nicht aufladbare Batterien niemals wieder auf. Schließen Sie Batterien / Akkus nicht kurz und / oder öffnen Sie diese nicht. Überhitzung, Brandgefahr oder Platzen können die Folge sein. Werfen Sie Batterien / Akkus niemals in Feuer oder Wasser. Setzen Sie Batterien / Akkus keiner mechanischen Belastung aus. Risiko des Auslaufens von Batterien / Akkus Vermeiden Sie extreme Bedingungen und Tem- peraturen, die auf Batterien / Akkus einwirken können z. B. auf Heizkörpern / direkte Sonnen- einstrahlung. Vermeiden Sie den Kontakt mit Haut, Augen und Schleimhäuten! Spülen Sie bei Kontakt mit Batteriesäure die betroffenen Stellen sofort mit klarem Wasser und suchen Sie umgehend einen Arzt auf! SCHUTZHANDSCHUHE TRAGEN! Ausgelaufene oder beschädigte Batterien / Akkus können bei Berührung mit der Haut Ver- ätzungen verursachen. Tragen Sie deshalb in diesem Fall geeignete Schutzhandschuhe. Im Falle eines Auslaufens der Batterien / Akkus entfernen Sie diese sofort aus dem Produkt, um Beschädigungen zu vermeiden. Verwenden Sie nur Batterien / Akkus des gleichen Typs. Mischen Sie nicht alte Batterien / Akkus mit neuen! Entfernen Sie die Batterien / Akkus, wenn das Produkt längere Zeit nicht verwendet wird.9 DE/AT/CH Sicherheit / Vorbereitung / Vor der Installation / InbetriebnahmeSicherheit Risiko der Beschädigung des Produkts Verwenden Sie ausschließlich den angegebenen Batterietyp / Akkutyp! Setzen Sie Batterien / Akkus gemäß der Polaritäts- kennzeichnung (+) und (-) an Batterie / Akku und des Produkts ein. Reinigen Sie Kontakte an Batterie / Akku und im Batteriefach vor dem Einlegen! Entfernen Sie erschöpfte Batterien / Akkus um- gehend aus dem Produkt. Vorbereitung Benötigtes Werkzeug und Material Die genannten Werkzeuge und Materialien sind nicht im Lieferumfang enthalten. Es handelt sich hierbei um unverbindliche Angaben und Werte zur Orien- tierung. Die Beschaffenheit des Materials richtet sich nach den individuellen Gegebenheiten vor Ort. - Bleistift / Markierwerkzeug - Spannungsprüfer - Schraubendreher - Bohrmaschine - Bohrer (ca. ø 6 mm) - Seitenschneider - Leiter Vor der Installation Wichtig: Der elektrische Anschluss muss durch einen ausgebildeten Elektriker oder eine für Elektro- installationen eingewiesene Person erfolgen. Diese muss Kenntnis über die Eigenschaften der Leuchte und Anschlussbestimmungen haben. Machen Sie sich vor der Installation mit allen Anweisungen und Abbildungen in dieser Anlei- tung sowie mit der Leuchte selbst vertraut. Stellen Sie vor der Installation sicher, dass an der Leitung, an der die Leuchte angeschlossen werden soll, keine Spannung vorliegt. Entfernen Sie hierfür die Sicherung oder schalten Sie den Leitungsschutzschalter im Sicherungskasten aus (0-Stellung). Überprüfen Sie die Spannungsfreiheit mittels Spannungsprüfer. Inbetriebnahme Leuchte montieren Entfernen Sie die seitlich am Anschlussgehäuse

sichtbaren Fixierschrauben

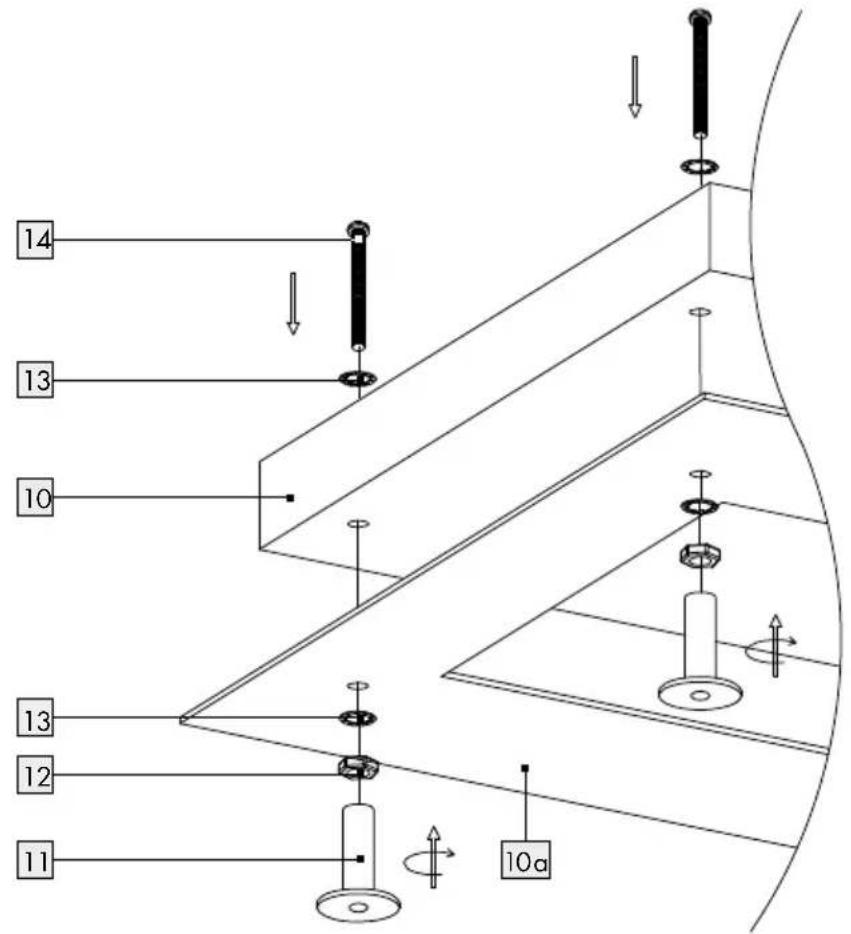

auf der Rückseite ab. Stecken Sie auf jede Schraube (lang)

Stecken Sie die Schrauben

von unten durch das Anschlussgehäuse

Verschrauben Sie die Auflage 10 a mit einer weiteren Zahnscheibe

Ziehen Sie die Mutter

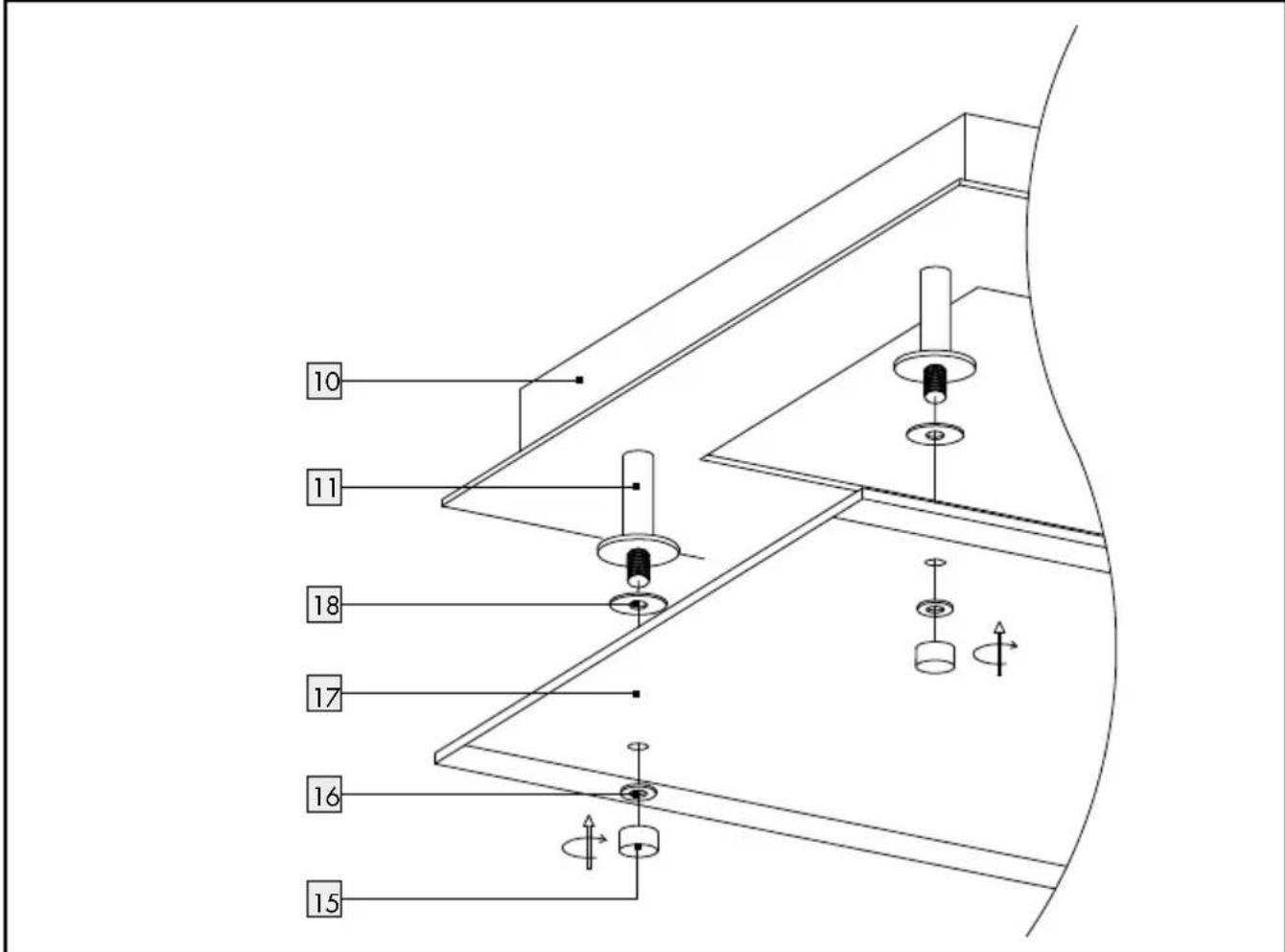

vorsichtig fest. Setzen Sie auf jede Schraube

einen Distanz- träger

und eine Unterlegscheibe (Gummi, groß)

Legen Sie die Glasplatte

auf die Distanzträ- ger

. Achten Sie darauf, dass das Dekor nach außen zeigt. Befestigen Sie die Glasplatte

, indem Sie die Unterlegscheibe (Gummi, klein)

verschrauben. Achten Sie auf den richtigen Sitz. Markieren Sie die Bohrlöcher mit Hilfe der im Montagewinkel

vor- gesehenen Langlöcher. Bohren Sie nun die Befestigungslöcher (ca. 6 mm, Tiefe ca. 30 mm). Stellen Sie sicher, dass Sie die Zuleitung nicht beschädigen. Führen Sie die Dübel

in die Bohrlöcher ein. Befestigen Sie den Montagewinkel

mit den mitgelieferten Schrauben

Öffnen Sie den Anschlusskasten

Führen Sie das Netzanschlusskabel (extern)

durch den Schutzschlauch

Verbinden Sie nun das Anschlusskabel der Leuchte mittels Lüsterklemme

mit dem Netz- anschlusskabel (extern)

Hinweis: Achten Sie darauf, dass Sie die ein- zelnen Leiter des Netzanschlusskabels (extern)

jeweils richtig anschließen: stromführender10 DE/AT/CH Entsorgung / Garantie und Service Leiter, schwarz oder braun = Symbol L, Neutralleiter, blau = Symbol N. Diese Leuchte ist besonders isoliert und darf nicht an einen Schutzleiter angeschlossen werden. Schließen Sie den Anschlusskasten

Verschrauben Sie nun die Leuchte mittels der Fixierschrauben

mit dem Montagewinkel

Setzen Sie die Sicherung wieder ein oder schalten Sie den Leitungsschutzschalter am Sicherungskasten ein (I-Stellung). Ihre Leuchte ist nun betriebsbereit. Batterien einsetzen / auswechseln (Fernbedienung) (Abb. B) Wenn die Reichweite der Fernbedienung

nach- lässt, müssen Sie die Batterien auswechseln. Schieben Sie die Batteriefachabdeckung auf der Rückseite der Fernbedienung

in Pfeil- richtung aus der Fernbedienung

heraus. Entnehmen Sie die Batterien. Legen Sie die neuen Batterien (AAA) in die Fernbedienung

ein. Hinweis: Die richtige Polarität wird im Bat- teriefach der Fernbedienung

angezeigt. Schieben Sie die Batteriefachabdeckung wieder auf die Fernbedienung

Leuchteffekte mit Hilfe der Fernbedienung steuern (Abb. B) Hinweis: Der Sender der Fernbedienung

befindet sich auf der entgegengesetzten Seite des Batterie fachs. Sorgen Sie dafür, dass sich zwischen Sender und Empfänger keine Hindernisse befinden. Folgende Funktionen stehen Ihnen zur Verfügung: Taste ON = Einschalten Taste OFF = Ausschalten Taste Night Light = Nachtlichtfunktion (3 Helligkeitsstufen) Taste W / WW = Lichtfarbe weiß / warmweiß Taste Timer 30 min = Automatische Abschaltung nach 30 Minuten Ring-Taste in Richtung: Bright = Heller dimmen Dim = Dunkler dimmen Cool = Lichtfarbe in kaltweiß ändern Warm = Lichtfarbe in warmweiß ändern Taste Whole Light = neutralweißes Licht Wartung und Reinigung STROMSCHLAGGEFAHR! Trennen Sie zur Reinigung die Leuchte zuerst vom Stromnetz. Entfernen Sie hierfür die Sicherung oder schalten Sie den Leitungsschutzschalter im Sicherungs- kasten aus (0-Stellung). STROMSCHLAGGEFAHR! Aus Gründen der elektrischen Sicherheit darf die Leuchte niemals mit Wasser oder anderen Flüssig- keiten gereinigt oder gar in Wasser getaucht werden. VORSICHT! VERBRENNUNGSGEFAHR DURCH HEISSE OBERFLÄCHEN! Lassen Sie die Leuchte vollständig abkühlen. Benutzen Sie keine Lösungsmittel, Benzin o. ä. Die Leuchte würde hierbei Schaden nehmen. Verwenden Sie zur Reinigung nur ein trockenes, fusselfreies Tuch. Setzen Sie die Sicherung wieder ein oder schalten Sie den Leitungsschutzschalter am Sicherungskasten ein (I-Stellung). Entsorgung Die Verpackung besteht aus umwelt- freundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Beachten Sie die Kennzeichnung der Verpackungsmaterialien bei der Abfall - trennung, diese sind gekennzeichnet mit Abkürzungen (a) und Nummern (b) mit Inbetriebnahme / Wartung und Reinigung / Entsorgung11 DE/AT/CH Entsorgung / Garantie und Service folgender Bedeutung: 1–7: Kunststoffe / 20–22: Papier und Pappe / 80–98: Verbundstoffe. Das Produkt und die Verpackungs- materialien sind recycelbar, entsorgen Sie diese getrennt für eine bessere Abfallbe- handlung. Das Triman-Logo gilt nur für Frankreich. Möglichkeiten zur Entsorgung des aus- gedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung. Werfen Sie Ihr Produkt, wenn es ausge - dient hat, im Interesse des Umweltschutzes nicht in den Hausmüll, sondern führen Sie es einer fachgerechten Entsorgung zu. Ü ber Sammelstellen und deren Öffnungszeiten können Sie sich bei Ihrer zuständigen Verwaltung informieren. Defekte oder verbrauchte Batterien müssen gemäß Richtlinie 2006 / 66 / EG recycelt werden. Geben Sie Batterien und / oder das Gerät über die ange- botenen Sammeleinrichtungen zurück.
