| Producttype | LED-plafondlamp met witregeling |
| Modelreferentie | 14124102L |
| Bedrijfsspanning | 230-240 V~ 50 Hz |
| Nominaal vermogen | 20 W |
| Lichtbron | Ingebouwde LED's, niet vervangbaar |
| Beschermingsklasse | II |
| Beschermingsgraad | IP20 (droge binnenruimte) |
| Batterijen afstandsbediening | 2 x 1,5 V AAA |
| Bereik afstandsbediening | Standaard (ongeveer 8-10 m) |
| Verlichtingsfuncties | Koud wit, warm wit, neutraal wit, dimmer, nachtlampje (3 niveaus), timer 30 min |
| Leveringsinhoud | 1 plafondlamp, 1 chromen beugel, 1 glasplaat, 4 lange schroeven, 8 getande ringen, 4 moeren, 4 afstandshouders, 4 grote rubberringen, 4 kleine rubberringen, 4 blindmoeren, 2 schroeven, 2 pluggen, 2 AAA-batterijen, 1 afstandsbediening, 1 handleiding |
| Afmetingen (ongeveer) | Diameter ca. 40 cm, hoogte ca. 10 cm (schatting) |
| Gewicht (ongeveer) | Ongeveer 1,5 kg |
| Materialen | Metaal, glas, kunststof |
| Installatie | Bevestiging aan plafond met montagebeugel, elektrische aansluiting via lasdoppen |
| Onderhoud en reiniging | Droge, pluisvrije doek na afkoeling en uitschakelen van stroom |
| Veiligheid | Niet rechtstreeks in de LED kijken, verbrandingsgevaar, niet met water reinigen, installatie door elektricien |
| Garantie | 36 maanden vanaf aankoopdatum |
| Klantenservice | Tel: +49 (0) 29 61 / 97 12-800, E-mail: kundenservice@briloner.com |
Veelgestelde vragen - IAN 286771 Livarno Lux
Gebruikersvragen over IAN 286771 Livarno Lux
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Verlichting in PDF-formaat gratis! Vind uw handleiding IAN 286771 - Livarno Lux en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. IAN 286771 van het merk Livarno Lux.
GEBRUIKSAANWIJZING IAN 286771 Livarno Lux
Montage-, bedienings- en veiligheidsinstructies
ES
Vouw vóór het lezen de beide pagina's met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.
CZ
Legenda van de gebruikte pictogrammen....Página 30
Inleiding ...... Pagina 30
Correct gebruik ...... Pagina 30
Omvang van de levering....Página 30
Beschrijving van de onderdelen.... Página 31
Technische gegevens.... Página 31
Veiligheid....Pagina 31
Veiligheidsinstructies ...... Pagina 31
Veiligheidsinstructies voor batterijen/accu's.... Página 32
Voorbereiding ...... Pagina 33
Benodigd gereedschap en materiaal.... Página 33
Voor de installatie....Pagina 33
Ingebruikname ...... Pagina 33
Lamp monteren.... Página 33
Batterijen plaatsen/vervangen (afstandsbediening) ...... Pagina 34
Lichteffecten met behulp van de afstandsbediening instellen ...... Pagina 34
Onderhoud en reiniging....Pagina 34
Afvoer....Pagina 34
Garantie en service ...... Pagina 35
Garantie ...... Pagina 35
Serviceadres....Pagina 35
Conformiteitsverklaring....Página 35
Fabrikant......Pagina 35

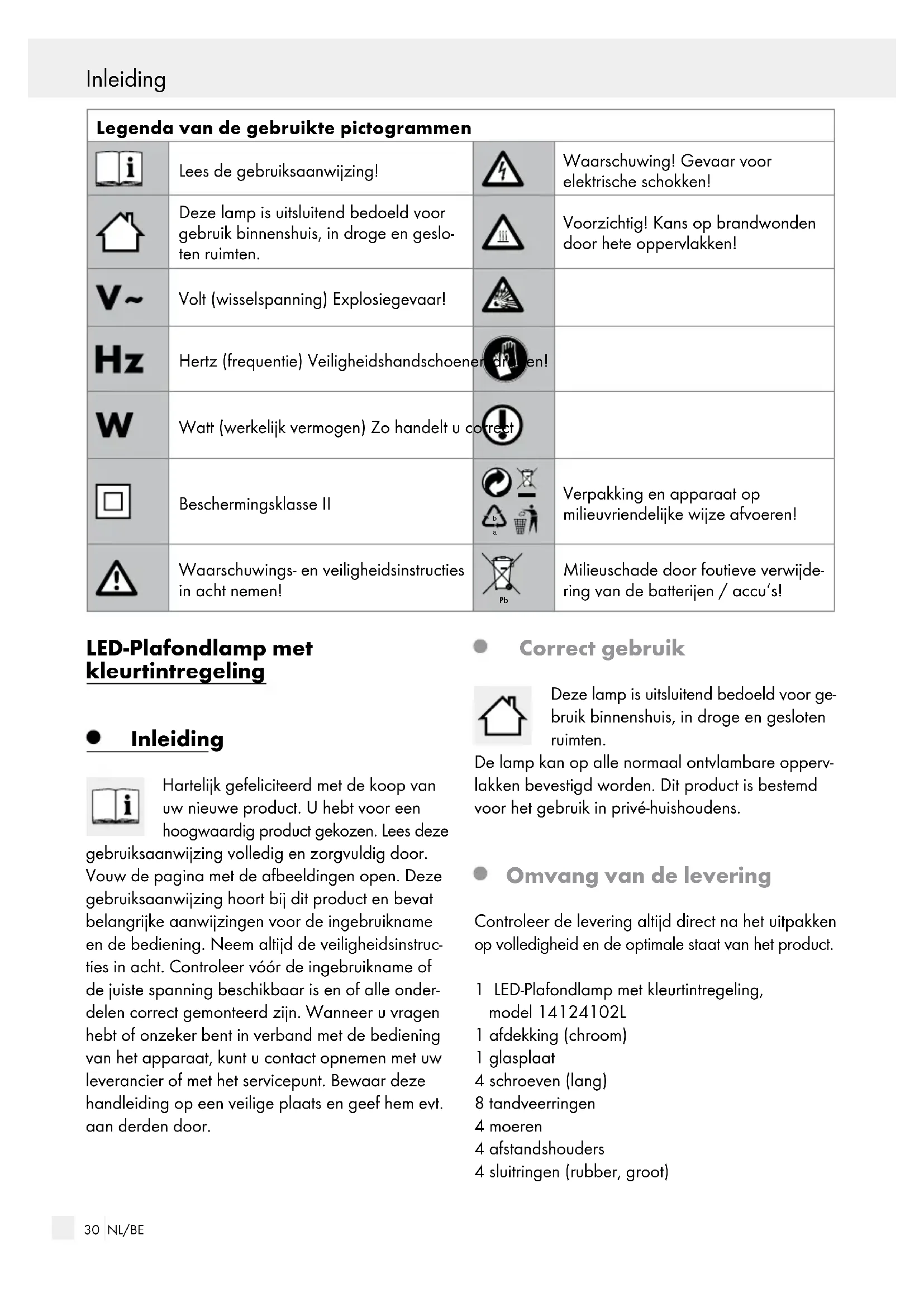

| Legenda van de gebruikte pictogrammen | |||
 | Lees de gebruiksaanwijzing! |  | Waarschuwing! Gevaar voor elektrische schokken! |
 | Deze lamp is uitsluitend bedoeld voor gebruik binnenshuis, in droge en gesloten ruimten. |  | Voorzichtig! Kans op brandwonden door hete oppervlakken! |
 | Volt (wisselspanning) Explosiegevaar! |  | |
 | Hertz (frequentie) Veiligheidshandschoene |  len! | |
 | Watt (werkelijk vermogen) Zo handelt u co |  | |
 | Beschermingsklasse II |   | Verpakking en apparaat op milieuvriendelijke wijze afvoeren! |
 | Waarschuwings- en veiligheidsinstructies in acht nemen! |  | Milieuschade door foutieve verwijdering van de batterijen / accu’s! |
LED-Plafondlamp met kleurtintregeling
Inleiding
Hartelijk gefeliciteerd met de koop van uw nieuwe product. U hebt voor een hoogwaardig product gekozen. Lees deze
gebruiksaanwijzing volledig en zorgvuldig door. Vouw de pagina met de afbeeldingen open. Deze gebruiksaanwijzing hoort bij dit product en bevat belangrijke aanwijzingen voor de ingebruikname en de bediening. Neem altijd de veiligheidsinstructies in acht. Controleer vóór de ingebruikname of de juiste spanning beschikbaar is en of alle onderdelen correct gemonteerd zijn. Wanneer u vragen hebt of onzeker bent in verband met de bediening van het apparaat, kunt u contact opnemen met uw leverancier of met het servicepunt. Bewaar deze handleiding op een veilige plaats en geef hem evt. aan derden door.
Correct gebruik
Deze lamp is uitsluitend bedoeld voor gebruik binnenshuis, in droge en gesloten ruimten.
De lamp kan op alle normaal ontvlambare oppervlakken bevestigd worden. Dit product is bestemd voor het gebruik in privé-huishoudens.
- Omvang van de levering
Controleer de levering altijd direct na het uitpakken op volledigheid en de optimale staat van het product.
1 LED-Plafondlamp met kleurtintregeling, model 14124102L
1 afdekking (chroom)
1 glasplaat
4 schroeven (lang)
8 tandveerringen
4 moeren
4 afstandshouders
4 sluitringen (rubber, groot)
4 sluitringen (rubber, klein)
4 dopmoeren
2 schroeven
2 pluggen
2 batterijen (AAA)
1 afstandsbediening
1 montage- en gebruiksaanwijzing
- Beschrijving van de onderdelen
1 Pluggen
2 Montagehoek
3 Fixeerschroeven (aansluitbehuizing)
4 Schroeven (montagehoek)
5 Beschermende slang
6 Stroomkabel (extern)
7 Aansluitkast
8 Kroonsteentje
9 Afstandsbediening
10 Aansluitbehuizing
10a Afdekking (chroom)
11 Afstandshouders
12 Moeren
13 Tandveerring
14 Schroeven (lang)
15 Dopmoer
16 Onderlegplaatje (rubber, klein)
17 Glasplaat
18 Onderlegplaatje (rubber, groot)
Voedingsspanning: 230-240V\~50Hz
Verlichtingsmiddel: LEDs (niet vervangbaar)
Nominaal vermogen: 20 W
Beschermingssoort: IP20 (alleen geschikt voor gebruik binnenshuis)
Afstandsbediening:
Batterijen: 2 x 1,5 V AAA
- Veiligheid
Veiligheidsinstructies
Bij beschadigingen die worden veroorzaakt door het niet in acht nemen van deze gebruiksaanwijzing vervalt de garantie! Wij zijn niet aansprakelijk voor gevolgschade! Bij materiële schade of persoonlijk letsel die worden veroorzaakt door onjuist gebruik of het niet in acht nemen van de veiligheidsinstructies zijn wij niet aansprakelijk!
Laat de verlichting of de verpakking niet onbeheerd liggen. Plastic folie / -zakken, kunststof delen etc. kunnen een gevaarlijk speelgoed vormen voor kinderen.
Vermijd levensgevaar door elektrische schok
Laat de elektronische installatie door een opgeleide elektricien of een voor elektrische installaties geïnstrueerde persoon uitvoeren.
- Controleer de lamp en de stroomkabel voor het aansluiten aan de stroom op eventuele beschadigingen. Gebruik uw lamp nooit indien u een beschadiging constateert.
WAARSCHUWING!
Beschadigde stroomkabels zorgen voor levensgevaar door elektrische schokken. Neem in geval van beschadigingen, reparaties of andere problemen aan de lamp contact op met de klantenservice of met een elektricien.
Verwijder voor de montage de zekering of schakel de aardlekschakelaar in de zekering-kast uit (0-stand).
Wees er voor de montage zeker van dat de beschikbare netspanning overeenkomt met de benodigde voedingsspanning van de lamp (zie ,Technische gegevens').
Vermijd dat de lamp in contact komen met water of andere vloeistoffen.
Open nooit een van de elektrische delen en steek er geen voorwerpen in. Bij dergelijke ingrepen bestaat levensgevaar door elektrische schokken.
De lamp niet op vochtige op geleidende ondergrond installeren!
Vermijd brand- en letselgevaar
KANS OP LETSEL!
Controleer na het uitpakken elke lamp en elk lampenglas onmiddellijk op beschadigingen.
Monteer de lamp niet met defecte verlichtingsmiddelen en/of lampenglas. Neem in dit geval contact op met de klantenservice.
■ Niet direct in de lichtbron (lamp, LED etc.) kijken
VOORZICHTIG! KANS OP BRANDWONDEN DOOR HETE OPPERVLAKKEN!
Zorg ervoor dat de lamp uitgeschakeld en afgekoeld is voordat u deze aanraakt om brandwonden te vermijden. Lampen ontwikke- len rondom de lampenkap een behoorlijke hitte.
De lichtbron van deze lamp kan niet worden vervangen; als de lichtbron het einde van zijn levensduur heeft bereikt, dient de complete lamp te worden vervangen.
Zo handelt u correct
Monteer de lamp zo, zodat hij tegen vocht en vuil beschermd is.
Bereid de montage zorgvuldig voor en maak hier voldoende tijd voor vrij. Leg alle onderdelen en extra benodigd gereedschap of materiaal van tevoren overzichtelijk en binnen handbereik klaar.
Wees altijd alert! Let er altijd op wat u doet en ga altijd verstandig te werk. Monteer de lamp niet als u ongeconcentreerd bent of zich niet lekker voelt.
Veiligheidsinstructiesvoor batterijen / accu's
■ LEVENSGEVAAR!
Houd batterijen / accu's buiten het bereik van kinderen. Raadpleeg bij inslikken onmiddellijk een arts!
EXPLOSIEGEVAAR!
Laad niet oplaadbare batterijen nooit op. Sluit de batterijen / accu's niet kort en / of open deze niet. Daardoor kan de batterij oververhit raken, in brand vliegen of exploderen.
Gooi batterijen / accu's nooit in het vuur of water.
Stel batterijen / accu's nooit bloot aan mechanische belastingen.
Risico dat de batterijen / accu's lekken
Vermijd extreme omstandigheden en temperaturen die invloed op de batterijen / accu's zouden kunnen hebben bijv. radiatoren / direct zonlicht.
Vermijd contact met huid, ogen en slijmvliezen! Spoel in geval van contact met batterijzuur de desbetreffende plekken direct af met voldoende schoon water en raadpleeg onmiddel- lijk een arts!
DRAAG VEILIGHEIDSHAND-SCHOENEN!
Lekkende of beschadigde batterijen / accu's kunnen in geval van huidcontact chemische brandwonden veroorzaken. Draag daarom in dit geval geschikte veiligheidshandschoenen.
Als de batterijen / accu's lekken, dient u deze direct uit het product te halen om beschadigingen te vermijden.
Gebruik alleen batterijen / accu's van hetzelfde type. Gebruik nooit nieuwe en oude batterijen / accu's door elkaar!
Verwijder de batterijen / accu's, als u het product gedurende een langere periode niet gebruikt.
Risico op beschadiging van het product
- Gebruik uitsluitend het aangegeven type batterij/accu!
Plaats de batterijen / accu's volgens de weergegeven polariteit (+) en (-) op batterij / accu en op product.
■ Reinig de contacten van de batterij / accu en die in het batterijvak, voordat u deze plaatst!
Verwijder verbruikte batterijen / accu's direct uit het product.
- Voorbereiding
Benodigd gereedschap en materiaal
Het genoemde gereedschap en materiaal wordt niet meegeleverd. Het gaat hierbij om vrijblijvende informatie en waarden ter oriëntatie. De hoedanigheid van het materiaal is afhankelijk van de individuele omstandigheden ter plekke.
- Potlood / markeergereedschap
- Spanningzoeker
- Schroevendraaier
- Boormachine
- Boor (ca. ø 6 mm)
- Zijkniptang
- Ladder
- Voor de installatie
Belangrijk: Laat de installatie uitvoeren door een opgeleide elektricien of een voor elektro-installaties bevoegde persoon. Deze persoon moet op de hoogte zijn van de eigenschappen van de lamp en van de aansluitvoorwaarden.
Maak uzelf voor de installatie vertrouwd met alle aanwijzingen en afbeeldingen in deze gebruiksaanwijzing alsook met de lamp zelf.
Wees er voor de installatie zeker van dat de leiding, waaraan de lamp wordt aangesloten, geen spanning heeft. Verwijder hiervoor de zekering of schakel de aardlekschakelaar uit (0-stand).
Controleer hiervoor de spanningsvrijheid met een spanningstester.
- Ingebruikname
Lamp monteren
□ Verwijder de zijdelings aan de aansluitbehui- zing 10 zichtbare fixeerschroeven 3 en ver- wijder de montagehoek 2 aan de achterkant.
Leg om elke schroef (lang) 14 een tandveerring 13.
□ Steek de schroeven 14 van onder door de aansluitbehuizing 10 en de afdekking 10 _a .
□ Schroef de afdekking 10a met nog een tand-veerring 13 en een moer 12 vast. Draai de moeren 12 voorzichtig vast.
Plaats op elke schroef 14 een afstandsdrager 11 en een onderlegplaatje (rubber, groot) 18.
Plaats de glasplaat 17 op de afstandshouder 11. Zorg ervoor dat het decor naar buiten is gericht.
□ Bevestig de glasplaat 17, door het onderlegplaatje (rubber, klein) 16 erop te leggen en het met de dopmoeren 15 vast te schroeven. Let op de juiste fixatie.
□ Markeer de boorgaten met behulp van de large gaten in de montagehoek 2, die bedoeld zijn voor de schroeven 4.
☐ Boor nu de bevestigingsgaten (ca. 6 mm, diepte ca. 30 mm). Zorg ervoor dat u de stroomkabel niet beschadigt.
□ Plaats de pluggen 1 in de boorgaten.
□ Bevestig de montagehoek 2 met de meegeleverde schroeven 4.
□ Open de aansluitkast 7.
□ Steek de stroomkabel (extern) 6 door de beschermende slang 5.
Verbind vervolgens de aansluitkabel van de lamp met behulp van het kroonsteentje 8 met de stroomkabel (extern) 6.
Opmerking: zorg ervoor dat u de losse geleiders van de stroomkabel (extern) 6 steeds juist aansluit: de stroomvoerende geleider, zwart of bruin = symbool L, de nulleider, blauw = symbool N. Deze lamp is bijzonder geïsoleerd en mag niet op een beschermende geleider worden aangesloten.
□ Sluit de aansluitkast 7.
□ Schroef nu de lamp met behulp van de fixeerschroeven 3 aan de montagehoek 2.
Plaats de zekering weer terug of schakel de hoofdzekering in de zekeringenkast weer in (I-stand).
Uw lamp is nu gereed voor gebruik.
- Batterijen plaatsen/vervangen (afstandsbediening) (afb. B)
Als de reikwijdte van de afstandsbediening 9 afneemt, moet u de batterijen vervangen.
☐ Schuif het batterijvakdeksel aan de achterkant van de afstandsbediening 9 in de richting van de pijl uit de afstandsbediening 9.
□ Verwijder de batterijen.
☐ laBts de nieuwe batterijen (AAA) in de afstandsbediening 9.
Opmerking: de juiste polariteit wordt in het batterijvak van de afstandsbediening 9 weer-gegeven.
☐ Schuif het batterijvakdeksel weer op de afstandsbediening 9.
Lichteffecten met behulp van de afstandsbediening instellen (afb. E B)
Opmerking: de zender van de afstandsbediening 9 bevindt zich aan de andere kant van het batterijvak. Zorg ervoor, dat er zich tussen zender en ontvanger geen hindernissen bevinden. De batterij van de afstandsbediening is reeds geplaatst.
De volgende functies staan ter beschikking:
Toets ON = inschakelen
Toets OFF = uitschakelen
Toets Night Light = functie nachtverlichting (3 helderheden)
Toets Timer 30 min = Automatische uitschakeling na 30 minuten
Cool = lichtkleur wijzigen in koudwit
Warm = Lichtkleur wijzigen in warmwit
Toets Whole Light = neutraal wit licht
- Onderhoud en reiniging
WAARSCHUWING! GEVAAR VOOR ELEKTRISCHE SCHOK!
Verbreek voor de reiniging eerst de verbinding van de lamp met het stroomnet. Verwijder hiervoor de zekering of schakel de aardlekschakelaar uit (0-stand).
WAARSCHUWING! GEVAAR VOOR ELEKTRISCHE SCHOK!
Op basis van de elektrische veiligheid mag de verlichting nooit met water of andere vloeistoffen worden gereinigd of in zijn geheel in water worden gedompeld.
⚠️ VOORZICHTIG! KANS OP BRAND-WONDEN DOOR HETE OPPERVLAKKEN!
Laat de lamp volledig afkoelen.
Gebruik geen oplosmiddelen zoals benzine e.d. De lamp zal hierdoor beschadigd raken.
Gebruik voor de reiniging uitsluitend een droge, pluisvrije doek.
Plaats de zekering weer terug of schakel de hoofdzekering in de zekeringenkast weer in (I-stand).
•Afvoer
De verpakking bestaat uit milieuvriendelijke grondstoffen die u via de plaatselijke recyclingcontainers kunt afvoeren.
Neem de aanduiding van de verpakkingsmaterialen voor de afvalscheiding in acht. Deze zijn gemarkeerd met de afkortingen (a) en een cijfers (b) met de volgende betekenis: 1-7: kunststoffen/20-22: papier en vezelplaten / 80-98: composietmaterialen.
Het product en de verpakkingsmaterialen zijn recyclebaar; verwijder deze afzonderlijk voor een betere afvalbehandeling. Het Triman-logo geldt alleen voor Frankrijk.
Informatie over de mogelijkheden om het uitgediende product na gebruik te verwijderen, verstrekt uw gemeentelijke overheid.
Gooi het afgedankte product omwille van het milieu niet weg via het huisvuil, maar geef het af bij het daarvoor bestemde depot of het gemeentelijke milieupark. Over afgifteplaatsen en hun openingstijden kunt u zich bij uw aangewezen instantie informeren.
Defecte of verbruikte batterijen / accu's moeten volgens de richtlijn 2006/66/EG en veranderingen daarop worden gerecycled. Geef batterijen / accu's en / of het product af bij de daarvoor bestemde verzamelstations.
Milieuschade door foutieve verwijdering van de batterijen / accu's!
Batterijen / accu's mogen niet via het huisvuil worden weggegooid. Ze kunnen giftige zware metalen bevatten en vallen onder het chemisch afval. De chemische symbolen van de zware metalen zijn: Cd = cadmium, Hg = kwik, Pb = lood. Geef verbruikte batterijen / accu's daarom af bij een gemeentelijk inzamelpunt.
• Garantie en service
Garantie
Op dit product verlenen wij 36 maanden garantie vanaf aankoopdatum. Het apparaat werd zorgvuldig vervaardigd en aan een nauwkeurige kwaliteitscontrole onderworpen. Binnen de garantieperiode herstellen wij kosteloos alle materiaal- of productiefouten. Mocht u desondanks tijdens de garantieperiode mankementen constateren, stuur het apparaat dan alstublieft naar het aangegeven serviceadres met vermelding van het volgende artikelnummer: 14124102L.
Beschadigingen door ondeskundig gebruik, negeren van de handleiding of ingrepen door niet-geautoriseerde personen zijn van de garantieverlening
uitgesloten. Dit geldt eveneens voor aan slijtage onderhevige delen (zoals bijv. verlichtingsmiddelen). Door de garantieservice wordt de garantieperiode niet verlengd noch vernieuwd.
Serviceadres
Houd alstublieft de kassabon en het artikelnummer (bijv. IAN 12345) voor alle aanvragen als bewijs voor de koop gereed.
●Conformiteitsverklaring CE
Dit product voldoet aan de eisen van de van toepassing zijnde Europese en nationale richtlijnen De conformiteit is aangetoond. Desbetreffende verklaringen liggen ter inzage bij de fabrikant.
