Le présent guide d’utilisation et tout autre encart sont considérés comme faisant partie du produit. Ils contiennent des informations importantes sur la sécurité, l’utilisation et la mise au rebut du produit. Avant d’utiliser le produit, veuillez vous familiariser avec toutes les instructions relatives à son fonctionnement et à la sécurité. Veuillez conserver tous les documents pour consultation ultérieure et les remettre, avec le produit, au prochain propriétaire. Veuillez consulter notre site Web pour obtenir la version la plus récente de notre guide d’utilisation. Les messages d’avertissement suivants apparaissent dans le présent guide d’utilisation : DANGER Indique une situation dangereuse comportant un degré ÉLEVÉ de risque qui, si elle n’est pas évitée, causera la mort ou des blessures graves. Veuillez porter particulièrement attention aux instructions qui visent à éviter ce risque important de danger. AVERTISSEMENT Indique une situation dangereuse comportant un degré MOYEN de risque qui, si elle n’est pas évitée, pourrait causer la mort, des blessures graves, des blessures mineures ou modérées ou des dommages matériels potentiels. INSTRUCTIONS IMPORTANTES Les remarques importantes fournissent des renseignements additionnels qui vous aideront à mieux manipuler l’appareil. UTILISATION PRÉVUE : Ce produit est conçu pour faire circuler l’air uniquement dans les pièces intérieures. Il n’est pas conçu pour une utilisation commerciale ou industrielle. Le fabricant n’assume aucune responsabilité quant aux dommages survenant à la suite du non-respect de ces instructions ou d’une utilisation inadéquate du produit. Ces actions entraîneront l’annulation de la garantie du produit. AVERTISSEMENT – Lors de l’utilisation d’appareils électriques, il faut toujours suivre des précautions de base an de réduire le risque d’incendie, de décharge électrique et de blessure, y compris ce qui suit : AVERTISSEMENT Dangers pour les enfants et autres personnes à risque. Cet appareil peut être utilisé par des enfants INSTRUCTIONS IMPORTANTES

Ne laissez pas le cordon d'alimentation entrer en contact avec de l'eau ou des endroits humides.

Ne placez pas le cordon d'alimentation à proximité de sources de chaleur, telles que des radiateurs ou des radiateurs. BRANCHEMENT ÉLECTRIQUE : L’appareil peut être branché uniquement dans une prise électrique 230 V~50 Hz CA adéquate reliée au réseau électrique public. DANGER Risque de décharge électrique. Tout contact avec des ls ou des composants sous tension peut être fatal! Ne pas toucher le produit avec des mains mouillées ou humides. Ne pas faire fonctionner un produit si son cordon ou sa che sont endommagés, après une défaillance du produit, ou après que le produit est tombé ou a été endommagé d’une quelconque façon. Jeter le produit ou le retourner à un établissement de réparation autorisé pour le faire examiner et/ou réparer an d’éviter tout danger. Ne pas étirer le cordon ni le tendre excessivement. Ne pas insérer de corps étrangers dans les orices d’entrée ou de sortie, et ne pas laisser de corps étrangers pénétrer ces orices. Le non-respect de cette précaution pourrait causer un risque de décharge électrique ou d’incendie, ou endommager le produit. Éteindre toutes les commandes avant de débrancher l’appareil. Débrancher l’appareil de la prise quand il ne sert pas pendant de longues périodes. Ne pas ouvrir le boîtier de l’appareil. Pour éviter tout risque de décharge électrique, tous les entretiens et toutes les réparations doivent être effectués par un centre de service autorisé de Vornado. Seules des pièces de rechange originales doivent être utilisées. Pour assurer la sécurité, toujours débrancher l’appareil en cas d’orage. AVERTISSEMENT Risques liés à une installation inadéquate. Veuillez suivre attentivement les directives suivantes pour éviter de mettre les gens ou les biens en danger. S’assurer d’utiliser une prise électrique murale accessible pour qu’il soit possible de débrancher facilement l’appareil en cas d’urgence. An de réduire les risques d’incendie ou de décharge électrique, ne pas utiliser ce produit avec un dispositif externe de régulation de la vitesse à semi-conducteurs. An de réduire le risque d’incendie, de décharge électrique et de blessures, ne pas utiliser le produit dans une fenêtre. âgés d’au moins 12 ans et des personnes dont les capacités physiques, sensorielles ou mentales sont réduites, ou qui manquent d’expérience et de connaissances, pourvu que quelqu’un les surveille ou leur explique la façon sûre d’utiliser l’appareil an qu’ils comprennent les risques potentiels. Les enfants ne doivent pas s’amuser avec cet appareil. Les enfants ne doivent pas effectuer le nettoyage ni l’entretien de l’appareil, sauf sous supervision. Ce produit et son matériel d’emballage ne sont pas des jouets et doivent être gardés hors de la portée des enfants. AVERTISSEMENT Risques liés à une utilisation et à une manipulation non prévues. Veuillez suivre attentivement les directives suivantes pour éviter de mettre les gens ou les biens en danger. Ne pas utiliser ce produit à l’extérieur et ne pas l’exposer directement aux intempéries. Ne pas utiliser cet appareil dans les climats tropicaux humides. Si le produit passe d’un endroit froid à un endroit chaud (par ex., pendant son transport), de la condensation pourrait se former dans l’appareil. Attendre que la température de l’appareil atteigne la température ambiante avant de l’utiliser. Ne pas utiliser ce produit sur des surfaces humides ou trempées. Ne pas utiliser ce produit dans une baignoire ou une douche, et ne pas le placer quelque part d’où il pourrait tomber dans une baignoire, une machine à laver, une piscine ou tout autre contenant d’eau. Ne pas immerger ce produit dans l’eau et ne pas laisser l’eau dégoutter dans le boîtier du moteur. Ne pas utiliser le produit près d’un appareil de chauffage, d’un foyer, d’un four ou d’autres sources de chaleur à température élevée. Ne pas placer ce produit trop près des draperies ou d’autres tissus non attachés, car l’appareil pourrait les aspirer par ses ouvertures, ce qui entraverait la circulation d’air et endommagerait le moteur. Ne pas se servir du cordon pour transporter ce produit ni utiliser le cordon comme une poignée, sinon le câblage interne risque d’être endommagé. Ne pas débrancher l’appareil en tirant sur le cordon ni tendre excessivement le cordon. Pour débrancher l’appareil, tirer sur la che, pas le cordon. Ne pas faire passer le cordon sous un tapis. Ne pas recouvrir le cordon d’une carpette, d’un tapis d’escalier ou de corridor, ou d’un revêtement similaire. Ne pas faire passer le cordon sous un meuble ou un appareil électrique. Faire passer le cordon à l’écart des zones passantes, dans un endroit où il ne peut faire trébucher les gens. Pour éviter de faire trébucher les gens, enrouler/ranger le cordon d’alimentation de façon sûre.

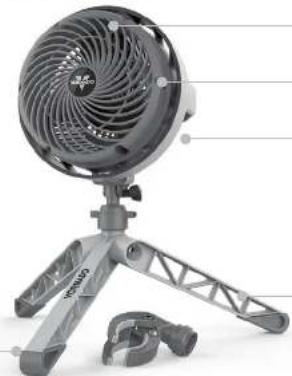

Ne pas altérer ou modier ce produit de quelque façon que ce soit.43 Français 42 Français CARACTÉRISTIQUES GRILLE AMOVIBLE Facilite le nettoyage.

CONCEPTION À L’ÉPREUVE

Résiste aux doigts curieux.

MOTEUR PUISSANT CERTIFIÉ IP-54À

l’épreuve de la poussière, moteur ayant une longue durée de vie avec une grande endurance face aux rigueurs du travail.

Une installation et un démontage rapide, un entreposage pratique

ASSEMBLAGE SANS OUTILS

SE FIXE AU MUROption de montage au mur pour plus de possibilités. NTERRUPTEUR À LEVIER Interrupteur à levier double surdimensionné pratique pour les gants.

Une tête pivotant à 360° an de diriger l’air dans la direction désirée.

Le produit restera, là où vous l’aurez placé.

CORDON D’ALIMENTATION EXTRA

LONG DE 2,4m (8pi) Bonne longueur de cordon en plus d’un branchement sécuritaire au mur. Renseignements au sujet de la déclaration de conformité de la CE Ce produit est conforme à toutes les directives pertinentes et nécessaires de la CE, y compris : - la directive « Basse tension » (DBT); - la directive sur la compatibilité électromagnétique (CEM); - la directive sur les produits liés à l’énergie (ErP); - la directive sur la limitation de l’utilisation de certaines substances dangereuses (RoHS); - la directive sur l’enregistrement, l’évaluation, l’autorisation et la restriction des produits chimiques (REACH). La déclaration de conformité complète est enregistrée et peut être fournie par l’importateur. RECYCLAGE DE L’EMBALLAGE : L’emballage protège l’appareil contre les dommages durant le transport. Les matériels d’emballage ont été sélectionnés en fonction de leurs propriétés écologiques et des technologies d’élimination. Ils peuvent donc être recyclés. Mettez tous les matériels d’emballage au rebut de façon à respecter l’environnement. Recyclage des DEEE Mise au rebut des déchets d’équipements électriques et électroniques : cette indication signale que, dans l’UE, ce produit ne doit pas être mis au rebut avec les déchets domestiques. Par mesure de prévention pour l’environnement et la santé humaine, il est essentiel de le recycler de façon responsable selon le principe de réutilisation des ressources matérielles. Pour retourner votre appareil usagé, veuillez utiliser les systèmes de collecte et de reprise ou contacter le détaillant qui vous a vendu le produit. Celui-ci peut reprendre le produit an de le faire recycler d’une façon qui respecte l’environnement.45 Français 44 Français COMMANDES

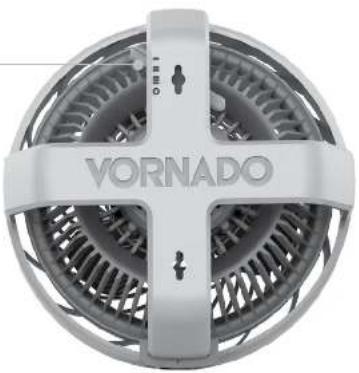

Choisir entre les vitesses Élevé (III), Moyen (II), Faible (I), ou éteignez la ventilation (O). UTILISATION L'EXO5 peut être utilisé de trois façons différentes.

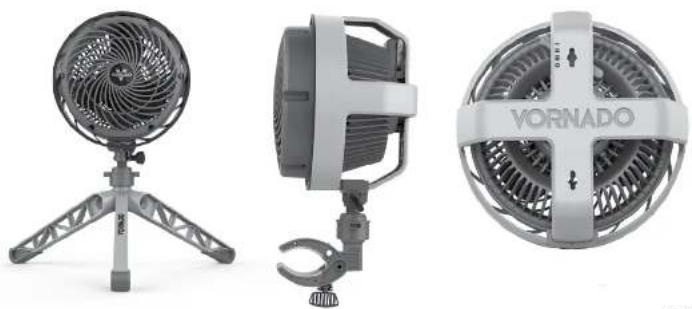

1. AVEC LA BASE DE TRÉPIED 2. AVEC LA PINCE 3. AVEC LE MONTAGE AU MUR47

Français 46 Français ASSEMBLAGE L'EXO5 peut être utilisé de trois fa çons différentes.

1. Attacher le joint à rotule (B) et la tête du

ventilateur EXO5 (A) à un emplacement plat de la cage de roulement (C). Avant de procéder, s’assurer que le bouton est bien serré et que le joint à rotule (B) est bien xé à la tête du ventilateur (A). Ne pas coincer le cordon d’alimentation entre le joint à rotule (B) et la tête du ventilateur (A).

2. Pour attacher la tête de ventilateur et le joint à

rotule assemblés à la pince (E) ou au trépied (F), insérer l’une de ces pièces sous le joint à rotule (D) et tourner jusqu’à ce que ce soit bien serré.

3. Pour retirer la pince (E) ou le trépied (F) tourner

pour desserrer la pièce.

Remarque: NE PAS installer sur des surfaces glissantes ou graisseuses puisquele produit risque de ne pas bien tenir. S’assurer que la surface solide peut soutenir le poids du produit. Remarque: Le produit doit être utilisé avec le trépied (B) en position complètement élargi et xé solidement à la tête de ventilation (A). Remarque: Dans les deux cas, acheminer le cordon électrique de façon à ce qu’on ne puisse pas le tirer ou trébucher dessus. Essayer de ne pas placer le produit là où l’on pourrait facilement le heurter. UTILISATION ATTACHE AVEC LE TRÉPIED ATTACHEMENT PAR LA PINCE

1. Après avoir assemblé le produit, placer l’article à plat et niveler la

surfacecomme il est montré ci-dessous.

2. Pour régler l’angle de la tête, desserrer le raccord entre la tête

du ventilateur (A) et le trépied (B) en tournant, régler à la position désirée et tourner an de serrer le raccord de nouveau.

1. Après l’assemblage du produit, tourner le bouton-serrure (C) an

d’ouvrir la pince (D).

2. Placer la pince (D) sur une surface solide d’une épaisseur allant

la pince (D) est totalement xée sur la surface solide avant de la relâcher.

C49 Français48 Français Remarque: Suspendre le produit en utilisant des vis larges qui soutiendront le produit sur un emplacement solide. Faites attention de ne pas suspendre le produit d’une façon qui empêcherait le fonctionnement normal du ventilateur ou qui pourrait endommager le cordon. Acheminer le cordon électrique de façon à ce qu’on ne puisse pas le tirer ou trébucher dessus. Essayer de ne pas placer le produit là où l’on pourrait facilement le heurter. UTILISATION

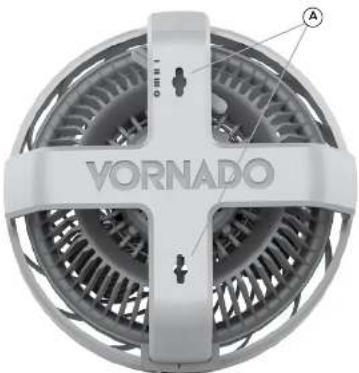

1. Placer les entrées de clé (A) vers l’arrière du produit.

2. Dessiner deux cercles au crayon sur le mur an de marquer le lieu

où le produit sera installé. Les cercles doivent être tous deux à 5pi du centre. REMARQUE: Il est recommandé d’installer le EXO5 sur une surface dure ou un montant. NE PAS suspendre le produit au plafond. Utiliser des xations pour cloison sèche si vous ne pouvez pas faire l’installation sur un montant.

3. Percer le mur à l’aide de2 vis à tête tronconique no10 (les vis ne

sont pas incluses). Les vis doivent pouvoir supporter 4,5kg (10lb).

4. Laisser environ 6mm (¼po) de chaque vis à l’extérieur.

5. Placer les portions plus larges des entrées de clé par-dessus les

6. Faire glisser le produit jusqu’à ce que les vis soient à l’intérieur de

la partie étroite des entrées de clé et que le produit soit xé à la surface.

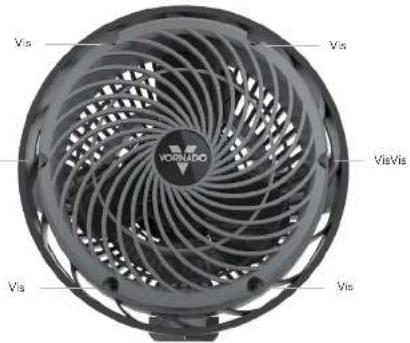

1. Retirer les 6vis sur le devant de la grille.

2. Époussetez ou lavez la grille avant à l’aide d'un

liquide vaisselle doux. Ne mettez pas la grille au lave-vaisselle. La chaleur excessive pourrait déformer le plastique.

3. Pour rattacher la grille, aligner les 6 les trous et

remettre les vis. Utilisez la brosse de votre aspirateur pour aspirer toute la poussière accumulée sur la grille avant et les entrées d’air. NETTOYAGE RETRAIT DE LA GRILLE Tournevis requis. AVERTISSEMENT : Assurez-vous de bien éteindre le ventilateur et débrancher le circulateur avant de retirer la grille an de réduire les risques de décharge électrique et de blessure. Remarque: Le moteur est lubrié en permanence ; il n’est donc pas nécessaire de le graisser. Vis VisVis Vis Vis Vis51 Français50 Français NETTOYAGE

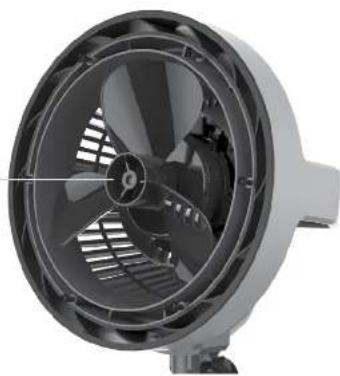

1.Enlevez la pale de l’arbre en la tournant dans le sens des aiguilles d'une montre pour la desserrer. Retirer la rondelle. Tirez la pale de l’arbre.

2. Essuyez la pale à l’aide d’un chiffon humide. Si le ventilateur

est utilisé dans un lieu graisseux, comme une cuisine, il peut être nécessaire d’utiliser un savon doux ou un nettoyant domestique. N’utilisez pas de solvants. Ne mettez pas la pale au lave-vaisselle. La chaleur excessive pourrait déformer le plastique.

3. Pour remettre la pale, assurez-vous que le côté plat de l’arbre

est directement aligné sur le côté plat correspondant de l’emboîtement de la pale. Poussez la pale pour l’enfoncer complètement sur l’arbre. N’utilisez pas un marteau car il pourrait endommager les pièces. Réinstaller la rondelle et l’écrou.

AVERTISSEMENT : Assurez-vous de bien éteindre le ventilateur

et débrancher le circulateur avant de retirer la grille an de réduire les risques de décharge électrique et de blessure. Écrou DÉPANNAGE

CAUSE POSSIBLE ET SOLUTIONPROBLÈME

L’appareil n’est pas branché. Branchez le cordon d’alimentation dans une prise électrique. Modèle 683DC uniquement - Assurez-vous que le cordon d’alimentation CA est branché au bloc d’alimentation élec- trique et que le cordon CC est branché au ventilateur. Vériez le réglage des vitesses sur le ventilateur. L’appareil est endommagé ou doit être réparé. Cessez d’utiliser l’appareil et débranchez-le. Contactez le service à la clientèle pour obtenir de l’aide. La prise est usée ou endommagée. Essayez d’utiliser une autre prise ou contactez un électricien compé- tent. L’appareil a été réglé sur une vitesse faible. Utilisez une vitesse plus élevée. La circulation d’air est entravée. Éliminez l’obstacle. Dirigez la circulation d’air vers l’utilisateur. L’appareil ne se met pas sous tension. La circulation d’air est faible ou lente.53 Français 52 Français Description Symbole Unité Valeur Tension d'entrée V 220 - 240 Fréquence de tension du secteur Hz 50 Classe de protection Class II / Dimensions W x H x D (cm) 47.8 x 50 x

Poids Approx. (g) 2712 Alimentation électrique du ventilateur P Watts (W) 35.35 Débit d’air maximal prévu du ventilateur F m

/min 21.87 Valeur de service SV (m

dB(A) 67.8 Vitesse maximale de l’air c m/sec 3.219 Norme de mesure de la valeur de service IEC 60879: 1986 corr(1992) GB/T 13380-2007 Coordonnées pour l’obtention de plus amples renseignements Vornado Air LLC 415 East 13th Street Andover, KS 67002 USA

AUTRES RENSEIGNEMENTS SUR LE PRODUIT

ANS SATISFACTION GARANTIE *Limité les conditions de garantie et de réparation et les conditions Vous recevrez une volontaire 5 ans garantie du fabricant de la date d’achat sur les matériaux et de fabrication du produit. Garantie du fabricant de cette étendue est valable pour tous les clients en Europe. Les réclamations de garantie légale ne sont pas affectées par le présent règlement additionnel. Le fabricant n’assume aucune responsabilité quant aux dommages survenant à la suite du non-respect de ces instructions ou d’une utilisation inadéquate du produit. Ces actions entraîneront l’annulation de la garantie du produit. Cette garantie ne s’applique pas aux vices qui résultent d’une utilisation abusive du produit, de sa modication, de la réparation du produit ou de son entretien s’ils n’ont pas été effectués par Vornado ou un centre de service autorisé, d’une manutention inadéquate, d’un entretien inadéquat, d’un usage commercial du produit, ni des dommages survenus lors de la livraison ou causés par des catastrophes naturelles. Il n’est pas recommandé d’effectuer des modications non autorisées du produit, de faire réparer le produit dans un centre de réparation non autorisé ou d’utiliser des pièces de rechange non approuvées, sinon tout effet négatif sur le produit ne sera pas couvert par les garanties du produit ni par les services de soutien. La garantie ne couvre pas les dommages causés par un usage inapproprié ou non conforme au guide d’utilisation, entre autres (sans s’y limiter), si le produit est exposé à l’humidité, à des températures extrêmes, aux intempéries, à la corrosion ou à l’oxydation, si des liquides se déversent sur le produit, si des substances chimiques entrent en contact avec le produit ou tout autre incident que le fabricant ne peut contrôler ou prévoir de façon raisonnable. Pour que le produit soit traité par le département de service, il est nécessaire d’envoyer un reçu ou une facture. La totalité des renseignements techniques, des données et des instructions d’installation, de branchement et de fonctionnement du présent guide d’utilisation sont conformes aux informations les plus récentes au moment de l’impression. Le contenu du présent guide d’utilisation peut différer légèrement du produit réel. Consultez tout autre document joint en annexe. Tous les noms d’entreprise et de produit sont des marques de commerce de leurs propriétaires respectifs. © Tous droits réservés. Consulter la pour dernière couverture du guide du propriétaire pour l’Information de l’importateur et votre centre de Service autorisé.
