HT5510 - Taille-haies DOLMAR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Taille-haies électrique
Marque	Dolmar
Modèle	HT5510
Longueur de la lame	550 mm
Course de coupe (passes par minute)	1500 min⁻¹
Longueur totale	970 mm
Poids net (selon EPTA 01/2014)	4,3 - 4,5 kg
Alimentation	Secteur monophasé, 230 V (selon plaque signalétique)
Double isolation	Oui (classe II)
Niveau de pression sonore (LpA)	86,5 dB(A) (K=0,7 dB(A))
Niveau de puissance sonore (LWA)	94,5 dB(A) (K=0,7 dB(A))
Vibrations (taillage de haie)	4,4 m/s² (K=1,5 m/s²)
Système d'allumage	Triple gâchette (A, B, C) – sécurité deux mains
Capacité de coupe maximale	Branches jusqu'à 10 mm de diamètre
Accessoires inclus	Couvercle de protection, récepteur de copeaux (optionnel), crochets de cordon
Entretien de la lame	Lubrification toutes les heures avec huile machine
Conditions d'utilisation	Ne pas utiliser sous la pluie ou par temps humide
Norme de sécurité	Conforme CE, double isolation, disjoncteur différentiel recommandé (30 mA)
Réparabilité	Pièces de rechange Makita/Dolmar, réparation par centres agréés

FOIRE AUX QUESTIONS - HT5510 DOLMAR

Comment démarrer le taille-haies Dolmar HT5510 ?

Pour démarrer, appuyez sur deux des trois gâchettes (A, B ou C). L'outil ne fonctionne que lorsque deux interrupteurs sont actionnés simultanément, ce qui améliore la sécurité.

Quelle est la capacité de coupe maximale ?

Le taille-haies peut couper des branches d'un diamètre allant jusqu'à 10 mm. Pour les branches plus épaisses, utilisez un sécateur avant de tailler.

Comment installer la rallonge électrique ?

Assurez-vous que la rallonge est débranchée. Fixez-la au cordon de l'outil à l'aide du crochet à une distance de 100 à 200 mm du connecteur. Utilisez le crochet de cordon ventral pour éviter une coupure accidentelle.

Puis-je utiliser l'outil sous la pluie ?

Non, n'utilisez jamais le taille-haies sous la pluie ou dans des conditions humides. Le moteur n'est pas étanche et le risque d'électrocution augmente.

Comment entretenir la lame du HT5510 ?

Lubrifiez la lame avec de l'huile pour machines avant chaque utilisation et toutes les heures pendant le travail. Après utilisation, nettoyez la poussière avec une brosse métallique et appliquez de l'huile. Ne lavez pas les lames à l'eau.

Le taille-haies est-il sécurisé pour les débutants ?

Les novices doivent être formés par un utilisateur expérimenté. L'outil ne doit pas être utilisé par des mineurs de moins de 18 ans (sauf formation supervisée). Portez toujours des gants et des chaussures antidérapantes.

Que faire si la lame se bloque ?

Éteignez immédiatement l'outil et débranchez la prise. Retirez les corps étrangers avec une pince, jamais à la main, car la lame pourrait bouger brusquement.

Comment ranger le taille-haies ?

Placez le couvercle de protection sur la lame, puis suspendez l'outil par le crochet du couvercle dans un endroit sec, hors de portée des enfants. Ne le rangez jamais à l'extérieur.

Puis-je remplacer la lame moi-même ?

Oui, en suivant les instructions du manuel. Portez des gants, déposez les vis et le couvercle, puis installez la nouvelle lame. Assurez-vous de graisser l'engrenage avec la graisse fournie. Si vous avez un doute, contactez un centre agréé.

Quels accessoires sont disponibles pour le HT5510 ?

Les accessoires incluent le récepteur de copeaux (pour éviter les feuilles éparpillées), le crochet de cordon ventral et le crochet de cordon de bras. Certains sont en option selon le pays.

MODE D'EMPLOI HT5510 DOLMAR

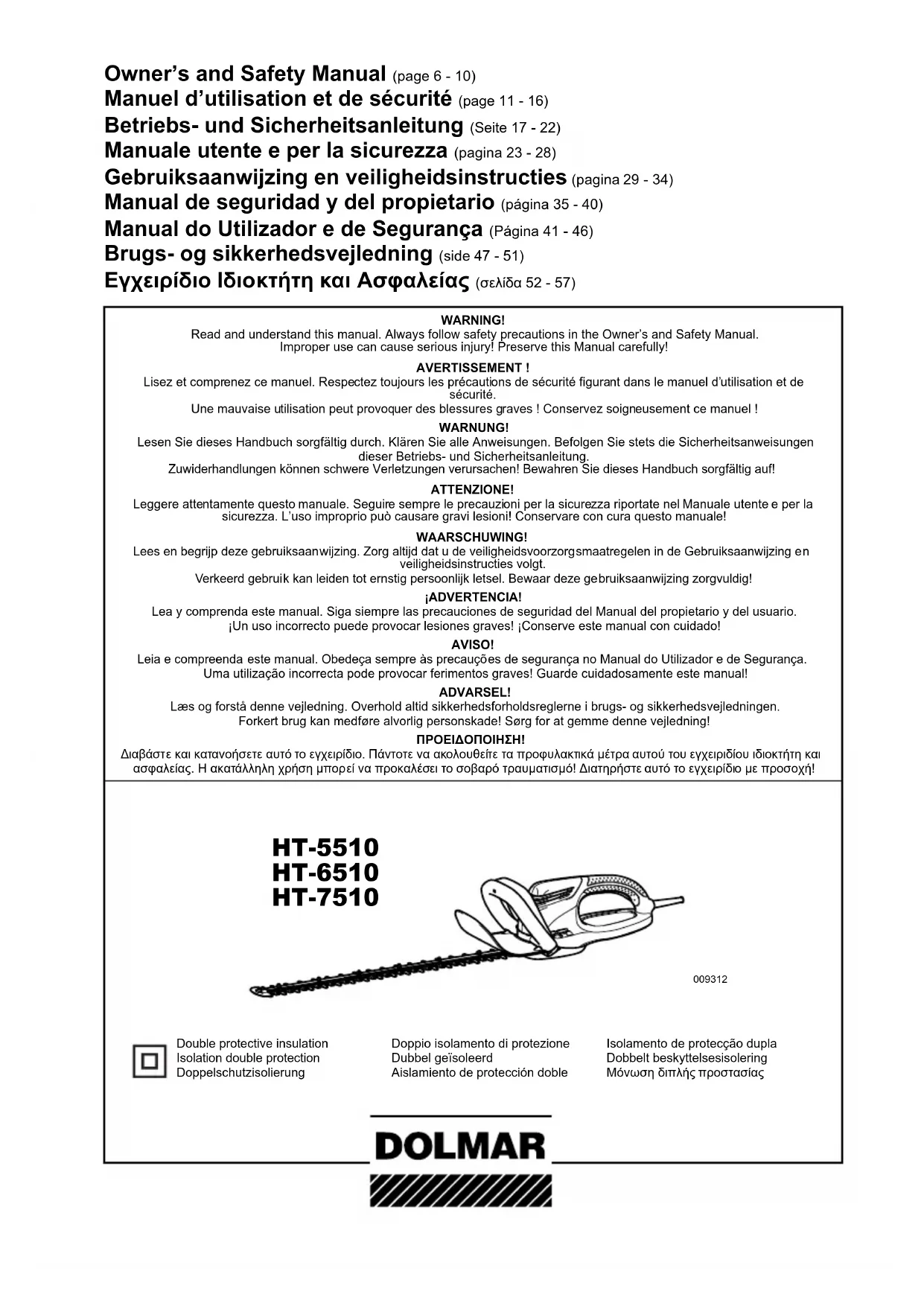

Manuel d'utilisation et de sécurité (page 11 - 16)

Lisez et comprendez ce manuel. Respectez toujours les précautions de sécurité figurant dans le manuel d'utilisation et de sécurité.

Une mauvaise utilisation peut provoquer des blessures graves ! Conservez soigneusement ce manuel !

WARNING!

FRANÇAIS (Instructions d'origine)

Descriptif

1. Gachette B
2. 10 mm
3. Appuyez des deux côts des leviers
4. Gachette A
5. Sens de la taille
6. Deverrouiller les fermoirs
7. Gachette C
8. Inclinez les lames
9. Vis
10. Crochet
11. Surface de la haie à tailler
12. Couvercle de protection de la lame
13. Cordon d'alimentation de l'outil
14. Appuyez
15. Couvercle secondaire
16. Rallonge électrique
17. Récepteur de copeaux
18. Couvercle du carter d'engrenage
19. Fermoir
20. Écrou
21. Bielle
22. Outil
23. Lame de cisailles
24. Ellipse de la lame de cisailles
25. Porte-otutil
26. Récepteur de branches
27. Crochet de cordon ventral
28. Fermoirs
29. Cordon
30. Installez les fermoirs dans la rainure
31. Crochet de cordon de bras
32. Rainures

SPÉCIFICATIONS

Modèle HT-5510 HT-6510 HT-7510
Longueur de la lame 550 mm 650 mm	750 mm
Passes par minute (min-1) 1 500 1 500 1	500
Longueur totale 970 mm	1 049 mm	1 157 mm
Poids net	4,3 - 4,5 kg	4,3 - 4,5 kg	4,3 - 4,5 kg
Niveau de sécurité	☐/II

• Étant donné l'évolution constante de notre programme de recherche et de développement, les spécifications containues dans ce manuel sont sujettes à des modifications sans préavis.
• Les specifications peuvent varier suivant les pays.
  Poids conforme à la procédure EPTA 01/2014

Symbole

END220-7

Les symboles utilisés pour l'outil sont indiqués cédssous.

Assurez-vous d'avoir bien compris leur signification avant d'utiliser l'outil.

transposition dans la législation nationale, les apparciels électriques doivent être collectés à part et être soumis à un recyclage respectieux de l'environnement.

....Reportez-vous au manuel d'instructions.

DOUBLE ISOLATION

... Porter une protection oculaire.

DANGER - Gardez vos mains à l'écart de la lame.

Gardez à l'abri de la pluie.

Débranche immédiatement la fiche du secteur si le cable est endommagé ou coupé.

Pour les pays européens uniquement
Ne pas jeter les apparèils électriques dans les ordures menagères!

Conformément à la directive française relative aux déchets d'équipements électriques et électroniques (DEEE), et à sa

Utilisations

ENE014-1

Cet outil est concu pour le taillage des haies.

Alimentation

ENF002-2

L'outil ne doit être raccordé qu'à une alimentation de la même tension que cette qui figure sur la plaque signalétique, et il ne peut fonctionner que sur un courant secteur monophasé. Résilisé avec une double isolation, il peut de ce fait être alimenté sans mise à la terre.

Consignes de sécurité générales pour outils ELECTriques GEA010

GEA010-2

AVERTISSEMENT: Veuillez dire les consignes de sécurité, instructions, illustrations et specifications qui accompagnent cet outil electrique. Le non-respect de toutes les instructions indiquées ci-dessous peut entraîner une electrocution, un incendie et/ou de graves blessures.

Conservez toutes les mises en garde et instructions pour reférence ultérieure.

Le terme « outil électricque » dans les avertissements fait réference à l'outil électricque alimenté par le secteur (avec

cordon d'alimentation) ou à l'outil électrique fonctionnant sur batterie (sans cordon d'alimentation).

CONSIGNES DE SECURITE POUR TAILLE-HAIE GEB041-11

GEB041-11

1. Prenez soit de n'approcher aucune partie du corps de la lame. Ne retirez pas le matériel coupé, ni ne tenez le matériel à couper lorsque les lames sont en mouvement. Les lames continuent de bouger même après que l'interrupteur est en position d'arrêt. Un moment d'inattention en cours d'utilisation du taille-haie peut entraîner des blessures graves.
2. Transportez le taille-haie par la poignée avec la lame arrêtée et enPNANT soin de ne pas actionner l'interrupteur d'alimentation.En transportant correctement le taille-haie, vous diminuiez le risque d'un demarrage intempestif et le risque de blessure presente par les lames.
3. Lors du transport ou du rangement du taille-haie, mettez toujours en place le couvre-lame. Une manipulation correcte du taille-haie réduira le risque de blessure représenté par les lames.
4. Lorsque vous dégagez un matériel bloqué ou dépannez l'appareil, assurez-vous que tous les interrupteurs d'alimentation sont en position d'arrêt et que le cordon d'alimentation est débranché. Le déclenchement inopiné du taille-haie pendant que vous dégagez un matériel bloqué ou dépannez l'appareil peut provoquer de graves blessures corporelles.
5. Tenez le taille-haie uniquement par ses surfaces de prise isolées, car la lame pourrait entrairen contact avec le cablage caché ou son propre cordon. Le contact des lames avec un fil sous tension peut transmettre du courant dans les pièces métalliques exposées du taille-haie et électrocuter l'opérateur.
6. Éloignez les cordons d'alimentation et les câbles de la zone de coupe. Les cordons d'alimentation ou les câbles peuvent être cachés derrière les haies ou les buissons et peuvent être coupés accidentellement par la lame.
7. N'utilise pas le taille-haie par mauvais temps, particulièrement en cas d'orage. Vous évitez ainsi d'être frappé par la foudre.
8. N'utilisez pas le talle-haie sous la pluie ou dans des conditions mouillées ou très humides. Le moteur électrique n'est pas étanche.
9. Les utilisateurs novices doivent être formés par un utilisateur de taille-haie experimenté pour leur montré comment l'utiliser.
10. Le talle-haie ne doit pas etre utiliser par des enfants ou des adolescents de moins de 18 ans. Cette restriction peut ne pas s'appliquer aux mineurs de plus de 16 ans sils sont en cours de formation sous la surveillance d'un expert.

11. N'utilisez le taille-haie que si vous étés en bonne condition physique. Si vous étés fatigué, votre attention sera réduite. Redoublez de précaution à la fin d'une journée de travail. Travailliez toujours en faisant preuve de calme et de prudence. L'utilisateur est responsable de tous les dommages causés à des tiers.

12. N'utilisez jamais le taille-haie sous l'emprise d'alcool, de droques ou de médicaments.

13. Assurez-vous que la tension et la fréquence de l'alimentation correspondent aux specifications qui figurent sur la plaque d'identification. Nous recommendons l'utilisation d'un disjoncteur différentiel résiduel (disjoncteur de fuite à la terre) au courant de déclenchement de 30 mA ou moins, ou un protecteur de courant de fuite à la terre.
14. Les gants de travail en cuir robuste font partie de l'équipement de base du taille-haie, et leur port est obligatoire pendant que vous l'utilise. Portez également des chaussures solides à semelles antidérapantes.
15. Avant de commencer la tâche, assurez-vous que le taille-haie est dans un bon état de marche sécuritaire. Assurez-vous que les carters de protection sont correctement installés. Vérifiez si le cable est endommagé avant de commencer la tâche et replacez-le au besoin. Le taille-haie ne doit pas être utilisé tant qu'il n'est pas complètement assemblé.
16. Éloignez le cable de la zone de coupe. Travailliez toujours de sorte que la rallonge se trouve derrière vous.
17. Retirez immédiatement la fiche de la prise secteur si le cable est endommagé ou coupé.
18. Assurez-vous que vous avez une bonne assise avant la mise en marche.
19. Il est très dangereux de se pencher trop loin avec un taille-haie, particulièrement depuis une échelle. Ne travailliez pas depuis une surface bancale ou molle.
20. Tenez l'outil fermement lorsque vous l'utilisez.
21. Vérifiez l'absence de corps étrangers comme du fil barbelé ou un câblage caché dans les haies et les buissons avant d'utiliser l'outil.
22. Coupez immédiatement le moteur et débranchez la fiche secteur si le coupoir entre en contact avec une clôture ou un autre object dur. Vérifiez si le coupoir est endommagé et réperez-le sur-le-champ, le cas échéant.
23. Avant de vérifier le coupoir, de le dépanner ou de retarder les matériaux pris dedans, éteignez toujours le taille-haie et débranchez la fiche secteur.
24. Éteignez le taille-haie, puis débranchez et sécurisez la prise secteur avant de proceder à l'entretien.
25. Lorsque vous déplacez le taille-haie dans un autre endroit, y compris pendant le travail, débranchez toujours la fiche secteur et placez le couvre-lame sur les lames de coupe. Ne transportez jamais le taille-haie avec le coupoir fonctionnant. Ne saississez jamais le coupoir avec les mains.
26. Nettoyez le taille-haie et particulièrement le coupoir après utilisation et avant de le ranger pendant une période prolongée. Huilez légèrement le coupoir et mettez le couvercle en place. Le couvercle fourni avec l'appareil peut être accroché au mur, fournissant un moyen sur et pratique pour ranger le taille-haie.
27. Rangez le taille-haie avec son couvercle en place dans une piece sèche. Gardez-le hors de portée des enfants. Ne rangez jamais le taille-haie à l'extérieur.
28. Ne dirigez jamais les lames de cisaille vers vous-même ou quelqu'un d'autre.
29. Si les lames cèssent de bouger, car des corps étrangers sont collés entre elles pendant le

fonctionnement, éteignez l'outil et débranchez la fiche secteur, puis ozez les corps étrangers en utilisant un outil comme une pince. Šter les corps étrangers à la main présente un risque de blessure, du fait que les lames peuvent bouger en réaction au retrait des corps étrangers.
30. Évitez les environnements dangereux. N'utilise pas l'outil dans un endroit humide, ni ne l'exposez à la pluie. Le risque d'électrocution augmente si de l'eau penètre dans l'outil.

CONSERVEZ CES INSTRUCTIONS.

AVENTISSEMENT:

NE vous laissez PAS tromper (au fil d'une utilisation répetée) par un sentiment d'aisance et de familiarité avec l'outil, en négligeant le respect rigoureux des consignes de sécurité qui l'accompagnet. Si vous N'UTILISEZ pas cet outil de façon SURE et ADEQUATE, vous courez un risque de blessure grave.

DESCRIPTION DU FONCTIONNEMENT

ATTENTION :

Assurez-vous toujours que l'outil est etéint et débranché avant de le régler ou de vérifier son fonctionnement.

Interrupteur (Fig. 1)

Pour votre sécurité, cet outil est équipé d'un triple système d'allumage. Pourmettre l'outil sous tension, appuyez sur deux des trois gachettes A,B et C.Pourmettre l'outil hors tension,relâchez une ou les deux gachettes enfoncées.Lasésquence d'allumage importepe peu car l'outil démarre uniquement lorsque les deux interrupteurs sont actifs.

Coupe droite (Fig. 2)

Pour tailler la haie de manière droite, appuyez sur les gâchettes A et B.

Coupe verticale (Fig. 3)

Pour couper vers le haut avec les deux mains, appuyez sur les gâchettes B et C et déplacez l'outil devant votre corps.

Coupe éloignée (Fig. 4)

Pour tailler la haie dans une zone éloignée à l'aide des deux mains, appuyez sur les gachettes A et C.

ASSEMBLAGE

ATTENTION :

• Avant d'effectuer toute intervention sur l'outil, assurez-vous toujours qu'il est eteint et debranché.

Installes la rallonge electrique

ATTENTION :

Assurez-vous que la rallonge est débranchée de la prise secteur. (Fig. 5)

Lors de l'installation de la rallonge électrique, fixez-la au cordon de l'outil à l'aide du crochet. Fixez le fermoir à une distance de 100 - 200 mm environ du connecteur de la rallonge électrique. Vous évitez ainsi tout débranchement accidentel.

Crocket de cordon ventral

ATTENTION :

Fixez le porte-outil du crochet de cordon ventral uniquement à la rallonge électriche. Ne le fixez pas à un emplacement plus proche de l'outil, au-delà du crochet. Le non-respect de cette instruction risque de provoquer un accident ou des blessures corporelles.
- Attachez fermement un fermoire du crochet au cordon de l'outil et l'autre fermoire du crochet à la rallonge électrique. Si vous faites fonctionner l'outil en utilisant un seul fermoire, vous risquez de provoquer un accident et des blessures.

L'utilisation du crochet du cordon ventral permet de réduire les risques de coupure accidentelle de la rallongé électrique lorsque celle-ci est lâche. (Fig. 6)

Appuyez ou tirez sur le cordon à travers l'ouverture du porte-otil. (Fig. 7)

ATTENTION :

• Ne forcez pas l'ouverture du porte-outil. Le non-respect de cette instruction risque d'entrainer la déviation du porte-outil et de l'endommager.

Crocket de cordon de bras (accessoire)

ATTENTION :

Fixez le porte-outil du crochet de cordon de bras uniquement à la rallonge électrique. Ne le fixez pas à un emplacement plus proche de l'outil, au-delà des fermoirs du crochet. Le non-respect de cette instruction risque de provoquer un accident ou des blessures corporelles.
- Attachez fermement un fermoire du crochet au cordon de l'outil et l'autre fermoire du crochet à la rallonge électrique. Si vous faites fonctionner l'outil en utilisant un seul fermoire, vous risquez de provoquer un accident et des blessures.

L'utilisation du crochet du cordon de bras permet de réduire les risques de coupure accidentelle de la rallongé électrique lorsque celle-ci est lâche. (Fig. 8)

Attachez fermement le crochet du cordon de bras auprès de votre bras et passerez la rallonge électrique à travers le porte-outil. La longueur de la bande du crochet du cordon de bras est régliable.

REMARQUE:

• Ne passes pas la rallonge électrique à travers la bande.
• Ne forcez pas l'ouverture du porte-outil. Le non-respect de cette instruction risque d'entrainer la déviation du porte-outil et de l'endommager.
• L'utilisation conjointe du crochet du cordon de bras et du crochet du cordon ventral facile l'opération.

UTILISATION

ATTENTION :

• Veillez à ne pas entrer en contact accidentellement avec une clôture métallique ou d'autres objets durs lors de la taille. La lame pourrait se briser et provoquer de graves blessures.
• Il est extrémement dangereux de tendre le bras trop loin avec un taille-haie, en particulier depuis une échelle. Ne travailliez pas sur une surface bancale ou instable.

NOTE:

N'essayez pas de couper les branches d'une épaisseur supérieure à 10 mm de diamètre avec

l'outil. Coupez les branches jusqu'à 10 cm plus bas que la hauteur de coupe à l'aide d'un sécateur avant d'utiliser l'outil. (Fig. 9)

ATTENTION :

• Ne coupe pas les arbres morts ou objets durs similaires. Vous risqueriez d'endommager l'outil. Tenez le taille-haie avec les deux mains, appuyez sur la gachette A ou B et déplacez l'outil devant votre corps. (Fig. 10)

Le fonctionnement de base consiste à incliner les lames dans le sens du taillage et à les déplacer calmement et lentement à une vitesse nominale de 3 à 4 secondes par metre. (Fig. 11)

Pour couper le haut d'une haie de maniere reguliere, vous pouvez attacher une corde au niveau de la hauteur souhaitee de la haie et tailler le long de celle-ci, en l'utilisant comme une ligne de reference. (Fig. 12) La fixation du recepteur de copeaux (accessoire) sur I'outil lors du taillage de la haie de maniere droite peut eviter que les feuilles coupées soient eparpillées. (Fig. 13)

Pour couper le cote d'une haie de maniere reguliere, coupez-la de bas en haut. (Fig. 14)

Taillez le buis ou les rhododendrons de la base vers le haut afin d'obtenir une jolie haie et un travail bien fait. (Fig. 15)

Installation ou dépose du récepteur de copeaux (accessoire)

ATTENTION :

• Assurez-vous toujours que l'outil est hors tension et débranché avant d'instructor ou de retarder le récepteur de copeaux.

REMARQUE :

• Lorsque vous remplacez le récepteur de copeaux, portez toujours des gants, de sorte que vos mains et votre visage ne soient pas en contact direct avec la lame. Le non-respect de cette instruction peut provoquer des blessures corporelles.
• Veillez toujours à-retirer le couvercle de protection de la lame avant dinstaller le récepteur de copeaux.
• Le récepteur de copeaux reçoit les feuilles coupées et facilitate le recueil des feuilles éparpillées. Il s'installe d'un côté comme de l'autre de l'outil. (Fig. 16)

Appuyez sur le récepteur de copeaux situé sur les lames de cisailles de sorte que ses fentes chevauchent les écrous situés sur les lames de cisailles. À ce stade, assurez-vous que le récepteur de copeaux n'entre pas en

contact avec le récepteur de branches dans la partie supérieure des lames de cisailles. (Fig. 17)

À ce stade, vous devez installer le récepteur de copeaux, de sorte que ses crochets s'insèrent dans les rainures de l'unité des lames de cisailles. (Fig. 18)

Pour déposer le récepteur de copeaux, appuyez de chaque côté de son levier de manière à déverrouiller les crochets. (Fig. 19)

ATTENTION :

• Le couvercle de protection de la lame (équipement standard) ne peut pas'être installé sur l'outil lorsque le récepteur de copeaux s'y trouve déjà. Avant de transporter ou de ranger l'outil, désinstallé le récepteur de copeaux, puis installez le couvercle de protection de la lame afin d'éviter que cette-ci soit exposée.

REMARQUE:

• Verifiez que le récepteur de copeaux est installé de manière sécurisée avant de l'utiliser.
• N'essayez jamais de désinstaller le récepteur de copeaux en forçant de manière démesurée lorsque ses crochets sont verrouillés dans les rainures de l'unité de la lame. L'application d'une force excessive risque de l'endommager.

MAINTENANCE

ATTENTION :

• Assurez-vous toujours que l'outil est etéint et débranché avant d'effectuer tout travail d'inspection ou de maintenance.

Nettoyage de l'outil

Pour nettoyer l'outil, essuyez la poussière à l'aide d'un chiffon sec ou imbibé d'eau savonneuse.

ATTENTION :

• N'utilise jamais d'essence, de benzine, de diluant, d'alcool ou de produit similaire. Ces produits risquent de provoquer des décolorations, des déformations ou des fissures.

Maintenance de la lame

Lubrifiez la lame à l'aide d'huile pour machines ou de produits similaires avant d'utiliser l'outil et toutes les heures pendant son fonctionnement.

Après le fonctionnement de l'outil, retirez la poussière des deux côtes de la lame à l'aide d'unerosse métallique, essuyez-la à l'aide d'un chiffon, puis appliquez suffisamment d'huile à basse viscosité, telle que de l'huile pour machines, de l'huile de graissage à pulverisation, etc.

ATTENTION :

• Ne lavez pas les lames dans l'eau. Vous risqueriez de provoquer l' apparition de rouille ou d'endommager l'outil.

NOTE :

Si d'autres pieces que les lames de cisaille comme la manivelle sont usées, demandez leur remplacement ou réparation aux centres de service après-vente Makita/Dolmar agréés.

Retrait ou installation de la lame de cisailles

ATTENTION :

• Avant de déposer ou d'instructor la lame de cisailles, assurez-vous toujours que l'outil est étant et débranché.
• Lorsque vous remplacez la lame de cisailles, portez toujours des gants sans-retirer le couvercle de protection de la lame, de sorte que vos mains et votre visage ne soient pas en contact direct avec la lame. Le non-respect de cette instruction peut provoquer des blessures corporelles.

REMARQUE:

• N'essuyez pas laGRAisse de l'engrenage et de la bielle.
  Vous risqueriez d'endommager l'outil.
• Pour connaître les procédures spécifiques de dépose et d'installation des lames de cisailles, reportez-vous au dos de l'emballage des lames de cisailles fournies en accessoires.

Dépose des lames de cisailles

Mettez l'outil à l'envers et dévisse quatre vis. (Fig. 20)

REMARQUE:

• Veillez à ne pas vous salir les mains car laGRAISSSE se diffuse sur la zone de déplacement de la lame de cisailles.

Retirez le couvercle secondaire. (Fig. 21)

Déposez le couvercle du carter d'engrenage. (Fig. 22)

Réglez la bielle dans l'angle à l'aide d'un tournevis à extrémité fendue, comme illustré sur la figure. (Fig. 23)

Déposez deux vis des lames de cisailles afin d'extraire l'unité des lames de cisailles. (Fig. 24)

ATTENTION :

• Remettez l'engrenage en position d'origine, comme il était installé, afin qu'il ne soit pas retiree par erreur.

Installation de la lame de cisailles

Préparez les 4 vis que vous avez retirees (pour le couvercle secondaire), les 2 vis (pour la lame de cisailles), le couvercle du carter d'engrenage, le couvercle secondaire et des lames de cisailles neuves.

Réglez la position de l'engrenage, comme illustré sur la figure. À ce stade, appliquez de laGRAISSSE fournie avec les lames de cisailles neuves à la périphérique de l'engrenage. (Fig. 25)

Faites en sorte que l'orifice ovale de la lame supérieure chevauche celui de la lame inférieure. (Fig. 26)

Retirez le couvercle de protection des anciennes lames de cisailles et installez-le sur les lames neuves afin de faciliter la manipulation lors du remplacement des lames. (Fig. 27)

Placez les lames de cisailles neuves sur l'outil, de sorte que les orifices ovales situés sur les lames de cisailles s'adaptent sur l'engrenage. Faites en sorte que les orifices des lames de cisailles chevauchent ceux des vis dans l'outil, puis fixez-les à l'aide de deux vis. (Fig. 28) Vérifiez que l'engrenage aisément à l'aide d'un tournevis à extrémité fendue. (Fig. 29)

Installez le carter d'engrenage et le couvercle secondaire sur l'outil. Serrez fermement la vis.

Déposez le couvercle de protection de la lame, puis mettez l'outil sous tension pour vérifier que le mouvement est correct.

REMARQUE:

• Si les lames de cisailles ne fonctionnent pas correctement, le contact entre les lames et l'engrenage est mauvais. Recommence l'opération depuis le début.

Stockage

L'orifice du crochet situé dans la partie inférieure du couvercle de protection de la lame est pratique pour suspendre l'outil à un clou ou une vis au mur. (Fig. 30) Placez le couvercle de protection de la lame sur les lames de cisailles afin qu'elles ne soient pas exposées. Veillez à ranger l'outil hors de portée des enfants. Rangez l'outil à l'abri de la pluie et de l'eau. Pour assurer la SéCURITÉ et la FIABILITÉ du produit, toute réparation et tout travail d'entretien ou de réglage doivent être effectés par un Centre de service après-venture agréé Makita/Dolmar, avec des pieces de rechange Makita/Dolmar.

• Ces accessoires ou pieces complémentaires sont recommandés pour être utilisés avec l'outil Dolmar spécifique dans ce mode d'emploi. L'utilisation de tout autre accessoire ou piece complémentaire peut composer un risque de blessure. N'utilisez les accessoires ou pieces qu'aux fins auxquelles ils ont eté concus.

Pour obtenir plus de détails sur ces accessoires, contactez notre Centre de service local Dolmar.

• Couvercle de protection de la lame

• Crochet
  Lame de cisailles

• Récepteur de copeaux
• Crochet de cordon ventral
• Crochet de cordon de bras

REMARQUE:

• Certains éléments de la liste peuvent être inclus en tant qu'accessoires standard dans le coffret de l'outil envoyé. Ils peuvent varier suivant les pays.

Bruit

ENG905-1

Les niveaux de bruit pondéré A typiques ont ete mesures selon la norme EN62841-4-2:

Niveau de pression sonore (LpA):86,5 dB (A)
Niveau de puissance sonore (LWA):94,5 dB (A)
Incertitude (K):0,7 dB (A)

ENG907-1

• La ou les valeurs d'émission de bruit déclarées ont été mesurées conformément à la méthode de test standard et peuvent être utilisées pour comparer les outils entre eux.
• La ou les valeurs d'émission de bruit déclarées peuvent aussi être utilisées pour l'évaluation préliminaire de l'exposition.

AVERTISSEMENT :

• Portez un serre-tête antibruit.
• L'émission de bruit lors de l'usage réel de l'outil électrique peut être différente de la ou des valeurs déclarées, suivant la façon dont l'outil est utilisé, particulièrement selon le type de piece usinée.
• Les mesures de sécurité à prendre pour protéger l'utilisateur doivent être basées sur une estimation de l'exposition dans des conditions réelles d'utilisation (en tenant compte de toutes les composantes du cycle d'utilisation, comme par exemple le moment de sa mise hors tension, lorsqu'il tourne à vide et le moment de son déclenchement).

Vibration

ENG900-1

La valeur totale de vibration (somme du vecteur triaxial) a ete déterminée selon la norme EN62841-4-2:

Mode de fonctionnement: taillage de haie Émission des vibrations (a_h):4,4m^2/s Incertitude (K):1,5 m/s²

ENG901-2

• La ou les valeurs de vibration totales déclarées ont été mesurées conformément à la méthode de test standard et peuvent être utilisées pour comparer les outils entre eux.
• La ou les valeurs de vibration totales déclarées peuvent aussi être utilisées pour l'évaluation préliminaire de l'exposition.

AVERTISSEMENT :

L'émission de vibrations lors de l'usage réel de l'outil électrique peut être différente de la ou des valeurs déclarées, suivant la façon dont l'outil est utilisé, particulièrement selon le type de piece usinée.
- Les mesures de sécurité à prendre pour protéger l'utilisateur doivent être basées sur une estimation de l'exposition dans des conditions réelles d'utilisation (en tenant compte de toutes les composantes du cycle d'utilisation, comme par exemple le moment de sa mise hors tension, lorsqu'il tourne à vide et le moment de son déclenchement).

Déclaration de conformité CE

Pour les pays d'Europe uniquement

La Déclaration de conformité CE figure en Annexe A du present mode d'emploi.
