Produkttype	Elektrisk hækkeklipper
Mærke	Dolmar
Model	HT5510
Klingelængde	550 mm
Skærehastighed (slag pr. minut)	1500 min⁻¹
Samlet længde	970 mm
Nettovægt (ifølge EPTA 01/2014)	4,3 - 4,5 kg
Strømforsyning	Enfaset net, 230 V (ifølge typeskilt)
Dobbelt isolation	Ja (klasse II)
Lydtryksniveau (LpA)	86,5 dB(A) (K=0,7 dB(A))
Lydeffektniveau (LWA)	94,5 dB(A) (K=0,7 dB(A))
Vibrationer (hækkeklipning)	4,4 m/s² (K=1,5 m/s²)
Tændingssystem	Tredobbelt afbryder (A, B, C) - tohåndssikkerhed
Maksimal skærekapacitet	Grene op til 10 mm i diameter
Medfølgende tilbehør	Beskyttelsesdæksel, spånopsamler (valgfri), ledningskroge
Vedligeholdelse af klinge	Smøring hver time med maskinolie
Brugsbetingelser	Må ikke bruges i regn eller fugtigt vejr
Sikkerhedsstandard	CE-mærket, dobbelt isolation, anbefalet fejlstrømsafbryder (30 mA)
Reparerbarhed	Reservedele Makita/Dolmar, reparation hos autoriserede værksteder

Ofte stillede spørgsmål - HT5510 DOLMAR

Hvordan starter jeg Dolmar HT5510 hækkeklipperen?

For at starte skal du trykke på to af de tre afbrydere (A, B eller C). Værktøjet fungerer kun, når to kontakter aktiveres samtidigt, hvilket forbedrer sikkerheden.

Hvad er den maksimale skærekapacitet?

Hækkeklipperen kan klippe grene med en diameter på op til 10 mm. Til tykkere grene skal du bruge en beskæresaks før klipping.

Hvordan tilslutter jeg forlængerledningen?

Sørg for, at forlængerledningen er frakoblet. Fastgør den til værktøjets ledning med krogen i en afstand på 100 til 200 mm fra stikket. Brug den ventrale ledningskrog for at undgå utilsigtet afbrydelse.

Kan jeg bruge værktøjet i regn?

Nej, brug aldrig hækkeklipperen i regn eller fugtige forhold. Motoren er ikke vandtæt, og risikoen for elektrisk stød øges.

Hvordan vedligeholder jeg klingen på HT5510?

Smør klingen med maskinolie før hver brug og hver time under arbejdet. Efter brug rengør støv med en stålbørste og påfør olie. Vask ikke klingerne med vand.

Er hækkeklipperen sikker for begyndere?

Nybegyndere skal instrueres af en erfaren bruger. Værktøjet må ikke bruges af personer under 18 år (medmindre under overvåget oplæring). Bær altid handsker og skridsikre sko.

Hvad gør jeg, hvis klingen sætter sig fast?

Sluk straks værktøjet og tag stikket ud. Fjern fremmedlegemer med en tang, aldrig i hånden, da klingen kan bevæge sig brat.

Hvordan opbevarer jeg hækkeklipperen?

Sæt beskyttelsesdækslet på klingen, og hæng derefter værktøjet op i dækslets krog på et tørt sted, uden for børns rækkevidde. Opbevar det aldrig udendørs.

Kan jeg selv udskifte klingen?

Ja, ved at følge vejledningen i manualen. Bær handsker, fjern skruer og dæksel, og monter den nye klinge. Sørg for at smøre tandhjulet med den medfølgende fedt. Hvis du er i tvivl, kontakt et autoriseret værksted.

Hvilket tilbehør er tilgængeligt til HT5510?

Tilbehøret inkluderer spånopsamler (for at undgå spredte blade), ventral ledningskrog og armledningskrog. Nogle er valgfrie afhængigt af land.

BRUGSANVISNING HT5510 DOLMAR

Brugs- og sikkerhedsvejledning (side 47 - 51)

Eeyxepio IIOKtntn kai Aoopaiaac (e5i5a 52-57)

WARNING!

Laes og forsta donne vejledning. Overhold altid sikkerhedsforholdsreglneri i brugs- og sikkerhedsvejledningen.

Forkert brug kan medføre alvorlig personskade! Sorg for at gemme dette vegledning!

IPOEIAOIOIH2H!

AiaBaoTe kai katavohoeae auto to exyepioio. Naviote va akoloueite ta TPOPOAUAKTIAe tpa autoou EeyepioiouIOKTHTN KAI aqpaaleiac. H akataaannxponnupoei va TPOKAeoei to oobapop Taupuatioo! DiATnpnoTe auto to eyyepioioe e TPOOON!

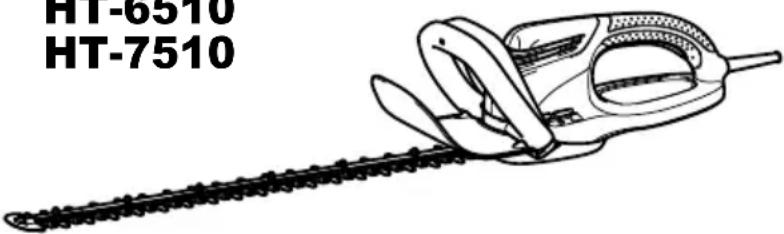

HT-5510

HT-6510

HT-7510

009312

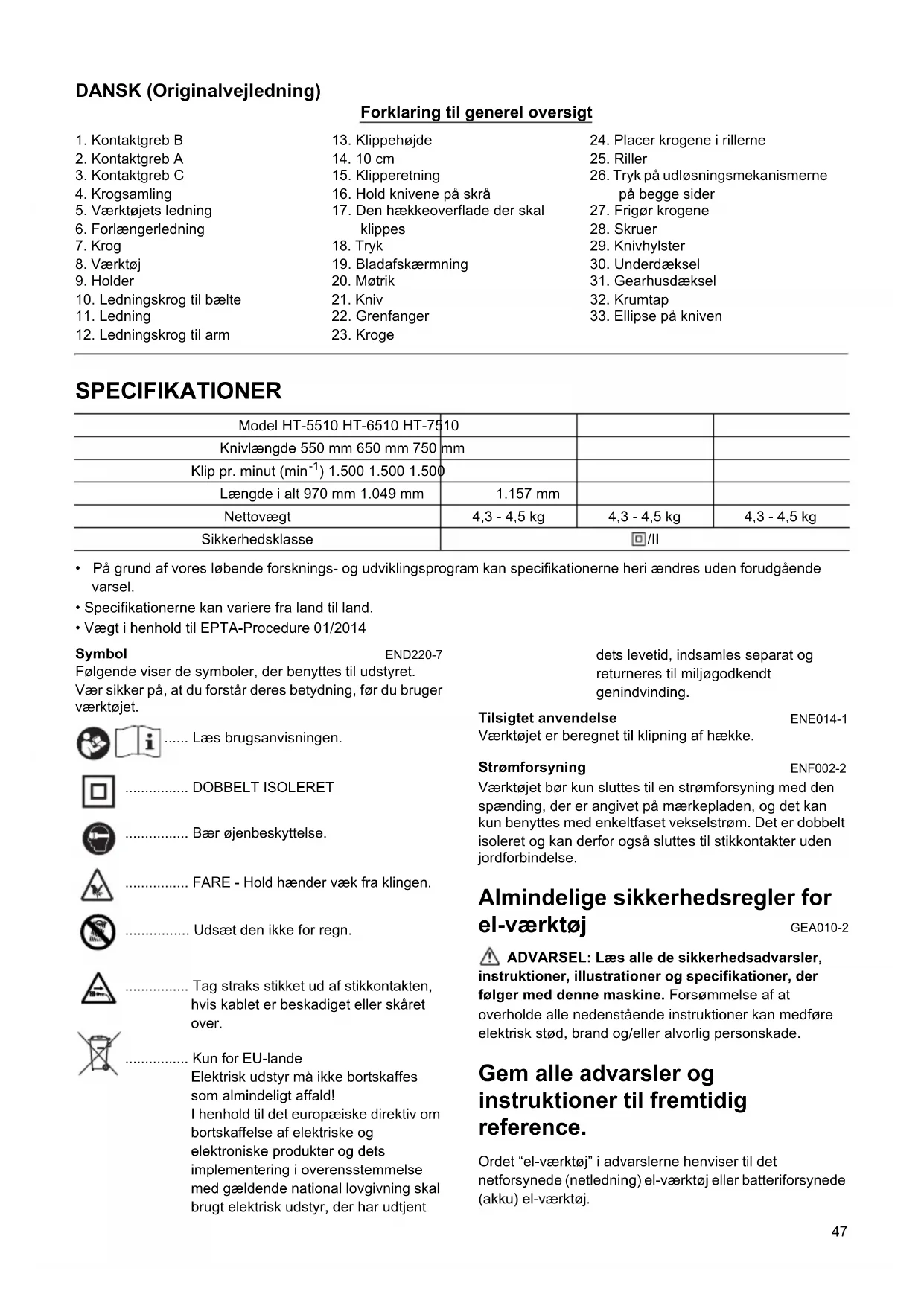

DANSK (Originalvejledning)

Forklaring til generel oversigt

1. Kontaktgrep B	13. Klippehøjde	24. Placer krogene i rillerne
2. Kontaktgrep A	14. 10 cm	25. Riller
3. Kontaktgrep C	15. Klipperetning	26. Tryk på udløsningsmekanismerne
4. Krogsamling	16. Hold knivene på skrå	på begge sider
5. Værktøjets ledning	17. Den hækkeoverflade der skal	27. Frigør krogene
6. Forlængerledning	klippes	28. Skruer
7. Krog	18. Tryk	29. Knivhylster
8. Værktøj	19. Bladafskærmning	30. Underdæksel
9. Holder	20. Møtrik	31. Gearhusdæksel
10. Ledningskrog til bælte	21. Kniv	32. Krumtap
11. Ledning	22. Grenfanger	33. Ellipse på kniven
12. Ledningskrog til arm	23. Kroge

SPECIFICATIONER

Model HT-5510 HT-6510 HT-75	10
Knivlængde 550 mm 650 mm 750 mm	mm
Klip pr. minut (min-1) 1.500 1.500 1.500	mm
Længde i alt 970 mm 1.049 mm	1.157 mm
Nettovægt	4,3 - 4,5 kg	4,3 - 4,5 kg	4,3 - 4,5 kg
Sikkerhedsklasse	#/II

• På grund af vores lobe forsknings- og udvikingsprogram kan specifikationerne heri ændres uten forudgående varsel.
• Specificationne kan variere fra land til land.
  Vægt i henvhold til EPTA-Procedure 01/2014

Symbol

END220-7

Folgende viser de symboler, der benyttes til udstyret.
Vær sikker på, at du forstårderes betydning, før du bruger vaerktøjet.

dets levetid, indsamles separat og returneres til miljogodkendt genindvinding.

..... Laes brugsanvisingen.

DOBBELT ISOLERET

Baer ojenbeskyttelse.

FARE-Holdhaendervækfra klingen.

Udsaet den化进程.

Kun for EU-lande Elektrisk udstyr må ikke bortskaffes som almindeligt affald! I henhold til det europæiske direktiv om bortskaffelse af elektriske og elektroniskeprodukter og dets implementering i overensstemmelse med gældende national lovgivning skal brugt elektrisk udstyr, der har udtjent

Tilsigtet anvendelse

ENE014-1

Værktøjet er beregnet til klipning af hække.

Strømforsyning

ENF002-2

Værktøjet br kun sluttes til en stromforsyning med den spænding, der er angivet pa mærkepladen, og det kan kun benyttes med enkeltfaset vekselstrøm. Det er dobbelt isoleret og kan derfor øgså sluttes til stikkontakter utden jord forbindelse.

Alminderige sikkerhedsregler for el-varkktj GEA010

GEA010-2

ADVARSEL: Læs alle de sikkerhedsadvarsler, instruktioner, illustrationer og specifikationer, der følger med这部分 maskine. Forsommelse af at overholde alle nedenstände instruktioner kan medfrole elektrisk stød, brand og/eller alvorlig personskade.

Ordet "el-værktøj" i advarslerne henviser til det netforsynede (netledning) el-værktøj aller batteriforsynede (akku) el-værktøj.

SIKKERHEDSADVARSLER FOR HAEKKETRIMMER GEB04

GEB041-11

1. Hold alle kripsdele væk fra klingen. Fjern ikke afskåret materiale eller hold materiale som skal skæres,ningar er i bevægelse. Klingerne fortsætter med at bevæge sig, after kontakten er slukket. Ved brug af hækketrimeren kan et øjebliks uopmaerksomhed medføre alvorlig personskade.
2. Bær på hækketrimmeren i handtaget med klingen stoppet og pas pågressive at betjene nogen strømkontakt. Korrekt bæring af hækketrimmeren vil reducere risikoen for utilsigitet start og resulterende persorskade fra klingerne.
3. När hækketrimmen Transporteres er opbevares, skal du altid montere klingedækslet. Korrekt handtering af hækketrimmen vil reducere risikoen for persorskade fra klingerne.
4. När der fjernes fastklemt materiale, eller enheden服务商es, skal du sörge for at alle tænd/slukknapper er slukket, og at netledningen er afbrudt. Uventet aktivering af hækketrimmeren, mens der fjernes fastklemt materiale eller udføres service, kan muligvis resultere i personskade.
5. Hold altid kun i hækketrimmeren i de isolerede grebflader, da klingen muligvis kan komme i berøring med skjulte ledninger eller dens egen ledning. Hvis klinger kommt i kontakt med en strømførende ledning, kan udsatte metaldele på hækketrimmeren blive strømførende, hvorved operatoren kan fæ elektrisk stød.
6. Hold alle strømledninger og kabinet væk fra skæoremrådet. Strømledninger eller kabinet kan vær skjult i hække erler buske, og kan skæres over af klingen ved et uheld.
7. Brug/DD: hækketimmeren under darelige vejrforhold, isar nár der er risiko for lynnedslag. Dette reducerer risikoen for at blive ramt af et lynnedslag.
8. Brug/DDi haekketrimeren i regnvejr erer i vade ell meget fugtige forhold. Den elektriske motor er/DDe vandtaet.
9. Førstegangsbrugere bo r have en erfaren hækketrimmerbruger til at vise dem, hvordan man bruger trimmeren.
10. Hækketrimmeren må ikke anvendes af børn ellerUNE under 18 ár. Unge personer over 16 ár kan undtages fra这部分 begraensning, hvis de er under uddannelse under opsyn af en ekspert.
11. Brug kun hækketrimmeren, hvis du er i god fysisk form. Hvis du er træt, vil din opmærksomhed blive reduceret. Vær saerlig forsigtig ved slutningen af en arbejdsdag. Udfør alt arbejde roligt og omhyggeligt. Brugeren er ansvarlig for alle skader på tredjeparter.
12. Brug aldrig trimmeren under pavirkning af alkohol, narkotika eller medicin.
13. Kontroller, at spændingen og frekvensen i strømforsyningen svarer til specifikationerne pa identifikationspladen. Vi anbefaler brug af en reststrømafbryder (jordfejlafbryder) med en udlosestrøm pa 30 mA allerindre aller en jordfejlstrømsbeskytter.
14. Arbejdshandsker af kraftigt laeder er en del af det grundlaeggende udstyr til hækketrimmeren og skal

altid bæres, nár man arbejder med den. Bær ogsa robuste sko med skridsikre saler.
15. Før arbejdet pabegyndes, skal det kontrolleres, at trimmeren er i god og sikker Funktionsdygtig stand. Sorg for, at afskærmningerne er monteret korrekt. Kontroller kabinet for skader, inden arbejdet pabegyndes, og udskift det om nødvendigt. Hækketrimmeren må ikke anvendes, medmindre den er helt samlet.
16. Hold kablet væk fra skæereområdet. Arbejd altid pa en sādan mäde, at forlaengerledningen er bag dig.
17. Tag straks stikket ud af stikkontakten, hvis kablet er beskadiget eller skåret over.
18. Sorg for at have et sikkert fodfeste, f#r du starter handlingen.
19. Det er ekstremt farligt at strække sig for langt med en hækketrimmer, især fra en stige. Undlad at arbejde fra nogen som helst ustabil eller usikker platform.
20. Hold godt fast i maskinen, nar du bruger maskinen.
21. Kontroller hækkene og buskene for fremmedlegemer som f.eks. trådhegn eller skjulte ledninger, För maskinen anvendes.
22. Sluk straks for motoren, og tag stikket ud af stikkontakten,hvis skærerenkommen i kontakt med et hegn uller en anden hard genstand. Kontroller skæreren for beskadigelse, og hvis den er beskadiget, skal den straks repareres.
23. Sluk altid trimmeren, og tag stikket ud af stikkontakten, inden du kontrollerer skæreren, tager hand om fejl ell er fjerner materiale, der sidder fast i skæreren.
24. Sluk for trimmeren, træk stikket ud, og fastgør det inden udforelse af vedligeholdelsesarbejde.
25. Ved flytning af hækketrimmeren til en,anden placering, ogsa under arbejdet, skal stikket altid tages ud af stikkontakten, og klingedaekslet sættes på klingerne. Bær eller transporter aldrig trimmeren, mens skæreren kører. Tag aldrig fat i skæreren med hænderne.
26. Rengør hækketrimmeren og især skæereren after brug, og inden trimmeren opbevares i længere tid. Pafør forsigtigt olie på skæereren, og sæt dækslet på. Dækslet, der folger med encheden, kan hænges på væggen, hvilket giver en sikker og praktiskmxde at opbevare hækketrimmeren.
27. Opbevar hækketrimmeren med dækslet på i et短时间内 rum. Opbevares utilgængeligt for børn. Opbevar aldrig trimmermen udendørs.
28. Ret aldrig klingerne mod dig selv aller andre.
29. Hvis klingerne holder op med at bevage sig under brugen på grund af fremmedlegemer, der sidder fast mellem klingerne, skal du slukke for maskinen og tage stikket ud af stikkontakten og derefter fjerne fremmedlegemerne ved hjælp af redskaber som f.eks. en tang. Hvis du fjerner fremmedlegemerne i handen, kan det medfrole personskade, da klingerne kan bevage sig som reaktion på fjernelsen af fremmedlegemerne.
30. Undgå farlige miljøer. Brug ikke maskinen på fugtige eller våde steder, og udsæt den ikke for regn. Hvis derkommen vand ind i maskinen, forøger det risikoen for elektrisk stød.

GEM DISSE INSTRUKTIONER.

ADVARSEL:

Lad IKKE komfort aller fortrolighed med produit (opnæt ved gentagen brug) erstatte streng overholdelse af sikkerhedsregler for det pagældende produit. MISBRUG aller manglende overholdelse af sikkerhedsreglerne i dette brugsanvisning kan forårsage alvorlig persorskade.

FUNKTIONSBESKRIVELSE

FORSIGTIG:

• Sørg altid for, at værktøj er slukket, og at stikket er taget ud af stikkontakten, før du justerer værktøj ell kontrollerer dets Funktion.

Betjening af kontakt (Fig.1)

Dette værktj er af sikkerhedsårsager udstyret med et tredbobbelt kontaktsystem. Du tænder for værktjet ved at trykke pa to ud af de tre kontaktgreb A, B eller C. Slip et af de to aktiverede kontaktgreb for at slukke for værktjet.

Rækkefolgen for aktiveringen af kontaktgrebene er uden betydning, eftersom værktøjet kun starter, nr begge kontaktgreb er trykket ind.

Tryk ind på kontaktgrep A og B for at klippe hækken på vandret led.

Lodret klipning (Fig. 3)

Klip opad, mens du bruger begge hænder til at trykke ind på kontaktgrep B og C og flytter hækkeklipperen foran kroppen.

Klipning af yderomrader (Fig. 4)

Brug begge hænder til at trykke ind på kontaktgrep A og C for at klippe yderområdet af hækken.

MONTERING

FORSIGTIG:

• Sorg altid for, at værktøjet er slukket og taget ud af stikkontakten, før du udforer nogen form for arbejde pa værktøjet.

• Sikr dig, at forlaengerledningens stik ikke sidder i stikkontakten. (Fig. 5)

Når du tilslutter forlængerledningen skal du fastgore den til værktøjets ledning med krogsamlingen. Fastgør krogen cirka 100 - 200 mm fra forlængerledningsens stik. Dette forbindrer utilsigtet ledningsfrakobling.

Ledningskrog til bælte

FORSIGTIG:

• Fastgor畸形 holderen pa baelteledningskrogen til andet end forlaengerledningen. Fastgor den ikke tættere pa værktøjet end krogsmlingen. Hvis du gør det, kan det medføre en ulykke eller personskade.

• Fastgör den eine af krogsamlingens kroge til værktøjets ledning og den,anden af krogsamlingens kroge til forlængerledningen.Det kan medføre en ulykke eller persanskade,hvis du arbejder med værktøjet med kun en fastgjort krog.

Brug af baelteledningskrogen er med til at minimere risikoen for uventet afskaering af forlaengerledningen pga. den lose forlaengerledning. (Fig. 6)

Tryk ledningen ind aller træk den ud gennem abningen i holderen. (Fig. 7)

FORSIGTIG:

• Anvend ikke kraft til abning af holderen. Det kan eventuelt medføre at holderen bojes og beskadiges.

Ledningskrog til Armen (tilbehør)

FORSIGTIG:

• Fastgør ikke holderen på ledningskrogen til/armen til andet end forlængerledningen. Fastgør den ikke tættere på værktøjet end krosamlingens kroge. Hvis du gør det, kan det medfrole en ulykke eller personskade.
• Fastgör den eine af krogsmlingens kroge til værktøjets ledning og den,anden af krogsmlingens kroge til forlængerledningen.Det kan medføre en ulykke eller persorskade,hvis du arbejder med værktøjet med kun en fastgjort krog.

Brug af ledningskrogen til armen er med til at minimere risikoen for uventet afskaering af forlaengerledningen pga. den lose forlaengerledning. (Fig. 8)

Fastgör ledningskrogen til armen ved at placere den omkring din arm og fore forlangerledningen igennem holderen. Længden på ledningskrogen til armen kan justeres.

BEMAERK:

• Du skal ikke fore forlaengerledningen gennem bandet.
• Anvend ikke kraft til abning af holderen. Det kan eventuelt medføre at holderen bojes og beskadiges.
• Det er mere practisk at anvende ledningskrogen til Armen sammen med baelteledningskrogen.

BETJENING

FORSIGTIG:

• Sørg for, at du ikke utilsigtetkommen ikontakt med metalhegn eller andreHarde genstande under klipning. Kniven kan muligvis brække ogforall sage alvorlig persorskade.
• Det er meget farligt at strække sig meget langt frem med en hækkeklipper, især fra en stige. Udfor ikke arbejde stående på noget der rokker eller ikke star ordentligt fast.

BEMAERK:

ForsogIkke at klippe grene der er tykkere end 10 mm i diameter med maskinen. Klip grene ned til 10 cm lavere end klippehjojden vha. en grensaks inden anvendelse af maskinen. (Fig.9)

FORSIGTIG:

• Klip ici dode traer erller lignende hare de genstande. Hvis du gor det, kan det muligvis beskadige varktoget. Hold hiekkekipperen med begge hender, tryk ind pa kontaktgrep A ell B og for hiekkekipperen foran kroppen. (Fig. 10)

Grundlaeggende bør du holde knivene på skrå, vendt mod klipperetningen og stille og roligt före hækkeklipperen frem med en hastighed på 3 - 4 sekunder pr. meter. (Fig. 11)

Nár du skal klippe toppen pá hækken lige, hjælp der det at spænde en snor ud i den ønskede hjde og klippe lungs med den, ved at bruge den som en referencinglinje.

(Fig. 12)

Hvis du monterer bladafskaermningen (tilbehør) pa værktøjet, när du klipper hækken lige, kan du undgå, at afskåne blade bliver kastet væk. (Fig. 13)

For at klippe hækkens side lige hjælper det at klippe fra bunden af og op. (Fig. 14)

Nár buksbom eller rhododendron klippes nedefra og op mod toppen, fár du det bedste resultat. (Fig. 15)

Montering og afmontering af bladafskærmningen (tilbehør)

FORSIGTIG:

• Sorg altid for, at værktøjet er slukket, og at stikket er taget ud af stikkontakten, før du monterer eller afmonterer bladafskærmningen.

BEMAERK:

• När du monterer/afmonterer bladafskærmningen, skal du altid bære handsker, sādan at hænder og ansigt ikkekommen i direktekontakt med knivene. Ellers kan det medføre persorskader.
• Sorg altid for at fjerne knivhylsteret inden montering af bladafskaermningen.
• Bladafskærmningen modtager de afskåne blade, og gør det lettere at opsamle bortkastede blade. Den kan monteres på begge sider af værktøjet. (Fig. 16)

Tryk bladafskærmningen ned på knivenealand at dens sprækker overlapper med møtrikkerne på knivene.Duskal her kontrollere,at bladafskærmningen ikke rorer ved grenfangeren,der er placeret yderst på knivene.(Fig.17) Bladafskærmningen skal herefter monteresaland,at dens kroge passer ind i rillerne på knivenheden.(Fig.18) For at afmontere bladafskærmningen skal du trykke på udlo-sningsmekanismen på begge sider,sadan at krogenelases op.(Fig.19)

FORSIGTIG:

• Knivhylsteret (standardudstyr) kan/DDke monteres pa værktjoet, mens bladafskærmninger er monteret. Inden du bærer p'ell opbevarer hækkeklipperen, skal du afmontere bladafskærmninger og sætte knivhylsteret pa for at beskytte knivene.

BEMAERK:

Efterse bladafskaermningen inden brug for at sikre ordentlig fastgorelse.
Forsog aldrig at afontere bladafskermningen ved brug af kraft, mens krogene er lax ind i knivenhedens riller. Brug af overdreven kraft kan beskadige værktøjet.

VEDLIGEHOLDELS

FORSIGTIG:

• Sørg altid for, at værktøj er slukket, og at stikket er taget ud, for du udforerinspection eller vedligeholdelse.

Rengoring af værktoget

Rengør værktjoet ved at torre det af med en tør klud, ell er den der er dyppet i saebevand.

FORSIGTIG:

• Brug aldrig benzin, benzen, fortynder, alcohol aller lignende. Det kan muligvis medfore misfarvning, deformation aller revner.

Vedligeholdelse af kniven

Smør kniven inden brug, somt en gang i timen under brug med maskinolie eller lignende.

Efter udført arbejde skal du fjerne stv fra begge sider af kniven med en stalborste, tøre det af med en klud og derefter pafore rigeligt olie med lav viskositet, som fx maskinolie osv., eller smreolie pa spraydase.

FORSIGTIG:

• Vask/DDke kniven i vand. Det muligvis forarsage rust eller beskadige værktoget.

BEMAERK:

Hvis andre dele end klingerne, f.eks. krumtappen, er slidt, skal du bede et autoriseret Makita/Dolmarservicecenter om udskiftning af dele eller reparation.

Afmontering aller montering af kniv

FORSIGTIG:

• Inden du afmonterer eller monterer kniven, skal du altid sorge for, at værktøjet er slukket, og at stikket er taget ud af stikkontakten.
• Når du udskifter kniven, skal du altid bære handsker og undgå at fjerne knivhylsteret, sādan at hænder og ansigt ikkekommen i direktekontakt med knivene. Ellers kan det medføre persorskader.

BEMAERK:

• Tør ikke feddet af gearet eller krumtappen. Hvis du gør det, kan det muligvis beskadige værktøjet.
• Se bagsiden på indpakningen af ekstraknive angæende en særlig metode til afmontering og montering af knivene.

Afmontering af knivene

Vend værktøjet på hovedet og løsn de fire skruer. (Fig. 20)

BEMAERK:

• Pas pà dine hænder ikke snavses til aftersom der er smurt med fert i knivenes bevgelsesområde.

Fjern underdaekslet. (Fig. 21)

Fjern gearhusdaekslet. (Fig. 22)

Indstil krumtappen pa den vinkel som er vist pa figuren med en skruetraekker med lige kaerv. (Fig. 23)

Fjern to skruer fra knivene hvorefter knivenheden kan tages ud. (Fig. 24)

FORSIGTIG:

• Sæt gearet tilbage på dets oprindelige position, på samme MADE som det var monteret, hvis det ved en fejtagelse skulle tages af.

Montering af kniven

Hav de 4 aftagne skruer (til underdaekslet), 2 skruer (til kniven), gearhusdaekslet, underdaekslet og de nye knife parat.

Juster positionen af krumtappen som vist på figuren. Put herefter noget af det fertstof, der følger med de nye knife, rundt i kanten på krumtappen. (Fig. 25)

Overlap det ovale hul i den overste kniv med det i den nederste kniv. (Fig. 26)

Tag knivhylsteret fra de gamle knife frem og placer det pa de nye, sa du nemt kan handtere knivene under uskiftningen. (Fig. 27)

Placer de nye knife pa værktøj tet sadan at de ovale huller i knivene passer pa krumtappen. Overlap huller i knivene med skruehullerne i værktøj og fastgør dem derefter med to skruer. (Fig. 28)

Kontroller, at krumtappen nemt kan dreje med en skruetraekker med lige kaerv. (Fig. 29)

Monter gearhuset og underdækslet på værktøjet. Stram skruen ordentlich til.

Tag knivhylsteret af og tænd derefter for værktøjet for at kontrollere om knivene bevæger sig korrekt.

BEMAERK:

• Hvis knivene ikke kører ordentlich, er det fordi, at knivene og krumtappen ikke er tilpasset ordentlich. Gør monteringen om igen.

Opbevaring

Hullet i bunden af knivhylsteret er practisk, nár værktøjet hænges pa pa et som aller en skrue pa væggen. (Fig. 30) Placer knivhylsteret over knivene sādan at knivene/DDke er udækkede. Sorg for at opbevarve værktøjetumen for børns rækkevidde.

Opbevar værktjet pa et sted hvor det ikke udsættes for vand og regn.

For at holde produit SIKKERT og PÄLIDELIGT skal reparationer somt al anden vedligeholdelse erler justering udføres af autoriserede Makita/Dolmar-ller fabriksservicecentre, og der skal altid benyttes Makita/ Dolmar-reservedele. For at holde produitet.

EKSTRAUDSTYR

FORSIGTIG:

• Dette tilbehør eller ekstraudstyr anbefales til brug med det Dolmar-værktøj, som er beskrevet i��ne brugsanvisning. Brug af andet tilbehør eller ekstraudstyr kan forårsage persönskade. Brug kun tilbehør eller ekstraudstyr til det formål, det er beregnet til.

Henvend dig til dit lokale Dolmar-servicecenter, hvis du har brug for hjælp eller yderligere oplysninger vedrørende tilbehøret.

• Knivhylster
  Krogsamling
• Knivmontering
• Bladafskaermning
• Ledningskrog til bælte
• Ledningskrog til arm

BEMAERK:

Det typiske A-vægtede støjniveau bestemt i

overensstemmelse med EN62841-4-2:

Lydtryksniveau (L_pA) : 86,5 dB (A)

Lydeffektniveau (L_WA) : 94,5 dB (A)

Usikkerhed (K): 0,7 dB (A)

ENG907-1

• De(n) angivne stojemissionsværdi(er) er mål't i overensstemmelse med en standardtestmetode og kan anwendes til atSAMmenligne en maskine med en anden.
• De(n) angivne stojemissionsværdi(er) kan ogsa anwendes i en praeliminaer eksponeringsvurdering.

ADVARSEL:

Baehrevaern.
- Stojemissionen under den faktiske anvendelse af maskinen kan vare forskellig fra de(n) angivne vardi(er), afhängigt af den mäde hvorpå maskinen anvendes, is er den type arbejdsemne der behandles.
- Sørg for at identificere de sikkerhedsforskrifter til beskyttelse af operatoren, som er baseret på en vurdering af ekspondering under de faktiske brugsforhold (med hensyntagen til alle dele i brugscyklussen, f.eks. de gange, hvor maskinen er slukket, og när den kører i tomgang i tilgift til afbrydertiden).

Vibration

ENG900-1

Den samlede vibrationsværdi (treaksiel vektorsum) bestemt i overensstemmelse med EN62841-4-2:

Arbejdstilstand: hækkeklipning

Vibrationsemission (a_h) : 4,4 m/s²

Usikkerhed (K): 1,5 m/s²

ENG901-2

• De(n) angivne totalværdi(er) for vibration er mål't i overensstemmelse med en standardtestmetode og kan anwendes til atSAMmenligne en maskine med en anden.
• De(n) angivne totalværdi(er) for vibration kan ogsa anwendes i en praeliminaer eksponeringsvurdering.

ADVARSEL:

• Vibrationsemissionen under den faktiske anvendelse af maskinen kan vare forskellig fra de(n) angivne værdi(er), afhängigt af den mæde hvorpå maskinen anvendes, især den type arbejdsemne der behandles.
• Sørg for at identificere de sikkerhedsforskrifter til beskyttelse af operatoren, som er baseret på en vurdering af ekspondering under de faktiske brugsforhold (med hensyntagen til alle dele i brugscyklussen, f.eks. de gange, hvor maskinen er slukket, og när den kører i tomgang i tilgift til afbrydertiden).

EF-overensstemmelseserklaerng Kun for europaeiske lande

EF-overensstemmelseserklaeringen er inkluderet som appendiks A tilijke betjeningsvejledning.
