Producttype	Elektrische heggenschaar
Merk	Dolmar
Model	HT5510
Meslengte	550 mm
Snijsnelheid (slagen per minuut)	1500 min⁻¹
Totale lengte	970 mm
Netto gewicht (volgens EPTA 01/2014)	4,3 - 4,5 kg
Voeding	Enkelfasig, 230 V (volgens typeplaatje)
Dubbele isolatie	Ja (klasse II)
Geluidsdrukniveau (LpA)	86,5 dB(A) (K=0,7 dB(A))
Geluidsvermogensniveau (LWA)	94,5 dB(A) (K=0,7 dB(A))
Trillingen (heggensnoeien)	4,4 m/s² (K=1,5 m/s²)
Ontstekingssysteem	Drievoudige trekker (A, B, C) – tweewegsveiligheid
Maximale snijcapaciteit	Takken tot 10 mm diameter
Inbegrepen accessoires	Beschermkap, spaanderopvanger (optioneel), snoerhaken
Mesonderhoud	Elk uur smeren met machineolie
Gebruiksomstandigheden	Niet gebruiken in de regen of bij nat weer
Veiligheidsnorm	CE-goedgekeurd, dubbele isolatie, aardlekschakelaar aanbevolen (30 mA)
Repareerbaarheid	Reserveonderdelen Makita/Dolmar, reparatie door erkende centra

Veelgestelde vragen - HT5510 DOLMAR

Hoe start ik de Dolmar HT5510 heggenschaar?

Om te starten, druk op twee van de drie trekkers (A, B of C). De machine werkt alleen wanneer twee schakelaars tegelijkertijd worden ingedrukt, wat de veiligheid verbetert.

Wat is de maximale snijcapaciteit?

De heggenschaar kan takken snoeien met een diameter tot 10 mm. Gebruik voor dikkere takken een snoeischaar voordat u gaat snoeien.

Hoe installeer ik het verlengsnoer?

Zorg dat het verlengsnoer is losgekoppeld. Bevestig het aan het snoer van de machine met de haak op een afstand van 100 tot 200 mm van de connector. Gebruik de buiksnoerhaak om per ongeluk doorsnijden te voorkomen.

Kan ik de machine in de regen gebruiken?

Nee, gebruik de heggenschaar nooit in de regen of bij vochtige omstandigheden. De motor is niet waterdicht en het risico op elektrocutie neemt toe.

Hoe onderhoud ik het mes van de HT5510?

Smeer het mes met machineolie voor elk gebruik en elk uur tijdens het werk. Maak na gebruik het stof schoon met een staalborstel en breng olie aan. Was de messen niet met water.

Is de heggenschaar veilig voor beginners?

Beginners moeten worden getraind door een ervaren gebruiker. De machine mag niet worden gebruikt door minderjarigen onder 18 jaar (behalve onder begeleide training). Draag altijd handschoenen en antislip schoenen.

Wat te doen als het mes vastloopt?

Schakel de machine onmiddellijk uit en trek de stekker eruit. Verwijder vreemde voorwerpen met een tang, nooit met de hand, omdat het mes plotseling kan bewegen.

Hoe berg ik de heggenschaar op?

Plaats de beschermkap op het mes, hang de machine op aan de haak van de kap op een droge plaats, buiten bereik van kinderen. Berg het nooit buiten op.

Kan ik het mes zelf vervangen?

Ja, volgens de instructies in de handleiding. Draag handschoenen, verwijder de schroeven en de kap, installeer het nieuwe mes. Zorg dat u het tandwiel invet met de meegeleverde vet. Bij twijfel, neem contact op met een erkend servicecentrum.

Welke accessoires zijn beschikbaar voor de HT5510?

De accessoires omvatten de spaanderopvanger (om verspreide bladeren te voorkomen), de buiksnoerhaak en de armsnoerhaak. Sommige zijn optioneel, afhankelijk van het land.

GEBRUIKSAANWIJZING HT5510 DOLMAR

Gebruiksaanwijzing en veiligheidsinstructies (pagina 29 - 34)

Lees en begrijp deze gebruiksaanwijzing. Zorg altijd dat u de veiligheidsvoorzorgsmaatregelen in de Gebruiksaanwijzing en veiligheidsinstructies volgt.

Verkeerd gebruik kan leiden tot ernstig persoonlijk letsel. Bewaar deze gebruiksaaanwijzing zorgvuldig!

JADVERTENCIA!

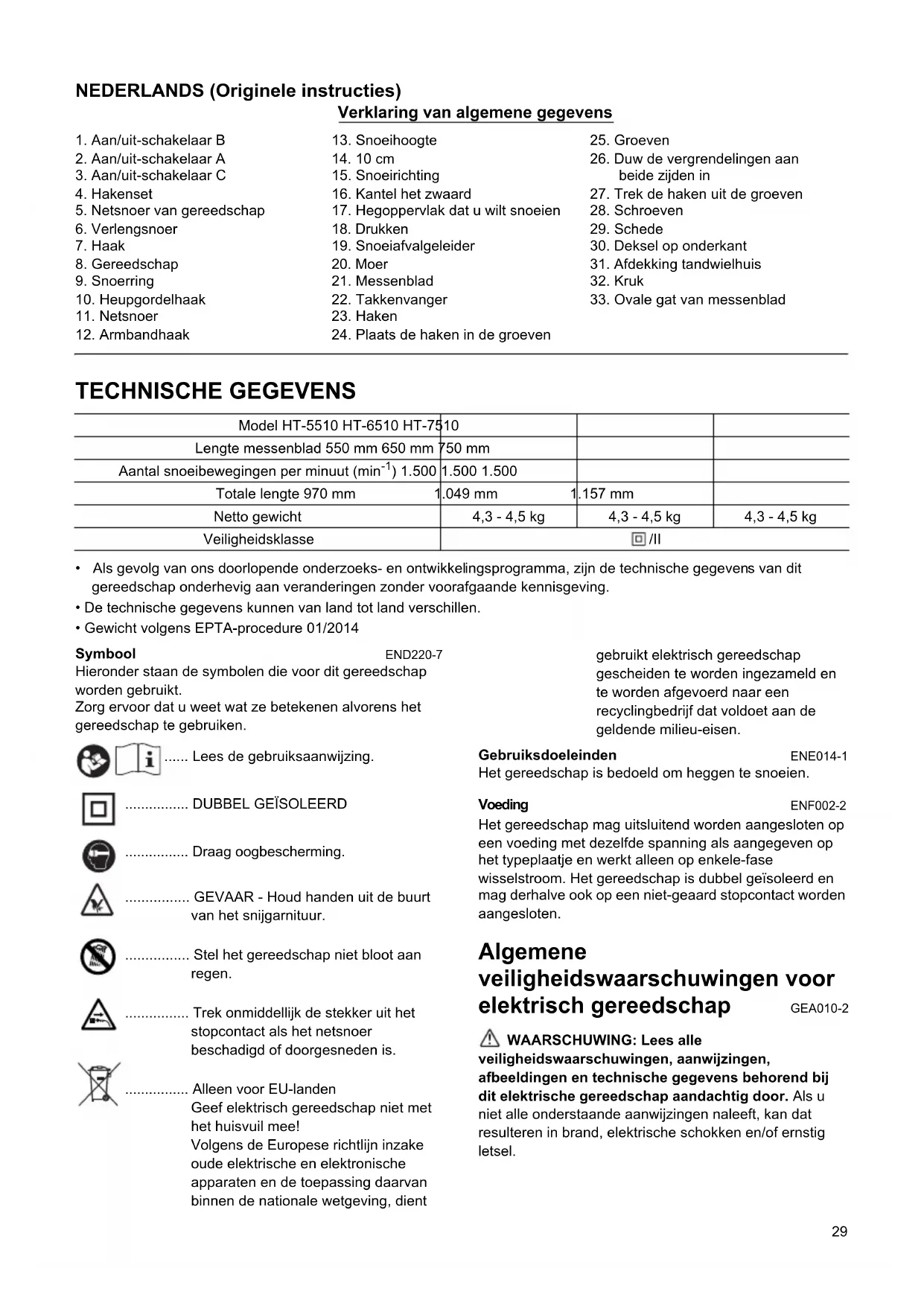

NEDERLANDS (Originele instructies)

Verklaring van algemene gegevens

1. Aan/uit-schakelaar B	13. Snoeihoogte	25. Groeven
2. Aan/uit-schakelaar A	14. 10 cm	26. Duw de vergrendelingen aan
3. Aan/uit-schakelaar C	15. Snoeirichting	beige zijden in
4. Hakenset	16. Kantel het zwaard	27. Trek de haken uit de groeven
5. Netsnoer van gereedschap	17. Hegoppervlak dat u wilt snoeien	28. Schroeven
6. Verlengsnoer	18. Drukken	29. Schede
7. Haak	19. Snoeiafvalgeleider	30. Deksel op onderkant
8. Gereedschap	20. Moer	31. Afdekking tandzielhuis
9. Snoerring	21. Messenblad	32. Kruk
10. Heupgordelhaak	22. Takkenvanger	33. Ovale gat van messenblad
11. Netsnoer	23. Haken
12. Armbandhaak	24. Plaats de haken in de groeven

TECHNISCHE GEGEVENS

Model HT-5510 HT-6510 HT-75	10
Lengte messenblad 550 mm 650 mm	750 mm
Aantal snoeibewegingen per minuut (min-1) 1.500	1.500 1.500
Totale lengte 970 mm	1.049 mm	1.157 mm
Netto gewicht	4,3 - 4,5 kg	4,3 - 4,5 kg	4,3 - 4,5 kg
Veiligungsklasse	☐/II

• Als gevolg van ons doorlopende onderzoeks- en ontwikkelingsprogramma, zijn de technische gegevens van dit gereedschap onderhevig aan veranderingen zonder voorafgaande kennisgeving.
• De technische gegevens können van land tot land verschillen.
  Gewicht volgens EPTA-procedure 01/2014

Symbool

END220-7

Hieronder staan de symbolen die voor dit gereedschap worden gezruikt.

Zorg ervoor dat u weet wat ze beteken alvorens het gereedschap te gebruiken.

.... Lees de gebruiksaaanwijzing.

DUBBEL GEISEOLEERD

Draag oogbescherming.

GEVAAR - Houd handen uit de buurt van het snijgarnituur.

Stel het gereedschap nicht bloot aan regen.

Trek onmiddelijk de stekker uit het stopcontact als het netsnoer beschadigd of doorgesneden is.

Alleen voor EU-landen

Geef elektrisch gereedschap nicht met het huisvuil mee!

Volgens de Europese richtig inzake oude elektrische en elektronische apparaten en de toepassing waarvan binnen de nationale wetgeving, dient

gebrukt elektrisch gereedschap gescheiden te worden ingezameld en te worden afgevoerd maar een recyclingbedrijf dat voldoet aan de geldende milieu-eisen.

Gebruiksdoeleinden

ENE014-1

Het gereedschap is bedoeld om heggen te snoeien.

Voeding

ENF002-2

Het gereedschap mag uitsluitend worden aangesloten op een voeding metdezelfde spanning als aangegeven op het typeplaatje en werkt alleen op enkele-fase wisselstroom. Het gereedschap is dubbel geisoleerd en mag derhalve ook op een Niet-geaard stopcontact worden aangesloten.

Algemene

veiligheidswaarschuwingen voor elektrisch gereedschap

veiligheidswaarschuwingen, aanwijzingen, afbeeldingen en technische gegevens behorend bij dit elektrische gereedschap aandachtig door. Als u nied alle onderstaande aanwijzingen naleeft, kan dat resulteren in brand, elektrische schokken en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies om in de toekomst te kunnen raadplegen.

De term "elektrisch gereedschap" in de veiligheidsvoorschriften duidt op gereedschappen die op stroom van het Lichtnet werken (met snoer) of gereedschappen met een accu (snoerloos).

VEILIGHEIDSWAARSCHUWINGEN VOOR EEN HEGGENSCHAAR

GEB041-11

1. Houd alle lichaamsdelen uit de buurt van het snijgarnituur. Verwijder het losse materiaal Niet en houd het materiaal Niet vast verwijl het snijgarnituur beweegt. Het snijgarnituur blijft nog bewegen nadat de schakelaar is uit gezet. Een ogenblick van onoplettendheid kanijdens het gebruik van de heggenschaar leiden tot ernstig persoonlijk letsel.
2. Draag de heggenschaar aan de handgreep verwijl het snijgarnituur stilstaat en let waar bij op dat u geen aan-uitschakelaar bedient. Door de heggenschaar op de juiste manier te dragen, worden de kans op onbedoeld inschakelen en waaruit voortvloeijend persoonlijk letsel door het snijgarnituur kleiner.
3. Breng algijd de schede aan voordat u de heggenschaar vervoert of opbergt. Door de heggenschaar op de juiste manier te hanteren, worden de kans op persoonlijk letsel door het snijgarnituur kleiner.
4. Bij het verwijderen van vastgelopen materiaal of uitvoeren van onderhoud, verzekert u zich ervan dat alle aan-uitschakelaars uit staan en het netsnoor is losgekoppeld. Onverwachtesinschakeling van de heggenschaarijdens het verwijderen van vastgelopen materiaal of uitvoeren van onderhoud, kan leiden tot ernstig persoonlijk letsel.
5. Houd de heggenschaar alleen vast bij de geïsoleerde oppervlakken,ondat de messenbladen met verborgen bedrading of het eigén snoer in aanraking kuren komen. Wanneer de messenbladen in aanraking komen met onder spanning staande draden, zullen de nicht-geïsoleerde metalen delen van de heggenschaar onder spanning komen te staan zodat de gebruiker een elektrische schok kan krijgen.
6. Houd alle netsnoeren en kabels uit de buurt van het werkgebied. Netsnoeren en kabels können verborgen liggen in de heg of struiken, en+kennen per ongeluk worden doorgesneden door het snijgarnituur.
7. Gebruik de heggenschaar Niet onder slechte weersomstandigheden, met name wanner de kans op bliksem bestaat. Dit verlaagt de kans op blikseminslag.

8. Gebruik de heggenschaar Niet in de regen of onder natte of zeer vochtige omstandigheden. De elektromotor is Niet waterdicht.

9. Beginnende gebruikers dienen door een ervaren gebruiker van heggenscharen te worden voorgedaan hoe de heggenschaar要去 worden gebruikt.

10. De heggenschaar mag nicht worden gebruikt door kinderen of jeugdjonger dan 18aar. Jongeren ouder dan 16aar kuren uit gezonderd worden van deze regel mits zij les krijgen onder toezicht van een expert.
11. Gebruik de heggenschaar alleen als u in goede lichamelijke conditie bent. Als u vermoeid bent, kurz u zich minder goed concentreren. Wees met name voorzichtig aan het einde van de werkdag. Werk algijd rustig en voorzichtig. De gebruiker is aansprakelijk voor alle schade toegebracht aan derden.
12. Gebruik de heggenschaar nooit onder invloed van alcohol, drugs of medicijnen.
13. Controller of de spanning en frequentie van de netvoeding overeenkomen met de specificaties vermeld op het typeplaatje. Wij adviseren u een op reststroom werkende stroomonderbreker (aardlekstroomonderbreker) met een uitschakelstroomsterkte van 30mA of minder, of een aardlekstroombeveiliging te gebruiken.
14. Werkhandsschoenen van stevig leer makeen deel uit van de standardwerkuiitrusting van de heggenschaar en要去en tijdens het werkem ermee algtd worden gedragen. Draag tevens stevige schoenen met antislip zolen.
15. Alvorens met de werkzaamheden te beginnen,要去 u controleren of de heggenschaar in goede en veilige staat verkeert. Controleer dat de beschemkappen stevig gemonteerd zich. Controleer de kabel op beschadigingen voordat u de werkzaamheden begint, en verrang hem zo nodig. De heggenschaar mag nicht worden gebruikt voordat deze geheel compleet en afgemonteerd is.
16. Houd het snoer uit de buurt van deplaats waar u snoeit. Werk algijd zodenig dat het verlengsnoer anschter u ligt.
17. Trek de stekker onmiddelijk uit het stopcontact als de kabel beschadigd of doorgesneden is.
18. Zorg alvorens met de werkzaamheden te beginnen ervoor dat u stevig staat.
19. Het is bijzonder gevaarlijk met de heggenschaar te verte reiken, met name op een ladder. Werk Niet vanaf een wankel of instabel jets.
20. Houd tijdens het gebruik het gereedschap stevig vast.
21. Controleer de heggen en struiken op vreemde voorwerpen, zoals draadafrastering of verborgen draden, voordat u het gereedschap gebruikt.
22. Schakel de motor onmiddelijk uit en trek de stekker uit het stopcontact wonneer het snijgarnituur in aanraking komt met een afrastering of ander hard voorwerp. Controller het snijgarnituur op beschadigingen en indien nodig repareer het onmiddelijk.
23. Alvorens het snijgarnituur te controleren, storingen te verhelpen of vastgelopen materiaal uit het snijgarnituur te verwijderen, schakelt u de heggenschaar altijd uit en trekt u de stekker uit het stopcontact.
24. Schakel de heggenschaar uit, trek de stekker uit het stopcontact en beveilig deze voordat u enige onderhoudswerkzaamheden uitvoert.
25. Wanner u de heggenschaar maar een andereplaats overbrengt, ook tijdens het werk, trekt u.altijd de

stekker uit het stopcontact en brengt u de schede aan over de messenbladen. Draag of vervoer de heggenschaar nooit met ingeschakelde snijgarnituur. Pak het snijgarnituur nooit met uw handen beet.

1. Reinig de heggenschaar, en met name het snijgarnituur, na ieder gebruik en voordat de heggenschaar langdurig worden opgeborgen. Smeer het snijgarnituur met een beetje olie en breng deschede aan. De schede die bij het gereedschap is geleverd kan aan een muur worden gehangen zodat de heggenschaar practisch en veilig opgeborgen kan worden.
2. Berg de heggenschaar op met aangebrachte schede in een droog vertrek. Houd het gereedschap buiten bereik van kinderen. Laat de heggenschaar nooit buiten liggen.
3. Richt de messenbladen nooit op uzelf of anderen.
4. Als de messenbladenijdens gebruik stoppen met bewegen doordat vreemde voorwerpen verstrikt geraakt zichtussen de messenbladen, schakelt u het gereedschap uit en trekt u de stekker uit het stopcontact, en verwijdert uervolgens de vreemde voorwerpen met behulp van gereedschappen, zoals een tang. Als u de vreemde voorwerpen met de hand verwijdert, kan dat leiden tot letsel,ondat de messenbladen kuren gaan bewegen als reactie op het verwijderen van de vreemde voorwerpen.
5. Vermijd gevaarlijke omgevingen. Gebruik het gereedschap Niet op vochtige of natteplaatsen en stel het Niet bloot aan regen. Als water binnendringt in het gereedschap, worden de kans op een elektrische schok groter.

BEWAAR DEZE INSTRUCTIES.

WAARSCHUWING:

Laat u NIET misleiden door een vals gevoel van comfort enbekendheid met het gereedschap (na veelvuldig gebruik) en neem alle verilgheidsvoorschriften van het betreffende product altijd strikt in acht. VERKEERD GEBRUIK of het Niet volgen van de verilgheidsvoorschriften vermeld in deze gebruiksaanwijzing kan leiden tot ernstig persoonlijk letsel.

BESCHRIJVING VAN DE FUNCTIONS

LET OP:

• Controller altijd of het gereedschap is uitgeschakeld en de stekker uij het stopcontact is getrokken alvorens de functies van het gereedschap te controlleren of af te stellen.

Aan/uit-schakelaar (zie afb. 1)

Voor uw veilighed is dit gereedschap uitgerust met een drievoudig in-/uitschakelsystem. Om het gereedschap in te schaken, moet u twee van de drie aan/uitschakelaars indrukken. Laat een van de twee ingedrukte aan/uit-schakelaars los om het gereedschap uit te schaken. De volgorde waarin de aan/uit-schakelaars worden ingedrukt is Niet van belang odomat het

gereedschap pas start nadat de tweede schakelaar is ingedrukt.

Horizontal snoeien (zie afb. 2)

Om de bovenkant van de heg horizontally te snoeien, drukt u de aan/uit-schakelaars A en B in.

Vertical snoeien (zie afb. 3)

Druk met beiden handen de aan/uit-schakelaars B en C in, houdt de heggenschaar voor uw lichaam en Snoei van beneden maar boven.

Op afstand snoeien (zie afb. 4)

Om een ver weg gelegenplaats van de heg te snoeien, drukt u met beiden handen de aan/uit-schakelaars A en C in.

ONDERDELEN AANBRENGEN/ VERWIJDEREN

LET OP:

• Controller altijd of het gereedschap is uitgeschakeld en de stekker uit het stopcontact is getrokken alvorens enige werk aan het gereedschap uit te voeren.

Een verlengsnoer aansluiten

LET OP:

Zorg ervoor dat de stekker van het verlengsnoer Niet in het stopcontact is gestoken. (Zie afb. 5)

Om het verlengsnoer aan te sluiten, maakt u het met behulp van de hakenset vast aan het netsnoor van het gereedschap. Maak de haak vast aan het verlengsnoer op ongeveer 100 - 200 mm vanaf de contrastekker.

Hierdoor wordt per ongeluk loskoppelen voorkomen.

Heupgordelhaak

LET OP:

• Bevestig de snoerring van de de heupgordelhaak Niet aaniets anders dan het verlengsnoer. Maak hem nicht vast op eenplaats dichter bij het gereedschap voorbij de hakenset. Als u dat toch doet, kan dit leiden tot een ongeluk of personlijk letsel.
• Bevestig een haak van de hakenset aan het netsnoor van het gereedschap en de andere haak van de hakenset aan het verlengsnoer. Het gebruik van het gereedschap met slechts een haak van de hakenset bevestigd, kan leiden tot een ongeluk of persoonlijk letsel.

Het gebruik van de heupp Gordelhaak draagt bij aan het verkleinen van de kans op het per ongeluk doorsnijden van het verlengsnoer als gevolg van een loshangend verlengsnoer (zie afb. 6).

Duw het verlengsnoer door de opening in de snoerring of trek deze eruit (zie afb. 7).

LET OP:

• Forceer de opening van de snoerring Niet. Als u dit tho ch doet, kan deze worden verrormd en beschadigd.

Armbandhaak (los verkrijgbaar)

LET OP:

• Bevestig de snoerring van de de armbandhaak Niet aan iets anders dan het verlengsnoer. Maak hem nicht

vast op eenplaatsDICter bij het gereedschap voorbij de hakenset. Als u dat toch doet, kan dit leiden tot een ongeluk of personlijk letsel.

• Bevestig een haak van de hakenset aan het netsnoor van het gereedschap en de andere haak van de hakenset aan het verlengsnoer. Het gebruik van het gereedschap met slechts een haak van de hakenset bevestigd, kan leiden tot een ongeluk of persoonlijk letsel.

Het gebruik van de armbandhaak draagt bij aan het verkleinen van de kans op het per ongeluk doorsnijden van het verlengsnoer als gevolg van een loshangend verlengsnoer (zie afb. 8).

Bevestig de armbandhaak stevig aan uw arm en duw het verlengsnoer in de snoerring. De lenghte van de armbandhaak kan worden afgesteld.

OPMERKING:

• Het verlengsnoer mag nicht onder de armband zitten.
• Forceer de opening van de snoerring nicht. Als u dit tho ch doet, kan deze worden verrormd en beschadigd.
• De armbandhaak kan tegelijk met de heupgordelhaak worden gebruikt.

BEDIENING

LET OP:

• Wees voorzichtig Niet per ongeluk een metalen afrastering of andere harde voorwerpen te raken tijdens het snoeien. De messenbladen zullen breken en+kunnen ernstig letselveroorzaken.
• Het is bijzonder gevaarlijk met de heggenschaar te verte reiken, met name op een ladder. Werk Niet vanuit een wankele of instabiele positie.

KENNISGEVING:

Probeer geen takken dikker dan 10mm diameter te snoeien met dit gereedschap. Snoei takken tot 10 cm ); minder dan de snoeihoogte met takkenscharen voordat u het gereedschap gebruikt (zie afb. 9).

LET OP:

• Snoei nicht in dode bomen of andere harde voorwerpen. Als u zich hier Niet aan houdt, kan het gereedschap worden beschadigd.

Druk met beiden handen de aan/uit-schakelaars A en B in, houdt de heggenschaar vór uw lichaam en Snoei van beneden maar boven (zie afb. 10).

Als standardmethode houdt u de messenbladen gekanteld in de snoeirichting en beweegt u ze rustig en langzaam met een snelheid van 3 of 4 seconden per meter (zie afb. 11).

Om de bovenkant van een heg gelijkmatig te snoeien, is het handig een touwtje op de gewenste hoogte te spannen en er langs te snoeien (zie aff. 12).

Door een snoeiafvalgeleider (los verkrijgbaar) op het gereedschap aan te brengen bij hetrecht snoeien van een heg, worden voorkomen dat het snoeiafval worden weggeworpen (zie afb. 13).

Om de zijkant van een heg gelijkmatig te snoeien, is het handig van onder maar boven te snoeien (zie afb. 14).

Snoei buxus en rododendron van onder maar boven voor een mooie, gladde afwerking (zie afb. 15).

De snoeiafvalgeleider (los verkrijgbaar) aanbrengen en verwijderen

LET OP:

• Controller altijd of het gereedschap isuitgeschakeld en de stekker uit het stopcontact is getrokken alvorens de snoeiafvalgeleider aan te brengen of te verwijderen.

OPMERKING:

• Draag bij het aanbrengen of verwijderen van de snoeiafvalgeleider alttijd handschoenen zodate uw handen en gezicht Nietrechtstreeks in aanraking komen met de messenbladen. Als u dat nicht doet, kan dit leiden tot persoonlijk letsel.
• Haal altiijd eerst de schede van de messenbladen af voordat u de snoeiafvalgeleider aanbrengt.
• De snoeiafvalgeleider vangt de gesnoeide blaadjes af en vergemakkelijkt het verzamelen van de vallende blaadjes. Deze kan aan beiden kanten van het gereedschap worden bevestigd (zie afb. 16).

Duw de snoeiafvalgeleider op de messenbladen zodat de sleuven over de moeren op de messenbladen vallen. Let erop dat de snoeiafvalgeleider de takkenvanger aan de voorkant van de messenbladen Niet raakt (zie afb. 17).

De snoeiafvalgeleider moet zodanig worden aangebrachte dat de haken ervan aangrijpen in de groeven in de messenbladen (zie afb. 18).

Om de snoeiafvalgeleider te verwijderen, drukt u aan\ beide zijden op de vergrendeling zodat de haken\ loskomen uit de groeven (zie aff. 19).

LET OP:

• De schede (standaarduitrusting) kan nicht om de messenbladen worden geschoven verwijl de snoeiafvalgeleider is aangebracht. Alvorens de heggenschaar mee te nemen of op te bergen, verwijdert u de snoeiafvalgeleider en schuift u de schede om de messenbladen om te voorkomen dat deutsche bloot liggen.

OPMERKING:

• Controller de snoeiafvalgeleider op correcte montage alvorens deutsche gebruiken.
• Probeer de snoeiafvalgeleider nooit met große kracht te verwijderen terwijl de haken aangrijpen in de gleuven van de messenbladen. Bij gebruik van große kracht kan de snoeiafvalgeleider worden beschadigd.

ONDERHOUD

LET OP:

Zorg er alkijd voor dat het gereedschap isuitgeschakeld en de stekker uit het stopcontact isgetrokken,voordat u een inspectie of onderhouduitvoert.

Het gereedschap schoonmaken

Maak het gereedschap schoon door het stof eraf te vegen met een droge of met zeepwater bevochtigde doek.

LET OP:

• Gebruik nooit benzine, wasbenzine, thinner, alcohol, enz. Dit kan leiden tot verkleuren, cervormen of barsten.

Onderhoud van messenbladen

Smeer de messenbladen voor aanvang van de

werkzaamheden en na ieder werkuur met machineolie of gelijkwaardig.

Verwijder na de werkzaamheden het vuil van beiden zichden van de messenbladen met behulp van een staalborstel, veeg de messenbladen schoon met een doek, en breng voldoende olie met een lage viscositeit aan, zoals bijvoorbeeld machineolie, smeerolie uit een spuitbus, enz.

LET OP:

• Was de messenbladen nicht met water. Als u dit toch doet, können de messenbladen gaan roesten of het gereedschap worden beschadigd.

KENNISGEVING:

Als andere onderdelen dan de messenbladen, zoals de kruk, versleten zich, vraagt u een erkend Makita/Dolmar-servicecentrum om verranging of reparatie.

De messenbladen aanbrengen en verwijderen

LET OP:

• Controller altijd of het gereedschap is uitgeschakeld en de stekker uit het stopcontact is getrokken voordat u de messenbladen verwijdert of aanbrengt.
• Draag bij het aanbrengen of verwijderen van de messenbladen alsijd handschoenen zonder de schede eraf te halen zodate uw handen en gezicht nichtrechtstreeks in aanraking komen met de messenbladen. Als u dat Niet doet, kan dit leiden tot persoonlijk letsel.

OPMERKING:

• Veeg het vet op het tandwiel en de kruk Niet af. Als u dit toch doet, kan het gereedschap worden beschadigd.
• Voor de specifieke methode van het verwijderen en aanbrengen van messenbladen, leest u de achterkant van de verpakking van de los verkrijgbare messenbladen.

De messenbladen verwijderen

Draai het gereedschap ondersteboven en draai de vier schroeven los (zie afb. 20).

OPMERKING:

• Wees voorzichtig uw handen Niet vuil te makeen aan het vet in het tandwiehuis van de messenbladen.

Verwijder het deksel op de onderkant (zie afb. 21).

Verwijder de afdekking van het tandwielhuis (zie aff. 22).

Draai de kruk met behulp van een

platkopschroevendraaieraar de hoek aangegeven in de afbeelding (zie afb.23).

Verwijder de twee schroeven uit de messenbladen zodate de messenbladen uit het gereedschap verwijderd können worden (zie afb. 24).

LET OP:

• Draai het tandwiel terug maar de oorspronkelijke stand waarin het werk aangebracht voor het geval het per ongeluk worden afgenomen.

De messenbladen aanbrengen

Bereid de 4 schroeven (voor het deksel op de onderkant), de 2 schroeven (voor de messenbladen), het deksel van

het tandwielhuis, het deksel op de onderkant en de neue messenbladen voor.

Draai de kruk maar de stand zoals aangegeven in de afbeeling. Breng vet aan, dat bij de neue wennenbladen werden geleverd, rondon de kruk (zie afb.25).

Leg het ovale gat in het bovenste messenblad over het gat in het onderste messenblad (zie afb. 26).

Haal de schede van de oude messenbladen af en schuif het op de neue messenbladen om veiliger te werktenijden het verrangen van de messenbladen (zie afb. 27).

Plaats de neue messenbladen in het gereedschap zodate de ovale gaten in de messenbladen over de kruk passen. Laat de gaten in de messenbladen samenvallen met de schroefgaten in het gereedschap en zet ze daarna vast met de twee schroeven (zie afb. 28).

Controleer met een platkopschroevendraaier of de kruk soepel draait (zie afb. 29).

Monteer de afdekking van het tandwielhuis en het deksel op de onderkant van het gereedschap. Draai de schroeven stevig aan.

Haal de schede van de messenbladen af en schakel daarna het gereedschap in om te controleren of het goed werkt.

OPMERKING:

• Als de messenbladen Niet goed werkken, zich ze Niet goed op de kruk bevestigd. Voer de procedure vanaf het begin opnieuw UIT.

Bewaren

Het gaatje in het deksel op de onderkant is handig om het gereedschap aan een spijker in de muur op te hangen (zie aflb. 30).

Schuif de schede over de messenbladen zodat davon nicht bloot liggen. Bewaar het gereedschap buiten bereik van kinderen.

Bewaar het gereedschap op eenplaats die nicht is blootgesteld aan water of regen.

Om de VEILIGHEID en BETROUWBAARHEID van het gereedschap te handhaven, dienen alle reparations, onderhoud en afstelingen te worden uitgevoerd door een erkend Makita/Dolmar-servicecentrum of de Makita-fabriek, en altijd met gebruikmaking van originele Makita/Dolmar-verbangingsonderdelen.

VERKRIJGBARE ACCESSORIES

LET OP:

• Deze accessoires of hulpstukken worden aanbevolen voor gebruik met het Dolmar-gereedschap dat in deze gebruiksaanwijzing worden beschreiben. Het gebruik van andere accessoires of hulpstukken kan gevaar voor persoonlijk letsel opleveren. Gebruik de accessoires of hulpstukken uitsluitend voor de aangegeven gebruiksdoeelinden.
  Mocht u meer informatie wollen haben over deze accessoires, dan=kunt ucontact opnemen met uwplaatselijke Dolmar-servicecentrum.
• Schede
  Hakenset
• Messenbladen
  Snoeiafvalgeleider
  Heupgordelhaak
  Armbandhaak

OPMERKING:

• Sommige items op de lijst konnen zijn inbegrepen in de doos van het gereedschap als standardt toebehoren. Zij konnen van land tot land verschillen.

Geluid

ENG905-1

De typische, A-gewogen geluidsniveauaus zijn gemeten volgens EN62841-4-2:

Geluidsdrukniveau (L_pA) : 86,5 dB (A)

Geluidsvermogenniveauau (L_wA) : 94,5 dB (A)

Onzekerheid (K): 0,7 dB (A)

ENG907-1

• De opgegeven geluidsemissiewaarde(n) is/zijn gemeten volgens een standardtestmethode en kan/ kuren worden gebruikt om dit gereedschap te vergelijkden met andere gereedschappen.
• De opgegeven geluidsemissiewaarde(n) kan/kunnen ook worden gebruikt voor een beordeling vooraf van de blootstelling.

WAARSCHUWING:

• Draag gehoorbescherming.
• De geluidsemissieijdens het gebruik van het elektrisch gereedschap in de praktijk kan verschillen van de opgegeven waarde(n) afhankelijk van de manier waarop het gereedschap worden gezruikt, met name van het soort werkstuk waarmee worden gewerkt.
  Zorg ervoor dat veiligheidsmaatregelen worden getroffen ter bescherming van de gebruiker die zichgebaseerd op een schatting van de bloatstelling onder praktijkomstandigheden (rekening houdend met allefasen van de bedrijfscylclus,zoals de tijsdsduur gedurende welke het gereedschap isuitgeschakeld en stationair draait,naast de ingeschakelde tijsdsduur).

Trilling

ENG900-1

De totale trillingswaarde (triaxiale vectorsom) zoals vastgesteld volgens EN62841-4-2:

Gebruikstoepassing: Snoeien van heggen

Trillingssemissie (a_h) .. 4,4m / s^2

Onzekerheid (K): 1,5 m/s²

ENG901-2

• De totale trillingswaarde(n) is/zijn gemeten volgens een standaardtestmethode en kan/kunnen worden gebruikt om dit gereedschap te vergelijkken met andere gereedschappen.
• De opgegeven totale trillingswaarde(n) kan/kunnen ook worden gezruikt voor een beordeling vooraf van deblootstelling.

WAARSCHUWING:

• De trillingsemissieijdens het gebruik van het elektrisch gereedschap in de praktijk kan verschillen van de opgegeven waarde(n) afhankelijk van de manier waarop het gereedschap worden gebruikt, met name van het soort werkstuk waarmee worden gewerkt.
• Zorg ervoor dat veiligheidsmaatregelen worden getroffen ter bescherming van de gebruiker die zichgebaseerd op een schatting van de bloatstelling onder praktijkomstandigheden (rekening houdend

met alle fasen van de bedrijfscyclus, zoals de tijdsduur gedurende welke het gereedschap isuitgeschakeld en stationair draait, naast de ingeschakelde tijdsduur).

EU-verklaring van conformiteit

Alleen voor Europese landen

De EU-verklaring van conformiteit is opgenomen als

Bijlage A in deze instructiehandleiding.

ESPANOL (Instrucciones originales)
