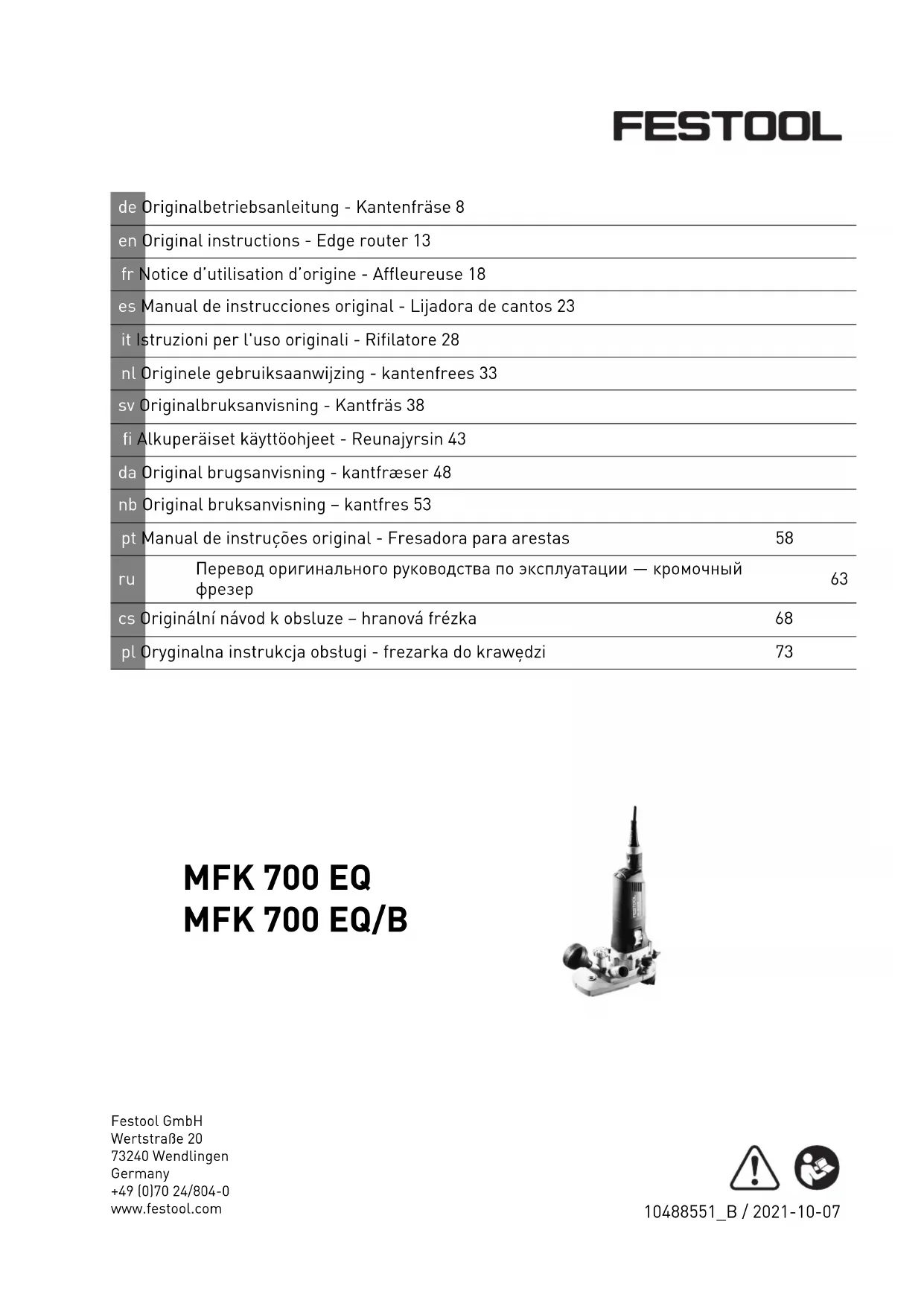

MODE D'EMPLOI MFK 700 EQB FESTOOL

dans la plage de numéro de série (S-Nr.) de 40000000 - 49999999

1 Symboles....18
2 Consignes de sécurité .....18
3 Utilisation en conformité avec les instructions....19
4 Caractéristiques techniques....19
5 Éléments de l'appareil....19
6 Mise en service....20
7 Réglages....20
8 Utilisation de l'outil électroportatif......21
9 Entretien et maintenance.... 22
10 Accessoires.... 22
11 Environnement....22

1 Symboles

Avertit d'un danger général

Avertit d'un risque de décharge électrique

Lire le mode d'emploi et les consignes de sécurité !

Porter une protection auditive !

Porter une protection respiratoire !

Porter des gants de protection !

Porter des lunettes de protection !

Débrancher le câble de raccordement secteur

Brancher le câble de raccordement secteur

Classe de protection II

Ne pas jeter avec les ordures ménagères.

Marquage CE : confirme la conformité de l'outil électroportatif aux directives de la Communauté européenne.

Conseil, information

Instruction

2 Consignes de sécurité

2.1 Consignes générales de sécurité pour outils électroportatifs

AVERTISSEMENT ! Veuillez lire toutes les consignes de sécurité et instructions.

Le non-respect des consignes de sécurité et des instructions peut provoquer une décharge électrique, un incendie et/ou des blessures graves.

Conserver l'ensemble des consignes de sécurité et des instructions afin de pouvoir les consulter ultérieurement.

Le terme « outil électroportatif » utilisé dans les consignes de sécurité se rapporte aux outils électroportatifs fonctionnant sur secteur (avec câble) et aux outils électroportatifs fonctionnant sur batterie (sans câble).

2.2 Consignes de sécurité spécifiques à l'appareil

• Tenez l'outil électroportatif uniquement par les parties isolées car la fraise peut entrer en contact avec son propre câble de raccordement. Le contact avec un câble sous tension peut également mettre des pièces métalliques de l'appareil sous tension et provoquer une décharge électrique.
• Fixez et bloquez la pièce sur un support stable au moyen de serre-joints ou d'autres accessoires. Si vous maintenez la pièce uniquement avec la main ou la bloquez uniquement contre votre corps, elle reste instable, ce qui peut conduire à une perte de contrôle.
• Pour le serrage des outils, utiliser uniquement le diamètre de tige pour lequel la pince de serrage est conçue.
• Ne faire fonctionner l'outil électroportatif qu'avec la table de guidage et le capot d'aspiration montés correctement
• L'outil électroportatif doit uniquement être équipé de fraises proposées à cette fin par Festool. L'utilisation d'autres fraises est interdite en raison d'un risque accrue de blessures.
• Employez exclusivement des outils conformes à EN 847-1. Toutes les fraises de Festool remplissent les exigences de ce standard.
• La pince de serrage et l'écrou-raccord ne doivent présenter aucun dommage.

• L'utilisation de fraises fissurées ou déformées est interdite.

• Veiller à bien fixer la fraise et s'assurer qu'elle fonctionne parfaitement.

• Ne pas dépasser la vitesse de rotation maximale indiquée sur l'outil monté et respecter la plage de vitesse. Les accessoires dont la vitesse de rotation est supérieure à la valeur admissible risquent de se briser ou d'être projetés.
• Ne pas utiliser l'outil électrique si son système électronique est défectueux. Ceci peut entraîner des vitesses de rotation excessives. La défectuosité du système électronique est reconnaissable à l'absence de démarrage progressif, une défaillance de la régulation de vitesse et un dégagement de fumée ou d'odeur de combustion de la machine.

Portez un équipement de protection individuelle approprié : une protection auditive, des lunettes de protection, un masque anti-poussière lors des travaux impliquant un dégagement de poussière et des gants de protection dans le cas des matériaux rugueux et lors du changement d'outil.

2.3 Valeurs d'émission

Les valeurs typiques déterminées selon EN 62841 sont les suivantes :

Niveau de pression acousti- L_PA = 81 dB(A) quel

Niveau de puissance acoustique L_WA = 92 dB(A)

Incertitude K = 1,5 dB

ATTENTION

Émission de bruit lors de l'utilisation Lésions auditives

▶ Utiliser une protection auditive.

Valeur d'émission vibratoire a_h (somme vectorielle tridirectionnelle) et incertitude K déterminées conformément à EN 62841 :

$$ a _ {h} < 2, 5 \mathrm{m} / \mathrm{s} ^ {2} $$

$$ K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2} $$

Les valeurs d'émission indiquées (vibrations, bruit)

- sont fournies à des fins de comparaison avec d'autres appareils,

• permettent également une estimation provisoire des nuisances sonores et vibratoires lors de l'utilisation,
• sont représentatives des principales applications de l'outil électroportatif.

ATTENTION

Les valeurs d'émissions peuvent diverger des valeurs indiquées. Ceci dépend de l'utilisation de l'outil et du type de pièce à travailler.

• Il est nécessaire d'évaluer les nuisances sonores réelles sur toute la durée du cycle d'utilisation.
• Déterminer ensuite des mesures de sécurité adaptées aux nuisances sonores réelles afin de protéger l'utilisateur.

3 Utilisation en conformité avec les instructions

L'affleureuse avec table de fraisage pour bandes de chant est destinée au fraisage de chants en bois, plastique et matériaux semblables.

L'utilisateur est responsable des dom-mages provoqués par une utilisation non

conforme.

4 Caractéristiques techniques

Affleureuse
puissance 720 W
Régime 10.000 - 26.000 tr/min
Vitesse max. (à vide) 26.000 tr/min
Porte-outil 8 mm(en option : 6 mm, 1/4")
∅ de fraise, max. 26 mm / 1"
∅ raccord d'aspiration 27 mm
Poids selon la procédure EPTA 01:2014 :	2,0 kg

5 Éléments de l'appareil

[1-1] butée de fraisage

[1-2] Système de verrouillage pour le frein pour le roulement à billes

[1-3]/ Système de verrouillage pour la

[1-7] profondeur de fraisage

[1-4] Raccord plug-it

Français

[1-5]	Réglage de la profondeur de coupe
[1-6]	Poignée, système de verrouillage pour la profondeur de fraisage
[1-8]	régulation de la vitesse
[1-9]	Interrupteur marche/arrêt
[1-10]	Raccord d'aspiration
[1-11]	Blocage de la broche
[1-12]	Surface de préhension

Les illustrations indiquées se trouvent en début de notice d'utilisation.

6 Mise en service

AVERTISSEMENT

Tension ou fréquence non admissible! Risque d'accident

▶ La tension et la fréquence d'alimentation électrique doivent être conformes aux indications de la plaque signalétique.
En Amérique du nord, utiliser uniquement les machines Festool fonctionnant sous une tension de 120 V / 60 Hz.

ATTENTION

Échauffement du raccord plug-it si le rac- cord à baïonnette n'est pas complètement verrouillé

Risque de brûlures

- Avant de mettre en marche l'outil électroportatif, assurez-vous que le raccord à baïonnette sur le câble de raccordement secteur est complètement fermé et verrouillé.

Branchement et débranchement du câble de raccordement secteur -, voir figure 2.

6.1 Mise en marche/à l'arrêt

Le commutateur [1-9] sert d'interrupteur MARCHE/ARRÊT (I = MARCHE, 0 = ARRÊT).

7 Réglages

AVERTISSEMENT

Risque de blessures, décharge électrique

Débrancher la fiche de la prise de courant avant toute intervention sur la machine !

7.1 Système électronique

Vitesse constante

Le système électronique maintient à un niveau constant le régime moteur présélectionné. Ainsi, la vitesse est toujours stable, y compris sous charge.

Régulation du régime

La molette [1-8] permet un réglage continu du régime dans la plage de régimes (voir chapitre Caractéristiques techniques). La vitesse peut ainsi être adaptée de façon optimale à chaque matériau. Respecter aussi les consignes indiquées sur les outils.

Des marques de brûlures ou de fusion sur le matériau peuvent être évitées en diminuant le régime.

Fusible thermique

En cas de température excessive du moteur, l'alimentation électrique et la vitesse sont réduites. L'outil électroportatif continue de fonctionner à puissance réduite afin de permettre un refroidissement rapide par ventilation du moteur. Après refroidissement, l'outil électroportatif redémarre automatiquement.

Protection anti-redémarrage

La protection anti-redémarrage intégrée empêche un redémarrage automatique de l'outil électroportatif après une coupure d'alimentation lorsque l'interrupteur marche/arrêt est enfoncé. Dans ce cas, l'outil électroportatif doit tout d'abord être éteint puis remis en marche. En raison de du système de protection anti-redémarrage intégré, la mise en marche ou à l'arrêt de l'outil électroportatif au moyen d'un module de commutateur externe n'est pas possible.

7.2 Remplacement de la table de fraisage

Grâce à sa grande surface d'appui, la table de fraisage pour bandes de chant convient au fraisage de bandes de chant dépassantes.

• Alignez la table de fraisage sur les boulons de la machine [3].
• Évent. retirez le frein pour le roulement à billes [3-2].
• Fixez le système de verrouillage pour la table de fraisage [3-1].
• Évent. placez le frein pour le roulement à billes [3-2].

Démontage dans l'ordre inverse du montage.

7.3 Changement d'outil

ATTENTION

Risque de blessures dû à l'outil d'usinage chaud et tranchant

▶ Ne pas monter d'outils d'usinage émoussés ou défectueux.
▶ Se munir de gants de protection pour manipuler l'outil d'usinage.

Avant de remplacer l'outil de fraisage, retirer la table de fraisage.

Prélèvement de l'outil

▶ Appuyez sur le blocage de la broche [4-1] .
▶ Desserrez l'écrou-raccord [4-2] avec la clé à fourche (surplat 19) jusqu'à pouvoir retirer l'outil.
▶ Relâchez le blocage de la broche [4-1] .

Montage de l'outil

• Introduisez l'outil de fraisage [4-3] aussi loin que possible dans la pince de serrage ouverte, ∨ au moins jusqu'au marquage de la queue de fraise.
• Appuyez sur le blocage de la broche [4-1].
• Serrez l'écrou-raccord [4-2] avec la clé à fourche (surplat 19).
  ▶ Relâchez le blocage de la broche [4-1].

7.4 Remplacement de la pince de serrage

Seuls des outils adaptés doivent être utilisés avec les pinces de serrage fournies. Des pinces de serrage de 8 mm, 6 mm et 1/4" (6,35 mm) peuvent être utilisées.

• Appuyez sur le blocage de la broche [5-1].
  ▶ Dévissez entièrement l'écrou-raccord [5-2].
  ▶ Relâchez le blocage de la broche [5-1].
  ▶ Sortez l'ensemble écrou-raccord et pince [5-3] de la broche. Ne séparez jamais l'écrou-raccord et la pince de serrage ! En effet, les deux forment un ensemble inséparable.
• Insérez une autre pince munie de son écrou-raccord dans la broche.
• Vissez l'écrou-raccord sans forcer. Ne serrez pas l'écrou-raccord en l'absence de fraise !

7.5 Réglage de la profondeur de fraisage

▶ Desserrez les systèmes de verrouillage pour la profondeur de fraisage [1-3] + [1-6].
- Réglez la profondeur de fraisage souhaitée sur le réglage de la profondeur de fraisage [1-7].
- Fixez les systèmes de verrouillage pour la profondeur de fraisage [1-3] + [1-6].

7.6 Aspiration

AVERTISSEMENT

Risques pour la santé dus aux poussières

▶ Ne jamais travailler sans aspiration.
▶ Respecter les dispositions nationales.

Raccordez un aspirateur Festool avec tuyau d'aspiration de 27 mm de diamètre au raccord d'aspiration [1-10].

ATTENTION ! Si vous n'utilisez pas de tuyau d'aspiration antistatique, une accumulation d'électricité statique est possible. L'utilisateur risque alors de subir une décharge électrique et le système électronique de l'outil électroportatif risque d'être endommagé.

8 Utilisation de l'outil électroportatif

Pendant l'utilisation, respectez toutes les consignes de sécurité indiquées ci-avant que les règles suivantes :

• Fixez toujours la pièce de manière à ce qu'elle ne puisse pas bouger pendant l'utilisation de l'outil électroportatif.
• Maintenir la machine avec les deux mains sur le carter moteur et la tête d'engrenage ou sur la poignée supplémentaire [1-6] afin de garantir un guidage sûr.
• Adaptez la vitesse d'avance au diamètre de la fraiseuse et au matériau. Travaillez à une vitesse d'avance constante.
• Guider l'outil électroportatif contre la pièce à travailler seulement quand celui-ci est activé.
• Attendez que l'outil électroportatif soit complètement immobilisé avant de le déposer. L'outil monté peut s'accrocher et provoquer une perte de contrôle de l'outil électroportatif.
• Assurez-vous que la table de fraisage soit bien serrée avant le fraisage.
• Fraiser uniquement en remontant (direction d'avance de l'outil électroportatif dans le sens de coupe de l'outil).

8.1 Types de guidage

Fraisage avec roulement à billes de butée [6]

Pour le fraisage avec des outils de fraisage avec roulement à billes de butée, insérez le frein pour roulement à billes dans l'affleureuse. L'affleureuse est guidée de sorte que le roulement à billes de butée de la fraiseuse se déplace entre le frein et la bande de chant.

Adaptez la hauteur du frein à la hauteur du roulement à billes de butée - 2 niveaux [6A].

Fraisage avec fraise à surfacer [7]

Pour le fraisage avec des fraises à surfacer, le travail se fait sans frein pour le roulement à billes. Guidez l'affleureuse de sorte que la butée de la table de fraisage se trouve sur la bande de chant, également possible sur des chants inclinés.

9 Entretien et maintenance

AVERTISSEMENT

Risque de blessures, décharge électrique

• Avant toute opération de maintenance ou d'entretien, toujours débrancher la fiche secteur de la prise de courant !
• Toutes les opérations de maintenance et de réparation nécessitant l'ouverture du boîtier du moteur doivent uniquement être effectuées par un atelier de service après-vente agréé.

Service après-vente et réparation

uniquement par le fabricant ou des ateliers homologués. Pour trouver l'adresse la plus proche : www.fes-tool.fr/services

Utiliser uniquement des pièces déta- chées Festool d'origine ! Réf. sur : www.festool.fr/services

▶ Sauf indication contraire dans la notice d'utilisation, les dispositifs de protection et pièces endommagés doivent être réparés ou remplacés dans les règles de l'art par un atelier spécialisé agréé.
L'appareil est équipé de charbons spéciaux à coupure automatique. Lorsque ceux-ci sont usés, l'alimentation est coupée et l'appareil s'arrête.
Pour assurer la circulation de l'air, il est impératif que les ouies de ventilation du

carter moteur soient maintenues dégagées et propres.

10 Accessoires

Les références des accessoires et des outils figurent dans le catalogue Festool ou sur Internet, à l'adresse « www.festool.fr ».

11 Environnement

Ne pas jeter l'appareil avec les ordures ménagères ! Veiller à un recyclage écologique des appareils, accessoires et emballages. Respecter les règlements nationaux en vigueur.

Uniquement UE : selon la directive européenne relative aux appareils électriques et électroniques usagés et sa transposition en droit national, les outils électroportatifs usagés doivent être collectés à part et recyclés de manière écologique.

Informations à propos de REACH : www.fes- tool.com/reach
