MODE D'EMPLOI Essential Plus Luvion

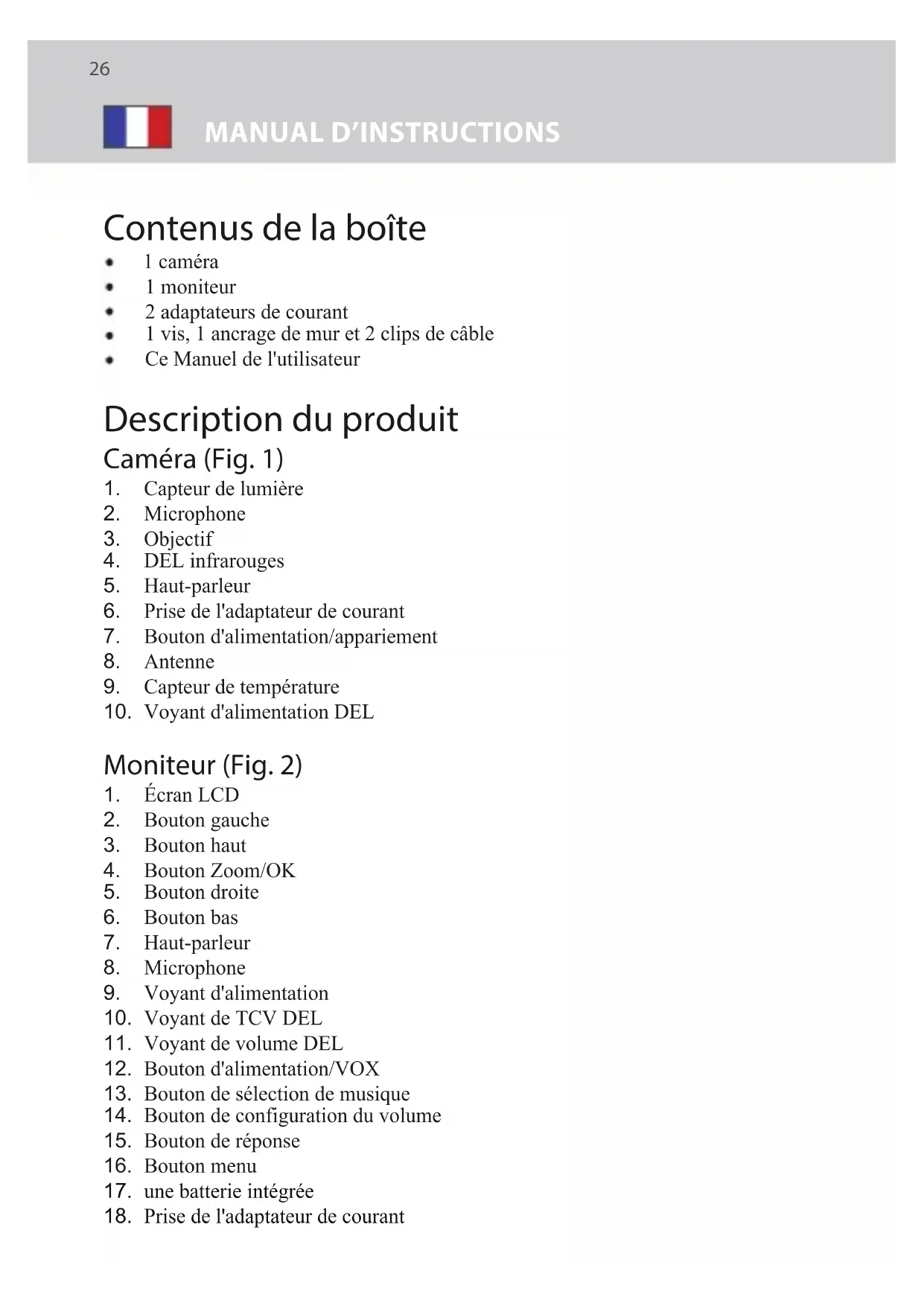

1. Capteur de lumière

6. Prise de l'adaptateur de courant

7. Bouton d'alimentation/appariement

9. Capteur de température

10. Voyant d'alimentation DEL

9. Voyant d'alimentation

13. Bouton de sélection de musique

14. Bouton de configuration du volume

15. Bouton de réponse

17. une batterie intégrée

18. Prise de l'adaptateur de courant

Installation Alimentation - Avec alimentation secteur1. Branchez un coté de l’adaptateur d'alimentation fourni sur une prise de courant et l’autre coté sur la prise à l'arrière de la caméra. Voir Fig. 3.2. Appuyez sur le bouton ALIMENTATION et maintenez-le 1 seconde pour allumer la caméra. Le DEL de la caméra s'allumera (couleur verte). Voir Fig. 3. Remarque : Appuyez sur le bouton ALIMENTATION et maintenez-le 1 seconde pour éteindre la caméra.Réglages précisPlacez la caméra à un endroit pratique, pointez l'objectif vers la zone d'observation.Vision nocturneLa caméra possède huit DEL haute intensité pour prendre des images claires dans l'obscurité. Quand le détecteur de lumière détecte des niveaux de lumière ambiante faibles, les DEL seront activées automatiquement.Mesure de la température de la pièceLe capteur de température peut mesurer la température de la pièce où la caméra a été installée et l'indicateur de température de pièce sera affiché sur l'écran de l'unité du moniteur.Installation de la caméra

Alimentationsecteur de la maison.1. Appuyez sur le bouton ALIMENTATION/VOX sans arrêter pendant environ 3 secondes pour allumer le moniteur. Voir Fig. 4.Remarque 1: Remarque 2: Lorsque l'alimentation est suffisante, le voyant "Alimentation" est allumé (en vert) ; lorsque la batterie est faible, le voyant DEL rouge commence à clignoter. Remarque 3: Appuyez sur le bouton ALIMENTATION/VOX sans arrêter pendant environ 3 secondes pour éteindre le moniteur.Installation du moniteurLe moniteur utilise ou une prise de courant une batterie rechargeable intégréeUtilisation de la batterie intégréeRecharge via l'adaptateur secteur.

et l’autre coté sur la prise de la caméra. Voir Fig. 5.

2. Appuyez sur le bouton ALIMENTATION/VOX sans arrêter pendant

environ 3 secondes pour allumer le moniteur. Voir Fig. 5. Remarque 1: Lors de l'allumage du moniteur, la DEL "Alimentation"

s'allumera (en vert). Remarque 2: "Hors de portée" s'affichera sur l'écran LCD si le moniteur

dépasse la portée (supprimer liaison). Remarque 3: Appuyez sur le bouton ALIMENTATION/VOX sans arrêter pendant environ 3 secondes pour éteindre le moniteur. Fonction télécommande du moniteur Le moniteur peut contrôler le mouvement de la caméra. La tête de la caméra peut tourner en haut, en bas, à gauche et à droite. Appuyez sur les boutons haut ou bas sur le moniteur pour relever ou abaisser la caméra. Appuyez sur les boutons gauche ou droite sur le moniteur pour orienter la caméra à gauche ou à droite. Voir Fig. 6. Remarque : L'audio sera coupé lorsque le moteur sera en rotation. Fonction de zoom avant Appuyez sur le bouton Zoom/OK une fois pour un zoom 2X de l'image et appuyez à nouveau pour revenir à une vue normale. Voir Fig. 7. Fonction TCV (Transmission de Commande Vocale)

1. Appuyez sur le bouton ALIMENTATION/VOX pendant moins d’une

seconde sur le moniteur pour activer la fonction VOX. Ceci éteindra l'écran mais la DEL VOX restera allumée (en vert) pour vous rappeler que la fonction VOX est activée. Voir Fig. 8.

2. Lorsque le son de la caméra atteint le niveau défini (voir Fig. 18), l'écran

s'allumera automatiquement. Il s'éteindra à nouveau après 30 secondes. Si du son de la caméra continue à atteindre le niveau défini pendant 30 secondes, il se prolongera de 30 secondes avant d'éteindre l'écran après le dernier événement vocal. Réglage du volume

1. Appuyez sur le bouton de configuration du volume pour accéder à la

configuration du volume. Voir Fig. 9.

2. Appuyez sur les boutons haut ou bas pour ajuster le niveau de

volume, puis sur le bouton OK pour confirmer le réglage. Fig. 9. Utilisation du courant secteur Branchez un coté de l’adaptateur d'alimentation fourni sur une prise de courant

Fonction de réponse Appuyez sur le bouton de réponse pour parler via l'unité de caméra, l'icône s'affichera alors sur l'écran. Voir Fig. 10. Fonction de musique Vous pouvez jouer de la musique avec la moniteur (trois mélodies musicales).1. Appuyez sur le bouton de musique , la caméra commencera à jouer la musique. Voir Fig. 11.

2. Appuyez sur le bouton de musique à nouveau, la caméra jouera la

1. Appuyez sur le bouton menu de l'unité du moniteur pour afficher le menu sur l’écran. Voir Fig. 12.2. Utilisez les boutons gauche et droite pour naviguer à travers le menu.3. Appuyez sur le bouton Zoom/OK pour confirmer un paramètre.4. Le menu principal est composé de 6 sous-menus. Sélection de caméra (Choisir caméra) Dans ce sous-menu, vous pouvez sélectionner plusieurs caméras si les caméras ont été appariées. Vous pouvez également appuyer sur l'icône de recherche automatique pour la fonction de recherche automatique. Cette fonction affichera des images de chaque caméra par intervalles de huit secondes. Voir Fig. 13. Paramètre de minuteur d'alimentation( Minuteur d'alimentation ) Dans ce sous-menu, vous pouvez configurer le minuteur d'alimentation pour vous rappeler le timing. Voir Fig. 14. Paramètre température ( Param. température ) 1. Dans ce sous-menu, vous pouvez choisir l'unité de la température, degrés Celsius ou degrés Fahrenheit. Voir Fig. 15.2. Vous pouvez régler la plage de la température pour l'alerte de température. Si vous sélectionnez "Alerte activée" pour activer l'alerte de température et que la température est hors de la plage, un son d'avertissement sonnera sur l'unité du moniteur. Voir Fig. 15. Paramètre caméra ( Paramètre caméra ) Le système vient avec une unité de caméra qui a déjà été appariée avec l'unité du moniteur. La fonction "Paramètres caméra" permet d'utiliser un canal différent pour chaque unité de bébé sur l'unité du moniteur. Cela est nécessaire pour configurer d'autres unités de caméra. Options du menu

1. Si vous souhaitez ajouter une nouvelle caméra, veuillez en choisir le nombre

que vous souhaitez ajouter, puis sélectionner l'icône d'ajout de caméra et appuyez sur le bouton pour confirmer votre sélection (Voir Fig. 16). L'écran affichera "Appuyez sur le bouton de l'appariement de l'unité bébé" , appuyez alors sur le bouton d'alimentation environ 3 secondes sur le côté de la caméra au même moment.

2. Si vous souhaitez supprimer une caméra appariée, veuillez choisir le nombre

de caméra à supprimer , puis sélectionnez l'icône de suppression de caméra pour supprimer la caméra (Voir Fig. 16). Paramètre luminosité ( Luminosité ) Dans ce sous-menu, vous pouvez ajuster la luminosité de l'écran. Voir Fig. 17. Sensibilité TCV ( Sensibilité TCV ) Ce sous-menu vous permet de choisir le niveau de sensibilité de la fonction TCV (activation vocale). Quand le niveau est défini sur élevé, l'écran s'allumera avec des sons plus faibles.Voir Fig. 18.

La barre de statut d'affichera au sommet de l'écran. Voir Fig. 19.

Indicateur de puissance de signal

2. Indicateur du numéro de la caméra

3. Indicateur d'alerte de température marche/arrêt

4. Indicateur de température de la pièce

5. Indicateur de zoom avant

6. Indicateur de musique

7. Minuteur d'alimentation

8. Indicateur de réponse

9. Indicateur de recherche automatique

10.Indicateur de recharge/statut de la batterie Informations de statut

Vous ne recevez aucun signal.

Assurez-vous que les prises sont bien branchés jusqu'au fond. Si le signal est faible ou qu'il y a des interférences.

• Si vous avez un four à micro-ondes dans le chemin entre la caméra et le moniteur, déplacez le four à micro-ondes ou éteignez-le.• Assurez-vous que la caméra et le moniteur sont à une distance raisonnable l'un de l'autre (la plage est d'environ 1000 pieds ou 300 mètres avec une vue directe).• Si le LED d'alimentation est allumé mais que seulement le signal vocal est détecté, le moniteur est peut-être en mode d'activation vocale. Appuyez sur le bouton VOX pour allumer l'écran. Entretien et maintenance
• Gardez toutes les pièces et les accessoires hors de la portée des enfants.• Les empreintes de doigt ou de la poussière sur la surface de l'objectif peuvent affecter les performances de la caméra. Evitez donc de toucher la surface de l'objectif avec les doigts.• Si l'objectif est sale, utilisez un souffleur pour enlever la saleté et la poussière, ou un chiffon doux et sec pour essuyer l'objectif.• Gardez la caméra au sec. La pluie, l'humidité et les liquides contenant des

minéraux peuvent endommager les circuits électroniques.• Ne pas utiliser ou ranger l'appareil dans des endroits sales ou poussiéreux.• Ne pas ranger l'appareil dans des endroits chauds. Les températures élevées peuvent réduire la durée de vie des appareils électroniques et déformer ou faire fondre certains plastiques.• Ne pas ranger l'appareil dans des endroits très froids. Lorsque l'appareil se réchauffe à sa température normale, de la buée peut se former à l'intérieur, ce qui pourrait endommager les circuits électroniques.

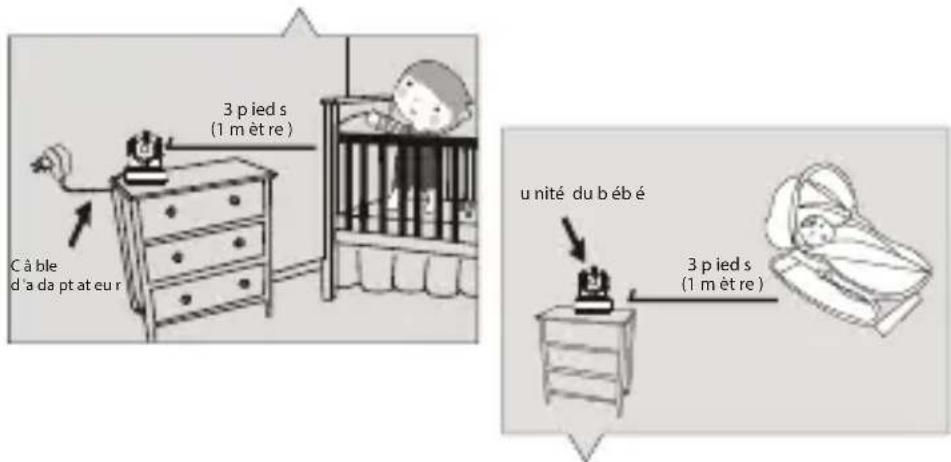

• Ne tentez pas d'ouvrir le boîtier. Une utilisation incorrecte de l'appareil peut l’endommager.• Evitez de le faire tomber ou de le cogner.• Utilisez cet appareil uniquement avec la source d'alimentation fournie avec celui-ci ou en tant qu'accessoire optionnel.• Ne pas surcharger les prises murales ou les rallonges électriques, car cela risquerait de causer un incendie ou une électrocution.• Souvenez-vous que vous utilisez les ondes publiques lorsque vous utilisez cet appareil et que l'audio et la vidéo peut être reçue sur d'autres appareils récepteurs fonctionnant sur 2,4 Ghz. Les conversation dans les pièces près de la caméra peuvent être diffusées. Pour protéger votre vie privée, éteignez toujours la caméra lorsque vous ne voulez pas l'utiliser. Guide de dépannage Assurez-vous que la caméra et que le moniteur sont allumés. FR32 Cet él ément est conf or me aux d i sposi tion s et a ux ter mes spéci f iques de l a Di r ecti ve2014/53/EU Suivez les astuces suivantes de sécurité Pour protéger contre les blessures ou la mort à cause des cordons du moniteur de bébé :

• Assurez-vous que l'unité de bébé et que le cordon de l'adaptateur secteur sont hors de la portée des bébés, par au moins 3 pieds (1 mètre). Remarque: Cela est important même si votre bébé ne peut pas encore marcher ou se déplacer.• Utilisez un moniteur de bébé sans fil pour éviter le risque d'étranglement.• N'utilisez jamais des cordons d'extension avec les adaptateurs électriquess. Utilisez uniquement les adaptateurs électriques fournis. 3 p ied s (1 m èt re )C â ble d'a da pt at eu r 3 p ied s (1 m èt re )u nité du b éb é Cet équipement est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directives Européennes. La déclaration de conformité est disponible sur: https://www.luvion.nl/doc/Essential-Plus33 LUVION Premium Baby products
