MANUALE UTENTE Essential Plus Luvion

Kameraeinrichtung / Installazione della telecamera

Regolazione Fig. 45 LUVION Premium Baby products

Kameraeinrichtung / Installazione della telecamera

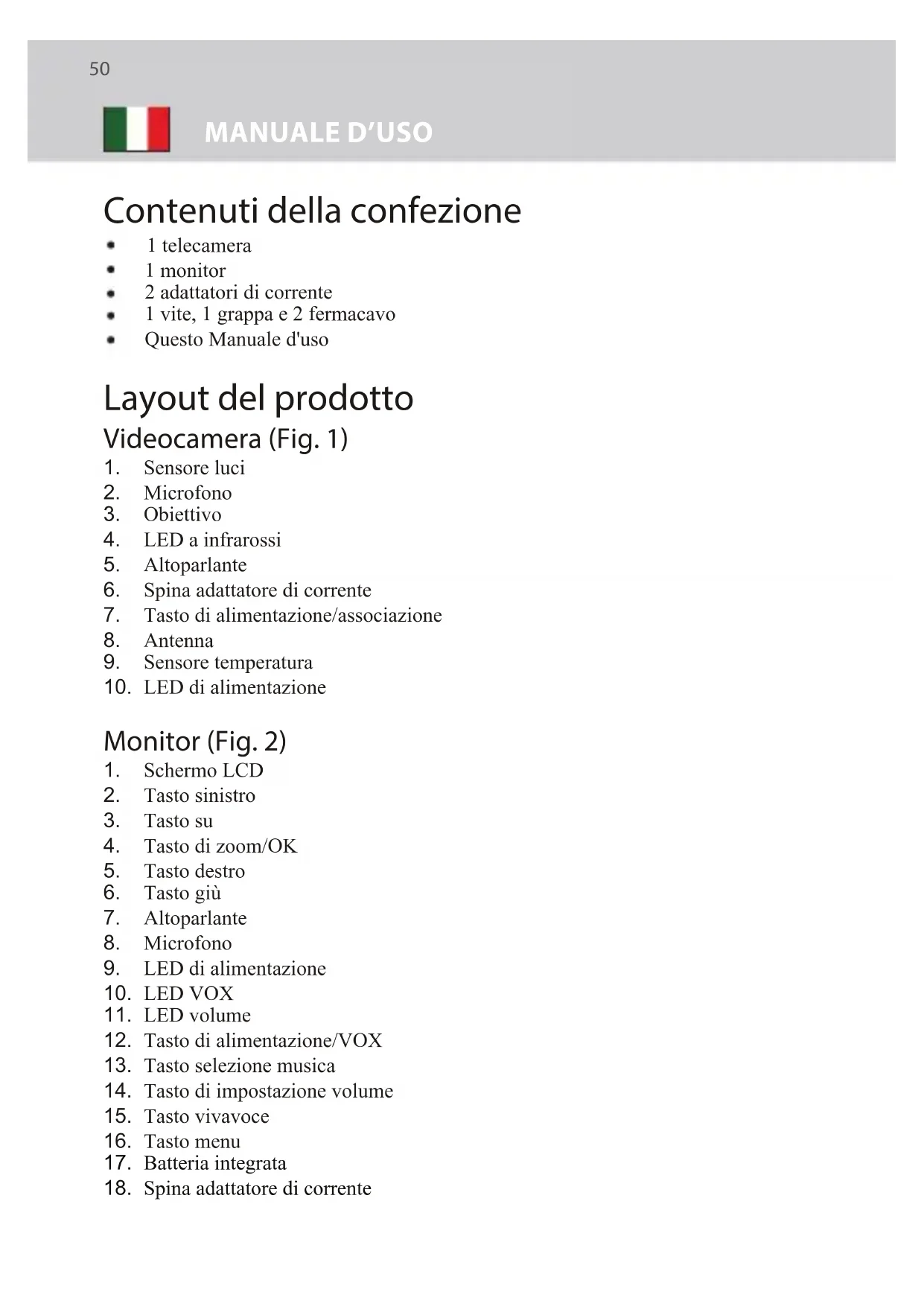

Contenuti della confezione 1 telecamera 1 monitor 2 adattatori di corrente 1 vite, 1 grappa e 2 fermacavo Questo Manuale d'uso Layout del prodotto Videocamera (Fig. 1)

6. Spina adattatore di corrente

7. Tasto di alimentazione/associazione

10. LED di alimentazione

9. LED di alimentazione

12. Tasto di alimentazione/VOX

13. Tasto selezione musica

14. Tasto di impostazione volume

18. Spina adattatore di corrente51

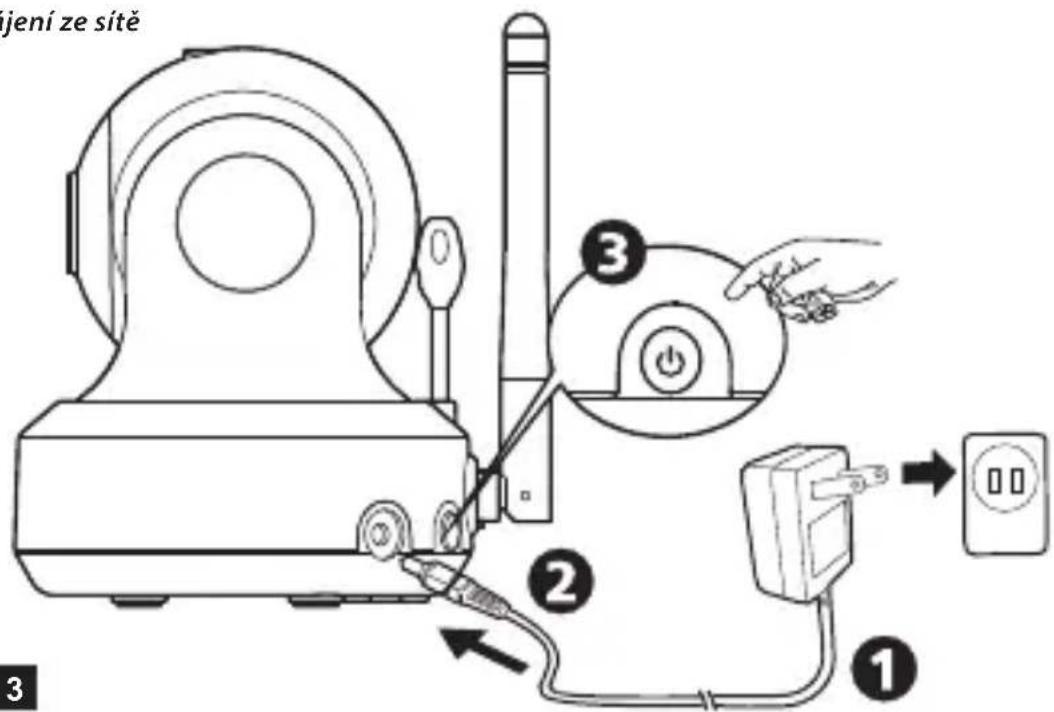

Installazione Alimentazione - Uso dell'alimentazione CA1. Inserire un'estremità dell'adattatore di alimentazione in dotazione in una presa di corrente e l'altra estremità nella parte posteriore della videocamera. Vedere la Fig. 3.2. Premere il tasto POWER meno di 1 secondo per accendere la videocamera. Il LED della videocamera si accende (spia verde). Vedere la Fig. 3.Nota : Premere il tasto POWER meno di 1 secondo per spegnere la videocamera.Sintonia nePosizionare la videocamera in un luogo comodo e puntare l'obiettivo verso l'area di osservazione.Visione notturnaLa videocamera dispone di otto LCD ad alta intensità per acquisire immagini nitide al buio. Quando il sensore luci rileva bassi livelli di luce ambientale, gli LCD si attivano automaticamente.Misurazione della temperatura ambientaleIl sensore di temperatura è in grado di misurare la temperatura ambientale sul lato della videocamera e l'indicatore della temperatura ambientale viene visualizzato sullo schermo del monitor. Impostazione della videocamera

Alimentazione1. Premere il tasto di alimentazione/VOX e tenerlo premuto per circa 3 secondi per accendere il monitor. Vedere la Fig. 4.Nota 1: Nota 1: Se l'alimentazione è sufficiente, il LED di "alimentazione” si accende (spia verde); se la batteria è quasi scarica, il LED rosso inizia lampeggiare. Nota 2: Premere il tasto di alimentazione/VOX e tenerlo premuto per circa 3 secondi per spegnere il monitor. Impostazione del monitor Il monitor usa una o la corrente CA domestica.batterie ricaricabili integrateUso di batterie integrateCapacità della batteria52

di corrente e l'altra estremità nel monitor. Vedere la Fig. 5.

2. Premere il tasto di alimentazione/VOX e tenerlo premuto per circa 3

secondi per accendere il monitor. Vedere la Fig. 5. Nota 1: Quando si accende il monitor, il LED di "alimentazione" si accende (spia verde). Nota 2: Sullo schermo LCD viene visualizzato "Fuori range" se il monitor non rientra nel range (scollegato). Nota 3: Premere il tasto di alimentazione/VOX e tenerlo premuto per circa 3 secondi per spegnere il monitor. Funzioni del telecomando del monitor Il monitor è in grado di controllare il movimento della videocamera. La testa della videocamera può ruotare verso l'alto, il basso, destra e sinistra. Premere i tasti su o giù del monitor per spostare la videocamera verso l'alto o il basso. Premere i tasti sinistro o destro del monitor per spostare la videocamera verso sinistra o destra. Vedere la Fig. 6. Nota : L'audio viene disattivato quando il motore gira. Funzione ingrandimento Premere una volta il tasto di zoom/OK del monitor per un ingrandimento 2X dell'immagine, quindi premere di nuovo per tornare alla visualizzazione normale. Vedere la Fig. 7. Funzione VOX (trasmissione attivata a voce)

1. Tenere premuto il tasto di alimentazione/VOX per meno di un secondo sul

monitor per attivare la funzione VOX. In tal modo si spegne lo schermo, ma il LED VOX rimane acceso (verde) per ricordare che la funzione VOX è attivata. Vedere la Fig. 8.

2. Quando l'audio emesso dalla videocamera raggiunge il livello di impostazione

(vedere la Fig. 18), lo schermo si accende automaticamente. Si spegne di nuovo dopo 30 secondi. Se l'audio emesso dalla videocamera raggiunge il livello di impostazioneper 30 secondi, si estende di 30 secondi per spegnere lo schermo dall'ultimo evento vocale. Impostazione del volume

1. Premere il tasto di impostazione volume per accedere alla relativa

impostazione. Vedere la Fig. 9.

2. Premere i tasti su o giù per regolare il livello di volume, quindi

premere il tasto Ok per confermare l'impostazione. Fig. 9. Uso di alimentazione CA Inserire un'estremità dell'adattatore di alimentazione in dotazione in una presa

di corrente e l'altra estremità nel monitor. Vedere la Fig. 5.2. Premere il tasto di alimentazione/VOX e tenerlo premuto per circa 3 secondi per accendere il monitor. Vedere la Fig. 5. Nota 1: Quando si accende il monitor, il LED di "alimentazione" si accende (spia verde). Nota 2: Sullo schermo LCD viene visualizzato "Fuori range" se il monitor non rientra nel range (scollegato). Nota 3: Premere il tasto di alimentazione/VOX e tenerlo premuto per circa 3 secondi per spegnere il monitor. Funzioni del telecomando del monitor Il monitor è in grado di controllare il movimento della videocamera. La testa della videocamera può ruotare verso l'alto, il basso, destra e sinistra. Premere i tasti su o giù del monitor per spostare la videocamera verso l'alto o il basso. Premere i tasti sinistro o destro del monitor per spostare la videocamera verso sinistra o destra. Vedere la Fig. 6. Nota : L'audio viene disattivato quando il motore gira. Funzione ingrandimento Premere una volta il tasto di zoom/OK del monitor per un ingrandimento 2X dell'immagine, quindi premere di nuovo per tornare alla visualizzazione normale. Vedere la Fig. 7. Funzione VOX (trasmissione attivata a voce) 1. Tenere premuto il tasto di alimentazione/VOX per meno di un secondo sul monitor per attivare la funzione VOX. In tal modo si spegne lo schermo, ma il LED VOX rimane acceso (verde) per ricordare che la funzione VOX è attivata. Vedere la Fig. 8.2. Quando l'audio emesso dalla videocamera raggiunge il livello di impostazione (vedere la Fig. 18), lo schermo si accende automaticamente. Si spegne di nuovo dopo 30 secondi. Se l'audio emesso dalla videocamera raggiunge il livello di impostazioneper 30 secondi, si estende di 30 secondi per spegnere lo schermo dall'ultimo evento vocale. Impostazione del volume 1. Premere il tasto di impostazione volume per accedere alla relativa impostazione. Vedere la Fig. 9.2. Premere i tasti su o giù per regolare il livello di volume, quindi premere il tasto Ok per confermare l'impostazione. Fig. 9. Uso di alimentazione CA Inserire un'estremità dell'adattatore di alimentazione in dotazione in una presa

Funzione vivavoce Premere il tasto vivavoce per parlare attraverso la videocamera. L'icona viene visualizzata sullo schermo. Vedere la Fig. 10. Funzione musica È possibile riprodurre la musica con la telecamera (tre brani musicali).1. Premere il tasto musica , la telecamera riprodurrà la musica. Fare riferimento alla Figura 11.2. Premere di nuovo il tasto musica , la telecamera riprodurrà il brano successivo.

1. Premere il tasto menu del monitor per visualizzare il menu principale sullo schermo. Vedere la Fig. 12.2. Usare i tasti sinistro e destro per navigare tra i menu.3. Premere il tasto di zoom/OK per confermare un'impostazione.4. Il menu principale contiene 6 menu secondari. Selezione della videocamera (Selezione videocamera) In questo menu è possibile selezionare varie videocamere, se sono state associate. Inoltre, è possibile toccare l'icona di scansione automatica per utilizzare la relative funzione. La funzione di scansione automatica visualizza le immagini di ogni videocamera a intervalli di otto secondi. Vedere la Fig. 13. Impostazione timer alimentazione (T imer alimentazione) In questo menu secondario è possibile impostare il timer alimentazione comepromemoria. Vedere la Fig. 14. Impostazione della temperatura (Impostazione temp.) 1. In questo menu secondario è possibile scegliere l'unità di temperatura tra gradi Celsius e gradi Fahrenheit. Vedere la Fig. 15.2. È possibile impostare l'intervallo di temperatura dell'avviso temperatura. Se si seleziona "Avviso On" per attivare l'avviso temperatura e la temperatura è fuori range, dal monitor viene emesso un avviso acustico. Vedere la Fig. 15. Impostazione della videocamera (Impostazione videocamera) Il sistema dispone di una videocamera già associata al monitor. La funzione "Impostazione videocamera" garantisce a ciascuna unità bambino un canale a parte sul monitor. Ciò è necessario per la configurazione di altre videocamere. Opzioni del menu

1. Per aggiungere altre videocamera, scegliere il numero di videocamere da

aggiungere, quindi selezionare l'icona di aggiunta videocamera e premere il tasto per confermare la selezione (vedere la Fig. 16). Sullo schermo viene visualizzato "Premere il tasto di associazione sull'unità bambino" , quindi tenere premuto contemporaneamente il tasto di alimentazione per circa 3 secondi sulla videocamera.

2. Per eliminare una videocamera associata, scegliere il numero di videocamere

da eliminare, quindi selezionare l'icona di eliminazione della videocamera per eliminarla (vedere la Fig. 16). Impostazione di luminosità (Luminosità) In questo menu secondario è possibile regolare la luminosità dello schermo. Vedere la Fig. 17. Sensibilità VOX (Sensibilità VOX) Questo menu secondario consente di selezionare il livello di sensibilità VOX (attivazione voce). Se il livello di impostazione è alto, lo schermo si accende abbassando I suoni. Vedere la Fig. 18.

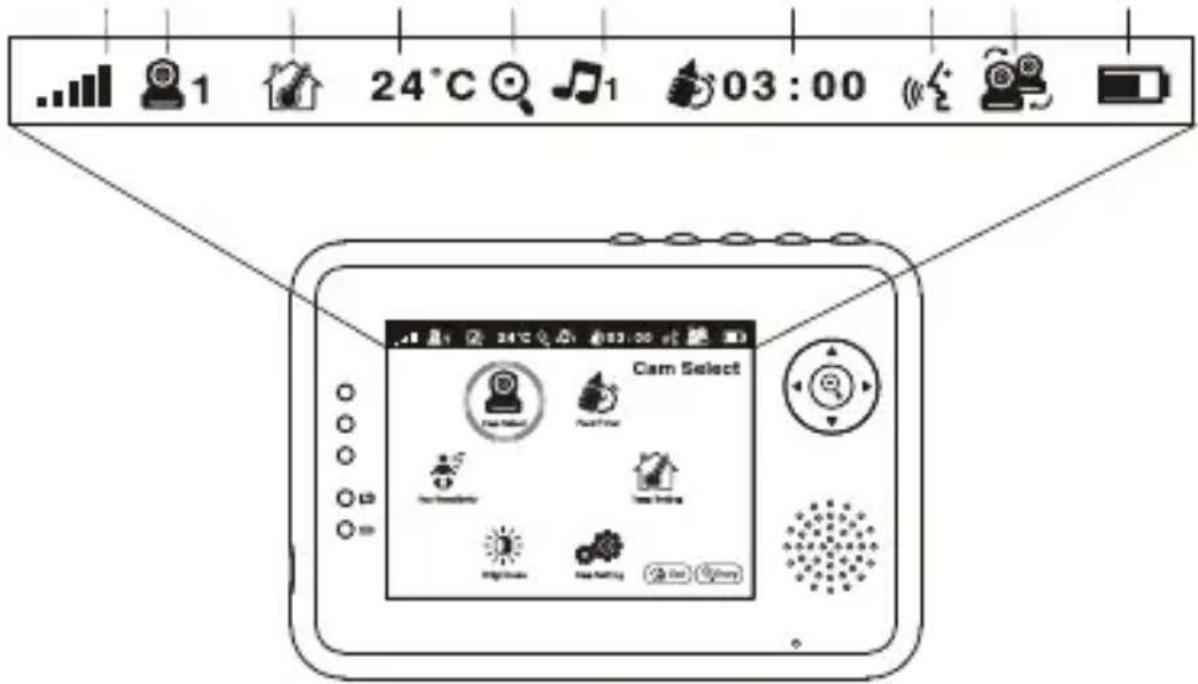

Sulla parte superiore dello schermo viene visualizzata la barra di stato. Vedere la Fig. 19.

Indicatore intensità di segnale

2. Indicatore numero di videocamera

3. Indicatore di avviso temperatura On/Off

4. Indicatore temperatura ambientale

5. Indicatore di ingrandimento

6. Indicatore musica

7. Timer alimentazione

8. Indicatore vivavoce

9. Indicatore di scansione automatica

10.Indicatore di stato batteria/carica Informazioni di stato

Non si riceve alcun segnale

Assicurarsi che le spine siano completamente inserite nelle prese. Se il segnale è scarso, o ci sono interferenze

• Se nel percorso tra la telecamera ed il monitor c'è un forno a microonde in uso, rimuovere il forno a microonde o spegnerlo.• Assicurarsi che la telecamera ed il monitor si trovino all'interno dei rispettivi campi di copertura (portata di circa 1000 piedi o 300 metri di una linea di vista senza ostacoli).• Se il LED di alimentazione è acceso, ma è rilevato solo l'ingresso del segnale vocale, il monitor può essere in modalità di attivazione vocale. Premere il tasto VOX per accendere i schermo. Cura e manutenzione
• Tenere tutte le parti e gli accessori lontani dalla portata dei bambini.• Impronte digitali o sporcizia sulla superficie dell'obiettivo possono influenzare negativamente sulle prestazioni della telecamera. Evitare di toccare la superficie dell'obiettivo con le dita.• Se l'obiettivo è sporco, usare un soffiatore per rimuovere lo sporco e la polvere, oppure usare un panno morbido e asciutto per pulire l'obiettivo.• Tenere la telecamera asciutta. Pioggia, umidità e altri liquidi contengono minerali che possono danneggiare i circuiti elettronici.• Non usare o conservare in aree sporche e polverose.• Non conservare in ambienti caldi. Le temperature elevate possono ridurre la durata utile dei dispositivi elettronici e deformare o fondere alcune plastiche.• Non conservare in ambienti molto freddi. Quando il sistema si riscalda (al sua normale temperatura) al suo interno si può formare della condensa che può danneggiare le schede dei circuiti elettronici.
• Non tentare di aprire la copertura. Il sistema può subire danni se è maneggiato da personale non specializzato.• Evitare cadute o forti impatti.• Far funzionare il prodotto usando solo l'alimentatore incluso o fornito come accessorio.• Non sovraccaricare le prese a muro e le prolunghe, perché si possono provocare incendi e scosse elettriche.• Ricordare che, quando si usa il sistema, si usano onde radio pubbliche e audio e video possono essere trasmessi ad altri dispositivi di ricezione 2.4 GHz. Possono essere trasmesse conversazioni, anche tenute in stanze vicine alla telecamera. Per proteggere la privacy della propria casa, spegnere sempre la telecamera quando non è in uso. Risoluzione dei problemi Assicurarsi che sia la fotocamera ed il monitor siano accesi.56 Q uesta a ttrezzatur a è confor me ai r equ i si ti e ssenz i ali e a d al tr i r equi si ti r el ati vi d el la D ir etti va 2014/53/EU. Osservare le istruzioni sulla sicurezza Per prevenire la morte e lesioni in associazione ai cavi del baby monitor:

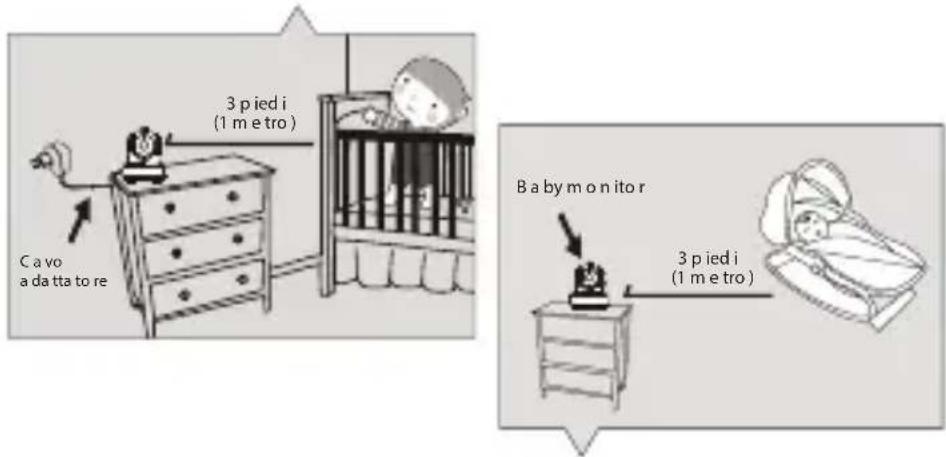

• Assicurarsi che i cavi dell'unità e dell'adattatore AC siano sempre fuori della portata del bambino, ad una distanza di almeno 3 piedi (1 metro). Nota: È importante, anche se il vostro bambino non è ancora in grado di stare in piedi o di muoversi autonomamente.• Usare un baby monitor wireless per evitare il rischio di strangolamento.• Non usare mai prolunghe con gli adattatori AC. Usare solo gli adattatori AC forniti in dotazione. 3 p ied i (1 m e tro )C a vo a da tta to re B a by m o n ito r3 p ied i (1 m e tro ) Questa attrezzature è conforme me ai requisiti essenziali e alle altre disposizioni pertinenti delle direttive europee. La dichiarazione di conformità è disponibile su: https://www.luvion.nl/doc/Essential-Plus57 LUVION Premium Baby products
