MANUAL DE USUARIO Essential Plus Luvion

TUNG / CONFIGURACIÓN DE LA CÁMARA / INSTALLAZIONE DELLA TELECAMERA / NASTAVENÍ KAMERY

CONFIGURACIÓN DEL MONITOR / MONITOREINRICHTUNG / NASTAVENÍ MONITORU

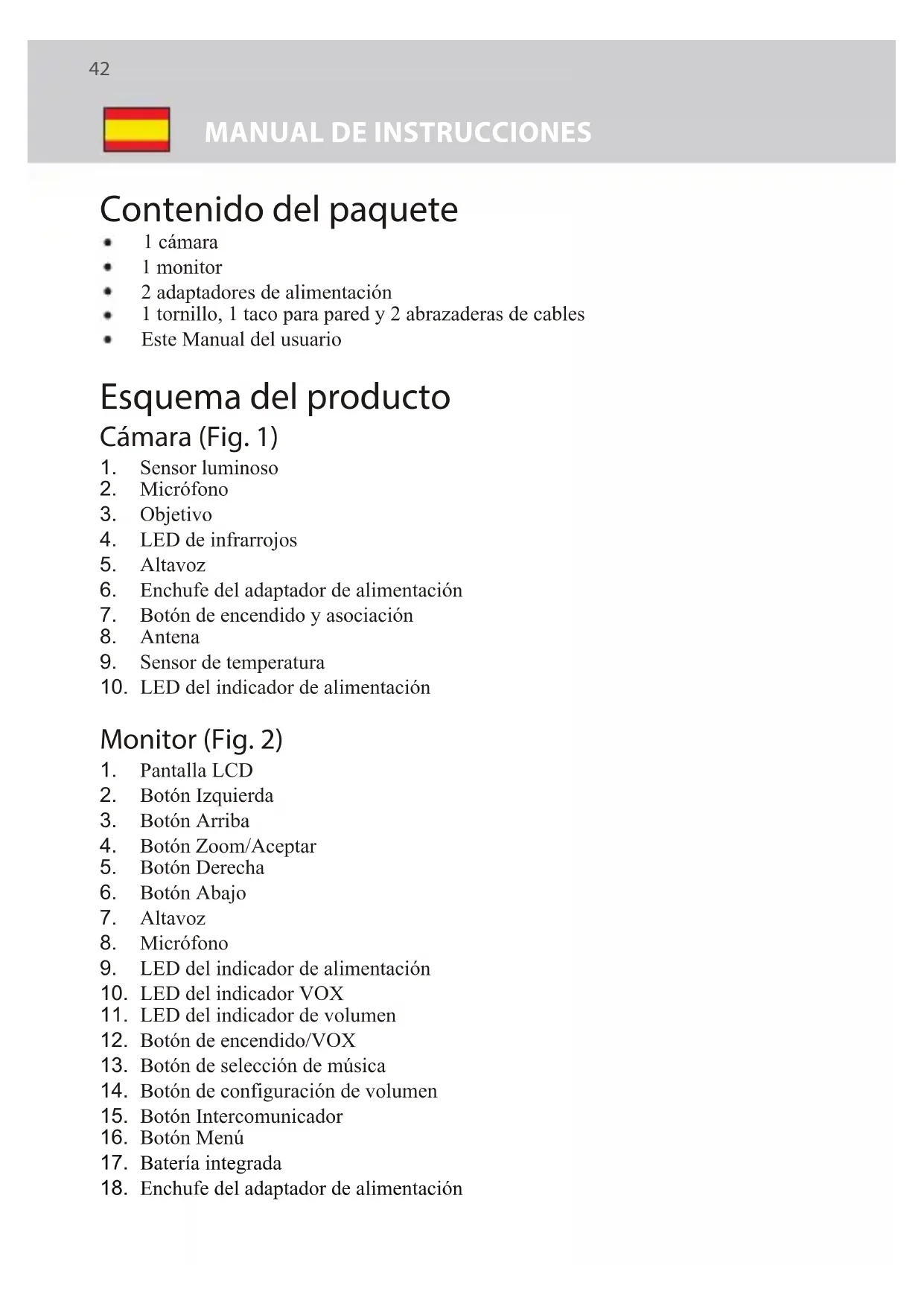

Contenido del paquete 1 cámara 1 monitor 2 adaptadores de alimentación 1 tornillo, 1 taco para pared y 2 abrazaderas de cables Este Manual del usuario Esquema del producto Cámara (Fig. 1)

4. LED de infrarrojos

6. Enchufe del adaptador de alimentación

7. Botón de encendido y asociación

10. LED del indicador de alimentación

4. Botón Zoom/Aceptar

9. LED del indicador de alimentación

10. LED del indicador VOX

11. LED del indicador de volumen

12. Botón de encendido/VOX

13. Botón de selección de música

14. Botón de configuración de volumen

15. Botón Intercomunicador

17. Batería integrada

18. Enchufe del adaptador de alimentación43

Fuente de alimentación - Utilizar la alimentación de CA 1. Enchufe un extremo del adaptador de alimentación suministrado en una toma de corriente de la pared y el otro extremo en la parte posterior de la cámara. Vea la Fig. 3.2. Presione el botón de encendido y menos de 1 segundo aproximadamente para encender la cámara. El indicador LED de la cámara se iluminará en verde claro. Vea la Fig. 3. Nota : presione el botón de encendido y menos de 1 segundo para apagar la cámara. Enfoque Coloque la cámara en una ubicación cómoda, apuntando con el objetivo hacia el área de observación. Visión nocturna La cámara tiene ocho LED de alta intensidad para capturar imágenes en la oscuridad. Cuando el sensor luminoso detecte bajos niveles de luz ambiental, los LED se activarán automáticamente. Medición de la temperatura ambiente El sensor de temperatura puede medir la temperatura ambiente desde la cámara y el indicador de temperatura ambiente se mostrará en la pantalla de la unidad del monitor.

Fuente de alimentación 1. Presione el botón de encendido/VOX y manténgalo presionado durante 3 segundos aproximadamente para encender el monitor. Vea la Fig. 4.Nota 1: Nota 2: cuando el nivel de las pilas sea suficiente, el indicador LED "Alimentación" se iluminará (verde claro); cuando el nivel de las pilas sea bajo, el LED rojo comenzará a parpadear. Nota 3: presione el botón de encendido/VOX y manténgalo presionado unos 3 segundos para apagar el monitor.El monitor utiliza o la alimentación de CA doméstica.Batería recargable integrada Batería integrada Cargar a través del adaptador de alimentación.44

de corriente de la pared y el otro extremo en el monitor. Vea la Fig. 5.

2. Presione el botón de encendido/VOX y manténgalo presionado durante

3 segundos aproximadamente para encender el monitor. Vea la Fig. 5. Nota 1: cuando el monitor se encienda, el LED "Alimentación" se iluminará (luz verde). Nota 2: "Fuera de intervalo" se iluminará en la pantalla LCD si el monitor supera el intervalo (desvincular). Nota 3: presione el botón de encendido/VOX y manténgalo presionado unos 3 segundos para apagar el monitor. Función del mando a distancia del monitor El monitor puede controlar el movimiento de la cámara. La cámara tiene la capacidad de girar hacia arriba, hacia abajo, hacia la derecha y hacia la izquierda. Presione los botones Arriba o Abajo del monitor para mover la cámara hacia arriba o hacia abajo. Presione los bo tones Izquierda o Derecha del monitor para mover la cámara hacia la izquierda o hacia la derecha. Vea la Fig. 6. Nota : el audio se silenciará cuando el motor gire. Función de ampliación de zoom Presione el botón Zoom/Aceptar del monitor una vez para aplicar un zoom 2X a la imagen; vuelva a presionarlo para volver a la vista normal. Vea la Fig. 7. Función VOX (transmisión de activación por voz)

1. Presione sin soltar el botón de encendido/VOX durante menos de un

segundo del monitor para habilitar la función VOX. Esta acción APAGARÁ la pantalla pero el LED VOX permanecerá ENCENDIDO (verde) para recordarle que la función VOX está habilitada. Vea la Fig. 8.

2. Cuando el sonido de la cámara alcance el nivel establecido (vea la Fig. 18), la

pantalla se ENCENDERÁ automáticamente Se volverá a APAGAR después de 30 segundos. Si el sonido procedente de la cámara sigue alcanzando el nivel establecido durante los 30 segundos, se aumentarán 30 segundos para APAGAR la pantalla desde el último evento de voz. Uso de la alimentación de CA Enchufe un extremo del adaptador de alimentación suministrado en una toma

Conguración del volumen 1. Presione el botón de configuración de volumen para entrar en la configuración del volumen. Vea la Fig. 9.2. Presione los botones Arriba o Abajo para ajustar el nivel de volumen y, a continuación, presione el botón Aceptar para confirmar la configuración. Fig. 9. Función de intercomunicador Presione el botón de intercomunicador para hablar a través de la unidad de la cámara; se mostrará en la pantalla el icono . Vea la Fig. 10. Función de música Puede reproducir música con la cámara (tres piezas de música).

Presione el botón de música y la cámara comenzará a reproducirla. Vea la FigPresione el botón de música de nuevo y la cámara comenzará a reproducir la

siguiente canción.. 11.

1. Presione el botón de menú de la unidad del monitor para mostrar el menú principal en la pantalla. Vea la Fig. 12.2. Utilice los botones Izquierda y Derecha para desplazarse por los menús.3. Presione el botón Zoom/Aceptar para confirmar una configuración.4. El menú principal contiene 6 submenús. Selección de cámara (seleccionar cámara) En este submenú puede seleccionar varias cámaras si estas están asociadas. También puede pulsar el icono de búsqueda automática para disponer de esta función. La función de búsqueda automática a mostrar imágenes de cada cámara en intervalos de ocho segundos. Vea la Fig. 13. Conguración del temporizador de fuentes (temporizador de fuentes) En este submenú puede configurar el temporizador de fuentes para recordarle latemporización. Vea la Fig. 14. Configuración de la temperatura (configuración de la temp.) 1. En este submenú puede elegir la unidad de temperatura entre grados centígrados o grados fahrenheit. Vea la Fig. 15.2. Puede establecer el intervalo de temperatura de la alerta. Si selecciona "Alerta activada" para activar la alerta de temperatura y la temperatura se encuentra fuera del intervalo, se emitirá un sonido de advertencia desde la unidad del monitor. Vea la Fig. 15. Opciones del menú

Conguración de la cámara (conguración de la cámara) El sistema viene con una unidad de la cámara que ya se ha asociado con la unidad del monitor. La función "Configuración de la cámara" proporciona a cada unidad del bebé un canal independiente en la unidad del monitor. Esto es necesario para configurar las unidades de cámaras adicionales.

1. Si desea añadir una cámara nueva, elija el número de cámaras que desee añadir

y, a continuación, seleccione el icono Añadir cámara y presione el botón para confirmar la selección (vea la Fig. 16). La pantalla mostrará "Presione el botón de asociación de la unidad del bebé" y, a continuación, mantenga presionado el botón de encendido durante unos 3 segundos en el lateral de la cámara simultáneamente.

2. Si desea eliminar una cámara asociada, elija el número de cámaras que desea

eliminar y, a continuación, seleccione el icono Eliminar cámara para eliminarla (vea la Fig. 16). Conguración de brillo (brillo) En este submenú puede ajustar el brillo de la pantalla. Vea la Fig. 17. Sensibilidad VOX (sensibilidad VOX) Este submenú permite elegir el nivel de sensibilidad de VOX (activación por voz).Cuando el nivel se establece en alto, la pantalla se encenderá con sonidos más bajos. Vea la Fig. 18.

La barra de estado se mostrará en la parte superior de la pantalla. Vea la Fig. 19.

Indicador de potencia de la señal

2. Indicador de número de cámara

3. Indicador de activación y desactivación de alerta de temperatura

4. Indicador de temperatura de la habitación

5. Indicador de ampliación de zoom

6. Indicador de música

7. Temporizador de fuente

8. Indicador Intercomunicador

9. Indicador de búsqueda automática el

10.Estado de la batería/Indicador de carga Información de estado

No recibe ninguna señal en absoluto

Si la señal es deciente o hay interferencias

• Si hay un microondas en uso entre la cámara y el monitor, retírelo o apáguelo. alcance de aproximadamente 300 metros (1000 pies) en una línea clara de visión.• Si el LED de alimentación está encendido pero solo se detecta la entrada de señal de voz, el monitor puede estar en el modo de voz. Presione el botón VOX para encender la pantalla. Cuidado y mantenimiento
• Mantenga todas las piezas y los accesorios fuera del alcance de los niños.• Las huellas digitales o la suciedad en la superficie del objetivo pueden afectar negativamente a las prestaciones de la cámara. Evite tocar la superficie del objetivo con los dedos.• Si el objetivo está sucio, utilice un ventilador para soplar la suciedad y el polvo, o un paño seco para limpiar el objetivo.• Mantenga la cámara seca. La lluvia, la humedad y otros líquidos contienen minerales que pueden corroer los circuitos electrónicos.• No utilice ni almacene los dispositivos en áreas con polvo y sucias.• No almacene los dispositivos en áreas donde la temperatura sea elevada. Las altas temperaturas pueden reducir la vida útil de los dispositivos electrónicos, y deformar o derretir ciertos plásticos.• No almacene los dispositivos en zonas donde la temperatura sea baja. Cuando el sistema se calienta (hasta su temperatura normal), se puede formar humedad dentro de la carcasa, lo que puede dañar las placas del circuito. • No intente abrir la carcasa. El manejo del dispositivo por personas no expertas puede dañar el sistema.• Evite las caídas o fuertes descargas.• Utilice este producto solo con la fuente de alimentación incluida o proporcionada como accesorio.• No sobrecargue las tomas eléctricas o extensiones, ya que esto puede provocar un incendio o un cortocircuito.• Recuerde que utiliza ondas de radio públicas al utilizar el sistema, y que el sonido y el vídeo se pueden transmitir a otros dispositivos de recepción de 2,4 GHz. Las conversaciones, incluso desde las habitaciones cercanas a la cámara, se pueden transmitir. Para proteger la privacidad de su hogar, apague la cámara cuando no esté en uso. Resolución de problemas Asegúrese de que la cámara y el monitor están encendidos. Asegúrese de que los enchufes de alimentación están insertados por completo. Asegúrese de que la cámara y el monitor estén dentro del alcance uno del otro:48 E ste ar tí cul o está en c onfor mi dad c on l os r equisitos esencial es y otr as d i sposi ci ones per ti nentes de l a D ir ectiva 2014/53/EU Consejos de seguridad Para evitar la muerte y las lesiones asociadas con los cables del monitor para bebés:

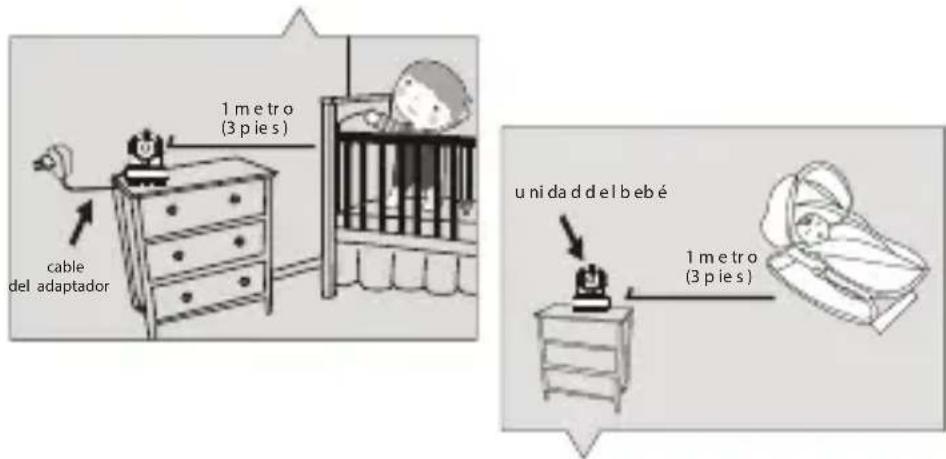

• Asegúrese de que la unidad del bebé y los cables del adaptador de CA siempre están fuera del alcance del bebé, al menos a 1 metro. Nota: es importante incluso si su bebé aún no se pone de pie o se mueve.

• Utilice un monitor para bebés inalámbrico para evitar el riesgo de estrangulamiento.

• Nunca utilice cables de extensión con adaptadores de CA. Utilice solo los adaptadores de CA proporcionados. 1 m e tr o (3 p ie s )cable del adaptador u ni da d d el b eb é 1 m e tr o (3 p ie s ) Este artículo está en conformidad con los requisitos esenciales y otras disposiciones relevantes de las directivas europeas. La declaración de conformidad está disponible en: https://www.luvion.nl/doc/Essential-Plus49 LUVION Premium Baby products
