MANUAL DE USUARIO Essential Luvion

Camera Setup / Installation de la caméra / Configuración de la cámara

Camera Setup / Installation de la caméra / Configuración de la cámara

Camera Selection / Sélection de la caméra / Selección de la cámara

Camera Selection / Sélection de la caméra / Selección de la cámara

Camera Selection / Sélection de la caméra / Selección de la cámara

Camera Selection / Sélection de la caméra / Selección de la cámara

Camera Selection / Sélection de la caméra / Selección de la cámara

Camera Selection / Sélection de la caméra / Selección de la cámara

Configuración de la temperatura / Temperatureinstellung

Configuración de la temperatura / Temperatureinstellung

Configuración de la temperatura / Temperatureinstellung

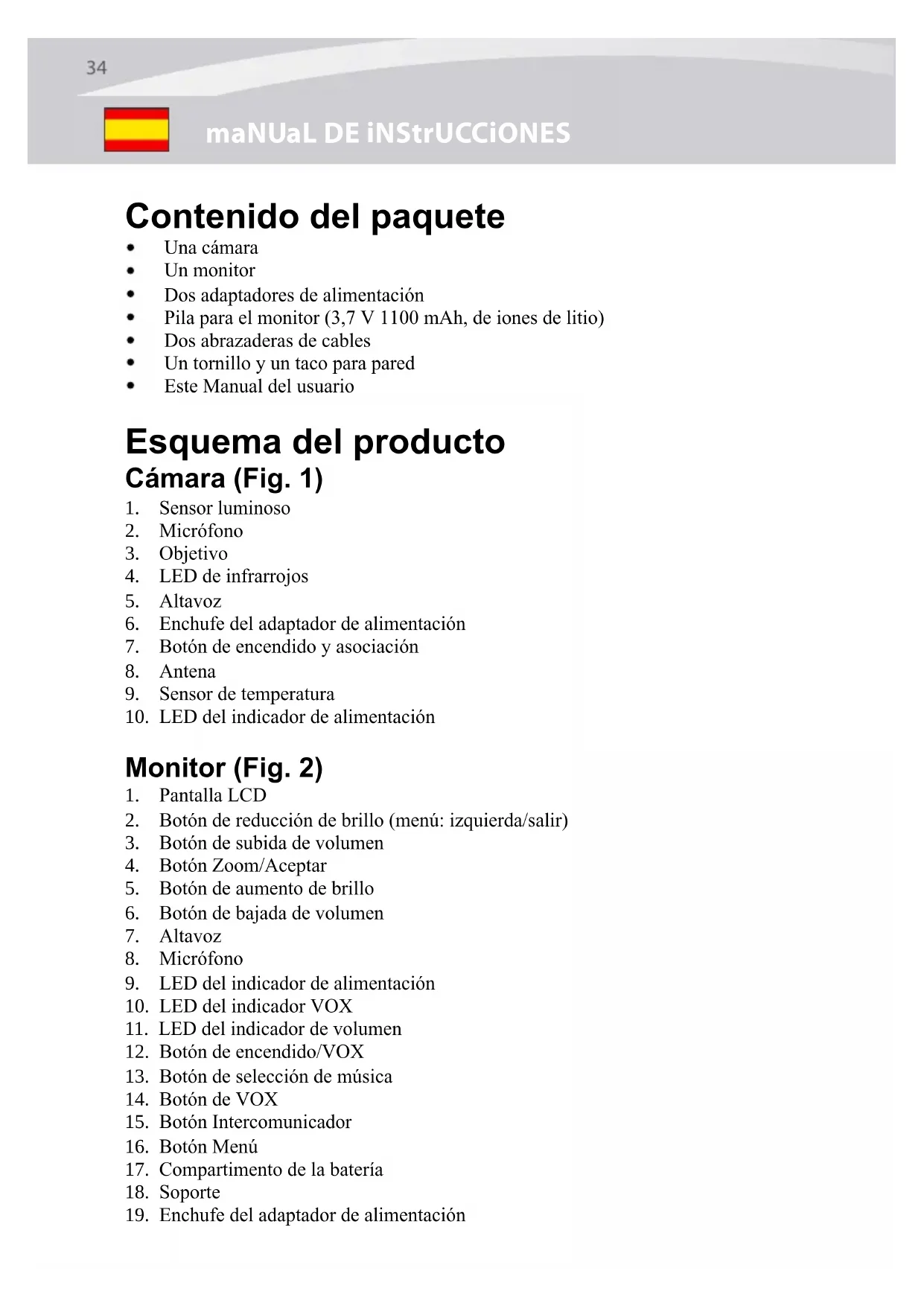

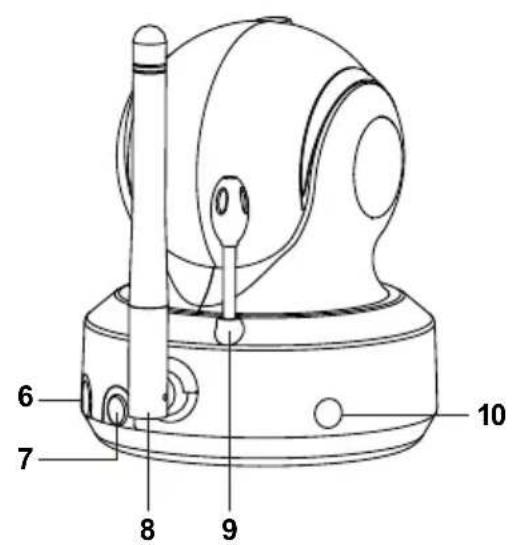

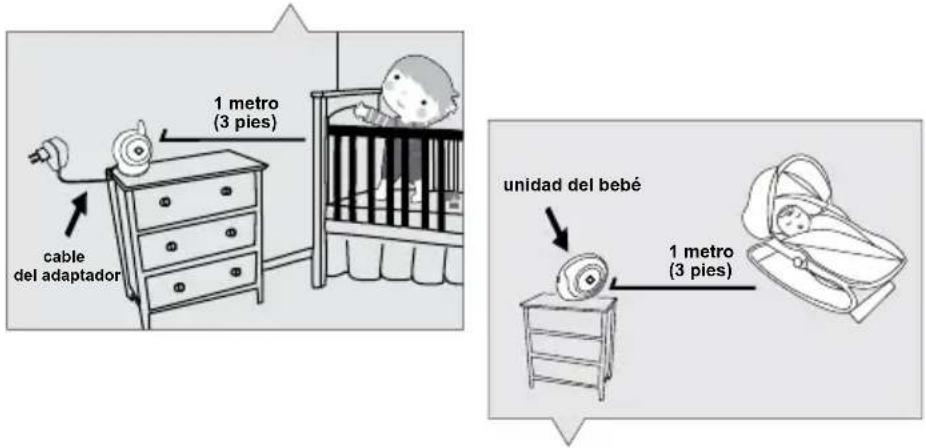

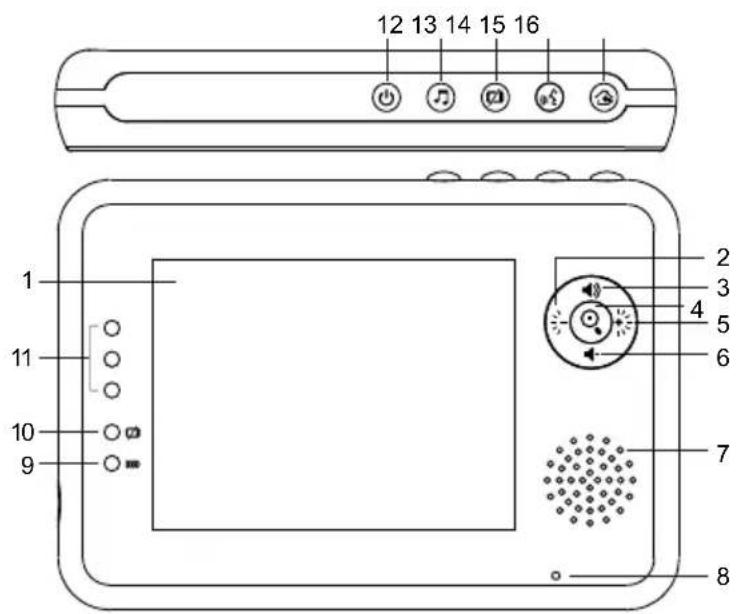

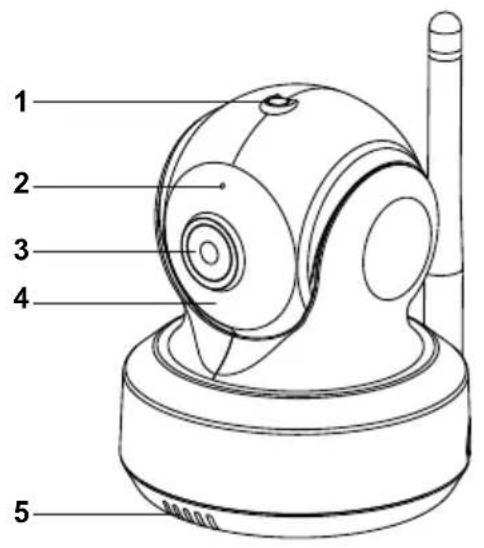

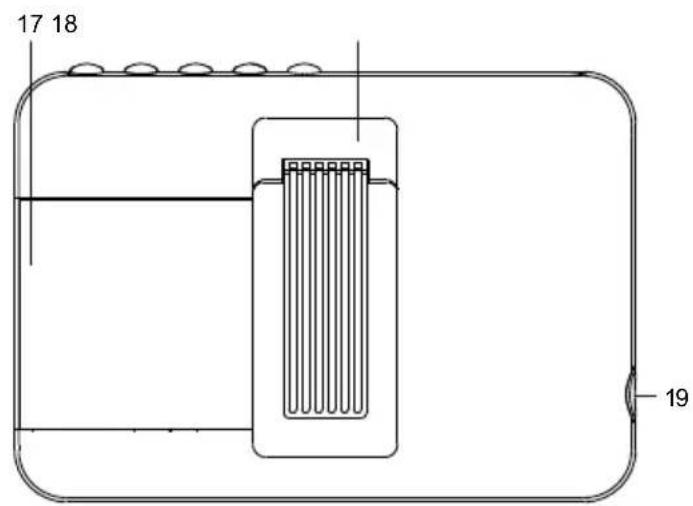

N'utilisez jamais des cordons d'extension avec les adaptateurs électriquess. Utilisez uniquement les adaptateurs électriques fournis. 3 pieds (1 mètre)Câble d'adaptateur 3 pieds (1 mètre)unité du bébé33 LUVION Premium Baby products Fr34 ESPAÑOL Contenido del paquete Una cámara Un monitor Dos adaptadores de alimentación Pila para el monitor (3,7 V 1100 mAh, de iones de litio) Dos abrazaderas de cables Un tornillo y un taco para pared Este Manual del usuario Esquema del producto Cámara (Fig. 1) 1. Sensor luminoso2. Micrófono3. Objetivo4. LED de infrarrojos5. Altavoz6. Enchufe del adaptador de alimentación7. Botón de encendido y asociación8. Antena9. Sensor de temperatura10. LED del indicador de alimentación Monitor (Fig. 2) 1. Pantalla LCD2. Botón de reducción de brillo (menú: izquierda/salir)3. Botón de subida de volumen4. Botón Zoom/Aceptar5. Botón de aumento de brillo6. Botón de bajada de volumen7. Altavoz8. Micrófono9. LED del indicador de alimentación10. LED del indicador VOX11. LED del indicador de volumen12. Botón de encendido/VOX13. Botón de selección de música14. Botón de VOX15. Botón Intercomunicador16. Botón Menú17. Compartimento de la batería18. Soporte19. Enchufe del adaptador de alimentación Configuración Fuente de alimentación - Utilizar la alimentación de CA

1. Enchufe un extremo del adaptador de alimentación suministrado en una toma de

corriente de la pared y el otro extremo en la parte posterior de la cámara. Vea la Fig. 3. Nota : utilice el adaptador denominado SALIDA: 6 VCC con la cámara.

2. Presione el botón de encendido y manténgalo presionado durante 3 segundos

aproximadamente para encender la cámara. El indicador LED de la cámara se iluminará en verde claro. Vea la Fig. 3. Nota : presione el botón de encendido y manténgalo presionado unos 3 segundos para apagar la cámara. Enfoque Coloque la cámara en el sitio que desee, apunte el objetivo hacia el área de observación y ajuste el ángulo girando el cabezal del objetivo. Vea la Fig. 4. Visión nocturna La cámara tiene ocho LED de alta intensidad para capturar imágenes en la oscuridad. Cuando el sensor luminoso detecte bajos niveles de luz ambiental, los LED se activarán automáticamente. Medición de la temperatura ambiente El sensor de temperatura puede medir la temperatura ambiente desde la cámara y el indicador de temperatura ambiente se mostrará en la pantalla de la unidad del monitor. Configuración de la cámara

Fuente de alimentación CA doméstica. Insertar las pilas

1. Abra la tapa del compartimento de las pilas en la parte posterior del monitor. Vea la Fig. 5.

2. Inserte la pila con la parte metálica orientada hacia el compartimento de las pilas. Vea la Fig. 5.

3. Cierre la tapa del compartimento de las pilas y asegúrese de que queda bloqueado.

4. Presione el botón de encendido y manténgalo presionado durante

3 segundos aproximadamente para encender el monitor. Vea la Fig. 5. Nota 1: cuando el nivel de las pilas sea suficiente, el indicador LED "Alimentación /Carga" se iluminará (verde claro); cuando el nivel de las pilas sea bajo, el LED rojo comenzará a parpadear. Nota 2: presione el botón de encendido y manténgalo presionado unos 3 segundos para apagar el monitor. Configuración del monitor El monitor utiliza pilas de iones de litio de 3,7 V 1100 mAh o la alimentación de

Configuración Fuente de alimentación - Utilizar la alimentación de CA1. Enchufe un extremo del adaptador de alimentación suministrado en una toma de corriente de la pared y el otro extremo en la parte posterior de la cámara. Vea la Fig. 3.Nota : utilice el adaptador denominado SALIDA: 6 VCC con la cámara.2. Presione el botón de encendido y manténgalo presionado durante 3 segundos aproximadamente para encender la cámara. El indicador LED de la cámara se iluminará en verde claro. Vea la Fig. 3.Nota : presione el botón de encendido y manténgalo presionado unos 3 segundos para apagar la cámara.EnfoqueColoque la cámara en el sitio que desee, apunte el objetivo hacia el área de observación y ajuste el ángulo girando el cabezal del objetivo. Vea la Fig. 4.Visión nocturnaLa cámara tiene ocho LED de alta intensidad para capturar imágenes en la oscuridad. Cuando el sensor luminoso detecte bajos niveles de luz ambiental, los LED se activarán automáticamente.Medición de la temperatura ambienteEl sensor de temperatura puede medir la temperatura ambiente desde la cámara y el indicador de temperatura ambiente se mostrará en la pantalla de la unidad del monitor. Configuración de la cámara

Fuente de alimentaciónCA doméstica.Insertar las pilas

1. Abra la tapa del compartimento de las pilas en la parte posterior del monitor. Vea la Fig. 5.

2. Inserte la pila con la parte metálica orientada hacia el compartimento de las pilas. Vea la Fig. 5.

3. Cierre la tapa del compartimento de las pilas y asegúrese de que queda bloqueado.4. Presione el botón de encendido y manténgalo presionado durante 3 segundos aproximadamente para encender el monitor. Vea la Fig. 5. Nota 1: cuando el nivel de las pilas sea suficiente, el indicador LED "Alimentación /Carga" se iluminará (verde claro); cuando el nivel de las pilas sea bajo, el LED rojo comenzará a parpadear. Nota 2: presione el botón de encendido y manténgalo presionado unos 3 segundos para apagar el monitor. Configuración del monitor El monitor utiliza pilas de iones de litio de 3,7 V 1100 mAh o la alimentación de

de corriente de la pared y el otro extremo en el monitor. Vea la Fig. 6.Nota : utilice el adaptador denominado SALIDA: 6 VCC con el monitor.2. Presione el botón de encendido y manténgalo presionado durante 3 segundos aproximadamente para encender el monitor. Vea la Fig. 6. Nota 1: cuando la carga se inicie o encienda el monitor, el LED "Alimentación /Carga" se iluminará (luz verde). Nota 2: "Fuera de intervalo" se iluminará en la pantalla LCD si el monitor supera el intervalo (desvincular). Nota 3: presione el botón de encendido y manténgalo presionado unos 3 segundos para apagar el monitor. Configuración del volumen Presione el botón de selección de volumen y para ajustar el nivel de volumen y, a continuación, presione el botón Zoom/Aceptar para confirmar la configuración. Vea la Fig. 7. Configuración del brillo Presione el botón de selección de brillo y para ajustar el nivel de brillo y, a continuación, presione el botón Zoom/Aceptar para confirmar la configuración. Vea la Fig. 8. Función de ampliación de zoom Presione el botón Zoom/Aceptar del monitor una vez para aplicar un zoom 2X a la imagen; vuelva a presionarlo para volver a la vista normal. Vea la Fig. 9. Función VOX (transmisión de activación por voz) 1. Presione el botón VOX en la unidad del monitor. De este modo la pantalla se apagará pero el indicador LED VOX permanecerá encendido (verde). Vea la Fig. 10.2. Cuando el sonido de la cámara alcance el nivel establecido (vea la Fig. 18), la pantalla se ENCENDERÁ automáticamente Se volverá a APAGAR después de 30 segundos. Si el sonido procedente de la cámara sigue alcanzando el nivel establecido durante los 30 segundos, se aumentarán 30 segundos para APAGAR la pantalla desde el último evento de voz. Función de música Puede reproducir música con la cámara (tres piezas de música).1.Presione el botón de música y la cámara comenzará a reproducirla. Vea la Fig. 11.2.Presione el botón de música de nuevo y la cámara comenzará a reproducir la siguiente canción. Función de intercomunicador Presione el botón de intercomunicador para hablar a través de la unidad de la cámara; se mostrará en la pantalla el icono . Vea la Fig. 12. Uso de la alimentación de CA Enchufe un extremo del adaptador de alimentación suministrado en una toma

1. Presione el botón de menú de la unidad del monitor para mostrar el menú

principal en la pantalla. Vea la Fig. 13.

2. Utilice los botones de aumento de brillo y reducción de brillo para

3. Presione el botón Zoom/Aceptar para confirmar una configuración.

4. El menú principal contiene 5 submenús.

Selección de cámara (seleccionar cámara) En este submenú puede cambiar entre varias cámaras si estas están asociadas. Vea la Fig. 14. Configuración del temporizador de fuentes (temporizador de fuentes) En este submenú puede configurar el temporizador de fuentes para recordarle la temporización. Vea la Fig. 15. Configuración de la temperatura (configuración de la temp.)

1. En este submenú puede elegir la unidad de temperatura entre grados

centígrados o grados fahrenheit. Vea la Fig. 16.

2. Puede establecer el intervalo de temperatura de la alerta. Si selecciona "Alerta

activada" para activar la alerta de temperatura y la temperatura se encuentra fuera del intervalo, se emitirá un sonido de advertencia desde la unidad del monitor. Vea la Fig. 16. Configuración de la cámara (configuración de la cámara) El sistema viene con una unidad de la cámara que ya se ha asociado con la unidad del monitor. La función "Configuración de la cámara" proporciona a cada unidad del bebé un canal independiente en la unidad del monitor. Esto es necesario para configurar las unidades de cámaras adicionales.

1. Si desea añadir una cámara nueva, elija el número de cámaras que desee añadir

y, a continuación, seleccione el icono Añadir cámara y presione el botón para confirmar la selección (vea la Fig. 17). La pantalla mostrará "Presione el botón de asociación de la unidad del bebé" y, a continuación, mantenga presionado el botón de encendido durante menos de 1 segundo en el lateral de la cámara simultáneamente.

2. Si desea eliminar una cámara asociada, elija el número de cámaras que desea

eliminar y, a continuación, seleccione el icono Eliminar cámara para eliminarla (vea la Fig. 17). Sensibilidad VOX (sensibilidad VOX) Este submenú permite elegir el nivel de sensibilidad de VOX (activación por voz).Cuando el nivel se establece en alto, la pantalla se encenderá con sonidos más bajos. Vea la Fig. 18. Opciones del menú

1. Presione el botón de menú de la unidad del monitor para mostrar el menú principal en la pantalla. Vea la Fig. 13.2. Utilice los botones de aumento de brillo y reducción de brillo para recorrer el menú.3. Presione el botón Zoom/Aceptar para confirmar una configuración.4. El menú principal contiene 5 submenús. Selección de cámara (seleccionar cámara) En este submenú puede cambiar entre varias cámaras si estas están asociadas. Vea la Fig. 14. Configuración del temporizador de fuentes (temporizador de fuentes) En este submenú puede configurar el temporizador de fuentes para recordarle latemporización. Vea la Fig. 15. Configuración de la temperatura (configuración de la temp.) 1. En este submenú puede elegir la unidad de temperatura entre grados centígrados o grados fahrenheit. Vea la Fig. 16.2. Puede establecer el intervalo de temperatura de la alerta. Si selecciona "Alerta activada" para activar la alerta de temperatura y la temperatura se encuentra fuera del intervalo, se emitirá un sonido de advertencia desde la unidad del monitor. Vea la Fig. 16. Configuración de la cámara (configuración de la cámara) El sistema viene con una unidad de la cámara que ya se ha asociado con la unidad del monitor. La función "Configuración de la cámara" proporciona a cada unidad del bebé un canal independiente en la unidad del monitor. Esto es necesario para configurar las unidades de cámaras adicionales.1. Si desea añadir una cámara nueva, elija el número de cámaras que desee añadir y, a continuación, seleccione el icono Añadir cámara y presione el botón para confirmar la selección (vea la Fig. 17).La pantalla mostrará "Presione el botón de asociación de la unidad del bebé" y, a continuación, mantenga presionado el botón de encendido durante menos de 1 segundo en el lateral de la cámara simultáneamente.2. Si desea eliminar una cámara asociada, elija el número de cámaras que desea eliminar y, a continuación, seleccione el icono Eliminar cámara para eliminarla (vea la Fig. 17). Sensibilidad VOX (sensibilidad VOX) Este submenú permite elegir el nivel de sensibilidad de VOX (activación por voz).Cuando el nivel se establece en alto, la pantalla se encenderá con sonidos más bajos. Vea la Fig. 18. Opciones del menú

La barra de estado se mostrará en la parte superior de la pantalla. Vea la Fig. 19.

Indicador de potencia de la señal

2. Indicador de número de cámara

3. Indicador de activación y desactivación de alerta de temperatura

4. Indicador de temperatura de la habitación

5. Indicador de ampliación de zoom

Información de estado

6. Indicador de música

7. Temporizador de fuente

8. Indicador Intercomunicador

9. Estado de la batería/Indicador de carga
