MODE D'EMPLOI Essential Luvion

Monitor / Moniteur Fig. 2

Monitor / Moniteur Fig. 2

Brightness Setting / Réglage de la luminosité

Brightness Setting / Réglage de la luminosité

Brightness Setting / Réglage de la luminosité

Brightness Setting / Réglage de la luminosité

Brightness Setting / Réglage de la luminosité

Brightness Setting / Réglage de la luminosité

Music Function / Fonction de musique /

Music Function / Fonction de musique /

Music Function / Fonction de musique /

Installation Alimentation - Avec alimentation secteur

1. Branchez un coté de l’adaptateur d'alimentation fourni sur une prise de

courant et l’autre coté sur la prise à l'arrière de la caméra. Voir Fig. 3. Remarque : Utilisez l'adaptateur indiqué SORTIE : 6V DC avec la caméra.

2. Appuyez sur le bouton ALIMENTATION sans arrêter pendant environ 3

secondes pour allumer la caméra. Le DEL de la caméra s'allumera (couleur verte). Voir Fig. 3. Remarque : Appuyez sur le bouton ALIMENTATION sans arrêter pendant environ 3 secondes pour éteindre la caméra. Réglages précis Posez la caméra dans un endroit approprié, dirigez l'objectif vers la zone à observer et ajustez l'angle en tournant la tête de l'objectif. Voir Fig. 4. Vision nocturne La caméra possède huit DEL haute intensité pour prendre des images claires dans l'obscurité. Quand le détecteur de lumière détecte des niveaux de lumière ambiante faibles, les DEL seront activées automatiquement. Mesure de la température de la pièce Le capteur de température peut mesurer la température de la pièce où la caméra a été installée et l'indicateur de température de pièce sera affiché sur l'écran de l'unité du moniteur. Installation de la caméra

Alimentation secteur de la maison. Installation de la batterie

3. Fermez le couvercle du compartiment de la batterie et vérifiez qu'il est bien fermé.

4. Appuyez sur le bouton ALIMENTATION sans arrêter pendant environ 3

secondes pour allumer le moniteur. Voir Fig. 5. Remarque 1: Lorsque l'alimentation est suffisante, le voyant "Alimentation/ Recharge" est allumé (en vert) ; lorsque la batterie est faible, le voyant DEL rouge commence à clignoter. Remarque 2: Appuyez sur le bouton ALIMENTATION sans arrêter pendant environ 3 secondes pour éteindre le moniteur. Installation du moniteur Le moniteur utilise une batterie 3,7V 1100mAh (Li-ion) ou une prise de courant . Ouvrez le couvercle du compartiment de la batterie à l'arrière du moniteur. Voir Fig. 5. Insérez la batterie avec la partie métallique faisant au compartiment de la batterie. Voir Fig. 5.

maNUaL D’iNStrUctiONS27 LUVION Premium Baby products Installation Alimentation - Avec alimentation secteur1. Branchez un coté de l’adaptateur d'alimentation fourni sur une prise de courant et l’autre coté sur la prise à l'arrière de la caméra. Voir Fig. 3. Remarque : Utilisez l'adaptateur indiqué SORTIE : 6V DC avec la caméra. 2. Appuyez sur le bouton ALIMENTATION sans arrêter pendant environ 3 secondes pour allumer la caméra. Le DEL de la caméra s'allumera (couleur verte). Voir Fig. 3.Remarque : Appuyez sur le bouton ALIMENTATION sans arrêter pendant environ 3 secondes pour éteindre la caméra.Réglages précisPosez la caméra dans un endroit approprié, dirigez l'objectif vers la zone à observer et ajustez l'angle en tournant la tête de l'objectif. Voir Fig. 4.Vision nocturneLa caméra possède huit DEL haute intensité pour prendre des images claires dans l'obscurité. Quand le détecteur de lumière détecte des niveaux de lumière ambiante faibles, les DEL seront activées automatiquement.Mesure de la température de la pièceLe capteur de température peut mesurer la température de la pièce où la caméra a été installée et l'indicateur de température de pièce sera affiché sur l'écran de l'unité du moniteur. Installation de la caméra

Alimentationsecteur de la maison.Installation de la batterie

3. Fermez le couvercle du compartiment de la batterie et vérifiez qu'il est bien fermé.4. Appuyez sur le bouton ALIMENTATION sans arrêter pendant environ 3 secondes pour allumer le moniteur. Voir Fig. 5. Remarque 1: Lorsque l'alimentation est suffisante, le voyant "Alimentation/ Recharge" est allumé (en vert) ; lorsque la batterie est faible, le voyant DEL rouge commence à clignoter.Remarque 2: Appuyez sur le bouton ALIMENTATION sans arrêter pendant environ 3 secondes pour éteindre le moniteur. Installation du moniteur Le moniteur utilise une batterie 3,7V 1100mAh (Li-ion) ou une prise de courant . Ouvrez le couvercle du compartiment de la batterie à l'arrière du moniteur. Voir Fig. 5.Insérez la batterie avec la partie métallique faisant au compartiment de la batterie. Voir Fig. 5.

courant et l’autre coté sur la prise de la caméra. Voir Fig. 6.Remarque : Utilisez l'adaptateur indiqué SORTIE : 6V DC avec le moniteur.

2. Appuyez sur le bouton ALIMENTATION

sans arrêter pendant environ 3 secondes pour allumer le moniteur. Voir Fig. 6. Remarque 1: Quand la recharge démarre ou à l'allumage du moniteur , la DEL "Alimentation/Recharge" s'allumera (en vert). Remarque 2: "Hors de portée" s'affichera sur l'écran LCD si le moniteur

dépasse la portée (supprimer liaison).Remarque 3: Appuyez sur le bouton ALIMENTA TION sans arrêter pendant environ 3 secondes pour éteindre le moniteur. Réglage du volume Appuyez sur les boutons de sélection de volume & pour ajuster le volume, puis appuyez sur le bouton Zoom/OK pour confirmer le réglage. Voir Fig. 7. Réglage de la luminosité Appuyez sur les boutons de sélection de luminosité & pour ajuster la luminosité, puis appuyez sur le bouton Zoom/OK pour confirmer le réglage. Voir Fig. 8. Fonction de zoom avant Appuyez sur le bouton Zoom/OK une fois pour un zoom 2X de l'image et appuyez à nouveau pour revenir à une vue normale. Voir Fig. 9. Fonction TCV (Transmission de Commande Vocale)

1. Appuyez sur le bouton TCV de l'unité du moniteur

. Cela éteindra l'écran mais la DEL TCV restera allumée (vert). Voir Fig. 10.2. Lorsque le son de la caméra atteint le niveau défini (voir Fig. 18), l'écran s'allumera automatiquement. Il s'éteindra à nouveau après 30 secondes. Si du son de la caméra continue à atteindre le niveau défini pendant 30 secondes, il se prolongera de 30 secondes avant d'éteindre l'écran après le dernier événement vocal. Fonction de musique Vous pouvez jouer de la musique avec la caméra (trois mélodies musicales).

Appuyez sur le bouton de musique , la caméra commencera à jouer la musique. Voir Fig. 11.

2. Appuyez sur le bouton de musique à nouveau, la caméra jouera la

musique suivante. Fonction de réponse Appuyez sur le bouton de réponse pour parler via l'unité de caméra, l'icône s'affichera alors sur l'écran. Voir Fig. 12. Utilisation du courant secteur Branchez un coté de l’adaptateur d'alimentation fourni sur une prise de

1. Appuyez sur le bouton menu de l'unité du moniteur pour afficher le

menu sur l’écran. Voir Fig. 13.

2. Utilisez les boutons bas et haut de luminosité pour naviguer dans

3. Appuyez sur le bouton Zoom/OK pour confirmer un paramètre.

4. Le menu principal est composé de 5 sous-menus.

Sélection de caméra (Choisir caméra) Dans ce sous-menu, vous pouvez basculer entre plusieurs caméras si les caméras ont été appariées.Voir Fig. 14. Paramètre de minuteur d'alimentation( Minuteur d'alimentation ) Dans ce sous-menu, vous pouvez configurer le minuteur d'alimentation pour vous rappeler le timing. Voir Fig. 15. Paramètre température ( Param. température )

1. Dans ce sous-menu, vous pouvez choisir l'unité de la température, degrés

Celsius ou degrés Fahrenheit. Voir Fig. 16.

2. Vous pouvez régler la plage de la température pour l'alerte de température. Si

vous sélectionnez "Alerte activée" pour activer l'alerte de température et que la température est hors de la plage, un son d'avertissement sonnera sur l'unité du moniteur. Voir Fig. 16. Paramètre caméra ( Paramètre caméra ) Le système vient avec une unité de caméra qui a déjà été appariée avec l'unité du moniteur. La fonction "Paramètres caméra" permet d'utiliser un canal différent pour chaque unité de bébé sur l'unité du moniteur. Cela est nécessaire pour configurer d'autres unités de caméra.

1. Si vous souhaitez ajouter une nouvelle caméra, veuillez en choisir le nombre

que vous souhaitez ajouter, puis sélectionner l'icône d'ajout de caméra et appuyez sur le bouton pour confirmer votre sélection (Voir Fig. 17). L'écran affichera "Appuyez sur le bouton de l'appariement de l'unité bébé" , appuyez alors sur le bouton d'alimentation et maintenez-le 1 seconde sur le côté de la caméra au même moment.

2. Si vous souhaitez supprimer une caméra appariée, veuillez choisir le nombre

de caméras à supprimer, puis sélectionnez l'icône de suppression de caméra pour supprimer la caméra (Voir Fig. 17). Sensibilité TCV ( Sensibilité TCV ) Ce sous-menu vous permet de choisir le niveau de sensibilité de la fonction TCV (activation vocale). Quand le niveau est défini sur élevé, l'écran s'allumera avec des sons plus faibles.Voir Fig. 18. Options du menu

1. Appuyez sur le bouton menu de l'unité du moniteur pour afficher le menu sur l’écran. Voir Fig. 13.2. Utilisez les boutons bas et haut de luminosité pour naviguer dans le menu.3. Appuyez sur le bouton Zoom/OK pour confirmer un paramètre.4. Le menu principal est composé de 5 sous-menus. Sélection de caméra (Choisir caméra) Dans ce sous-menu, vous pouvez basculer entre plusieurs caméras si les caméras ont été appariées.Voir Fig. 14. Paramètre de minuteur d'alimentation( Minuteur d'alimentation ) Dans ce sous-menu, vous pouvez configurer le minuteur d'alimentation pour vous rappeler le timing. Voir Fig. 15. Paramètre température ( Param. température ) 1. Dans ce sous-menu, vous pouvez choisir l'unité de la température, degrés Celsius ou degrés Fahrenheit. Voir Fig. 16.2. Vous pouvez régler la plage de la température pour l'alerte de température. Si vous sélectionnez "Alerte activée" pour activer l'alerte de température et que la température est hors de la plage, un son d'avertissement sonnera sur l'unité du moniteur. Voir Fig. 16. Paramètre caméra ( Paramètre caméra ) Le système vient avec une unité de caméra qui a déjà été appariée avec l'unité du moniteur. La fonction "Paramètres caméra" permet d'utiliser un canal différent pour chaque unité de bébé sur l'unité du moniteur. Cela est nécessaire pour configurer d'autres unités de caméra.1. Si vous souhaitez ajouter une nouvelle caméra, veuillez en choisir le nombre que vous souhaitez ajouter, puis sélectionner l'icône d'ajout de caméra et appuyez sur le bouton pour confirmer votre sélection (Voir Fig. 17).L'écran affichera "Appuyez sur le bouton de l'appariement de l'unité bébé" , appuyez alors sur le bouton d'alimentation et maintenez-le 1 seconde sur le côté de la caméra au même moment.2. Si vous souhaitez supprimer une caméra appariée, veuillez choisir le nombre de caméras à supprimer, puis sélectionnez l'icône de suppression de caméra pour supprimer la caméra (Voir Fig. 17). Sensibilité TCV ( Sensibilité TCV ) Ce sous-menu vous permet de choisir le niveau de sensibilité de la fonction TCV (activation vocale). Quand le niveau est défini sur élevé, l'écran s'allumera avec des sons plus faibles.Voir Fig. 18. Options du menu

La barre de statut d'affichera au sommet de l'écran. Voir Fig. 19.

Indicateur de puissance de signal

2. Indicateur du numéro de la caméra

3. Indicateur d'alerte de température marche/arrêt

4. Indicateur de température de la pièce

5. Indicateur de zoom avant

6. Indicateur de musique

7. Minuteur d'alimentation

8. Indicateur de réponse

9. Indicateur de recharge/statut de la batterie

Informations de statut

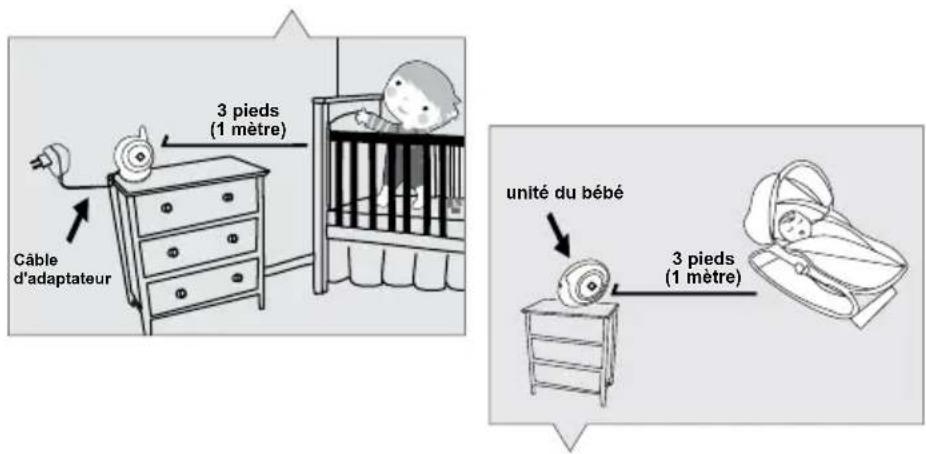

Cet élément est conforme aux dispositions et aux termes spécifiques de la Directive 1999/5/EC. Suivez les astuces suivantes de sécurité Pour protéger contre les blessures ou la mort à cause des cordons du moniteur de bébé :

Assurez-vous que l'unité de bébé et que le cordon de l'adaptateur secteur sont hors de la portée des bébés, par au moins 3 pieds (1 mètre). Remarque: Cela est important même si votre bébé ne peut pas encore marcher ou se déplacer. Ÿ Utilisez un moniteur de bébé sans fil pour éviter le risque d'étranglement.
