BEDIENUNGSANLEITUNG Essential Luvion

Figuras y guía rápida / Abbildungen und Schnellanleitung

Figuras y guía rápida / Abbildungen und Schnellanleitung

Figuras y guía rápida / Abbildungen und Schnellanleitung

1. Schließen Sie ein Ende des mitgelieferten Netzteils an eine Steckdose an, verbinden

Sie das andere Ende mit dem Anschluss an der Rückseite der Kamera. Siehe Abb. 3. Hinweis: Verwenden Sie das mit OUTPUT: 6V DC gekennzeichnete Netzteil mit der Kamera.

2. Halten Sie die Ein-/Austaste zum Abschalten der Kamera etwa 3 Sekunden

gedrückt. Die LED an der Kamera leuchtet auf (grünes Licht). Siehe Abb. 3. Hinweis: Halten Sie die Ein-/Austaste zum Abschalten der Kamera etwa 3 Sekunden gedrückt. Feineinstellung Bringen Sie die Kamera an einen geeigneten Ort an; richten Sie das Objektiv auf den Überwachungsbereich und passen Sie den Winkel durch Drehen des Objektivkopfs an. Siehe Abb. 4. Nachtsicht Die Kamera hat acht LEDs mit hoher Intensität, mit denen Sie auch bei Dunkelheit klare Bilder aufnehmen können. Wenn der Lichtsensor geringe Umgebungsbeleuchtung erkennt, werden die LEDs automatisch aktiviert. Feineinstellung Bringen Sie die Kamera an einen geeigneten Ort an; richten Sie das Objektiv auf den Überwachungsbereich und passen Sie den Winkel durch Drehen des Objektivkopfs an. Siehe Abb. 4. Kameraeinrichtung

Stromversorgung Netzstrom. Akku einlegen

1. Öffnen Sie die Akkufachabdeckung an der Rückseite des Monitors. Siehe Abb. 5.

2. Legen Sie den Akku so ein, dass das Metall in Richtung des Akkufachs zeigt. Siehe Abb. 5.

3. Schließen Sie die Akkufachabdeckung; achten Sie darauf, dass sie sicher verschlossen ist.

4. Halten Sie die Ein-/Austaste zum Abschalten des Monitors etwa

3 Sekunden gedrückt. Siehe Abb. 5. Hinweis 1: Bei ausreichender Akkuleistung leuchtet die Betriebs-/Ladeanzeige-LED

(grün); wenn der Akkustand gering ist, beginnt die rote LED zu blinken. Hinweis 2: Halten Sie die Ein-/Austaste zum Abschalten des Monitors etwa 3 Sekunden gedrückt. Monitoreinrichtung Der Monitor funktioniert mit einem Lithium-Ionen-Akku (3,7 V, 1100 mAh) oder

Einrichtung Stromversorgung – über Netzstrom1. Schließen Sie ein Ende des mitgelieferten Netzteils an eine Steckdose an, verbinden Sie das andere Ende mit dem Anschluss an der Rückseite der Kamera. Siehe Abb. 3. Hinweis: Verwenden Sie das mit OUTPUT: 6V DC gekennzeichnete Netzteil mit der Kamera.2. Halten Sie die Ein-/Austaste zum Abschalten der Kamera etwa 3 Sekunden gedrückt. Die LED an der Kamera leuchtet auf (grünes Licht). Siehe Abb. 3. Hinweis: Halten Sie die Ein-/Austaste zum Abschalten der Kamera etwa 3 Sekunden gedrückt.FeineinstellungBringen Sie die Kamera an einen geeigneten Ort an; richten Sie das Objektiv auf den Überwachungsbereich und passen Sie den Winkel durch Drehen des Objektivkopfs an. Siehe Abb. 4.NachtsichtDie Kamera hat acht LEDs mit hoher Intensität, mit denen Sie auch bei Dunkelheit klare Bilder aufnehmen können. Wenn der Lichtsensor geringe Umgebungsbeleuchtung erkennt, werden die LEDs automatisch aktiviert.FeineinstellungBringen Sie die Kamera an einen geeigneten Ort an; richten Sie das Objektiv auf den Überwachungsbereich und passen Sie den Winkel durch Drehen des Objektivkopfs an. Siehe Abb. 4. Kameraeinrichtung

StromversorgungNetzstrom.Akku einlegen1. Öffnen Sie die Akkufachabdeckung an der Rückseite des Monitors. Siehe Abb. 5.2. Legen Sie den Akku so ein, dass das Metall in Richtung des Akkufachs zeigt. Siehe Abb. 5.3. Schließen Sie die Akkufachabdeckung; achten Sie darauf, dass sie sicher verschlossen ist.4. Halten Sie die Ein-/Austaste zum Abschalten des Monitors etwa 3 Sekunden gedrückt. Siehe Abb. 5. Hinweis 1: Bei ausreichender Akkuleistung leuchtet die Betriebs-/Ladeanzeige-LED

(grün); wenn der Akkustand gering ist, beginnt die rote LED zu blinken. Hinweis 2: Halten Sie die Ein-/Austaste zum Abschalten des Monitors etwa 3 Sekunden gedrückt. Monitoreinrichtung Der Monitor funktioniert mit einem Lithium-Ionen-Akku (3,7 V, 1100 mAh) oder

verbinden Sie das andere Ende mit dem Monitor. Siehe Abb. 6. Hinweis : Verwenden Sie das mit OUTPUT: 6V DC gekennzeichnete Netzteil mit dem Monitor.

2. Halten Sie die Ein-/Austaste zum Abschalten des Monitors etwa

3 Sekunden gedrückt. Siehe Abb. 6. Hinweis 1: Wenn der Ladevor gang beginnt der der Monitor eingeschaltet wird, leuchtet die Betriebs-/Ladeanzeige-LED (grün). Hinweis 2: "Out of Range (Außer Reichweite)" wird am LCD-Bildschirm angezei gt, wenn der Monitor die Reichweite überschreitet (Verbindungstrennung). Hinweis 3: Halten Sie die Ein-/Austaste zum Abschalten des Monitors etwa 3 Sekunden gedrückt. Lautstärkeeinstellung Drücken Sie zum Anpassen der Lautstärke die Lautstärkeauswahltasten & , drücken Sie dann zum Bestätigen der Einstellung die Zoom/OK-Taste . Siehe Abb. 7. Helligkeitseinstellung Drücken Sie zum Anpassen der Helligkeit die Helligkeitsauswahltasten & , drücken Sie dann zum Bestätigen der Einstellung die Zoo m/OK-Taste . Siehe Abb. 8. Vergrößern-Funktion Drücken Sie die Zoom/OK-Taste am Monitor zur 2fachen Ver größerung des Bildes einmal, durch erneute Betätigung gelangen Sie zur normalen Ansicht zurück. Siehe Abb. 9. VOX-Funktion (geräuschaktivierte Übertragung)

1. Drücken Sie die VOX-T

aste an der Monitoreinheit. Dadurch schaltet sich der Bildschirm ab, die VOX-LED leuchtet jedoch konstant (grün). Siehe Abb. 10.

2. Wenn der Ton von der Kamera die eingestellte Lautstärke (siehe Abb. 18)

erreicht, schaltet sich der Bildschirm automatisch ein. Nach 30 Sekunden schaltet er sich wieder aus. Falls der Ton von der Kamera während der 30 Sekunden immer noch die eingestellte Lautstärke aufweist, wird die Abschaltung des Bildschirms ab dem letzten Sprachereignis um 30 Sekunden herausgezögert. Musikfunktion Sie können Musik über die Kamera wiedergeben (drei Musikstücke).

1. Drücken Sie zur Wiedergabe der Musik die Musiktaste Siehe Abb. 11.

2. Durch erneutes Drücken der Musiktaste gibt die Kamera das nächste Lied wied

er. Gegensprechfunktion Drücken Sie die Gegensprech-Taste , wenn Sie direkt über die Kamera sprechen möchten; das -Symbol wird am Bildschirm angezeigt. Siehe Abb. 12. Netzstrom verwenden Schließen Sie ein Ende des mitgelieferten Netzteils an eine Steckdose an,

1. Drücken Sie zur Einblendung des Hauptmenüs am Bildschirm die

Menütaste . Siehe Abb. 13.

2. Navigieren Sie mit den Tasten zur Verringerung bzw. Erhöhung der

Helligkeit durch das Menü.

3. Drücken Sie zum Bestätigen einer Einstellung die Zoom/OK-Taste .

4. Das Hauptmenü enthält 5 Untermenüs.

Kameraauswahl In diesem Untermenü können Sie zwischen mehreren Kameras umschalten, falls die Kameras gekoppelt wurden. Siehe Abb. 14. Fütterungstimer-Einstellung (Fütterungstimer) In diesem Untermenü können Sie zur Erinnerung den Fütterungstimer einstellen. Siehe Abb. 15. Temperatureinstellung (Temp.-Einst.)

1. In diesem Untermenü können Sie die Temperatureinheit wählen: Grad

Celsius oder Grad Fahrenheit. Siehe Abb. 16.

2. Sie können den Temperaturbereich des Temperaturalarms einstellen. Falls

Sie zum Aktivieren des Temperaturalarms "Alert On (Alarm ein)" wählen und sich die Temperatur außerhalb des Bereichs befindet, gibt der Monitor einen Warnton aus. Siehe Abb. 16. Kameraeinstellung Das System wird mit einer Kamera geliefert, die bereits mit dem Monitor gekoppelt wurde. Die "Cam Setting (Kameraeinstellung)" -Funktion teilt jeder Babyeinheit einen separaten Kanal an der Monitoreinheit zu. Dies ist zur Konfiguration zusätzlicher Kameras erforderlich.

1. Falls Sie eine neue Kamera hinzufügen möchten, wählen Sie bitte die Anzahl

Kameras, die Sie hinzufügen möchten; wählen Sie dann das Kamera- hinzufügen-Symbol und drücken die -Taste zum Bestätigen Ihrer Auswahl (siehe Abb. 17). Der Bildschirm zeigt "Press the pairing button on the Baby unit (Kopplungstaste an der Babyeinheit drücken)" , halten Sie dann bitte gleichzeitig auch die Ein-/Austaste an der Kamera weniger als 1 Sekunde gedrückt.

2. Falls Sie eine gekoppelte Kamera löschen möchten, wählen Sie bitte die

Anzahl Kameras, die Sie löschen möchten; wählen Sie dann zum Löschen der Kamera das Kamera-löschen-Symbol (siehe Abb. 17). VOX-Empfindlichkeit Über dieses Untermenü können Sie die Empfindlichkeit der VOX-Funktion (Geräuschaktivierung) wählen.Wenn der Wert hoch eingestellt ist, schaltet sich der Bildschirm bei leiseren Geräuschen ein. Siehe Abb. 18. Menüoptionen

1. Drücken Sie zur Einblendung des Hauptmenüs am Bildschirm die Menütaste . Siehe Abb. 13.2. Navigieren Sie mit den Tasten zur Verringerung bzw. Erhöhung der Helligkeit durch das Menü.3. Drücken Sie zum Bestätigen einer Einstellung die Zoom/OK-Taste .4. Das Hauptmenü enthält 5 Untermenüs. Kameraauswahl In diesem Untermenü können Sie zwischen mehreren Kameras umschalten, falls die Kameras gekoppelt wurden. Siehe Abb. 14. Fütterungstimer-Einstellung (Fütterungstimer) In diesem Untermenü können Sie zur Erinnerung den Fütterungstimer einstellen. Siehe Abb. 15. Temperatureinstellung (Temp.-Einst.) 1. In diesem Untermenü können Sie die Temperatureinheit wählen: Grad Celsius oder Grad Fahrenheit. Siehe Abb. 16.2. Sie können den Temperaturbereich des Temperaturalarms einstellen. Falls Sie zum Aktivieren des Temperaturalarms "Alert On (Alarm ein)" wählen und sich die Temperatur außerhalb des Bereichs befindet, gibt der Monitor einen Warnton aus. Siehe Abb. 16. Kameraeinstellung Das System wird mit einer Kamera geliefert, die bereits mit dem Monitor gekoppelt wurde. Die "Cam Setting (Kameraeinstellung)" -Funktion teilt jeder Babyeinheit einen separaten Kanal an der Monitoreinheit zu. Dies ist zur Konfiguration zusätzlicher Kameras erforderlich.1. Falls Sie eine neue Kamera hinzufügen möchten, wählen Sie bitte die Anzahl Kameras, die Sie hinzufügen möchten; wählen Sie dann das Kamera-hinzufügen-Symbol und drücken die -Taste zum Bestätigen Ihrer Auswahl (siehe Abb. 17). Der Bildschirm zeigt "Press the pairing button on the Baby unit (Kopplungstaste an der Babyeinheit drücken)" , halten Sie dann bitte gleichzeitig auch die Ein-/Austaste an der Kamera weniger als 1 Sekunde gedrückt.2. Falls Sie eine gekoppelte Kamera löschen möchten, wählen Sie bitte die Anzahl Kameras, die Sie löschen möchten; wählen Sie dann zum Löschen der Kamera das Kamera-löschen-Symbol (siehe Abb. 17). VOX-Empfindlichkeit Über dieses Untermenü können Sie die Empfindlichkeit der VOX-Funktion (Geräuschaktivierung) wählen.Wenn der Wert hoch eingestellt ist, schaltet sich der Bildschirm bei leiseren Geräuschen ein. Siehe Abb. 18. Menüoptionen

Die Statusleiste wird im oberen Bereich des Bildschirms angezeigt. Siehe Abb. 19.

8. Gegensprechfunktion

9. Akkustatus/Ladeanzeige

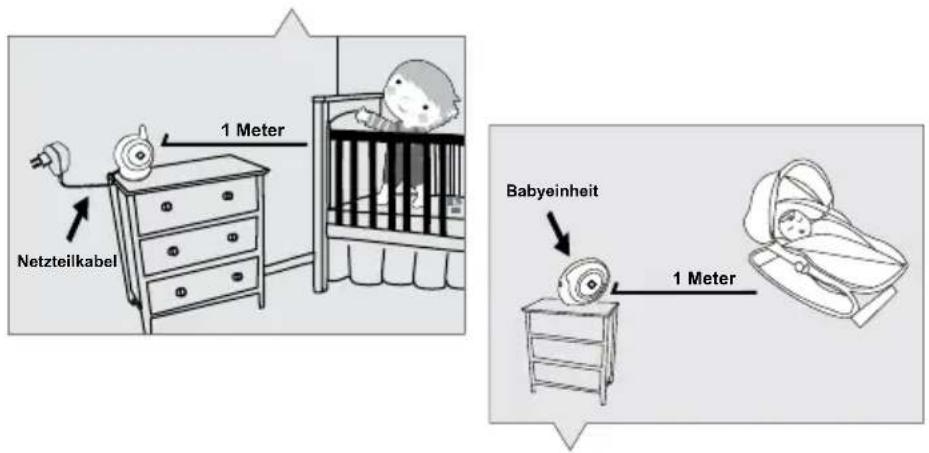

Dieses Gerät stimmt mit den grundlegenden Anforderungen und anderen relevanten Bestimmungen der Richtlinie 1999/5/EG überein. Sicherheitstipps befolgen So vermeiden Sie (lebensgefährliche) Verletzungen in Verbindung mit den Kabeln des Babymonitors:

Achten Sie darauf, dass sich die Kabel von Babyeinheit und Netzteil immer

außerhalb der Reichweite des Babys befinden (mindestens 1 Meter entfernt). Hinweis: Dies ist auch dann zu beachten, wenn Ihr Baby noch nicht stehen oder sich bewegen kann. Ÿ Verwenden Sie zur V ermeidung von Strangulierungsgefahr einen kabellosen Babymonitor. Ÿ Verwenden Sie niemals Verlängerungskabel in V erbindung mit Netzteilen. Verwenden Sie nur die mitgelieferten Netzteile. 1 MeterNetzteilkabel Babyeinheit1 Meter49 LUVION Premium Baby products de50 UŽiVatELSKÁ PŘÍrUČKa rOZSah DODÁVKy:
