EINFUHRUNG

Vielen Dank, dass Sie sich für den Luvion Easy+ entschieden haben. Von nun an können Sie Ihr Baby innerhalb und außerhalb des Hauses sehen und horen.

Bitte haben Sie die Quittung gut auf. Im Falle von Garantieansprüchen und Serviceleistungen werden Sie aufgefondert eine Kopie des Kaufbelegs einzureichen. Bei Garantieansprüchen kontaktieren Sieitte ihren Luvion Verkauf, oder ihren lokalen Luvion Handler. Mehr Informationen fi den Sie auf www.lvion.com.

In this Benutzerhandbuch finden Sie alle Informationen für einen sicheren und einfachen Umgang mit dem Luvion Easy+.itte lessen Sie die Gebrauchsanweisung vor der Benutzung des Babyphones aufmerksam durch.Wir weisen Sie darauf auf hin, insbesondere die Sicherheitshinweise zu beachten.

LUVION

Sorgen Sie davon, dass Kleinteile nicht in die Höhe von Kindern geraten.
- Dieses Produkt ist kein Spielzeug. Lassen Sie ihre Kinder nicht mit diesen Produkt speilen.
Ein Babyphone ist kein Ersatz der alterlichen Aufsichtspflicht.
Benutzen Sie nur die original beigeufigsten Adapter.
Benutzen Sie diesen Produkt nicht in feuchten Umgebungen oder in der Näre von Wasser.
Das Babyphone darf nur bei Temperaturen zwischen 10^ und 35^ verwendet werden.
Die Kamera und die Kabel der Adapter müssen immer mindestens 1,5 m vom Baby entfernt sein.
- Öffnen Sie das Gehäuse des Produkts nicht selbst. Um ihre Garantieansprüche nicht zu verlieren,kontaktieren Sie hierfür ihren lokalen Verkäuser oder Handler.

Akkus:

Um eine optimale Leistungsfähigkeit der Akkus zu gewährleisten, laden Sie den Monitor vor der Erstbenutzung vollständig auf. Der Akku ist vollständig aufgeladen, wenn die Ladeanzeige grün leuchtet.

PACKUNGsinHALT

Der Luvion Easy enthalt die folgenden Bestandteile:

Easy+

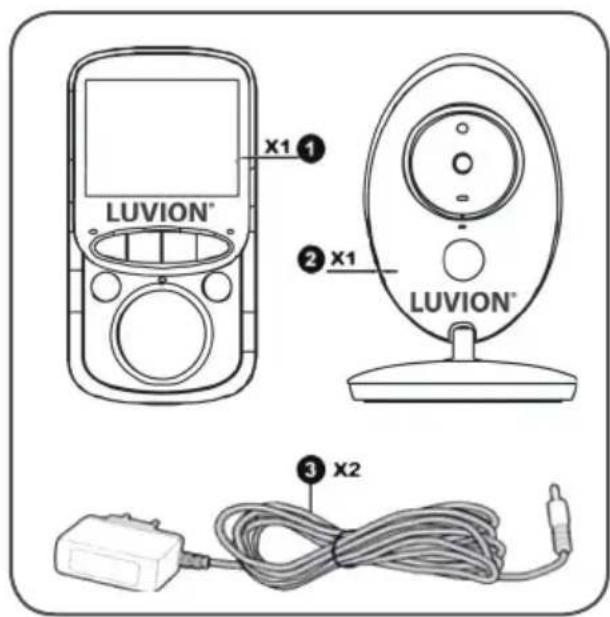

1. 1× Elterneinheit (Monitor)
2. 1 × Babyeinheit (Kamera)
3. 1 × Netzstecker für die Elterneinheit 1 × Netzstecker für die Babyeinheit
4. 1 x Benutzerhandbuch

Easy+ Duo

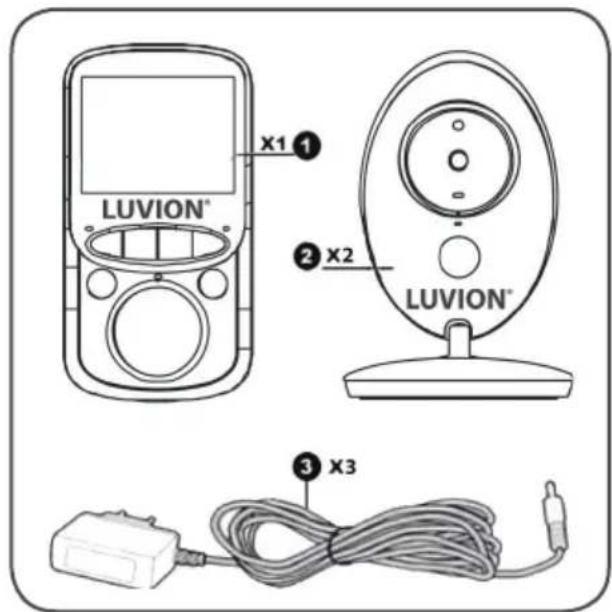

1. 1 x Elterneinheit (Monitor)
2. 2 × Babyeinheit (Kamera)
3. 1 x Netzstecker für die Elterneinheit 2 x Netzstecker für die Babyeinheit
4. 1 x Benutzerhandbuch

Überprüfen Sie die Vollständigkeit des Packungsinhalts auf die oben aufgelisteten Bestandteile.

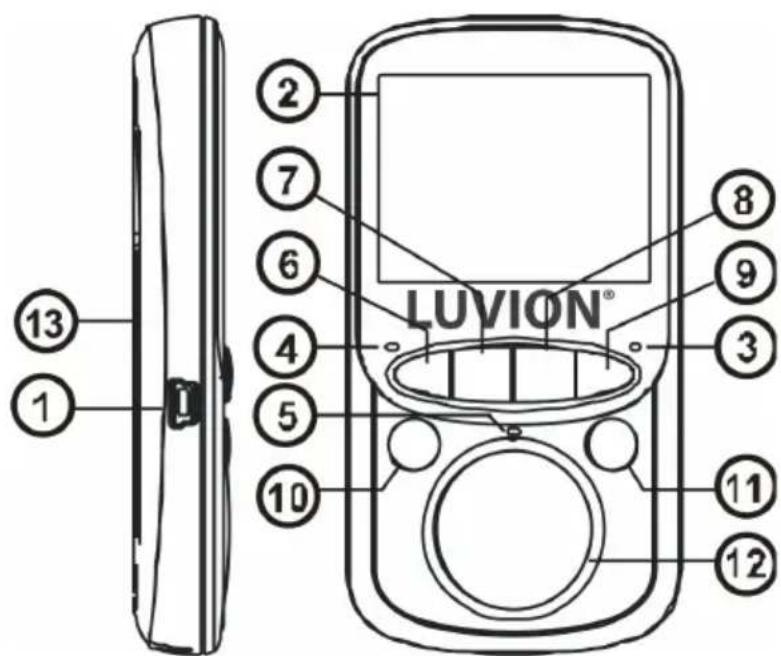

1. Stromanschluss - Verbindet den enthaltenen USB-Adapter mit dem Stromnetzwerk und/oder der Elterneinheit.
2. LCD Display - 2.4" Video-Display.
3. Betriebsanzeige / Ladeanzeige - Zeigt an, ob sich die Elterneinheit im Ladezustand befindet. - zeigt an, ob die Elterneinheit eingeschaltet ist.
4. Verbindung LED - Gibt an, ob es eine Verbindung mit der Kamera ist
5. Mikrofon – Ist die Sprach-Taste gedrückt, so werden Gerausche, die von dem Mikrofon aufgenommen werden mittels der Babyeinheit (Kamera) widergegeben.
6. Zurück/Rückgangig / Lautstärke verringern / Auto-Schalter -Taste - Im menu Betätigten Sie diese Taste, um zum vorherigen Zustand oder Menüpunkt zu gelangen. Außerhalb des Menü drücken Sie kurz, um die Lautstärke zu verringern, oder Drücken und halten um die automatische Kameraumschaltung zu aktivieren.
7. Vox -Taste - Betätigen Sie diese Taste, um in den VOx-Modus zu wechseln, oder diesen zu verlassen.
8. Sprach-Taste - Betätigen Sie diese Taste, um über die Babyeinheit zu Ihr dem Kind zu sprechen.
9. Vorwärts / Lautstärke erhöhen / Manueller Schalter - Im Menu verwenden Sie die Vorwärts-Taste, um zum nachsten Menüpunkt zu gelangen. Außerhalb des Menü drücken Sie kurz, um die Lautstärke zu erhöhen, oder Drücken und halten um um manuell zwischen den Kameras zu wechseln.
10. Menu/OK-Taste-Betätigen Sie die Menu / OK-Taste, um das Hauptmenu zu öffnen oder eine Auswahl zu bestätigen.
11. Ein / Aus-Taste - Halten, um die Elterneinheit ein- oder auszuschalten. Wenn Sie im Menu drucken, gehren Sie zum vorherigen Menu zurück.
12. Lautsprecher - Gibt die von der Babyeinheit aufgenommenen Gerausche wieder.
13. Batteriefach - auswechselbare Lithium-lonen-Batterie

ÜBERSICHT ÜBER DIE BABYEINHEIT (KAMERA)

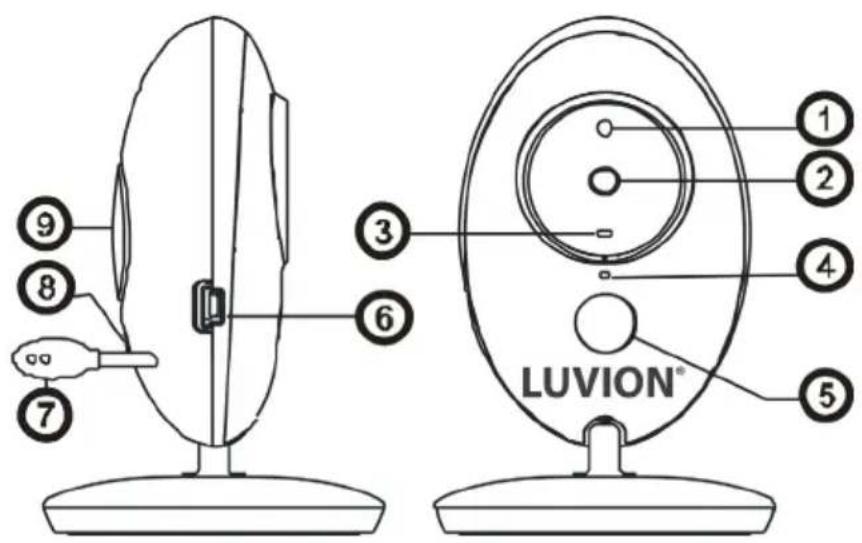

1. Lichtsensor - Erlaubt die Selfbstkorrektur der Babyeinheit bei sich verändernden Lichtbedingungen.
2. Kameralinse - Nimmt die visuelle Umgebung auf und sendet sie an die Elterneinheit.
3. Betriebsanzeige - zeigt an, ob die Babyeinheit eingeschaltet ist.
4. Mikrofon - Nimmt Geräische auf und sendet sie an die Elterneinheit.
5. Infrarot-LEDs - Werden bei schlechten Lichtverhältnissen automatisch aktiviert und erfolglichen eine Nachtsicht der Babyeinheit über eine Entfernung von 5 m.
6. Stromanschluss - Steckplatz für den Luvion Netzstecker.
7. Temperatursensor - Die gemessene Umgebungstemperatur wird auf dem Display der Elterneinheit angezeigt.
8. Pairing-Taste - Richtet während des Pairing (Kopplung)-Prozesses eine neue Verbindung zwischen der Babyeinheit und der Elterneinheit ein. Diese Funktion sollte bei der Installation einer zusätzlichen Kamera, oder bei Nichterkennung der Babyeinheit durch den Monitor genutzt werden. Für mehr Informationen zur Kopplunglesen Sie Seite 60.
9. Lautsprecher - Ermoglicht es Ihnen über die Entfernung zu ihrem Kind zu sprechen.

ERSTE SCHRITTE

INSTALLATION DER ELTERNEINHEIT (MONITOR)

1. Entpacken Sie vorsichtig die Elterneinheit (Monitor).

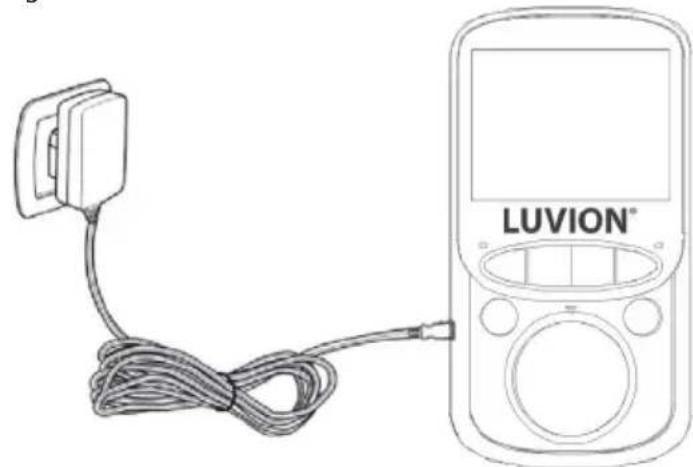

2. Schlieben Sie den Netzstecker an die Elterneinheit und eine Steckdose an. Die Elterneinheit wird daraufufhin aufgeladen; Die Batterieanzeige oben rechts auf dem Bildschirm zeigt nun die Aufl adung an. Laden Sie die Elterneinheit während des ersten Gebrauchs vollständig auf, um eine optimale Akkukapazität zu gewährleisten.

!

BEACHTEN SIE: LADEN SIE DIE ELTERNEINHEIT VOR DER ERSTEN BENUTZUNG VOLLSTÄNDIG AUF.

1. Halten Sie die ON / OFF-Taste gedrückt, um den Monitor einzuschalten. Auf dem Display erscheint nun der Luvion Startbildschirm.

INSTALLATION DER BABYEINHEIT (KAMERA)

Bevor Sie die Babyeinheit installieren, überlegen Sie sich gut, wo diese im Raum platziert werden soll. Beachten Sie die Länge des Ladekabels und die Position der Netzsteckdose, da eine Verbindung der Babyeinheit (Kamera) an das Stromnetzwerk erforderlich ist.

1. Entpacken Sie vorsichtig die Babyeinheit (Kamera).
2. Platzieren Sie die Babyeinheit an der gewünschten Position. Die Babyeinheit kann auf einem Tisch/ Schrank oder, mit Hilfe der mitgelieferten Steckverbinder und Schrauben, an der Wand platziert werden.

BEACHTEN SIE: Bevor sie die Babyeinheit dauerhaft befestigen, stellen Sie sicher, dass die drahtlose Verbindung zwischen Baby- und Elterneinheit ausreichend ist. Überprüfen sie dies, wenn sich Elterneinheit und Babyeinheit an den Positionen befinden, von denen aus Sie diese nutzen sollen.

BEACHTEN SIE: Vermeiden Sie möglichst dicke Wände oder andere Hindernisse zwischen der Baby- und Elterneinheit. Für eine gute Gerausch- und Bildwiedergabe wird ein Abstand von 1,5-3 m zwischen der Kamera und dem Baby empfohlen.

BEACHTEN SIE: Der Bereich wird durch alles zwischen Monitor und Kamera, sowohl physisch als auch digital beeinfl usst. Besonderss Metallgegenstände wie Kuchengeräte, Stahltüren oder Stahlbeton konnen das Signal deutlich begrenzen. Wände, Decken, Fenster und Signale (Emittiert durch Radiowelle oder elektrischer Ausrüstung, wie TV, Computer,chnurlose oder Mobiltelefone), werden auch die Reichweite einschränken.

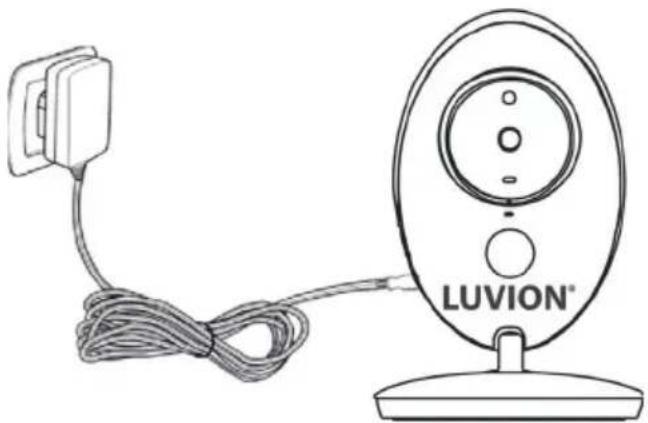

1. Verbinden Sie den Netzstecker mit der Babyeinheit und der Steckdose.

1. Die Betriebsanzeige leuchtet nun auf.

Sind Eltern- und Babyeinheit eingeschaltet und in ausreichender Reichweite zueinander, erscheint nun auf der Elterneinheit das Video der Babyeinheit. Falls die Babyeinheit außerhalb der Reichweite liegt, ausgeschaltet ist, oder von der Elterneinheit nicht erkannt wird, erscheint die Nachricht „Out of range" auf dem Display der Elterneinheit.

VERWENDUNG

Sind sowohl Eltern- als auch Babyeinheit eingeschaltet, wird auf der Elterneinheit das Video der Babyeinheit wiedergegeben. Die Symbole auf dem Display werden im Folgenden beschrieben.

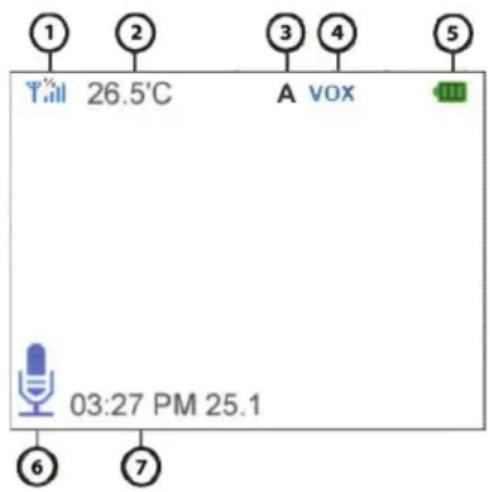

1. Signalanzeige Die Signalanzeige zeigt die Signalstarke zwischen der Eltern- und Babyeinheit an.Keine Balken weisen auf ein schwaches Signal hin, vier Balken auf ein starkes Signal (siehe Tabelle).
2. Temperaturanzeige Zeigt die von der Babyeinheit gemessene Temperatur an.
3. Schalteranzeige - Monitor schaltet automatisch zwischen Kameras um, wenn aktiviert.
4. VOX-Symbol Erscheint wenn der VOX-Modus aktiviert ist.

Signal strength Indicator Warning
Perfekt Keine	Y
Gut Keine	Y
Mäßig Keine	Y
Schwach Out of range	Y
Kein Signal Out of range	Y

1. Akkuanzeige Ziegt den Akkuzustand der Elterneinheit an.
2. Sprachaufnahmeanzeige Erscheint wenn die Sprach-Taste gedrückt ist. Sie konnen nun über die Babyeinheit zu Ihr hem Kind sprechen.
3. Datum- und Zeitanzeige Zeigt das aktuelle Datum und die Uhrzeit an.

AUSSERHALB DER REICHWEITE

Ist die Enternung zwischen Eltern- und Babyeinheit zu groß, erscheint auf dem Display der Elterneinheit die Mitteilung „Connecting...” (Verbinden) und das Video fängt an zu fl ackern.
Besteht zwischen Eltern- und Babyeinheit kein Verbindungssignal, ist das Display der Elterneinheit schwarz und zeigt die Mitteilung „Connecting" an.

BITTE BEAuchtEN SIE: Falls trotz verringertem Abstand von Eltern- und Babyeinheit das Signal nicht stärker wird, versuchen Sie beiden Einheiten erneut zu koppeln. Siehe Abschnitt: Pairing.

MENU

Offen Sie das Menu des Luvion Easy, um die

Geräteinstellungen zuändern..

Drücken Sie die Menu/OK-Taste der Elterneinheit, um das Menu zu öffnen.
Wahlen Sie die < und > Tasten, um ein Untermenü auszuwahlen.
Drücken Sie die OK-Taste, um ihre Auswahl (mit einem Rahmen markiert) zu bestätigen und ein Untermenü zu offen.

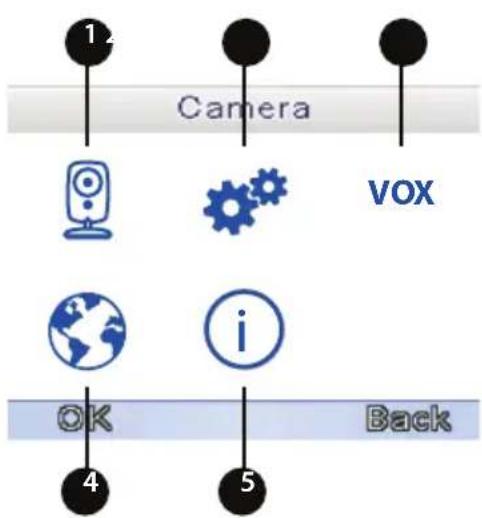

1. 1. Pairing (Kopplung) Nutzen Sie these Un-termenü, um die Babyeinheit (Kamera) mit der Elterneinheit (Monitor) zu koppeln.
2. Einstellungen Nutzen Sie diese Unternehmen zur Einstellung von Datum und Uhrzeit, Temperaturzeige, Schaltmodus, Anti-Flimmer und Hintergrundbeleuchtung.
3. VOX Nutzen sie diese Untermenü, um den VOX-Modus zu (de)aktivieren und die Sensitivität des VOX-Modus festzulegen.
4. Sprachen Nutzen Sie diesen Unternehmen, um eine Sprache auszuwahlen.
5. Systeminformationen Nutzen Sie these Untermenü, um die installierte Software anzuzeigen.

MENU> KAMERA

Die Elterneinheit (Monitor) und Babyeinheit (Kamera) wurden bereits in der Produktionsstätte gekoppelt. Sie müssen diesen Prozess nur im Falle einer Unterbrechung der Verbindung wiederholen.

Drücken Sie die Menu/OK-Taste, um in das Hauptmenu zu gelangen.
Wahlen Sie das Kamerasymbol aus und drücken Sie OK, um die Auswahl zu bestätigen und das Kameramen zu offen nen.
Kamera 1 oder 2 auswahlen
Drücken Sie erneut auf OK, um die Kopplung zu starten.

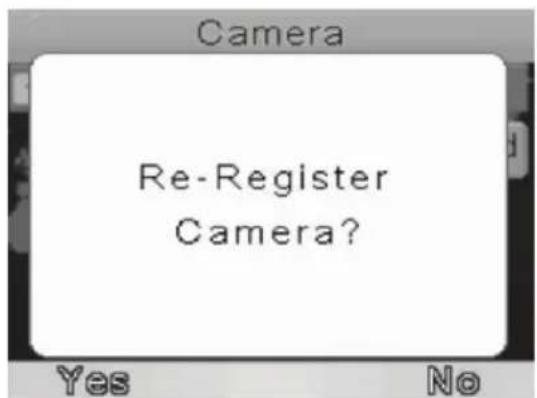

Auf dem Display erscheint eine Mitteilung die Sie fragt, ob Sie die Kamera erneut registrierten wollen. Wahlen Sie „YES" (Ja) aus und drücken Sie die OK-Taste zum Bestätigen.
Innerhalb von 10 Sekunden muss nun die Pairing-Taste der Kamera kurz gedrückt werden.
> Falls die Kopplung erfolgreich verlaufen ist

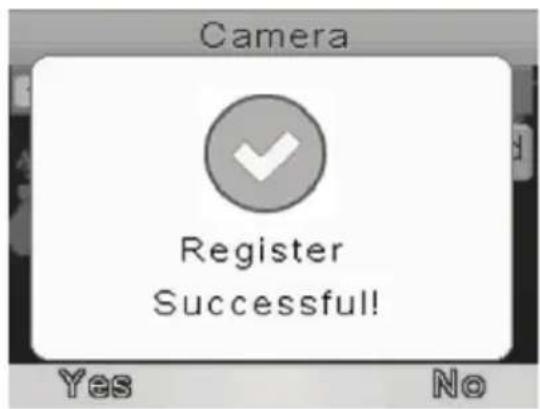

erscheint die Mitteilung „Register Successful" (erfolgreiche Registrierung) auf dem Display. Successful!" will be displayed.

MENU>EINSTELLUNGEN

Sie können das Einstellungsmenü nutzen, um Datum und Uhrzeit einzustellen, die Temperatureinheit zu verändern, oder zum Einstellen der Helligkeit der Hintergrundbeleuchtung und der Zeitabschaltung der Hintergrundbeleuchtung.

Wahlen sie im Hauptmenü das Einstellungssymbol aus.
Drücken Sie OK, um die Auswahl zu bestätigen
Wahlen Sie die < und > Tasten, um ein Untermenü auszuwahlen.
Drücken Sie die OK-Taste zum Bestätigten der Auswahr.

MENU > EINSTELLUNGEN > DATUM UND UHRZEIT

In dem Untermenü Datum und Uhrzeit konnen sie Datum und Uhrzeit einstellen, sowie deren Anzeigeformat ändern.

Drücken Sie nach links oder rechts, um den Werte zuändern.
Verwenden Sie die Sprach-taste, um die Auswahl zu ändern.
Drücken Sie zur Bestätigung die OK-Taste, oder die Rückgangig-Taste, um in das vorgeige Menu zu wechseln.

MENU > EINSTELLUNGEN > TEMPERATUREINHEIT

In diesen Menu können Sie für die Temperaturanzeige die Einheit Grad Celsius oder Fahrenheit wahlen.

Drücken Sie nach links oder rechts, um die gewünschte Temperatureinheit auszuwahlen.
Drücken Sie zur Bestätigung die OK-Taste, oder die Rückgangig-Taste, um in das vorgeige Menu zu wechseln.

MENU > EINSTELLUNGEN > CAMERA SWITCHING MODE

Sie können die Kamera in diesen Menu auf manuell oder automatic einstellen

Drücken Sie nach links oder rechts, um den gewündsten Modus auszuwahlen.
Drücken Sie zur Bestätigung die OK-Taste, oder die Rückgangig-Taste, um in das vorgege Menü zu wechseln.

Settings

Time and date

In thisem Menu konnen Sie die LCD

Hintergrundbeleuchtung, sowie das Zeitinterval indem das Video der Babyeinheit abgeschpielt wird verändern. Versuchen Sie die Bildschirmhelligkeit zu erhöhen, wenn das widergegebene Bild der Babyeinheit zu dunkel erscheint. Die minimale Helligkeit ist 1, die maximale Helligkeit ist 5. Die minimale Zeitabschaltung der Hintergrundbeleuchtung beträgt 20 Sekunden, die maximale Zeitabschaltung beträgt 120 Sekunden.

Drücken Sie nach links oder rechts, um den Werte zu ändern.
Verwenden Sie die Sprach-taste, um die Auswahl zuändern.
Drücken Sie zur Bestätigung die OK-Taste, oder die Rückgangig-Taste, um in das vorige Menu zu wechseln.

MENU > SPRACHE

Nutzen Sie das Sprachmenu, um ihre bevorzugte Sprache auszuwahlen.

Wahlen Sie im Hauptmenu das Sprachsymbol aus.
Drücken Sie OK, um ihre Auswahl zu bestätigen.
Drücken Sie nach links oder rechts, um eine Sprache auszuwahlen.
Drücken Sie zur Bestätigung die OK-Taste, oder die Rückgangig-Taste, um in das vorige Menu zu wechseln.

MENU>VOX

In dieser Menu können Sie den VOx-Modus aktivieren oder deaktivieren, sowie dessen Sensitivität einstellen. Der VOx-Modus schaltet den Bildschirm der Elterneinheit, sowie die Lautstärkewiedergabe nach einer bestimmten Zeit aus, um Akkuenergie zu sparen. Wird die Sensitivität des VOx-Modus erhöht, werden schwachere Gerausche detektiert.

Wahlen Sie im Hauptmenu das VOX-Symbol aus.
Drücken Sie OK, um die Auswahl zu bestätigen.
Drücken Sie auf Sprach-Taste, um zwischen Systemmodus und VOX-Sensitivität zu wechseln.
Drucken Sie nach links oder rechts, um den Werte zu ändern.
Drücken Sie zur Bestätigung die OK-Taste, oder die Rückgangig-Taste, um in das vorgeige Menu zu wechseln.

LCD backlight

Brightness

OK

Back

Language

English

Français

Espanol

Portugues

Italiano

Deutsch

OK

Back

Vox

System mode

Normal mode

VOX Sensitivity Low

Save

Back

PAIRING (KOPPLUNG)

Nutzen Sie die Pairing Funktion, um die Babyeinheit (Kamera) mit der Elterneinheit (Monitor) zu verbinden.

1

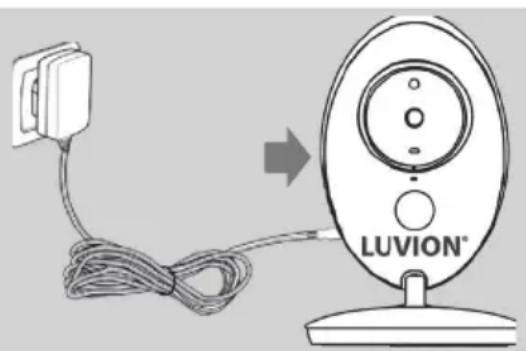

Stecken Sie das Ladegerät in die Steckdose und schlieben Sie es an die Kamera an, um die Kamera einzuschalten.

2

Halten Sie die Ein-/ Aus-Taste am Monitor gedrückt, um den Monitor einzuschalten.

3

Drücken Sie die OK-Taste, um das Hauptmenu zu offen.

4

Drücken Sie die < oder > taste, um das Kameramen auszuwahlen.

Drucken Sie die OK-Taste, um das Kameramen zu offen nen.

5

Wahlen Sie die gewünschte Kamera (1 oder 2) und drücken Sie die Taste OK, um die Kamera zu koppeln

6

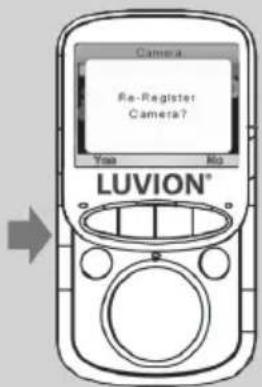

Auf dem Bildschirm erscheint die Mitteilung „Re-Register - Kamera?"

Drücken Sie OK, um die Kopplung zu bestätigten.

7

Auf dem Bildschirm erscheint die Mitteilung "Bitte drücken Sie die Pair-Taste auf der Babyeinheit"

Drücken Sie - innerhalb von 10 Sekunden - kurz die Pair-Taste an der Babyeinheit, um die Babyeinheit (Kamera) mit der Elterneinheit (Monitor) zu koppeln.

Falls die Kopplung erfolgreich abgeschlossen ist erscheint auf dem Bildschirm die Mitteilung „Erfolgreich registriert!".

FEHLERSUCHE/FEHLERBEHEBUNG

Treten bei der handhabung Ihres Easy+ probleme auf, fi ndet sich haufi g eine einfache Lösung:

Problem Lösung
Kein Video der Babyeinheit 1.	Stellen Sie safer, dass die Babyeinheit an das Stromnetzwerk angeschlossen ist und der Netzstecker eingesteckt ist. Das grüne LED-Licht muss leuchten.
	2. Stellen Sie safer, dass die Elterneinheit eingeschaltet ist.
	3. Stellen Sie safer, dass sich die Babyeinheit in Reichweite der Elterneinheit befi ndet.
	4. Stellen Sie safer, dass sich die Elterneinheit nicht im VOX modus befi ndet. Gehen Sie dazu in das Menu > VOX und stellen Sie diesen aus. Or press the VOX button to exit the VOX mode.
	5. Vergewissern Sie sich, dass sich der Monitor nicht im Energiesparmodus befi ndet, indem Sie eine beliebige Taste drucken.
Das Videobild fällt ständig aus, die Verbindung ist zu schwach und das Display zeigt „Connecting“ („Außerhalb der Reichweite“)	1. Platzieren Sie die Babyeinheit dichter an der Elterneinheit
	2. Versuchen sie die Baby- und/oder Elterneinheit neu zu positionieren. Platzieren Sie diese nicht zu dicht an Wänden um den Empfang zu verbessern
	3. Verbinden Sie die Elterneinheit mit der Babyeinheit gegebenfalls erneut (siehe Absatz:Pairing)
Audio probleme 1. Stellen Si	sicher, dass die Lautstärke der Elterneinheit nicht auf stumm gestellt ist. Drücken Sie die + Lautstärketaste der Elterneinheit um die Lautstärke zu erhöhen
	2. Stellen Sie safer, dass im Aufnahmebereich des Mikrofons der Babyeinheit Geräusache vorhanden sind.
	3. Bei einem lauten, quietschenden Geräusauch vergroßern Sie den Abstand zwischen Baby- und Elterneinheit
Das Video ist abgehackt 1.	Versuchen Sie die Babyeinheit dichter an der Elterneinheit zu platzieren
	2. Versuchen Sie möglichst große Objekte oder Wände zwischen den beiden Einheiten zu vermeiden
	3. Bringen Sie die Antenne in eine aufrechte Position
Der Akku der Elterneinheit ist sehrchnell leer	Nutzen Sie den VOX-Modus für eine längerere Akkulaufzeit.

TECHNISCHE SPEZIFIKATIONEN

Technische Spezifikationen
Frequenzbereich 2.400 MHz ~ 2.483,5 MHz
Sendeleitung 17 dBm Max
Empfangsempfändlichkeit -90 dBm
Typ des Wechselspektrums FHSS 16 Kanäle
Modulationsart GSFK
Datenübertragungsrate 2 Mbps
Sendereichweite 300 m (Sichtline)

Babyeinheit (Kamera)
Bildsensor Typ 0.3Mpix Color CMOS Image Sensor
Eff ective Pixel H: 320 px, V: 240 px
Bildauflösung/ Bildfrequenz 20 Bilder/s
Weißbabgleich Automatisch
Objektiv 3.15 mm, F 2.8
Sichtfeld	60°
IR an/aus	>15 Lux Off, <15 Lux On
IR LED Typ/ Nachtsicht	850 nm / 5 m
Lautsprecher output	1.0 W Max
Stromversorgung	5 Vdc
Leistungsaufnahme	150mA (IR an) 400mA (IR aus)
Betriebstemperaturbereich	- 10° ~ 45°
Zulässiger Luftfeuchtgkeitsbereich	80% HR
Umweltbilanz	Nicht anwendbar (nur für Innenanwendungen)
Abmessungen	67x105x67 mm
Regulation Compliance	CE & Rohs
Material Kameragehäuse	Plastik
Elterneinheit (Monitor)
Größe LCD-Anzeige 2.4" / 6,1 cm
LCD Auflösung H: 320 px, V: 240 px
Bildwinkel H: 140° V: 110°
Stromversorgung 5 Vdc 500mA +/- 5 %
Leistungsaufnahme 250mA MAX.
Betriebstemperaturbereich - 10° ~ 45°
Zulässige Luftfeuchtigkeit 0% ~ 85%
Batterie 750mAh

HINWEIS

Outoor-Einsatz in Frankreich, Italien, Russland und der Ukraine nicht erlaubt.

Dieses Gerät entspricht den grundlegenden Anforderungen und anderen relevanten Bestimmungen der europäischen Richtlinien. Die Konformitätserklärung ist abrufbar unter: https://www.luvion.nl/doc/Easy-Plus
