GEBRUIKSAANWIJZING Essential Plus Luvion

1.1 Stroomvoorziening - Gebruik van netstroom

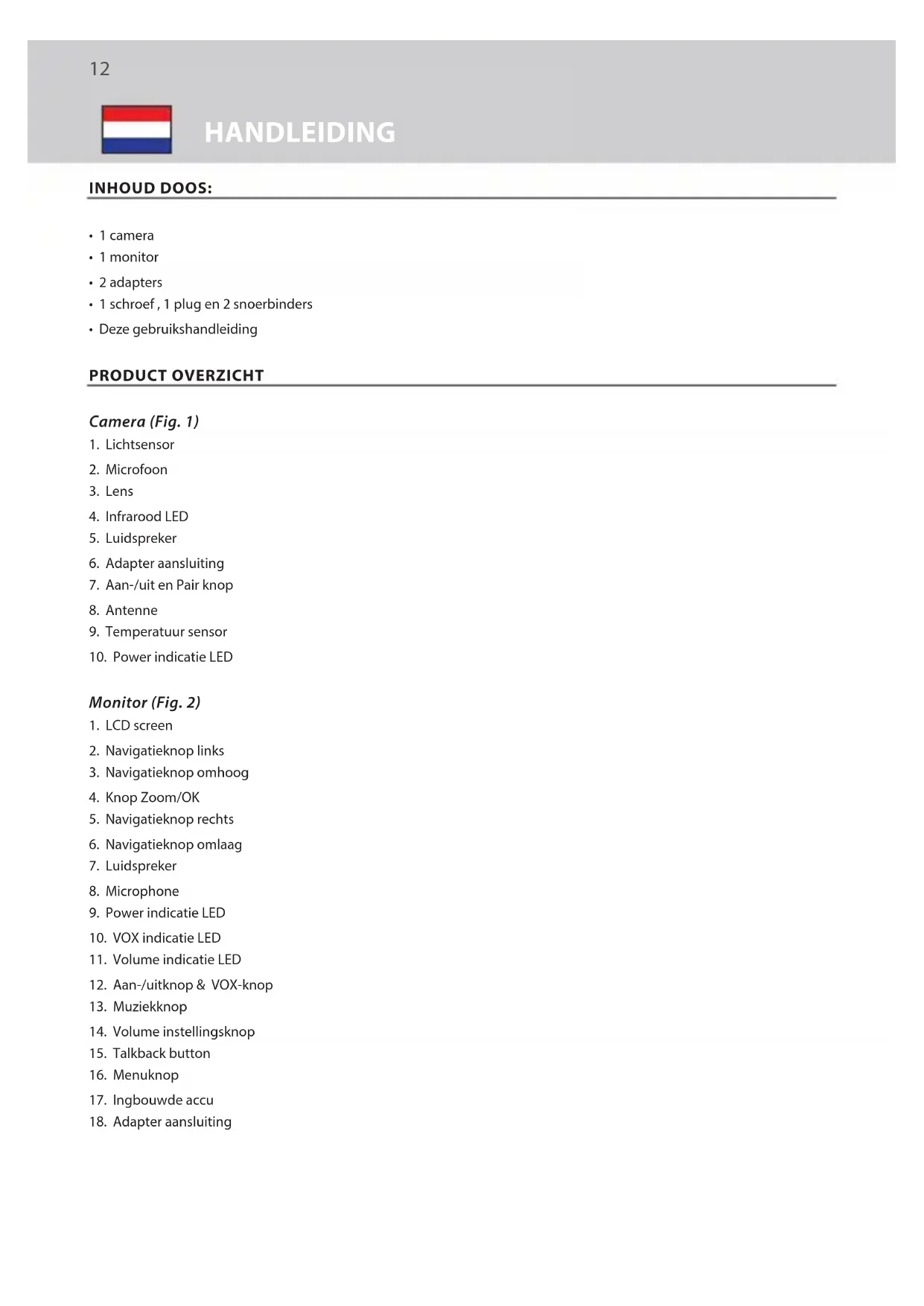

• Deze gebruikshandleiding PRODUCT OVERZICHT Camera (Fig. 1)

6. Adapter aansluiting

9. Temperatuur sensor

2. Navigatieknop links

3. Navigatieknop omhoog

5. Navigatieknop rechts

6. Navigatieknop omlaag

12. Aan-/uitknop & VOX-knop

18. Adapter aansluiting13

HANDLEIDING SETUP1. CAMERA SETUP1.1 Stroomvoorziening – Gebruik netstroom Verbindt de meegeleverde adapter met een stopcontact en de aansluiting op de achterkant van de camera (zie Fig. 3).

2. Houdt de aan-/uitknop minder dan 1 seconde ingedrukt om de camera aan te zetten. De indicatie-

LED op de camera zal groen oplichten (zie Fig. 3).LET OP: Houdt de aan-/uitknop minder dan 1 seconde ingedrukt om de camera uit te zetten.1.2 Camera plaatsenPlaats de camera op de gewenste locatie en richt de lens op het te bekijken gebied. 1.3 NachtzichtDe camera is voorzien van acht hoge intensiteit LED’s om in het donker een duidelijk beeld te kunnen opvangen. Wanneer de lichtsensor weinig licht meet, wordt nachtzicht automatisch geactiveerd en gaan de LED’s aan.1.4 Kamertemperatuur metingDe temperatuursensor op de camera meet de kamertemperatuur. Op het scherm van de monitor wordt de kamertemperatuur weergegeven.2. MONITOR SETUP2.1 StroomvoorzieningDe monitor werkt op de ingebouwde oplaadbare accu en op netstroom via de meegeleverde adapter.Batterij laden1. Druk op de aan-/uitknop en houdt deze 3 seconden ingedrukt om de monitor aan te zetten (zie Fig. 4).LET OP: Opladen kan door de adapter op de monitor aan te sluiten.LET OP: Wanneer de batterij voldoende is opgeladen brandt de groene “power/opladen” LED. Wanneer de batterij bijna leeg is zal de rode LED knipperen.LET OP: Houdt de aan-/uitknop 3 seconden ingedrukt om de camera uit te zetten.Gebruik van netstroom1. Verbindt de meegeleverde adapter met een stopcontact en de aansluiting op de achterkant van de monitor (zie Fig. 5).2. Houdt de aan-/uitknop 3 seconden ingedrukt om de monitor aan te zetten. De indicatie-LED op de camera zal groen oplichten (zie Fig. 5).LET OP : Wanneer opladen start, of wanneer de monitor aan staat brandt de groene “power/opladen” LED.LET OP : “Out of Range” (buiten bereik) zal verschijnen op het scherm van de monitor wanneer de camera buiten bereik is.LET OP : Houdt de aan-/uitknop 3 seconden ingedrukt om de camera uit te zetten. NL14

2.2 Bediening camera op afstand

Via de monitor kan de camera op afstand bediend worden. Het oog van de camera kan naar boven, beneden,rechts en links worden gedraaid. Druk op de omhoog of omlaag knoppen op de monitor om de camera omhoog of omlaag te bewegen. Druk op de links of rechts knoppen op de monitor om de camera naar links of rechts te bewegen. (zie Fig 6) LET OP: Het geluid wordt geblokkeerd tjdens het draaien van de camera.

Druk eenmaal op de Zoom/OK knop op de monitor voor een beeld waarbij 2x is ingezoomd. Druk nogmaals om terug te keren naar normaal (uitgezoomd) beeld. (zie Fig. 7)

2.4 VOX-functie (Activeren van monitor d.m.v. geluid)

1. Druk minder dan 1 seconde op de Standby/VOX knop op de monitor. Het scherm wordt nu

uitgeschakeld, maar de VOX-LED zal blijven branden (zie Fig. 8).

2. Wanneer het opgenomen geluid op de camera het ingestelde niveau bereikt (zie Fig. 18), zal het scherm

automatisch aangaan. Na 30 seconden gaat het weer automatisch uit. Wanneer het geluid tijdens de 30 seconden nogmaals boven de aangegeven grens komt wordt de 30 seconde eventueel steeds vanaf deze piek herstart.

2. Pas het volume aan door de omlaag

of omhoog knop in te drukken. Druk vervolgens op de Zoom/OK knop om de instelling te bevestigen. (zie g. 9)

2.6 Terugspreek Functie

Druk op de terugspreekknop om te spreken door de camera unit. Het icoontje verschijnt op het scherm. (zie Fig. 10)

De camera kan 3 verschillende slaapliedjes afspelen.

1. Druk op de muziekknop

op de monitor. De camera speelt vervolgens de muziek af (zie Fig. 11).

2. Druk opnieuw op de muziekknop

voor een volgend liedje of om de muziek weer uit te zetten.

1. Druk op de menuknop op de monitor, om het menu te laten verschijnen op het beeldscherm. (zie Fig. 12)

2. Gebruik de omhoog

, en omlaag knoppen om te navigeren in het menu.

knop in om een instelling te bevestigen.

4. Het hoofdmenu bevat 6 submenu’s

3.1 Camera selectie (Camera Select)

In dit menu kan worden geschakeld tussen verschillende aangesloten camera’s. Ook kan hier worden gekozen voor een schakelmodus waarbij om de acht seconden wordt doorgeschakelt naar de volgende gepairde camera, niet gebruikte kanalen worden overgeslagen (zie Fig. 13).15 LUVION Premium Baby products

3.2 Voedingstijden instellen (Feed timer)

In dit menu kan een alarm worden ingesteld om u te herinneren aan de voedingstijden van uw baby. (zie Fig. 14)

3.3 Temperatuur instellen (Temp. Setting)

1. In dit menu kan gekozen worden welke temperatuureenheid wordt weergegeven; graden Fahrenheit of graden Celsius (zie Fig. 15).2. Er kan een temperatuuralarm worden ingeschakeld. Wanneer u kiest voor “Alert on” en de gemeten temperatuur komt buiten het ingestelde temperatuurbereik, dan geeft de monitor een alarmsignaal. Het temperatuurbereik voor het alarm wordt ingesteld door de boven- en ondergrens voor de temperatuur in te stellen onder “Celsius” of “Fahrenheit” in het “Temp. Setting” Menu (zie Fig. 15).

3.4 Camera instellingen (Cam setting)

De babyfoon set heeft een camera die standaard gekoppeld (gepaired) is met de monitor. In het “Cam Setting” menu krijgt elke camera een apart kanaal op de monitor. Hierdoor kunnen extra camera’s worden gekoppeld aan de monitor.1. Wanneer u een extra camera wilt koppelen, kies dan het cameranummer waaronder u deze wilt pairen. Kies vervolgens het icoon “camera toevoegen” en druk the Zoom/OK knop om de keuze te bevestigen. (zie Fig. 16)Op het scherm verschijnt de boodschap “press the pairing button on the baby unit”. Houdt zodra deze boodschap verschijnt de Aan-/uitknop van de camera MINIMAAL 3 seconden ingedrukt. De camera is nu gekoppeld aan de monitor.2. Wanneer u een gekoppelde camera wilt verwijderen, kies dan het nummer van de te verwijderen camera en selecteer vervolgens het “verwijder camera” icoon (zie Fig. 16).

3.5 Helderheidsinstellingen (Brightness)

In dit submenu kan de helderheid van het scherm worden aangepast (zie Fig. 17).

3.6 VOX Gevoeligheid (VOX sensitivity)

In dit submenu kunt u de gevoeligheid van de VOX functie (stem activering) instellen. Wanneer u het gevoeligheidsniveau instelt op hoog (HIGH), dan zal het scherm aangaan bij weinig geluid (zie Fig. 18).

4. BEELDSCHERMWEERGAVE

De statusbalk bovenaan het scherm geeft de status en instellingen van de babyfoon weer (zie Fig. 19).1. Indicator signaal sterkte2. Indicator camera nummer3. Indicator temperatuur alarm aan/uit4. Weergave kamertemperatuur5. Indicator zoom in6. Indicator muziek7. Voedingstimer (weergave tijd tot alarm)8. Terugspreek functie9. Autotomatische shakelmodus10. Batterij status/indicator voor opladen NL16 PROBLEEM & OPLOSSINGEr is geen signaal Zorg dat de camera en monitor aan staan• Zorg dat de stroomaansluiting van de adapter helemaal in de aansluiting zijn gedrukt• Zorg dat de monitor en camera gekoppeld “paired” zijn (zie 3.4 Camera Settings).Het signaal is zwak of verstoord Wanneer er een oven of magnetron in een rechte lijn tussen de camera en monitor instaat, kan dit het signaal beïnvloeden. Verwijder daartoe de oven of magnetron of zet deze uit.

• Zorg ervoor dat de camera en monitor zich binnen bereik van elkaar beginnen (bereik in open veld is maximaal 300 meter, binnenshuis 50 meter).Er is geen beeld Wanneer de groene powerindicatie-LED brandt, maar er alleen geluidsinput wordt waargenomen (en scherm dus uit is), kan het zijn dat de VOX functie (geluidsactivatie) is ingeschakeld. Druk op de VOX-knop om het scherm in te schakelen.VERZORGING & ONDERHOUD• Houdt alle onderdelen en accessoires buiten bereik van kinderen.
• Vingerafdrukken of vuil kunnen op de lens van de camera kunnen de beeldkwaliteit negatief beïnvloeden
• Vermijdt het aanraken van de lens met vingers.• Gebruik een zachte, droge doek om de lens te reinigen.
• Houdt de camera droog. Vocht kan de elektronica blijvend beschadigen. Gebruik de baby-unit of ouder-unit nooit in een natte of vochtige omgeving.• Gebruik of bewaar niet in stoffi ge of vieze ruimtes.
• Bewaar niet op warme plekken. Hoge temperaturen kunnen de levensduur van de elektronica negatief beïnvloeden en de kunststof onderdelen aantasten.• Bewaar niet op hele koude plekken. Hierdoor kan vocht ontstaan dat de elektronica aantast.
• Laat de behuizing van de producten gesloten. Bij openen van de behuizing kan het product beschadigen en vervalt de garantie.• Laat het product niet vallen en vermijdt hevige schokken.
• Gebruik dit product alleen met de adapter die is meegeleverd of als accessoire voor dit product wordt aangeboden. Het aansluiten van andere adapters kan leiden tot defecten.• Overbelast het stopcontact of verlengsnoeren niet. Dit kan resulteren in schokken of brand.• Dit systeem functioneert op 2.4 GHz.

VEILIGHEIDSVOORSCHRIFTENVolg deze veiligheidsvoorschriften op om letsel door kabels van de babyfoon te voorkomen:

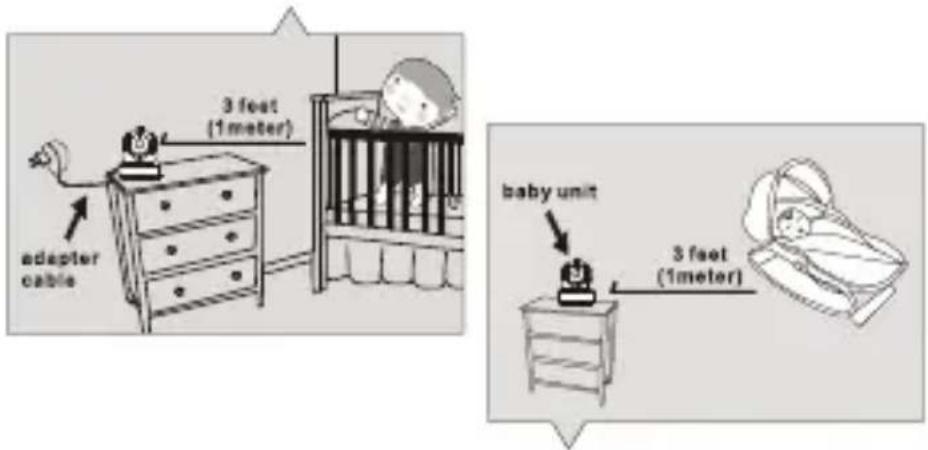

• Zorg dat de camera en adapter buiten bereik van de baby en/of kinderen zijn (minimaal 1 meter). LET OP: Neem deze maatregel in acht, ook wanneer de baby nog niet mobiel is. • Plaats de camera of kabels NOOIT in de wieg of het bedje!
• Zorg dat de adapgtersnoeren veilig zijn weggewerkt. Bundel te lange draden met tape of draadbinders.
• Gebruik een draadloze monitor om het risico van wurging door de bedrading te voorkomen.• Gebruik nooit verlengsnoeren met de AC adapters. Gebruik alleen de meegeleverde AC adapter.Algemene veiligheidsvoorschriften:• Lees de gebruikshandleiding goed door en volg alle aanwijzingen op.• Bewaar de handleiding voor naslag.
• Zorg voor een goede afvoer van warmte; bedek nooit de baby-unit, ouder-unit en/of netadapters.

• Zorg dat de draden niet beschadigd raken en voorkom dat er over de draden gestruikeld kan worden.
• Houd kleine onderdelen buiten bereik van kinderen.• Het product is geen speelgoed. Laat kinderen er niet mee spelen.• Deze babyfoon is geen vervanging voor ouderlijk toezicht.• Gebruik de monitor of camera niet in de buurt van water.• Test deze babyfoon en alle functies voor gebruik, zodat u bekend bent met alle functies.• Raak de stroom contactpunten nooit aan met scherpen of metalen objecten. Dit product is in overeenstemming met de essentiële eisen zoals omschreven in de Europese richtlijnen. De verklaring van conformiteit is beschikbaar op: https://www.luvion.nl/doc/Essential-Plus T hi s it em i s i n compl iance with the essentia l r equir ements a nd other r elevant p r ovisi ons of D ir ective 1999/5/E C . Specications Speci fications subject to change without notice To prevent deaths and injuries associated with baby monitor cords :
