BEDIENUNGSANLEITUNG Essential Plus Luvion

Figuras y guía rápida / Abbildungen und Schnellanleitung

Figuras y guía rápida / Abbildungen und Schnellanleitung

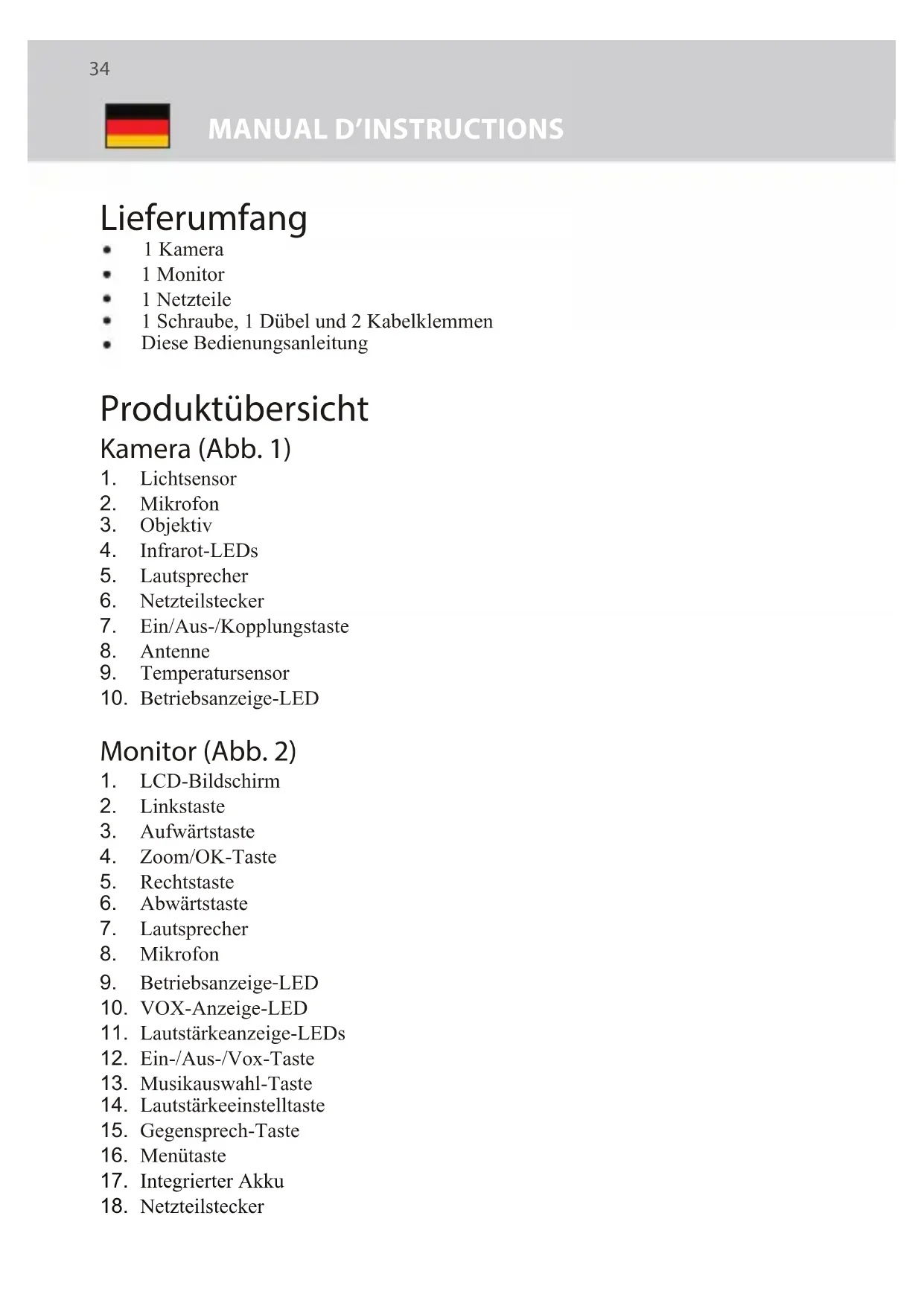

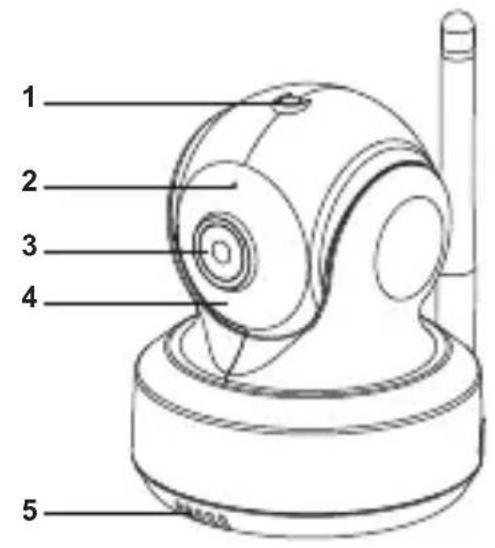

Lieferumfang 1 Kamera 1 Monitor 1 Netzteile 1 Schraube, 1 Dübel und 2 Kabelklemmen Diese Bedienungsanleitung Produktübersicht Kamera (Abb. 1)

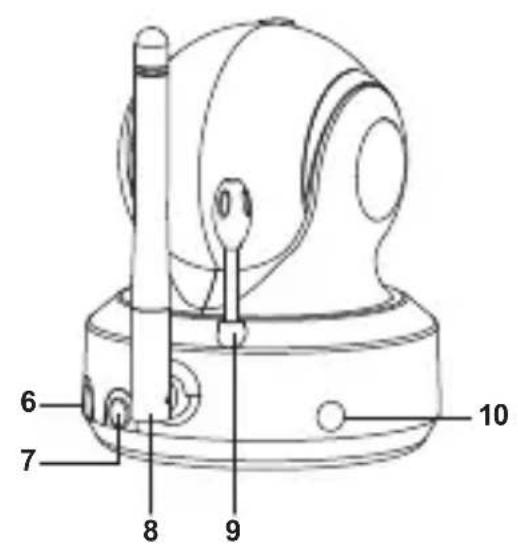

7. Ein/Aus-/Kopplungstaste

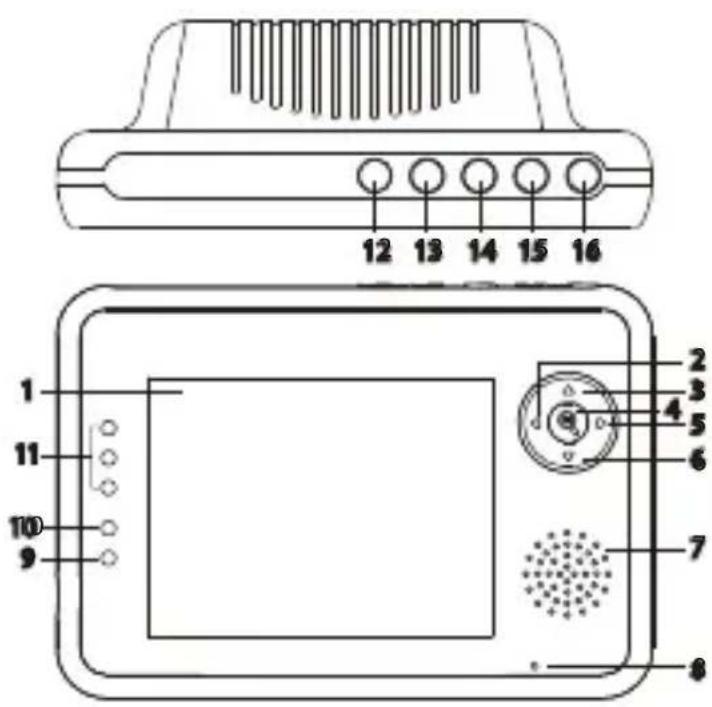

10. Betriebsanzeige-LED

9. Betriebsanzeige-LED

11. Lautstärkeanzeige-LEDs

12. Ein-/Aus-/Vox-Taste

13. Musikauswahl-Taste

14. Lautstärkeeinstelltaste

15. Gegensprech-Taste

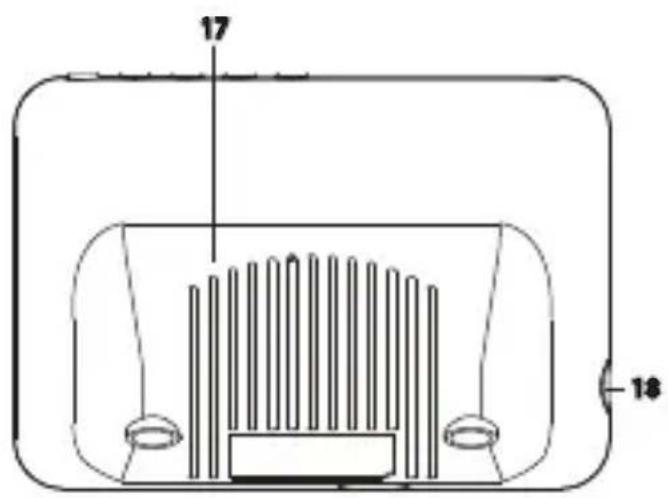

17. Integrierter Akku

18. Netzteilstecker35

Einrichtung Stromversorgung – über Netzstrom1. Schließen Sie ein Ende des mitgelieferten Netzteils an eine Steckdose an, verbinden Sie das andere Ende mit dem Anschluss an der Rückseite der Kamera. Siehe Abb. 3.2. Halten Sie die Ein-/Austaste zum Abschalten der Kamera weniger als 1 Sekunde gedrückt. Die LED an der Kamera leuchtet auf (grünes Licht). Siehe Abb. 3. Hinweis: Halten Sie die Ein-/Austaste zum Abschalten der Kamera weniger als 1 Sekunde gedrückt.FeineinstellungBringen Sie die Kamera in eine geeignete Position, richten Sie das Objektiv auf den Überwachungsbereich.NachtsichtDie Kamera hat acht LEDs mit hoher Intensität, mit denen Sie auch bei Dunkelheit klare Bilder aufnehmen können. Wenn der Lichtsensor geringe Umgebungsbeleuchtung erkennt, werden die LEDs automatisch aktiviert.RaumtemperaturmessungDer Temperatursensor kann die Raumtemperatur am Aufstellungsort der Kamera messen; die Raumtemperaturanzeige erscheint am Bildschirm der Monitoreinheit. Kameraeinrichtung

Stromversorgung1. Halten Sie die Ein-/Aus-/Vox-Taste zum Einschalten des Monitors etwa 3 Sekunden gedrückt. Siehe Abb. 4.Hinweis 1: Hinweis 2: Bei ausreichender Akkuleistung leuchtet die Betriebsanzeige-LED (grün); wenn der Akkustand gering ist, beginnt die rote LED zu blinken. Hinweis 3: Halten Sie die Ein-/Aus-/Vox-Taste zum Abschalten des Monitors etwa 3 Sekunden gedrückt. Monitoreinrichtung Der Monitor funktioniert mit einem oder Netzstrom.Integrierter AkkuIntegrierten Akku verwendenAufladung per Netzteil.36 Netzstrom verwenden

1. Schließen Sie ein Ende des mitgelieferten Netzteils an eine Steckdose an,

verbinden Sie das andere Ende mit dem Monitor. Siehe Abb. 5.

2. Halten Sie die Ein-/Aus-/Vox-Taste zum Einschalten des Monitors etwa

3 Sekunden gedrückt. Siehe Abb. 5. Hinweis 1: Wenn der Monitor eingeschaltet wird, leuchtet die Betriebsanzeige- LED (grün). Hinweis 2: "Out of Range (Außer Reichweite)" wird am LCD-Bildschirm angezeigt, wenn der Monitor die Reichweite überschreitet (Verbindungstrennung). Hinweis 3: Halten Sie die Ein-/Aus-/Vox-Taste zum Abschalten des Monitors etwa 3 Sekunden gedrückt. Monitorfernbedienungsfunktion Der Monitor kann die Kamerabewegung steuern. Der Kamerakoch kann sich nach oben, unten, rechts und links drehen. Drücken Sie zum Auf- oder Abwärtsbewegen der Kamera die Aufwärts- oder Abwärtstate am Monitor. Drücken Sie zur Bewegung der Kamera nicht links oder rechts die Links- oder Rechtstate am Monitor. Siehe Abb. 6. Hinweis : Der Ton wird stummgeschaltet, wenn der Motor arbeitet. Vergrößern-Funktion Drücken Sie die Zoom/OK-Taste am Monitor zur 2fachen Vergrößerung des Bildes einmal, durch erneute Betätigung gelangen Sie zur normalen Ansicht zurück. Siehe Abb. 7 VOX-Funktion (geräuschaktivierte Übertragung)

1. Drücken Sie zum Aktivieren der VOX-Funktion die VOX-Taste am

Monitor. Dadurch schaltet sich der Bildschirm ab; die VOX-LED bleibt jedoch eingeschaltet (grün) und erinnert Sie so daran, dass die VOX-Funktion aktiviert ist. Siehe Abb. 8.

2. Wenn der Ton von der Kamera die eingestellte Lautstärke (siehe Abb. 18)

erreicht, schaltet sich der Bildschirm automatisch ein. Nach 30 Sekunden schaltet er sich wieder aus. Falls der Ton von der Kamera während der 30 Sekunden immer noch die eingestellte Lautstärke aufweist, wird die Abschaltung des Bildschirms ab dem letzten Sprachereignis um 30 Sekunden herausgezögert. Lautstärkeeinstellung

1. Drücken Sie zum Aufrufen der Lautstärkeeinstellung die

Lautstärkeeinstelltaste . Siehe Abb. 9.

2. Passen Sie die Lautstärke mit der Aufwärts- oder Abwärtstaste an,

drücken Sie zum Bestätigen der Einstellung die OK-Taste . Abb. 9.

Netzstrom verwenden 1. Schließen Sie ein Ende des mitgelieferten Netzteils an eine Steckdose an, verbinden Sie das andere Ende mit dem Monitor. Siehe Abb. 5.2. Halten Sie die Ein-/Aus-/Vox-Taste zum Einschalten des Monitors etwa 3 Sekunden gedrückt. Siehe Abb. 5. Hinweis 1: Wenn der Monitor eingeschaltet wird, leuchtet die Betriebsanzeige- LED (grün). Hinweis 2: "Out of Range (Außer Reichweite)" wird am LCD-Bildschirm angezeigt, wenn der Monitor die Reichweite überschreitet (Verbindungstrennung). Hinweis 3: Halten Sie die Ein-/Aus-/Vox-Taste zum Abschalten des Monitors etwa 3 Sekunden gedrückt. Monitorfernbedienungsfunktion Der Monitor kann die Kamerabewegung steuern. Der Kamerakoch kann sich nach oben, unten, rechts und links drehen. Drücken Sie zum Auf- oder Abwärtsbewegen der Kamera die Aufwärts- oder Abwärtstate am Monitor. Drücken Sie zur Bewegung der Kamera nicht links oder rechts die Links- oder Rechtstate am Monitor. Siehe Abb. 6. Hinweis : Der Ton wird stummgeschaltet, wenn der Motor arbeitet. Vergrößern-Funktion Drücken Sie die Zoom/OK-Taste am Monitor zur 2fachen Vergrößerung des Bildes einmal, durch erneute Betätigung gelangen Sie zur normalen Ansicht zurück. Siehe Abb. 7 VOX-Funktion (geräuschaktivierte Übertragung)

1. Drücken Sie zum Aktivieren der VOX-Funktion die VOX-Taste am

Monitor. Dadurch schaltet sich der Bildschirm ab; die VOX-LED bleibt jedoch eingeschaltet (grün) und erinnert Sie so daran, dass die VOX-Funktion aktiviert ist. Siehe Abb. 8.2. Wenn der Ton von der Kamera die eingestellte Lautstärke (siehe Abb. 18) erreicht, schaltet sich der Bildschirm automatisch ein. Nach 30 Sekunden schaltet er sich wieder aus. Falls der Ton von der Kamera während der 30 Sekunden immer noch die eingestellte Lautstärke aufweist, wird die Abschaltung des Bildschirms ab dem letzten Sprachereignis um 30 Sekunden herausgezögert. Lautstärkeeinstellung 1. Drücken Sie zum Aufrufen der Lautstärkeeinstellung die Lautstärkeeinstelltaste . Siehe Abb. 9.2. Passen Sie die Lautstärke mit der Aufwärts- oder Abwärtstaste an, drücken Sie zum Bestätigen der Einstellung die OK-Taste . Abb. 9.

Gegensprechfunktion Drücken Sie die Gegensprech-Taste , wenn Sie direkt über die Kamera sprechen möchten; das -Symbol wird am Bildschirm angezeigt. Siehe Abb. 10. Musikfunktion Sie können Musik über die Kamera wiedergeben (drei Musikstücke).1. Drücken Sie zur Wiedergabe der Musik die Musiktaste Siehe Abb. 11.2. Durch erneutes Drücken der Musiktaste gibt die Kamera das nächste Lied wieder.

1. Drücken Sie zur Einblendung des Hauptmenüs am Bildschirm die Menütaste . Siehe Abb. 12.2. Navigieren Sie mit der Links- und Rechtstaste durch das Menü.3. Drücken Sie zum Bestätigen einer Einstellung die Zoom/OK-Taste .4. Das Hauptmenü enthält 6 Untermenüs. Kameraauswahl In diesem Untermenü können Sie zwischen mehreren gekoppelten Kameras auswählen. Zum automatischen Umschalten können Sie auch auf das Auto-Umschaltung-Symbol tippen. Beim automatischen Umschalten werden die Bilder der einzelnen Kameras im 8-Sekunden-Intervall durchgeschaltet. Siehe Abb. 13. Fütterungstimer-Einstellung (Fütterungstimer) In diesem Untermenü können Sie zur Erinnerung den Fütterungstimer einstellen. Siehe Abb. 14 Temperatureinstellung (Temp.-Einst.) 1. In diesem Untermenü können Sie die Temperatureinheit wählen: Grad Celsius oder Grad Fahrenheit. Siehe Abb. 15.2. Sie können den Temperaturbereich des Temperaturalarms einstellen. Falls Sie zum Aktivieren des Temperaturalarms "Alert On (Alarm ein)" wählen und sich die Temperatur außerhalb des Bereichs befindet, gibt der Monitor einen Warnton aus. Siehe Abb. 15. Kameraeinstellung Das System wird mit einer Kamera geliefert, die bereits mit dem Monitor gekoppelt wurde. Die "Cam Setting (Kameraeinstellung)" -Funktion teilt jeder Babyeinheit einen separaten Kanal an der Monitoreinheit zu. Dies ist zur Konfiguration zusätzlicher Kameras erforderlich. Menüoptionen

1. Falls Sie eine neue Kamera hinzufügen möchten, wählen Sie bitte der Kanal

das Kamera, die Sie hinzufügen möchten; wählen Sie dann das Kamera- hinzufügen-Symbol und drücken die -Taste zum Bestätigen Ihrer Auswahl (siehe Abb. 16). Der Bildschirm zeigt "Press the pairing button on the Baby unit (Kopplungstaste an der Babyeinheit drücken)" , halten Sie dann bitte gleichzeitig auch die Ein-/Austaste an der Kamera etwa 3 Sekunden gedrückt.

2. Falls Sie eine gekoppelte Kamera löschen möchten, wählen Sie bitte die

Anzahl Kameras, die Sie löschen möchten; wählen Sie dann zum Löschen der Kamera das Kamera-löschen-Symbol (siehe Abb. 16). Helligkeitseinstellung (Helligkeit) In diesem Untermenü können Sie die Bildschirmhelligkeit anpassen. Siehe Abb. 17. VOX-Empndlichkeit Über dieses Untermenü können Sie die Empfindlichkeit der VOX-Funktion (Geräuschaktivierung) wählen.Wenn der Wert hoch eingestellt ist, schaltet sich der Bildschirm bei leiseren Geräuschen ein. Siehe Abb. 18.

Die Statusleiste wird im oberen Bereich des Bildschirms angezeigt. Siehe Abb. 19.

8. Gegensprechfunktion

9. Auto-Umschaltung-Anzeige

10.Akkustatus/Ladeanzeige Statusinformationen

Sie empfangen keinerlei Signale

Prüfen Sie, ob die Netzstecker vollständig eingesteckt sind. Bei schwachem Signal oder Signalstörungen

• Falls sich eine Mikrowelle im Pfad zwischen Kamera und Monitor befindet, stellen Sie die Mikrowelle an einen anderen Ort bzw. schalten Sie sie aus. Reichweite zueinander befindet (ca. 300 Meter in direkter Sichtverbindung).
• Falls die Betriebsanzeige-LED leuchtet, jedoch nur ein Audiosignaleingang erkannt wird, befindet sich der Monitor möglicherweise im geräuschaktivierten Modus. Drücken Sie die VOX-Taste zum Einschalten des Bildschirms. Pege und Wartung
• Bewahren Sie alle Teile und sämtliches Zubehör außerhalb der Reichweite von Kindern auf.• Fingerabdrücke und Schmutz an der Linsenoberfläche können sich erheblich auf die Kameraleistung auswirken. Achten Sie darauf, die Linsenoberfläche nicht mit Ihren Fingern zu berühren.• Sollte die Linse schmutzig werden, beseitigen Sie Schmutz und Staub mit einem Druckluftreiniger oder einem weichen, trockenen Tuch.• Halten Sie die Kamera trocken. Niederschlag, Feuchtigkeit und andere Flüssigkeiten mit Mineralien lassen elektronische Schaltkreise korrodieren.
• Verwenden oder lagern Sie das Produkt nicht an staubigen, schmutzigen Orten.
• Bewahren Sie das Produkt nicht an heißen Orten auf. Hohe Temperaturen können die Lebenszeit elektronischer Geräte verkürzen und bestimmte Kunststoffteile verformen oder schmelzen lassen.• Bewahren Sie das Produkt nicht an sehr kalten Orten auf. Wenn sich das System erwärmt (auf normale Betriebstemperatur) kann sich Feuchtigkeit im Inneren des Gehäuses bilden und die elektronische Schaltkreise beschädigen.• Versuchen Sie nicht, das Gehäuse zu öffnen. Unsachgemäße Handhabung des Gerätes kann das System beschädigen.• Lassen Sie das Gerät nicht fallen, setzen Sie es keinen starken Erschütterungen aus.• Betreiben Sie das Produkt nur mit dem mitgelieferten oder als Zubehör bereitgestellten Netzteil.• Überlasten Sie Steckdosen oder Verlängerungskabel nicht, da dies Brand- und Stromschlaggefahr bergen kann.

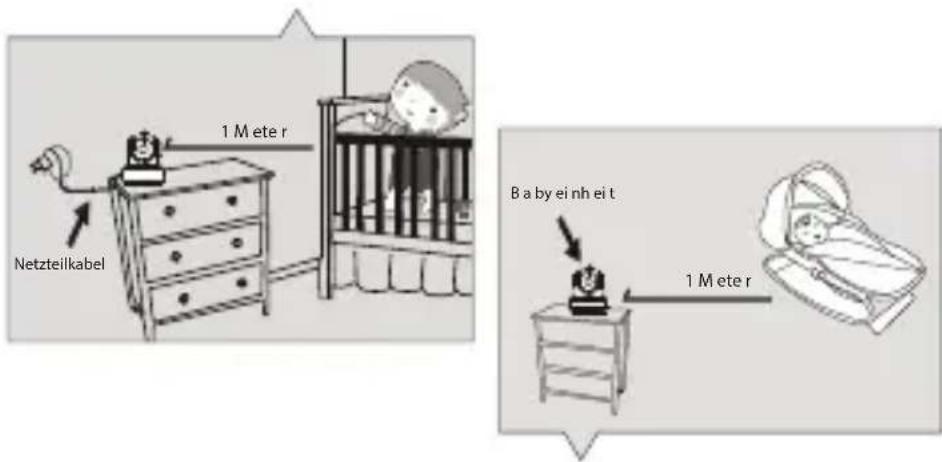

• Denken Sie daran, dass Sie beim Einsatz des Systems öffentliche Funkwellen verwenden und Ton und Video auf andere 2,4-GHz-Empfangsgeräte übertragen werden können. Es können sogar Gespräche von Orten in der Nähe der Kamera übertragen werden. Schalten Sie die Kamera zum Schutz Ihrer Privatsphäre immer aus, wenn Sie sie nicht verwenden. Problemlösung Stellen Sie sicher, dass Kamera und Monitor eingeschaltet sind.Stellen Sie sicher, dass sich Kamera und Monitor innerhalb der unterstützten40 Dieses G er ät s ti mmt m i t den grundlegenden A nfor der ungen und a nder en r el evanten Bestimmungen d er Richtlini e 2014/53/EU über ein. Sicherheitstipps befolgen So vermeiden Sie (lebensgefährliche) Verletzungen in Verbindung mit den Kabeln des Babymonitors:
• Achten Sie darauf, dass sich die Kabel von Babyeinheit und Netzteil immer außerhalb der Reichweite des Babys befinden (mindestens 1 Meter entfernt). Hinweis: Dies ist auch dann zu beachten, wenn Ihr Baby noch nicht stehen oder sich bewegen kann.• Verwenden Sie zur Vermeidung von Strangulierungsgefahr einen kabellosen Babymonitor.
• Verwenden Sie niemals Verlängerungskabel in Verbindung mit Netzteilen. Verwenden Sie nur die mitgelieferten Netzteile. 1 M ete rNetzteilkabel B a by ei nh ei t 1 M ete r Dieses Gerät entspricht den grundlegenden Anforderungen und anderen relevanten Bestimmungen der europäischen Richtlinien. Die Konformitätserklärung ist abrufbar unter: https://www.luvion.nl/doc/Essential- Plus41 LUVION Premium Baby products
