Producttype	Babyfoon met camera (tot 4 camera's)
Merk	Luvion
Model	Prestige Touch 3
Afmetingen (baby-eenheid)	85 x 105 x 112 mm
Schermformaat (monitor)	7 inch (17,78 cm)
Schermresolutie	800 x 480 pixels
Voeding (monitor)	5 V DC 2 A
Voeding (camera)	5 V DC 1 A
Bereik (zichtlijn)	300 m
Frequentie	2,4 GHz (Wi-Fi 802.11 b/g/n)
Nachtzicht	IR-LED tot 5 m (automatische activering)
Kijkhoek (camera)	63° (FOV), pan: 135° links/rechts, kantelen: 90° omhoog / 20° omlaag
Digitale zoom	2x
Video-opname	Op micro SD-kaart (max 256 GB, niet inbegrepen)
Belangrijkste functies	Tweerichtingsaudio (Talk), slaapliedjes, nachtlampje op afstand, VOX-modus, scannen, temperatuurdetectie met alarm, LED-geluidsindicator
Bedrijfstemperatuur	-10 °C tot 40 °C
Veiligheid	Minimale afstand 1,5 m tussen camera en kind; gebruik alleen de meegeleverde Luvion adapters; niet blootstellen aan vocht; niet zelf demonteren
Inhoud van de kit	1 monitor, 1 camera, 2 netadapters, 1 montageframe, 1 bevestigingsset (schroeven en pluggen)
Repareerbaarheid	Batterij alleen vervangen door gekwalificeerd personeel; neem contact op met Luvion
Recycling	Niet bij het huisvuil gooien; inleveren bij een officieel inzamelpunt

Veelgestelde vragen - Prestige Touch 3 Luvion

Hoe installeer ik de Luvion Prestige Touch 3?

Pak de monitor en camera voorzichtig uit. Laad de monitor volledig op voor het eerste gebruik (adapter 5V DC 2A). Plaats de camera op minimaal 1,5 meter van het kind. Sluit de camera aan en zet hem aan door de ON/OFF-knop ingedrukt te houden. Zet de monitor aan: het beeld verschijnt automatisch als de apparaten binnen bereik zijn.

Hoe koppel ik meerdere camera's?

Druk op de knop Menu, navigeer naar Camera > Koppelen. Selecteer een vrij kanaal, bevestig met de joystick. Druk op de camera kort op de knop Koppelen eronder. Herhaal dit voor elke camera (tot 4).

Wat te doen als het scherm 'buiten bereik' weergeeft?

Breng de camera dichter bij de monitor. Richt de antenne van de monitor recht. Controleer of de camera is ingeschakeld. Als het probleem aanhoudt, voer dan een nieuwe koppeling uit via het menu Camera > Koppelen.

Hoe neem ik een video op?

Plaats een micro SD-kaart (max 256 GB) in de sleuf van de monitor. Druk op de knop REC om de opname te starten; er verschijnt een pictogram. Druk nogmaals om te stoppen. Bekijk de opnames in de Lijst met opgenomen bestanden door op de joystick te drukken.

Hoe gebruik ik het nachtlampje en de slaapliedjes?

Voor het nachtlampje drukt u op de knop Nachtlampje (maanpictogram) op de monitor: het nachtlampje van de weergegeven camera gaat aan of uit. Voor slaapliedjes gebruikt u de knoppen Play/Pause en Volgend liedje; de camera speelt de melodieën af.

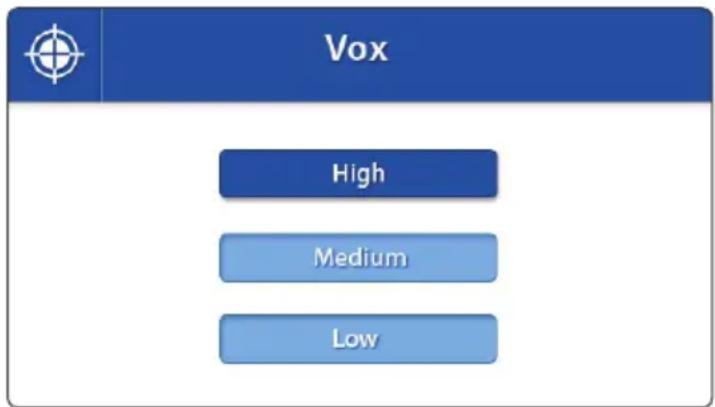

Hoe stel ik de gevoeligheid van de VOX-modus in?

Ga naar het menu VOX via de knop Menu. Gebruik de joystick om de gevoeligheid te verhogen of te verlagen. Hoe hoger, hoe meer zachte geluiden worden gedetecteerd. In VOX-modus schakelt het scherm uit en wordt het automatisch ingeschakeld bij geluid.

Hoe stel ik het temperatuuralarm in?

In het menu Instellingen > Temp. alarmbereik kiest u een minimale en maximale temperatuur met de joystick. Bevestig en activeer het alarm door AAN te selecteren. Wanneer de temperatuur het bereik overschrijdt, klinkt er een alarm op de monitor.

Wat te doen als het beeld ondersteboven staat?

Gebruik de knop Plafondschakelaar onder de camera. Deze draait het beeld verticaal om, handig als de camera aan het plafond is bevestigd.

Hoe herstel ik de fabrieksinstellingen?

Ga naar Menu > Instellingen > Standaardinstellingen. Bevestig met de joystick. Opmerking: de koppeling van de camera's blijft behouden.

Wat is het maximale bereik?

Het bereik is 300 meter in zichtlijn (zonder obstakels). Dikke muren en metalen voorwerpen verminderen het bereik. Als u signaalverlies heeft, breng de camera dan dichterbij of richt de antenne recht.

GEBRUIKSAANWIJZING Prestige Touch 3 Luvion

Hartelijk dank voor uw aanschaf van de Luvion Prestige Touch 3. Vanaf nu kutu uw baby horen en zien, zelfs tot 4 camera's tegelijk. Zorg ervoor dat u altijd uw originele aankoopbewijs bewaart. Voor garantiegeallen za u altijd gesvaagd worden om een kopie van uw aankoopbewijs te tonen. Voor garantiegeallen kutu contact opnemen met uw Luvion dealer, of met de lokale Luvion vertegenwoordiger.

Meer informatatie kunt u vinden op www.luvion.com

Deze handledizing verzorgt alle nodige informatie om veilig en met plezier gebruik te konnen makeen van deze Luvion Prestige Touch 3 babyfoon. Voordat u de babyfoon gebruikt adviseren wij u deze handleiding aandachtig door te lezen. Wij vragen uw extra aandacht voor de veiligheidsinstructies.

LUVION

Delft, Nederland

www.luvion.com

VEILIGHEIDSINSTRUCTIES

Houdkleine onderdelenweg van kinderen.
- Dit product is geen spelelgoed. Laat kinderen er nicht mee spelen.
- De babyfoon is geen verranging van ouderlijk toezicht.
- Gebruik alleen de oorspronkelijk meegeleverde adapters.
- Gebruik de babyfoon Niet in een vochtige omgeving of nabij water.
Zorg dat de babyunit en het snoer van de adapter altijd minimaal 1,5 meter van de baby
verwijderdijken.
- Gebruik de babyfoon bij een temperatuur:tussen 10^ en 35^
- Demonteer nooit zich de ouder- of babyunit. Dit dient door gekwalificeerd personeel te gebeuren

Batterijen:

Belangrijk: Laad de batterij volledig op voor het eerste gebruik, om een optimale batterijcapaciteit te garanderen.

INHOUD VAN DIT PAKKET

De Prestige Touch 3 bevat de volgende onderdelen:

• 1 x ouder unit (monitor)
• 1 x baby unit (camera)
• 1 x adapter voor de ouder unit
• 1 x adapter voor de baby unit
• 1x baby unit montageframe
• 1 x set muur pluggen and schroeven

Controller of in uw pakket alle onderdelen aanwezig+zijn.

De Luvion Prestige Touch 3
ondersteund het gewelijktijdige gebruik tot vier camera's. Zo kunt u meertere kinderen of kamers tegelijk in de gaten honden.

OVERZICHTOUDERUNIT(MONITOR)

Vooranzicht

Achteraanzicht

1. Gekleurde LEDs Het eerste groene LED-lampje geeft aan dat de monitor aan staat. De andere groene/ rode LED-lampjes geen het geluidsniveau van de camera aan (van laag maar hoog).
2. Microfoon Ontvangt het geluid rondom de monitor voor het terugsprekenaar de camera. Dit gebeurt alleen als u de "talk back" knop ingedrukt houdt.
3. Play/Stop knop Druk op deze knop om een slaapliedje af te spelen of te stoppen.
4. Volgende knop Hiermee kiest u het volgende slaapliedje.
5. Record knop Gebruik deze knop om een video opname te starten. Een micro SD-card is vereist om dezeop te slaan. Wonneer men aan het opnemen is zal er een record icoon op het scherm verschijnen.
6. Cam knop Druk op de Cam knop om:tussen verschillende, aangesloten camera's te wisselen. De kanaalindicator geeft een nummer aan iedere camera.
7. Zoom knop Het camerabeeld kan in het originele formaat of dubbel vergroot weergegeven worden. Als het beel dubbel vergroot worden weergegeven dan kut u de joystick gebruiken om de delen van het camerabeeld die buiten het scherm vallen te zien. Druk nogmaals op de zoom knop om maar het originele formaat terug te keren. In de dubbel vergrote modus verschijnt 2x bovenin het scherm.
8. Nachtlampje / Delete knop Onze baby units zijn uitgerust met een special nachtlampje voor uw kind. Druk op de knop om op afstand het nachtlampje van de baby unit te (de-)activeren (wonneer er meertere camera's in gebruik় za hetuchtlichtje geactiveerd worden van de unit die op dat moment op uw scherm weergeven worden). Het nachtlampje-icoon verschijnt op uw scherm wonneer deze geactiveerd is. / Druk op deze knop wonneer u zich in de lijst met opnamebestanden befindt om een opnamebestand te verwijderen.
9. Menu knop Druk op deze knop om in het hoofdmenu te gaan. Druk nogmaals op de knop om het menu te verlaten.
10. Joystick Gebruik de joystick om de camera van de babyunit te bewegen of te navigeren binnen het menu. Druk in het menu op de joystick om een selectie te bevestigen en uw instellenen te bewaren. Druk op de joystick om de lijst met opname bestanden te openen.
11. LCD scherm 7'' LCD scherm, geeft het camerabeeld weer.
12. Talk knop Houdt het knopje ingedrukt om te spreken maar de baby unit. Het terugspreek icoontje verschijnt dan op het scherm. U kunt het volume wijzigen in het cameramenu. Wonneer meerere baby units gelebruikt worden dan za er gesproken worden maar de baby unit waarvan het beeld op het scherm worden weergegeven.
13. Antenne Ontvangt de beelden en het geluid van de baby unit.
14. PLUS knop Druk op deze knop om het volume te verhogen
15. MIN knop Druk op deze knop om het volume te verlagen
16. Video knop Druk op deze knop om de alleen geluid modus te activeren. Druk nogmaals op de knop om terug te keren maar de geluid en video modus.
17. Scan knop Wanneer de SCAN knop is ingedrukt worden het beeld zwart. Gedurende ze tejd scanned de ouder unit continue de baby unit (of meerere baby units) af. Zodra er bij een baby unit geluid gedetecteerd worden, worden de ouder unit geactiveerd en kan er gezien worden wat er bij de baby gebeurt. De geluidsgevoeligheid voor ze detectie kunt u zich instellen met het draaiknopje aan de zijkant van de camera. Nadat de monitor het geluid heeft gedetecteerd za na ongeveer 5 seconden de monitor waar terug in scan mode springen tenzij er steeds geluid gedetecteerd worden. In dat geval worden de monitor waar 5 seconden geactiveerd. Er+zijn 2 redenen om de scan button te gebruiken: 1- omdat u het onplezierig vind een fel Licht in de slaapkamer te hebben, 2- omdat u energie wilt besparen. Om de scan mode wee ter deactiveren drukt u nogmaals op de scan knop.
18. Luidspreker Geeft het geluid weer van de baby unit.
19. Micro SD Slot - Plaats een Micro SD kaart (Niet meegeleverd) in dit slot om zo de video möglichkheden

te activeren. De ouder unit ondersteunt SD kaarten tot 256 GB geheugen.

1. Voet De ouder unit kan met de voet rechtop gezet worden.
2. Batterij compartment De accu van de ouder unit kan verrangen worden door dit compartment te openen. Gebruik hiervoor alleen de juiste originele Luvion accu.
3. DC in Hiermee aunt u de accu van de monitor via de voedingsadapter opladen.
4. On/Off knop Hiermee aunt u de monitor aan- en uitzetten.

1. Temperatuursensor - De gemeten temperatuur worden weergeven op het scherm van de ouderunit.
2. Lichtsensor - Corrigeert het beeld wanner hetlicht van de omgeving verandert.
3. Cameralens - Registeert het beeld.
4. Microfoon - Ontvangt het geluid.
5. Speaker - Maakt het maybeik om met uw kind op afstand te praten en om sloapiedjes af te spelen.
6. IR LED's - Geeft 5m nachtzeit. De LED's worden automatisch geactiveerd in een donkere omgeving.

ZIJANZICH

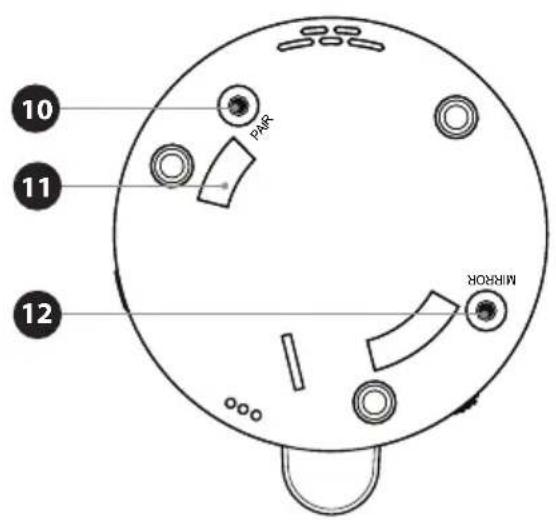

ONDERAANZICT

1. Antenne - Stuurt en ontvangt data van de ouder unit.
2. Power input - Input voor de Luvion USB-C adapter.

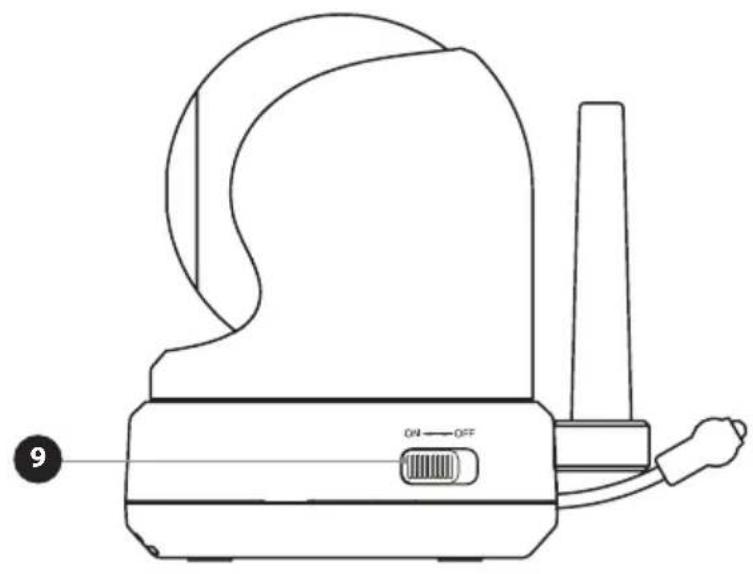

3. On/Off knop - Houd deze knop ingedrukt om de baby unit aan of UIT te zetten.
4. Pairing button -Maakt een neue verbinding:tussen de baby unit en ouder unit wanner het 'pairing proces' in werkig gesteld is. Pairing wordt gebruikt bij het toevoegen van een extra camera, of wanner de ouderunit de babyunit nicht kan vinden (Buiten Bereik). Zie het Pairing hoofdstuk vooreer informatie.
5. Mounting frame connectoren - Verbindt de baby unit met de bijgeleverde mounting frame welke bevestigd kan worden aan muur of plafond.
6. Mirror knop - Zet het beeld ondersteboven. Druk op deze knop als u de baby unit op zijn kop gezruikt, bv bij bevestiging aan het plafond.

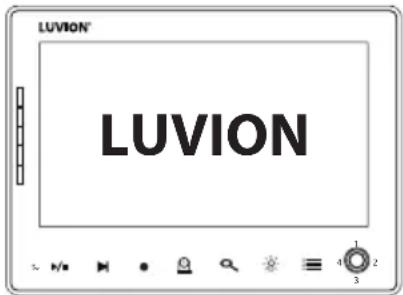

OUDER UNIT (MONITOR)

1. Haal voorzichtig de ouder unit (monitor)uit de verpakking.

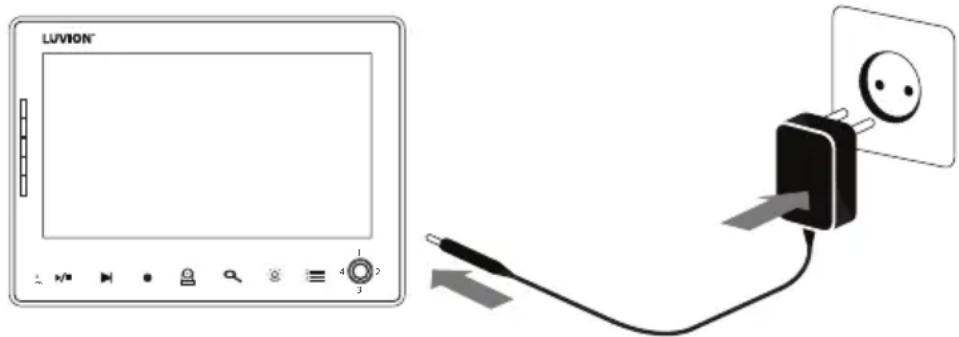

2. Verbind de monitor met de bijgeleverde adapter, waarna de ouder unit zich zal opladen. Laad de ouder unit bij het eerste gebruik volledig op.

LET OP: Laad de ouder unit volledig op bij eerste gebruik.

1. Gebruik de aan/uit knop om de ouder unit aan te zetten. Het scherm za nu het Luvion logo weergeven.

BABY UNIT (CAMERA)

Bepaal eerst goed waar u de baby unit plaatst voordat u de unit gaat gebruiken. Probeer reckening te houden met de lenghte van de adapter snoeren en een beschikbaar stopcontact om zo de camera van stroom te voorzien.

1. Haal de baby unit voorzichtiguit de verpakking.
2. Plaats of bevestig de baby unit. U kurz de baby unit plaatsen op een tafel of kastje of hem bevestigen aan een muur of plafond met de bijgeleverde mounting frame, plugs en schroeven.

LET OP: Wees er zeker van, voordat u de baby unit permanent bevestigt, dat de draadloze verbinding:tussen de baby unit en de ouder unit voldoende is. Controller dit door beside units teplaatsen op plek waar u ze wilt gebruiken.

LET OP: Probeer/DDke muren of andere obstructies to ijden tussen de baby- en ouderunit. Voor een goede geluidsgevoeligheid en beeld raden wij aan om een afstand van minimaal 1,5 meter tussen kind en camera te honden

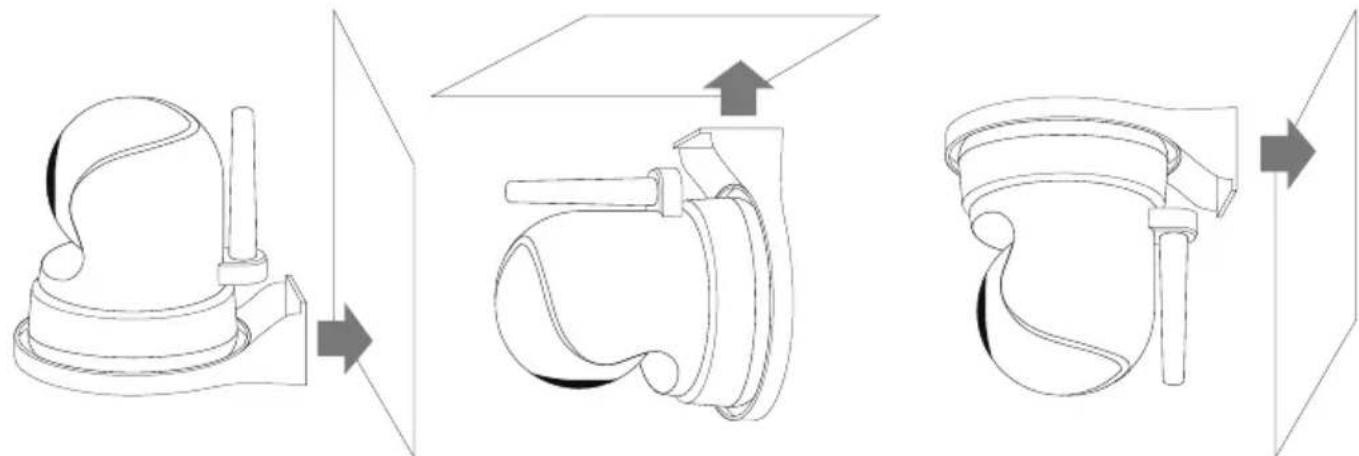

Muurbevestiging Plafondbevestiging Plafondbevestiging (Op zich kop)

LET OP: Als u de baby unit op+zijn kop aan het plafond wilt monteren, druk dan op de mirror knop aan de onderkant van de camera om het beeld te corrigeren.

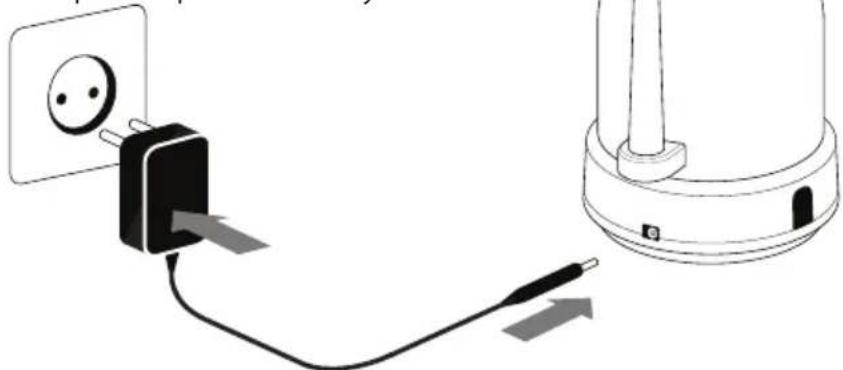

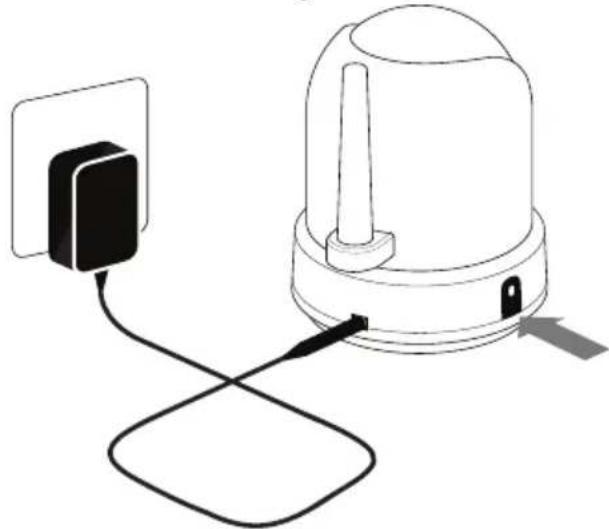

1. Verbind de adapter met de powerinput van de baby unit.

1. Houd de aan/uit knop ingedrukt. De Power-LED za groen branden indien de unit aan staat.

De ouderunit za de video weergeven van de babyunit indien beiden aan staan en binnen bereik van elkaar staan. Het bericht "Buiten Bereik" worden weergeven op het scherm van de ouderunit wonneer de babyunit buiten bereik staat, uit staat of wanner de units elkaar Niet herkennen. (Zie pairing hoofdstuk)

GEBRUK

Het beeld van de baby unit wordt weergeven als beiden aan staan. De iconen op het scherm worden hier uitgelegd.

1. Signalindicator

signaalindicator geeft aan hoe sterk het ontvangen signaal is dat worden ontvangen van de baby unit. Een of geen streepjes wijzen op een slecht signaal verwijl 4 streepjes wijzen op een sterk signaal (zie tabel).

kanaalindicator geeft het huidige kanaal wee. Druk op de 'CAM'-knop (pag.4) om te wisselen:tussen kanalen.

3. SD-kaart indicator

Hiet SD icoon zal

verschijnen wonneer een SD-kaart op de juiste manier in het SD-slot zit.

4. Temperatuur indicator Geeft de temperatuur gemeten door de I unit wee.

Signal sterkte	Indicator	Waarschuwing
Perfect	Y	Geen
Goed	Y	Geen
Redelijk	Y	Geen
Laag	Y	Buiten Bereik
Geen Signaal	Y	Buiten Bereik

1. 'Talk'-indicator Verschijnt wonneer de Talk functie wordt ingedrukt, zolang u de knop inhoudt kut umet uw kind praten via de microfoon.
2. Record indicator Verschijnt zodra er een video worden opgenomen, druk nogmaals op de 'REC' knop om de opname te stoppen.
3. Zoomindicator Geeft aan of de babyunit (camera) ingezoomd is.

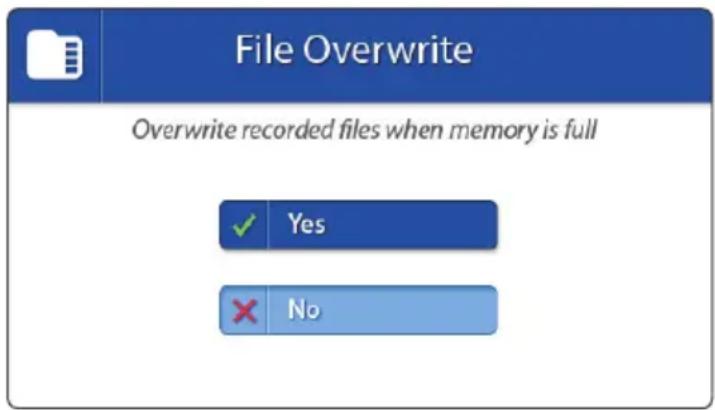

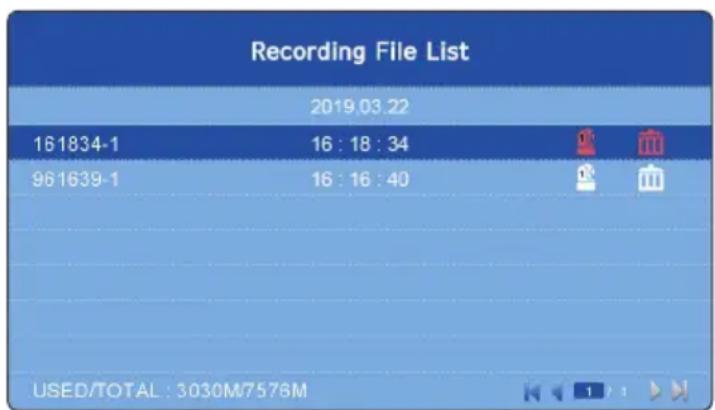

4. Overschrijven indicator wonneer u'ja' hebt geselecteerd voor de SD-kaart overschrijffunctie, dan za dit icoon verschijnen.
5. Nieuw bestand indicator Dit icoon verschijnt wanner er een neue video is opgenomen maar nog nicht bekeken is. Dit icoon za gaan knipperen wanner het geheugen van uw SD-kaart vol is.
6. Batterij-indicator Geeft aan hoe vol de batterij nog is.
7. Geluidsindicator Wonneer het volumeaar 0 is gezet, zal dit icoon verschijnen. Gebruik de volumeknoppen aan de zijkant van de ouder unit om het geluid wee aan tezetten.

8. Night-light indicator Geeft aan wanner het nachtlichtje is geactiveerd.

9. Slaapliedje-indicator Wonneer er een slaapliedje wordt afgespeeld za dit icoon verschijnen.

10. Sequence indicator Zal verschijnen zodra er automatisch gewisseld worden:tussen camera kanalen.

BUITEN BEREIK

Wanneer de baby unit zich te ver van de ouder unit bevindt dan za de waarschuwingsboodschap Buiten Bereik' op het beeldschem van de ouder unit verschijnen.

Op het moment dat de ouder unit helemaal geen verbinding meer heeft met de baby unit dan worden het beeldschem zwart en blijft de boodschap 'Buiten Bereik' in beeld.

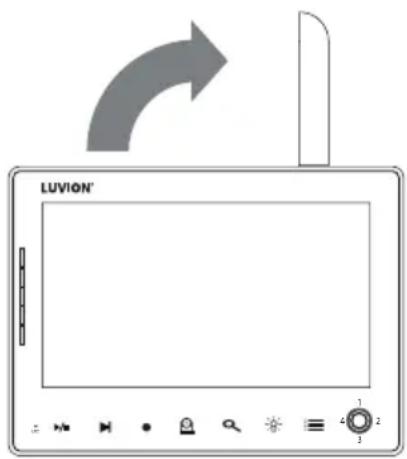

Om het bereik te verbeteren(Int) u de antennene.
achterop de ouder unit uitklappen (zie
afbeeling)

BUITEN BEREIK

LET OP: Als de ouder unit in alle geallen buiten bereik blij aangeven, controller dan of de camera aan staat en probeer opnieuw te 'pairen',zie 'Pairing'.

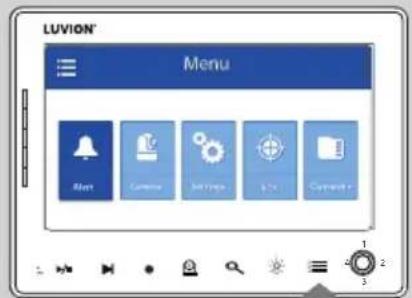

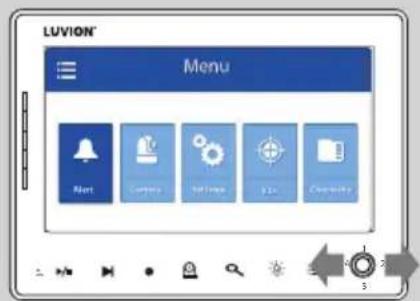

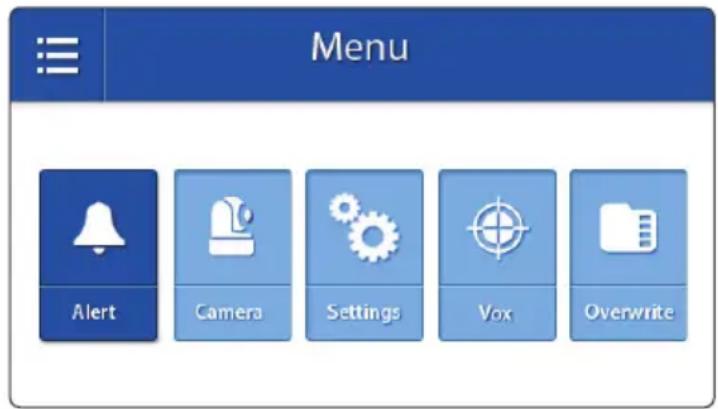

MENU

Open het menu van de Luvion Prestige Touch 3 om apparaatinstellenen te veranderen.

Raak de menu knop aan op de ouderunit om toegang tot het menu te krijgen.
Beweeg met de joystick om te navigeren binnen het menu.
> Druk op joystick om een selectie, donkerblauw gekleurd, te bevestigen.

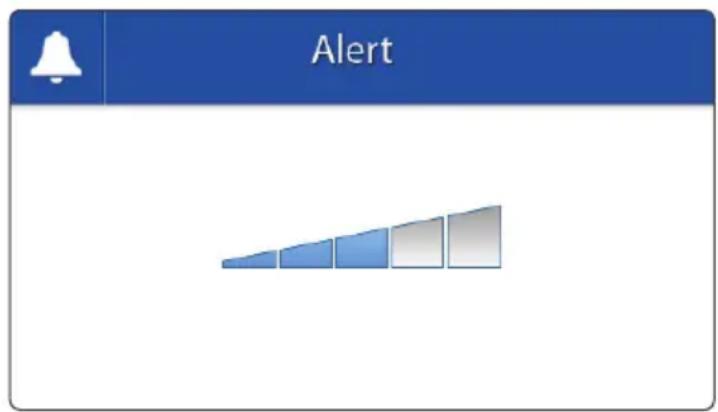

MENU>ALERT

De Luvion Prestige Touch 3 heeft een temperatuur alarm. In het Alert submenu kut u het volume instellen.

Beweeg de joystick waar links/rechts om het volume aan te passen. Maak alle balken grijs voor stille modus.
Druk op de joystick om uw keuze te bevestigen.

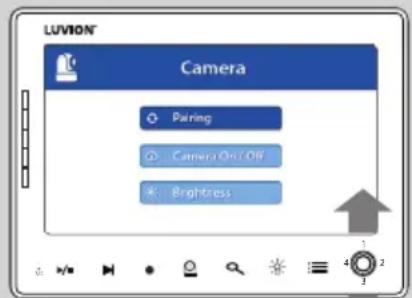

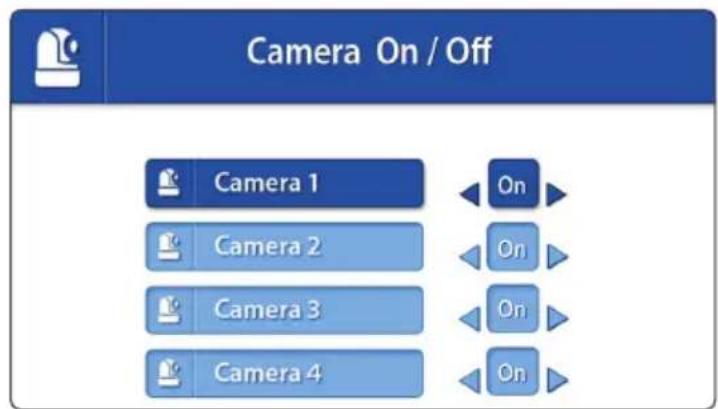

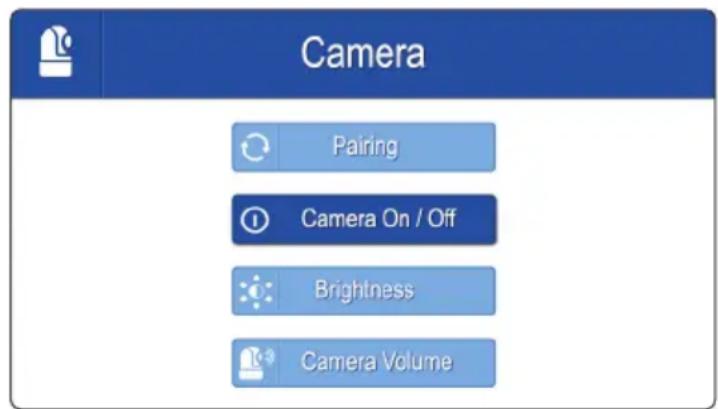

MENU>CAMERA

In het Camera menu(Int)kunt u de instellingen voor de camera aanpassen.

Beweeg de joystick op en neer om een selectie te make.
Druk op de joystick om een selectie te bevestigen en eensubmenu te openen.

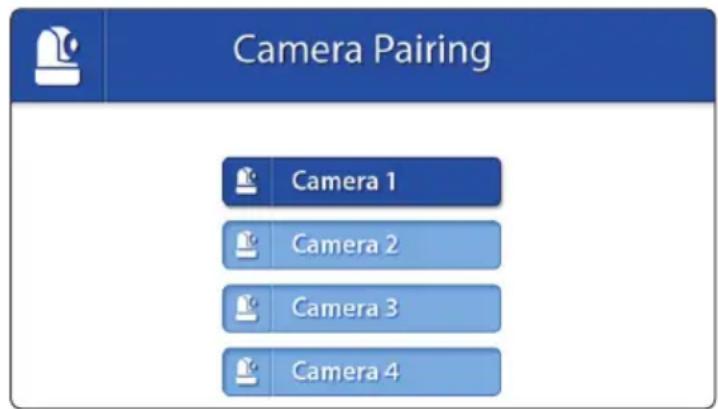

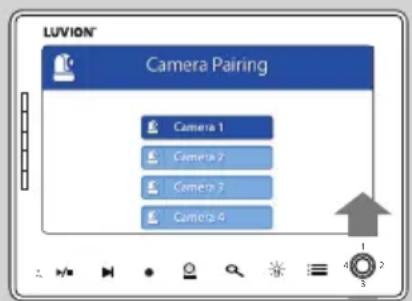

MENU >CAMERA > PAIRING

U=kunt de pairing functie gebruiken om een neue verbinding te make of te herstellen tussen monitor en camera. Deze functie maakt het tevens möglichk om tot 4 baby units te verbinden met uw ouder unit.

N.B. Een camera kan maar aan een ouderunit

tegelijk gekoppeld zich.

Beweeg de joystick op en neer om een camera positie te selecteren.
> Druk op de joystick om keuze te bevestigen.

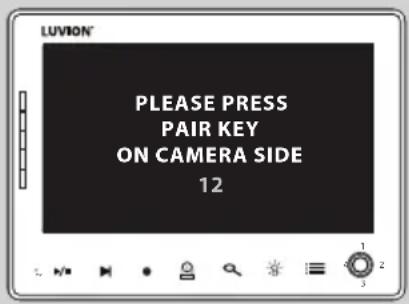

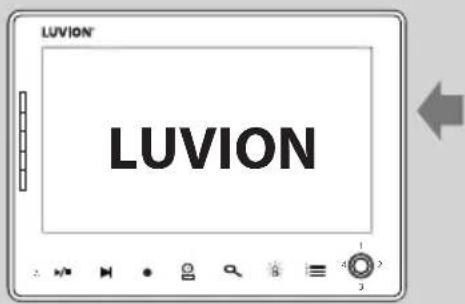

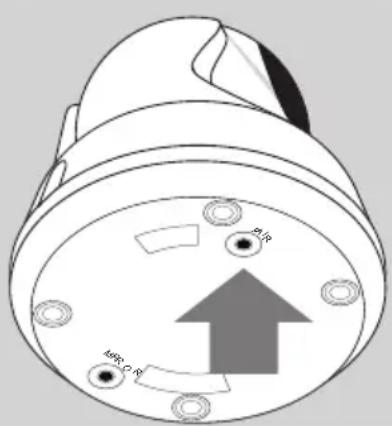

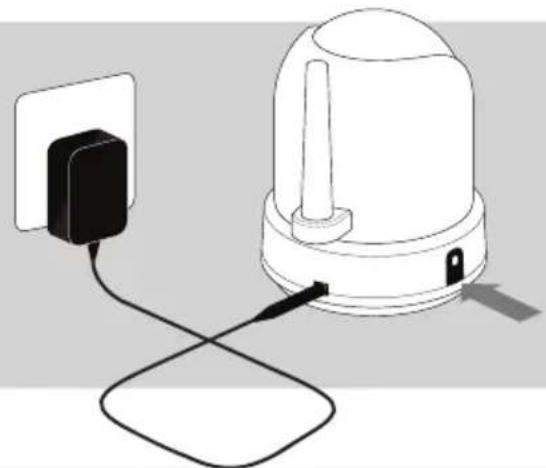

De ouder unit zal nu aftellen. Druk nu kort op de pair knop aan de onderkant van de babyunit om te pairen.

LET OP: Zorg ervoor dat de ouder- en baby unit verbonden zijn met elkaar voordat u de baby unit permanent bevestigd.

Beweeg de joystick op en neer om een selectie te make.
Druk op de joystick om deze te bevestigen.

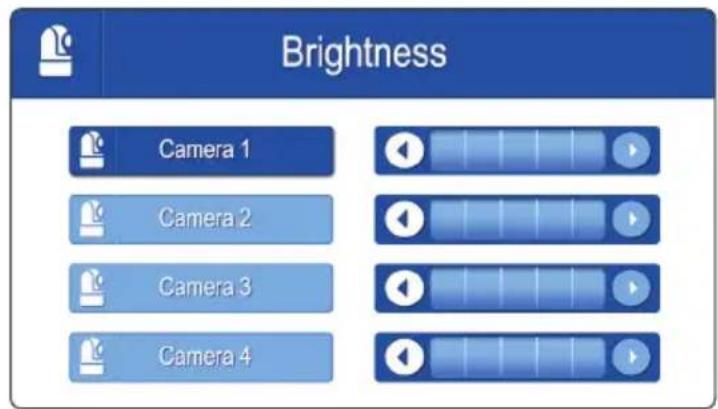

MENU >CAMERA > BRIGHTNESS

Hier kurz u de helderheid van de video aanpassen wonneer het beeld van de camera te donker of Licht worden weergegeven.

De minimum holderheid is 0 blokjes en de maximum holderheid is 5 blokjes.

Beweeg de joystick op en neer om een selectie te make.
Druk op de joystick om deze te bevestigen.

In dit menu=kunt u het volume van de babyunit aanpassen. Heeft alleen invloed op de babyunit, b.v. het volume van een slaapliedje of de Terug spreek functie'.

MENU>INSTELLINGEN

In dit menu=kunt u de instellen gen van uw set veranderen.

Beweeg de joystick op en neer om een selectie te make.
Druk op de joystick om uw selectie te bevestigen en eensubmenu te openen.

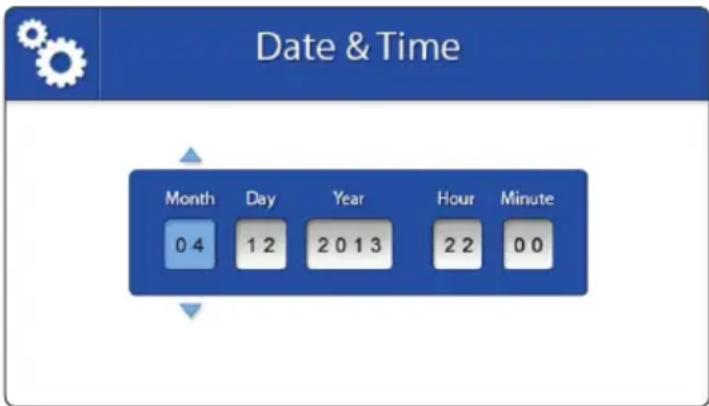

MENU > INSTELLINGEN DATUM&TIJD

De Datum & Tijd worden gebruikt om opgenomen bestanden een naam te gehen.

Beweeg de joystick rechts/links om een eenheid te selecteren.
Beweeg de joystick op of neer om de hoeveelheid te bepalen.
Druk op de joystick om selectie te bevestigen.

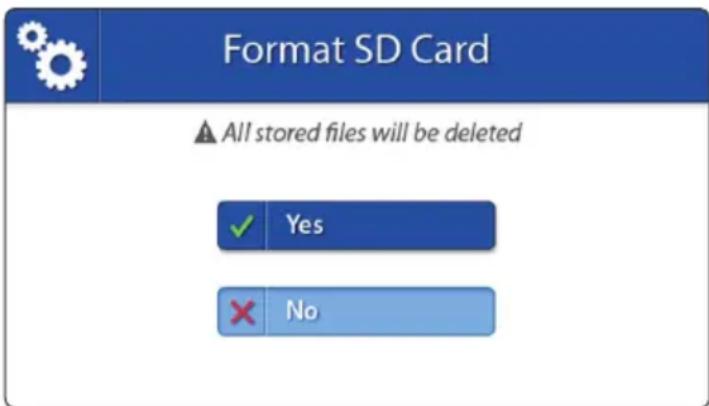

MENU INSTELLINGEN > FORMATTEREN SD CARD

Gebruik dit menu om alle data te wissen van de SD-Kaart die in de ouder unit is ingevoerd.

Beweeg de joystick op en neer om een selectie te make (donkerblauw).
Druk op de joystick om uw selectie bevestigen.

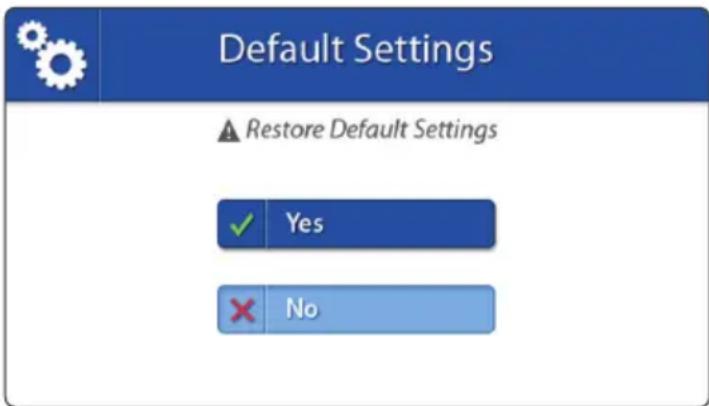

MENU > INSTELLINGEN DEFAULT INSTELLINGEN

Gebruik dit menu om de standard instellingen te herstellen.

Beweeg de joystick om een selectie te make.
Druk op de joystick om uw selectie te bevestigen.

LET OP: Het herstellen van de default instellingen heeft geen efect op pairing. De baby unit(s) zullen in verbinding blijven met de ouder unit.

Settings

Date & Time

Language

Format SD Card

Temp. Unit

Default Settings

Temp. alert range

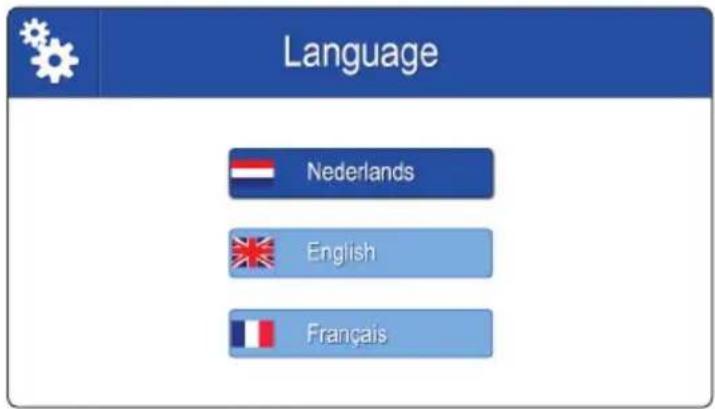

MENU > INSTELLINGEN TAAL

De standardaard taal van de Luvion Prestige Touch 3 is Engels. Naast Nederlands is tevens Frans beschikbaar.

Beweeg de joystick op en neer om een taal te selecteren.
Druk op de joystick om uw selectie te bevestigen.
Beweeg de joystick op en neer om het goede format te kiezen.
Druk op de joystick om uw selectie bevestigen.

MENU > INSTELLINGEN > EENHEDEN

TEMPERATUUR DISPLAY

De baby unit (camera) is uitgerust met een temperatuursensor. De gemeten temperatuur worden weergegeven op de ouder unit (monitor). U kunt kiezen:tussen graden Celsius of Fahrenheit.

Beweeg de joystick op en neer om een eenheid te selecteren.
Druk op de joystick om uw selectie te bevestigen.

MENU > ALARM > TEMP.ALARM

De baby unit (camera) is uitgerust met een temperature sensor. U kunt een temperatuuralarm instellen om de temperatuur van de kamer te monitoren. Deze functie is nicht bedoeld als een verranging voor persoonlijke supervisie over uw kind.

Beweeg de joystick op en neer om te navigeren:tussen de Min.Temperatuur en de Max.Temperatuur en de Aan/Uit knoppen.
Beweeg de joystick waar links/rechts om de temperatuurgrens te verlagen/verhogen.

Wonneer uw keuze van temperatuur grenzen gemaakt is kut u deze bevestigen:

Om het alarm te bevestigen, navigeer maar de 'Aan'-knop met de joystick. Druk verzolgens op de joystick om het alarm te activeren. Om het alarm uit tezetten, navigeer

haar 'Uit' en druk om te bevestigen.

Gevoeligheid stemactivatie wijzigen

Druk op de menuknop
Kies [camera] en verwolgens [Gevoeligheid - VOX]
Kiesuit de menu opties [Hoog] [Medium] [Laag] [Uit] om de gevoeligheid in te stellen.

Wanneer de VOX stemactivatiegevoeligkeit hoger is ingesteld, worden zachtere geluiden geregistreerd.

MENU > OPNEMEN > OVERSCHRIJF BESTAND

Deze optie zorgtervoordatuuw oude opnames overschrijft indien de SD-kaart vol is.

Beweeg de joystick op en neer om een selectie, donkerblauw gekleurd, te make.
> Druk op de joystick om deze te bevestigen.

LET OP:Indien de overschrijf functie actief is,dan zal het overschrijf icoon verschijnen op het scherm.

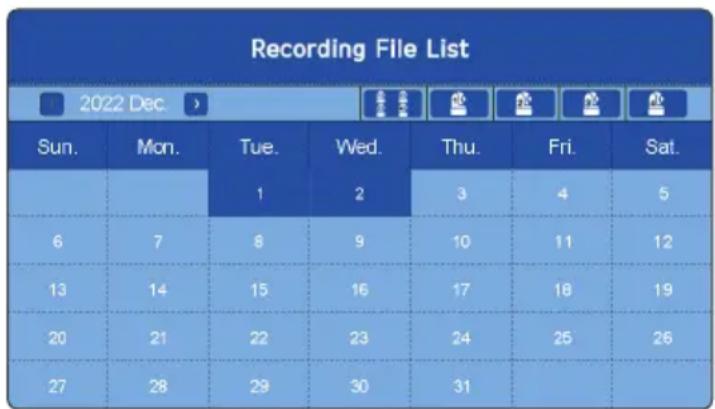

U kunt opnames afspelen en beheren in de Opname lijst.

Druk op de joystick om de opname lijst te openen.
Beweeg de joystick om een opname te selecteren, druk op de joystick om een opname af te spelen.
Beweeg de joystick waar links of maar rechts om een opname terug of vooruit te spoelen.
Gebruik de menuknop omtering te gaan.
Gebruik de Nachtlicht-/Deleteknop om een opname te verwijderen.
Gebruik de menuknap om de opname lijst te verlaten.

PAIRING

Gebruik Pairing om een baby unit (camera) te verbinden met de ouder unit (monitor). U(Intant tot 4 baby units aan 1 monitor verbinden. Deze要去en gesaired worden op de verschillende kanalen.

1

Zet de baby unit (camera) aan door de aanknop ingedrukt te houden totdat de LED op de knop groen oplicht.

2

Gebruik de Aan/Uit Knop om de ouderunit aan te zetten. Wacht totdat het Luvion-logoverdwenen is.

3

Druk verzolgens op de MENU knop

4

Beweeg de joystick maar rechts of links om\ aar set.

Druk op de joystick om het CAMERA menu te openen.

5

Beweeg de joystick op of neer om maar 'Pairing' te navigeren.

Druk op de joystick om het pairing menu te openen.

6

Beweeg de joystick op of neer om het kanaal van uw voorkeur te selecteren.

U kunt maar 1 camera per kanaal pairen. Bovendien kan een camera maar aan een monitor gegartহn.

Druk op de joystick om het pairing menu te openen.

7

De ouder unit zal nu gaan aftellen.

Druk kort op de Pairing-knop aan de onderkant van de baby unit (camera) omdez te verbinden met de ouder unit.

PROBLEM & OPLOSSING

Mocht u gegen problemen aanlopen met de Luvion Prestige Touch 3 dan is er vaak een snelle, simpele oplossing beschikbaar:

Probleem Oplossing
Er is geen beeld op de ouder unit.	1. Controller de adapter van de baby unit. Controller of de stekker aangesloten is en of de groene power LED aan is. 2. Controller of de ouder unit aan staat 3. Breng de baby unit dichterbij de ouder unit om het bereik te versterken. 4. Controller of de ouder unit in 'audio-only' mode staat. (Druk kort op de 'VID OFF' knop om uit de audio-only mode te gaan) 5. Controller of de ouder unit in VOX mode staat.
Het beeld valt uit/ Ik heb constant weinig bereik/ "Buiten Bereik"	1. Breng de baby unit dichterbij de ouder unit. 2. Probeer de units uit de buurt van große objcten of muren teplaatsen om het bereik te verbeteren. 3. Klap de antennue uit de ouder unit voor een betere ontvangst. 4. Probeer de units opnieuw te pairen (zie Pairing Hoofdstuk)
Audio problemen 1. Controler of het volume nicht uit staat. Druk op de + volume knop aan de bovenkant van de ouderunit. 2. Controller of er wel geluid is in de omgeving van de baby unit. 3. Indien er een harde piep aanwezig is, breng de ouder unit verdierweg van de baby unit.
Het beeld hapert/ de resolutie is slecht	1. Probeer de units dichter bij elkaar te brengen. 2. Probeer de units uit de buurt van große objcten of muren teplaatsen om het bereik te verbeteren 3. Klap de ANTENNE uit de ouder unit voor een betere ontvangst.
De batterij loopt snel leeg Gebruik de SCAN of Audio Only mode of verrang de batterij voor een neue originele Luvion batterij. Originele Luvion batterijen zijn bij uw lokale Luvion dealer verzrikijgbaar.
Het beeld worden op+zijn kop getoond.	Gebruik de Plafondswitch aan de onderkant van de baby unit om het beeld te corrigeren. (zie Overzicht Baby Unit)

TECHNISCHE SPECIFICATIES

Technische Specific caties
Frequentiebereik 2.4GHz
Zendvermögen 14dBm@802.11g/n, 18dBm@802.11b
Ontvangst gevoeligheid -91dBm(Wi-Fi)
Type Modulatie 802.11g/n
Data Snelheid WiFi (802.11b/g/n)
Bereik 300 m (in open veld)

Baby unit (camera)
Beeld Sensor Type 1/4" Color CMOS Image sensor
Beeld resolutie 1280(H) x 720 (V)
Framerate 15 fps
Wit Balans Auto
Lens 3.0mm, F2.0
Field of View	63° (FOV) 53° (H) 31° (V)
IR LED Type/Nacht Visie	5m 940nm
Speaker Output	0.5 W Max
Voedingsspanning	5V DC 1A
Gebruikstemperatuur	-10° ~ 40°
Gebruiksomgeving	alleen binnenshuis
Dimensies 85 x 105 x 112mm
Regulation Compliance	FCC/CE
Material Behuizing	Plastic
Motor type	Stappenmotor
Bewegingshoeken	Op 90° Neer 20° Links/Rechts 135°
Parent unit (monitor)
LCD Schermgrootte 7" / 17,78 cm
LCD Resolutie H: 800 px, V: 480 px
Voedingsspanning 5 Vdc 2A +/- 5 %
Gebruikstemperatuur -10° ~ 40°
Luchtvochtigheid 0% ~ 85%

- LET OP

Buitenshuis gebruik in Frankrijk, Italiè, Rusland en de Oekraîne Niet toegestaan

Recycling

• Dit apparaat (inclusief afneembare delen en accessoires) dient nicht te worden weggegooidSAMEN met het huisafval, maar overeenkomstig de Europese richtlijn 2012/19/EU. Breng het voor recyclng aan eenafvalinzamelpunt voor elektrische apparatuur of lever het in bij een winkel waar u een vergelijkbaar product koopt.
• De batterijen die in dit apparaat gebruikt worden要去en na gebruik worden wegegooid in de waaroor bestemde containers.

Dit product is in overeenstemming met de essentiele eisen en andere relevante bepalingen van richtlij 2014/53/EU.

Alle specifi caties kuren zonder Voorafgaande kennisgeving worden gewijzigd.

Dit product is in overeenstemming met de essentiele eisen zoals omschreven in de Europese richtlijnen.

Deverklaring van conformiteit is beschikbaar op:

https://www.luvion.com/doc/Prestige-Touch-3/

TABLE OF CONTENTS

INTRODUCTION		22
SAFETY	INSTRUCTIONS	22
CONTENTS OF PACKAGE	23
EXTRA	CAMERAS	23
OVERVIEW OF PARENT UNIT (MONITOR)	24
OVERVIEW OF BABY UNIT (CAMERA)	26
GETTING	STARTED	28
MENU		32
PAIRING		37
TROUBLESHOOTING		39
TECHNICAL SPECIFICATIONS	40

INTRODUCTION

BEACHTEN SIE: Zorg ervoor dat de ouderen baby unit verbonden zich met elkaar voordat u de baby unit permanent hebt bevestigd.
