Type de produit	Clé à chocs sans fil
Marque	Stanley
Modèle	SFMCF920
Tension nominale	18 V cc
Vitesse à vide	0 - 900 / 1900 tr/min
Impacts par minute	0 - 3100 IPM
Couple maxi (méthode PTI)	370 Nm
Taille d'enclume	1/2 po (13 mm)
Poids	1,6 kg
Type de batterie	Li-Ion 18 V
Capacités batterie compatibles	1,5 / 2,0 / 4,0 / 6,0 Ah
Chargeur compatible	SFMCB11, SFMCB12, SFMCB14
Niveau de pression sonore (L_pA)	95 dB(A) (incertitude K=3 dB(A))
Niveau de puissance sonore (L_wA)	106 dB(A) (incertitude K=3 dB(A))
Vibrations (perçage métal)	11,4 m/s² (incertitude K=1,5 m/s²)
Garantie	12 mois
Utilisation prévue	Applications de fixation avec impact pour professionnels et particuliers

FOIRE AUX QUESTIONS - SFMCF920 STANLEY

Comment recharger la batterie de la clé à chocs Stanley SFMCF920 ?

Branchez le chargeur sur une prise secteur, puis insérez le bloc-batterie. Le voyant vert clignote pendant la charge et reste fixe une fois la charge terminée. La charge complète est recommandée avant la première utilisation. Ne rechargez pas à une température inférieure à 10°C ou supérieure à 40°C.

Que faire si la clé à chocs ne démarre pas ?

Vérifiez que la batterie est correctement installée et chargée. Assurez-vous que le curseur de sélection du sens de rotation n'est pas en position centrale (verrouillée). Si le problème persiste, testez la batterie avec un autre chargeur ou contactez un centre d'assistance agréé.

Comment changer le sens de rotation ?

Poussez le curseur de réglage du sens de rotation (4) vers la gauche pour le sens avant (serrage) ou vers la droite pour le sens arrière (desserrage). Pour verrouiller l'outil, placez le curseur au centre.

Quels accessoires puis-je utiliser avec l'enclume 1/2 pouce ?

Utilisez uniquement des accessoires conçus pour les outils à chocs, comme des douilles à chocs de 1/2 pouce. Inspectez toujours les accessoires avant utilisation pour vérifier l'absence de fissures.

Comment installer ou retirer le crochet de ceinture ?

Retirez la vis (10) pour déplacer ou enlever le crochet (11). Fixez-le du côté souhaité à l'aide de la vis fournie. Serrez bien. N'utilisez le crochet que pour suspendre l'outil à une ceinture de travail, jamais pour l'attacher à une personne ou un objet.

Quelle est la signification des voyants du chargeur ?

Voyant vert clignotant : charge en cours. Voyant vert fixe : charge complète. Voyant vert clignotant + rouge fixe : délai bloc chaud/froid (batterie trop chaude ou trop froide). Si le chargeur ne s'allume pas, la batterie ou le chargeur peut être défectueux.

Comment nettoyer et entretenir l'outil ?

Nettoyez régulièrement les orifices d'aération avec une brosse souple ou un chiffon sec. Nettoyez le bloc-moteur avec un chiffon humide sans détergent abrasif. Ouvrez le mandrin et tapotez pour éliminer la poussière. Débranchez la batterie avant tout entretien.

Quelle est la durée de garantie et comment l'activer ?

La garantie est de 12 mois à partir de la date d'achat. Pour l'activer, conservez la preuve d'achat et contactez un réparateur agréé. Les conditions générales sont disponibles sur www.2helpU.com.

Puis-je utiliser un chargeur d'une autre marque ?

Non, utilisez uniquement les chargeurs Stanley Fat Max recommandés (SFMCB11, SFMCB12, SFMCB14). L'utilisation d'un chargeur non adapté peut endommager la batterie ou provoquer un incendie.

Comment savoir le niveau de charge restant de la batterie ?

Appuyez sur le bouton du témoin de niveau de charge (1a) situé sur la batterie. Les voyants indiquent la charge restante. Référez-vous à la figure B du manuel pour l'interprétation précise.

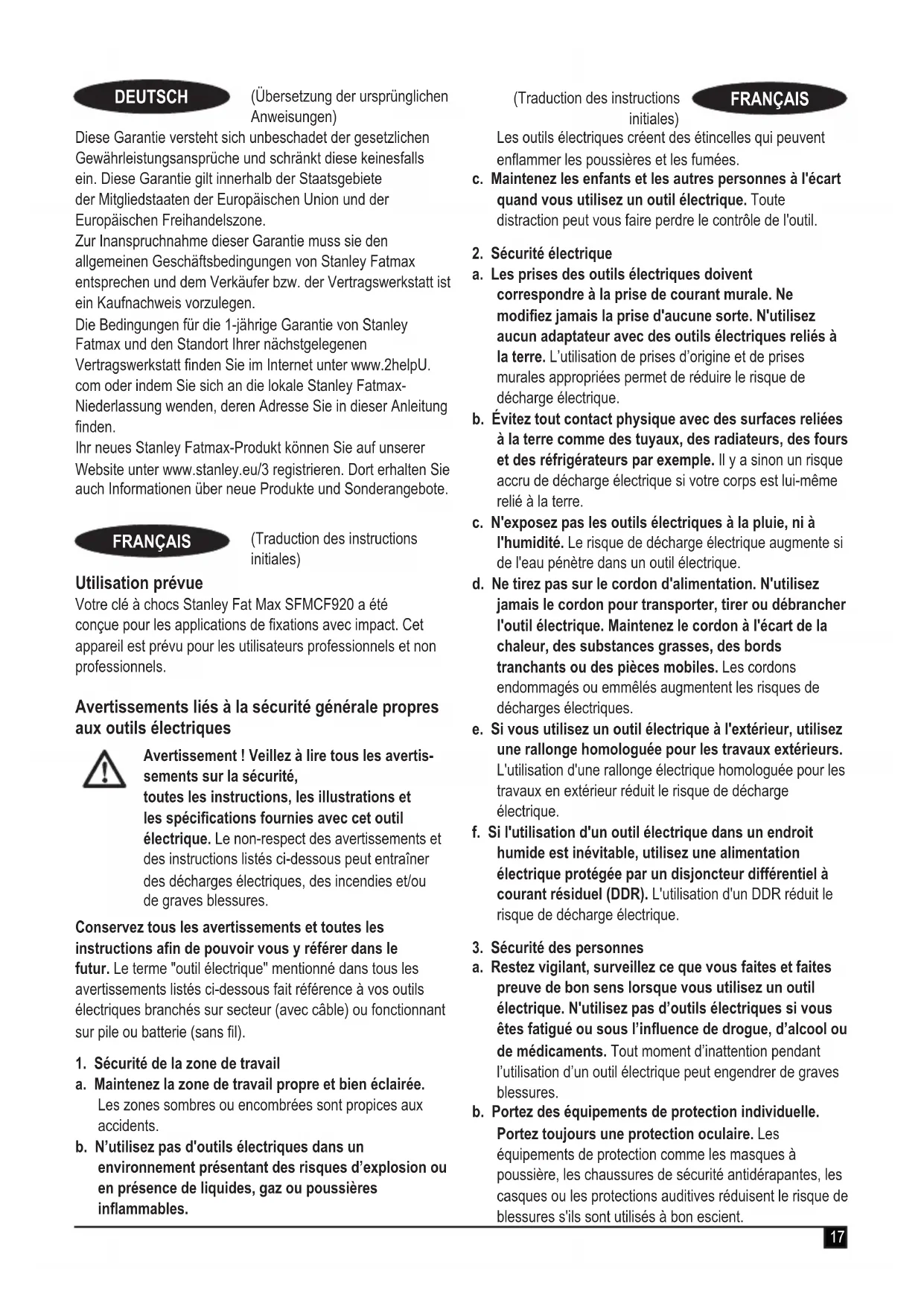

MODE D'EMPLOI SFMCF920 STANLEY

(Traduction des instructions initiales)

Utilisation prévue

Votre clé à chocs Stanley Fat Max SFMCF920 a été concise pour les applications de fixations avec impact. Cet apparéil est prévu pour les utilisateurs professionnels et non professionnelles.

Avertissements liés à la sécurité générale propres aux outils ELECTriques

Avertissement! Veillez à litre tous les averissements sur la sécurité, toutes les instructions, les illustrations et les specifications fournies avec cet outil électrique. Le non-respect des averissements e des instructions listed ci-dessous peut entraîner des décharges électriques, des incendies et/ou de graves blessures.

Conservez tous les avertissements et toutes les instructions afin de pouvoir vous y reférer dans le futuro. Le terme "outil électrique" mentionné dans tous les avertissements listed ci-dessous fait-reference à vos outils électriques branchés sur secteur (avec cable) ou fonctionnant sur pile ou batterie (sans fil).

1. Sécurité de la zone de travail
   a. Maintenez la zone de travail propre et bien éclairée. Les zones seront ou enconnées sont propices aux accidents.
   b. N'utilise pas d'outils electriques dans un environnement représentant des risques d'explosion ou en presence de liquides, gaz ou poussières inflammables.

(Traduction des instructions initiales)

FRANÇAIS

Les outils electriques créé des étincelles qui peuvent enflammer les poussières et les fumées.

c. Maintenez les enfants et les autres personnes à l'écart quand vous utilisez un outil électrique. Toute distraction peut vous faire perdre le contrôle de l'outil.

1. Sécurité électrique

a. Les prises des outils électriques doivent correspondre à la prise de courant murale. Ne modifies jamais la prise d'aucune sorte. N'utilise chaque adaptateur avec des outils électriques reliés à la terre. L'utilisation de prises d'origine et de prises murales appropriées permet de réduire le risque de décharge électrique.
b. Evitez tout contact physique avec des surfaces reliées à la terre comme des tuyaux, des radiateurs, des jours et des réfrigerateurs par exemple. Il y a sinon un risque accru de décharge électrique si votre corps est lui-même relié à la terre.
c. N'exposez pas les outils électriques à la pluie, ni à l'humidité. Le risque de décharge électrique augmente si de l'eau penètre dans un outil électrique.
d. Ne tirez pas sur le cordon d'alimentation. N'utilise jamais le cordon pour transporter, tirer ou débrancher l'outil électrique. Maintenez le cordon à l'écart de la chaleur, des substances grasses, des bords tranchants ou des pieces mobiles. Les cordons endommégés ou emmélés augmentent les risques de décharges électriques.
e. Si vous utilisez un outil electrique à l'extérieur, utilisez une rallonge homologuée pour les travaux extérieurs. L'utilisation d'une rallonge electrique homologuée pour les travaux en extérieur réduit le risque de décharge electrique.
f. Si l'utilisation d'un outil électrique dans un endroit humide est inévitable, utilisez une alimentation électrique protégée par un disjoncteur différentiel à courant résiduel (DDR). L'utilisation d'un DDR réduit le risque de décharge électrique.

1. Sécurité des personnes

a. Restez vigilant, surveilleze ce que vous faites et faites preuve de bon sens lorsque vous utilisez un outil electrique. N'utilisez pas d'outils electriques si vous etes fatigue ou sous I'influence de drogue, d'alcool ou de medicaments. Tout moment d'inattention pendant l'utilisation d'un outil electrique peut engender de graves blessures.
b. Portez des équipements de protection individuelle. Portez toujours une protection oculaire. Les équipements de protection comme les masques à poussière, les chaussures de sécurité antidérapantes, les casques ou les protections auditives réduisent le risque de blessures s'ils sont utilisés à bon escient.

c. Empêchez tout démarrage intempestif. Assurez-vous que l'interrupteur est en position Arrêt avant de raccarder l'outil à l'alimentation électrique et/ou au bloc-batterie ou avant de ramasser ou de transporter l'outil. Le fait de transporter les outils ELECTriques le doigt sur l'interrupteur ou d'alimenter les outils ELECTriques dont l'interrupteur est déjà en position de marche augmente le risque d'accidents.
d. Retirez toutes les clés ou pince de réglage avant demettre l'outil en marche. Une clé ou une pince restéefixée sur une piece rotative de l'outil électrique peutengendrer des blessures.
e. Ne vous penchez pas. Gardez les pieds bien ancrés au sol et conservez votre équilibre en permanence. Cela permet de很好地 maitriser l'outil électrique en cas de situations imprévues.
f. Portez des vêtements appropriés. Ne portez aucuns vêtements amples, ni bijoux. Gardez vos cheveux, vos vêtements et vos gants loin des pièces mobiles. Les vêtements amples, les bijoux ou les cheveux longs peuvent être happés par les pièces mobiles.
g. Si vous disposez de dispositifs pour le raccordement d'un extracteur de poussière ou d'installations pour la récapération, assurez-vous qu'ils sont correctement raccordés et utilisés. L'utilisation de dispositifs récapacateurs de poussières réduit les risques liés aux poussières.
h. Ne pensez pas être familiarisé avec l'outil après l'avoir utilisé à de nombreuses reprises, au point de ne plus rester vigilant et d'en oublier les consignes de sécurité. Toute action imprudente peut entraîner de graves blessures en une fraction de seconde.
4. Utiliser et entretenir un outil électrique
a. Respectez la capacité de l'outil. Utilisez un outil approprié, adapté pour le travail à réaliser. Un outil adaptable fonctionné比较好, de façon plus sure et à la cadence pour laquelle il a étéconda.
b. N'utilisez pas l'outil electrique si son interrupteur ne permet pas de l'allumer ou de I'eteindre. Tout outil electrique qui ne peut plus etre commande par son interrupteur est dangereux et il doit etre réparé.
c. Débranche la prise de la source d'alimentation et/ou retirez le bloc-batterie de l'outil électrique avant d'effectuer des réglages, de changer un accessoire ou de ranger les outils ELECTriques. Ces mesures de sécurité préventives réduisent le risque de démarrage accidentel de l'outil électrique.
d. Rangez les outils électriques non utilisés hors de portée des enfants et ne laissez aucune personne ne connaissant pas ces outils ou leurs instructions d'utilisation les faire fonctionner. Les outils électriques peuvent être dangereux entre des mains inexplémentées.

e. Entretenez vos outils electriques et leurs accessoires. Verifiez que les pieces mobiles sont alignées correctement et qu'elles ne sont pas coincées. Verifiez qu'aucune piece n'est cassée et contrôle l'absence de toute autre condition qui pourrait nuire au bon fonctionnement de l'outil. En cas de dommage, faites réparer l'outil electrique avant de le réutiliser. De nombreux accidents sont provoqués par des outils electriques mal entretenus.
f. Maintenez les organes de coupe affutés et propres. Des organes de coupe bien entretenus et dont le tranchant est affuté sont moins susceptibles de rester coincés et ils sont plus facies à contrôler.
g. Utilisez l'outil électrique, les accessoires et les embouts d'outils conformément à ces instructions, en tenant compte des conditions de travail et de la tâche à effectuer. L'utilisation d'un outil électrique à des fins autres que celles pour lesquelles il a été prévu engendre des situations dangereuses.
h. Veillez à ce que les poignées et les surfaces de préhension soient sèches et propres, sans trace d'huile ou de graisse. Des poignées et des surfaces de préhension glissantes ne permettent pas de manipuler et de maîtriser l'outil correctement en cas de situations inattendues.
5. Utiliser et entretenir un outil fonctionnant sur batterie
a. N'effectuez la recharge qu'a l'aide du chargeur spécifique par le fabricant. Un chargeur adapté pour un type de bloc-batterie peut creer un risque d'incendie s'il est utilisé avec un bloc-batterie différent.
b. N'utilise les outils electriques qu'vec les blocsbatteries qui leur sont dédiés. L'utilisation d'autresblocs-batteries peut creer un risque de blessures etd'incendie.
c. Lorsque le bloc-batterie n'est pas utilisé, éloignez-le des objets en métal comme les trombones, les pièces de monnaies, les clés, les clous, les vis ou d'autres petits objets métalliques qui pourrait creer une liaison entre les deux bornes. La mise en court-circuit des bornes d'une batterie peut provoquer des brûlures ou un incendie.
d. Dans des conditions extrêmes, du liquide peut être éjecté de la batterie. Évitez tout contact avec ce liquide. En cas de contact accidentel, rincez à l'eau. En cas de contact avec les yeux, consultez en plus un médecin. Le liquide sortant de la batterie peut provoquer des irritations ou des brûlures.
e. N'utilise pas un bloc-batterie ou un outil qui est endommagé ou qui a été modifié. Un bloc-batterie endommagé ou modifié peut avoir un comportement imprévisible qui peut entraîner un incendie, une Explosion ou à un risque de blessure.

f. N'exposez pas le bloc-batterie ou l'outil au feu ou a des températures excessives. L'exposition au feu ou a des températures dépassant 130^ peut provoquer une explosion.
g. Respectez les instructions de charge et ne rechargez pas le bloc-batterie ou l'outil en dehors de la plage de températures spécifiée dans les instructions. Une charge mal effectuee ou a des températures hors de la plage spécifiée peut endommager le bloc-batterie et augmenter le risque d'incendie.
6. Révision/Réparation
a. Ne faites reviser/reparer votre outil electrique que par un réparateur qualifié qui n'utilise que des pieces de rechange d'origine. Cela permet de garantir la suture de l'outil electrique.
b. Ne répAREZ jamais des blocs-batteries endommages. Les réparations sur les blocs-batteries ne doivent être effectuées que par le fabricant ou l'un de ses prestataires de services agrésés.

Avertissements liés à la sécurité supplémentaires propres aux outils électriques

Avertissement! Avertissements de sécurité supplémentaires propres aux clés et clés à chocs.

Tenez l'outil electrique par ses surfaces de préhension isolées lorsque vous réalisEZ une opération au cours de laquelle la fixation pourrait entrer en contact avec des fil electriques cachés. Tout contact d'une fixation avec un fil sous tension peutmettre les parties metalliques exposées de l'outil sous tension et provoquer une décharge electrique à l'utilisateur.
L'utilisation prévue est décrite dans ce manuel d'utilisation. L'utilisation d'un accessoire ou d'un équipement non recommandés et l'utilisation de cet outil à d'autres fins que celles recommandées dans ce manuel d'utilisation peut entraîner des blessures et/ou des dommages matériels.

Sécurité des personnes

Cet outil n'est pas concu pour etreutilise par des personnes (y compris des enfants) aux capacités physiques, sensorieles ou intellectuelles reduites ou sans experience ni connaissances, a moins qu'elles ne soient surveillées ou qu'elles aient ete formees sur la façon sure d'utiliser l'outil, par une personne responsable de leur sécurité.
Les enfants doivent être surveillés afin de garantir qu'ils ne jouent pas avec l'appareil.

Risques résiduels

Certains risques résiduels autres que ceux mentionnés dans les avertissements sur la sécurité peuvent survenir en utilisant l'outil. Ces risques peuvent etre dus à une utilisation incorrecte, uneutilisation prolongée,etc.

Malgré le respect de toutes les réglementations pertinentes sur la sécurité et la mise en œuvre de dispositifs de sécurité, certains risques résiduels ne peuvent pas été évités. Ils comprend :

Les blessures dues au contact avec des pièces rotatives/ mobiles.
Les blessures dues au remplacement de pieces, de lames ou d'accessoires.
Les blessures dues à l'utilisation prolongée d'un outil. Lorsque vous utilisez un outil qu'il soit pendant de longues périodes, veillez a faire des pauses régulières.
Les troubles de l'ouie.
Les risques pour la santé provoqués par l'inhalation des poussières générées pendant l'utilisation de votre outil (exemple : travail avec du bois, surtout le chene, le hêtre et les panneaux en MDF).

Vibrations

La valeur des vibrations émises déclarée dans les caractéristiques techniques et la déclaration de conformité a été mesurée conformément à la méthode de test normalisée établie par la norme EN62841 et elle peut être utilisée pour comparer un outil à un autre.

La valeur des vibrations émises déclarée peut aussi être utilisée pour une évaluation préliminaire à l'exposition.

Avertissement! En fonction de la maniere dont l'util est utilisé, la valeur réelle des vibrations émises pendant son utilisation peut différer de la valeur déclarée. Le niveau des vibrations peut dépasser le niveau déclaré.

Quand l'exposition aux vibrations est évaluée afin de déterminer les mesures de sécurité requises par la norme 2002/44/CE pour protéger les personnes utilisant régulièrement des outils ELECTriques, cette estimation doit tenir compte des conditions réelles d'utilisation et de la façon dont l'outil est utilisé. Il faut également tenir compte de toutes les composantes du cycle de fonctionnement comme la durée pendant laquelle l'outil est arrêté et quand il fonctionne au ralenti, ainsi que la durée du déclenchement.

Étiquettes apposées sur l'outil

Les symboles suivant figurent sur I'outil avec le code date :

Avertissement! Afin de réduire le risque de blessures, l'utilisateur doit dire le manuel d'utilisation.

Ne regardez pas directement la lampe allumée

Consignes de sécurité supplémentaires propres aux batteries et aux chargeurs (non fournis avec l'outil)

Batteries

Ne tentez de les ouvrir sous aucun prétexte.
- Ne mettez pas la batterie en contact avec de l'eau.
Ne la stockez pas dans des endroits ou la temperature peut depasser 40^
Ne les rechargez qu'a une température ambiente comprise entre 10^ et 40^ .
N'utilisez que le chargeur fourni avec l'outil.
Au moment de jeter les batteries, respectez les instructions mentionnées à la section "Protection de l'environnement".

N'essayez pas de recharger des batteries endomagées.

Chargeurs

N'utilisez votre chargeur Stanley Fat Max que pour recharger la batterie foumie avec l'outil. Les autres batteries pouraient explodeer et entraîner des blessures et des dommages. Ne tentez jamais de recharger des piles non rechargeables.
Faites immédiatement remplacer les cordons endommages.
Ne mettez pas le chargeur en contact avec de I'eau.
N'ouvrez pas le chargeur.
Ne sondez pas le chargeur.

Le chargeur est concu pour etre exclusivement utilise a l'intérieur.

Lisez le manuel d'utilisation avant de l'utiliser.

Sécurité électrique

Votre chargeur dispose d'une double isolation, aucune liaison à la terre n'est donc nécessaire. Vérifiez toujours que la tension du réseau électrique correspond à la tension mentionnée sur la plaque signalétique. N'essayez jamais de replacer le module de charge par une prise de courant ordinaire.

Si le cable d'alimentation est endommagé, il doit être remplaced par le fabricant ou un centre d'assistance agrée Stanley Fat Max afin d'éviter les risques éventuels.

\section*{Caracteristiques}

Cet apparéil présente tout ou partie des caractéristiques suivantes.

1. Bloc-batterie
2. Bouton de libération de la batterie
3. Gachette, variateur de vitesse
4. Bouton de selection du sens de rotation
5. Selecteur de vitesse
6. Éclairage de travail
7. Enclume
8. Trou d'attache des accessoires

Assemblage

Avertissement! Avant l'assemblage, retirez la batterie de l'outil.

Recharger la batterie (Fig. A)

La batterie doit être rechargée avant la première utilisation et chaque fois qu'elle n'apporte plus assez de puissance pour les travaux réalisés sans peineAAParavant.

La batterie peut devenir chaude pendant la charge. Ce phénomène est normal et n'indique pas un problème.

Avertissement! Ne rechargez pas la batterie à une température ambiente inférieure à 10^ ou supérieure à 40 °C. La température recommandaee est d'environ 24^ .

Remarque: Le chargeur ne recharge pas la batterie si la température de la cellule est inférieure à environ 10^ ou supérieure à 40^ .

La batterie doit rester dans le chargeur et le chargeur commence automatiquement la charge des que la température de la cellule remonte ou redescend.

Remarque : Afin de garantir des performances et une durée de vie optimes des blocs-batteries Lithium-lon, rechargezles complètement avant la première utilisation.

Branchez le chargeur (9) dans une prise appropriée avant d'insérer le bloc-batterie (1).
Le témoin de charge vert (9a) clignote en continu pour indiquer que le processus de charge a commencé.
La fin de la charge est indiquée par levoyant vert (9a) restant allumé en fixe en continu. Le bloc-batterie (1) est alors complètement rechargé et il peut soit être retire et utiliser, soit être laissé dans le chargeur (9).
Rechargez les batteries déchargées dans un-delai d'une semaine. La durée de vie de la batterie est considérablement diminuée si elle est stockée déchargée.

État des voyants du chargeur

Charge :

Voyant vert qui clignote

Charge complète terminée :Voyant vert allumé en fixe
Délai Bloc chaud/froid :Voyant vert qui clignoteVoyant rouge allumé en fixe

Remarque: Les chargeurs compatibles ne rechargent pas les blocs-batteries defectueux. Le chargeur indique un bloc-batterie defectueux en refusant de s'allumer.

Remarque: Cela peut également signifier un problème avec un chargeur. Si le chargeur indique un problème, apportez le chargeur et le bloc-batterie dans un centre d'assistance agrée pour qu'ils soient testés.

Laisser la batterie dans le chargeur

Le chargeur et le bloc-batterie peuvent rester raccordés avec levoyant allumé en continu. Le chargeur maintient le bloc-batterie complètement chargé.

Délai Bloc chaud/froid

Si le chargeur détecte que la batterie est trop chaude ou trop froide, il démarre automatiquement un dél Bloc Chaud/Froid, le voyant vert (9a) clignote par intermittence alors que levoyant rouge (9b) resté allumé en continu. La charge est suspendue jusqu'à ce que la batterie ait atteint une température appropriée. Le chargeur se met alors automatiquement en mode Charge. Cette fonctionnalité permet de garantir une durée de vie maximale pour la batterie.

Témoin du niveau de charge de la batterie (Fig. B)

La batterie intègre un témoin de niveau de charge qui permet de savoir rapidement la charge restante de la batterie, comme illustré par la figure B. En appuyant sur le bouton du témoin de niveau charge (1a) vous pouvez facilement voir le niveau de charge restant dans la batterie, comme illustré par la figure B.

Insérer et retirer le bloc-batterie de l'outil

Avertissement! Avant de retireur ou d'installer la batterie, assurez-vous que le bouton de verrouillage est enclenché afin d'empêcher l'activation de l'interrupteur.

Pour installer le bloc-batterie (Fig. C)

Insérez le bloc-batterie fermement dans l'outil jusqu'à entendre un cliç, comme illustré par la figure C.

Assurez-vous que le bloc-batterie est bien en place et parfaitement verrouillé.

Pour retirer le bloc-batterie (Fig. D)

Appuyez sur le bouton de libération de la batterie (2) comme illustré par la figure D et tirez sur le bloc-batterie pour le sortir de l'outil.

Crocket pour ceinture (accessoire en option) (Fig. E, F)

Avertissement! Afin de réduire tout risque de blessures graves, placez le bouton de réglage du sens de rotation sur la position Verrouillé ou éteignez l'outil et retirez le bloc-batterie avant d'effectuer tout réglage ou avant de retirer/installer tout équipement ou accessoire.

Tout démarriage accidentel peut provoquer des blessures.

Avertissement! Afin de réduire le risque de blessures graves, n'utilisez le crochet de ceinture (11) QUE pour suspendre l'outil à une ceinture de travail. N'utilisez PAS le crochet de ceinture (11) pour attacher ou fixer l'outil sur une personne ou un objet pendant l'utilisation. NE suspendez PAS l'outil au-dessus de votre tête et NE suspendez AUCUN objet par le crochet de ceinture.

Avertissement! Afin de réduire le risque de blessures graves, assurez-vous que la vis (10) qui retient le crochet de ceinture est bien fixée.

Remarque: Pour fixer ou déplacer le crochet de ceinture (11), n'utilise que la vis (10) fournie. Veillez à bien serrer la vis. Le crochet de ceinture (11) peut être attaché d'un côte ou de l'autre de l'outil à l'aide de la vis (10) fournie uniquement, afin de convenir aux utilisateurs croitiers ou gauchers. Si le crochet n'est pas nécessaire, il peut être retire de l'outil.

Pour déplacer le crochet de ceinture (11), retirez la vis (10) qui le retient en place, puis remontez-le de l'autre cote. Assurez-vous de bien serrer la vis (10).

Remarque : Il existe différents crochets pour rails muraux et configurations de rangement.

Visitez notre site Internet www.stanley.eu/3 pour avoir plus de précisions.

Enclume (Fig. G)

Avertissement! N'utilisez que des accessoires conçus pour les outils à chic. Les autres accessoires peuvent casser et créé des situations dangereuses. Veillez à inspecter les accessoires avant leur utilisation pour vérifier qu'ils ne sont pas fissurés.

Avertissement! Inspectez les enclumes et les bagues ouvertes avant l'utilisation. Les éléments absents ou endommages doivent être replacés avant l'utilisation.

Pour verrouiller l'outil, placez le curseur de selection du sens de rotation (4) en position centrale.

FRANÇAIS

Pour installer un accessoire sur l'enclume à bague ouverte, enforcez fermement l'accessoire sur l'enclume (7). La bague ouverte (7a) se comprime pour permettre à l'accessoire de coulisser. Une fois l'accessoire installé, la bague ouverte comprime l'accessoire pour le maintainir.
Pour prisoner un accessoire, saisissez-le fermement et tirez-dessus pour lesorting.

Sélecteur de mode (Fig. H)

Votre outil integre un sélecteur de mode (5) qui vous permet deCHOISIR I'un des deux modes de fonctionnement. Vous nevez désirier le mode en fonction de la tache a réaliser et vous pouvez contrcler la vitesse de l'outil à l'aide de I'interrupteur a gachette, variateur de vitesse (3).

Utilisation

Avertissement! Laissez l'util fonctionner à son propre rythme. Ne le poussez pas au-delà de sa capacité.

Selectionner le sens de rotation (Fig. I)

Pour serrer, utilisez le sens de rotation avant (dans le sens des aiguilles d'une montre). Pour desserrer, utilisez le sens de rotation arrêté (dans le sens inverse des aiguilles d'une montre).

Pour selectionner le sens de rotation avant, poussez le curseur de réglage du sens de rotation (4) vers la gauche.
Pour selectionner le sens de rotation arriere, poussez le curseur de reglage du sens de rotation vers la droite.
Pour verrouiller l'util, placez le curseur de selection du sens de rotation au centre.

Utilisation

Positionnez l'accessoire sur la tete de la fixation. Tenez l'outil bien droit sur la fixation.
Enoncez l'interrupteur à gâchette, variateur de vitesse (3) pour lancer l'opération. Relâchez l'interrupteur à gâchette, variateur de vitesse pour stopper l'opération. Veillez à toujours vérifier le couple avec une clé dynamométrique, car le couple de serrer peut être influencé par des nombreux facteurs, dont ceux qui suivent :

La tension: Une faible tension due à une batterie presque décharge réduit le couple de serrage.
La taille des accessoires : L'utilisation d'un accessoire de la mauvaise taille réduit le couple de serrage.
La taille du boulon: Les boulons de grand diamètre nécessitent généralement un couple de serrage plus élevé. Le couple de serrage varie également en fonction de la longueur, de la classe et du coefficient de couple.
Le boulon: Veillez à ce que tout le filetage soit exempt de rouille et autres débris afin de permettre un serrage au bon couple.

La matière : Le type de matière et la finition de la surface peuvent affecter le couple de serrage.
La durée du serrage: Une durée de serrage plus longue augmente le couple de serrage. Si la durée du serrage est plus longue que celle recommendée, les fixations peuvent subir une contrainte excessive, perdre leur finition ou être endommagées.

Éclairage de travail à LED

L'éclairage de travail (6) est activé lorsque la gachette est enforcée et il s'était automatiquement 20 secondes après avoir relaché la gachette. Si la gachette reste enforcée, l'éclairage reste allumé.

Remarque: L'éclairage de travail sert à éclairer la surface de travail immédiate et il ne doit pas servir de lampe torche.

Maintenance

Votre outil Stanley Fat Max a ete concu pour fonctionner longtemps avec un minimum d'entretien. Le fonctionnement continu et satisfaisant de l'outil depend de son bon entretien et de son nettoyage regulier.

Votre chargeur ne nécessite aucun entretien particulier, à l'exception d'un nettoyage régulier.

Avertissement! Avant de réaliser toute tâche de maintenance sur l'outil, retirez la batterie. Débranche le chargeur avant de le nettoyer.

Nettoyez régulierement les orifices d'aération de l'outil et du chargeur à l'aide d'unerosseSouple ou d'un chiffon sec.
Nettoyez régulierement le bloc-moteur à l'aide d'un chiffon humide. N'utilisez pas de détergents abrasifs ou à base des solvants.
Ouvrez régulierement le mandrin et tapotecz-le pour éliminer la poussière accumulée à l'intérieur.

Protection de l'environnement

Tri sélectif. Les produits et batteries marqués de ce symbole ne doivent pas être jetés avec les déchets menagers.

Les produits et les piles/batteries contiennent des matières qui peuvent être recupérées et recyclées afin de réduire la demande en matières premières.

Veillez à recycler les produits électriques et les piles/batteries conformément aux prescriptions locales en vigueur. Pour plus d'informations, consultez le site www.2helpU.com

\section*{Caracteristiques techniques}

		SFMCF920
Tension V	cc	18V
Vitesse à vide Min	-1	0 - 900 / 1900
Impacts IPM 0-3100
Couple maxi (Méthode PTI) Nm 370
Taille enclume pouces 1/2" (13 mm)
Poids kg 1,6

Chargeur SFMCB	11 SFMC	B12 SFMCB14
Tension d'entrée VCA		230 230 230
Tension de sortie VCC		18 18	18
Courant	A	1,25	2	4

Batterie		SFMCB201	SFMCB202	SFMCB204	SFMCB206
Tension	Vcc	18	18	18	18
Capacité	Ah	1,5	2,0	4,0	6,0
Type		Li-Ion	Li-Ion	Li-Ion	Li-Ion

Niveau de pression sonore selon la norme EN 62841 :

Pressonone (L_pA) 95 dB(A), incertitude (K) 3 dB(A)

Puisstance sonore (L_wA) 106 dB(A), incertitude (K) 3 dB(A)

Valeurs totales des vibrations (somme vectorielle triaxiale) selon la norme EN 62841:

Perçage du métal (a₁) 11,4 m/s², incertitude (K) 1,5 m/s²

Déclaration de conformité CE

DIRECTIVES MACHINES

Clé à chocs sans fil - SFMCF920

STANLEY FATMAX déclare que les produits décrits dans les « Caracteristiques techniques » sont conformes aux normes EN62841-1:2015, EN62841-2-2: 2014.

Ces produits sont également conformes aux Directives 2006/42/CE, 2014/30/UE et 2011/65/UE. Pour obtenir plus de précisions, veuillez contacter STANLEY FATMAX à l'adresse suivante ou vous reporter au dos du manuel.

Pour obtenir plus de précisions, veuillez contacter STANLEY FATMAX à l'adresse suivante ou vous reporter au dos du manuel.

Le soussigné est responsable de la compilation du dossier technique et il fait cette déclaration au nom de STANLEY FATMAX.

Patrick Dippencach

Patrick Diepenbach

2800 Mechelen, Belgique

19/04/2021

Garantie

Stanley Fat Max est sur de la qualité de ses produits et offre une garantie de 12 mois à ses clients, à partir de la date d'achat. Cette garantie s'ajoute à vos droits légaux auxquels elle ne porte aucunement préjudice. Cette garantie est valable au sein des territoires des états membres de l'Union française et au sein de la zone française de libre échange.

Pour prétendre à la garantie, la réclamation doit être en conformité avec les conditions générales de Stanley Fat Max et vous devez fournir une preuve d'achat au vendeur ou au réparateur/agréé.

Les conditions générales de la garantie de 1 an Stanley Fat Max ainsi que l'adresse du réparateur agrée le plus proche sont disponibles sur le site Internet www.2helpU.com ou en contactant votre agence Stanley Fat Max locale à l'adresse indiquée dans ce manuel.

Visitez notre site Internet www.stanley.eu/3 pour enregistrer votre nouveau produit Stanley Fat Max et pour être tenu informé des nouveaux produits et offres spéciales.

De accu in de lader lien

Sadan udtages batteripakken (fig. D)
