Produkttyp	Sladdlös slagmutterskruvare
Märke	Stanley
Modell	SFMCF920
Märkspänning	18 V likström
Obelastat varvtal	0 - 900 / 1900 varv/min
Slag per minut	0 - 3100 IPM
Max vridmoment (PTI-metod)	370 Nm
Städstorlek	1/2 tum (13 mm)
Vikt	1,6 kg
Batterityp	Li-Ion 18 V
Kompatibla batterikapaciteter	1,5 / 2,0 / 4,0 / 6,0 Ah
Kompatibel laddare	SFMCB11, SFMCB12, SFMCB14
Ljudtrycksnivå (L_pA)	95 dB(A) (osäkerhet K=3 dB(A))
Ljudeffektnivå (L_wA)	106 dB(A) (osäkerhet K=3 dB(A))
Vibrationer (metallborrning)	11,4 m/s² (osäkerhet K=1,5 m/s²)
Garanti	12 månader
Avsedd användning	Fästapplikationer med slag för proffs och hemmafixare

Vanliga frågor - SFMCF920 STANLEY

Hur laddar jag batteriet till slagmutterskruvaren Stanley SFMCF920?

Anslut laddaren till ett vägguttag och sätt sedan i batteriet. Den gröna lampan blinkar under laddning och lyser fast när laddningen är klar. Full laddning rekommenderas före första användning. Ladda inte vid temperaturer under 10°C eller över 40°C.

Vad gör jag om slagmutterskruvaren inte startar?

Kontrollera att batteriet är korrekt isatt och laddat. Se till att rotationsriktningsväljaren inte är i mittläget (låst). Om problemet kvarstår, testa batteriet med en annan laddare eller kontakta ett auktoriserat servicecenter.

Hur ändrar jag rotationsriktning?

Skjut rotationsriktningsväljaren (4) åt vänster för framåt (åtdragning) eller åt höger för bakåt (lossning). För att låsa verktyget, ställ väljaren i mittläget.

Vilka tillbehör kan jag använda med städet 1/2 tum?

Använd endast tillbehör som är avsedda för slagverktyg, såsom 1/2-tums slaghuvar. Inspektera alltid tillbehören före användning för att kontrollera att de inte har sprickor.

Hur monterar eller tar jag bort bälteshaken?

Ta bort skruven (10) för att flytta eller ta bort haken (11). Fäst den på önskad sida med den medföljande skruven. Dra åt ordentligt. Använd endast haken för att hänga verktyget i ett arbetsbälte, aldrig för att fästa det i en person eller ett föremål.

Vad betyder laddarens lampor?

Grön blinkande lampa: laddning pågår. Grön fast lampa: laddning klar. Grön blinkande + röd fast: fördröjning för varmt/kallt batteri (batteriet är för varmt eller kallt). Om laddaren inte tänds kan batteriet eller laddaren vara defekt.

Hur rengör och underhåller jag verktyget?

Rengör regelbundet ventilationsöppningarna med en mjuk borste eller torr trasa. Rengör motorhuset med en fuktig trasa utan slipande rengöringsmedel. Öppna chucken och knacka för att avlägsna damm. Koppla bort batteriet före allt underhåll.

Hur lång är garantin och hur aktiverar jag den?

Garantin är 12 månader från inköpsdatum. För att aktivera, spara kvittot och kontakta en auktoriserad reparatör. Allmänna villkor finns på www.2helpU.com.

Kan jag använda en laddare av ett annat märke?

Nej, använd endast rekommenderade Stanley Fat Max-laddare (SFMCB11, SFMCB12, SFMCB14). Användning av en olämplig laddare kan skada batteriet eller orsaka brand.

Hur ser jag återstående batteriladdning?

Tryck på knappen för laddningsindikatorn (1a) på batteriet. Lamporna visar återstående laddning. Se figur B i manualen för exakt tolkning.

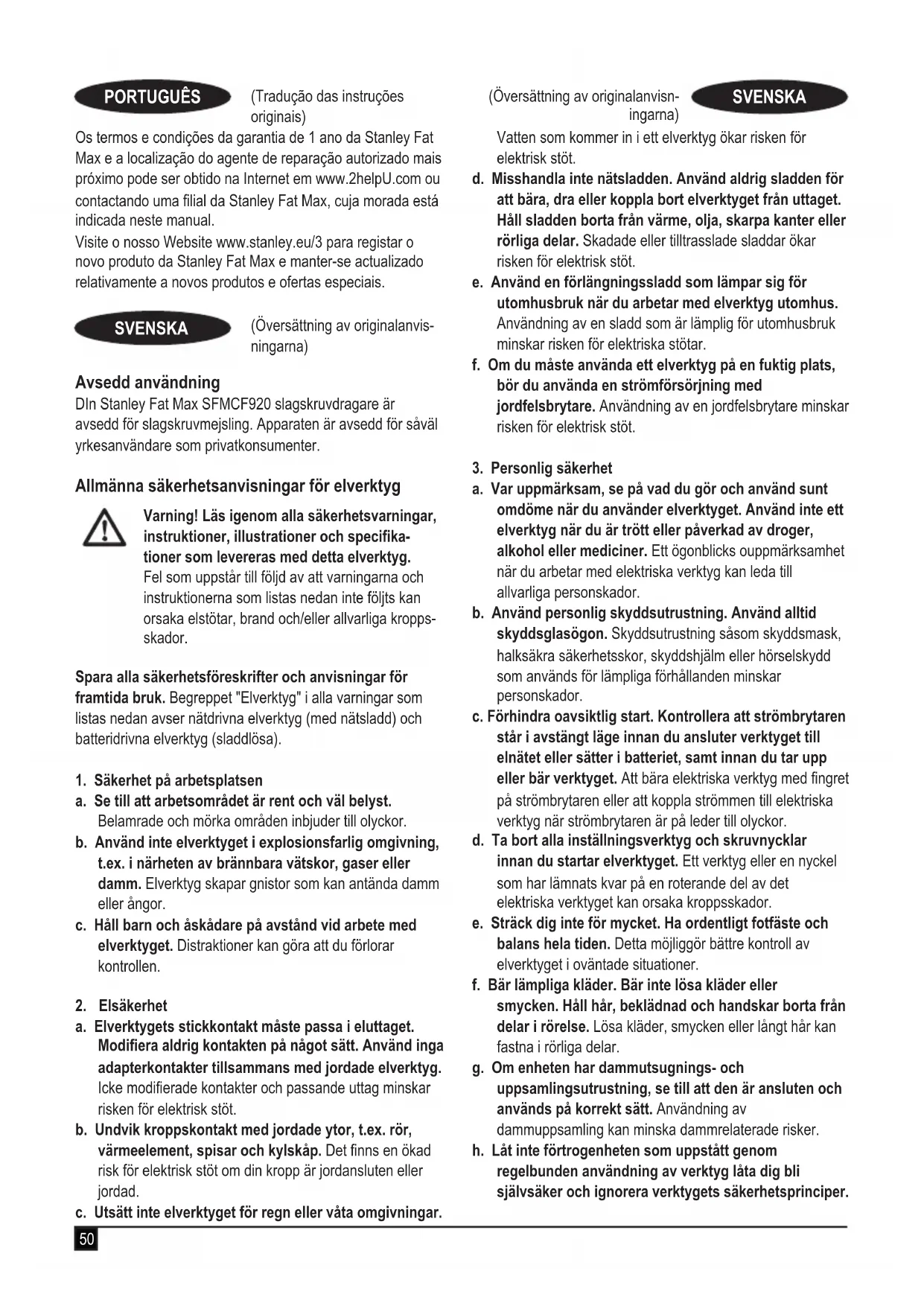

BRUKSANVISNING SFMCF920 STANLEY

Svenska (oversatt fran de ursprungliga instruktionerna) 50

DIn Stanley Fat Max SFMCF920 slagskruvdragare ar avsedd for slagskruvmejsling. Apparaten ar avsedd for saväl yrkesanvändare som privatkonsumerter.

Allmanna sakerhetsanvisningar for elverktyg

Varning! Läsigenom alla sakerhetsvarningar, instruktioner, illustrationer och spekifikationer som levereras med detta elverktyg.

Fel som uppSTAR till foljd av att varningarna och instruktionerna som listedan inte foljts kan orsaka elstotar, brand och/eller allvarliga kroppsskador.

Spara alla sakerhetsforeskrifter och anvisningar for framtida bruk. Begreppet "Elverktyg" i alla varninger som listas nedan avser natdrvna elverktyg (med natsladd) och batteridrivna elverktyg (sladdlosa).

1. Sakerhet pa arbetsplatsen

a. Se till att arbetsområdet Å rent och väl belyst. Belamrade och mörka områden inbjuder till olyckor.
b. Använd inte elverktyget i explosionsfarlig omgivning, t.ex. i narheten av brännbara vätskor, gaser aller damm. Elverktyg skapar gnistor som kan anteanda damm eller angor.
c. Håll barn och askadare på avständ vid arbete med elverktyget. Distractioner kan gora att du folorar kontrollen.

2. Elsakerhet

a. Elverktygets stickkontakt maste passa i eluttaget. Modificera aldrig kontakten pa nagot satt. Använd inga adapterkontakter tillsammans med jordade elverktyg. Icke modifierade kontakter och passande uttag minskar risken for elektrisk stöt.
b. Undvik kroppskontakt med jordade ytor, t.ex. ror, varmeelement, spisar och kylskap. Det finns en okad risk for elektrisk stot om din kropp ar jordansluten aller jordad.
c. Utsatt inte elverktyget for regn ell er vata omgivninger.

Vatten somkommen in i ett elverktyg okar risken for elektrisk stot.

d. Misshandla inte natsladden. Använd aldrig sladden for attbara, dra eller koppla bort elverktyget frän uttaget. Håll sladden borta frän varme, olja, skarpa kanter ellr rroliga delar. Skadade eller tilltrasslade sladdar ökar risken for elektrisk stöt.
e. Använd en förlängningssladd som lämpar sig für utomhusbruk nar du arbetar med elverktyg utomhus. Användning av en sladd som är lämplig für utomhusbruk minskar risken for elektriska stötar.
f. Om du maste anvanda ett elverktyg pa en fuktig plats, bör du anvanda en strömförsörjning med jordfelsbrytare. Använding av en jordfelsbrytare minskar risken for elektrisk stöt.

3. Personlig sakerhet

a. Var uppmärksam, se på vad du gör och använd sunt omdöme;nàr du använder elverktyget.Använd inte ett elverktyg;nàr du ár trött eller paverkad av droger, alcohol eller mediciner. Ett ögonblicks ouppmärksamhet.nár du arbetar med elektriska verktyg kan leda till allvarliga personskador.
b. Använd personlig skyddsutrustning. Använd alltid skyddsglasögon. Skyddsutrustning sāsom skyddsmask, halksäkra sakerhetsskor, skyddshjälm eller horselskydd som används for lämpiga Förhallanden minskar personskador.
c. Förhindra oavsiktlig start. Kontrollera att strömbrytaren stared i avständt lage innan du ansluter verktyget till elnätet aller sätter i batteriet, samt innan du tar upp ell er bär verktyget. Att bara elektriska verktyg med fingret på strömbrytaren aller att koppla strömmen till elektriska verktyg;när strömbrytaren ar på leder till olyckor.
d. Ta bort alla installningsverktyg och skruvnycklar innan du startar elverktyget. Ett verktyg aller en nyckel som har lammats kvar pa en roterande del av det elektriska verktyget kan orsaka kroppsskador.
e. Sträck dig inte für mycket. Ha ordentigt fotfäste och balans hela tiden. Detta möjiggör bättre kontroll av elverktyget i ovändade situationer.
f. Bar lampliga kläder. Bär inte lösakläderEller smycken. Håll här, beklädnad och handskar borta frän delar i röelse. Lösa kläder, smycken eller langt här kan fastna i rörliga delar.
g. Om,enheten har dammutsugnings- och uppsamlingsutrustning,se till att den ar ansluten och anvandsp korrekt satt.Anvandning av dammupssamling kan minska dammlaterade risker.
h. Låt inte fortrogenheten som uppstätt genom regelbunden användning av verktyg lata dig bli själsäker och ignorera verktygets sakerhetsprinciper.

En oforsiktig handling kan ortsaka allvarliga skador under brakdelen av en sekund.

1. Användning och skötsel av elverktyg

a. Überbelasta inte elverktyget. Använd ratt elverktyg für ditt arbete. Det korrekta elverktyget gör arbetet bättre och säkrare vid den hastigkeit für vilket det konstruerades.
b. Använd inte elverktyget om det inte kan startas och stängas av med strömbrytaren. Ett elverktyg som inte kan kontrolleras med strömbrytaren ar farligt och maste repareras.
c. Dra stickproppen ur vagguttaget och/eller ta ut batteriet ur elverktyget innan inställninger gors, tillbehörns byts ut erer elverktyget stalls undan. Sádana forebyggande sakerhetsatgärder minskar risken att oavsiktigt starta elverktyget.
d. Förvara elverktyg utom räckhäll für barn och låt inte personer som ar ovana vid elverktyget aller som inte LAST denna braksanvisning använda det. Elverktyg ar farliga i händerna på ovana användare.
e. Underhälla elverktyg och tillbehör. Kontrollera att rörliga componenter fungerar felfritt och inte kärvar, att componenter inte gätt sönder eller skadats och inget annat foreligger som kan paverka elverktygets Funktion. Om det ar skadat, se till att elverktyget blir repareratFore användning. Många olyckor orsakas av dåligt unterhällna elektriska verktyg.
f. Häll skärande verktyg vassa och rena. Korrekt underhällna kapverktyg med vassa skär arindre troliga att de fastnar och ar lättare att kontrollera.
g. Använd elverktyg, tillbehör, bits m.m. enligt dessa anvisningar, samtidigt som arbetsforhällandena och det arbete som sca utforas beaktas. Användning av elverktyget for andra uppgifter an vad som avsetts kan resultera i fariga situationer.
h. Hall handtagen och greppytorna torra, rena och fria fran olja och fett. Hala handtag och greppytor forhindrar saker hantering och kontroll av verktyget i ovanttade situationer.
5. Användning och skötsel av batteridrivet verktyg
a. Ladda endast med den laddare som ar specificerad av tillverkaren. En laddare som passar en battertyp kan medfora brandrisk om den anvands ihop med ett annat batteri.
b. Använd endast de batteri som ar speicielt avsedda for elverktyget. Användning av andra batteri kan utgöra en risk für personskador och brand.
c. När batteriet inte används skä du hälla det atskilt frän metallföremål som gem, mynt, nycklar, spik, skruvar och andra små metallföremål som kan orsaka kortslutning mellan batteriets poler. Kortslutning av batteripolerna kan leda till brännskador eller eldsvåda.

d. Under olämpliga forhällanden kan vatska spruta ut fran batteriet. Undvik kontakt. Vid oavsiktlig kontakt, spola med vatten. Om vatskan kommer i kontakt med ögonen, sök ochså lækharhjalp. Vatska som sprutar ur batteriet kan orsaka sveda och brännskador.
e. Använd inte batteri eller verktyg som ar skadade eller modifierade. Skadade aller modifierade batterier kan uppträda ovändat och det kan resultera i brand, explosion aller skador.
f. Utsatt inte batteri eller verktyg for brand eller hoga temperaturer. Exponering for brand eller temperatur over 130^ kan orsaka explosion.
g. Följ laddningsinstruktionerna och ladda inte batteriet aller verktygetutanfor det temperaturomrade som specificeras i instruktionerna.Felaktig laddning ull temperaturer atanfor den specificerade omradet kan skada batteriet och oka risken for brand.

1. Service

a. Låt en kvalificerad reparator som bara anvander identiska reservdilar utföra service på elverktyget. Detta sakerstaller att elverktygets sakerhet bibehålles.
b. Gör aldrig service på skadade batteri. Service på batteri skull endast utforas av tilverkaren eller auktoriserad servicepersonal.

Ytterligare sakerhetsanvisningar for elverktyg

Varning! Ytterligare sakerhetsanvisningar for skruvdragare och slagskruvdragare.

Häll verktyget i de isolerade greppytorna vid arbete dar fästanordningen riskerar att komma i kontakt med dolda elledninger. Fästdon somkommen i kontakt med en strömforande ledning kan gora att exponerade metalldelar hos elverktyget blir strömforande och kan ge användaren en elektrisk stöt.
Avsedd användning beskrivs ienna bruksanvisning. Om andra tillbehör erller tillsatser används, ellr om nàgon annan Åtgård an de som rekommanderas i den har bruksanvisningen utförs med verktyget, kan personer och/eller egendom ta skada.

Sakerhet for andra

Detta verktyg ar inte avsedd att anvandas av personer (inklusive barn) med reducerad fysisk, sensorisk eller mental formaga aller med begrangsad erfarenhet aller kunskap savida inte de ar under uppsikt aller fatt instructioner om anvandning av apparaten av en person som ar ansvarig for deras sakerhet.
Barn ská hallas under uppsikt sà att de inte leker med verktyget.

Aterstaende risker

Ytterligare risker som inte finns med i de bifogade sakerhetsanvisingarna kan uppsta när verktyget anvands. Dessa risker kan uppsta vid felaktig ell er langvarig anvandning, etc.

Aven om alla relevanta sakerhetsanvisningar foljs och sakerhetsanordninger anvands kan vissa ytterligare risker inte undvikas. Dessa omfattar:

Skador orsakade av att roterande/roliga delar vidrors.
Skador som uppstar vid byte av delar, klinga ellerr tillbehor.
Skador som orsakas av en langvarig anvandning av ett verktyg. Se till att regelbundet ta vilopauserRARY du anvanderett verktyg under en langre period.
Horselnedsattning.
Halsorisker orsakade av inanding av damm nar redskapet anvands (exempel: arbete med tra, särskilt ek, bok och MDF.)

Vibrationer

De vibrationsvarden som anges i avsnitten Tekniska data och deklarationen om overensstammelse har uppmatts i enlighet med en standardtestmetod foreskriven i EN62841 och kan anecdotes for jamforelse med alla verktyg.

Det angivna vibrationsvardet kan även anvandas for en preliminar bedömming av exponeringen.

Varning! Vibrationsvärdet under faktisk användning av elverktyget kan skilja sig frän det uppgivna värdet beroende på hur verktyget används. Vibrationsnivan kan överstiga den uppgivna nivan.

Vid uppskattningar av exponering for vibrationer i syfte att bedöma vilka sakerhetsatgärder som ar nödvändiga enligt 2002/44/EG for att skydda personer som regelbundet anvander elverktyg i arbetet skam untgå frän de faktiska omständigheter under vilka elverktyget används och sättet pa vilket det används. Bedömningen skä även ta hansyn till alla moment i arbetscykeln, t.ex. när verktyget ar avständt och när det gär pā tomgang saväl som när det faktiskt används.

Etiketter på verktyget

Följande varningssymboler finns på verktyget, tillsammans med datumkoden:

Varning! Läs braksanvisingen före användning for att minska risiken for persokador.

Titta inte direkt in iarbetslampan

Ytterligare sakerhetsinstruktioner for batterier och laddare (levereras inte med verktyget)

Batterier

Forsok aldrig oppna batteriet.
Utsattinte batterietforvatten.
Forvara inte på platser)där temperaturen kan bli högre an 40^
Ladda endast vid temperaturer mellan 10^ och 40^ .
Ladda endast med hjälp av laddare som medfoljer verktyget.
Följ instruktionerna i avsnittet "Skydda miljon" när du gör dig av med batterier.

Forsok inte ladda skadade batterier.

Laddare

Laddaren fran Stanley Fat Max fár bara anvandas for att ladda batteriet i det verktyg som laddaren leverades med. Andra batterier kan spricka och orsaka personskador och andra skador. Forsok aldrig ladda batterier som inte ar uppladdningsbara.
Byt defekta sladdar omgaende.
Utsatt inte laddaren for vatten.
Oppnainte Iaddaren.
Göringen averkan pà laddaren.

Laddaren ar endast avsedd for inomhusbruk.

Läs bruksanvisingen före användning.

Elsakerhet

Eftersom laddaren ar dubbelisolerad behovs ingen jordledare. Kontrollera alltid att natspann- ningen overensstammer med spanningen pa typskylten. Forsok aldrig byta ut laddaren mot en vanlig natakontakt.

Om natsladden ar skadad maste den bytas ut av tillverkaren aller ott auktoriserat Stanley Fat Max servicecenter for att undvika faror.

Funktioner

Denna apparat har nagra aller samtliga av foljande Funktioner.

1. Batteri
2. Batterilåsknapp
3. Variabel hastighetskontroll
4. Knappframat/bakat
5. Hastighetsväljare
6. Arbetsbelysning
7. Mothall
8. Plats für tillbehörfsäste

Montering

Varning! Ta ur batteriet innan du satter ihop verktyget.

Ladda batteriet (bild A)

Batteriet maste laddas innan det används für Första gangen och sedan varje gäng som det inte ger tillräckligt hög effekt for arbeten som annars brukar gä bra.

Batteriet kan bli varmt när det laddas, det ar normalt och innebar inte att nagot ar fel.

Varning! Ladda inte batteriet om temperaturen i luften ar lagre an 10^ aller högre an 40^ . Den rekommenderade laddningstemperaturen ar cirka 24^ .

Notera: Laddaren laddar inte batteriet om celltemperaturen ar lagre an ungefär 10^ aller högre an 40^ .

Batteriet fär dà sitta kvar i laddaren, somkommen att börja laddningen automatiskt nar celltemperatureen har stigit eller sjunkit.

Notera: För att garantera maximal prestanda och livslängd für litiumjonbatteri bör batteriet laddas fullt innan forsta användning.

Koppla in laddaren (9) i lampligt uttag innan batteriet (1) satsi.
Den gröna laddningslampan (9a) börjar blinka kontinuerverligt for att indikera att laddningsprocessen har startat.
När laddningen ar klar indikeras detta av att den grona laddningslampan (9a) lyser kontinuelerigt. Batteriet (1) ar fulladdat och kan nu tas bort och anvandas erler lamnas i laddaren (9).
Ladda urladdade batterier inom 1 vecka. Om batterierna inte laddas när de ar urladdade forkortas batterilivslängden avsevart.

LED-lagen på laddaren

Laddar: Grön LED periodisk
Fulladdad: Grön LED fast
Varm/kall fördräjning: Grön LED periodisk Röd LED fast

Notera: Den/de kompatibla laddar(en/na) kommt inte att ladda ett felaktigt batteri. Laddaren indikerar ett felaktigt batteri genom att inte tandas.

Notera: Detta kan ocksa betyda att det ar problem med en laddare. Om laddaren indikerar ett problem, Iat testa laddaren och batteriet hos ett auktoriserat servicecenter.

Lämna batteriet i laddaren

Batteriet kan sitta kvar i laddaren och laddaren kan vara ansluten till vagguttaget hur länger som helst nar indikatorn lyser. Laddaren ser till att batteriet halls frascht och fulladdat.

Varm/kall fordrojning

När laddaren upptäcker att batteri som ar für hett ell er für kalltkommen den automatiskt att starta en varm/kall fordröjning,dar den grona LED-lampan (9a) blinkar, medan den rodaLED-lampan (9b) forblir tand. Daa sku du avbryta laddningen tills batteriet har natt en lamplig temperatur. Laddaren vaxlar sedan automatiskt till laddningslauge. Denna Funktion garanterar maximal batterilivslängd.

Laddningsstatus (fig. B)

Batteriet har en laddningsindikator for att snabbit avgora batteriets livslangd, som visas i bild B. Genom att trycka pa laddningsknappen (1a) kan du enkelt se den laddning som finns kvar i batteriet (visas i bild B).

Montering och borttagning av batteriet fran verktyget

Varning! Innan du sätter i eller tar ut batterierna skau dkontrolera att låsreglaget ar i låst lage, sa att du inte råkar sätta på verktyget av misstag.

Installerabatteri (fig.C)

Satt fast batteriet i verktyget tills ett ljudigt klick hors, sasom visas i figur C. Se till att batteriet er helt isatt och Last pa plats.

Ta bort batteriet (fig.D)

Tryck ned batterilasknappen (2) sasom visas i figur D och dra bort batteriet fran verktyget.

Balteskrok (tillval) (fig. E, F)

Varning! För att minska risiken for allvarlig personskada, placera framat/bakat-knappen låst position eller stäng av verktyget och koppla bort batteriet innan du gör nagra justeringar eller tar bort/installer ar tillsatser eller tillbehör.

En oavsiktlig start kan orsaka skador.

Varning! För att minska risiken für allvarlig personskada, använd ENDAST verktygets bältekrok (11) für att hänga upp verktyget frän att arbetsbälte. Använd INTE bälteskrozen (11) für att tjudra eller fasta verktyget på en person eller foremål under användning. Hang INTE upp verktyg over huvudet aller foremål frän bälteskrozen.

Varning! För att minska risken für allvarliga personskador se till att skruven (10) som haller bälteskroken sitter fast.

Notera: Vid montering aller byte av bälteskroken (11), använd endast den skruv (10) som medfoljer. Se till att skruven dras àt ordentlich.

Bälteskroken (11) kan monteras på bada sidorna av verktyget med endast den medfoljande skruven (10) for att anpassas for Höger-ller vänsterhänta personer. Om kroken inte önskas kan den tas bort fran verktyget.

For att ta bort bälteskroken, ta bort skruven (10) som häller bälteskroken (11) på plats och montera den sedan på motsatt sida. Se till att skruven (10) dras at ordentlich.

Notera: Olika Trackwall-krokar och forvaringskonfigurationer finns tillgangliga.

Besok vår webbsida www.stanley.eu/3 for mer information.

Mothall (bild G)

Varning! Använd endast slagtilbehör. Icke- slagtilbehör kan brista och utgöra fara. Inspektera tillbehöret innan användning für att garantera att den inte har sprickor.

Varning! Inspektera mothäll och ringklämma innan
användning. Saknade eller skadade delar skull bytas innan
användning.

Lás verktyget genom att satta framát-/bakatreglaget (4) i mittenläget.
For att installerera ett tillbehör på mothållets klämma, skjut med fast grepp tillbehöret på mothålet (7). Ringklämman (7a) trycks ihop for att tillbehöret skall kunna glida på. När tillbehöret ar installerat trycker ringklämman for att hjälpa till att hälla kvar hylsan.
For att ta bort ett tillbehör, ta tag i tillbehöret och dra bort det med ett fast grepp.

Lagesväljare (bild H)

Ditt verktyg ar utrustat med en lagesväljare (5) med vilken du kan välja mellan två olika hastigheter. Valj hastighet baserat på användning och kontrollera hastigheten hos verktyget med den variabla hastighetskontrollen (3).

Användning

Varning! Lat verktyget arbeta i sin egen takt. Overbelasta inte.

Välja rotationsriktning (bild I)

När du drar at anvander du framatgaende (medurs) roelse.
När du losrar anvander du bakatgaende (moturs) roelse.

Du valjer framatgaende rorelse genom att trycka framat-/bakatreglaget (4) at vander.

Du valjer bakatgaende rorelse genom att trycka framat/ bakatreglaget at hoger.
Lås verktyget genom att satta framåt-/bakåtreglaget i mittenlaget.

Användning

Placera tillbehoret på faxelementets huvud. Håll verktyget riktat rakt mot faxelementet.
Tryck pa den variabla hastighetskontrollen (3) for att starta driften. Slapp den variabla hastighetskontrollen for att stoppa driften. Kontrolera alltid vridmomentet med en momentnyckel, eftersom vridmomentet ar beroende av bl.a. foljande faktorer:

Spanning: Låg spanning beroende på att batteriet ar nastan tomt,kommen att reducera Åtdragningsmomentet.
Tillbehörstorlek: Om korrekt tillbehörstorlek inte användskommen atdragningsmomentet att reduceras.
Bultstorlek: Större bultdiametrar kraver i allmehet högre Åtdragningsmoment. Åtdragningsmomentet varierar också beroende på langd, vinkel och momentkoefficient.
Bult: Se till att gängorna År fria frän rost och annat smuts sa att korrekt Åtdragningsmoment uppnås.
Material: Materialtypen och ytans strukturkommen att paverka atdragningsmomentet.
- Åtdragningsid: Längre Åtdragningsid resulterar i högre Åtdragningsmoment. Om längre Åtdragningsid an rekommenderat används kan fastsättningselementen overbelastas, brista eller skadas.

LED-arbetslampor

Arbetslampan (6) aktiveras Near man trycker pa avtryckarknappen ochkommen att stangas av automatiskt 20 sekunder after att avtryckarknappen slapps. Om avtryckarknappen forblir intryckt kommt arbetslampan forbli pascalagen.

Notera: Arbetslampan ar till for att belysa det omedelbara arbetsområdet och ar inte avsedd att användas som ficklampa.

Underhäll

Detta Stanley Fat Max-verktyg har tillverkats for att fungera under lang tid med att minimum av underhall. Kontinuerlig tillfredsstallande drift ar beroende av ordentlig verktygsvard och regelbunden rengöring.

Laddaren behöver inget annat unterhäll an regelbunden rengöring.

Varning! Ta ut batteriet ur verktyget innan du utfor nagot underhäll på verktyget. Dra ur sladden till laddaren innan du rengör den.

Rengör regelbundet verktygets ventilationsöppninger och laddaren med en mjuk borste eller torr trasa.
Rengör motorkápan regelbundet med en fuktig trasa. Använd aldrig nagot slipande aller losningsmedelsbaserat rengöringsmedel.
Oppna chucken med jämna mellanrum och knacka på denforall avlågsna damm som sitter på insidan.

Skydda miljon

Separat insamling. Produktter och batterier som ar markerade medenna symbolfarinte kastas in de vanliga hushallssoporna.

Produkter och batterier innehaller material som kan ateranvandas aller atervinnas for att minska behovet av rmaterial.

Återvinn elektriskaprodukter och batterier enligt lokala foreskrifter. Narmare information finns tillganglig pa www.2helpU.com

Tekniska data

		SFMCF920
Spänning V	DC	18 V
Obelastat varvital Min	-1	0 - 900 / 1900
Slag BPM 0-3100
Max vridmoment (PTI-metod) Nm	70
Mothållstorlek tum 1/2" (13 mm)
Vikt kg 1.6

Laddare SFMCB1	1 SFMCB	12 SFMCB14
Inspannning V	AC	230 230	280
Utpänning	VDC	18	18	18
Strömstyrka	A	1.25	2	4

Batteri		SFMCB201	SFMCB202	SFMCB204	SFMCB206
Spanning	VDC	18	18	18	18
Kapacitet	Ah	1.5	2.0	4.0	6.0
Typ		Li-jon	Li-jon	Li-jon	Li-jon

Ljudtrycksniva enligt EN 62841:

Ljdtryck (_) 95 dB(A), osakerhet (K) 3 dB(A)

Ljudeffekt (L_wA) 106 dB(A), osakerhet (K) 3 dB(A)

Totala vibrationsvarden (vektorsumman av tre axlar) enlgt EN 62841:

Borning imetal (a_h,p) 11,4 m/s2, osakerhet (K) 1,5 m/s2

STANLEY FATMAX garanterar attprodukterna som beskrivs under "Tekniska data" uppfyller EN62841-1:2015, EN62841-2-2: 2014.

Dessaprodukter overensstämmer även med direktiven 2006/42/EG, 2014/30/EU and 2011/65/EU. Mer information fär du genom att kontakta STANLEY FATMAX på foljande adress ell er titta i slutet av bruksanvisingen.

Mer information fãr du genom att kontakta STANLEY FATMAX pa foljande adress aller titta i slutet av bruksanvisingen.

Undertechnad ar ansvarig for sammanställingen av teknska data och görenna dora farsakran for STANLEY FATMAX.

Paeck Dippelbach

Patrick Diepenbach

Stanley Fat Max är saker på dessprodukters kvalitet och erbjuder kunder 12 manaders garanti frän inköpsdatumet. Denna garanti är att tillagg till dina lagstadgade rättigheter och paverkar inte dessa på nagot satt. Garantin är giltig i de områden som tillhör medlemsstaterna i Europeiska unionen och det europeiska frihandelsområdet.

For yrkande under garantin maste yrkandet vara in enlighem med Stanley Fat Max villkor och dukommen att behova skicka in bevis pa kopet till forsaljaren erer en auktoriserad reparator.

Villkoren for Stanley Fat Max ettariga garanti och var du hittar din narnaste auktoriserade reparator kan erhallas pa internet pa www.2helpU.com, ellr genom att kontakta ditt lokala Stanley Fat Max kontor pa adressen som angetts ienna bruksanvisning.

Besök var webbplats www.stanley.eu/3 for att registrarera din nya Stanley Fat Max produit somt for att fa information om nya Produkter och specialerbjudanden.

EG-forsakran om overensstammelse

MASKINDIREKTVET

Sladdlos slagborrskruvdragare - SFMCF920

Tiltenktbruk

For mer informasjon,kontakt STANLEY FATMAXpø folgende adresse,ller se pà baksiden av handboken.
