MODE D'EMPLOI Hydro XC9 RGB CORSAIR

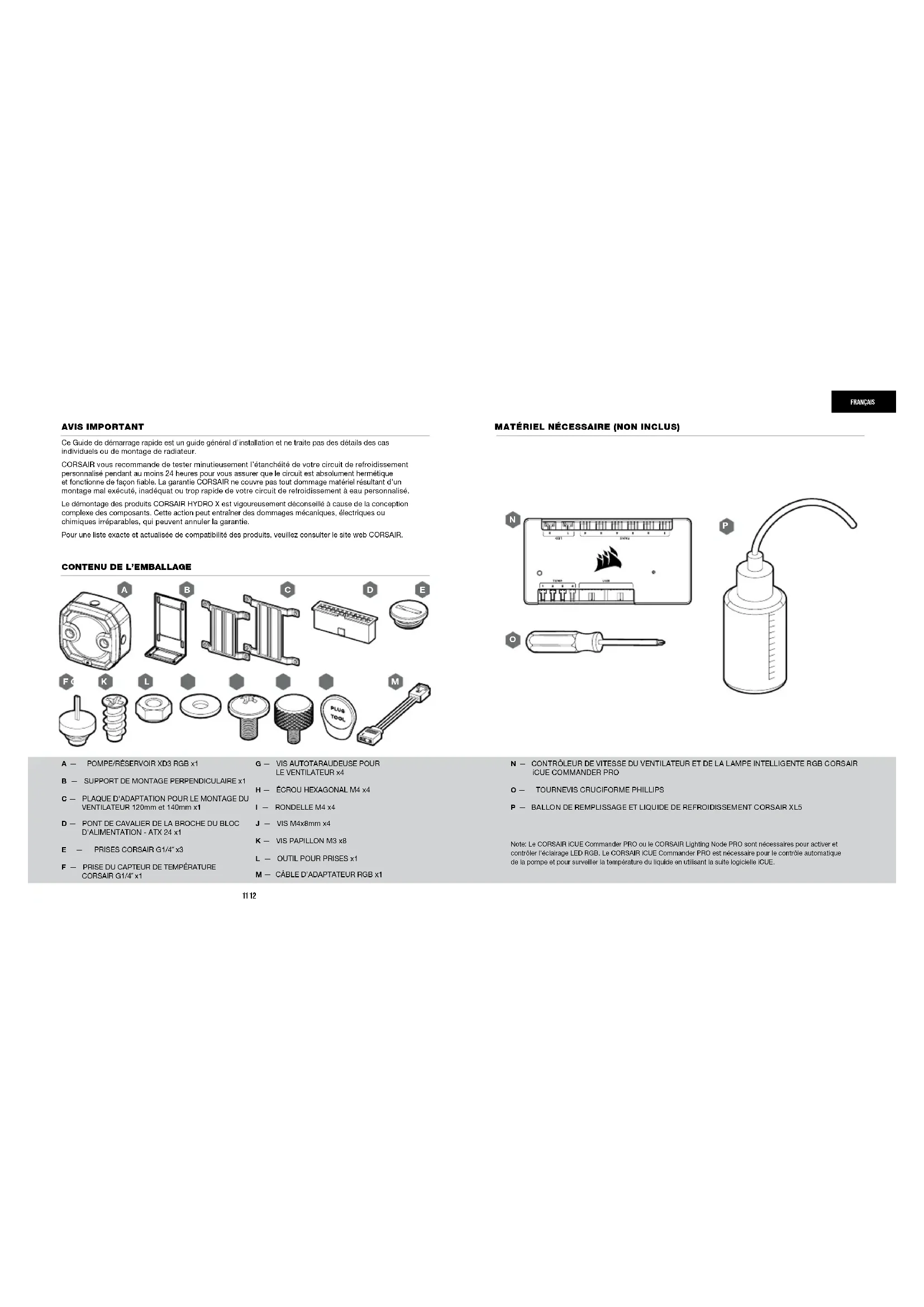

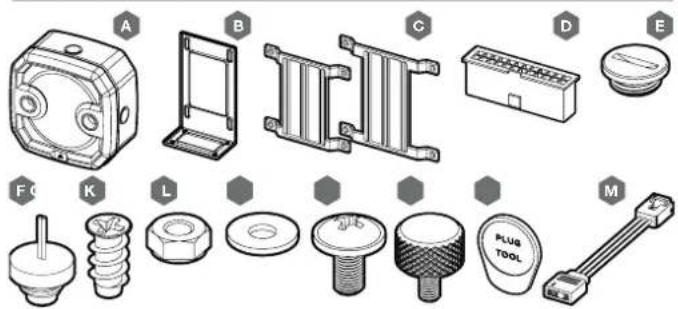

LE VENTILATEUR x4 H — ÉCROU HEXAGONAL M4 x4 I — RONDELLE M4 x4 J — VIS M4x8mm x4 K — VIS PAPILLON M3 x8 L — OUTIL POUR PRISES x1 M — CÂBLE D’ADAPTATEUR RGB x1 Ce Guide de démarrage rapide est un guide général d’installation et ne traite pas des détails des cas individuels ou de montage de radiateur. CORSAIR vous recommande de tester minutieusement l’étanchéité de votre circuit de refroidissement personnalisé pendant au moins 24 heures pour vous assurer que le circuit est absolument hermétique etfonctionnedefaçonable.LagarantieCORSAIRnecouvrepastoutdommagematérielrésultantd’un montage mal exécuté, inadéquat ou trop rapide de votre circuit de refroidissement à eau personnalisé. Le démontage des produits CORSAIR HYDRO X est vigoureusement déconseillé à cause de la conception complexe des composants. Cette action peut entraîner des dommages mécaniques, électriques ou chimiques irréparables, qui peuvent annuler la garantie. Pour une liste exacte et actualisée de compatibilité des produits, veuillez consulter le site web CORSAIR. AVIS IMPORTANT

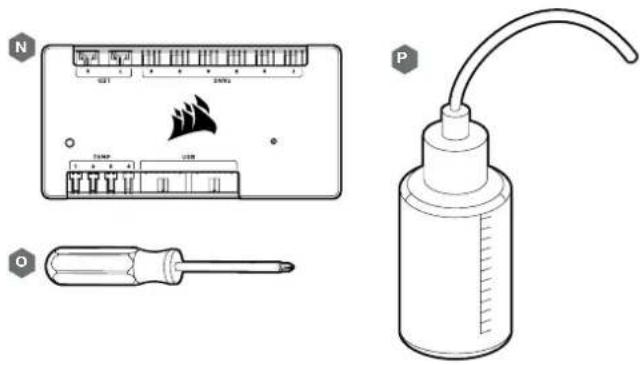

P — BALLON DE REMPLISSAGE ET LIQUIDE DE REFROIDISSEMENT CORSAIR XL5 Note: Le CORSAIR iCUE Commander PRO ou le CORSAIR Lighting Node PRO sont nécessaires pour activer et contrôler l’éclairage LED RGB. Le CORSAIR iCUE Commander PRO est nécessaire pour le contrôle automatique de la pompe et pour surveiller la température du liquide en utilisant la suite logicielle iCUE.

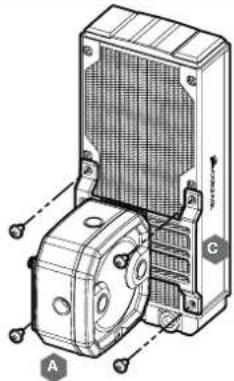

N13 14 Fixez l'XD3 RVB (A) à l'aide de la plaque d'adaptation pour le montage du ventilateur de 120 ou de 140mm (C) sur la radiateur CORSAIR XR à l'aide des vis courtes M4XP0.7 de6mm(0.25˝)fourniesavecleradiateurmême CORSAIR XR. MONTAGE DU XD3 RVB SUR LE SUPPORT DE MONTAGE PERPENDICULAIRE MONTAGE DU XD3 RVB SUR LA PLAQUE D'ADAPTATION POUR

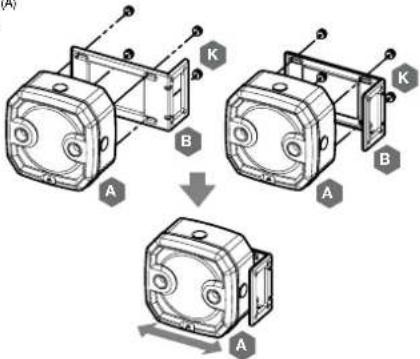

1. Fixez le support de montage

perpendiculaire (B) à la pièce XD3 RVB (A) l'aide de quatre (4) vis à oreilles M3 (K).

2. Vous pouvez orienter le support de

montage perpendiculaire de deux manières, ce qui lui permet un mouvement libre le long de l'axe orizontal.

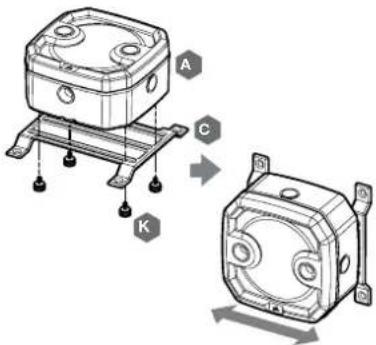

1. Placez le XD3 RVB (A) sur la plaque

d’adaptation pour le montage du ventilateur de 120mm ou 140mm (C). Fixez l'XD3 RVB à la plaque d'adaptation à l'aide de quatre vis à oreilles M3 (K).

2. Les supports d'adaptation du ventilateur

peuventêtrexéshorizontalementce qui leur permet un mouvement libre le long de l'axe horizontal.

3. Fixez l'XD3 RVB (A) avec le support

de montage perpendiculaire sur une plaque d’adaptation pour le montage du ventilateur de 120mm ou de 140mm (C) à l’aide de quatre vis à oreilles M3 (K).

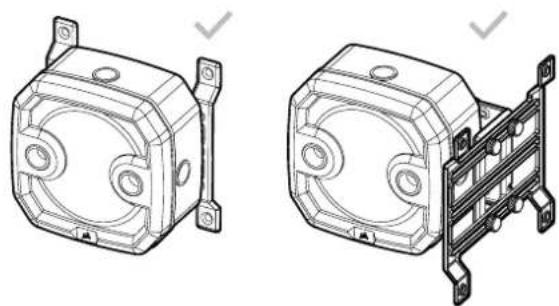

4. Les supports d'adaptation de ventilateur

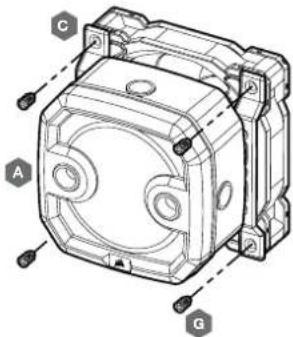

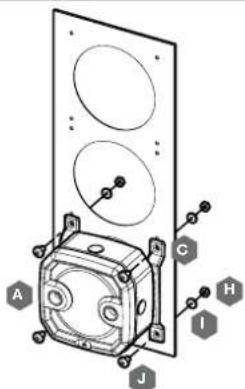

peuventêtrexéshorizontalement ou verticalement, permettant ainsi un mouvement libre le long de l'axe horizontal ou vertical (en fonction de l'orientation).15 16 MONTAGE DU XD3 RGB SUR UN CORSAIR VENTILATEUR BOÎTIER FRANÇAIS Fixez l'XD3 RVB (A) à l'aide de la plaque d'adaptation préinstallée pour le montage du ventilateur de 120mm ou de 140mm (C) au ventilateur à l'aide des vis autotaraudeuses fournies (G). Fixez l'XD3 RVB (A) à l'aide de la plaque d'adaptation pour le montage du ventilateur de 120mm ou 140 mm (C) sur l'ouverture du ventilateur. Utilisez les vis (J) M4x8 mm fournies avec les rondelles (I) et les écrous hexagonaux M4 (H). MONTAGE DU XD3 RGB DIRECTEMENT SUR UN SLOT DE

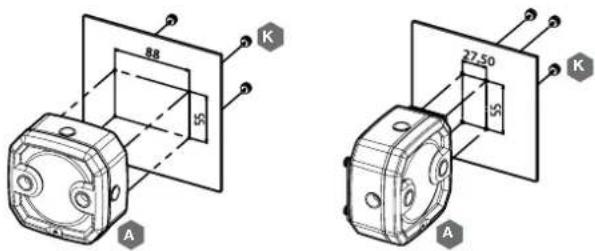

Cherchez le modèle de découpe approprié dans le châssis qui convient au modèle de trou de 88mm x 55mm (sivousxezl'XD3RVBdirectement)ouaumodèledetroude27.5mmx55mmsivousutilisezlesupportde montage perpendiculaire. S'il n'y a aucun modèle de trous disponibles, il est possible de percer les trous à l'aide d'un foret de Ø3,4mm - Ø4mm. Fixez l'unité à l'aide de quatre vis à oreilles M3 (K). A17 18

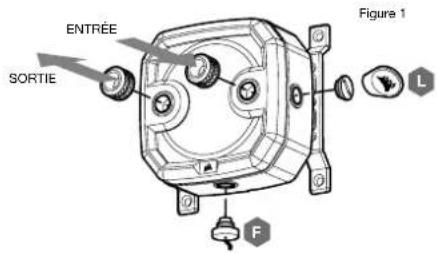

SORTIE Port de remplissage Doitêtreutilisécomme port de SORTIE Capteur de température Peutêtreutilisécomme port d'ENTRÉE ENTRÉE

réservoir et serrez-les à la main. N’utilisez aucun outil (tel que des pinces) (Figure 1).

2. Il est obligatoire d’utiliser le port avant-gauche comme port de sortie et tout autre port du bas comme

entrée. Le port d’entrée (INLET) recommandé est marqué sur l’image ci-dessous. En option, vous pouvez également utiliser le port G1/4 du haut avec tube intégré comme ligne d’entrée (retour) (Figure 2 et 3).

3. Installez le connecteur de sonde de température CORSAIR G1/4 (F) dans le port G1/4 situé au bas du

produit. N’installez pas la sonde de température sur un des ports du haut.

4. Fermez les trois (3) ports ouverts restants (non utilisés) avec les bouchons CORSAIR G1/4 inclus et

serrez-les en utilisant une pièce de monnaie (Plug Tool) (L). Retenez-vous d’utiliser un tournevis car cela pourrait entraîner l’endommagement de la surface des bouchons. Figure 2 Figure 3 Figure 2 Figure 4 Figure 3 Figure 1 Figure 5 Connexion directe (DANS) Connexion en série (au SUIVANT) Un CORSAIR iCUE Commander PRO ou un Lighting Node PRO (l’unoul’autre)estnécessaireand’utiliserl‘éclairageRGBintégré sur le XD3 RGB. Le logiciel CORSAIR iCUE est utilisé pour programmer les effets visuels. Le CORSAIR iCUE Commander PRO est nécessaire pour le contrôle automatique de la pompe et pour surveiller la température du liquide en utilisant la suite logicielle iCUE. La Pompe/Réservoir XD3 RGB peut être raccordée au contrôleur CORSAIR approprié, soit directement, soit en chaîne dite "guirlande" avec d’autres composants CORSAIR RGB adressables.

1. IdentiezleconnecteurRGBappropriésurl’unité

pompe-réservoir (Figure 1).

2. Insérez la connexion RGB dans le port d’un CORSAIR iCUE

Commander PRO ou d’un Lighting Node PRO. (Figure 2).

3. Téléchargez et installez la suite logicielle CORSAIR iCUE

depuis le site web suivant : https://www.corsair.com/icue. Congurezleseffetsvisuelsetd’éclairageensuivantlemanuel du logiciel iCUE.

4. Connectez le connecteur de ventilateur 4-pin de la pompe

XD3 RGB au Port Ventilateur n°6 sur votre CORSAIR iCUE Commander PRO (Figure 3).

5. Connectez la sonde de température du XD3 RGB au Port Température

n°1 sur votre CORSAIR iCUE Commander PRO (Figure 4).

6. Connectez le câble d’alimentation principal du XD3 RGB en

branchant un connecteur Molex 4-pin venant de votre bloc d’alimentation (Figure 5). PSU XD3 RGB Figure 1

1. Puis-je utiliser le XD3 RGB comme un élément autonome?

Non, ceci est une pompe de refroidissement à eau avec réservoir intégré qui nécessite un circuit de refroidissement à eau personnalisé complet, y compris des plaques de refroidissement (blocs à eau) et un radiateur. Pour plus d’informations, veuillez visiter corsair.com.

2. Puis-je utiliser le XD3 RGB avec un équipement de refroidissement à eau en aluminium?

Non,vousnepouvezpas.Certainpiècessontfaitesencuivreetlaitonetnedoiventpasêtreassociées à l’aluminium.

3. Puis-je raccorder l’en-tête RGB directement à ma carte mère?

Oui, vous pouvez le faire en utilisant le CÂBLE D’ADAPTATEUR RGB fourni (M). Voir la page 19 - BRANCHEMENT DE L’ÉCLAIRAGE DU BLOC XD3 RGB À LA CARTE MÈRE.

4. La pompe XD3 RGB peut-elle être contrôlée sans utiliser le CORSAIR iCUE Commander PRO?

Bien qu’il soit possible d’utiliser XD3 RGB sans un CORSAIR iCUE Commander PRO, procéder ainsi éliminera le contrôle de vitesse de pompe automatisé dans le logiciel CORSAIR iCUE. La vitesse de lapompepeutêtrecontrôléemanuellementparl’UEFIdelacarte-mèrequandleconnecteurPWMde ventilateur 4-pin du XD3 RGB est connecté.

5. Combien d’appareils RGB puis-je mettre en chaîne sur un canal unique de contrôleur CORSAIR?

CORSAIR vous recommande de ne pas raccorder plus de trois (3) appareils RGB Hydro X Series de tout type pour une connexion en série sur un seul canal. Cependant, vous pouvez raccorder un (1) bloc à eau XC7/XC9, deux (2) blocs à eau XG7 RGB et une (1) pompe XD3 RGB pour un total de quatre (4) appareils. Ne mélangez pas des ventilateurs CORSAIR ou des barrettes RGB LED et des produits CORSAIR HYDRO Xsurlemêmecanaldecontrôleur.Utilisezuncanaldédiépourlesautrescomposants. Figure 2 Figure 3 Figure 1

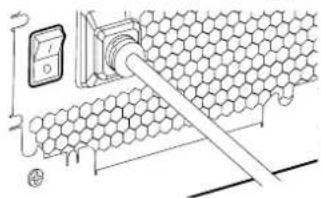

4. Mettez sous tension en basculant l’interrupteur

sur ON sur le bloc d’alimentation. Le moteur de la pompevaêtreamorcéavecduliquideprovenant du réservoir, qui va commencer à circuler dans le circuit. Eteignez l’alimentation avant que le réservoir soit vidé. Ne laissez pas la pompe s’assécher ou sans liquide dans le réservoir car cela endommagerait la pompe (Figure 3)!

5. Répétez les étapes 2 et 3 jusqu’à ce que votre

circuit de refroidissement personnalisé soit plein. CORSAIR recommande de ne pas remplir le réservoiràplusd’environ0.5cm(1/5˝)duhaut.

6. Une fois le circuit rempli de liquide, CORSAIR

recommande de le faire fonctionner pendant 24 heures pour éliminer tout air emprisonné dans les composants et pour s’assurer qu’il n’y a pas de fuites dans le circuit. Une fois que vous avez testé minutieusement l’étanchéité du circuit, éteignez le bloc d’alimentation et débranchez le pont cavalier (jumper) PSU ATX 24-pin. Rebranchez l’alimentation des autres périphériques de l’ordinateur et démarrez l’ordinateur.

1. Branchez le connecteur mâle du bloc XD3 RGB au connecteur femelle du CÂBLE D’ADAPTATEUR

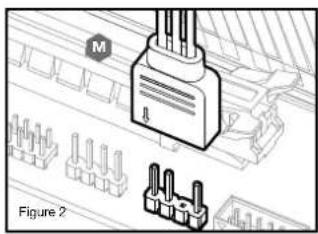

2. Branchez le connecteur femelle du CÂBLE D’ADAPTATEUR RGB à la prise numérique RGB sur la carte mère.

Assurez-vousquelaèchegurantsurleCÂBLED’ADAPTATEURRGBestbranchéeà+5Vsurlacarte mère (Figure 2). En utilisant l’adaptateur de carte mère, il n’est pas possible de contrôler l’éclairage RVB avec le logiciel iCUE.

1. Débranchez les câbles électriques venant du

bloc d’alimentation de tous les composants de l’ordinateur excepté le connecteur électrique Molex 4-pin du XD3 RGB. Assurez-vous que le bloc d’alimentation est éteint, soit à la prise de courant, soit via l’interrupteur à l’arrière du bloc d’alimentation. Connectez le démarreur de pont cavalier (Jumper) PSU ATX 24-pin fourni à votre câble de bloc d’alimentation 24-pin ATX . Ceci vous permettra d’alimenter votre XD3 RGB sans alimenter le PC (Figure 1).

2. Débranchez le connecteur de ventilateur à 4

broches de la pompe XD3 RGB; cela permettre à la pompe de fonctionner à pleine puissance, ce qui facilitera l’amorçage et la purge de l’air.

3. Remplissez le réservoir par l’ouverture G1/4 en

L’ENVIRONNEMENT Depuis la mise en place de la Directive européenne 2012/19/UE au niveau du système législatif national, les présentes s’appliquent: — Les dispositifs électriques et électroniques ne peuvent pas être mis au rebut avec les déchets domestiques. — Les consommateurs sont légalement tenus de retourner, à l’issue de leur durée de vie utile, leurs dispositifs électriques et électroniques aux points de collecte publique mis en place à cette n sur les lieux de vente. Les détails de cette obligation sont dénis par la réglementation de chaque pays concerné. La présence de ce symbole sur le produit, dans son manuel d’instructions ou sur son conditionnement indique que le produit est soumis à cette réglementation. En recyclant ou réutilisant les matériaux, ou en faisant appel à d’autres formes d’utilisation des dispositifs obsolètes, vous contribuez de manière importante à la protection de notre environnement.

This Class B digital apparatus meets all requirements of the Canadian Interference-Causing Equipment Regulations. CAN ICES-3(B)/NMB-3(B) Cet appareil numérique de la class B respecte toutes les exigences du Règlement sur le materiel brouilleur du Canada.
