РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Hydro XC9 RGB CORSAIR

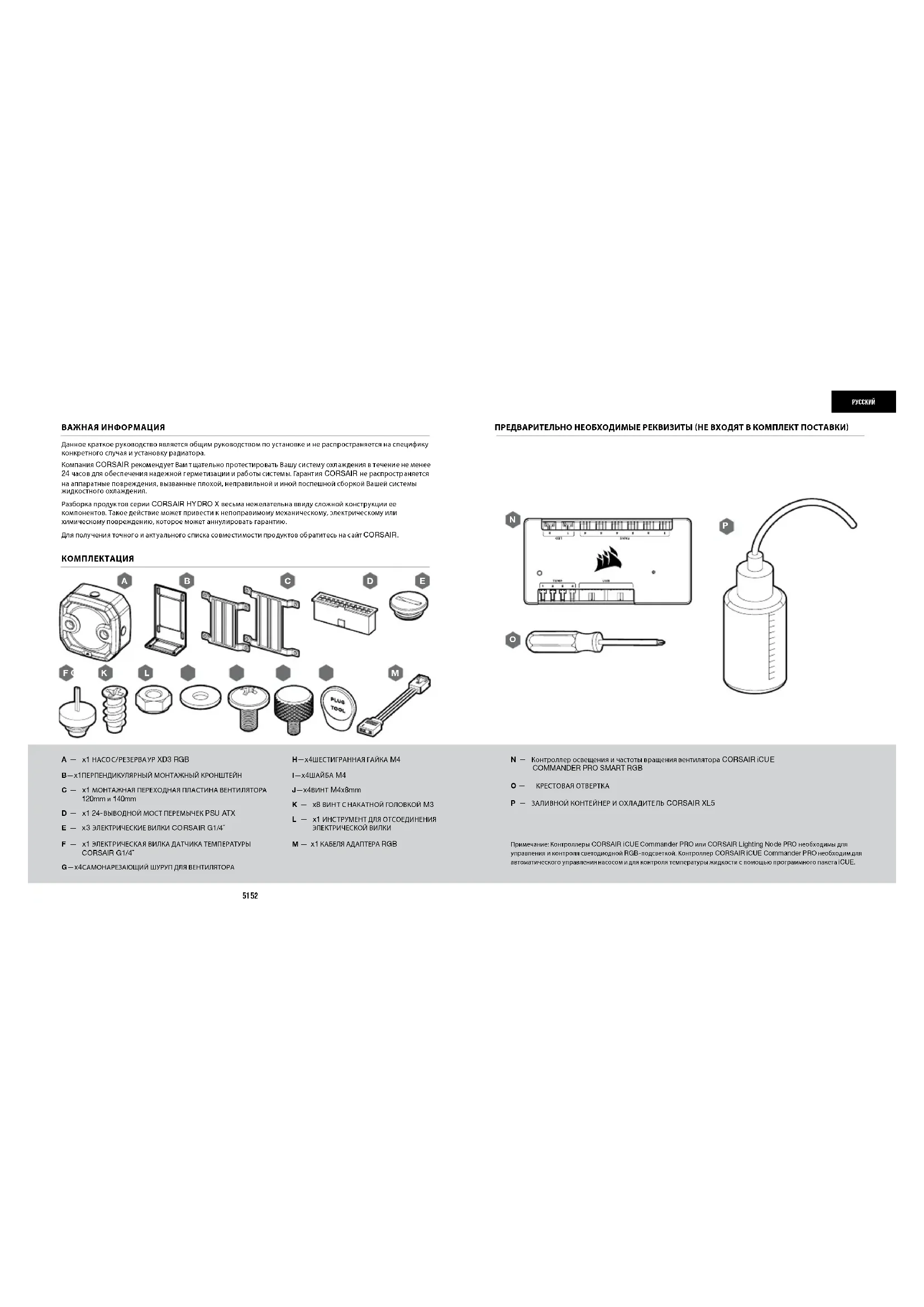

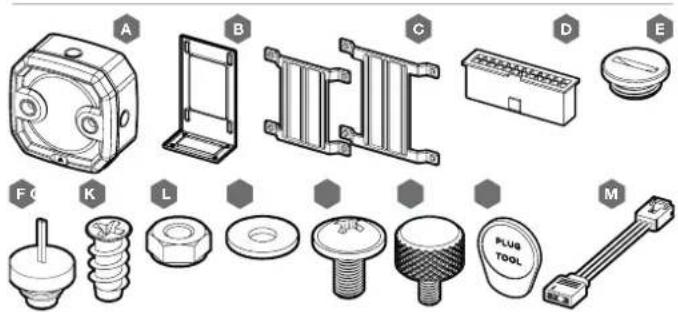

izquierda G1/4 con el refrigerante CORSAIR XL5 utilizandounfrascodellenadoaunos0.5cm(1/5˝) por debajo de la parte superior (Figura 2). XD3 RGB51 52 A — x1 НАСОС/РЕЗЕРВАУР XD3 RGB B — x1 ПЕРПЕНДИКУЛЯРНЫЙ МОНТАЖНЫЙ КРОНШТЕЙН C — x1 МОНТАЖНАЯ ПЕРЕХОДНАЯ ПЛАСТИНА ВЕНТИЛЯТОРА 120mm и 140mm D — x1 24-ВЫВОДНОЙ МОСТ ПЕРЕМЫЧЕК PSU ATX E — x3 ЭЛЕКТРИЧЕСКИЕ ВИЛКИCORSAIRG1/4˝ F — x1 ЭЛЕКТРИЧЕСКАЯ ВИЛКА ДАТЧИКА ТЕМПЕРАТУРЫ CORSAIRG1/4˝ G — x4 САМОНАРЕЗАЮЩИЙ ШУРУП ДЛЯ ВЕНТИЛЯТОРА H — x4 ШЕСТИГРАННАЯ ГАЙКА M4 I — x4 ШАЙБА M4 J — x4 ВИНТ M4x8mm K — x8 ВИНТ С НАКАТНОЙ ГОЛОВКОЙ M3 L — x1 ИНСТРУМЕНТ ДЛЯ ОТСОЕДИНЕНИЯ ЭЛЕКТРИЧЕСКОЙ ВИЛКИ M — x1 КАБЕЛЯ АДАПТЕРА RGB Данное краткое руководство является общим руководством по установке и не распространяется на специфику конкретного случая и установку радиатора. Компания CORSAIR рекомендует Вам тщательно протестировать Вашу систему охлаждения в течение не менее 24 часов для обеспечения надежной герметизации и работы системы. Гарантия CORSAIR не распространяется на аппаратные повреждения, вызванные плохой, неправильной и иной поспешной сборкой Вашей системы жидкостного охлаждения. Разборка продуктов серии CORSAIR HYDRO X весьма нежелательна ввиду сложной конструкции ее компонентов. Такое действие может привести к непоправимому механическому, электрическому или химическому повреждению, которое может аннулировать гарантию. Для получения точного и актуального списка совместимости продуктов обратитесь на сайт CORSAIR. ВАЖНАЯ ИНФОРМАЦИЯ PУССКИЙ ПРЕДВАРИТЕЛЬНО НЕОБХОДИМЫЕ РЕКВИЗИТЫ (НЕ ВХОДЯТ В КОМПЛЕКТ ПОСТАВКИ) N — Контроллер освещения и частоты вращения вентилятора CORSAIR iCUE

COMMANDER PRO SMART RGB

O — КРЕСТОВАЯ ОТВЕРТКА

P — ЗАЛИВНОЙ КОНТЕЙНЕР И ОХЛАДИТЕЛЬ CORSAIR XL5

Примечание: Контроллеры CORSAIR iCUE Commander PRO или CORSAIR Lighting Node PRO необходимы для управления и контроля светодиодной RGB-подсветкой. Контроллер CORSAIR iCUE Commander PRO необходим для автоматического управления насосом и для контроля температуры жидкости с помощью программного пакета iCUE. КОМПЛЕКТАЦИЯ

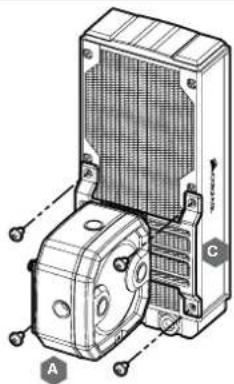

N53 54 Короткими винтами M4XP0.7 длиной 6mm (0,25˝),поставленными в комплекте с радиатором CORSAIR XR, прикрепите XD3 RGB (A) с уже установленной промежуточной монтажной плитой вентилятора размером 120mm или 140mm (C) к радиатору CORSAIR XR. ПРИКРЕПЛЕНИЕ XD3 RGB К ПЕРПЕНДИКУЛЯРНОМУ КРЕПЕЖНОМУ КРОНШТЕЙНУ ПРИКРЕПЛЕНИЕ XD3 RGB К ПРОМЕЖУТОЧНОЙ МОНТАЖНОЙ ПЛИТЕ ВЕНТИЛЯТОРА МОНТАЖ БЛОКА XD3 RGB К РАДИАТОРУ PУССКИЙ Горизонтальный Вертикальный

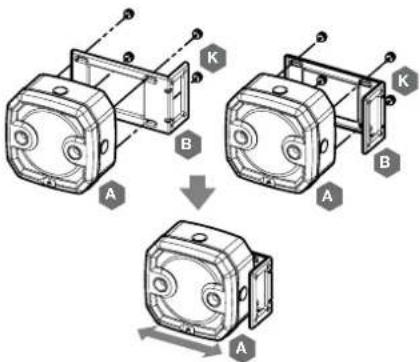

1. С помощью четырех (4) винтов М3

(K) с накатной головкой прикрепите перпендикулярный крепежный кронштейн (B) к XD3 RGB (A).

2. Перпендикулярный крепежный

кронштейн можно ориентировать двумя способами. Он позволяет детали свободно перемещаться вдоль горизонтальной оси.

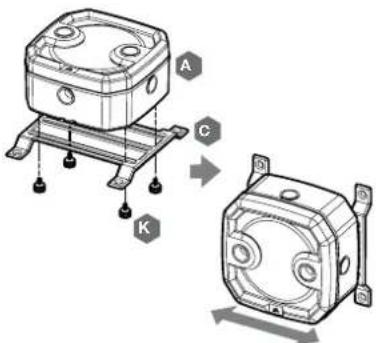

3. С помощью четырех винтов М3 (K) с

накатной головкой закрепите XD3 RGB (A) с перпендикулярным крепежным кронштейном к промежуточной монтажной плите (C) вентилятора размером 120mm или 140mm.

4. Кронштейны переходника вентилятора

можно монтировать в горизонтальном или вертикальном положении; это позволяет детали свободно перемещаться вдоль горизонтальной или вертикальной оси (в зависимости от ориентации).

промежуточную монтажную плиту (C) вентилятора размером 120mm или 140mm. С помощью четырех винтов М3 (K) с накатной головкой прикрепите XD3 RGB к промежуточной монтажной плите.

2. Кронштейны переходника вентилятора

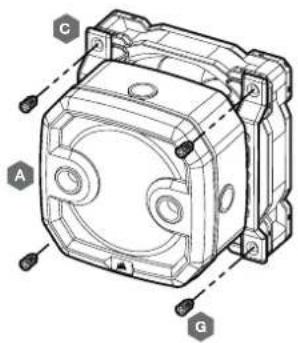

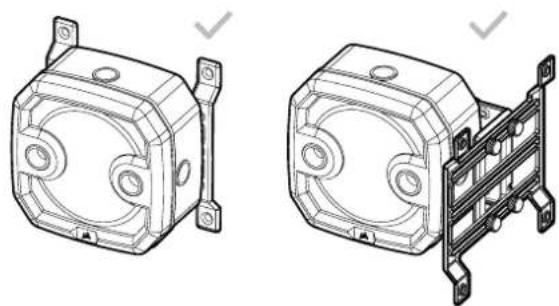

можно монтировать в горизонтальном положении; это позволяет детали свободно перемещаться вдоль горизонтальной оси.55 56 МОНТАЖ БЛОКА XD3 RGB К КОРПУСУ ВЕНТИЛЯТОРА PУССКИЙ С помощью четырех поставленных в комплекте самонарезающихся винтов (G) вентилятора прикрепите XD3 RGB (A) с уже установленной промежуточной монтажной плитой вентилятора размером 120mm или 140mm (C) к вентилятору. XD3 RGB необходимо установить вертикально (см. рисунок ниже). МОНТАЖ БЛОКА XD3 RGB НЕПОСРЕДСТВЕННО К МЕТАЛЛИЧЕСКОМУ КОРПУСУ МОНТАЖНАЯ ОРИЕНТАЦИЯ БЛОКА XD3 RGB

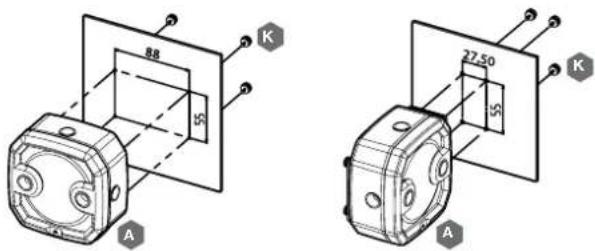

Расположите в шасси подходящую координатную сетку вырезных отверстий, в которой может разместиться рисунок отверстий 88mm x 55mm, если XD3 RGB монтируется напрямую, или 27.5mm x 55mm, если используется перпендикулярный крепежный кронштейн. Если координатных сеток отверстий нет, можно отверстия просверлить сверлом диаметром 3,4mm - 4 mm. Закрепите устройство четырьмя винтами М3 (K) с накатной головкой.

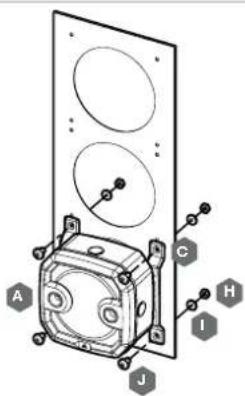

Закрепите XD3 RGB (A) с уже установленной промежуточной монтажной плитой вентилятора размером 120mm или 140mm (C) в отверстии для вентилятора в корпусе. Используйте поставленные в комплекте винты (J) M4x8 мм, шайбы (I) и шестигранные винты M4 (H). МОНТАЖ БЛОКА XD3 RGB НЕПОСРЕДСТВЕННО В СЛОТ КОРПУСА ВЕНТИЛЯТОРА

C57 58 ЗАВЕРШЕНИЕ НАСТРОЙКИ PУССКИЙ ПОДКЛЮЧЕНИЕ НАСОСА И ИСПОЛЬЗОВАНИЕ ВСТРОЕННОЙ ЦИФРОВОЙ RGB-ПОДСВЕТКИ

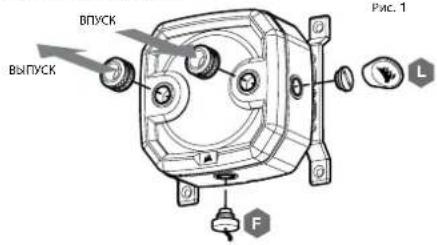

1. Установите две (2) соответствующие резьбовые соединительные детали CORSAIR XF G1/4 BSPP (не

входят в комплект поставки) в отверстия резервуара и затяните их вручную. Запрещается использование каких-либо инструментов (например, плоскогубцев) (Рис. 1).

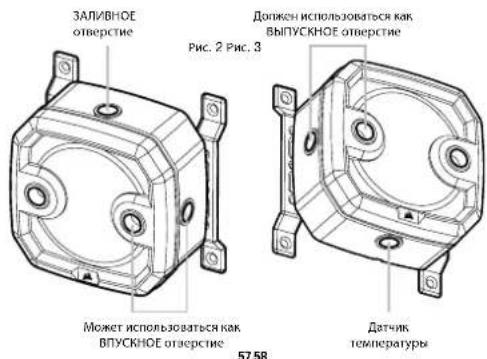

2. Обязательно используйте переднее левое отверстие в качестве выпускного отверстия и любое другое

нижнее отверстие в качестве входного. Рекомендуемое входное отверстие отмечено на изображении ниже. При желании Вы можете использовать верхнее отверстие G1/4 со встроенной трубкой как линию ВХОДА (Рис. 2 и 3).

3. Установите штепсельную вилку датчика температуры CORSAIR G1/4 (F) в отверстие G1/4, расположенное

на основании блока. Не устанавливайте датчик температуры на любом из верхних отверстий.

4. Закройте оставшиеся три (3) открытых (неиспользуемых) порта с включенными вилками CORSAIR G1/4 и

затяните их с помощью монеты (Плуг Тоол) (L). Воздержитесь от использования отвертки, так как это может привести к повреждению поверхности вилок. Рис. 2 Рис. 4 Рис. 3 Рис. 1 Рис. 5 Для использования встроенной RGB-подсветки на блоке XD3 RGB требуется контроллер CORSAIR iCUE Commander PRO или Lighting Node PRO (один из них). Программное обеспечение CORSAIR iCUE используется для программирования визуальных эффектов. Контроллер CORSAIR iCUE Commander PRO необходим для автоматического управления насосом и для контроля температуры жидкости с помощью программного пакета iCUE. Насос/резервуар блока XD3 RGB можно подключить к соответствующему контроллеру CORSAIR либо напрямую, либо последовательно подключить к другим адресным компонентам серии CORSAIR RGB.

1. Определите правильный RGB разъем на блоке

резервуара-насоса (Рис. 1).

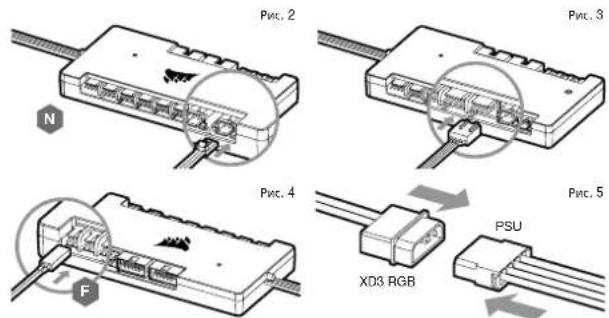

2. Вставьте разъем RGB в отверстие контроллера CORSAIR iCUE

Commander PRO или Lighting Node PRO (Рис. 2).

3. Загрузите и установите программный пакет CORSAIR iCUE с сайта:

https://www.corsair.com/icue. Настройте визуальные и световые эффекты, следуя руководству для программного обеспечения iCUE.

4. Подсоедините 4-контактный разъем вентилятора насоса блока

XD3 RGB к отверстию вентилятора #6 на Вашем контроллере CORSAIR iCUE Commander PRO (Рис. 3).

5. Подключите датчик температуры блока XD3 RGB к температурному

отверстию #1 на Вашем контроллере CORSAIR iCUE Commander PRO (Рис. 4).

6. Подключите основной кабель питания блока XD3 RGB, подсоединив

4-контактный разъем Molex от Вашего источника питания (Рис. 5). PSU XD3 RGB

Должен использоваться как ВЫПУСКНОЕ отверстие

температуры Может использоваться как ВПУСКНОЕ отверстие

Рис. 1 Рис. 2 Рис. 3

1. Могу ли я использовать блок XD3 RGB как отдельную часть?

Нет, это водяной охлаждающий насос со встроенным резервуаром, для которого требуется полная пользовательская система водяного охлаждения, включая холодные пластины (водяные блоки) и радиатор. Для получения дополнительной информации посетите сайт corsair.com.

2. Могу ли я использовать данный блок XD3 RGB с алюминиевым оборудованием

водяного охлаждения? Нет. Некоторые детали изготовлены из меди и латуни и не могут сочетаться с алюминием.

3. Могу ли я подключить кабель RGB Header непосредственно к своей материнской плате?

Да, можно – с использованием включенного в комплект поставки КАБЕЛЯ АДАПТЕРА RGB (M). См. страница 59 - ПРИСОЕДИНЕНИЕ RGB-ПОДСВЕТКИ XD3 К МАТЕРИНСКОЙ ПЛАТЕ.

4. Можно ли управлять насосом блока XD3 RGB без использования контроллера CORSAIR iCUE

Commander PRO? Хотя можно использовать XD3 RGB без контроллера CORSAIR iCUE Commander PRO, но это приведет к удалению автоматического управления скоростью насоса в программном обеспечении CORSAIR iCUE. Скорость насоса может управляться вручную с помощью материнской платы UEFI, когда подключен 4-контактный PWM разъем для вентилятора блока XD3 RGB.

5. Сколько RGB устройств можно подключить к одному каналу на контроллере CORSAIR?

CORSAIR рекомендует подключать не более трех (3) RGB устройств серии Hydro X Series любого типа, последовательно подключенных к одному каналу. Тем не менее, Вы можете подключить один (1) блок жидкостного охлаждения XC7 / XC9, два (2) блока жидкостного охлаждения XG7 RGB и один (1) насосный агрегат XD3 RGB, в общей сложности четыре (4) устройства. Не совмещайте вентиляторы CORSAIR или светодиодные RGB ленты и продукты CORSAIR HYDRO X на одном и том же канале на контроллере. Используйте выделенный канал для других компонентов. Рис. 2 Рис. 3 Рис. 1

4. Включите питание, щелкнув переключатель ON на

блоке питания. Двигатель насоса будет заполнен хладагентом из резервуара и начнет протекать через систему. Выключите питание, прежде чем резервуар станет пустым. Не дайте насосу работать всухую или без хладагента в резервуаре, так как это может привести к повреждению насоса (Рис. 3)!

5. Повторите шаги 2 и 3 пока Ваша система охлаждения

не заполнится. CORSAIR рекомендует не заполнять резервуар более чем на0.5cm(1/5˝)от верха.

6. После того, как система заполнится хладагентом,

CORSAIR рекомендует запустить ее в течение 24 часов, чтобы удалить воздух, попавший в компоненты, и убедиться, что в системе нет утечек. После тщательной проверки системы на протекание выключите блок питания и отсоедините ATX 24-контактный разъем блока питания. Снова подключите питание к другим периферийным устройствам компьютера и запустите компьютер.

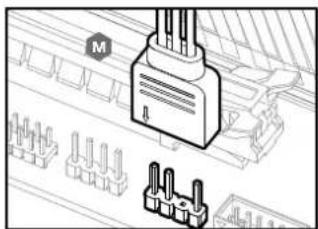

ПРИСОЕДИНЕНИЕ RGB-ПОДСВЕТКИ XD3 К МАТЕРИНСКОЙ ПЛАТЕ

1. Присоедините штекерный разъём XD3 RGB к гнездовому разъему КАБЕЛЯ АДАПТЕРА (M) RGB (рис. 1).

2. Присоедините гнездовой разъём КАБЕЛЯ АДАПТЕРА RGB к разъему Digital RGB на материнской плате.

Проверьте, что стрелка на КАБЕЛЕ АДАПТЕРА RGB подключена к +5B на материнской плате (рис. 2). Посредством адаптера материнской платы невозможно управлять освещением RGB с помощью программного обеспечения iCUE.

Рис. 1 Рис. 2 ЗАПОЛНЕНИЕ И ЗАЛИВКА БЛОКА XD3 RGB

1. Отсоедините силовые кабели блока питания от

всех компонентов компьютера, за исключением 4-контактного разъема питания Molex блока XD3 RGB. Убедитесь, что блок питания отключен, либо из розетки, либо через выключатель на задней панели блока питания. Подключите прилагаемый ATX 24-контактный стартер блока питания к 24-контактному ATX-кабелю блока питания. Это позволит Вам включить питание блока XD3 RGB без включения ПК (Рис. 1).

2. Отсоедините 4-выводной разъем вентилятора

XD3 RGB. Это позволит вентилятору работать на полную мощность, облегчая заливку насоса и удаление воздуха.

3. Заполните резервуар через верхнее левое

отверстие G1/4 хладагентом CORSAIR XL5, используя наполнительный резервуар примерно до 0.5cm(1/5˝)ниже верхней части (Рис. 2). XD3 RGB61 62
