BEDIENUNGSANLEITUNG Hydro XC9 RGB CORSAIR

PRO port or Lighting Node PRO port (Figure 2).

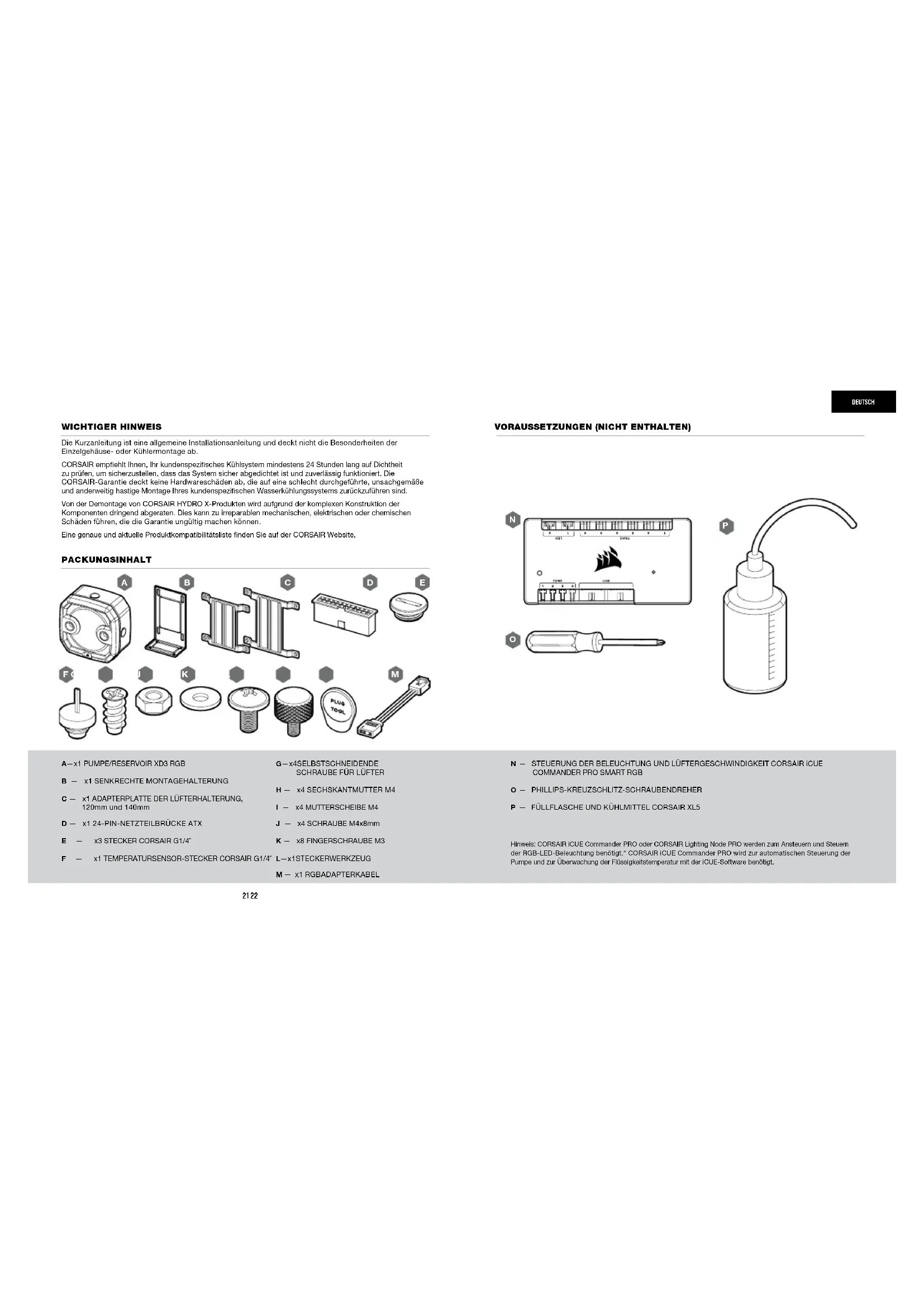

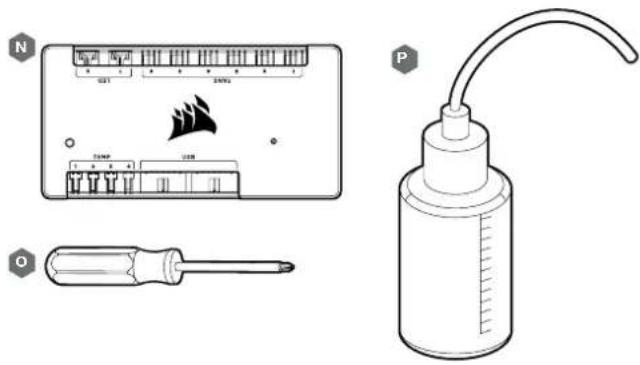

H — x4 SECHSKANTMUTTER M4 I — x4 MUTTERSCHEIBE M4 J — x4 SCHRAUBE M4x8mm K — x8 FINGERSCHRAUBE M3 L — x1 STECKERWERKZEUG M — x1 RGBADAPTERKABEL Die Kurzanleitung ist eine allgemeine Installationsanleitung und deckt nicht die Besonderheiten der Einzelgehäuse- oder Kühlermontage ab. CORSAIRempehltIhnen,IhrkundenspezischesKühlsystemmindestens24StundenlangaufDichtheit zu prüfen, um sicherzustellen, dass das System sicher abgedichtet ist und zuverlässig funktioniert. Die CORSAIR-Garantie deckt keine Hardwareschäden ab, die auf eine schlecht durchgeführte, unsachgemäße undanderweitighastigeMontageIhreskundenspezischenWasserkühlungssystemszurückzuführensind. Von der Demontage von CORSAIR HYDRO X-Produkten wird aufgrund der komplexen Konstruktion der Komponenten dringend abgeraten. Dies kann zu irreparablen mechanischen, elektrischen oder chemischen Schäden führen, die die Garantie ungültig machen können. EinegenaueundaktuelleProduktkompatibilitätslistendenSieaufderCORSAIRWebsite. WICHTIGER HINWEIS PACKUNGSINHALT DEUTSCH VORAUSSETZUNGEN (NICHT ENTHALTEN) N — STEUERUNG DER BELEUCHTUNG UND LÜFTERGESCHWINDIGKEIT CORSAIR iCUE

COMMANDER PRO SMART RGB

O — PHILLIPS-KREUZSCHLITZ-SCHRAUBENDREHER P — FÜLLFLASCHE UND KÜHLMITTEL CORSAIR XL5 Hinweis: CORSAIR iCUE Commander PRO oder CORSAIR Lighting Node PRO werden zum Ansteuern und Steuern der RGB-LED-Beleuchtung benötigt.“ CORSAIR iCUE Commander PRO wird zur automatischen Steuerung der Pumpe und zur Überwachung der Flüssigkeitstemperatur mit der iCUE-Software benötigt.

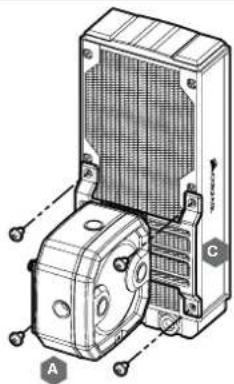

N23 24 Befestigen Sie den XD3 RGB (A) mit der vorinstallierten 120mm oder 140mm Adapterplatter der Lüftungshalterung (C) an dem CORSAIR XR Radiator mittels den von CORSAIR XR für den Radiator vorgesehenen und gelieferten6mm(0,25˝)M4XP0.7Schrauben. MONTAGE VON XD3 RGB AUF SANKRECHTEN BEFESTIGUNGSHALTER MONTAGE DES XD3 RGB AN EINEN CORSAIR KÜHLER DEUTSCH Waagerecht Senkrecht

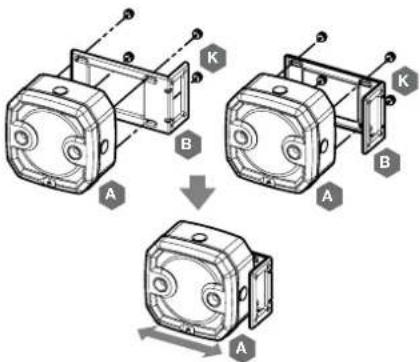

1. Befestigen Sie die senkrechte

Montagehalterung (B) am XD3 RGB (A) verwenden Sie dazu vier (4) M3 Flügelschrauben (K).

2. Die senkrechte Montagehalterung

können Sie auf zwei Arten ausrichten, was Ihnen eine freie Bewegung entlang der horizontalen Achse ermöglicht.

3. Befestigen Sie den XD3 RGB (A) mit

der senkrechten Halterung auf einer 120mm oder 140mm Adapterplatte der Lüfterhalterung (C) verwenden Sie dazu vier M3 Flügelschrauben (K).

4. Den Adapter für die Lüfterhalterungen

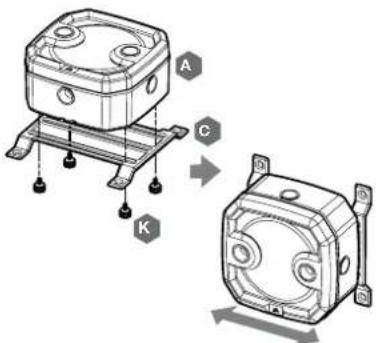

können Sie horizontal oder vertikal montieren, so dass eine freie Bewegung entlang der horizontalen oder vertikalen Achse (je nach Ausrichtung) möglich ist. MONTAGE VON XD3 RGB AUF ADAPTERPLATTE FÜR VENTILATORMONTAGE

1. Setzen Sie den XD3 RGB (A) auf die

120mm oder 140mm - Adapterplatte der Lüfterhalterung (C). Befestigen Sie den XD3 RGB an der Montageadapterplatte verwenden Sie dazu vier M3 Flügelschrauben (K).

2. Den Adapter für die Lüfterhalterungen

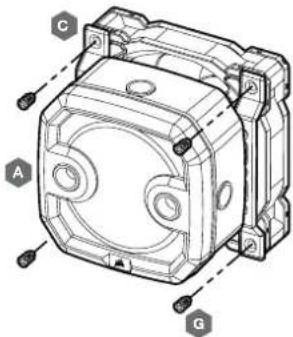

können Sie horizontal montieren, so dass eine freie Bewegung entlang der horizontalen Achse möglich ist.25 26 MONTAGE DES XD3 RGB AN EINEN GEHÄUSELÜFTER DEUTSCH Befestigen Sie den XD3 RGB (A) mit der vorinstallierten 120mm oder 140mm Adapterplatter der Lüftungshalterung (C) an einem Lüfter, verwenden Sie dazu die vier beiliegenden Blechschrauben (G) des Lüfters. Der XD3 RGB muss vertikal installiert werden (siehe Abbildung unten). MONTAGE DES XD3 RGB DIREKT AN DAS GEHÄUSEBLECH

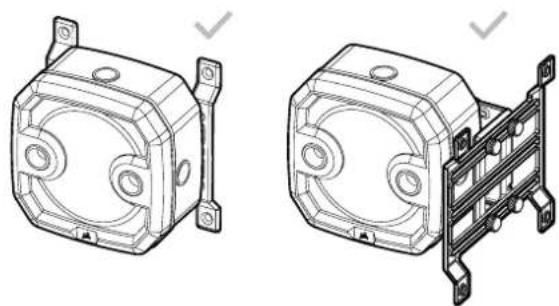

XD3 RGB MONTAGEAUSRICHTUNG

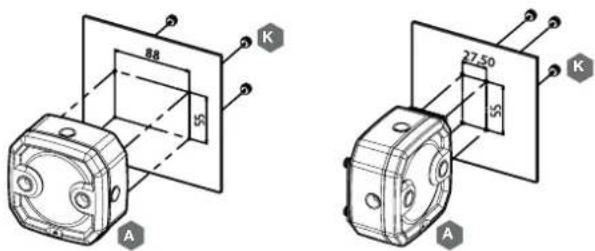

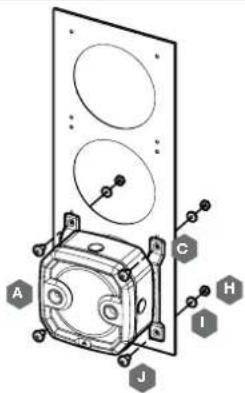

Suchen Sie das passende Lochmuster für das 88mm x 55mm Lochmuster (bei direkter Montage des XD3 RGB) oder die 27.5mm x 55mm bei Verwendung der senkrechten Halterung. Sollten keine Lochmuster zur Verfügung stehen, gibt es die Option Löcher mit einem Ø 3,4mm - Ø 4mm zu bohren. Sichern Sie die Einheit durch Verschrauben der vier M3 Flügelschrauben (K) Befestigen Sie den XD3 RGB (A) mit der vorinstallierten 120mm oder 140mm Adapterplatte der Lüfterhalterung (C) auf einer Lüfteröffnung des Gehäuses. Verwenden Sie die beiliegenden M4x8mm Schrauben (J) zusammen mit Unterlegscheiben (I) und M4 Sechskantmuttern (H). MONTAGE DES XD3 RGB AN EINEN GEHÄUSELÜFTERÖFFNUNG

ANSCHLIESSEN DER PUMP UND VERWENDUNG DER

INTEGRIERTEN DIGITALEN RGB-BELEUCHTUNG

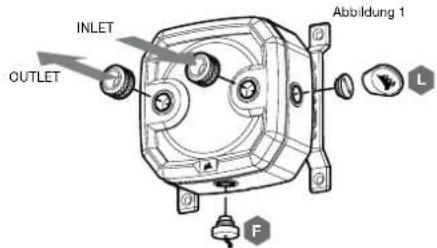

1. Installieren Sie Die beiden (2) passenden CORSAIR XF G1/4 BSPP-Gewindeverschraubungen (nicht im

Lieferumfang enthalten) in die Reservoirports und ziehen Sie sie von Hand fest. Verwenden Sie keine Werkzeuge (z. B. Zangen) (Abbildung 1).

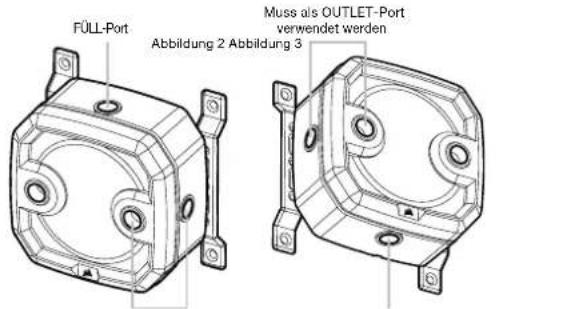

2. Es ist zwingend erforderlich, dass der vordere linke Port als der OUTLET Port und jeder andere untere

Port als Inlet verwendet wird. Der empfohlene INLET(Return)-Port ist auf dem Bild unten markiert. Optional können Sie den oberen G1/4-Port mit integriertem Rohr auch als einen INLET(Return)-Port verwenden (Abbildung 2 und 3).

3. Setzen Sie den CORSAIR G1/4 Temperatursensorstecker (F) in den G1/4-Port an der Unterseite des

Geräts ein. Installieren Sie den Temperatursensor nicht an einem der oberen Ports.

4. Schließen Sie die verbleibenden drei (3) offenen (unbenutzten) Ports mit den mitgelieferten CORSAIR

G1/4-Steckern und ziehen Sie diese mit einer Münze (Plug Tool) (L) fest. Verwenden Sie keinen Schraubendreher,dadiesdieOberächederSteckerbeschädigenkann. Abbildung 2 Abbildung 4 Abbildung 3 Abbildung 1 Abbildung 5 Um die integrierte RGB-Beleuchtung des XD3 RGB zu nutzen, ist ein CORSAIR iCUE Commander PRO oder Lighting Node PRO (einer von beiden) erforderlich. Die Software CORSAIR iCUE wird zur Programmierung der visuellen Effekte verwendet. CORSAIR iCUE Commander PRO wird zur automatischen Steuerung der Pumpe und zur Überwachung der Flüssigkeitstemperatur mit der iCUE-Software benötigt. Die XD3 RGB Pumpe Reservoir kann entweder direkt mit dem entsprechenden CORSAIR Controller oder mit anderen CORSAIR adressierbaren RGB-Komponenten (Daisy-Chains) verbunden werden.

1. Finden Sie den richtigen RGB-Stecker am

Reservoir-Pumpeeinheit (Abbildung 1).

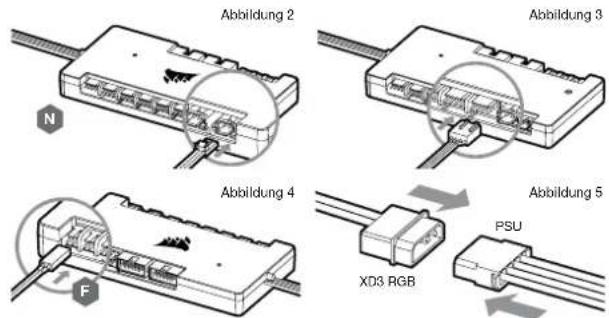

2. Stecken Sie den RGB-Stecker in einen CORSAIR iCUE

Commander PRO-Port oder Lighting Node PRO-Port (Abbildung 2).

3. Laden Sie die CORSAIR iCUE Software Suite von der folgenden

Website herunter und installieren Sie sie: https://www.corsair.com/icue. KongurierenSievisuelleundLichteffekte,indemSiedasHandbuchfür die iCUE-Software befolgen.

4. Verbinden Sie den 4-poligen Lüfterstecker der XD3 RGB-Pumpe mit dem

Lüfterport #6 an Ihr CORSAIR iCUE Commander PRO (Abbildung 3).

5. Schließen Sie den Temperatursensor des XD3 RGB an den Temperaturport

#1 auf Ihrem CORSAIR iCUE Commander PRO an (Abbildung 4).

6. Schließen Sie das Hauptstromkabel des XD3 RGB an, indem Sie einen

4-poligen Molex-Stecker an Ihr Stromnetz anschließen (Abbildung 5). PSU XD3 RGB OUTLET FÜLL-Port Muss als OUTLET-Port verwendet werden TemperatursensorMuss als INLET-Port verwendet werden

Abbildung 1 Abbildung 2 Abbildung 3 INLET Direkter Anschluss (DANS) Daisy-Chain (bis WEITER)

1. Kann ich den XD3 RGB als ein eigenständiges Teil verwenden?

Nein, dies ist eine Wasserkühlpumpe mit einem integrierten Reservoir, die ein komplettes kundenspezischesWasserkühlungssystemerfordert,einschließlichKühlplatten(Wasserblöcke)und Heizkörper. Für weitere Informationen besuchen Sie bitte corsair.com.

2. Kann ich den XD3 RGB mit Aluminium-Wasserkühlgeräten verwenden?

Nein, können Sie nicht. Bestimmte Teile bestehen aus Kupfer und Messing und sollten nicht mit Aluminium gemischt werden.

3. Kann ich den RGB-Header direkt an mein Mainboard anschließen?

Ja, das ist möglich - mit dem mitgelieferten RGB-ADAPTERKABEL (M). Siehe Seite 29 - ANSCHLIESSEN DER XD3 RGB-BELEUCHTUNG AN DAS MOTHERBOARD.

4. Kann die XD3 RGB Pumpe ohne den Einsatz von CORSAIR iCUE Commander PRO

gesteuert werden? Obwohl es möglich ist, XD3 RGB ohne CORSAIR iCUE Commander PRO zu verwenden, wird dadurch die automatische Steuerung der Pumpendrehzahl in der CORSAIR iCUE-Software entfernt. Die Pumpendrehzahl kann manuell vom Motherboard UEFI gesteuert werden, wenn der 4-polige Lüfter-PWM- Anschluss des XD3 RGB angeschlossen ist.

5. Wie viele RGB-Geräte kann ich auf einem CORSAIR-Controller mit einem einzelnen Kanal verketten?

CORSAIRempehlt,nichtmehralsdrei(3)RGB-GerätederHydroX-Serieanzuschließen,dieineinerReihe auf einem einzigen Kanal angeschlossen sind. Sie können jedoch einen (1) XC7/XC9 Wasserblock, zwei (2) XG7 RGB Wasserblöcke und eine (1) XD3 RGB Pumpeneinheit für insgesamt vier (4) Geräte anschließen. Mischen Sie CORSAIR-Lüfter oder RGB-LED-Streifen und CORSAIR HYDRO X-Produkte nicht auf demselben Kanal des Controllers. Verwenden Sie einen dedizierten Kanal für andere Komponenten. Abbildung 2 Abbildung 3 Abbildung 1

4. Schalten Sie das Gerät ein, indem Sie den ON-

Schalter am Netzteil drücken. Der Pumpenmotor wird mit Kühlmittel aus dem Reservoir gefüllt und beginnt, durch das System zu strömen. Schalten Sie das Gerät AUS, bevor das Reservoir entleert wird. Lassen Sie die Pumpe nicht trocken oder ohne Kühlmittel im reservoir laufen, da dies die Pumpe beschädigen wird (Abbildung 3)!

5. Wiederholen Sie die Schritte 2 und 3 bis das

benutzerdenierteKühlsystemvollist.CORSAIR empehlt,dasReservoirnichtmehralsca.0.5cm (1/5˝)vonobenzufüllen.

6. SobalddasSystemmitKühlmittelgefülltist,empehlt

CORSAIR, es für 24 Stunden laufen zu lassen, umd die in den Komponenten eingeschlossene Luft entfernt wird und sicherzustellen, dass keine Lecks im System vorhanden sind. Sobald Sie das System gründlich auf Dichtheit geprüft haben, schalten Sie das Netzteil AUS und trennen Sie die 24-polige PSU Jumper Bridge des ATX. Schließen Sie den Strom an andere Computer-Peripheriegeräte an und starten Sie den Computer.

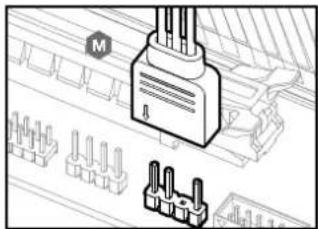

ANSCHLIESSEN DER XD3 RGB-BELEUCHTUNG AN DAS MOTHERBOARD

1. Verbinden Sie den XD3-RGB-Stecker mit der RGB-ADAPTERKABEL (M)-Buchse (Abbildung 1).

2. Verbinden Sie die Buchse des RGB-ADAPTERKABELS mit dem digitalen RGB-Header auf dem

Motherboard. Stellen Sie sicher, dass das RGB-ADAPTERKABEL mit dem Pfeil an + 5V auf dem Motherboard angeschlossen ist. (Abbildung 2). Mit dem Motherboard-Adapter kann die RGB-Beleuchtung nicht mit der iCUE-Software gesteuert werden.

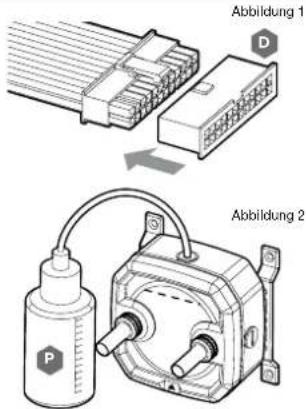

Abbildung 1 Abbildung 2 FÜLLEN UND VORBEREITUNG DES XD3 RGB

1. Ziehen Sie die Netzteilkabel von allen

Computerkomponenten mit Ausnahme des XD3 RGB 4-poligen Molex-Stromanschlusses ab. Stellen Sie sicher, dass das Netzteil ausgeschaltet ist, entweder an der Steckdose oder über den Kippschalter auf der Rückseite des Netzteils. Schließen Sie den mitgelieferten 24-poligen ATX-Jumper Bridge-Starter an das 24-polige ATX-Kabel des Netzteils an. Dadurch können Sie Ihren XD3 RGB einschalten, ohne den PC einzuschalten (Abbildung 1).

2. Trennen Sie den 4-poligen Lüfterstecker der XD3

RGB-Pumpe. Dadurch kann die Pumpe mit voller Leistung laufen, was das Ansaugen und Abzapfen der Luft erleichtert.

3. Füllen Sie den Reservoir durch die Öffnung
