Produkttyp	Flüssigkeitskühlerhalterung für Grafikkarte
Marke	Corsair
Modell	Hydro HG10 N780
Abmessungen (L × B × H)	244 mm × 100 mm × 31 mm
Gewicht	Ca. 150 g (Schätzung)
Material	Kunststoff und Metall
GPU-Kompatibilität	NVIDIA GeForce Grafikkarten (Modelle N780 und ähnliche)
Kühlerkompatibilität	Corsair Hydro Flüssigkeitskühler (H75, H105, H100i usw.)
Temperaturreduzierung	Bis zu 45 °C im Vergleich zum Originalkühler
Integrierter Lüfter	Nutzt den Originallüfter der Grafikkarte wieder
Abdeckhaube	Abnehmbar, lenkt den Luftstrom
Wärmeleitpads	Vormontiert zur Kühlung der Oberflächenkomponenten
Kit-Inhalt	Kartenschrauben, Abstandshalter, Handschrauben, Abdeckhaube usw.
Installation	Ersetzt den Originalkühler, befestigt Hydro-Kühler und Lüfter
Stromversorgung	Über den Lüfteranschluss der Grafikkarte
Geschwindigkeitsregelung	Automatisch über die GPU-Temperatur
Wartung	Wärmeleitpaste mit Isopropylalkohol und fusselfreiem Tuch reinigen
Sicherheit	Das Entfernen des Originalkühlers kann die GPU-Garantie ungültig machen; mit Vorsicht verwenden
Garantie	Siehe Garantie des GPU-Herstellers; Corsair haftet nicht für Schäden
Kundendienst	http://corsair.force.com für Rückgabeanfragen

Häufig gestellte Fragen - Hydro HG10 CORSAIR

Ist mein Hydro-Prozessorkühler mit der HG10-Halterung kompatibel?

Besuchen Sie die HG10-Produktseite auf Corsair.com, um die Kompatibilität mit Ihrem spezifischen Hydro-Kühlermodell zu überprüfen.

An wen wende ich mich, wenn meine Halterung bei Ankunft beschädigt ist?

Gehen Sie auf http://corsair.force.com und beantragen Sie eine Warenrücknahmegenehmigung (RMA) für einen Ersatz.

Welche Werkzeuge werden für die Installation benötigt?

Sie benötigen einen Kreuzschlitzschraubendreher und Isopropylalkohol mit einem fusselfreien Tuch zum Reinigen der alten Wärmeleitpaste.

Kann ich den Originallüfter meiner Grafikkarte wiederverwenden?

Ja, die HG10 ist dafür ausgelegt, den Standardlüfter (Blower) Ihrer GPU zusammen mit der mitgelieferten Abdeckhaube zu verwenden.

Funktioniert die HG10-Halterung mit einem Hydro H100i-Kühler?

Ja, bei quadratischen Pumpen wie dem H100i ist kein Abstandshalter erforderlich.

Wie wechsle ich die Wärmeleitpaste bei der Installation?

Reinigen Sie die alte Paste mit Isopropylalkohol und einem Wattestäbchen, tragen Sie dann eine dünne Schicht neuer Paste auf die GPU auf.

Was ist der Unterschied zwischen kurzen Abstandshaltern und keinem Abstandshalter?

Kurze Abstandshalter werden für Hydro-Kühler mit quadratischem Kopf wie H75/H105 verwendet. Bei H100i und ähnlichen ist kein Abstandshalter erforderlich.

Reduziert die HG10-Halterung die Lüfterlautstärke?

Ja, die automatische Temperaturregelung reduziert die Lüftergeschwindigkeit bei geringer GPU-Auslastung und sorgt so für einen leiseren Betrieb.

Kann ich die HG10 auf einer AMD Radeon-Karte installieren?

Nein, die HG10 N780 ist speziell für NVIDIA GeForce-Karten der N780-Serie ausgelegt. Überprüfen Sie die Kompatibilitätsliste auf Corsair.com.

Was tun, wenn der Lüfter nach der Installation nicht läuft?

Stellen Sie sicher, dass das Lüfterkabel korrekt an der Grafikkarte angeschlossen ist und die Abdeckhaube richtig befestigt ist.

BEDIENUNGSANLEITUNG Hydro HG10 CORSAIR

Herzlichen Glückwunsch: 20

Spezifikationen der Halterung: 20

Inhalt Zubehörkit: 20

Merkmale der Halterung: 21

Garantie: 22

Entfernen Sie den Kühlkörper: 22

Entfernen Sie das Gebläse: 23

Installieren Sie das Gebläse: 23

Installieren Sie die Lüfterhaube: 24

Bringen Sie die Halterung an: 24

Bringen Sie die Halteklammer des Hydro CPU-Kühlers an: 25

Installieren Sie die Abstandshalter des Hydro CPU-Kühlers: 25

Installieren Sie den Hydro CPU-Kühler: 26

Häufig gestellte Fragen: 27

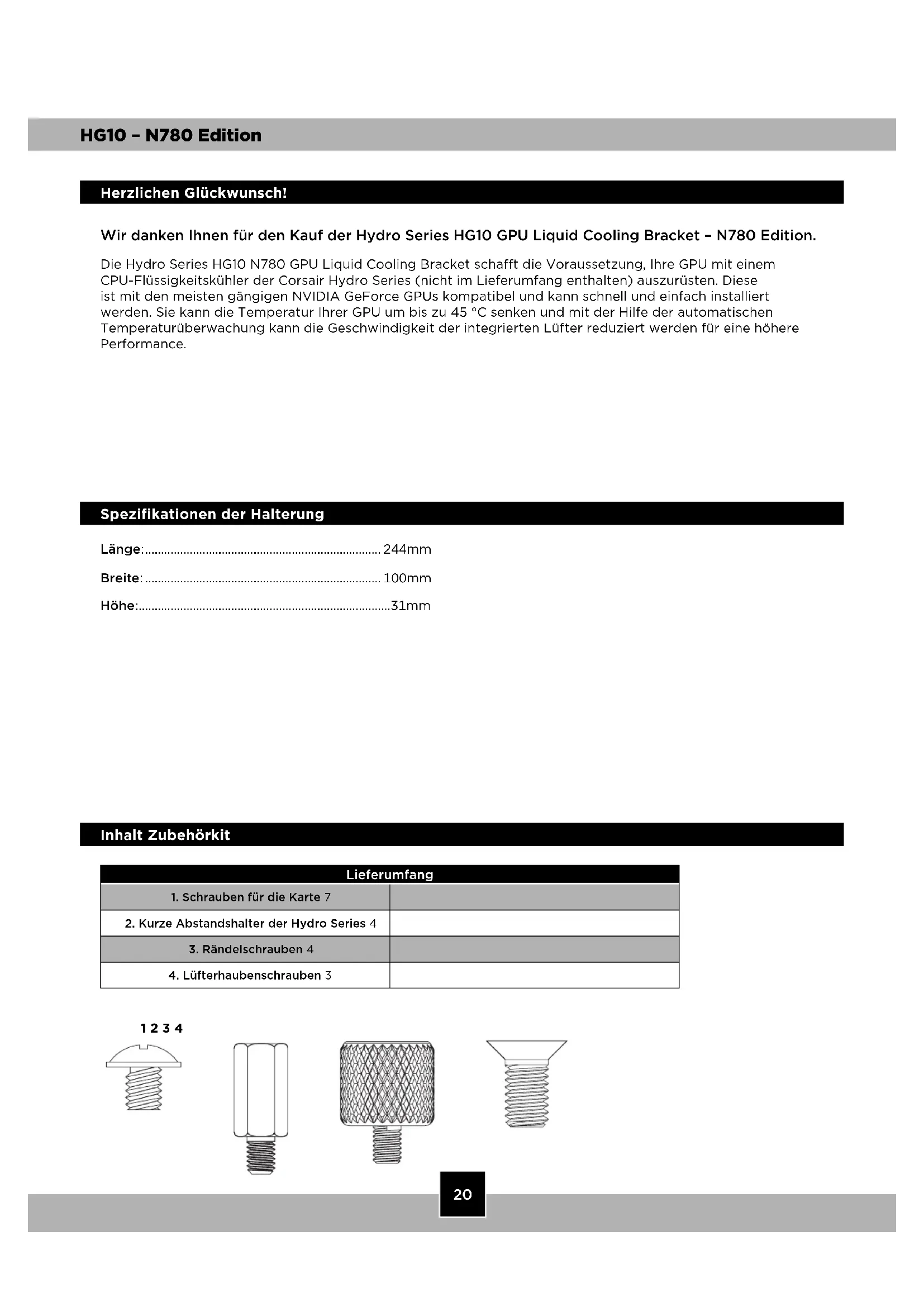

Herzlichen Glückwunsch!

Wir danken Ihnen für den Kauf der Hydro Series HG10 GPU Liquid Cooling Bracket - N780 Edition.

Die Hydro Series HG10 N780 GPU Liquid Cooling Bracket schafft die Voraussetzung, Ihre GPU mit einem CPU-Flüssigkeitskühler der Corsair Hydro Series (nicht im Lieferumfang enthalten) auszurüsten. Diese ist mit den meisten gängigen NVIDIA GeForce GPUs kompatibel und kann schnell und einfach installiert werden. Sie kann die Temperatur Ihrer GPU um bis zu 45 °C senken und mit der Hilfe der automatischen Temperaturüberwachung kann die Geschwindigkeit der integrierten Lüfter reduziert werden für eine höhere Performance.

Spezifikationen der Halterung

Länge: 244mm

Breite: 100mm

Höhe: 31mm

Inhalt Zubehörkit

Lieferumfang
1. Schrauben für die Karte 7
2. Kurze Abstandshalter der Hydro Series 4
3. Rändelschrauben 4
4. Lüfterhaubenschrauben 3

Merkmale der Halterung

A. Wiederverwendung des GPU-Lüfters mit der abnehmbaren Lüfterhaube.
B. Stilisierte Kühlerhalterung, die mit allen CPU-Flüssigkeitskühlern der Hydro Series kompatibel ist.
C. Vorinstallierte Thermal Pads kühlen die Oberfläche der PCB-Komponenten.

Garantieinformationen entnehmen Sie bitte dem Benutzerhandbuch des Herstellers Ihrer GPU. Durch Entfernen des Kühlkörpers erlischt möglicherweise die Garantie. Corsair übernimmt keine Verantwortung für GPUs, die durch die Verwendung der Hydro Series HG10 GPU Liquid Cooling Bracket beschädigt oder zerstört wurden.

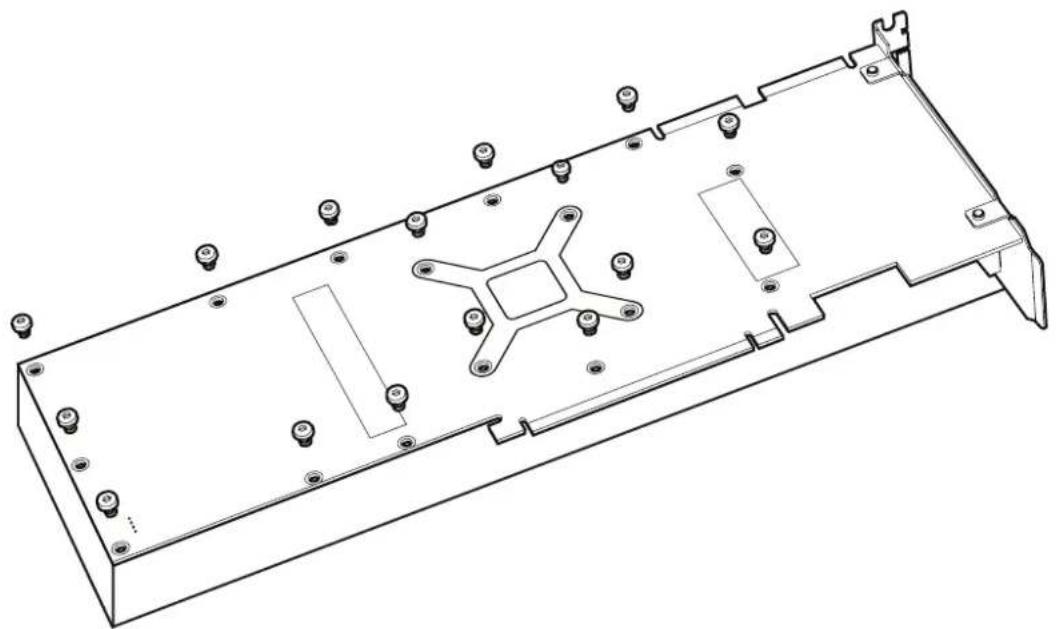

1. Entfernen Sie den Kühlkörper

Deinstallieren Sie als Erstes vorsichtig den Kühlkörper Ihrer Karte, indem Sie alle Schrauben der Unterseite und der Kartenhalterung entfernen. Heben Sie den Kühlkörper anschließend vorsichtig von der Karte ab und ziehen Sie das Gebläse ab. Entfernen Sie überschüssiges Thermalband, das sich noch an der Grafikkarte befindet, und reinigen Sie den GPU-Die (Siliziumkern) von restlicher Wärmeleitpaste.

Wir empfehlen, die Wärmeleitpaste vom Die mit Wattebäuschen, Tupfern oder Pads mit hochreinem Isopropyl-Alkohol abzuwischen.

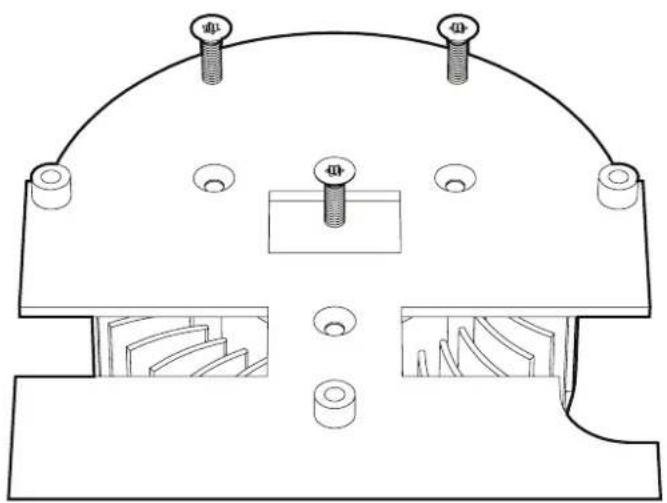

2. Entfernen Sie das Gebläse

Lösen Sie die drei Schrauben an der Unterseite des ausgesteckten Gebläses und heben Sie es vom Kühlkörper ab. Achten Sie darauf, die Schrauben des Kühlkörpers aufzubewahren. Wir verwenden sie im nächsten Schritt.

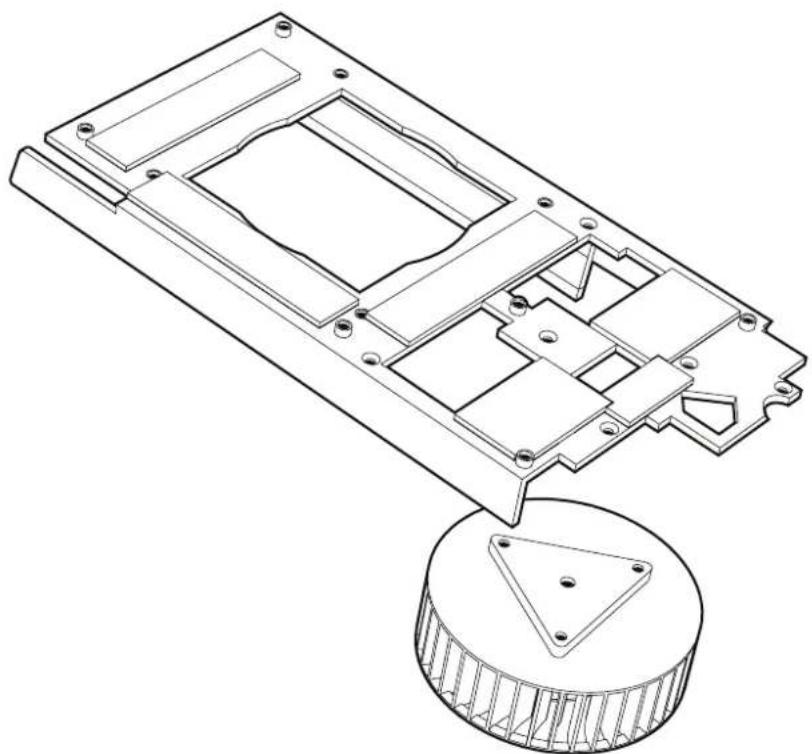

3. Installieren Sie das Gebläse

Führen Sie das Lüfterkabel durch die HG10 Halterung und sichern Sie das Gebläse an der Halterung mit den Schrauben des vorherigen Schrittes.

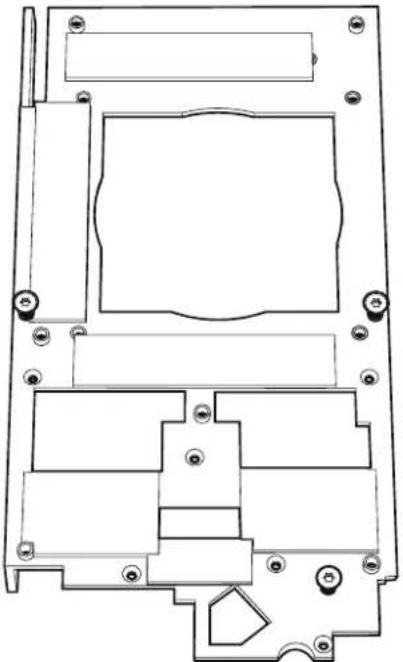

4. nstallieren Sie die Lüfterhaube

Nun, mit installiertem Gebläse auf der Halterung, platzieren Sie die HG10 Lüfterhaube auf die Halterung und ziehen Sie die vier Schrauben an.

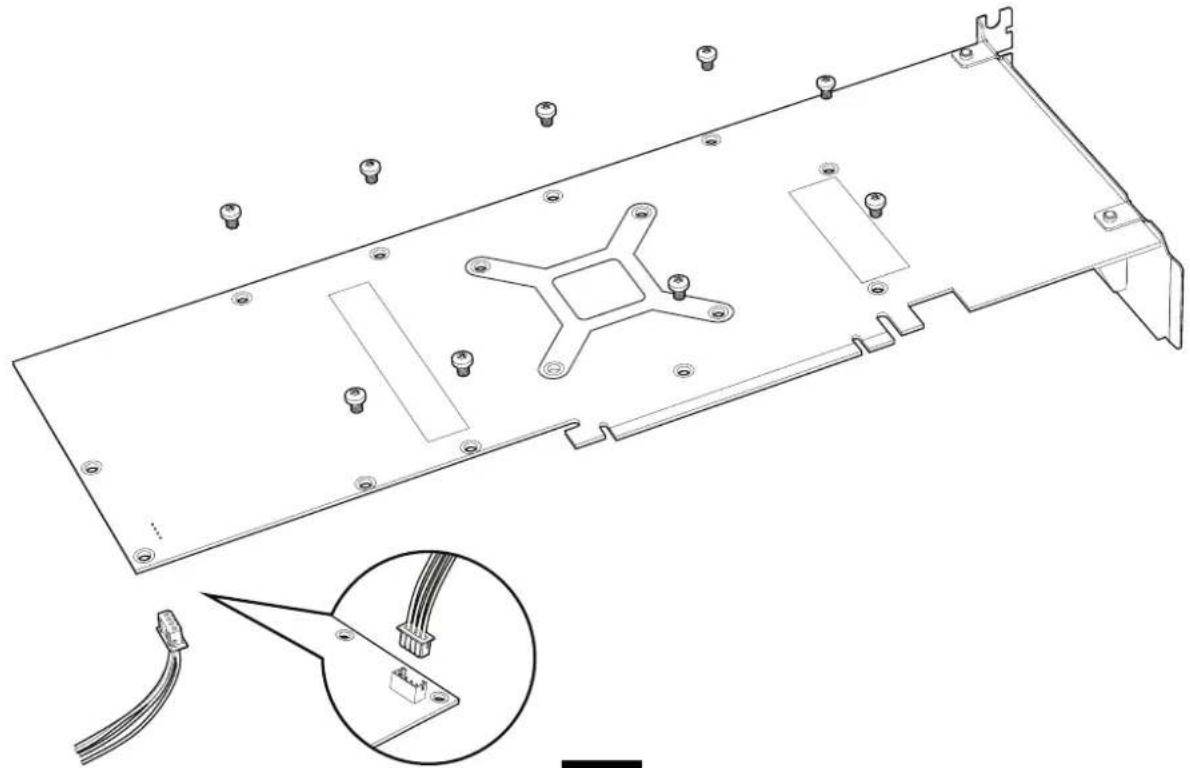

5. Bringen Sie die Halterung an

Schließen Sie das Stromkabel des Gebläses wieder an der Karte an und montieren Sie die Halterung auf der Karte. Verwenden Sie als Nächstes die im Lieferumfang enthaltenen M3 Schrauben, um die Halterung zu sichern. Ziehen Sie die Schrauben mit der Hand an, bis die Halterung fest sitzt. Vermeiden Sie ein Überdrehen.

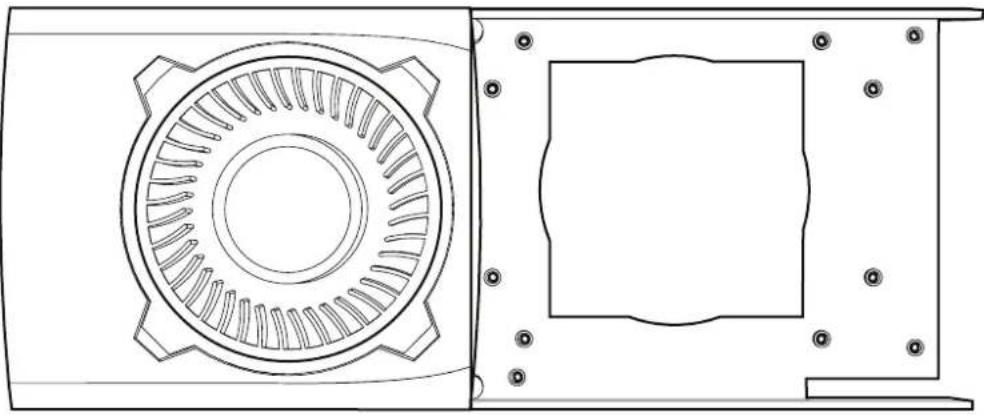

6. Bringen Sie die Halteklammer des Hydro CPU-Kühlers an

Nun, mit montierter HG10, können Sie entweder die AMD- oder die Intel-Halteklammer der Hydro Series CPU-Flüssigkeitskühler verwenden, um die Karte zu befestigen.

7. Installieren Sie die Abstandshalter des Hydro CPU-Kühlers

Wählen Sie anschließend aus, welche Abstandshalter in der HG10 installiert werden sollen.

Für die CPU-Wasserkühlern der Corsair Hydro Series mit abgerundeten Pumpemkopf (wie z. B. H75 oder H105), verwenden Sie den kurzen Abstandhalter.

Für die CPU-Wasserkühlern der Corsair Hydro Series mit abgerundeten Pumpemkopf (wie z. B. H75 oder H105), sind keine Abstandhalter notwendig.

kurzer Abstandshalter

8. Installieren Sie den Hydro CPU-Kühler

Sichern Sie schließlich die Halteklammer des Hydro CPU-Kühlers mit den im Lieferumfang enthaltenen Rändelschrauben

Die Installation ist abgeschlossen

Weitere Informationen zu den Montagestellen finden Sie im Handbuch der CPU-Flüssigkeitskühlung der Hydro Series oder auf der Produktseite auf Corsair.com.

Häufig gestellte Fragen

1. Passt mein CPU-Kühler der Hydro Series in meinen HG10?

Informationen zur Kompatibilität finden Sie auf Corsair.com unter der HG10-Produktseite.

1. An wen kann ich mich wenden, wenn ich eine beschädigte Halterung erhalten habe oder meine GPU nicht mehr funktioniert?

Da wir keinen GPU-Support anbieten, besuchen Sie bitte http://corsair.force.com und fordern Sie eine RMA (Nummer für die Materialrücksendung) an, damit wir die beschädigte Halterung ersetzen können. Setzen Sie sich für die GPU-Fehlerbehebung mit dem Hersteller Ihrer GPU in Verbindung.
