Hydro HG10 - Sistema de refrigeración para hardware CORSAIR - Manual de uso y guía de instrucciones gratis

Tipo de producto	Soporte de refrigeración líquida para tarjeta gráfica
Marca	Corsair
Modelo	Hydro HG10 N780
Dimensiones (L × An × Al)	244 mm × 100 mm × 31 mm
Peso	Aproximadamente 150 g (estimación)
Material	Plástico y metal
Compatibilidad GPU	Tarjetas gráficas NVIDIA GeForce (modelos N780 y similares)
Compatibilidad refrigerador	Refrigeradores líquidos Corsair Hydro (H75, H105, H100i, etc.)
Reducción de temperatura	Hasta 45 °C en comparación con el disipador original
Ventilador integrado	Reutiliza el ventilador original de la tarjeta gráfica
Cubierta de escape	Desmontable, guía el flujo de aire
Almohadillas térmicas	Preinstaladas para enfriar los componentes de superficie
Contenido del kit	Tornillos de tarjeta, separadores, tornillos de mano, cubierta de escape, etc.
Instalación	Reemplaza el disipador original, fija el refrigerador Hydro y el ventilador
Alimentación	A través del conector de ventilador de la tarjeta gráfica
Control de velocidad	Automático a través de la temperatura GPU
Mantenimiento	Limpiar la pasta térmica con alcohol isopropílico y un paño sin pelusa
Seguridad	La extracción del disipador original puede anular la garantía del GPU; usar con precaución
Garantía	Consulte la garantía del fabricante del GPU; Corsair no es responsable de los daños
Servicio al cliente	http://corsair.force.com para solicitudes de devolución

Preguntas frecuentes - Hydro HG10 CORSAIR

¿Mi refrigerador de procesador Hydro será compatible con el soporte HG10?

Consulte la página del soporte HG10 en Corsair.com para verificar la compatibilidad con tu modelo específico de refrigerador Hydro.

¿A quién debo dirigirme si mi soporte llega dañado?

Visita http://corsair.force.com y solicita una autorización de devolución (RMA) para un reemplazo.

¿Qué herramientas se necesitan para la instalación?

Necesitarás un destornillador Phillips y alcohol isopropílico con un paño sin pelusa para limpiar la pasta térmica vieja.

¿Puedo reutilizar el ventilador original de mi tarjeta gráfica?

Sí, el HG10 está diseñado para reutilizar el ventilador común (blower) de tu GPU con la cubierta de escape incluida.

¿El soporte HG10 funciona con un refrigerador Hydro H100i?

Sí, para bombas cuadradas como H100i, no se necesita ningún separador.

¿Cómo reemplazar la pasta térmica durante la instalación?

Limpia la pasta vieja con alcohol isopropílico y un hisopo de algodón, luego aplica una capa fina de pasta nueva en el GPU.

¿Cuál es la diferencia entre los separadores cortos y ningún separador?

Los separadores cortos se usan para refrigeradores Hydro de cabeza cuadrada como H75/H105. Para H100i y similares, no se requieren separadores.

¿El soporte HG10 reduce el ruido del ventilador?

Sí, el control automático de temperatura reduce la velocidad del ventilador cuando el GPU está poco exigido, ofreciendo un funcionamiento más silencioso.

¿Puedo instalar el HG10 en una tarjeta AMD Radeon?

No, el HG10 N780 está diseñado específicamente para tarjetas NVIDIA GeForce de la serie N780. Consulta la lista de compatibilidad en Corsair.com.

¿Qué hago si el ventilador no gira después de la instalación?

Verifica que el cable del ventilador esté correctamente conectado a la tarjeta gráfica y que la cubierta de escape esté bien fijada.

MANUAL DE USUARIO Hydro HG10 CORSAIR

Especificaciones del soporte....38

Contenido del kit de accesorios....38

Características del soporte....39

Información de garantía......40

Retirada del disipador de calor....40

Retirada del ventilador radial....41

Instalación del ventilador radial....41

Instalación del aro de refuerzo del ventilador 42

Instalación del soporte....42

Instalación del soporte de montaje del refrigerador para CPU Hydro 43

Instalación de los separadores del refrigerador para CPU Hydro 43

Instalación del refrigerador para CPU Hydro....44

Preguntas más frecuentes....45

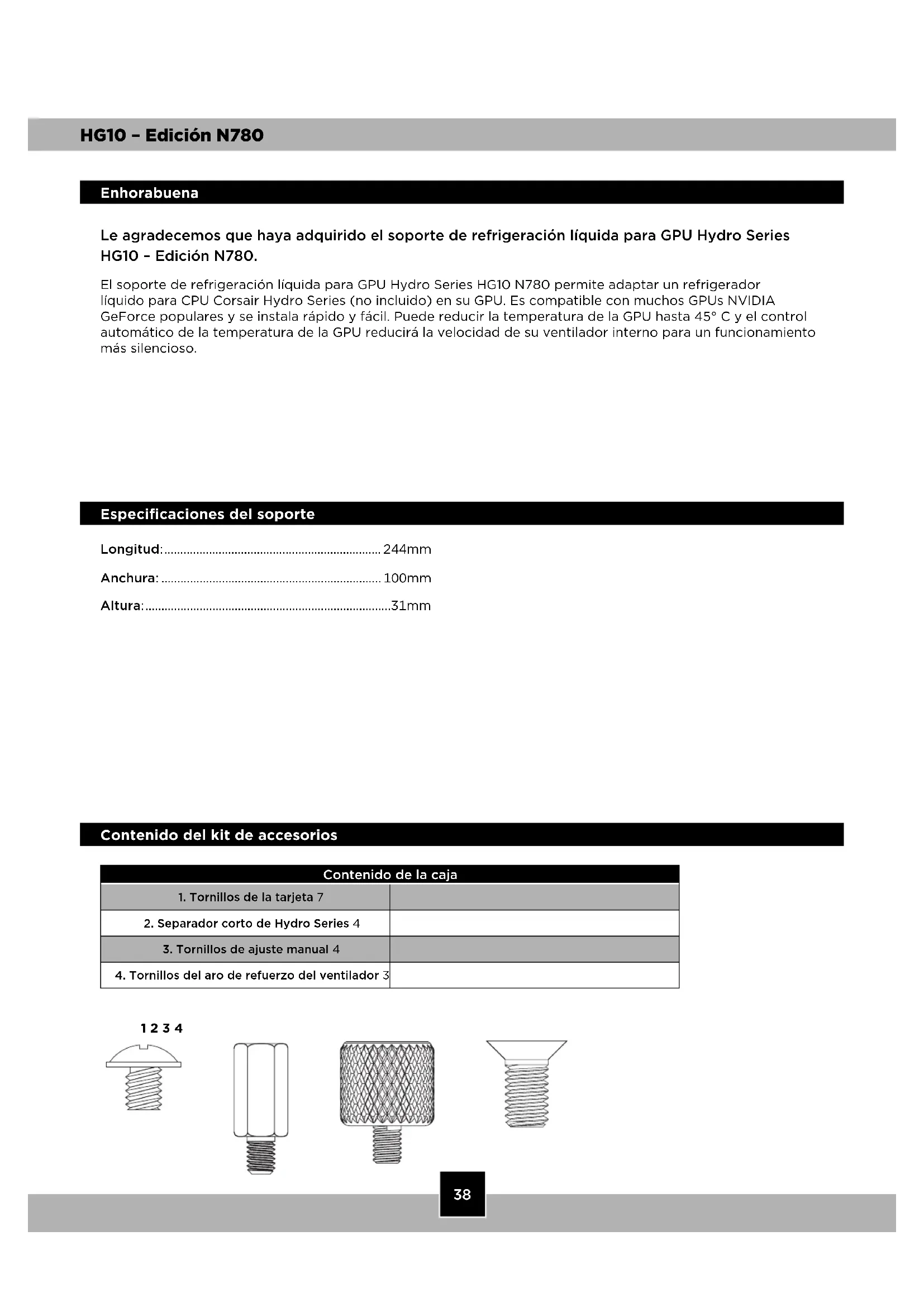

Enhorabuena

Le agradecemos que haya adquirido el soporte de refrigeración líquida para GPU Hydro Series HG10 - Edición N780.

El soporte de refrigeración líquida para GPU Hydro Series HG10 N780 permite adaptar un refrigerador líquido para CPU Corsair Hydro Series (no incluido) en su GPU. Es compatible con muchos GPUs NVIDIA GeForce populares y se instala rápido y fácil. Puede reducir la temperatura de la GPU hasta 45° C y el control automático de la temperatura de la GPU reducirá la velocidad de su ventilador interno para un funcionamiento más silencioso.

Especificaciones del soporte

Longitud: 244mm

Anchura: 100mm

Altura: 31mm

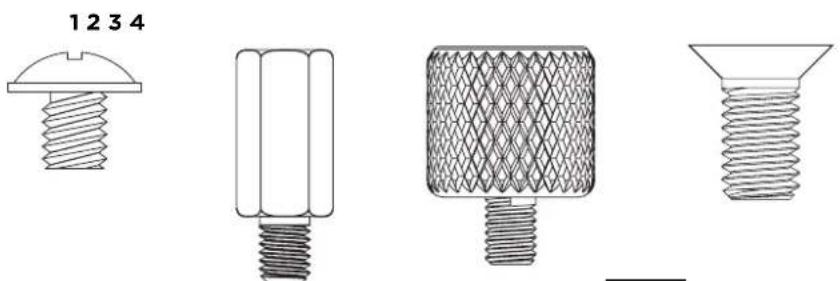

Contenido del kit de accesorios

Contenido de la caja
1. Tornillos de la tarjeta 7
2. Separador corto de Hydro Series 4
3. Tornillos de ajuste manual 4
4. Tornillos del aro de refuerzo del ventilador 3

Características del soporte

A. Reutilice el ventilador de la GPU con el aro de refuerzo del ventilador extraíble.
B. Estilizado soporte de refrigeración compatible con todos los refrigeradores líquidos Hydro Series.
C. Las almohadillas térmicas preinstaladas ayudan a enfriar los componentes de las placas impresas de la superficie.

Información de garantía

Consulte en el manual del fabricante de la GPU la información referente a la garantía. La retirada del disipador de calor puede invalidar la garantía. Corsair no se responsabiliza de ninguna GPU dañada o destruida debido al uso del soporte para refrigeración líquida de GPU de Hydro Series HG10.

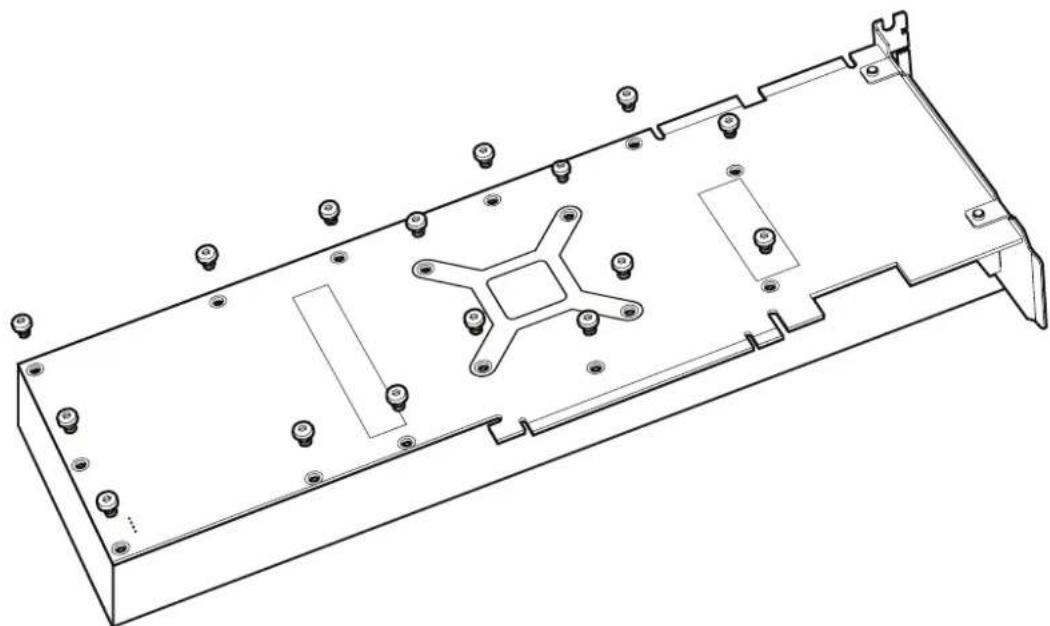

1. Retirada del disipador de calor

En primer lugar, desinstale con cuidado el disipador de calor de la tarjeta retirando todos los tornillos en la parte superior y del soporte de la tarjeta. Una vez retirados todos los tornillos, levante y retire con cuidado el disipador de calor de la tarjeta y desconecte el ventilador. Retire cualquier exceso de almohadilla térmica que siga fijada a la tarjeta gráfica y limpie cualquier resto de pasta térmica en la matriz de la GPU.

Recomendamos el uso de algodón, bastoncillos de algodón o gasas impregnados con alcohol isopropílico de gran pureza cuando retire los restos de pasta térmica de la matriz.

2. Retirada del ventilador radial

Cuando el ventilador radial se ha desconectado, retírelo del disipador de calor desatornillando los tres tornillos que se encuentran debajo del ventilador radial. Asegúrese de mantener separados los tornillos del disipador de calor; se utilizarán en el paso siguiente.

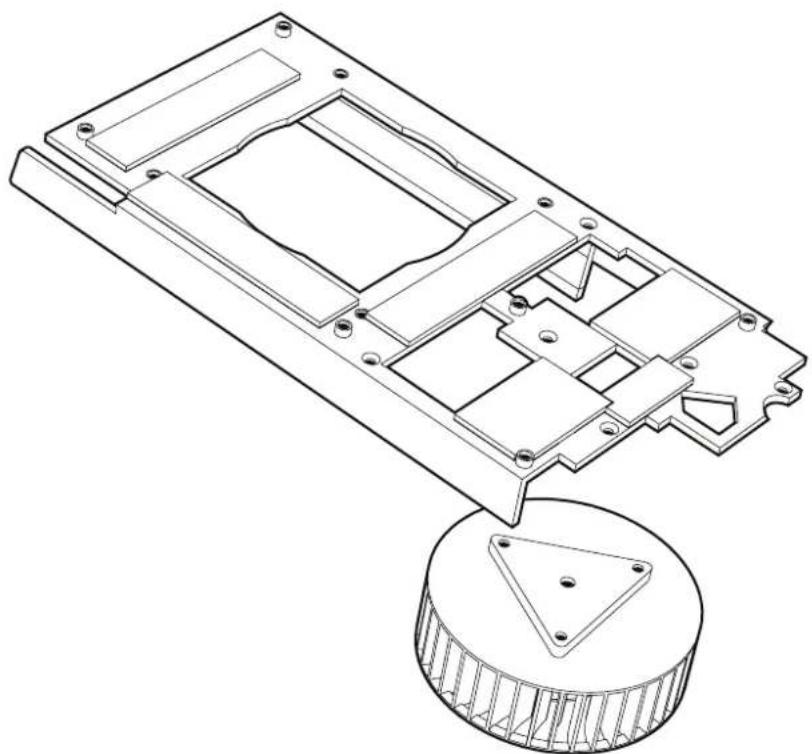

3. Instalación del ventilador radial

A continuación, pase el cable del ventilador radial por el soporte HG10 y asegure el ventilador radial al soporte con los mismos tornillos del paso anterior.

4. Instalación del aro de refuerzo del ventilador

Ahora que ya está instalado el ventilador radial en el soporte, coloque el aro de refuerzo del ventilador HG10 en el soporte y apriete los cuatro tornillos para asegurarlo.

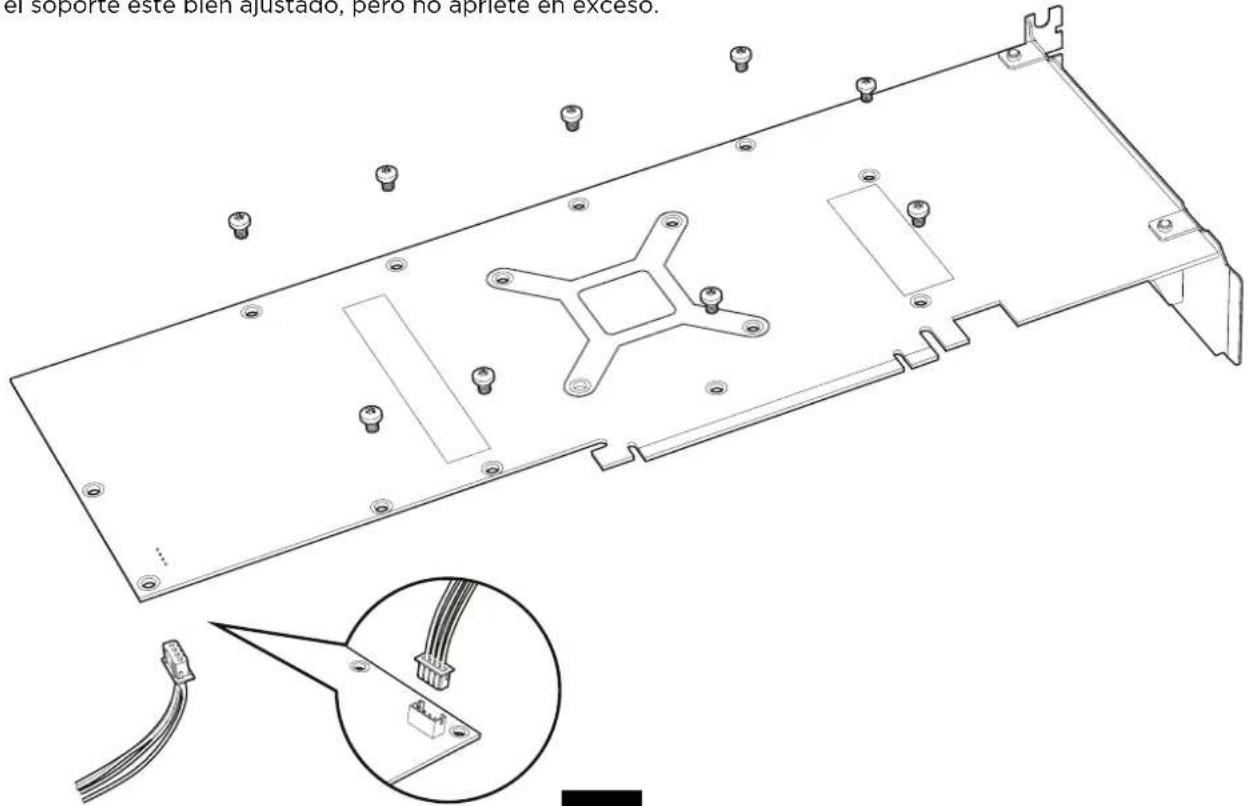

5. Instalación del soporte

Vuelva a conectar el cable de alimentación del ventilador radial a la tarjeta y monte el soporte en la tarjeta. A continuación, con los tornillos M3 suministrados asegure el soporte. Apriete manualmente los tornillos hasta que el soporte esté bien ajustado, pero no apriete en exceso.

er soporte este bien ajustado, pero no apriete en exceso.

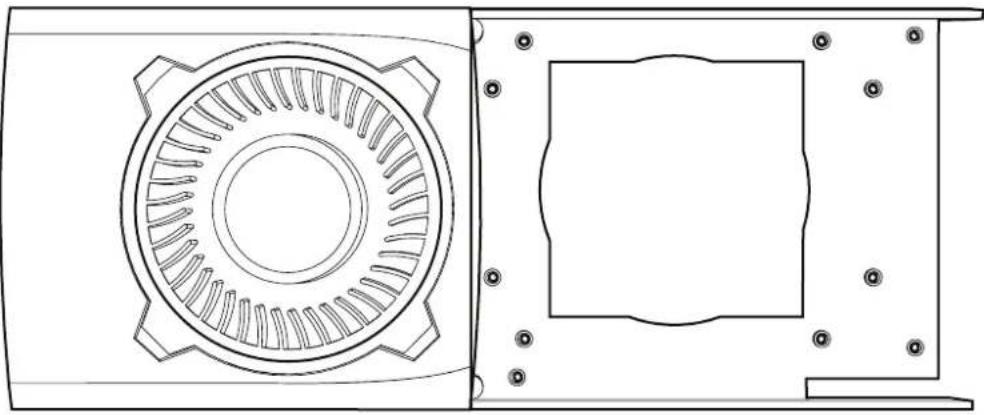

6. Instalación del soporte de montaje del refrigerador para CPU Hydro

Ahora que el HG10 está montado, puede utilizar el soporte de montaje Intel o AMD de un refrigerador líquido para CPU Hydro Series para fijarlo a la tarjeta.

7. Instalación de los separadores del refrigerador para CPU Hydro

A continuación, seleccione los separadores que desea instalar en el HG10.

En los refrigeradores líquidos Corsair Hydro Series con cabezales de bomba con forma redonda (como el H75 o el H105) utilice los separadores cortos.

En los refrigeradores líquidos Corsair Hydro Series con cabezales de bomba con forma cuadrada (como el H100i) no se requieren separadores.

Separadores cortos

8. Instalación del refrigerador para CPU Hydro

Finalmente, asegure el soporte de montaje del refrigerador para CPU Hydro con los tornillos de ajuste manual suministrados.

Instalación completa

Consulte el manual del refrigerador líquido para CPU Hydro Series o la página del producto HG10 en Corsair. com para obtener más información concerniente a las ubicaciones de montaje.

Preguntas más frecuentes

1. ¿Se adaptará mi refrigerador para CPU Hydro Series a mi HG10?

Visite Corsair.com y consulte en la página del producto HG10 la información de compatibilidad.

1. ¿Con quién debo ponerme en contacto si recibo mi soporte dañado o mi GPU ya no funciona?

Aunque no proporcionamos soporte para la GPU, visite http://corsair.force.com y solicite un RMA para que podamos reemplazar el soporte dañado. Póngase en contacto con el fabricante de la GPU para solucionar problemas con relación a este dispositivo.
