MANUAL DE USUARIO XD3 RGB CORSAIR

PREREQUISITI (NON INCLUSO)

Esta guía rápida para empezar es una guía general de instalación y no cubre los detalles específicos de la carcasa individual o del montaje del radiador.

CORSAIR le recomienda que realice una prueba de estanqueidad de su sistema de refrigeración personalizado durante al menos 24 horas para asegurarse de que el sistema está sellado de forma segura y funciona de forma fiable. La garantia de CORSAIR no cubre ningún daño de hardware que resulte de un ensamblaje mal ejecutado, inapropiado o precipitado de su sistema de enfinamiento de agua personalizado.

El desmontaje de los productos CORSAIR HYDRO X es altamente desaconsejado debido al complejo diseño de los componentes. Tal acción puede resultar en daños mecánicos, eléctricos o químicos irreparables que pueden anular la garantía.

Para obtener una lista exacta y actualizada de la compatibilidad de los productos, consulte la página web de CORSAIR.

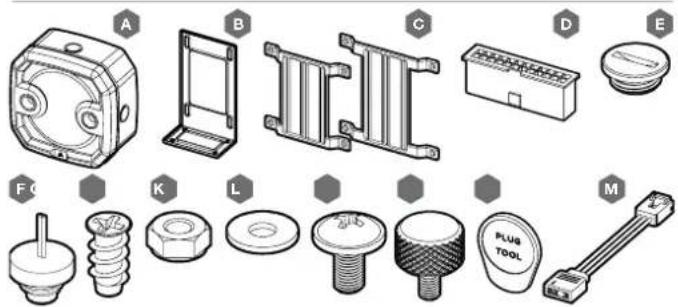

CONTENIDO DEL PAQUETE

A B C D E F K L M PLUS TOOL

A-x1 BOMBA/DEPÓSITO XD3 RGB

B - x1 SOPORTE DE MONTAJE PERPENDICULAR

C — x1 PLACA ADAPTADORA PARA MONTAJE DEL VENTILADOR DE 120mm y 140mm

D — x1 ATX 24 - JUMPER DE PUENTE DE PINES PSU

E - x3 TAPONES CORSAIR G1/4"

F — x1 TAPÓN SONDA DE TEMPERATURA CORSAIR G1/4"

G — x4 TORNILLO AUTORROSCANTE DE VENTILADOR

H - x4 TUERCA HEXAGONAL M4

1 - x4 ARANDELA M4

J - x4 TORNILLO M4x8mm

K - x8 TORNILLO DE MARIPOSA M3

L - x1 HERRAMIENTA PARA TAPONES

M - x1 CABLE ADAPTADOR RGB

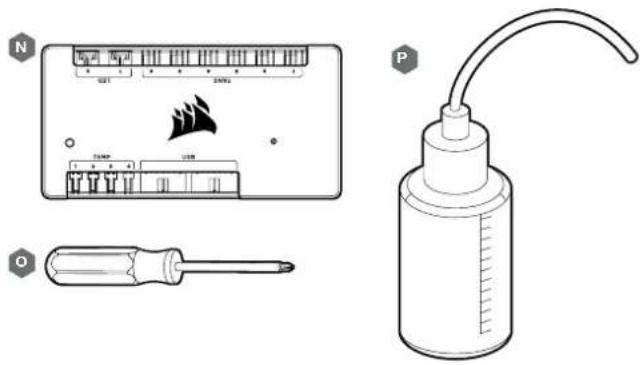

PRERREQUISITOS (NO INCLUIDOS)

N — CONTROLADOR INTELIGENTE DE ILUMINACIÓN RGB Y VELOCIDAD DEL VENTILADOR CORSAIR ICUE COMMANDER PRO
O — DESTORNILLADOR PHILLIPS
P — FRASCO DE LLENADO Y REFRIGERANTE CORSAIR XL5

Nota: CORSAIR iCUE Commander PRO o CORSAIR Lighting Node PRO son necesarios para accionar y controlar la iluminación LED RGB. Es necesario el CORSAIR iCUE Commander PRO para el control automático de la bomba y para la monitorización de la temperatura del líquido mediante el paquete de software iCUE.

ESPAÑOL

MONTAR EL XD3 RGB AL SOPORTE DE MONTAJE PERPENDICULAR MONTAR EL XD3 RGB A LA PLACA ADAPTADORA PARA EL MONTAJE DEL VENTILADOR

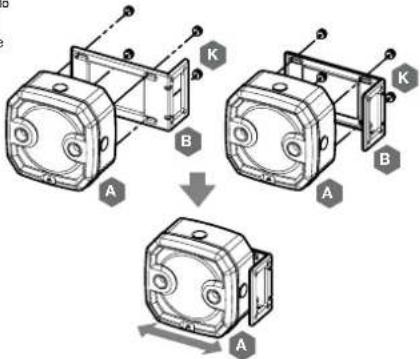

1. Asegurar el soporte de montaje perpendicular (B) al XD3 RGB (A) usando cuatro (4) tomillos de mariposa M3 (K).
2. El soporte de montaje perpendicular se puede orientar de dos maneras y permite el movimiento libre a lo largo del eje horizontal.

1. Asegurar el XD3 RGB (A) con el soporte de montaje perpendicular a una placa adaptadora para el montaje del ventilador de 120mm o 140mm (C) usando cuatro tornillos de mariposa M3 (K).

2. Los soportes adaptadores del ventilador se pueden montar horizontal o verticalmente, permitiendo así el movimiento libre a lo largo del eje horizontal o vertical (dependiendo de la orientación).

3. Colocar el XD3 RGB (A) en la placa adaptadora para el montaje del ventilador de 120mm o 140mm (C). Asegurar el XD3 RGB a la placa adaptadora para el montaje del ventilador usando cuatro tornillos de mariposa M3 (K).

4. Los soportes adaptadores del ventilador se pueden montar horizontal permitiendo así el movimiento libre a lo largo del eje horizontal.

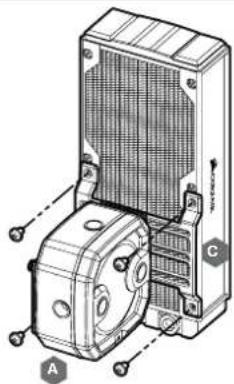

Asegurar el XD3 RGB (A) con la placa adaptadora para el montaje del ventilador preinstalada de 120mm o 140mm (C) al radiador CORSAIR XR con los cortos M4XP0.7 de 6mm (0.25') suministrados con el propio radiador CORSAIR XR.

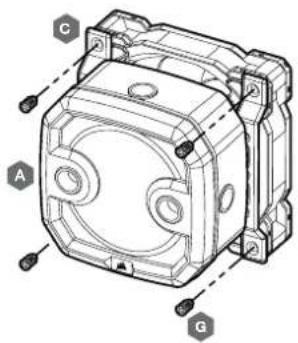

Asegurar el XD3 RGB (A) con la placa adaptadora para el montaje del ventilador preinstalada de 120mm o 140mm (C) a un ventilador usando cuatro tornillos de ventilador autorroscantes (G) suministrados.

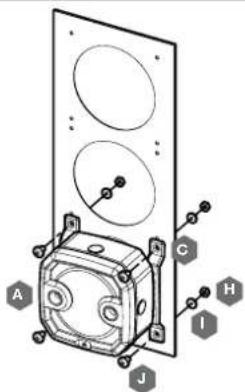

Asegurar el XD3 RGB (A) con la placa adaptadora para el montaje del ventilador de 120mm o 140mm (C) a una abertura de un ventilador de caja. Usar los tornillos M4x8mm (J) suministrados junto con las arandelas (I) y las tuercas hexagonales M4 (H).

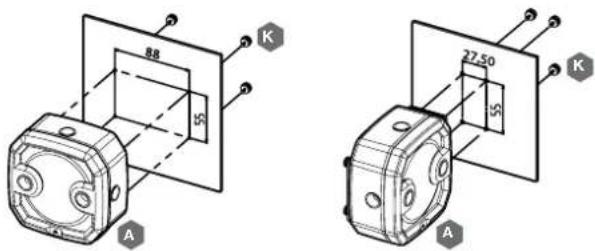

Localizar en el chasis el patrón de orificios recortados adecuados que se ajuste al patrón de orificios 88mm x 55mm (si se monta directamente el XD3 RGB) o 27.5mm x 55mm si se usa el soporte de montaje perpendicular.

Si no hay patrones de orificios disponibles, existe la opción de perforar los orificios usando una broca de ∅3,4mm - ∅4mm. Asegurar la unidad al atornillar cuatro tornillos de mariposa M3 (K).

88 15 A 27.50 15 K K A

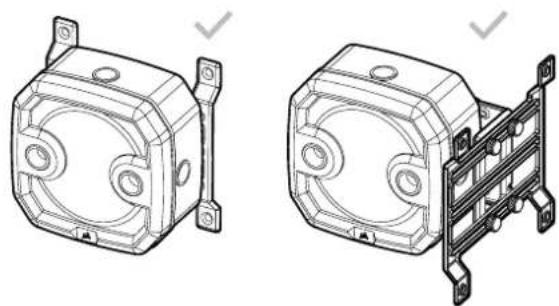

ORIENTACIÓN DE MONTAJE XD3 RGB

El XD3 RGB se debe instalar verticalmente (véase la foto más abajo).

FINALIZACIÓN DE LA CONFIGURACIÓN

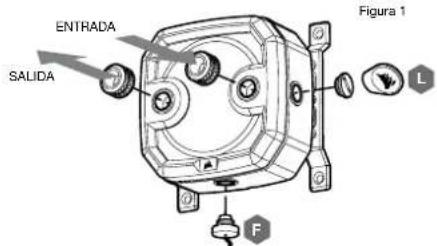

1. Instale los dos (2) accesorios de tipo roscado CORSAIR XF G1/4 BSPP apropiados (no incluidos) en los puertos del depósito y apriételos a mano. No utilice ninguna herramienta (por ejemplo, alicates) (Figura 1).

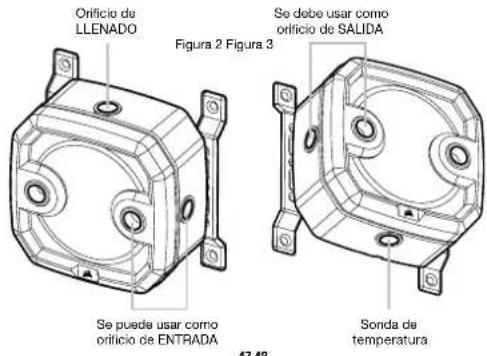

2. Es obligatorio utilizar el puerto frontal izquierdo como puerto de SALIDA y cualquier otro puerto inferior como entrada. El puerto de ENTRADA (retorno) recomendado está marcado en la imagen de abajo. Opcionalmente, también puede utilizar el Puerto superior G1/4 con tubo integrado como línea de ENTRADA (retorno) (Figura 2 y 3).
3. Instale el tapón del sensor de temperatura CORSAIR G1/4 (F) en el puerto G1/4 ubicado en la base de la unidad. No instale el sensor de temperatura en ninguno de los puertos superiores.
4. Cierre los tres (3) puertos restantes abiertos (no utilizados) con los tapones CORSAIR G1/4 incluidos y apriételos con una moneda (Plug Tool) (L). Absténgase de utilizar un destornillador, ya que podría dañar la superficie de los tapones.

ENTRADA SALIDA Figura 1 L F

Orificio de LLENADO Se puede usar como orificio de ENTRADA Se debe usar como orificio de SALIDA Figura 2 Figura 3 Sonda de temperatura 47.48

47 48

CONEXIÓN DE LA BOMBA Y USO DE LA ILUMINACIÓN DIGITAL RGB INTEGRADA

Para utilizar la iluminación RGB integrada en el XD3 RGB se necesita un CORSAIR ICUE Commander PRO o un Lighting Node PRO (cualquiera de los dos). El software CORSAIR ICUE se utiliza para programar efectos visuales. Es necesario el CORSAIR ICUE Commander PRO para el control automático de la bomba y para la monitorización de la temperatura del líquido usando el paquete de software ICUE".

La bomba/depósito XD3 RGB puede conectarse al controlador CORSAIR apropiado directamente o en cadena con otros componentes RGB direcciones CORSAIR.

1. Identifique el conector RGB correcto en la unidad de bomba-deposito (Figura 1).

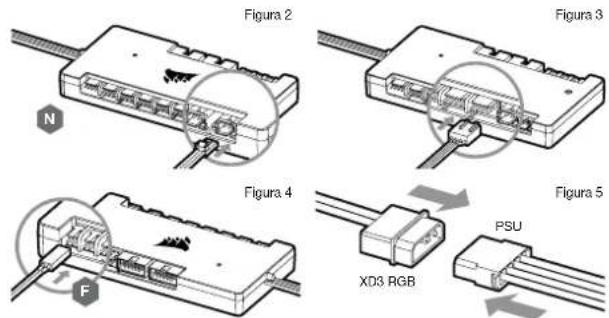

2. Inserte el conector RGB en un puerto CORSAIR ICUE Commander PRO o en un puerto de Nodo de iluminación PRO (Figura 2).
3. Descargue e instale el paquete de software CORSAIR iCUE desde el siguiente sitio web: https://www.corsair.com/icue. Configure los efectos visuales y luminosos siguiendo el manual del software iCUE.
4. Conecte el conector de 4 clavijas del ventilador de la bomba del XD3 RGB al puerto de ventilador #6 de su CORSAIR ICUE Commander PRO (Figura 3).
5. Correcte el sensor de temperatura del XD3 RGB al puerto de temperatura #1 de su CORSAIR ICUE Commander PRO (Figura 4).
6. Conecte el cable de alimentación principal del XD3 RGB enchufando un conector Molex de 4 clavijas desde la fuente de alimentación (Figura 5).

Figura 2 Figura 3 Figura 4 Figura 5 F XD3 RGB PSU

Figura 1

RPO de la ador Conexión directa (EN)

Conexión en cadena (al SIGUIENTE)

CONEXIÓN DE LA ILUMINACIÓN DEL XD3 RGB A LA PLACA BASE

1. Correcte el conector macho del XD3 RGB al conector hembra del CABLE ADAPTADOR RGB (M) (figura 1).

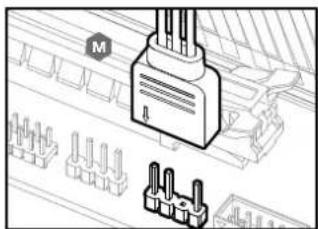

2. Conecte el conector hembra del CABLE ADAPTADOR RGB a la cabecera digital RGB en la placa base. Asegúrese de que la flecha del CABLE ADAPTADOR RGB esté enchufada a +5 V en la placa base (figura 2).
   Al usar el adaptador de la placa base no es posible controlar la iluminación RGB con el software iCUE.

XD3 RGB

LLENADO Y PREPARACIÓN DEL XD3 RGB

1. Desconecte los cables de alimentación de la fuente de alimentación de todos los componentes del ordenador, excepto el conector eléctrico Molex de 4 clavijas XD3 RGB. Asegúrese de que la PSU este APAGADA, ya sea en el enchufe o a través del conmutador situado en la parte posterior de la PSU. Conecte el puente conector de 24 clavijas ATX adjunto a su cable ATX de 24 clavijas PSU. Esto le permitirá encender el XD3 RGB sin necesidad de encender el PC (Figura 1).
2. Desenchufe el conector de 4 pines del ventilador de la bomba del XD3 RGB. Esto permitirá que la bomba funcione a plena potencia, permitiendo una preparación y purga de aire más fáciles.
3. Llenar el depósito por la abertura superior izquierda G1/4 con el refrigerante CORSAIR XL5 utilizando un frasco de llenado a unos 0.5cm (1/5) por debajo de la parte superior (Figura 2).

1. Encienda el equipo accionando el interruptor de encendido de la PSU. El motor de la bomba se cebará con el refrigerante del depósito y comenzará a fluir a través del sistema. APAGUE antes de vaciar el depósito. No deje que la bomba funcione en seco o sin refrigerante en el depósito, ya que esto dañana la bomba (Figura 3)!
2. Repita los pasos 2 y 3 hasta que su sistema de refrigeración personalizado está lleno. CORSAIR recomienda no llenar el depósito a más de 0.5cm (1/5) de la parte superior.
3. Una vez que el sistema está lleno de líquido refrigerante, CORSAIR recomienda ponerlo en marcha durante 24 horas para eliminar cualquier aire atrapado en los componentes y asegurarse de que no haya fugas en el sistema. Una vez que haya realizado una prueba de fugas completa del sistema. APAGUE la PSU y desconecte el puente conector de 24 pines ATX. Vuelva a conectar la energía a otros periféricos del ordenador e inicio el ordenador.

FAQ

1. ¿Puedo utilizar el XD3 RGB como pieza independiente?
   No, se trata de una bomba de refrigeración por agua con depósito integrado que requiere un sistema de refrigeración por agua completo y personalizado, incluyendo placas de refrigeración (bloques de agua) y radiador. Para más información, visite corsair.com.
2. ¿Puedo utilizar el XD3 RGB con un equipo de refrigeración por agua de aluminio? No, no es posible. Algunas piezas están hechas de cobre y latón y no deben mezclarse con aluminio.
3. ¿Puedo conectar la bornera RGB directamente a mi placa madre? Si puede - usando el CABLE ADAPTADOR RGB (M) incluido. Ver página 49 - CONEXIÓN DE LA ILUMINACIÓN DEL XD3 RGB A LA PLACA BASE.
4. ¿Se puede controlar la bomba XD3 RGB sin el uso del CORSAIR iCUE Commander PRO? Si bien es posible utilizar XD3 RGB sin un CORSAIR iCUE Commander PRO, al hacerlo se eliminará el control automático de velocidad de la bomba en el software CORSAIR iCUE. La velocidad de la bomba puede ser controlada manualmente por la placa madre UEFI cuando el conector PWM del ventilador de 4 pinas del XD3 RGB está conectado.
5. ¿Cuántos dispositivos RGB puedo conectar en cadena a un solo canal en un controlador CORSAIR?

CORSAIR recomienda que no conecte más de tres (3) dispositivos RGB de la serie Hydro X de cualquier tipo conectados en serie en un solo canal. Sin embargo, puede conectar un (1) bloque de agua XC7/ XC9, dos (2) oloques de agua XG7 RGB y una (1) unidad de bomba XD3 RGB para un total de cuatro (4) dispositivos. No mezcle ventiladores CORSAIR o tiras de LED RGB y productos CORSAIR HYDRO X en el mismo canal del controlador. Utilice un canal dedicado para otros componentes.
