Tipo di prodotto	Supporto di raffreddamento liquido per scheda grafica
Marca	Corsair
Modello	Hydro HG10 N780
Dimensioni (L × l × H)	244 mm × 100 mm × 31 mm
Peso	Circa 150 g (stima)
Materiale	Plastica e metallo
Compatibilità GPU	Schede grafiche NVIDIA GeForce (modelli N780 e simili)
Compatibilità dissipatore	Dissipatori liquidi Corsair Hydro (H75, H105, H100i, ecc.)
Riduzione della temperatura	Fino a 45 °C rispetto al dissipatore originale
Ventilatore integrato	Riutilizza il ventilatore originale della scheda grafica
Coperchio di scarico	Rimovibile, guida il flusso d'aria
Pad termici	Preinstallati per raffreddare i componenti superficiali
Contenuto del kit	Viti per scheda, distanziali, viti a serraggio manuale, coperchio di scarico, ecc.
Installazione	Sostituisce il dissipatore originale, fissa il dissipatore Hydro e il ventilatore
Alimentazione	Tramite il connettore del ventilatore della scheda grafica
Controllo della velocità	Automatico tramite la temperatura della GPU
Manutenzione	Pulire la pasta termica con alcool isopropilico e un panno che non lascia pelucchi
Sicurezza	La rimozione del dissipatore originale può annullare la garanzia della GPU; usare con cautela
Garanzia	Vedere la garanzia del produttore della GPU; Corsair non è responsabile per danni
Assistenza clienti	http://corsair.force.com per richieste di reso

Domande frequenti - Hydro HG10 CORSAIR

Il mio dissipatore per processore Hydro sarà compatibile con il supporto HG10?

Consultare la pagina del supporto HG10 su Corsair.com per verificare la compatibilità con il vostro modello specifico di dissipatore Hydro.

A chi devo rivolgermi se il mio supporto è danneggiato all'arrivo?

Recarsi su http://corsair.force.com e richiedere un'autorizzazione di reso (RMA) per una sostituzione.

Quali strumenti sono necessari per l'installazione?

Avrete bisogno di un cacciavite a croce e di alcool isopropilico con un panno che non lascia pelucchi per pulire la vecchia pasta termica.

Posso riutilizzare il ventilatore originale della mia scheda grafica?

Sì, il HG10 è progettato per riutilizzare il ventilatore comune (blower) della vostra GPU con il coperchio di scarico fornito.

Il supporto HG10 funziona con un dissipatore Hydro H100i?

Sì, per pompe quadrate come H100i, non è necessario nessun distanziale.

Come sostituire la pasta termica durante l'installazione?

Pulire la vecchia pasta con alcool isopropilico e un bastoncino di cotone, quindi applicare un sottile strato di nuova pasta sulla GPU.

Qual è la differenza tra i distanziali corti e nessun distanziale?

I distanziali corti sono utilizzati per dissipatori Hydro a testa quadrata come H75/H105. Per H100i e simili, non è richiesto alcun distanziale.

Il supporto HG10 riduce il rumore del ventilatore?

Sì, il controllo automatico della temperatura riduce la velocità del ventilatore quando la GPU è poco utilizzata, offrendo un funzionamento più silenzioso.

Posso installare il HG10 su una scheda AMD Radeon?

No, il HG10 N780 è specificamente progettato per le schede NVIDIA GeForce della serie N780. Consultare la lista di compatibilità su Corsair.com.

Cosa fare se il ventilatore non gira dopo l'installazione?

Verificare che il cavo del ventilatore sia correttamente collegato alla scheda grafica e che il coperchio di scarico sia ben fissato.

MANUALE UTENTE Hydro HG10 CORSAIR

Specifiche del supporto:....29

Contenuto kit di accessori: 29

Caratteristiche del supporto:....30

Informazioni sulla garanzia: 31

Rimuovere il dissipatore in dotazione: 31

Rimuovere la ventola in dotazione: 32

Installare la ventola in dotazione:....32

Installare il convogliatore:....33

Installare il supporto: 33

Installare la staffa di montaggio per il sistema di raffreddamento per CPU Hydro Series:....34

Installare i distanziatori per il sistema di raffreddamento per CPU Hydro Series: .....34

Installare il sistema di raffreddamento per CPU Hydro Series:....35

Domande più frequenti: 36

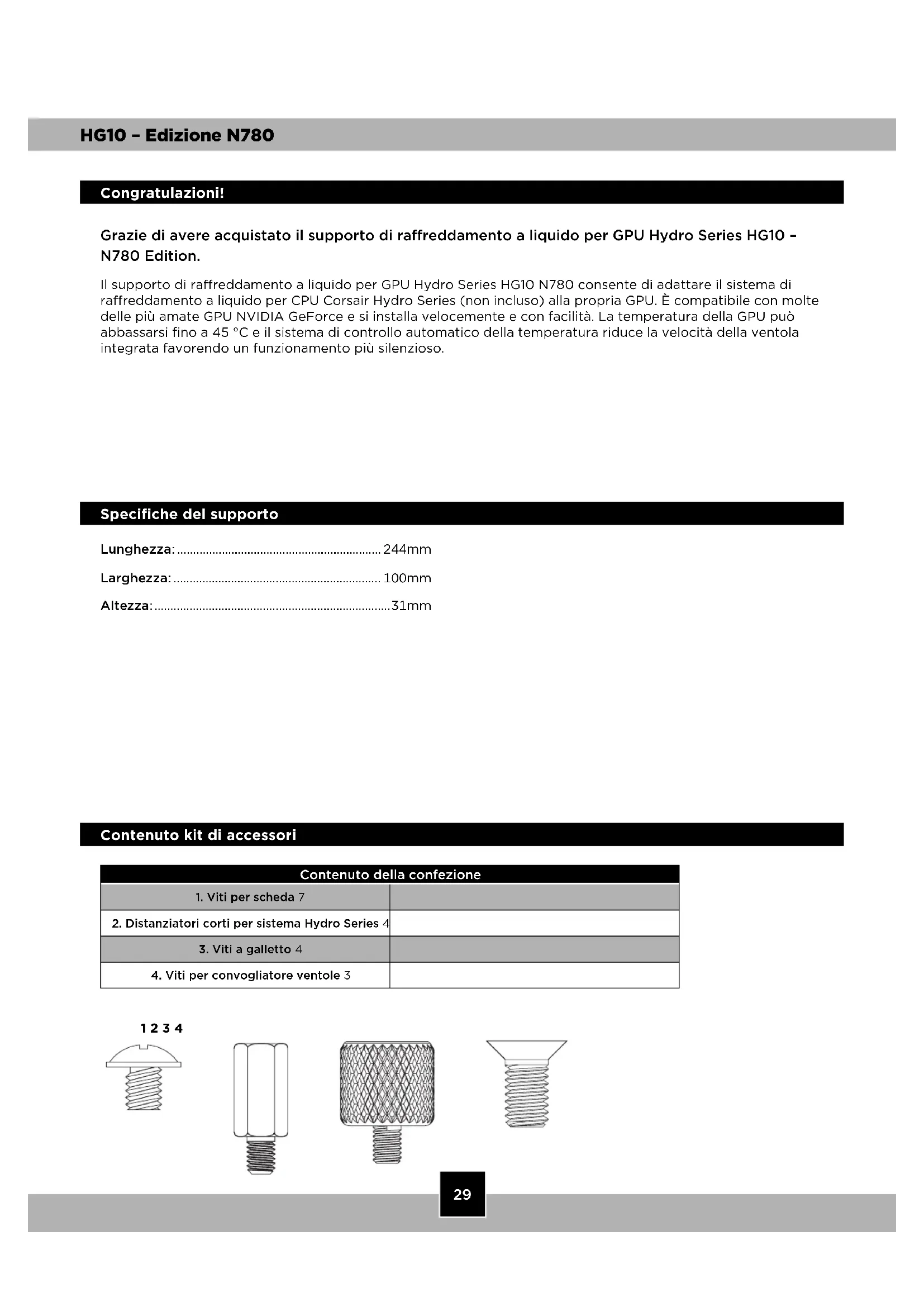

Congratulazioni!

Grazie di avere acquistato il supporto di raffreddamento a liquido per GPU Hydro Series HG10 - N780 Edition.

Il supporto di raffreddamento a liquido per GPU Hydro Series HG10 N780 consente di adattare il sistema di raffreddamento a liquido per CPU Corsair Hydro Series (non incluso) alla propria GPU. È compatibile con molte delle più amate GPU NVIDIA GeForce e si installa velocemente e con facilità. La temperatura della GPU può abbassarsi fino a 45 °C e il sistema di controllo automatico della temperatura riduce la velocità della ventola integrata favorendo un funzionamento più silenzioso.

Specifiche del supporto

Lunghezza: 244mm

Larghezza: 100mm

Altezza: 31mm

Contenuto kit di accessori

Contenuto della confezione
1. Viti per scheda 7
2. Distanziatori corti per sistema Hydro Series 4
3. Viti a galletto 4
4. Viti per convogliatore ventole 3

Caratteristiche del supporto

A. Riutilizzare la ventola della GPU con il convogliatore rimovibile.
B. Il supporto di raffreddamento stilizzato è compatibile con tutti i dissipatori di calore a liquido per CPU Hydro Series.
C. I cuscinetti termici preinstallati contribuiscono a raffreddare i componenti del circuito stampato.

Informazioni sulla garanzia

Per informazioni sulla garanzia, consultare il manuale del produttore della GPU. La rimozione del dissipatore in dotazione può invalidare la garanzia. Corsair non sarà considerata responsabile di eventuali danni reversibili e/o irreversibili apportati alla GPU dal supporto di raffreddamento a liquido Hydro Series HG10.

1. Rimuovere il dissipatore in dotazione

Disinstallare con attenzione il dissipatore della scheda rimuovendo tutte le viti sul fondo e la staffa della scheda. Dopo aver rimosso tutte le viti, sollevare delicatamente il dissipatore dalla scheda e scollegare la ventola in dotazione. Rimuovere il nastro termico in eccesso ancora attaccato alla scheda grafica ed eliminare l'eventuale pasta termica residua sulla piastra della GPU.

Si consiglia di rimuovere la pasta termica dalla piastra utilizzando batuffoli, tamponi o cuscinetti di cotone imbevuti di alcool isopropilico puro.

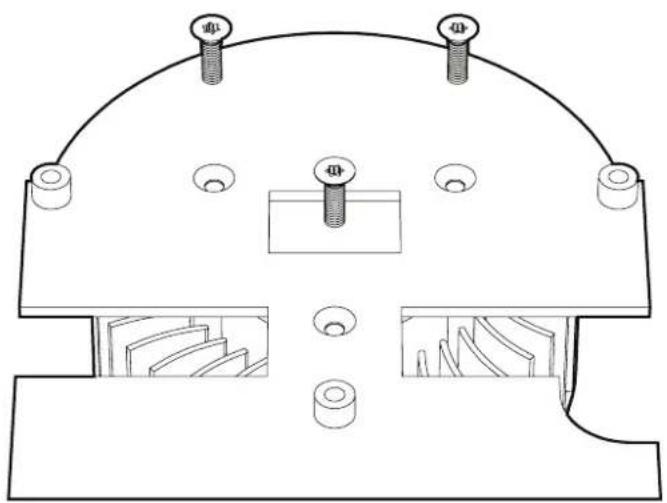

2. Rimuovere la ventola in dotazione

Dopo aver scollegato la ventola, rimuoverla dal dissipatore svitando le tre viti poste sotto la ventola. Mettere da parte le viti del dissipatore, saranno utilizzate nel passaggio successivo.

3. Installare la ventola in dotazione

Instradare, quindi, il cavo della ventola in dotazione attraverso il supporto HG10 e fissare la ventola al supporto utilizzando le viti del passaggio precedente.

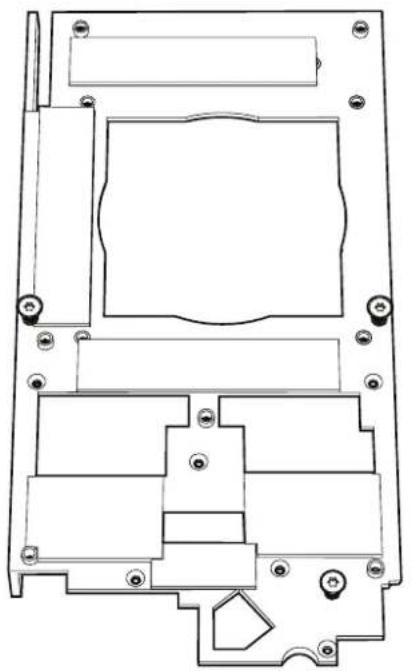

4. Installare il convogliatore

Completata l'installazione della ventola in dotazione, posizionare il convogliatore HG10 sul supporto e fissarlo con le quattro viti.

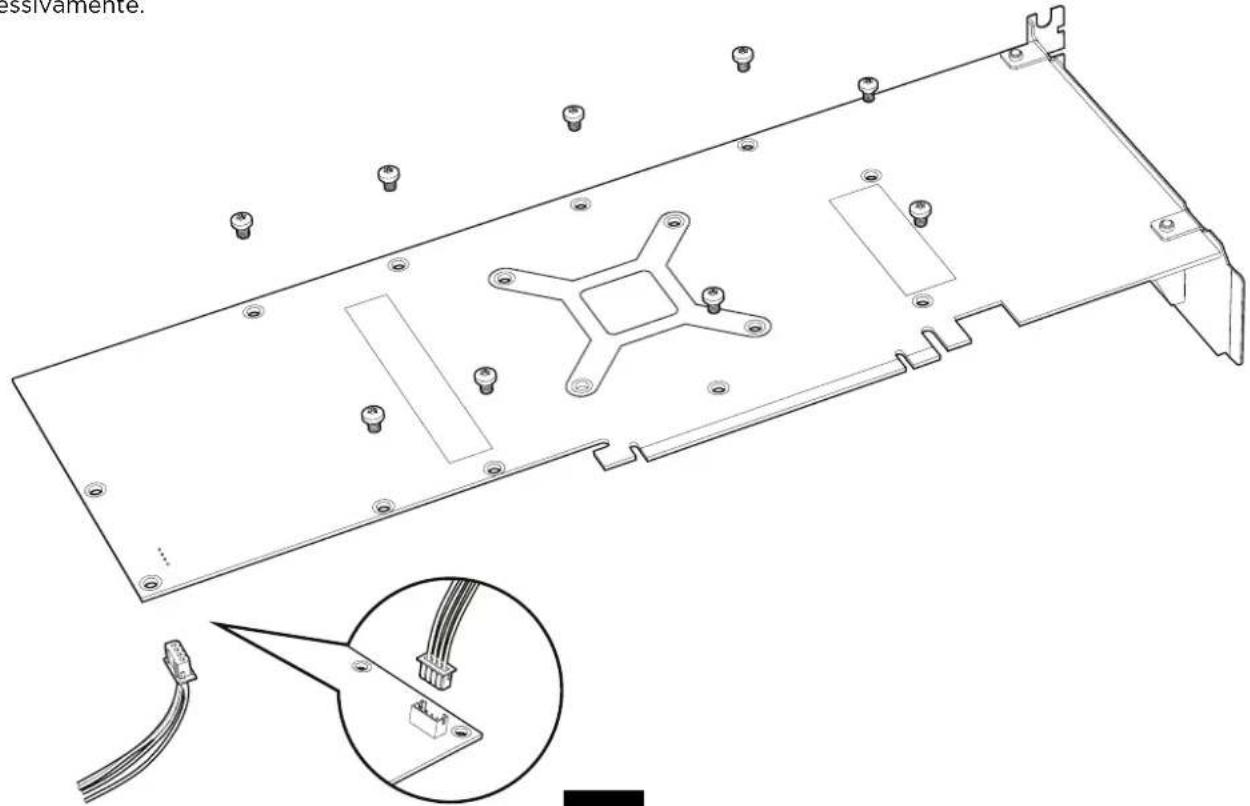

5. Installare il supporto

Ricollegare il cavo di alimentazione della ventola alla scheda e montare il supporto sulla scheda. Utilizzare quindi le viti M3 per fissare il supporto. Serrare le viti fino a far aderire il supporto, senza stringere eccessivamente.

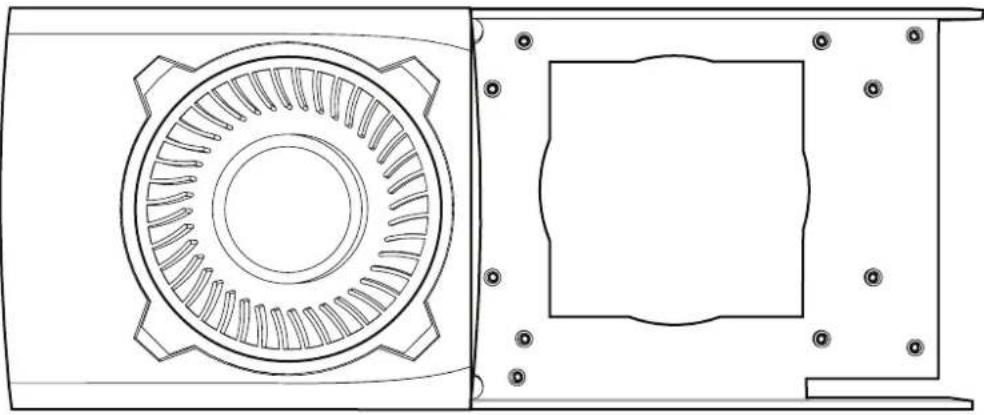

6. Installare la staffa di montaggio per il sistema di raffreddamento per CPU Hydro Series

Completato il montaggio del supporto HG10, è possibile utilizzare la staffa di montaggio AMD o Intel del sistema di raffreddamento a liquido per CPU Hydro Series per fissarla alla scheda.

7. Installare i distanziatori per il sistema di raffreddamento per CPU Hydro Series

Selezionare i distanziatori da installare nel supporto HG10.

Per i sistemi di raffreddamento a liquido Corsair della gamma Hydro Series con testa della pompa rotonda, ad esempio il sistema H75 o H105, utilizzare i distanziatori lunghi.

Per i sistemi di raffreddamento a liquido Corsair della gamma Hydro Series con testa della pompa quadrata, ad esempio il sistema H100i, non è necessario utilizzare i distanziatori.

distanziatori corti

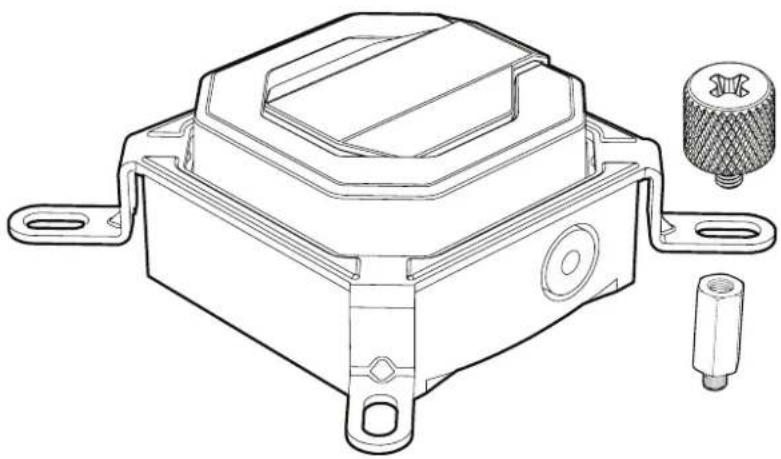

8. Installare il sistema di raffreddamento per CPU Hydro Series

Fissare, infine, la staffa di montaggio del sistema di raffreddamento per CPU Hydro Series utilizzando le viti a testa piatta fornite.

Installazione completa

Per ulteriori informazioni sul montaggio, consultare il manuale del sistema di raffreddamento a liquido per CPU Hydro Series oppure visitare la pagina relativa a HG10 sul sito web Corsair.com.

Domande più frequenti

1. Il supporto HG10 è compatibile con il mio sistema di raffreddamento per CPU Hydro Series?
   Per informazioni sulla compatibilità, accedere al sito Corsair.com e controllare la pagina relativa al prodotto HG10.
2. Chi devo contattare se ho ricevuto un supporto danneggiato o se la GPU non funziona più?
   Per ottenere la sostituzione del supporto danneggiato, accedere al sito http://corsair.force.com e richiedere un numero RMA (Return Merchandise Authorization). Corsair non fornisce assistenza per la GPU. Per risolvere i problemi correlati alla GPU, rivolgersi al produttore.
