MANUALE UTENTE Hydro XC9 RGB CORSAIR

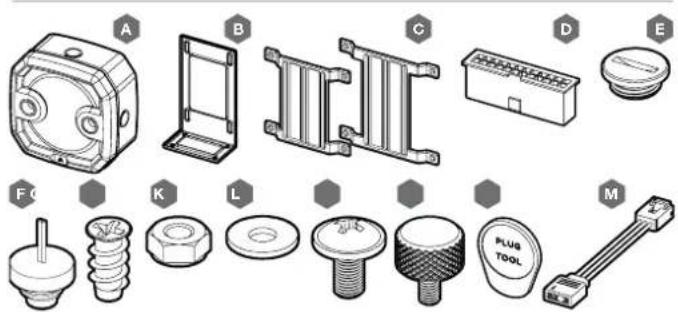

oben links G1/4 mit CORSAIR XL5 Kühlmittel miteinerFüllaschebisetwa0.5cm(1/5˝)unter der Spitze (Abbildung 2).31 32 A — x1 XD3 POMPA/SERBATOIO B — x1 STAFFA DI MONTAGGIO PERPENDICOLARE C — x1 PIASTRA DI ADATTAMENTO PER IL MONTAGGIO DELLA VENTOLA DA 120mm e 140mm D — x1 ATX JUMPER BRIDGE A 24 PIN E — x3TAPPICORSAIRG1/4˝ F — x1TAPPOSENSORETEMPERATURACORSAIRG1/4˝ G — x4 VITE AUTOFILETTANTI PER LA VENTOLA H — x4 DADO ESAGONALE M4 I — x4 RONDELLA M4 J — x4 VITE M4x8mm K — x8 VITE ZIGRINATA M3 L — x1 ATTREZZO PER I TAPPI M — x1 CAVO ADATTATORE RGB QuestaGuidarapidaèunaguidadiinstallazionegeneraleenoncoprelespecichedelcasoindividualeodel montaggio del radiatore. CORSAIR consiglia di sottoporre a prova di tenuta il sistema di raffreddamento personalizzato per almeno 24orepergarantirecheilsistemasiasaldamentesigillatoefunzioniinmodoafdabile.Lagaranzia CORSAIR non copre alcun danno hardware derivante da assemblaggio mal eseguito, improprio o comunque affrettato del sistema di raffreddamento ad acqua personalizzato. Lo smontaggio dei prodotti CORSAIR HYDRO X è altamente sconsigliato a causa della progettazione complessa dei componenti. Tale azione può provocare danni meccanici, elettrici o chimici irreparabili che possono invalidare la garanzia. Per un elenco di compatibilità esatto e aggiornato del prodotto, si prega di consultare il sito web di CORSAIR. AVVISO IMPORTANTE

CONTENUTO DELLA CONFEZIONE

P — FLACONCINO E LIQUIDO DI RAFFREDDAMENTO CORSAIR XL5 Nota: CORSAIR iCUE Commander PRO o CORSAIR Lighting Node PRO sono necessari per gestire e controllare l'illuminazione a LED RGB." CORSAIR iCUE Commander PRO è necessario per il controllo automatico della pompa e per il monitoraggio della temperatura del liquido utilizzando la suite software iCUE.

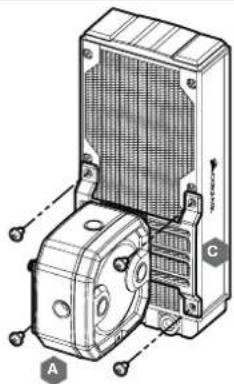

N33 34 Fissare l’XD3 RGB (A) con la piastra di adattamento da 120mm o 140mm (C) già montata al radiatore CORSAIR XR, utilizzando le vitida6mm(0,25˝)M4P0,7forniteconilradiatore CORSAIR XR. MONTAGGIO DELL'XD3 RGB ALLA STAFFA DI FISSAGGIO PERPENDICOLARE MONTAGGIO DELL'XD3 RGB A UNA PIASTRA DI ADATTAMENTO PER IL

MONTAGGIO DELLA VENTOLA

MONTAGGIO DELL'XD3 RGB SU UN RADIATORE

ITALIANO Orizzontale Verticale

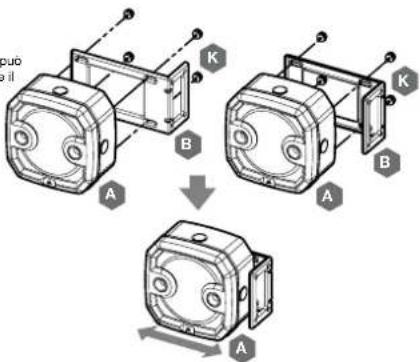

1. Fissarelastaffadissaggio

perpendicolare (B) all’XD3 RGB (A) utilizzando quattro (4) viti a testa zigrinata M3 (K).

2. Lastaffadissaggioperpendicolarepuò

essere orientata in due modi e consente il movimento lungo l’asse orizzontale.

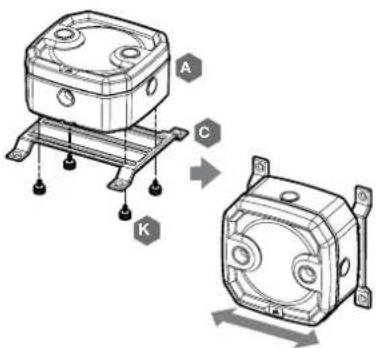

1. Posizionare l’XD3 RGB (A) sulla piastra

di adattamento (C) da 120mm o 140mm. Fissare l’XD3 RGB alla piastra di adattamento utilizzando quattro viti a testa zigrinata M3 (K).

2. Le staffe dell’adattatore della

ventola possono essere montate orizzontalmente per consentire il movimento lungo l’asse orizzontale.

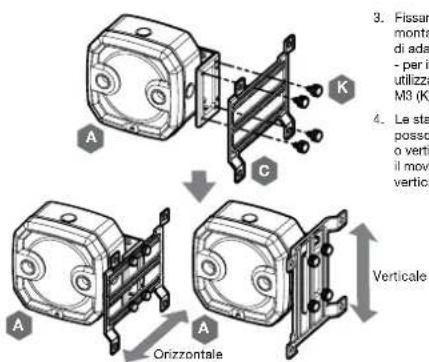

3. Fissare l’XD3 RGB (A) con la staffa di

montaggio perpendicolare su una piastra di adattamento - da 120mm o 140mm - per il montaggio della ventola (C), utilizzando quattro viti a testa zigrinata M3 (K).

4. Le staffe dell’adattatore della ventola

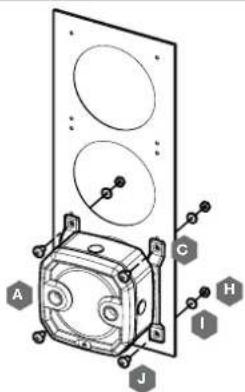

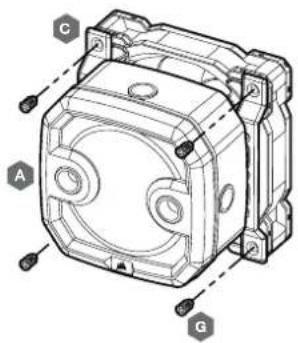

possono essere montate orizzontalmente o verticalmente, in modo da consentire il movimento lungo l’asse orizzontale o verticale (a seconda dell’orientamento).35 36 MONTAGGIO DELL'XD3 RGB SU UNA VENTOLA DEL CASE ITALIANO Fissare l’XD3 RGB (A) con la piastra di adattamento da 120mm o 140mm (C) già montata alla ventola, utilizzandolequattrovitiautolettanti(G)incluse nella confezione. Fissare l’XD3 RGB (A) con la piastra di adattamento da 120mm o 140mm (C) già montata a un’apertura per la ventilazione del telaio del computer. Utilizzare le viti M4 da 8 mm (J), le rondelle (I) e le viti esagonali M4 (H) incluse nella confezione. MONTAGGIO DELL'XD3 RGB DIRETTAMENTE SU UNO SLOT DELLA

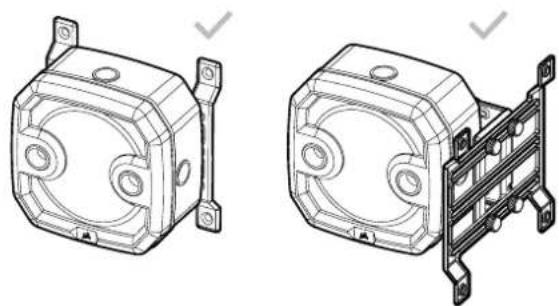

ORIENTAMENTO DI MONTAGGIO DELL'XD3 RGB

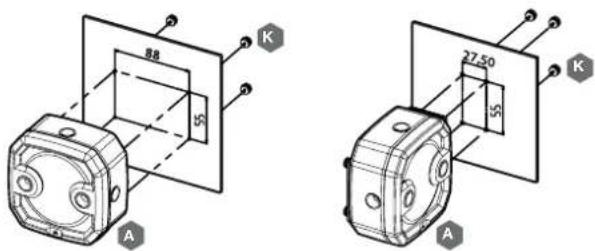

Identicareneltelaiolaseriediforichecorrispondonoallemisure88mmx55mm(incasodimontaggio diretto dell’XD3 RGB), o alle misure 27.5mm x 55mm se si utilizza la staffa di montaggio perpendicolare. Se non sono disponibili fori per le misure richieste, è possibile eseguire i fori necessari utilizzando una punta da Ø3,4mm - Ø4mm. Fissare l’unità con quattro viti a testa zigrinata M3 (K).

K37 38 FINALIZZAZIONE DELL'INSTALLAZIONE ITALIANO

COLLEGAMENTO DELLA POMPA E UTILIZZO DELL'ILLUMINAZIONE

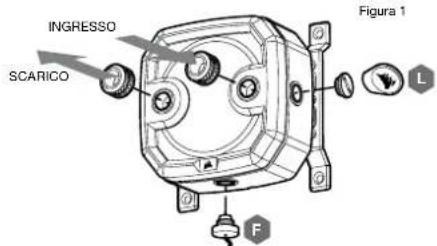

serbatoio e stringerli manualmente. Non utilizzare alcun attrezzo (ad esempio pinze) (Figura 1).

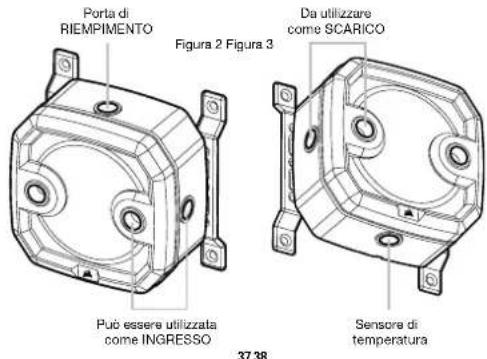

2. È obbligatorio utilizzare la porta anteriore sinistra come porta di USCITA/OUTLET e qualsiasi altra

porta inferiore come ingresso. La porta di INGRESSO/INLET (di ritorno) consigliata è contrassegnata sull'immagine sottostante. Opzionalmente, è possibile utilizzare anche la porta G1/4 superiore con tubo integrato come linea di INGRESSO/INLET (di ritorno) (Figura 2 e 3).

3. Installare la spina sensore di temperatura CORSAIR G1/4 (F) nella porta G1/4 situata alla base dell'unità.

Non installare il sensore di temperatura su nessuna delle porte superiori.

4. Chiudere le restanti tre (3) porte aperte (non utilizzate) con le spine CORSAIR G1/4 in dotazione e serrarle

utilizzandounamoneta(PlugTool)(L).Nonutilizzareilcacciaviteinquantopuòdanneggiarelasupercie delle spine. Figura 2 Figura 4 Figura 3 Figura 1 Figura 5 È necessario un CORSAIR iCUE Commander PRO o un Lighting NodePRO(unodeidue)alnediutilizzarel'illuminazioneRGB integrata sull'XD3 RGB. Il software CORSAIR iCUE viene utilizzato per programmare gli effetti visivi. CORSAIR iCUE Commander PRO è necessario per il controllo automatico della pompa e per il monitoraggio della temperatura del liquido utilizzando la suite software iCUE. La pompa-serbatoio XD3 RGB può essere collegata al controller CORSAIR appropriato direttamente o collegata in daisy chain (a margherita) ad un altro/ i componente/i CORSAIR con RGB indirizzabile.

1. IdenticareilconnettoreRGBcorrettosull'unità

serbatoio-pompa (Figura 1).

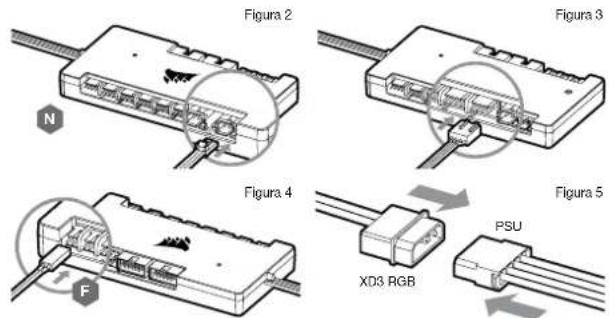

2. Inserire il connettore RGB in una porta CORSAIR iCUE

seguentesitoweb:https://www.corsair.com/icue.Conguraregli effetti visivi e di luce seguendo il manuale per il software iCUE.

4. Collegare il connettore della ventola a 4 pin della pompa

dell'XD3 RGB alla Porta della ventola n. 6 del CORSAIR iCUE Commander PRO (Figura 3).

5. Collegare il sensore di temperatura dell'XD3 RGB alla Porta della

temperatura n. 1 del CORSAIR iCUE Commander PRO (Figura 4).

6. Collegare il cavo di alimentazione principale dell'XD3 RGB collegando

un connettore Molex a 4 pin dall'alimentatore (Figura 5). PSU XD3 RGB SCARICO Porta di RIEMPIMENTO Da utilizzare come SCARICO Sensore di temperatura Può essere utilizzata come INGRESSO

Figura 1 Figura 2 Figura 3 INGRESSO Attacco diretto (DANS) Collegamento a margherita (al SUCCESSIVO)

1. Posso utilizzare l'XD3 RGB come parte autonoma?

No, questa è una pompa di raffreddamento ad acqua con serbatoio integrato che richiede un sistema di raffreddamento ad acqua personalizzato completo, tra cui piastre di raffreddamento (blocco ad acqua) e radiatore. Per ulteriori informazioni, si prega di visitare corsair.com.

2. Posso utilizzare l'XD3 RGB con dispositivi di raffreddamento ad acqua in alluminio?

No, non puoi. Alcune parti sono realizzate in rame e ottone e non devono essere mescolate con alluminio.

3. Posso collegare l'intestazione RGB direttamente alla mia scheda madre?

Sì, è possibile, utilizzando il CAVO ADATTATORE RGB (M) in dotazione. Vedere pag. 39 - COLLEGAMENTO DELL’ILLUMINAZIONE XD3 RGB ALLA SCHEDA MADRE.

4. La pompa XD3 RGB può essere controllata senza l'uso di CORSAIR iCUE Commander PRO?

Mentre è possibile utilizzare XD3 RGB senza un CORSAIR iCUE Commander PRO, nel fare ciò si rimuoverà il controllo automatico della velocità della pompa nel software CORSAIR iCUE. La velocità della pompa può essere controllata manualmente dalla scheda madre UEFI quando il connettore PWM a 4 pin della ventola dell'XD3 RGB è collegato.

5. Quanti dispositivi RGB posso collegare in daisy chain ad un singolo canale su un

controller CORSAIR? CORSAIR consiglia di collegare non più di tre (3) dispositivi Hydro X Series RGB di qualsiasi tipo collegati in serie su un singolo canale. Tuttavia, è possibile collegare un (1) XC7/XC9 blocco ad acqua, due (2) XG7 RGB blocchi ad acqua e una (1) unità pompa XD3 RGB per un totale di quattro (4) dispositivi. Non mescolare le ventole CORSAIR o le strisce LED RGB e i prodotti CORSAIR HYDRO X sullo stesso canale sul controller. Utilizzare un canale dedicato per gli altri componenti. Figura 2 Figura 3 Figura 1

4. Attaccare l'alimentazione girando l'interruttore

ON (acceso) sulla PSU. Il motore della pompa verrà innescato con il refrigerante dal serbatoio e inizieràauireattraversoilsistema.Spegnere(OFF) l'alimentazione prima che il serbatoio si svuoti. Non lasciare che la pompa funzioni a secco o senza refrigerante nel serbatoio poiché ciò danneggerà la pompa (Figura 3)!

5. Ripetiipassi2e3noaquandoilsistemadi

raffreddamento personalizzato è pieno. CORSAIR raccomanda di non riempire il serbatoio più di circa 0.5cm(1/5˝)dallapartesuperiore.

6. Una volta che il sistema è stato riempito con liquido

refrigerante, CORSAIR consiglia di farlo funzionare per 24 ore per rimuovere l'aria intrappolata nei componenti e assicurarsi che non vi siano perdite nelsistema.Dopoaververicatoaccuratamenteil sistema, spegnere la PSU e scollegare l'ATX 24-pin PSU ponticello. Ricollegare l'alimentazione ad altre periferiche del computer e avviare il computer.

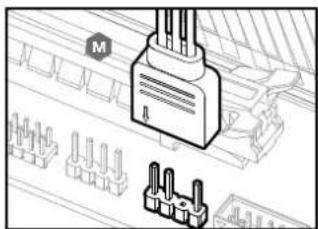

1. Collegare il connettore maschio dell’unità XD3 RGB al connettore femmina del CAVO ADATTATORE

2. Collegare il connettore femmina del CAVO ADATTATORE RGB al collettore RGB digitale sulla scheda madre.

Accertarsi di collegare la freccia sul CAVO ADATTATORE RGB all’uscita +5 V sulla scheda madre (Figura 2). Utilizzando l’adattatore della scheda madre non è possibile controllare l’illuminazione RGB con il software iCUE.

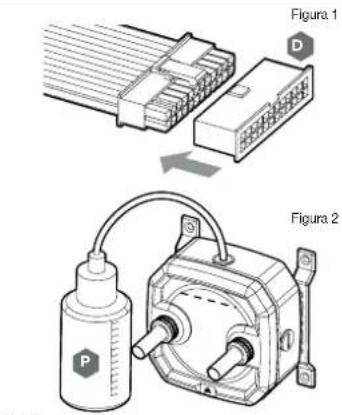

1. Scollegare i cavi di alimentazione della PSU

da tutti i componenti del computer tranne il connettore di alimentazione Molex a 4 pin dell'XD3 RGB. Assicurarsi che la PSU sia spenta (OFF), o sulla spina-presa o tramite l'interruttore a levetta sul retro della PSU. Collegare l'avviatore ATX 24-Pin PSU ponticello in dotazione al cavo PSU 24-pin ATX. Ciò permetterà di accendere l'XD3 RGB senza accendere il PC (Figura 1).

2. Scollegare il connettore a 4 pin della ventola

della pompa XD3 RGB. In questo modo la pompa funzionerà a pieno regime, facilitando le operazioni di riempimento e di spurgo.
