MODE D'EMPLOI Z30473 POWERFIX
Instructions de montage, d'utilisation et consignes de sécurité
Utilisation conforme à l'usage prévu................................... Page 25
Description des pièces... Page 25
Données techniques... Page 25
Consignes de sécurité page 26
Consignes de sécurité générales Page 26
Consignes de sécurité relatives à l'installation de l'échelle...... Page 26
Consignes de sécurité relatives à l'utilisation de l'échelle...... Page 28
Utilisation.. page 31
Montage du pied de l'échelle.. Page 31
Utilisation du système de rotules...... Page 31
Utiliser la plateforme de travail... Page 31
Fermeture de l'échelle. Page 32

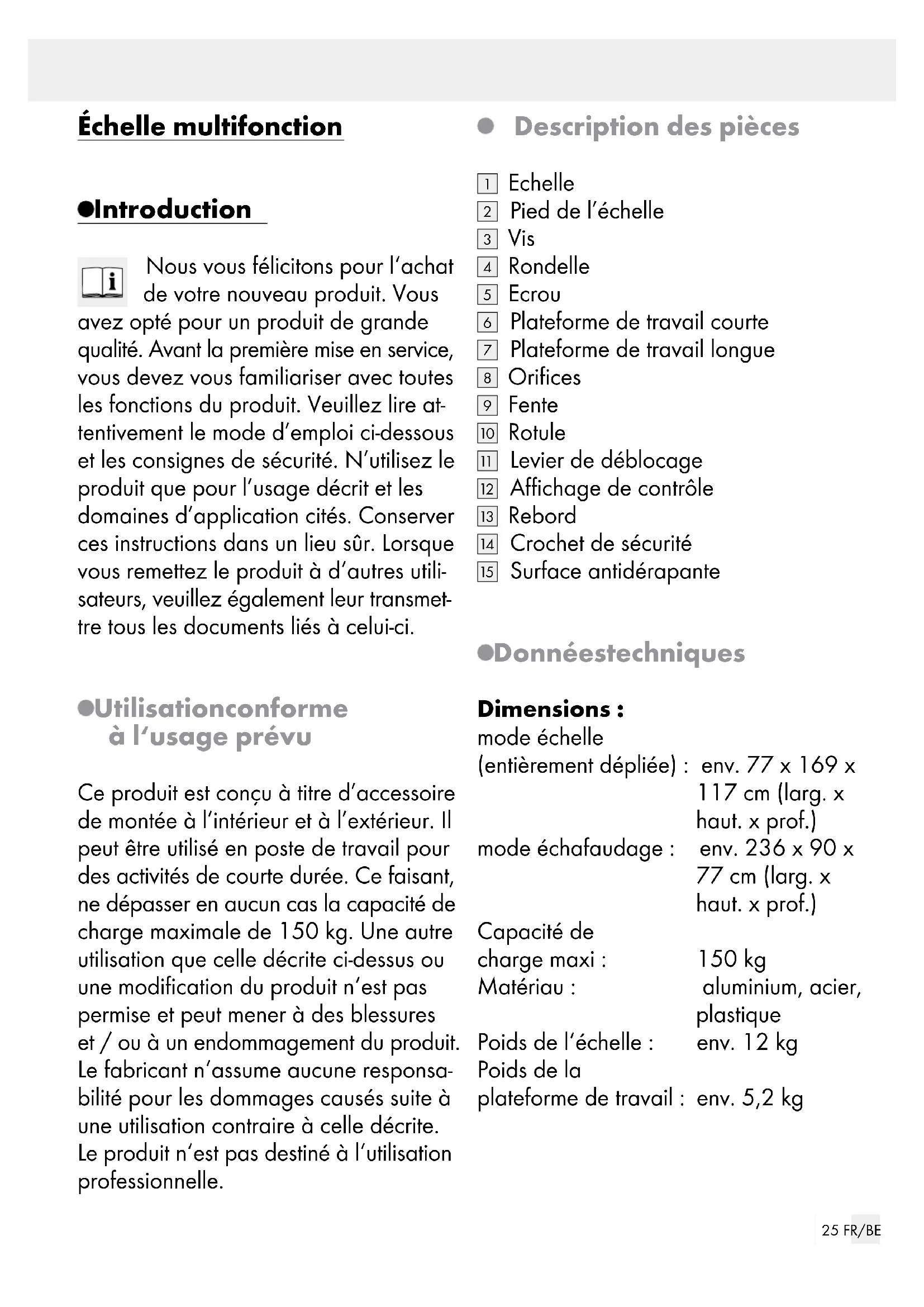

Échelle multifonction
Nous vous félicitons pour l'achat de votre nouveau produit. Vous
avez opté pour un produit de grande qualité. Avant la première mise en service, vous devez vous familiariser avec toutes les fonctions du produit. Veuillez lire attentivement le mode d'emploi ci-dessous et les consignes de sécurité. N'utilisez le produit que pour l'usage décrit et les domaines d'application cités. Conserver ces instructions dans un lieu sûr. Lorsque vous mettez le produit à d'autres utilisateurs, veuillez également leur transmettre tous les documents liés à celui-ci.
Utilisation conforme à l'usage prévu
Ce produit est conçu à titre d'accessoire de montée à l'intérieur et à l'extérieur. Il peut être utilisé en poste de travail pour des activités de courte durée. Ce faisant, ne dépasser en aucun cas la capacité de charge maximale de 150 kg. Une autre utilisation que celle décrite ci-dessus ou une modification du produit n'est pas permise et peut mener à des blessures et/ou à un endommagement du produit. Le fabricant n'assume aucune responsabilité pour les dommages causés suite à une utilisation contraire à celle décrite. Le produit n'est pas destiné à l'utilisation professionnelle.
Description des pièces
Échelle 2 Pied de l'échelle 3 Vis Rondelle 5 Écrou Plateforme de travail courte Plateforme de travail longue Orifices Fente 10 Rotule Levier de déblocage 12 Affichage de contrôle 13 Rebord 14 Crochet de sécurité Surface antidérapante
Dimensions :
mode échelle
(entièrement dépliée) : env. 77 x 169 x
117 cm (larg. x
haut. x prof.)
mode échafaudage: env. 236 × 90 ×
77 cm (larg. x
haut. x prof.)
Capacité de
charge maximale: 150 kg
Matériau :
aluminium, acier,
plastique
Poids de l'échelle :
env. 12kg
Poids de la
plateforme de travail : env. 5,2 kg
1 échelle multifonctions 2 pieds 4 vis 4 rondelles 4 écrous 2 plateformes de travail 1 mode d'emploi
Avertissement! DANGER de MORT
RISQUE DE BLESSURE POUR LES ENFANTSET LES ENFANTS EN BAS ÂGE! Ne laissez jamais les enfants sans surveillance avec le matériel d'emballage et le produit. Le matériel d'emballage est une source de risque d'étouffement et de strangulation qui pourrait mener à la mort. Les enfants sous-estiment souvent les risques. Veuillez toujours tener les enfants éloignés de l'appareil. Ce produit n'est pas un jouet.
Charge totale maximale 150kg. Le poids de l'utilisateur, y
compris les outils et autres matériaux, ne doit pas excéder 150kg
- Après la livraison, et avant la première utilisation de l'échelle, procédez à une vérification visuelle de son état. Vérifiez que tous les composants
dont fonctionnels et ne présentent aucun dommage.
Ne jamais tenter de réparer soi-même une échelle endommagée. Toujours confier les réparations à un professionnel. Étre particulièrement vigilant en cas de vent, pluie ou gel. Ne pas utiliser l'échelle à l'air libre lors de conditions météorologiques défavorables (par ex. en cas de vent fort). Toujours garder l'échelle propre et éliminer toutes les salissures. Toujours garder l'échelle sèche afin d'éviter tout dérapage ou basculement. Lors du transport d'échelles sur le porte-bagages du toit d'un véhicule ou dans un camion, assurez-vous, afin d'exclure tous dommages, que l'échelle est bien fixée de manière appropriée. Avant d'utiliser une échelle au travail, une évaluation des risques devrait être effectuée respectant la législation dans le pays de l'utilisation.
Consignes de sécurité relatives à l'installation de l'échelle
Avant l'utilisation, vérifier toutes les pièces de l'échelle. Ne pas utiliser l'échelle si des pièces manquent, sont endommagées ou usées. Ne pas utiliser d'embouts, composants ou accessoires qui ne sont pas explicitement homologués pour l'échelle.
Ne placez l'échelle que sur une surface plane, sèche, immobile et solide. N'essayez jamais d'augmenter la hauteur de travail en plaçant l'échelle sur d'autres objets. Si vous utilisez le produit sur un sol à niveaux différents (par exemple des niveaux différents), assurez-vous que les rotules piées soient bien les rotules correctes et qu'elles soient bien encliquetées. Dans le cas contraire, le produit est utilisé de manière non conforme à l'utilisation prévue, ce qui peut engendrer des blessures graves et/ou un endommagement du produit. N'essayez pas de plier une partie du produit si les rotules ne sont pas débloquées complètement. Ne pas utiliser l'échelle sur une surface glissante.
ATTENTION! RISQUE DE CONTUSIONS! Soyez particulièrement prudent lors de l'ouverture et de la fermeture de l'échelle. Respectez un écart par rapport aux pièces et éléments mobiles et aux dispositifs de sécurité. Ne pas installer l'échelle devant des portes non verrouillées. Ne pas utiliser l'échelle comme une passerelle. Vérifier que tous les pieds en plastique soient bien en contact avec le sol. Étre particulièrement vigilant lorsqu'el'échelle est installée sur une bache de protection, un tapis ou tout autre support de protection. Les pieds en plastique peuvent perdre le contact et glisser.
L'usage d'échafaudages est interdit avec cette échelle. ATTENTION! Le métal est conducteur! Veiller à ce qu'aucune partie de l'échelle ne soit en contact avec un câble sous tension. Ne pas utiliser d'échelle exposée à une conduction électrique pour les travaux nécessitant une tension électrique. L'échelle en place, tenir compte du risque de collision, par exemple avec des piétons, des véhicules ou des portes. Fermez à clé les portes - sauf les portes des issues de secours - et les fenêtres dans la zone de travail. Appuyez l'échelle simple contre une surface plane et solide, et bloquez-la avant de l'utiliser, par exemple à l'aide d'une fixation ou en utilisant un dispositif approprié permettant d'en assurer la stabilité. Ne changez l'échelle de place ou de position que du sol. Évitez les sollicitations latérales exagérées, par exemple lors du perçage dans la maçonnerie ou le béton, lorsque vous utilisez l'échelle en mode échelle. L'échelle doit reposer sur ses pieds et non pas sur ses barreaux ou ses marches.
Consignes de sécurité relatives à l'utilisation de l'échelle
MORT ET D'ACCIDENT! Une fois monté sur l'échelle, ne pas exercer de tractions ou pressions excessives sur des objets quelconques. L'échelle risque de basculer et ainsi causer des blessures, voire tuer.
Ne pas utiliser l'échelle sous l'influence d'alcool, de drogues ou de médicaments puissants. Ne pas utiliser l'échelle si vous êtes malade ou ne vous sentez pas bien. Ne pas utiliser une échelle mouillée, endommagée ou rendue glissante par de l'eau, de la glace ou de la neige. Porter des chaussures antidérapantes pour monter sur l'échelle. Procéder avec prudence pour monter sur l'échelle ou en descendre. Toujours se tenir fermement à l'échelle et monter ou descendre face à l'escabeau. Ne portez pas d'objets encombrants et lourds lorsque vous montez sur l'échelle. Ne pas tenter de modifier l'emplacement de l'échelle une fois monté. Descendre d'abord de l'échelle et la déplacer. Remonter ensuite sur l'échelle. Vérifier que personne ne se trouve sous l'échelle lors de son utilisation. Cette échelle n'est pas un jouet et n'est pas conçue pour être utilisée
par des enfants. Veiller à ce que cette échelle ne puisse pas être utilisée par des enfants. Ne pas laisser l'échelle sans surveillance après l'avoir installée.
Ne vous penchez pas avec excès lorsqu vous vous trouvez sur l'échelle. Maintenez le centre de votre corps entre les deux barres et posez vos deux pieds sur les mêmes barreaux/marches. Ne pas utiliser l'escabeau pour acceder à un autre niveau. Assurez-vous que vous n'êtes pas fatigué lors de vos travaux et effectuez des pauses. La fatigue représente un risque de danger élevé et peut conduire à des accidents. - Les échelles ne doivent être utilisées que pour des travaux simples et de courte durée. Agrippez-vous de votre main lorsque vous effectuez des travaux sur l'échelle. Si vous ne le pouvez pas, prenez alors des mesures de sécurité supplémentaires. N'utilisez pas les trois échelons supérieur de l'échelle comme plateforme de travail, lorsque vous utilisez l'échelle comme échelle d'appui dépliée. Ne vous tenez pas ABOUT sur les 2 barreaux les plus hauts lorsque vous utilisez l'echelle comme escabeau. Le cadre de l'échelle comporte des autocollants avec des pictogrammes illustrant l'usage de l'échelle. Respecter les indications des pictogrammes pour prévenir tout accident.
- Cette échelle n'est pas conçue pour être utilisée dans des escaliers.
| Lire le mode d'emploi. |
| Charge maximale. |
| Contrôle visuel de l'échelle avant usage. |
| Vérifier le dépliage intégral de l'échelle double avant usage. |
| Contrôle des pieds de l'échelle. |
| Nombre maximum d'utilisateurs sur l'échelle. |
| Placer le produit sur une surface stable. |
| Il est interfit de descendre de l'échelle sur le côte. |
| Ne jamais utiliser l'échelle en tant que passererelle. |
| Placez-vous au centre de l'échelle, et évitez de vous pencher sur le côte. |
| Assurez-vous que le sol est sec, propre et ne compte pas de traces d'huile ou d'autres impu- retés, sur lequel l'échelle pour- rait glisser. |
| Veillez aux dangers provenant d'objets conducteurs de cou- rant lorsque vous transportez l'échelle. |
| Une seule personne sur chaque branche escaladable de l'échelle / l'escabeau. |
| Toujours monter sur l'échelle ou en descendre de face. |
| Dépassement du point d'appui de l'échelle. |
| Angle d'st installation correct. |
| Bloquer l'extrémité supérieure / inférieure de l'échelle. |
| Tenir les rotules toujours propres et huiées. |
| Ne pas utiliser l'échelle sans les pieds de l'échelle. |
| Ne pas se tenir sur les 3 der- niers échelons si vous utilisez l'échelle en appui contre un mur! |
| Ne vous tenez pas debout sur les 2 barreaux les plus hauts lorsque vous utilisez l'échelle comme escabeau. |
| Avertissement! Ne pasmettre les doigts dans les espaces du cadre de l'échelle. |
| Ne pas se tenir sur la marche supérieure! |
| Veiller àmettre l'extrémité su- périeure de l'échelle en appui correctement! |
| Placer le produit sur une surface plane |
| Charge maximale de la plate-forme de travail |
| Ne pas vous placer sur la marche la plus haute de l'échelle, lorsqu'elle se trouve en position «écartée». |
Avant l'usage
Éviter tout endommagement lors du transport d'une échelle sur une garerie de toit ou dans un camion. Vérifier la fixation correcte de l'échelle 1. Effectuer un contrôle visuel de l'échelle 1 avant l'utilisation. Vérifier que toutes les pièces sont en état de fonctionner et intactes. Ne pas utiliser une échelle endommagée. Éliminer toutes salissures déposées sur l'échelle 1 telles que peinture humide, saleté, huile ou neige. Verrouiller toutes les portes et fenêtres (sauf celles de secours) dans la zone de travail de l'échelle 1. Assurez-vous que l'échelle convient à l'utilisation que vous souhaitez en faire. L'échelle doit être vérifiée avant son utilisation. Lors de sa vérification, procédez aux points suivants: Assurez-vous que les jambes ne sont pas courbées, tordues, déformées, fendues, rongées ou fêlées. - Assurez-vous que les jambes se trouvent en parfait état autour des
points de fixation réservés aux autres composants.
Assurez-vous qu'aucune fixation (normalement clous, vis ou boulons) ne manque ou n'est desserrée ou rongée.
Assurez-vous qu'aucun échelon/marche ne manque, ou ne se trouve desserré, fortement usé, rongé ou endommagé. Assurez-vous que les charnières situées entre les pièces avant et arrière ne sont pas endommagées, desserrées ou rongées. Assurez-vous que le dispositif de blocage reste à l'horizontal, et qu'aucun rail et crochet ne manque, ou ne se trouve courbé, desserré, rongé ou endommagé. - Assurez-vous que les barres stabilisatrices sont fixées et se trouvent en bon état. - Assurez-vous qu'aucun pied en caoutchouc/embout, ou ne se trouve desserré, fortement usé, rongé ou endommagé. Assurez-vous que toute l'échelle est dépourvue d'impuretés (par ex. salissures, boue, peinture, huile ou graisse). Assurez-vous qu'aucun dispositif de blocage (déjà installé) n'est endommagé ou rongé, et que chacun fonctionne parfaitement. Assurez-vous qu'aucune pièce ou fixation ne manque sur la plateforme de travail (déjà installée), et que ces éléments ne sont pas endommagés ou rongés. Si un des points précédents
n'est pas rempli, vous ne devez PAS utiliser l'échelle.
Utilisation
ATTENTION! RISQUE DE CONTUSIONS! Soyez particulièrement prudent lors de l'ouverture et de la fermeture de l'échelle. Respectez un écart par rapport aux pièces et éléments mobiles et aux dispositifs de sécurité. Montage du pied de l'échelle ATTENTION! N'utilisez jamais l'échelle 1 si les pieds de l'échelle 2 ne sont pas montés. Utilisez uniquement les pieds d'échelle 2 fournis. Placez les pieds de l'échelle 2 dans les fentes 9 à l'extrémité de l'échelle 1 (voir ill. D). Veillez à ce que les orifices 8 du pied de l'échelle et de l'extrémité de l'échelle correspondent et soient l'un sur l'autre. Insérez les vis 3 (fournies) dans les trous 8, et stabilisez cette connexion avec une rondelle 4 et un écrou 5 (voir ill. D). ATTENTION! Assurez-vous avant chaque sollicitation de l'échelle 1 que les pieds de l'échelle 2 sont montés correctement.
Utilisation du système de rotules Assurez-vous avant chaque utilisation que l'ensemble des rotules 10 sont encliquetées correctement. Les rotules 10 parallèles les unes aux autres doivent toujours s'encliqueter dans la même position. Déverrouillez les rotules en tirant vers l'arrière les leviers de déblocage (voir ill. E). Pliez au niveau des rotules 10 la section d'échelle voulue. Les rotules s'encliquettent automatiquement dans la position suivante. Si vous voulez plier plus loin la section d'échelle, déverrouillez à nouveau les rotules 10. ATTENTION! Les rotules 10 s'encliquettent avec un « clic » audible. Contrôlez cependant toujours si l'affichage de contrôle ⑫ indique « encliqueté » (voir ill. G). Ne chargez pas l'échelle si l'affichage de contrôle ⑫ affiche « débloqué » (voir ill. F). Utiliser la plateforme de travail - Ne pas utiliser l'échelle sans plateformes de travail [6, 7], lorsque vous vous trouvez dans une position qui sollicite les plateformes de travail [6, 7] (voir ill. B). Ne pas utiliser les plateformes de travail [6, 7] dans des positions d'échelle inappropriées (voir ill. A, C).
Autrement, l'utilisation du produit peut provoquer des blessures et / ou des dommages sur le produit.
Utilisez uniquement les plateformes de travail 6, 7 fournies. Utilisez uniquement les plateformes de travail 6, 7 fournies avec le dispositif de montée 15 orienté vers le haut (voir ill. I). Accrochez le bord 13 situé à l'extrémité des plateformes de travail 6, 7, sur chaque dernier échelon du segment de l'échelle et assurez-vous que l'autre extrémité des plateformes de travail 6, 7 repose également sur un échelon. Les crochets de sécurité 14 empêchant tout glissement des plateformes de travail 6, 7. Le cas échéant, appuyez légèrement vers le bas, afin de placer correctement les plateformes de travail 6, 7 sur l'échelle. Assurez-vous que les plateformes de travail 6, 7 sont correctement placées, avant de monter / de peser sur l'échelle. Lorsque vous utilisez le produit sur une surface de différents niveaux (par ex. marches), assurez-vous que les plateformes de travail 6, 7 sont positionnées à l'horizontal. N'essayez pas d'obtenir une position horizontale en positionnant un objet sous l'échelle. Avant de monter sur les plateformes de travail 6, 7, assurez-vous qu'elles ne sont pas glissantes. Assurez-vous qu'aucun objet ne se trouve sur les plateformes de travail 6, 7, sur
lesquels vous pourriez travailler ou glisser.
Fermeture de l'échelle
Repliez l'échelle comme le montre l'illustration J.
Réparation, maintenance et rangement
A AVENTISSEMENT! Ne faites réparer vos apparèils que par des personnes spécialisées qualifiées et avec des pieces de rechange d'origine. Ceci permet d'assurer le maintain de la sécurité de l'appareil. Ranger l'échelle inutilisée dans un endroit sur et sec.
Nettoyage et entretien
Nettoyez l'échelle après chaque utilisation. Utiliser pour cela un chiffon anti-effilochant bien essoré. En cas de salissures tenaces, utiliser un chiffon bien essoré et au besoin un détergent neutre. Ne jamais utiliser de détergents caustiques ou agressifs. Soigneusement sécher le produit après le nettoyage.
Mise au rebut
L'emballage se compose de matières recyclables pouvant être mises au rebut dans les déchetteries locales.
Votre mairie ou votre municipalité vous renseigneront sur les possibilités de mise au rebut des produits usagés.
Garantie
Le produit a été fabriqué selon des critères de qualité stricts et contrôlé consciencieusement avant sa livraison. En cas de défaillance, vous êtes en droit de retourner ce produit au vendeur. La présente garantie ne constitue pas une restriction de vos droits légaux.
Ce produit bénéficiait d'une garantie de 3 ans à compter de sa date d'achat. La durée de garantie débute à la date d'achat. Veuillez conserver le ticket de caisse original. Il fera office de preuve d'achat.
Si un problème matériel ou de fabrication devait survenir dans 3 ans suivant la date d'achat de ce produit, nous assurons à notre discrétion la réparation ou le remplacement du produit sans frais supplémentaires. La garantie prend fin si le produit est endommagé suite à une utilisation inappropriée ou à un entretien défaillant.
La garantie couvre les vices matériels et de fabrication. Cette garantie ne s'étend ni aux pièces du produit soumises à une usure normale (p. ex. des piles) et qui, par conséquent, peuvent être considérées comme des pièces d'usure, ni aux dommages sur des composants fragiles, comme des interrupteurs, des batteries ou des éléments fabriqués en verre.
