RBLDM20 - Télémètre laser RYOBI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Télémètre laser
Marque	RYOBI
Modèle	RBLDM20
Plage de mesure	0,15 m – 20 m
Précision typique	± 2 mm
Vitesse de mesure maximale	0,5 s
Alimentation	2 piles AAA (alcalines)
Classe laser	Classe 2
Type de laser	650 nm, <1 mW
Taille du point laser	25 mm x 30 mm à 16 m
Arrêt automatique	120 s
Température de fonctionnement	-5 °C à 40 °C
Température de stockage	-20 °C à 60 °C
Altitude de fonctionnement	≤ 2000 m
Humidité de fonctionnement	≤ 80 %
Degré de pollution	2
Divergence du faisceau	1,5 mrad
Dimensions	98,5 x 37,0 x 23,2 mm
Unités de mesure	m, ft, in
Écran	LCD
Garantie	24 mois (usage privé)

FOIRE AUX QUESTIONS - RBLDM20 RYOBI

Quelle est la portée maximale du télémètre laser RBLDM20 ?

La portée maximale est de 20 mètres, avec une précision de ±2 mm. La mesure commence à partir de 0,15 m.

Quel type de piles utilise cet appareil ?

Il utilise deux piles alcalines AAA. Assurez-vous de respecter la polarité indiquée dans le compartiment.

Le laser est-il dangereux pour les yeux ?

L'appareil émet un laser de classe 2 (650 nm, <1 mW). Ne regardez jamais directement le faisceau et évitez de le diriger vers des personnes ou des animaux.

Comment nettoyer le télémètre ?

Utilisez un chiffon propre et sec. Évitez les solvants qui pourraient endommager les parties en plastique. Pour l'entretien, contactez un service après-vente agréé.

Que faire si l'écran affiche 'Err01' ?

Le code Err01 indique une température de fonctionnement hors plage. Utilisez l'appareil dans une température comprise entre -5°C et 40°C.

Puis-je utiliser cet appareil en extérieur ?

L'appareil est conçu pour une utilisation à l'intérieur uniquement. Une lumière ambiante intense ou des conditions extrêmes peuvent affecter la précision.

Comment garantir la précision après une chute ?

Si l'appareil est tombé ou a subi un choc, vérifiez sa précision avant réutilisation. Si nécessaire, faites-le réviser par un service après-vente agréé.

Quelle est la durée de la garantie ?

La garantie est de 24 mois pour un usage privé à compter de la date d'achat. Elle peut être étendue en enregistrant l'outil en ligne dans les 30 jours.

Comment changer l'unité de mesure ?

L'unité s'affiche sur l'écran (m, ft, in). Référez-vous au manuel pour la procédure exacte de changement d'unité.

Que faire en cas de signal réfléchi trop faible ?

Si le signal est trop faible, choisissez une surface mieux réfléchissante ou un angle plus adapté. La mesure sur des surfaces sombres ou mates peut être difficile.

MODE D'EMPLOI RBLDM20 RYOBI

Attention! Il est essentiel que vous lisiez les instructions contenues dans ce manuel avant d'assembler, d'entretenir et d'utiliser le produit.

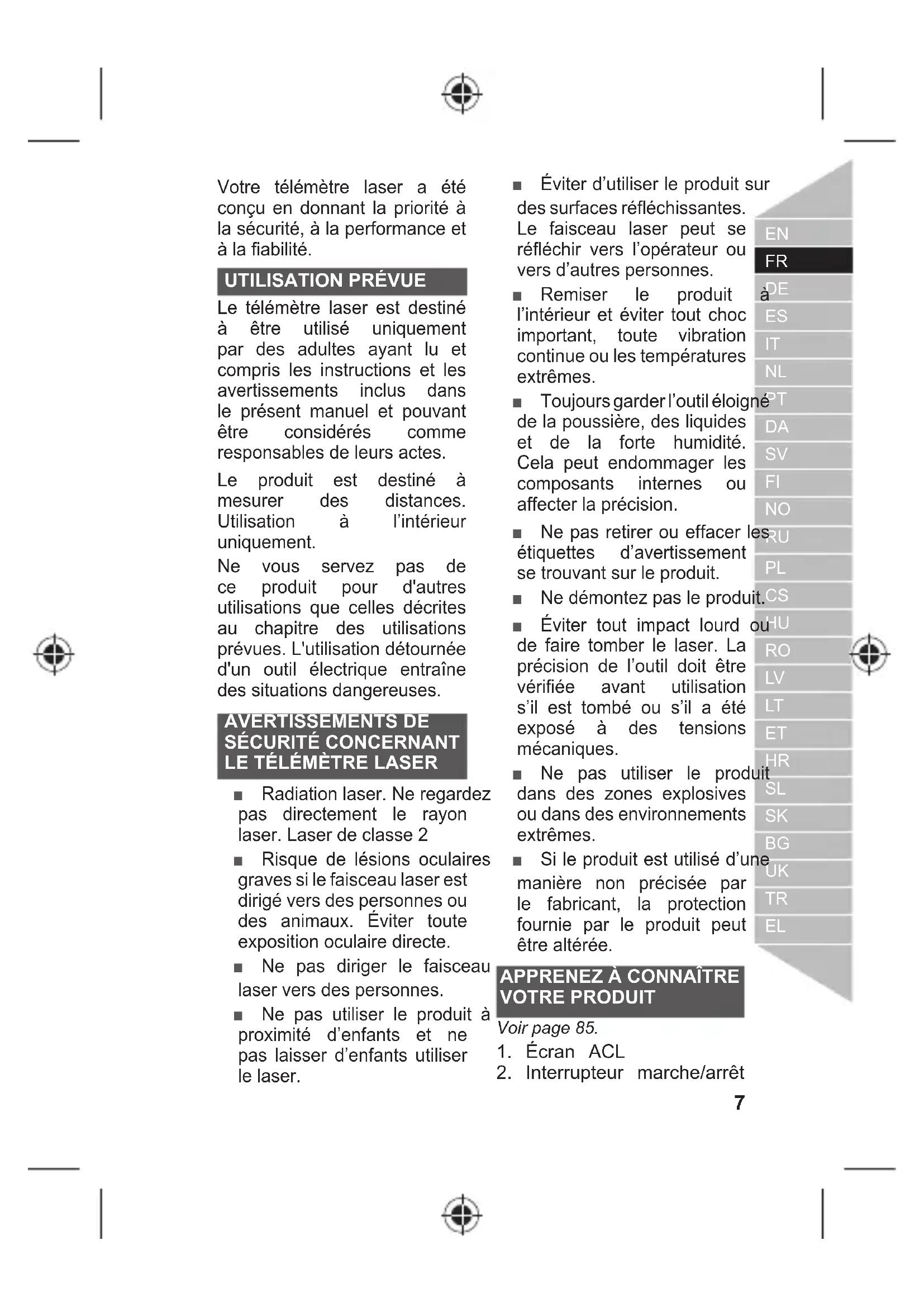

Votre télémètre laser a été conçu en donnant la priorité à la sécurité, à la performance et à la fiabilité.

Utilisation prévue

Le télémetre laser est destiné à être utilisé uniquement par des adultes ayant lu et compris les instructions et les avertissements inclus dans le présent manuel et pouvant être considérés comme responsables de leurs actes.

Le produit est destiné à mesurer des distances. Utilisation à l'intérieur uniquement.

Ne vous servez pas de ce produit pour d'autres utilisations que celles décrites au chapitre des utilisations prévues. L'utilisation détournée d'un outil électrique entraîne des situations dangereuses.

Avertissements de sécurité concernant le télémètre LASER

Radiation laser. Ne regardez pas directement le rayon laser. Laser de classe 2. Risque de lésions oculaires graves si le faisceau laser est dirigé vers des personnes ou des animaux. Éviter toute exposition oculaire directe. Ne pas diriger le faisceau laser vers des personnes. Ne pas utiliser le produit à proximité d'enfants et ne pas laisser d'enfants utiliser le laser.

Éviter d'utiliser le produit sur des surfaces réfléchissantes. Le faisceau laser peut se réfléchir vers l'opérateur ou vers d'autres personnes. Rester le produit à l'intérieur et éviter tout choc important, toute vibration continue ou les températures extrêmes. Toujours garder l'outil éloigné de la poussière, des liquides et de l'humidité. Cela peut endommager les composants internes ou affecter la précision. Ne pas retirer ou effacer les étiquettes d'avertissements se trouvant sur le produit. Ne démontez pas le produit. CS - Éviter tout impact lourd de faire tomber le laser. La précision de l'outil doit être vérifiée avant utilisation s'il est tombé ou s'il a été exposé à des tensions mécaniques. Ne pas utiliser le produit dans des zones explosives ou dans des environnements extrêmes. Si le produit est utilisé d'une manière non précisée par le fabricant, la protection fournie par le produit peut être altérée.

1. Écran ACL
2. Interrupteur marche/arrêt

Bouton de mesure

1. Tete laser
2. Lentilles de réception
3. Étiquette d'avertissement
4. Couvercle de la batterie
5. Voyant d'émission laser
6. Mesure par l'arrière
7. Mesure précédente
8. Mesure actuelle
9. Indicateur d'autonomie
10. Unité (m / pi / po)
11. Piles AAA

Entretien

• Evitez d'utiliser des solvants pour nettoyer les parties en plastique. La plupart des plastiques sont susceptibles d'être endommagés par les solvants disponibles dans le commerce. Utilisez un chiffon propre pour essuyer les impuretés, la poussière, etc. Pour plus de sécurité et de fiabilité, toutes les réparations doivent être effectuées par un service après-vente/agréé.

Marque de conformité d'Eurasie

Marque de conformité ukrainienne

Veuillez lire attentivement le mode d'emploi avant de démarrer la machine.

Les produits électriques hors d'usage ne doivent pas être jetés avec les ordures ménagères.

Recyclez-les par l'intermédiaire des structures disponibles. Contactez les autorités locales ou votre distributeur pour vous renseigner sur les conditions de recyclage.

Faisceau laser de classe 2. Ne regardez pas directement le rayon laser.

Remarque

Temps d'attente

Ne regardez pas directement le rayon laser.

GUIDE DE DÉPANNAGE

CODE ER-REUR	DESCRIPTION SOLUTION
-----	Hors de la plage de mesure	Mesure dans une plage correcte
-----	Le signal réfléchi est trop faible	Choisissez une(Meilleure) surface
Err01	Hors de la température de fonctionnement	Mesurez dans un environnement dans la température de fonctionnement spécifique

CARACTÉRISTIQUES DE L'APPAREIL

Télémetre laser
Modèle RBLDM20
Plage de mesure 0,15 m - 20 m
Precision type ± 2 mm
Vitesse de mesure maximale 0,5 s
Type d'alimentation (pile alcaline) 2 x AAA
Classe de laser 2
Type de laser 650 nm, <1mW
Taille du point laser 25 mm x 30 mm @ 16 m
Durée avant l'arrêt automatique de l'appareil	120 s
Plage de température de fonctionnement -5°C ~ 40°C
Plage de température de stockage -20°C ~ 60°C
Altitude de fonctionnement ≤ 2000 m
Humidité de fonctionnement ≤ 80%
Degrés de pollution 2
Divergence du faisceau	1.5 mrad
Dimensions	98,5 x 37,0 x 23,2mm
Unité de mesure disponible	m / ft / in
Remarque: La portée de la mesure et la précision du produit peuvent être affectées par des facteurs tels que : des températures extrêmes, la pluie, le brouillard, une lumière ambiente intense ou des objets refléchissant 90 % de la luzière. À une température ambiente de 25 °C, la précision varie de ±0,25 mm/m après 10 mètres seulement.

Altitude de fonctionnement ≤ 2000m

Humidité de fonctionnement ≤ 80%

Niveau de pollution 2

Divergence fascicule 1.5 mrad

Dimensions 98,5 x 37,0 x 23,2mm

Unité de mesure disponible m / ft / in

En plus des droits statutaires liés à l'achat, ce produit est couvert par une garantie telle que décrite ci-dessous.

1. La durée de la garantie accordée au consommateur est de 24 mois à partir de la date d'achat. Cette date doit être authentifiée par une facture ou toute autre preuve d'achat. Le produit a été conçu en vue d'une utilisation strictement privée. Aucune garantie ne s'applique donc en cas d'utilisation professionnelle ou commerciale.
2. Il existe pour une partie de la gamme d'outils électroportatifs (AC/DC), une capacité d'étendre la période de garantie au-delà de la période précédemment décrite en utilisant le formulaire d'enregistrement présent sur le site Internet www.ryobitools.eu. L'éligibilité d'un outil est clairement affichée dans les points de vente et/ou sur l'emballage et la documentation. L'utilisateur final doit enregistrer son/ ses outil(s) nouvellement acheté(s) en ligne dans les 30 jours qui suivent la date d'achat. L'utilisateur a la capacité de s'enregistrer pour l'extension de garantie dans son pays de résidence si celui-ci est listé dans le formulaire d'enregistrement en ligne ou cette option est valide. L'utilisateur final doit donner son consentement pour l'enregistrement des données requises pour accéder au site et doit accepter les termes et conditions. La confirmation d'enregistrement, envoyée par courriel, ainsi que la facture originale mentionnant la date d'achat serviront de preuve de l'extension de garantie.
3. La garantie couvre pendant la période de garantie les défauts des produits liés à la fabrication et aux matériaux à la date d'achat. La garantie est limitée à la réparation et/ou au remplacement et n'inclut aucune autre obligation, telle que, mais sans s'y limiter, les dommages accessoires ou indirects. La garantie est non valable en cas de mauvaise utilisation du produit, d'utilisation contraire aux instructions du mode d'emploi, ou en cas de branchement incorrect. Cette garantie ne s'applique pas pour:

-tout dommage au produit résultant d'un mauvais entretien -tout produit ayant été altéré ou modifié

-tout produit dont les marquages originaux d'identification (marque, numéro de série) ont été dégradés, altérés ou retirés - tout dommage causé par le non-respect des instructions du mode d'emploi

-tout produit non CE

• tout produit ayant subi une tentative de réparation par du personnel non qualifié ou sans autorisation préalable de Techtronic Industries
• tout produit raccordé à une alimentation secteur non conforme (ampérage, voltage, fréquence) - tout dommage causé par des influences extérieures (chimiques, physiques, chocs) ou par des substances étrangères

-l'usure normale des pièces consommables

-une utilisation inappropriée, une surcharge de l'outil -l'utilisation de pièces ou accessoires non agréés

• accessoires de l'outil électrique fournis avec l'outil ou achetés séparément. Cela comprend notamment les embouts de vissage, les forets de perceuse, les disques abrasifs, le papier de verre et les lames, le guide latéral
• Les composants (pièces et accessoires) sujets à l'usure naturelle, ceci incluant notamment les mandrins, les charbons, adaptateurs SDS, les cordons d'alimentation, les poignées auxiliaires, les mallettes de transport, les plateaux de ponçage, les sacs collecteurs de poussière, les tubes d'extraction de poussière, les carres de clé à chic, etc.
• Si le produit doit être réparé, envoyez-le à un service après-vente/agree RYOBI dont vous trouvez ci-dessous la liste pour chaque pays. Dans certains pays, votre revendeur RYOBI se charge é, sans contenir aucune produit dangereux tel que de l'essence, et vous devez indiquer leur adresse ainsi qu'une courte description du problème.
• Une réparation / un remplacement sous garantie est gratuit(e). Ceci ne constitue pas une extension de garantie ni un nouveau départ de la période de garantie. Les pièces ou les outils remplacés deviennent notre propriété. Dans certains pays, les frais de port devront être assumés par l'expéditeur. Vos droits statutaires restent inchangés.
• Cette garantie est valable au sein de l'Europe, de la Suisse, de l'Islande, de la Norvège, du Liechtenstein, de la Turquie, de la Russie. En dehors de ces zones, veuillez contacter votre distributeur agréé RYOBI pour déterminer si une autre garantie s'applique.

Service après-vente agréé

Pour trouver le service après-vente agréé le plus proche, rendez-vous sur http://fr.ryobotools.eu/header/service-and-support/service-agents.

FR RYOBI est une marque déposée de Ryobi Limited, et est utilisée sous licence.
