Tipo di prodotto	Telemetro laser
Marca	RYOBI
Modello	RBLDM20
Campo di misura	0,15 m - 20 m
Precisione tipica	± 2 mm
Velocità di misura massima	0,5 s
Alimentazione	2 batterie AAA (alcaline)
Classe laser	Classe 2
Tipo di laser	650 nm, <1 mW
Dimensioni del punto laser	25 mm x 30 mm a 16 m
Spegnimento automatico	120 s
Temperatura di funzionamento	-5 °C a 40 °C
Temperatura di stoccaggio	-20 °C a 60 °C
Altitudine di funzionamento	≤ 2000 m
Umidità di funzionamento	≤ 80 %
Grado di inquinamento	2
Divergenza del fascio	1,5 mrad
Dimensioni	98,5 x 37,0 x 23,2 mm
Unità di misura	m, ft, in
Schermo	LCD
Garanzia	24 mesi (uso privato)

Domande frequenti - RBLDM20 RYOBI

Qual è la portata massima del telemetro laser RBLDM20?

La portata massima è di 20 metri, con una precisione di ±2 mm. La misura inizia da 0,15 m.

Che tipo di batterie utilizza questo dispositivo?

Utilizza due batterie alcaline AAA. Assicurati di rispettare la polarità indicata nel vano.

Il laser è pericoloso per gli occhi?

Il dispositivo emette un laser di classe 2 (650 nm, <1 mW). Non guardare mai direttamente il fascio ed evita di puntarlo verso persone o animali.

Come pulire il telemetro?

Utilizza un panno pulito e asciutto. Evita solventi che potrebbero danneggiare le parti in plastica. Per la manutenzione, contatta un servizio di assistenza autorizzato.

Cosa fare se lo schermo mostra 'Err01'?

Il codice Err01 indica una temperatura di funzionamento fuori range. Utilizza il dispositivo a una temperatura compresa tra -5°C e 40°C.

Posso utilizzare questo dispositivo all'aperto?

Il dispositivo è progettato per l'uso solo in interni. Una luce ambientale intensa o condizioni estreme possono influenzare la precisione.

Come garantire la precisione dopo una caduta?

Se il dispositivo è caduto o ha subito un urto, verifica la precisione prima di riutilizzarlo. Se necessario, fallo revisionare da un servizio di assistenza autorizzato.

Qual è la durata della garanzia?

La garanzia è di 24 mesi per uso privato a partire dalla data di acquisto. Può essere estesa registrando l'utensile online entro 30 giorni.

Come cambiare l'unità di misura?

L'unità è visualizzata sullo schermo (m, ft, in). Fai riferimento al manuale per la procedura esatta per cambiare unità.

Cosa fare in caso di segnale riflesso troppo debole?

Se il segnale è troppo debole, scegli una superficie più riflettente o un angolo più adatto. La misura su superfici scure o opache può essere difficile.

MANUALE UTENTE RBLDM20 RYOBI

Attenzione! E' importante leggere le istruzioni contenate nel presente manuale prima di montare il prodotto, svolgere le operazioni di manutenzione sullo stesso e metterlo in funzione.

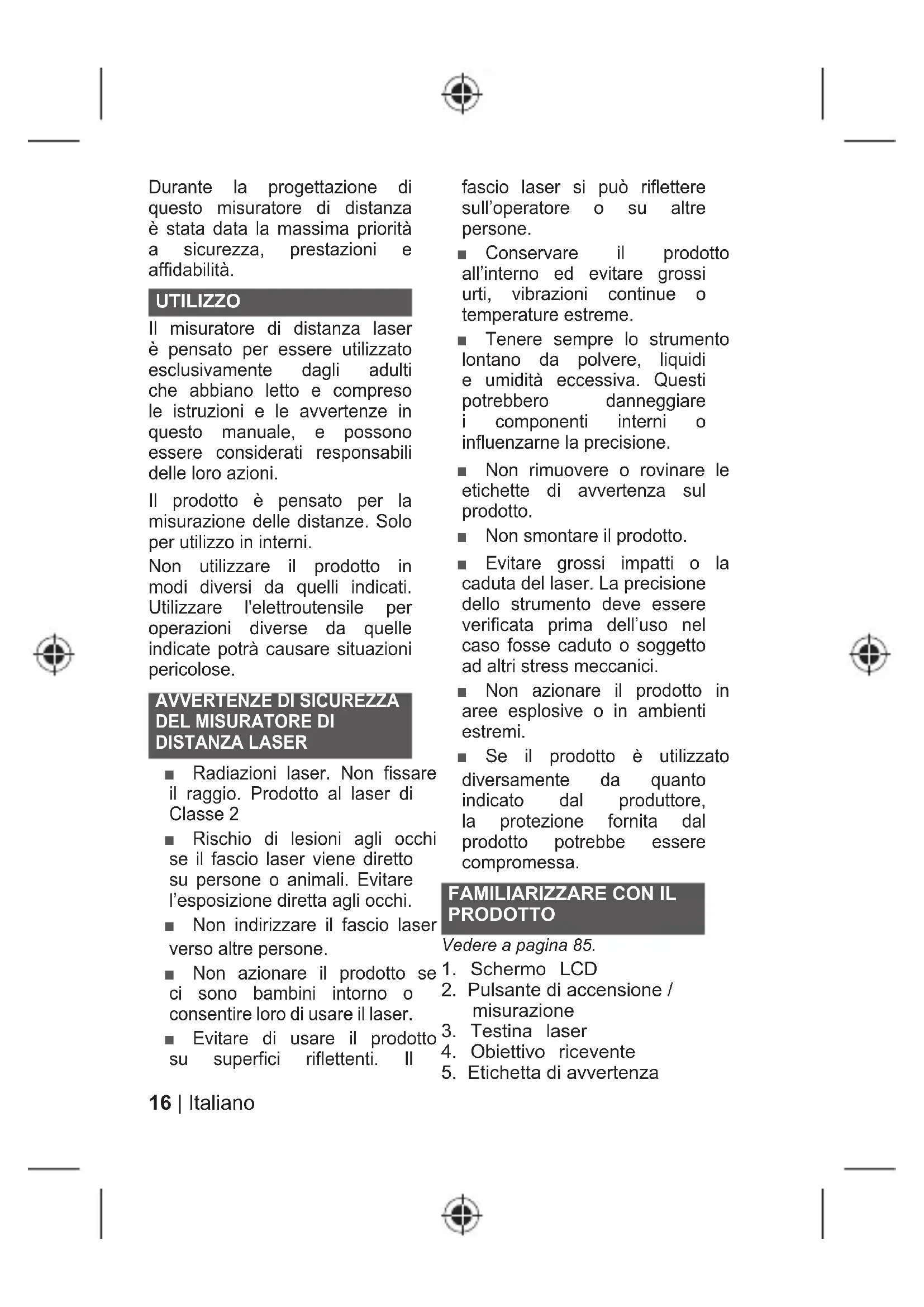

Durante la progettazione di questo misuratore di distance è stata data la massima priorità a sicurezza, prestazioni e affidabilità.

UTILIZZO

Il misuratore di distance laser è pensato per essere utilizzato esclusivamente dagli adulti che abbiano fatto e compreso le istruzioni e le avverenze in questo manuale, e possono essere considerati responsabili delle loro azioni.

Il prodotto è pensato per la misurazione delle distance. Solo per utilizzo in interni.

Non utilizzato il prodotto in modi diversi da quelli indicati. Utilizzato l'electroutensile per operazioni diverse da quella indicate potra causare situazioni pericolose.

AVVERTENZE DI SICUREZZA DEL MISURATORE DI DISTANZA LASER

Radiazioni laser. Non fissare il raggio. Prodotto al laser di Classe 2
Rischio di lesioniagli occhi se il fascio laser viene diretto su persona o animali. Evitare l'esposizione direttaagli occhi.
Non indirizzare il fascio laser verso altre persone.
Non azionare il prodotto se ci sono bambini intorno o consentire loro di usare il laser.
Evitare di usare il prodotto su superfici riflettenti. Il

fascio laser si più riflettere sull'operaatore o su autre persone.

Conservare il prodotto all'interno ed evitare grossi urti, vibrazioni continue o temperature estreme.
Tenere sempre lo strumento lontano da polvere, liquidi e umidità eccessiva. Questi potrebbero danneggiare i componenti interni o influenzarne la precisione.
Non rimuovere o rovinare le etichette di avvertenza sul prodotto.
Non smontare il prodotto.
Evitare grossi impatti o la caduta del laser. La precisione dello strumento deve essere verificata prima dell'uso nel caso fosse caduto o soggetto ad altri stress meccanici.
Non azionare il prodotto in aree esplosee o in ambienti estremi.
Se il prodotto è utilizzato diversamente da quanto significato dal produttore, la protezione fornita dal prodotto potrebbe essere compromessa.

FAMILIARIZZARE CON IL PRODOTTO

Vedere a pagina 85.

1. Schermo LCD
2. Pulsante di accensione / misurazione
3. Testina laser
4. Obiettivo ricevente
5. Etichetta di avventenza

1. Coperchio vano batterie
2. Indicatore di luce laser
3. Misurazione alla parte posteriore
4. Misurazione precedente
5. Misurazione corrente
6. Indicatore battery
7. Unità (m / piedi / pollici)
8. Batterie AAA

MANUTENZIONE

Evitare di utilizzato solventi quando si puliscono le parti in plastica. La maggior parte dei materiali plastici rischia di essere danneggiata dall'uso dei solventi disponibili in commercio. Utilizzato un panno pulito per rimuovere lo sporco, la polvere, ecc.
Per maggiroe sicurezza e affidabilità, tutte le riparazioni dovranno essere svolte da un centro servizi autorizzato.

SIMBOLISULPRODOTTO

V

Indicazioni sicurezza

Volt

Corrente diretta

Conformità CE

Marchio di conformità
EurAsian

Marchio di conformità ucraino

Leggere attentamente le istruzioni prima di avviare l'utensile.

I prodotti elettrici non devono essere smaltiti con i rifiuti domestici. Vi sono strutture per smaltire tali prodotti. Informarsi presso il proprio Comune o rivenditore di sicurezza per smatire adeguatamente tali rifiuti.

Fascio laser
classe 2.
Non fissare
direttamente il
raggio laser.

SIMBOLI NEL MANUALE

Note

Tempo di attesa

Non fissare direttamente il raggio laser.

RISOLUZIONE DEI PROBLEMI

CODICE DI ERRORE	DESCRIZIONE SOLUTION
-----	Fuori dall'intervallo di misurezione	Misurezione in un intervallo corretto
-----	Il segnale riflesso è trappo debole	Scegliere una superficie migliore
Err01	Fori alla temperature di esercizio	Eseguire la misurazione in un ambiente che presenti la temperature di esercizio specificata

SPECIFICHE PRODOTTO

Misuratore distanza laser
Modello RBLDM20
Intervallo di misurazione 0,15 m - 20 m
Precisione tipica ± 2 mm
Velocità di misurazione massima 0,5 s
Tipo di alimentazione (Batteria alcalina) 2 x AAA
Classe laser 2
Tipo di laser 650 nm, <1mW
Dimensione spot del laser 25 mm x 30 mm @ 16 m
Tempo di spegnimento automatico dispositivo 120 s
Intervallo di temperatura di esercizio -5°C ~ 40°C
Intervallo di temperatura di conservazione -20°C ~ 60°C
Altitudine di funzionamento ≤ 2000 m
Umidità operativa ≤ 80%
Grado di inquinamento	2
Divergenza del fascio	1.5 mrad
Dimensioni	98,5 x 37,0 x 23,2mm
Unità di misura disponibile	m / ft / in
Note: La precisione del prodotto e di raggiungimento della misurazione potrebbero essere influenzati da fattori come: uso con temperature estreme, pioggia, nebbia o luce ambiente forte o uso con oggetti con il 90% di riflessione. Con una temperature ambiente di 25°C, solo dopo 10 metri la precisione varierà ±0,25mm/m.

18 | Italiano

IT CONDIZIONI DI VALIDITA DELLA GARANZIA RYOBI

In aggiunta ai diritti di legge risultanti dall'acquisto, il prodotto è coperto alla garanzia sotto descritta.

1. Il periodo di garanzia è di 24 mesi per i consumatori, a decorrere nella data di acquisito del prodotto. La data deve essere documentata da una fattura o altra prova d'acquisito. Il prodotto è progettato e destinato solo all'utilizzo privato dei consumatori, Pertanto non viene fornita alcuna garanzia in caso di uso professionale o commerciale.
2. Per una series di utensili elettrici (CA/CC) è possibile prolongare il periodo di garanzia或者其他那個,. registradosi sul site web www.rybitools.eu. Gli utensili per i quali è possibile prolongare il periodo di garanzia sono chiaramente indicati nei negoz e/o sulle confezioni e nella documentazione dei prodotti. L'utente delve registrate online l'utensile acquistato entro 30 giorni alla data di acquireto. L'utente cui registarsi per la garanzia prolongata nel proprio paese di residenza, sequesto è elencato nel modulo di registrazione online dove esta opzione sia valida. Inoltre gli utenti devono fornire il proprio consenso alla conservazione dei dati da immettere online e devono accettare le condizioni generali. La confirma di registrazione, inviata tramite e-mail, e la fattura originaleindicante la data di acquiresto, costituiranno la prova della garanzia prolongata.

3. La garanzia copre tutti i difetti del prodotto durante il periodo di garanzia, risultati da manodopera o materiali alla data di acquireo. La garanzia è limitata alla riparazione e/o sostituzione e non include alcun altro obbligo quali, a mero titolo esemplificativo, i dati incidentali o consequencesiali. La garanzia non è valide se il prodotto è stato usato scorrettamente, in modo contrario al manuale di istruzioni o se è stato collegato in modo errato. La garanzia non è valida per:

4. qualiasi danno al prodotto dovuto a manutenzione errata;
   -qualsi prodotto che sia stato alterato o modificato;

5. qualiasi prodotto le cui marcature di identificazione originali (marchi di fabbrica, numero di serie) siano state cancellate, alterate o rimosse;

6. qualsiasi danno causato alla non osservanza delle istruzioni del manuale;

7. qualsiasi prodotto privo di omologazione CE;

8. qualiasi prodotto che sia stato sottomosto a un tentativo di riparazione da parte di un professionista non qualificato oppure sono la previa autorizzazione di Techtronic Industries;

9. qualsiasi prodotto collegato a un'alimentazione errata (per ampere, tensione, frequenza);
10. qualiasi danno causato da influenze esterne (chimiche, fisiche, urti) o sostanze estranee; -la normale usura delle parti di ricambio;

-uso inappropriato, sovraccarico dell'utensile;

-uso di accessori o parti non omologate;

• accessori per utensili eletrici forniti con l'utensile o acquistati separatamente. Questa esclusione comprende, a mero titolo eseimplificativo, punte per cacciaviti, punte per trapani, dischi abrasivi, carta vetrata, lame e guide laterali;
  componenti (parti e accessori) soggetti alla normale usura compresi, a mero titolo esemplificativo, kit di servizio e manutenzione, spazzole al carbonio, cuscinetti, mandrini, attacchi per punte a vite autoperforante, cavi di alimentazione, maniglie ausiliarie, custodie di trasporto, piastre di levigatura, sacchetti per la polvere, tubi di scarico della polvere, rondelle di feltro, perni e molle per avvitatori ecc.

• Per la manutenzione il prodotto dev'essere spedito o portato presso uno dei centri assistenza autorizzati RYOBI elencati per ogni paese nel seguente elenco di indirizzi dei centri. In alcuni paesi il rivenditore locale RYOBI si incarca di inviare il prodotto all'organizzazione di assistenza RYOBI. Quando si invia un prodotto a un centro assistenza RYOBI, imballarlo in modo sicuroswana contentuti pericolosi come la benzina, apporre l'indirizzo del mittente e accompagnarelto da una breve descrizione del quasto.

• La riparazione/sostituzione ai sensi della presente garanzia è gratuite. Non costituisce un prolongamento o un nuovo inizio del periodo di garanzia. Le parti o gli utensili scambiati divertano di notre proprieta. In alcuni paesi iosti di consegnata o di spedizione postale devono essere pagati dal mittente. I diritti di legge derivanti dall'acquisto dell'utensile rimangono inalterati.
• La presente garanzia è valida in Unione Europea, Svizzera, Islanda, Norvegia, Liechtenstein, Turchia e Russia. Al di fuori di tali aree contattare il rivenditore autorizzato RYOBI per sapere se è valida un'altra garanzia.

CENTRO SERVIZI AUTORIZZATO

Per individuare il più vicino centro servizi autorizzato, visitare il site http://it.ryobitools.eu/header/service-and-support/service-agents.
