RBLDM20 - Laseretäisyysmittari RYOBI - Ilmainen käyttöohje ja opas

Tuotetyyppi	Lasermittari
Merkki	RYOBI
Malli	RBLDM20
Mittausalue	0,15 m – 20 m
Tyypillinen tarkkuus	± 2 mm
Suurin mittausnopeus	0,5 s
Virtalähde	2 AAA-paristoa (alkaliparistot)
Lasertyypin luokka	Luokka 2
Lasertyyppi	650 nm, <1 mW
Lasertäplän koko	25 mm x 30 mm 16 m etäisyydellä
Automaattinen sammutus	120 s
Käyttölämpötila	-5 °C – 40 °C
Säilytyslämpötila	-20 °C – 60 °C
Käyttökorkeus	≤ 2000 m
Käyttökosteus	≤ 80 %
Saastumisaste	2
Säteen divergenssi	1,5 mrad
Mitat	98,5 x 37,0 x 23,2 mm
Mittayksiköt	m, ft, in
Näyttö	LCD
Takuu	24 kuukautta (yksityiskäyttö)

Usein kysytyt kysymykset - RBLDM20 RYOBI

Mikä on lasermittarin RBLDM20 maksimietäisyys?

Maksimietäisyys on 20 metriä, tarkkuudella ±2 mm. Mittaus alkaa 0,15 metristä.

Minkälaisia paristoja tämä laite käyttää?

Se käyttää kahta AAA-alkaliparistoa. Varmista paristolokerossa ilmoitettu napaisuus.

Onko laser vaarallinen silmille?

Laite lähettää luokan 2 laseria (650 nm, <1 mW). Älä koskaan katso suoraan säteeseen ja vältä sen suuntaamista ihmisiin tai eläimiin.

Kuinka puhdistan mittarin?

Käytä puhdasta ja kuivaa liinaa. Vältä liuottimia, jotka voivat vahingoittaa muoviosia. Huoltoa varten ota yhteys valtuutettuun huoltopalveluun.

Mitä tehdä, jos näytöllä lukee 'Err01'?

Virhekoodi Err01 tarkoittaa käyttölämpötilan olevan sallitun alueen ulkopuolella. Käytä laitetta lämpötilassa -5°C ja 40°C välillä.

Voinko käyttää tätä laitetta ulkona?

Laite on suunniteltu vain sisäkäyttöön. Voimakas ympäristön valo tai äärimmäiset olosuhteet voivat vaikuttaa tarkkuuteen.

Kuinka varmistan tarkkuuden putoamisen jälkeen?

Jos laite on pudonnut tai saanut iskun, tarkista sen tarkkuus ennen uudelleenkäyttöä. Tarvittaessa anna valtuutetun huoltopalvelun tarkastaa se.

Mikä on takuun kesto?

Takuu on 24 kuukautta yksityiskäyttöön ostopäivästä. Sitä voidaan pidentää rekisteröimällä työkalu verkossa 30 päivän kuluessa.

Kuinka vaihdan mittayksikköä?

Yksikkö näkyy näytössä (m, ft, in). Katso tarkka vaihto-ohje käyttöohjeesta.

Mitä tehdä, jos heijastettu signaali on liian heikko?

Jos signaali on liian heikko, valitse paremmin heijastava pinta tai sopivampi kulma. Tummat tai matat pinnat voivat vaikeuttaa mittausta.

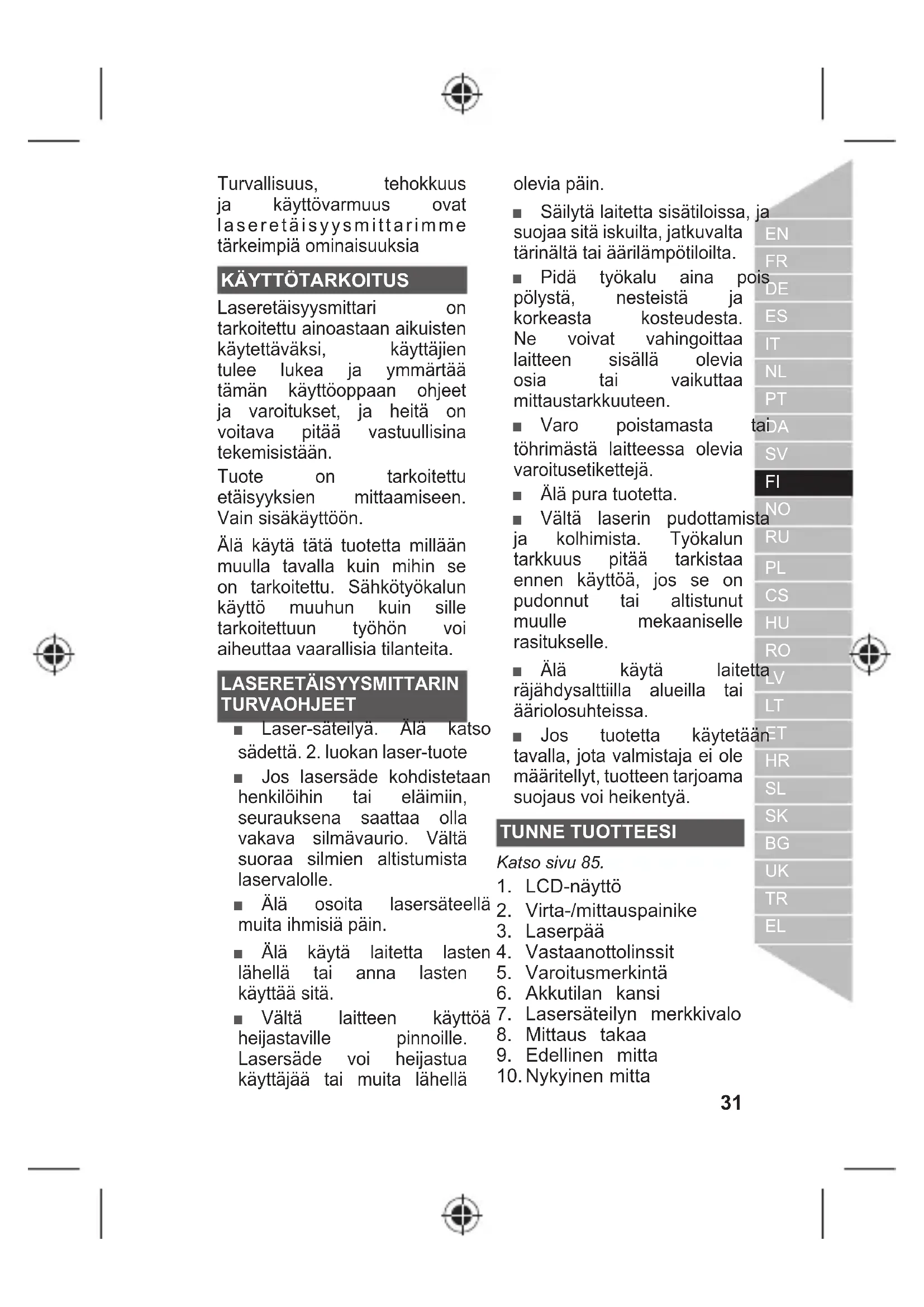

KÄYTTÖOHJE RBLDM20 RYOBI

Huomio! On tärkeää, etta luet tämän kaskirjan ohjeet ennen tuotteen kokoamista, huoltoa ja käytöä.

Turvallisuus, tehokkuus ja kaytovarmuus ovat laseretaisysmittarimmetärkeimpiä ominaisuksia

KÄYTTÖTARKOITUS

Laseretäisyyssmittari on tarkoitetu ainoastaan aikuisten käytettaväksi, käyttajien tulee lukea ja ymmärä tämän käyttooppaan ohjeet ja varoitukset, ja heita on voitava pitä vastuullisina tekemisistäan.

Tuote on tarkoitetu etaisyyksien mittaamiseen. Vain sisakayttoon.

Alä kayta tata tuotetta millaan muulla ravalla kuin mihin se on tarkoitettu. Sahkötyokalun kaytto muuhun kuin sille tarkoitettuun työhön voi aiheuttaa vaarallisia tilanteita.

LASERETÄISYYSMITTARIN TURVAOHJEET

Laser-sateilya. Alakatso sadetta.2.luokan laser-kuote
Jos lasersäde kohdistetaan henkilöihin tai eläimiin, seuraksena saattaa olla yakava silmävaurio. Vältsuoraa silmien altistumista laservalolle.
Alà osoita lasersäteellà muita ihmisii pain.
Alä kayta laitetta lasten lahella tai annalasten kayttaa sita.
Välta laitteen käytöa heijastaville pinnoille. Lasersäde voi heijastua käytäjäa tai muita lahellä

olevia pain.

Sailyta laitetta sisatiloissa, ja suojaa sita iskuita, jatkuvalta tarinaltatai aarilampotiloila.
Pida tyokalu aina p polysta, nesteistä ja korkeasta kosteudesta. Ne voivat vahingoittaa laitteen sisall' olevia osia tai vaikuttaa mittaustarkkuuteen.
Varo poistamasta tohrimastalaitteessa olevia varoitusetikettej.
Alpa pura tuotetta.
Välta laserin pudottami ja kolhimista. Tyokaluntarkkuus pitä tarkistaa ennen kaytöa, jos se on pudonnut tai altistunut muulle mekaaniselle rasitukselle.
Alä kayta laite rajahdysaltiila alueilla tai aariolosuheissa.
Jos tuotetta kayteta tavalla, jota valmistaja ei ole märitetlyt, tuotteen tarjoama suojaus voi heikentyä.

TUNNE TUOTTEESI

Katso sivu 85.

1. LCD-näytto
2. Virta-/mittauspainike
3. Laserpää
4. Vastaanottolinssit
5. Varoitusmerkintä
6. Akkutilan kansi
7. Lasersäteilyn merkkivalo
8. Mittaus takaa
9. Edellinen mitta
10. Nykyinen mitta

1. Pariston merkkivalo
2. Yksikkö (m/ft/in)
3. AAA-paristot

HUOLTO

Alä puhdista muoviosia liuottimilla. Suurin osa muoveista ei sieda markkinoilla olevia märattjä liuotteita, jotka vahingoittavat niitta. Käytä puhdasta riepua lian, polyn jne. puhdistukseen.
Jotta laite toimisi turvallisesti ja luotettavasti, kaikki korjaukset tulee antaa valtuutetun huoltopisteen hoidettavaksi.

TUOTTEESSA OLEVAT SYMBOLIT

V

Turvallisuusvaroitus

Voltti

Tasavirta

Todistus CE-saantjen noudattamisesta

EurAsian-vaatimusten-mukaisuusmerkki

Ukrainalainen sādōstenmukaisuusmerkinta

Lue ojeet huolellisesti ennen laitteen kaynnistamista.

Käytösta poistettavia
sähkölaitteita ei pidä
havittä talousjätteiden
mukana. Ne on
mahdollisuaksien
mukaan pantava
kiertoon.
Kierratysohjeita antavat
kunnan viranomaiset ja
vahittäiskauppiaat.

Luokan 2
lasersäde.
Älå katso
lasersädettä
suoraan.

KASIKIRJAN SYMBOLIT

Huom

Odotusaika

Alä katso lasersädettā suoraan.

VIANKORJAUS

VIRHEKOODI KUVAUS RATKAIISU
-----	Mittausalueen ulkopuolella	Mittaus oikealla alueella
-----	Heijastuva signaali lian heikko	Valitse parempi pinta
Err01	Toimintalämpötilan ulkopuolella	Mittaa määritetyssä toimintalämpötilassa

Laseretäisyyssmittari
Malli RBLDM20
Mitta-alue 0,15 m - 20 m
Tyypillinen tarkkuus ± 2 mm
Mittauksen enimmäisnopeus 0,5 s
Tehon typpi (Alkaliparisto) 2 x AAA
Laserluokka 2
Laserin typpi 650 nm, <1mW
Laserin pyyhkäisypisteen koko 25 mm x 30 mm @ 16 m
Laitteen automaattinen sammutusaika 120 s
Käytön lämpötila-alue -5°C ~ 40°C
Säilytyksen lämpötila-alue -20°C ~ 60°C
Käytökorkeus	≤ 2000 m
Käytönaikainen kosteus	≤ 80%
Saastumisaste	2
Säteen hajonta	1.5 mrad
Koko	98,5 x 37,0 x 23,2mm
Mittayksikkö käytettävissä	m / ft / in
Huom: Mittausulottuvuuteen ja tuotteen tarkkuuteen voivat vaikuttaa seuraavat tekijät: käytö aärilämpötiloissa, sateessa, sumussa tai voimakkaassa ympäröivässä valossa tai kohteissa, joissa heijastus on 90%. 25°C:n huonelämpötilassa tarkkuus vaihteele ±0,25 mm/m 10 metrin jälleen

Energiaallikas (Leelispatarei) 2 x AAA

Laseri klass 2

Laseri tuup 650 nm, <1mW

Laseri laotuspunkt 25 mm x 30 mm @ 16 m

Tällä tuotteella on oston luomien lakisaäteisten oikeuksien ohella alla mainitun mukainen takuu.

1. Takuun kesto on kuluttajille 24 kuukautta ja takuuaika alkaa tuotteen ostohetkestä. Tāmān paivāmaarān tulee lukea laskussa tai muussa ostosotitsessa. Tuote on suunniteltu ja tarkoitettu vain kuluttajien ja yksitviseen kāyttoän. Takuu ei siis kata ammatti- eikä kaupallista kāytöä.
2. Joidenkin sahkötyokalujen (AC/DC) takuun kestoa on mahdollista laajentaa yll mainittua kestoa pidemmaki verkkosivuston www.rybitools.eu rekisteroinnin kautta. Tyokalujen kelpoisus takuujakson laajennukseen nakyyy selkeasti myymaloissa ja/tai pakkaufsissa ja/tai tamä tieto sisälty tuotedokumentaation. Loppukayttäjan tätyt rekisteröidä vasta hankitut tyokalut internetissä 30 paivän kuluessa ostopäivamärast. Loppukayttäj voi rekisteröidä lajennetun takuun kotimaassaan, jos se on lueteltuna online-rekisteröintilomakkeessa, jossa mainitaan, missä tamä vaihtoehto on voimassa. Loppukayttäjen tätyt lysski hyväksya tiotojen tallennus, jotka heidän taty antaa online-tilassa sekä ehodt. Rekisteröinnin vahvistuskuitti, joka lahetetän sähkopositse, ja alkuperäinen ostopäivamärän ilmaiseya lasku toimivat laajennetun takuun tositteina
3. Takuu kattaa kaikki tuotteeseen takuaikana tulevat viat, joiden aiheuttajina ovat tuotteessa ostopāivānā olleet valmistus- tai materiaalviat. Takuu on rajoitettu korjaukseen ja/tai vailtoon eika se sisālta mitān muita velvoiteita mukaan lukien satunnais- ja seurannaisvahinkoja, mutta rajoittumatta nihin. Takuu ei päde, jsu toetetta on kāytetty vaärin, kāyttöhjoen vastaisesti taiJos se on liitetty virheellisesti. Tama takuu ei kata:

-virheellisestä huollossta johtuvia vaurioita
-munnettua tai muutettua tuotetta

• tuotetta, jonka alkuperäiset tunnistemerkinnat (tavaramerkki, sarjanumero) on turmelu, muutetu tai poistetu

-tamän kayttooppaan laiminlyonnista johtuvia vaurioita
-ei-CE-tuotetta

• tuotetta, jota on yrittányt korjata épäpáteva ammattilainen tai joka on korjattu ilman Techtronic Industriesin ennakkolupaa.

• tuotetta, joka on liitetty virheelliseen teholahteeseen (ampeerit, jannite, taajuus)

• ulkoisten vaikutusten (kemiallinen, fyysinen, iskat) tai vieraiden aineiden aiheuttamaa vauriota

-normaaleja kuluvia varaosia
-virheellä kayttoa, tyokalun ylikuormitusta
-ei-hyväksyttyjen tarvikkeiden tai osien käytöä

• sahkötyokalun tarvikkeita, jotka on toimittuyokalun mukana tai osttut erikseen. Poissuljettuja osia ovat ruvausterat, poranterat, hiomalaikat, hiekkapaperi ja terat, sivuohjain, nain h kutenkaan rajaottumatta
  -Luonnollisesti kuluvia komponentteja (osia tai tarvikkeita), joihin sisaltyvat huolto- ja kunnossapitosetit, hiilharjat, laakerit, terastukat, SDS-porien kiinnitin tai istukka, virtajohto, apukahva, kuljetuskotelo, hiomalaiika, polypussi, polynpoinstoputki, huopatiivisteet, iskunvaantimen pultit i jouset vms, nainhin kuitenkaan raoijtumatta.

• Tuote on lahetettäva houllettavaksi valtuettuun RYOBI-huoltoon tai naytettä siella. Niiden osoitteet kussakin maassa loytyvat seuraavasta luettelosta. Joissakin maissa paikallinen RYOBI-jällenmyjä huolehti tuoteen länetyksesta RYOBI-huolto-organisaation. Kun tuote lahetetään RYOBI-huoltoon, se tāyty pakata hyvin ilman vaarallisia aineita, kuten poltoainetta, ja pakkaukseen tāyty merkitä lahetäjan nimi sekā vian lyhyt kuvaus.

• Takuun kattama korjaus/vahto on maksuton. Se ei tarkoita takuuajan laajennusta tai alkamista alusta. Valhdetut osat tai tyokalut siirtyvat valmistajan omistukseen. Joissakin maissa lahettajan tayty maksaa lahetskustannukset tai postikulut. Tyokalun oston luomat lakisäeteiset oikeudet pysyvat koskemattomina
• Tamä takuu on voimassa Europan yhteisössä, Sveitsissä, Islannissa, Norjassa, Liechtensteinissa, Turkissa ja Venajällä. Ota näiden alueiden ulkopuolella yhteyttä omaan valtuutettuun RYOBIjalleenmyyijän ja selvita, onko jotain muuta takuuta.

VALTUUTETTU HUOLTO

Voit etsiä lahimmän valtuutetun huollon sivulta http://fi.ryobitools.eu/header/service-and-support/service-agents.

NO RYOBI GARANTIBETINGELSER

FI RYOBI on Ryobi Limited in omistama tavaramerkki, ja sitä käytetään lisensssin puiteissa.
