Produkttyp	Laseravståndsmätare
Märke	RYOBI
Modell	RBLDM20
Mätområde	0,15 m – 20 m
Typisk noggrannhet	± 2 mm
Maximal mäthastighet	0,5 s
Strömförsörjning	2 AAA-batterier (alkaliska)
Laserklass	Klass 2
Lasertyp	650 nm, <1 mW
Laserpunktsstorlek	25 mm x 30 mm vid 16 m
Automatisk avstängning	120 s
Driftstemperatur	-5 °C till 40 °C
Förvaringstemperatur	-20 °C till 60 °C
Driftshöjd	≤ 2000 m
Driftsfuktighet	≤ 80 %
Föroreningsgrad	2
Stråldivergens	1,5 mrad
Mått	98,5 x 37,0 x 23,2 mm
Måttenheter	m, ft, in
Skärm	LCD
Garanti	24 månader (privat bruk)

Vanliga frågor - RBLDM20 RYOBI

Vad är den maximala räckvidden för laseravståndsmätaren RBLDM20?

Den maximala räckvidden är 20 meter, med en noggrannhet på ±2 mm. Mätningen börjar från 0,15 m.

Vilken typ av batterier använder denna enhet?

Den använder två alkaliska AAA-batterier. Se till att följa polariteten som anges i facket.

Är lasern farlig för ögonen?

Enheten avger en klass 2-laser (650 nm, <1 mW). Titta aldrig direkt på strålen och undvik att rikta den mot personer eller djur.

Hur rengör jag avståndsmätaren?

Använd en ren, torr trasa. Undvik lösningsmedel som kan skada plastdelarna. För underhåll, kontakta en auktoriserad serviceverkstad.

Vad göra om skärmen visar 'Err01'?

Koden Err01 indikerar en driftstemperatur utanför intervallet. Använd enheten inom en temperatur mellan -5°C och 40°C.

Kan jag använda denna enhet utomhus?

Enheten är endast avsedd för inomhusbruk. Starkt omgivningsljus eller extrema förhållanden kan påverka noggrannheten.

Hur garanterar jag noggrannheten efter ett fall?

Om enheten har tappats eller utsatts för stöt, kontrollera noggrannheten före återanvändning. Om nödvändigt, låt den servas av en auktoriserad serviceverkstad.

Vad är garantitiden?

Garantin är 24 månader för privat bruk från inköpsdatum. Den kan förlängas genom att registrera verktyget online inom 30 dagar.

Hur ändrar jag måttenhet?

Enheten visas på skärmen (m, ft, in). Se manualen för exakt procedur för att ändra enhet.

Vad göra vid för svag reflekterad signal?

Om signalen är för svag, välj en bättre reflekterande yta eller en lämpligare vinkel. Mätning på mörka eller matta ytor kan vara svår.

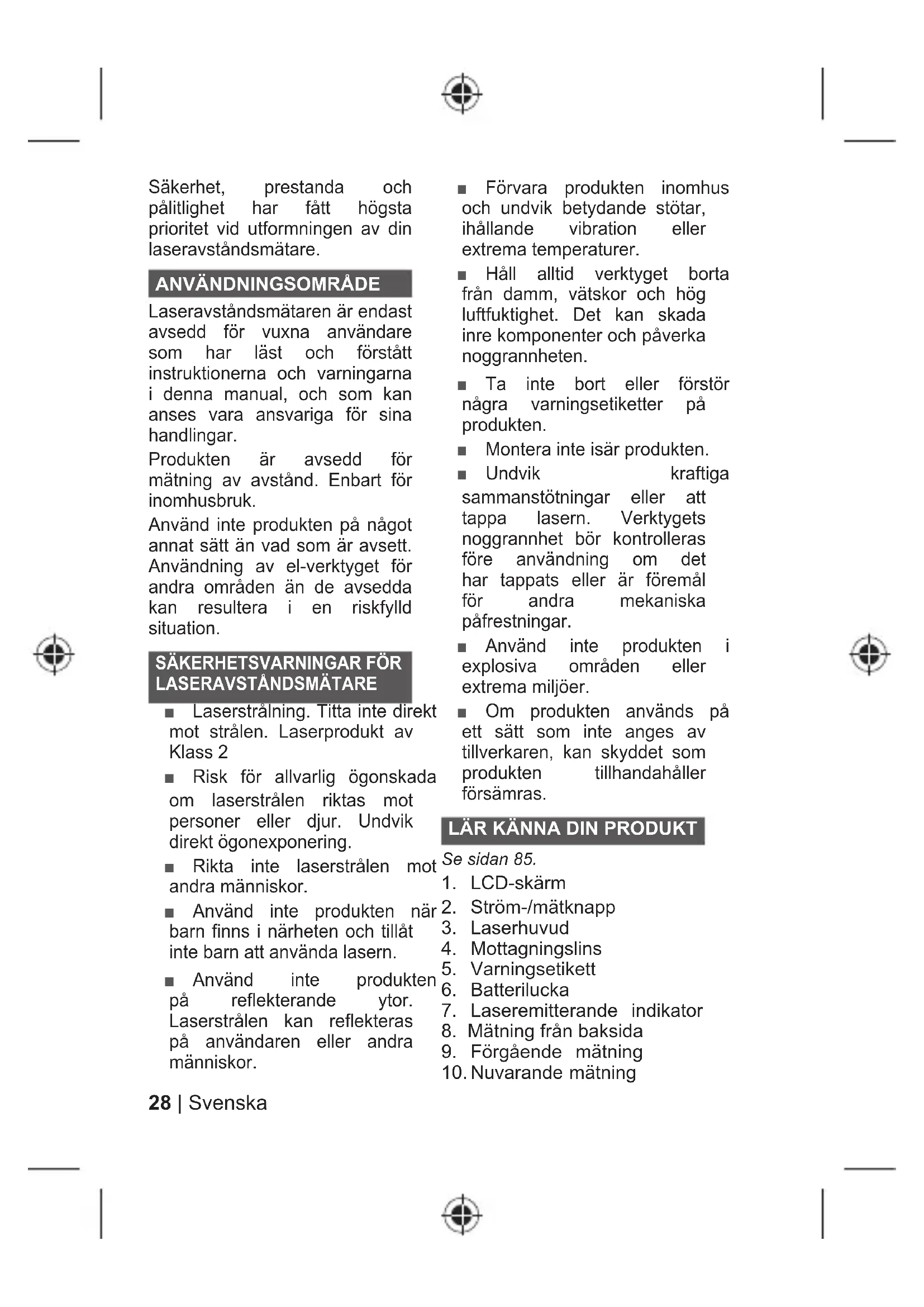

BRUKSANVISNING RBLDM20 RYOBI

Observera! Det ar viktigt att du laser instruktionerna i manualen fore montering, anvandning och underhäll avprodukten.

Sakerhet, prestanda och pälitlighet har fatt högsta prioritet vid utformningen av din laseravstandsmätare.

ANVÄNDNINGSOMRADE

Laservstandsmataren arendast avsedd for vuxna anvandare som har last och forstatt instruktionerna och varmingarna ienna manual, och som kan anses vara ansvariga for sina handlingar.

Produkten ar avsedd for matning av avstand. Enbart for inomhusbruk.

Använd inte Produkten på nagot annat satt an vad som ar avsett. Användning av el-verktyget for andra områden an de avsedda kan resultera i en riskylld situation.

SÄKERHETSVARNINGAR FÖRLASERAVSTÄNDSMÄTARE

Laserstralning. Titta inte direkt mot stralen. Laserprodukt av Klass 2
Risk for allvarlig ogonskada om laserstralen riktas mot personer aller djur. Undvik direkt ogonexponering.
Riktainte laserstralen mot andra manniskor.
Anvand inte Produkten nar barn finns i narheten och tillat inte barn att anvanda lasern.
Användinte Produkten
pà reflekterande ytor.
Laserstralen kan reflekteras
pà användaren aller andramänniskor.

Forvara produit inomhus och undvik betydande stotar, ihallande vibration aller extrema temperaturer.
Häll alltid verktyget borta fran damm, vatskor och hög luftfuktighet. Det kan skada inre componenter och paverka noggrannheten.
Ta inte bort aller forstornagra varningsetiketter pa Produktien.
Montera inte isärprodukten.
Undvik kraftiga
sammanstättingar aller att
tappa lasern. Verktygets
noggrannhet bör kontrolleras
färe användning om det
har tappats aller ar foremäl
for andra mekaniska
pafrestningar.
Anvand inte Produkten i explosive omraden aller extrema miljoer.
- Om Produkten används påett satt som inte anges avtillverkaren, kan skyddet somprodukten tillhandahällerforsamras.

1. LCD-skärn
2. Ström-/matknapp
3. Laserhuvud
4. Mottagningslins
5. Varningsetakett
6. Batterilucka
7. Laseremitterande indicator
8. Matning fran baksida
9. Förgäende matning
10. Nuvarande matning

1. Batteriindikator
2. Enhet (m/fot/tum)
3. AAA- batterier

UNDERHÄLL

Undvik att användalösningsmedel vid rengöring av plastdelar. Flertalet plaster kan skadas vid användning av vissa进展情况 medel som saljs i affärerna. Använd en rentygtrasa for att torka bort smuts, damm, osv.
För sakerhet och pålitliget
ska alla reparationer
utforas av auktoriserat
reparationscenter.

Läs instruktionerna ordentligt innan start av maskinen.

Gamla elektroniska\ produkter ska\ inte kastas med\ hushållssoporna.\ Atervinn där södana\ faciliteter finns.\ Kontrolera med din\ lokala myndighet\ eller saljaren for att fä\ atervinningstips.

Lasersträle av klass 2. Titta inte rakt in i lasersträlen.

SYMBOLER I MANUALEN

Notera

Vantetid

Titta inte rakt in i laserstralen.

EN

FR

DE

ES

IT

NL

PT

DA

SV

FI

NO

RU

PL

CS

HU

RO

LV

LT

ET

HR

SL

SK

BG

UK

TR

EL

FELSÖKNING

FELKOD BESKRIVNING LÖSNING

-----	Utanfor matområde	Mätning vid en lämplig räckvidd
-----	Reflekterad signal	Välj en bättre yta
	är svag
Err01	Utanfor	Mät i en omgivning
	arbetstemperatur	med den specificerade arbetstemperaturen

PRODUKTSPECIFKATIONER

Laseravstandsmäture

Modell RBLDM20

Mattrckvdd 0,15 m - 20 m

Typisk noggrannhet ± 2mm

Maximal malthastighet 0,5 s

Strömtyp (Alkalinbatteri) 2 x AAA

Laserklass 2

Lasertyp 650~nm < 1mW

Punktstorlek for laser 25 mm x 30 mm @ 16 m

Automatisk avstängningstid for enhet 120 s

Drifttemperatures räckvidd -5°C ~ 40°C

Lagringstemperatures räckvidd -20°C ~ 60°C

Drifthöjd ≤ 2000m

Driftfuktigabet 80%

Föroreningsgrad 2

Notera: Mäträckvdden och produktnoggrannheten kan paverkas av faktorer sasom: använding under extrema temperaturer, regn, dimma aller intensivt omgivningsljus, aller vid användning på foremål med en reflektion på 90%. Vid rumstemperaturer på 25^ kommen noggrannheten att variera med ± 0.25mm / m Först after 10 meter.

Lasersträke
klasse 2. Ikke
stirr direkte inn i
lasersträden.

SYMBOLERIMANUALEN

Nb

Ventetid

Ikke stirr direkte inn laserstralen.

FEILSØKING

FEILKODE BESKRIVELSE LØSNING

Forutom eventuella lagstadgade rattigheter som uppstar genom kopet, tacks den har produit av en garanti som anges nedan.

1. Garantiperioden ar 24 manader for konsumenter och bocrj galla fran det datum da produits koptes. Detta datum maste dokumenteras pa en faktura eller annat kopbevis. Produktien ar utformad och avseddd for konsumenter och privat bruk. Darmed tillhandahalls ingen garanti vid yrkesmssigt aller kommersielt bruk.
2. Det finns möjglich att förlänga garantiperioden für en del av utbudet für elverktyg (AC/DC) under den period som anges ovan genom att använda registreringen på webbplatsen www.ryobitools.eu. De verktyg som ar berättigade till en förlängning av garantiperioden visas tydligt i butiker och/eller pa forpackningen/och anges i produktdokumentationen. Slutanvändaren behöver registrera hans/hennes nyforvärvade verktyg online inom 30 dagar fran kopdatumet. Slutanvändaren kan registrera sig fur den förlängda garantin i det land dar han/hon bor om landet finns angivet i registraringsformularet online och darr delta alternativ ar giltigt. Dessutom maste slutanvändaren ge sitt medgivande til lagring av data vilket kravs vid registricularing online samt acceptera villkoren. Bekräftelsekvittot fur registricularing som skickas ut via e-post och originalfakturan som visar kopdatumetkommen att galla som bevis fur den förlängda garantin.
3. Garantin tacker alla produitdefekter under garantiperioden som beror pa brister i utforande ellern material vid kopdatomet. Garantin ar begransad gallande reparation och/eller utbyte och inkladerar inte nagra skyldigheter inklusive men inte begransat till oforutsedda skador erler foljdskador. Garantin ar inte gittg om Produkten har missbrukats, anvants i strid med bruksanvisningen erler inte anslutis pa ratt satt. Denna garanti tacker inte:

-eventuella skador paa produkten som uppstatt till foljd av felaktigt underhall -produkter som har andrats ell modifierats
-produkter dar ursprungliga identieringsmärkninger (varumärke, serienummer) har malats over, andrats ell tagits bort
-eventuella skador som uppstaatt till foljd av att bruksanvisningen inte afterfoljts -alla icke CE-produkter
-eventuella producerk som har forsokts repareras av en iche-kvalificerad yrkesman aller utan foreqende medqvande fran Techtronic Industries.
- eventuellaprodukter som anslutits till felaktig stromforsörning (ampere, volt, frekvens)
-eventuella skador som uppstatt till foljd av yttre paverkan (kemisk, fysisk, stotar) erer frammande amnen

-olamplig anvandning, overbelastning av verktyget
-anvandhingen av icate-godkanda tillbehor ell derar

• tillbehör till elverktyg som medfoljde verktyget aller köpts separat. Sādana undantag inkluderar men ar inte begransat till skruvmeiselbits, borrbits, slipskivor, sandpapper, blad och sidoskena

• Komponenter (delar och tillbehör) ar foremål for naturligt slitage, inklusive men inte begränsat til service- och underhällssatser, kolborstar, kullager, chuck, tillbehör erer tillhörande SDS-borrbit, strömsladd, hjalphandtag, transportväska, slipplatta, dammpase, dammutbläsrör, filbrickor, stift och fiadrar till mutterdragare osv.

• Vid service maste Produkten skickas aller uppivas for en RYOBI-auktoriserad servicestation som star angiven for varje land i foljande adresslsta over servicestationer. I vissa lander tar din lokala RYOBI-aterforsjare pa sig ansvaret att skicka Produkten till RYOBI-serviceorganisationen. Nar en produit skickas til en RYOBI-servicestation,cka Produkten paketeras saker utan nagot farligt innehall sasom bensin, markeras med avsandarens adress samt en kort beskrivng av felet.

• En reparation/ett utbyte underenna garanti ar kostnadsfri. Det utgor inte en forlangning ell fernyelse av garantiperioden. Utbyta delar ell verktyg blir var egendom. I vissa lander maste leveranskostnader ell porto betalas av avsandaren. Dina lagstadgade rattigheter som harror fran kopet av verktyget forblir opaverkade
• Denna garanti ar giltig i Europeiska gemenskapen: Schweiz, Island, Norge, Liechtenstein, Turkiet och Ryssland. Utanfor dessa lander, kontakta din auktoriserade RYOBI-aterforsaljare for att avgora om en annan garanti galler.

AUKTORISERAT SERVICECENTER

Du hittar narnaste auktoriserade servicecenter genom att gà till http://se.ryobitools.eu/header/service-and-support/service-agents.

F1 RYOBp-TAKUUN SOVELTAMISEHDOT

SV RYOBI ar en del av varumärke Ryobi Limited och dess användning ar licensierad.
