RBLDM20 - Laserafstandsmeter RYOBI - Gratis gebruiksaanwijzing en handleiding

Producttype	Laserafstandsmeter
Merk	RYOBI
Model	RBLDM20
Meetbereik	0,15 m – 20 m
Typische nauwkeurigheid	± 2 mm
Maximale meetsnelheid	0,5 s
Voeding	2 AAA-batterijen (alkaline)
Laserklasse	Klasse 2
Lasertype	650 nm, <1 mW
Grootte laserpunt	25 mm x 30 mm bij 16 m
Automatische uitschakeling	120 s
Bedrijfstemperatuur	-5 °C tot 40 °C
Opslagtemperatuur	-20 °C tot 60 °C
Bedrijfshoogte	≤ 2000 m
Bedrijfsvochtigheid	≤ 80 %
Vervuilingsgraad	2
Bundeldivergentie	1,5 mrad
Afmetingen	98,5 x 37,0 x 23,2 mm
Meeteenheden	m, ft, in
Scherm	LCD
Garantie	24 maanden (particulier gebruik)

Veelgestelde vragen - RBLDM20 RYOBI

Wat is het maximale bereik van de laserafstandsmeter RBLDM20?

Het maximale bereik is 20 meter met een nauwkeurigheid van ±2 mm. De meting begint vanaf 0,15 m.

Wat voor soort batterijen gebruikt dit apparaat?

Het gebruikt twee alkaline AAA-batterijen. Let op de juiste polariteit in het compartiment.

Is de laser gevaarlijk voor de ogen?

Het apparaat zendt een klasse 2 laser uit (650 nm, <1 mW). Kijk nooit direct in de straal en richt deze niet op mensen of dieren.

Hoe maak ik de afstandsmeter schoon?

Gebruik een schone, droge doek. Vermijd oplosmiddelen die de plastic onderdelen kunnen beschadigen. Neem voor onderhoud contact op met een erkende service.

Wat moet ik doen als het scherm 'Err01' weergeeft?

De foutcode Err01 geeft aan dat de bedrijfstemperatuur buiten het bereik ligt. Gebruik het apparaat bij een temperatuur tussen -5°C en 40°C.

Kan ik dit apparaat buitenshuis gebruiken?

Het apparaat is alleen ontworpen voor gebruik binnenshuis. Intens omgevingslicht of extreme omstandigheden kunnen de nauwkeurigheid beïnvloeden.

Hoe garandeer ik de nauwkeurigheid na een val?

Als het apparaat is gevallen of een schok heeft gehad, controleer dan de nauwkeurigheid voor hergebruik. Laat het indien nodig nakijken door een erkende service.

Wat is de garantieperiode?

De garantie is 24 maanden voor particulier gebruik vanaf de aankoopdatum. Deze kan worden verlengd door het gereedschap binnen 30 dagen online te registreren.

Hoe wijzig ik de meeteenheid?

De eenheid wordt op het scherm weergegeven (m, ft, in). Raadpleeg de handleiding voor de exacte procedure voor het wijzigen van de eenheid.

Wat te doen bij een te zwak gereflecteerd signaal?

Als het signaal te zwak is, kies dan een beter reflecterend oppervlak of een geschiktere hoek. Meten op donkere of matte oppervlakken kan moeilijk zijn.

GEBRUIKSAANWIJZING RBLDM20 RYOBI

Let op! Het is van essentieel belang dat u de instructies in deze gebruiksaanwijzing leest voor u het product monteert, onderhoudt en gebruikt.

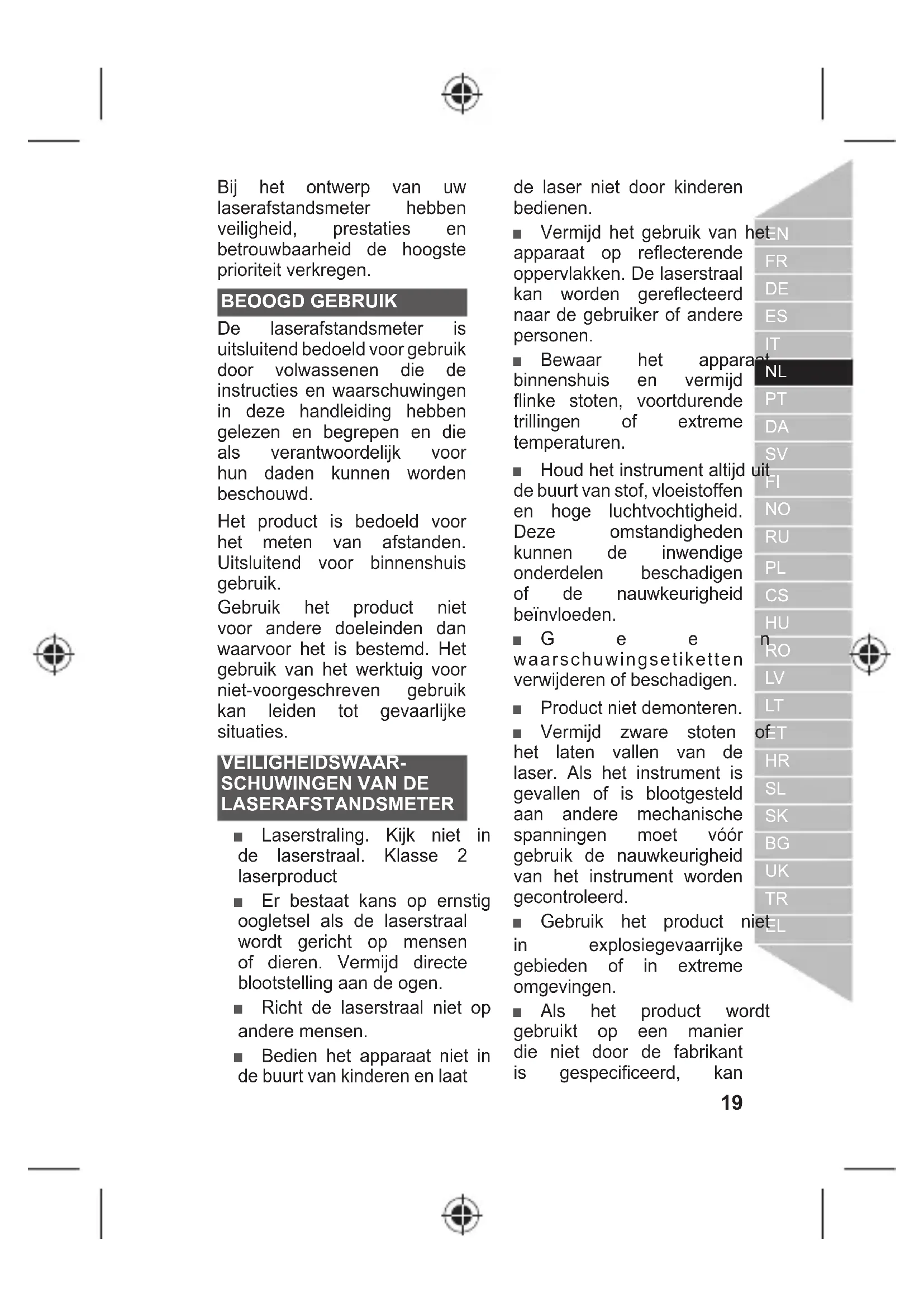

Bij het ontwerp van uw laserafstandsmeter hebben veilighed, prestaties en betrouwbaarheid de hoogste prioriteit verkreten.

BEOOGD GEBRUIK

De laserafstandsmeter isuitsluitend bedoeld voor gebruik door volwassenen die de instructies en waarschuwingen in deze handleiding hebben gelezen en begrepen en die als verantwoordelijk voor hun daden+konnen worden beschouwd.

Het product is bedoeld voor het meten van afstanden. Uitsluitend voor binnenshuis gebruik.

Gebruik het product Niet voor andere doeleinden dan waarvoort het is bestemd. Het gebruik van het werktuig voor Niet-voorgeschreven gebruik kan leiden tot gevaarlijke situatuies.

VEILIGHEIDSWAAR-SCHUWINGEN VAN DE LASERAFSTANDSMETER

Laserstraling. Kijk nicht in de laserstraal. Klasse 2 laserproduct
Er bestaat kans op ernstig oogletsel als de laserstraal wordt gericht op mensen of dieren. Vermijd directe bloatstelling aan de ogen.
Richt de laserstraal nicht op andere mensen.
Bedien het apparaat Niet in de buurt van kinderen en LAST

de laser nicht door kinderen bedieren.

Vermijd het gebruik van apparaat op reflecterende oppervlakken. De laserstraal kan worden gereflecteerd maar de gebruiker of andere Personen.
Bewaar het appar binnenshuis en vermijd flinke stoten, voortdurende trillingen of extreme temperaturen.
Houd het instrument altejde buurt van stof, vloeistoffen en hoge luchtvochtigheid.Deze omstandighedenkunnen de inwendigeonderdelen beschadigenof de nauwkeurigheidbeinvloeden.
G e Waarschuwingsetiketten verwijderen of beschadigen.
Product nicht demonteren.
Vermijd zware stoten het latent vallen van de laser. Als het instrument is gevallen of is blootgesteld aan andere mechanische spanningen moet voor gebruik de nauwkeurigheid van het instrument worden gecontroleerd.
Gebruik het product in explosiegevaarrike gebieden of in extreme omgevingen.
■ Als het product worden gebrukt op een manier die Niet door de fabrikant is gespecifieerd, kan

de bescherming die door het product worden geboden worden aangetast.

KENUWPRODUCT

Zie pagina 85.

1. LCD-schemm
2. Aan/uit-/meetknop
3. Laserkop
4. Ontvangende lens
5. Waarschuwingsetiket
6. Accudeksel
7. Laseremissie-indicator
8. Meting awhilezijde
9. Vorige meting
10. Huidige meting
11. Batterij-j-indicator
12. Eenheid (m / ft / in)
13. AAA-accu's

ONDERHOUD

Voorkom het gebruik van oplosmiddelen wonneer u kunststof onderdelen reinigt. De meeste kunststoffen können worden beschadigd door de in de handel zijnde oplosmiddelen. Gebruik een schone doeK om vuil of stof te verwijderen.
Alle reparations要去en worden uitgevoerd door een Erkend Servicecentrum teneinde de veilige en betrouwbare werkung van de machine te garanderen.

SYMBOL OP HET PRODUCT

Veiligheidswaarschuwing

V

Volt

20 | Netherlands

Gelijkstroom

EG conformiteit

EurAsian-symbol van overeenstemming

Oekraiens conformiteitssymbool

Lees de instructies zorgvuldig voordat u de machine in gebruik neemt.

Elektrisch afval mag
niet samen met ander
huishoudafval worden
weggegooid. Gelinge
te recycleren indien de
mogelijkheid bestaat.
Neem contact op
met uw gemeente of
handelaar om advies te
krijgen over recyclage.

Laserstraal van klasse 2. Staar nicht rechtsreeks in de laserstraal.

SYMBOLEN DE GEBRUIKSAANWIJZING

Opmerking

Wachtijd

Staar nicht rechtstreeks in de laserstraal.

PROBLEM OPLOSSEN

---- Buiten het meetbereik Meten in het juiste bereik

-----	Gereflecteerde signala is te zwak	Kies een beter oppervlak
Err01	Buiten bedrijftstemperatuur	Meet in een omgeving binnen de opgegevens bedrijftstemperatuur

PRODUCTSPECIFICATIONS

Laserafstandsmeter

Model RBLDM20

Meetbereik 0,15 m - 20 m

Typische nauwkeurigheid ± 2mm

Maximale meetsnelheid 0,5 s

Stroomtype (Alkalinebatterij) 2 x AAA

Laserklasse 2

Lasersoort 650~nm < 1mW

Grotte laserpunt 25 mm x 30 mm @ 16 m

Automatische uitschakeltijd apparaat 120 s

Bedrijfstemperatuurbereik -5°C ~ 40°C

Opslagtemperatuurbereik -20°C ~ 60°C

Operationele hoopte ≤ 2000m

Operationele luchtvochtigheid ≤ 80%

Verontreinigingsgraad 2

Stralingsafwijking 1.5 mrad

Opmerking: Het meetbereik en de productnauwkeurigheid+kennen worden beinvloed door factoren zoals: gebruik onder extrema temperaturen, regen, mist of intensief omgevingslicht, dan wel gebruik op voorwerpen met 90% reflectie. Bij een kamertemperatuur van 25^ za de nauwkeurigheid pas na 10 meter afwijken met ± 0.25mm / m

Måleafstand 0,15 m - 20 m

Typisk praecision ± 2mm

Maksimal malehaltighed 0,5 s

Strömtype (Alkaline-batteri) 2 x AAA

Laserklasse 2

Lasertype 650 nm, <1mW

Laserlysets prikestorrelse 25 mm x 30 mm @ 16 m

Naast de wettelijkrechten die voortvloeien uit de aankoop, wordt dit product gedekt door een garantie, zoals hieronder staat vermeld.

1. De garantietermijn voor consumenten bedraagt 24 maanden en gaat in op de datum waarop het product is gekocht. Deze datum moet worden gedocumenteerd met een factuur of een ander aankoopbewijs. Het product is uitsluitend ontworpen en bedoeld voor persoonlijk gebruik door consumenten. Er worden dus geen garantie gegeven voor professioneel of commercieel gebruik.
2. Voor een deel van ons aanbod van elektrische gereedschappen (AC/DC) is het möglichk om de garantietermijn te verlengen over de boven beschren ven termijn, met behulp van de website www.ryobitools.eu. De gereedschappen die in aanmerking komen voor de verlenging van de garantietermijn worden duidelijk weergegeven in winkels en/of verpakkingen en staat beschren in de productdocumentationie. De eindgeber komer要去 een/haar nieuw gekochtete gereedschappen bennen 30 dagen na aankoop online registreren. De eindgeber kan zich registeren voor de verlangde garantietermijn als zijn woonland staat vermeld op het online registratieformulier waar deze optie geldig is. Bovendien要去 eindgeberkters toestemming geven voor de opslag van de gevevens die online ingevuld要去en worden en要去e ze algemene voorwaarden accepteren. Het ontvangstbewijs van de registratie, dat per e-mail worden verzonden en de oorspronkelijke factuur met de aankoopdatum vormt het bewijs van de verlangde garantietermijn.
3. De garantie dekt tijdens de garantietermijn alle gebreken van het product vanwege defecten in vakmanschap of materiaal op de aankoopdatum. De garantie is beperkt tot reparatie en/of verwangng en bevat geen andere verplichtingen, waaronder maar Niet beperkt tot incidentele of gevolgschade. De garantie is Niet geldig als het product is misbruikt, in strijd met de gebruiksaanwijzing worden gebruikt of onjuist is aangesloten. Deze garantie geldt Niet voor:

-alle schade aan het product die het gevolg is van onjuist onderhoud -elk product dat is veranderd of aangepast

• elk product waar de oorspronkelijke identificatie (handelsmerk, serienummer) is beschadigd, gewijzigd of verwijderd
• alle schade die isveroorzaakt door het Niet opvolgen van de gebruiksaanwijzing -elk Niet-CE-product
• elk product waar een poging tot reparatie is gedaan door een Niet-erkende professional of zonder voorafgaande toestemming door Techtronic Industries.
• elk product dat is verbonden met een verkeerde voeding (amperage, spanning, freiendentie)
• alle schade die isveroorzaakt door externe invloeden (chemisch, fysisch, schokken) of vreemde stoffen

-normale slijtage van reserveonderdelen

-ongepast gebruik, overbelasting van het gereedschap
-gebruik van Niet-goedgekeurde accessoires of onderdelen

• gereedschapsaccessoires die bij het gereedschap worden geleverd of afzonderlijk zich aan geschacht. Zulke uitzonderingen bevatten, maar Niet beperkt tot schroevendraaierbits, boorbits, slijpschijven, schuurpapier en zagen, laterale geleiding

• Componenten (onderdelen en accessoires) die onderhevig zich aanatuurlijke slijtage, waaronder naatiet beperkt tot service-en onderhoudsset, koolstofborstels, lagers, boorkopen, SDS boorbitbevestigingen of ontvangers, stroomsoeren, hulpgrepen, transporttassen, schuurplateaus, stofzakken, stofafoerbuizen, viltringen, pennen en veren van slagmoersleutels, etc.

• Voor onderhoud moet het product worden verzonden of gebracht waar een erkend servicestation van RYOBI die voor elk land staan vermeld in de volgende lijst met adressen voor servicestations. In sommige landen za uw lokale RYOBI-dealer het product verzendenaar de RYOBI-serviceorganisatie. Wanner u het productaar een servicestation van RYOBI verzendt, moet het product veilig worden verpakt zonder enige geleaarlijke inhoud, zoals benzine, met het adres van de afzender en vergezeld van een korte beschrijving van het defect.

• Een reparatie/vervanging die onder deze garantie valt is Gratis. Het vormt geen verlenging of een neue start van de garantietermijn. Verwissele onderdelen of gereedschappen worden ons eigendom. In sommige landen moeten de verzendkosten door de afzender worden betaald. Uw wettelijk rechten die voortvloeien uit de aankoop van het gereedschap blijven onaangetast.
• Deze garantie is geldig in de Europese Gemeenschap, Zwitserland, IJsland, Noorwegen, Liechtenstein, Turkije en Rusland. Buiten deze gebieden moet u contact opnemen met uw erkende RYOBI-dealer om vast te stellen of er een andere garantie van toepassing is.

GEAUTORISEERD ONDERHOUDSCENTRUM

Om een geauthoriseerd onderhoudscentrum in uw buurt te vinden, surft u waar http://nl.rybitools.eu/ header/service-and-support/service-agents.

PT CONDIÇOES DE APLICACão DA GARANTIA RYOBP

NL RYOBI is een handelsmerk van Ryobi Limited en wordt onder licentie gebruikt.
