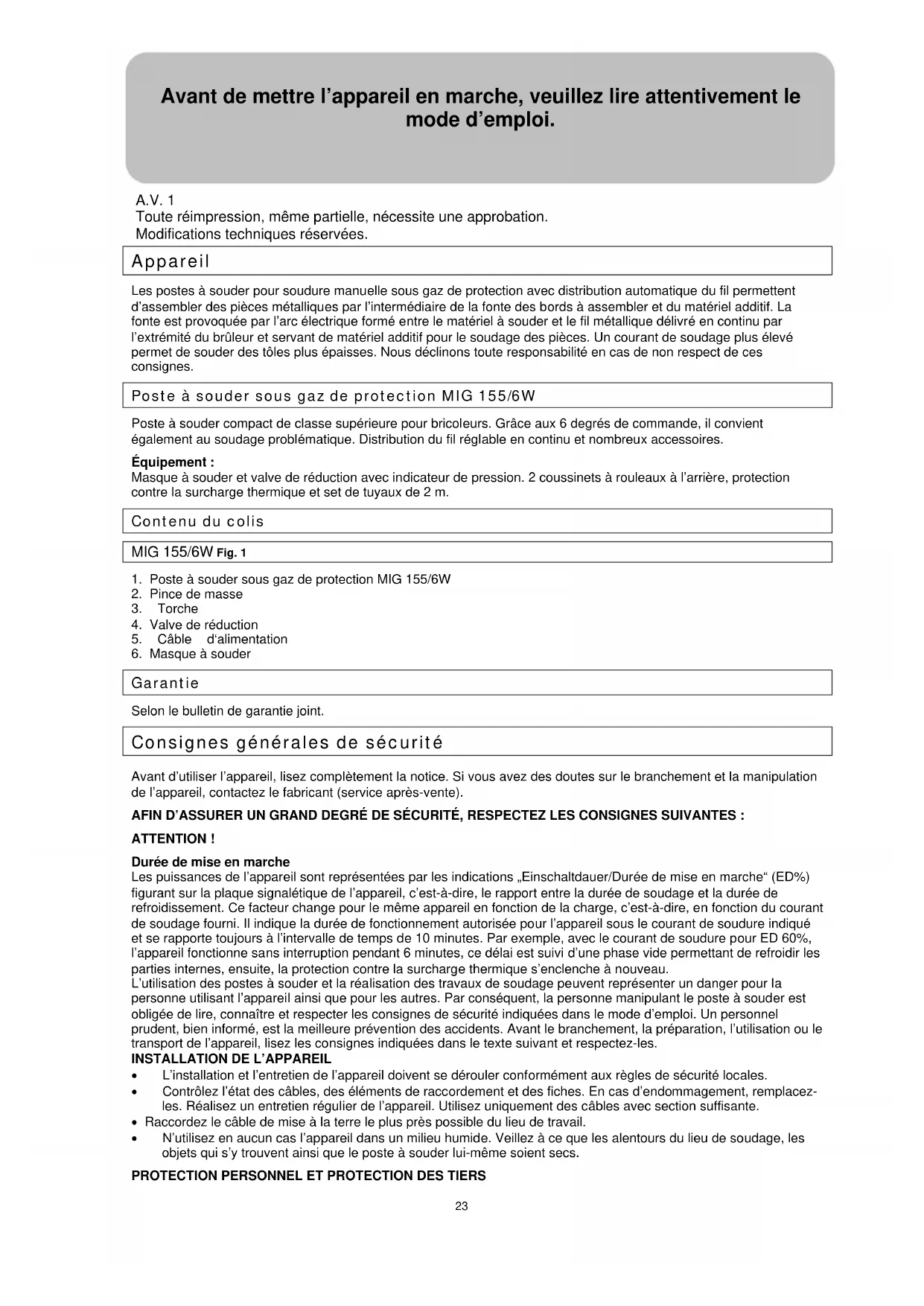

MODE D'EMPLOI 20072 Güde

E-Mail: support@ts.guede.com 21EC Declaration of Conformity Güde GmbH & Co. KG We herewith declare, Birkichstraße 6, 74549 Wolpertshausen, Germany That the following Appliance complies with the appropriate basic safety and health requirements of the EC Directive based on its design and type, as brought into circulation by us. In a case of alternation of the machine, not agreed upon by us, this declaration will loose its validity. Machine desciption: - MIG 155 6W Article-No.: - 20072 Applicable EC Directives: - 98/37 EC - 2006/95/EC - 2004/108/EC Applicable harmonized Standard: - EN 60974-1 - EN 609784-10 Point of certification: TÜV Rheinland Product Safety GmbH, Am Grauen Stein, D-51105 Köln Date/Authorized Signature: 19.09.08 Title of Signatory: Hr. Arnold, Geschäftsführer 22Appareil Les postes à souder pour soudure manuelle sous gaz de protection avec distribution automatique du fil permettent d’assembler des pièces métalliques par l’intermédiaire de la fonte des bords à assembler et du matériel additif. La fonte est provoquée par l’arc électrique formé entre le matériel à souder et le fil métallique délivré en continu par l’extrémité du brûleur et servant de matériel additif pour le soudage des pièces. Un courant de soudage plus élevé permet de souder des tôles plus épaisses. Nous déclinons toute responsabilité en cas de non respect de ces consignes. Poste à souder sous gaz de protection MIG 155/6W Poste à souder compact de classe supérieure pour bricoleurs. Grâce aux 6 degrés de commande, il convient également au soudage problématique. Distribution du fil réglable en continu et nombreux accessoires. Équipement : Masque à souder et valve de réduction avec indicateur de pression. 2 coussinets à rouleaux à l’arrière, protection contre la surcharge thermique et set de tuyaux de 2 m. Contenu du colis MIG 155/6W Fig. 1

1. Poste à souder sous gaz de protection MIG 155/6W

4. Valve de réduction

Garantie Selon le bulletin de garantie joint. Consignes générales de sécurité Avant d’utiliser l’appareil, lisez complètement la notice. Si vous avez des doutes sur le branchement et la manipulation de l’appareil, contactez le fabricant (service après-vente). AFIN D’ASSURER UN GRAND DEGRÉ DE SÉCURITÉ, RESPECTEZ LES CONSIGNES SUIVANTES : ATTENTION ! Durée de mise en marche Les puissances de l’appareil sont représentées par les indications „Einschaltdauer/Durée de mise en marche“ (ED%) figurant sur la plaque signalétique de l’appareil, c’est-à-dire, le rapport entre la durée de soudage et la durée de refroidissement. Ce facteur change pour le même appareil en fonction de la charge, c’est-à-dire, en fonction du courant de soudage fourni. Il indique la durée de fonctionnement autorisée pour l’appareil sous le courant de soudure indiqué et se rapporte toujours à l’intervalle de temps de 10 minutes. Par exemple, avec le courant de soudure pour ED 60%, l’appareil fonctionne sans interruption pendant 6 minutes, ce délai est suivi d’une phase vide permettant de refroidir les parties internes, ensuite, la protection contre la surcharge thermique s’enclenche à nouveau. L’utilisation des postes à souder et la réalisation des travaux de soudage peuvent représenter un danger pour la personne utilisant l’appareil ainsi que pour les autres. Par conséquent, la personne manipulant le poste à souder est obligée de lire, connaître et respecter les consignes de sécurité indiquées dans le mode d’emploi. Un personnel prudent, bien informé, est la meilleure prévention des accidents. Avant le branchement, la préparation, l’utilisation ou le transport de l’appareil, lisez les consignes indiquées dans le texte suivant et respectez-les.

INSTALLATION DE L’APPAREIL

• L’installation et l’entretien de l’appareil doivent se dérouler conformément aux règles de sécurité locales.

• Contrôlez l’état des câbles, des éléments de raccordement et des fiches. En cas d’endommagement, remplacez- les. Réalisez un entretien régulier de l’appareil. Utilisez uniquement des câbles avec section suffisante.

• Raccordez le câble de mise à la terre le plus près possible du lieu de travail.

• N’utilisez en aucun cas l’appareil dans un milieu humide. Veillez à ce que les alentours du lieu de soudage, les objets qui s’y trouvent ainsi que le poste à souder lui-même soient secs.

PROTECTION PERSONNEL ET PROTECTION DES TIERS

Avant de mettre l’appareil en marche, veuillez lire attentivement le mode d’emploi. A.V. 1 Toute réimpression, même partielle, nécessite une approbation. Modifications techniques réservées. 23Le procédé de soudage engendre la formation des rayons et de la chaleur, par conséquent, il est nécessaire d’utiliser des moyens de protection adéquats et d’adopter des mesures nécessaires à votre protection et à la protection des tiers. Ne vous exposez jamais et n’exposez jamais les personnes aux effets de l’arc électrique ou au métal rougi sans protection adéquate. Veillez à une bonne aspiration de la fumée de soudage ou assurez une bonne ventilation du lieu de soudage. MESURES DE PRÉVENTION CONTRE L’INCENDIE ET L’EXPLOSION Les parties brûlantes des scories et les étincelles peuvent provoquer un incendie. L’incendie et l’explosion représentent un autre danger. Vous pouvez les prévenir en respectant les consignes suivantes :

• N’utilisez pas l’appareil à proximité immédiate des matières facilement inflammables telles que bois, sciures, vernis, dissolvants, essence, pétrole, gaz naturel, acétylène, propane et autres matières inflammables. Ces matières doivent être retirées du lieu de travail et des environs ou protégées des étincelles.

• Pour la liquidation d’un incendie, il est nécessaire d’installer un extincteur adéquat à proximité du lieu de travail.

• Ne réalisez pas des travaux de soudage ou de découpage dans des récipients ou tubes fermés.

• Ne réalisez pas des travaux de soudage ou de découpage sur des récipients ou tubes, même ouverts, contenant ou pouvant contenir des matières susceptibles d’exploser ou de provoquer d’autres réactions dangereuses sous l’influence de la chaleur ou de l’humidité.

INSTALLATION DU POSTE À SOUDER

Lors de l’installation du poste à souder, veuillez respecter les consignes suivantes :

• L’opérateur doit avoir l’accès libre aux éléments de commande et aux raccords de l’appareil.

• Il est déconseillé d’installer l’appareil dans des pièces étroites : la ventilation suffisante du poste à souder est très importante. Lors de l’installation, évitez des locaux très poussiéreux ou encrassés, l’appareil pourrait aspirer la poussière ou d’autres objets.

• L’appareil (y compris les câbles) ne doit pas gêner dans les passages ni empêcher le travail d’autres personnes.

• Le poste à souder doit être utilisé uniquement sur une surface droite et avec une bouteille de gaz protégée de façon adéquate. Conduite en cas d’urgence Effectuez les premiers gestes de secours et appelez rapidement les premiers secours. Protégez le blessé d’autres blessures et calmez-le. Indications sur l’appareil Explication des symboles Dans la notice et/ou sur l’appareil figurent les symboles suivants : Sécurité du produit : Produit répond aux normes correspondantes de la

Interdictions : Interdiction générale (en combinaison avec un autre pictogramme) Feu, source lumineuse ouvert interdits, défense de fumer Défense de tirer sur le câble Défense d’utiliser l’appareil sous la pluie

Avertissement : tension

électrique dangereuse Avertissement – danger de trébuchement Avertissement – gaz nocifs pour la santé

Avertissement : surface

chaude Consignes : Portez des chaussures de sécurité Utilisez des gants de protection Portez un vêtement de protection Utilisez un écran de protection Avant l’ouverture, retirez la fiche de la prise Lisez le mode d’emploi avant l’utilisation. 24Protection de l’environnement : Liquidez les déchets de manière à ne pas nuire à l’environnement. Déposez l’emballage en carton au dépôt pour recyclage. Déposez les appareils électriques ou électroniques défectueux et/ou destinés à liquidation au centre de ramassage correspondant. Emballage : Protégez de l’humidité Sens de pose Attention - fragile Caractéristiques techniques : Fiche de contact Poids 230 V 400 V Spécifiques pour le produit : Transformateur de soudage Protection du secteur Protection thermique Utilisation en conformité avec la destination Postes à souder pour soudure sous gaz de protection destiné à l’assemblage thermique du fer – des métaux par la fonte des bords et l’amenée du matériel additif. Le fabricant ne répond pas des dommages engendrés par le non respect des dispositions des règlements généraux en vigueur ainsi que de cette notice. Dangers résiduels et mesures de protection Dangers résiduels mécaniques Risque Description Mesure(s) de sécurité Danger résiduel Perçage, piqûre Perçage des mains par fil. Utilisez des gants de protection ou tenez les mains à une distance suffisante de la sortie du fil. Éjection des liquides Les gouttes lors du soudage peuvent provoquer des brûlures. Portez une tenue de protection et le masque à souder. Dangers résiduels électriques Risque Description Mesure(s) de sécurité Danger résiduel Contact électrique direct Le contact électrique direct avec les mains humides peut provoquer une électrocution. Évitez le contact avec les mains humides et respectez une mise à la terre adéquate. Dangers résiduels thermiques Risque Description Mesure(s) de sécurité Danger résiduel Brûlures, engelures Le contact avec la torche et la pièce travaillée peut provoquer des brûlures. Laissez la torche et la pièce travaillée refroidir à la fin du travail. Portez des gants de protection. 25Danger du rayonnement Risque Description Mesure(s) de sécurité Danger résiduel Lumière infrarouge, visible et ultraviolette L’arc de soudure crée le rayonnement infrarouge et ultraviolet. Utilisez le masque à souder adéquat, la tenue de protection et les gants de protection. Danger relatif aux matériaux et autres matières Risque Description Mesure(s) de sécurité Danger résiduel Contact, inspiration L’inspiration prolongée des gaz de soudure peut être nocive pour la santé.

• Utilisez une aspiration.

• Travaillez dans de locaux bien ventilés.

• Évitez l’inspiration directe des gaz. Incendie ou explosion Une scorie brûlante ou étincelles peuvent provoquer un incendie. Ne soudez pas à proximité des matières inflammables. Autres dangers Risque Description Mesure(s) de sécurité Danger résiduel Glissement, trébuchement ou chute des personnes Les câbles et tuyaux peuvent engendrer des trébuchements et chutes. Rangez votre lieu de travail Liquidation Les consignes de liquidation résultent des pictogrammes indiqués sur l’appareil ou sur l’emballage. La description des significations individuelles se trouve dans le chapitre « Indications sur l’appareil ». Opérateur L’opérateur doit lire attentivement la notice avant d’utiliser l’appareil. Qualification Mis à part l’instruction détaillée par un spécialiste, aucune autre qualification spécifique n’est requise. Âge minimal L’appareil peut être utilisé uniquement par des personnes de plus de 18 ans. Exception faite des adolescents manipulant l’appareil dans le cadre de l’enseignement professionnel sous la surveillance du formateur. Formation L’utilisation de l’appareil nécessite uniquement l’instruction par un spécialiste, éventuellement par la notice. Une formation spéciale n’est pas nécessaire. Caractéristiques techniques

Tension 230 V Fréquence 50 Hz Puissance maximale du secteur 5,7 kVA Fusible 16 A Tension de la marche à vide 48 V Gamme de régulation 25-130 A Durée de mise en marche 130 A ~ 10 % 75 A ~30 % Épaisseur maximale du fil 0,6-1,0 mm Classe d’isolation

Classe de protection IP 21 S Degrés de commande

Poids environ 25 kg Article n° 20072 26Transport et stockage Attention : L’appareil peut être utilisé et stocké uniquement en position droite (sur une surface plane). Veuillez respecter les symboles apposés sur l’emballage ! Veillez à ce que la bouteille de gaz soit bien fixée et fermée. Montage et première mise en service Ensemble de montage 1 – montage des roues et des pattes : Fig. 2, Fig. 3, Fig. 4, Fig. 5 Ensemble de montage 2 – montage de la poignée sur l’appareil : Fig. 6 Ensemble de montage 3 – installation de la bouteille de gaz : Fig. 7, Fig. 8 Ensemble de montage 4 – montage du masque à souder : Fig. 9, Fig. 10 Consignes de sécurité relatives à la première mise en service Fig. 11

• Contrôlez la protection suffisante de la prise électrique.

• Protégez-vous en portant des vêtements adéquats (fig. 11).

• Veillez à ce que personne ne se trouve à proximité immédiate du lieu de travail ou de la zone dangereuse.

• Veillez à retirer tout matériel inflammable de la zone de travail.

• Insérez la fiche dans la prise correspondante, la prise doit être protégée par un fusible ou un disjoncteur.

• La section du câble d’alimentation et d’un éventuel câble de rallongement doit être identique.

• ATTENTION ! La sécurité électrique est assurée uniquement si l’appareil est correctement raccordé à un dispositif de mise à la terre efficace conformément aux règles en vigueur pour les dispositifs électriques.

• Contrôlez si la tension et la fréquence utilisées répondent aux indications figurant sur la plaque signalétique de l’appareil. Procédé Effectuez le montage des pièces individuelles dans l’ordre indiqué. Respectez la disposition des pièces de construction selon les images. L’appareil n’est pas encore fonctionnel. Ouvrez le débit de gaz - pression 5-7 l/min. Protégez la sortie de gaz du vent. Respectez également les informations suivantes : Les premiers degrés de l’interrupteur 1-2 servent au soudage des tôles à paroi épaisse, alors que les autres degrés servent au soudage des tôles plus épaisses. Lors de chaque changement du degré de l’interrupteur, il est nécessaire de régler également la vitesse de distribution du fil. Si vous constatez la formation d’une goutte à l’extrémité du fil lors du soudage, augmentez la vitesse de distribution de fil. Si vous ressentez la pression du fil contre le tuyau, réduisez la vitesse. Les pièces que vous êtes en train de souder sont brûlantes, par conséquent, utilisez toujours des pinces si vous souhaitez les déplacer ou retirer les dépôts à l’extrémité du brûleur. Après l’allumage de l’arc électrique, tenez le tuyau dans un angle d’environ 30° par rapport à la ligne perpendiculaire. Enfilage du fil de soudage Fig.12

1. Ouvrez le couvercle supérieur du poste à souder et bloquez-le à l’aide de la goupille de blocage.

2. Introduisez la bobine de fil de soudage de façon à pouvoir enfiler le fil dans la distribution.

Avertissement : Veillez à ce que le fil ne se déroule pas de la bobine et à ce que son extrémité soit droite et sans

ébarbures. La résistance de la bobine peut être réglée par l’intermédiaire de l’écrou de serrage situé au centre.

3) Tournez le bouton rotatif (fig. 13 - A)

4) Soulevez l’étrier (fig. 13 - F).

5) Contrôlez si les fentes sur la poulie de distribution du fil correspondent au diamètre du fil, si nécessaire tournez la poignée rotative (fig. 13 - B) dans le sens inverse des aiguilles d’une montre, retirez la poulie et placez-la dans la bonne fente. Remettez l’étrier (fig. 13 - F) et serrez le bouton rotatif (fig. 13 - A) jusqu’à ce que le fil s’enroule uniformément. Si le fil glisse de la poulie, resserrez encore le bouton. Attention : un serrage trop fort pourrait endommager le moteur de distribution de fil pour cause de pression excessive sur la poulie.

6) Mettez le poste à souder en marche.

7) Après avoir adopté toutes les mesures de sécurité, réglez le commutateur (fig. 21/1) sur le degré 1 et la

distribution du fil (fig. 21/2) sur 1.

8) Retirez la buse à gaz et de courant et faites sortir le fil en appuyant sur l’interrupteur à pression sur le tuyau

(tuyau tendu fig. 18). Remettez la buse à gaz et de courant.

9) Réglez la quantité nécessaire de gaz sur l’armature de la bouteille de gaz.

Conseil : (0,6 mm - fil → 6 l/h); (0,8 mm - fil → 8 l/h); (1,0 mm - fil → 10 l/h)

10) À présent, le poste à souder est prêt à l’emploi.

27correcte incorrecte Fig. 15 Informations générales relatives au soudage sous gaz de protection Utilisé surtout dans des ateliers, utilisation universelle, convient aux tôles fines et plus épaisses. Plus le nombre de degrés de soudage est élevé, plus son utilisation pour le travail des tôles est meilleure. Accessoires indispensables : gaz mixte Co 2/Argon, fil de soudage, masque à souder, valve de réduction. Convient également à l’aluminium et acier fin VA en utilisant le gaz et le fil adéquats. (Argon pur/VA-fil/fil aluminium), potentiomètre. Manipulation MIG 155/6W Fig. 13

1. Réglage des degrés de soudage

2. Réglage de la vitesse de distribution du fil

3. Raccordement du tuyau

4. Raccordement de la pince de masse

5. Fiche de raccordement au secteur

6. Témoin de contrôle „protection thermique“

7. Témoin de contrôle „fonctionnement“

Consignes de sécurité relatives à la manipulation

• Avant d’utiliser l’appareil, lisez attentivement la notice.

• Respectez toutes les consignes de sécurité contenues dans la notice.

• Comportez vous de façon responsable envers tierces personnes.

• Attention !!! N’utilisez jamais un fil de soudage rouillé. Notice étape par étape La zone de soudage doit être exempte de toute trace de peinture ou de corrosion. Utilisez toujours un masque à souder, des gants de soudure et une tenue de protection adéquate. L’angle du tuyau par rapport à la pièce soudée devrait s’élever à environ 30 degrés.

1. Polissez une grande surface sur la pièce à souder jusqu’à ce qu’elle brille dans la zone de la soudure et du raccord

de la pince de masse.

2. Fixez la pince de masse sur l’endroit préparé de la pièce à travailler.

3. Réglez les paramètres du poste à souder selon le tableau de soudage (chap. 3).

4. Réglez la quantité de gaz nécessaire sur l’armature de la bouteille de gaz.

5. Conseil : (0,6 mm - fil → 6 l/h); (0,8 mm - fil → 8 l/h); (1,0 mm - fil → 10 l/h)

6. Si vous portez une tenue de protection complète, vous pouvez commencer à souder.

Conseil : Avant de commencer à travailler, réaliser une soudure d’essai pour tester le réglage optimal du soudage et obtenir ainsi un résultat optimal. Obr.14 Les paramètres de soudage sont réglés de façon optimale lorsque vous entendez un bruit uniforme et la pénétration de la soudure dans le matériel est bonne, c’est-à-dire, est relativement plate. Conseils pour le soudage Défaut Cause et solution Exemple Pièce travaillée est tordue

1. Mauvaise préparation de la soudure

2. Redresser les bords et les fixer pour soudure

Renforcement de la soudure

1. Tension de marche à vide trop basse

2. Vitesse de soudage trop basse

3. Mauvais angle du chalumeau

Petite couche de métal

1. Vitesse de soudage trop élevée

2. Tension trop basse pour la vitesse de soudage

Aspect oxydé des soudures

1. Souder dans le creux avec arc électrique long

2. Régler la tension

3. Fil tordu ou sort de trop du guide de fil

4. Vitesse de distribution du fil incorrecte

Pénétration insuffisante de la racine

3. Tube du guide de fil usé

4. Vitesse de distribution du fil ou de soudage trop basse

1. Vitesse de distribution du fil trop élevée

La zone de soudage devrait être débarrassée de corrosion et de peinture. Choisissez le chalumeau en fonction du type de matériau. Nous vous recommandons de tester d’abord la puissance du jet sur une chute. Pannes - causes - suppression Panne Cause Suppression Courant de soudure coupe

1. Le fusible contre la température excessive a

sauté pour cause de surcharge.

1. Le fusible contre la température excessive

effectue une réinitialisation automatique après le refroidissement du transformateur (après environ 10 minutes, faites attention à ED!) Courant de soudure n’est pas disponible. Le disjoncteur de protection ou RCD a sauté.

1. Fusible de secteur a sauté. 1. Faites contrôler le fusible

2. Enclencher le disjoncteur de protection

Courant de soudure n’est pas disponible.

1. Contact entre la pince de masse et la pièce

2. Défaut du câble de mise à la terre ou circuit

3. Défaut du circuit du chalumeau

1. Nettoyez et poncez la zone à souder et la surface

2. Réparer ou remplacez le câble de mise à la terre.

3. Réparer ou remplacez le chalumeau.

Le moteur de distribution du fil ne fonctionne pas, le témoin de contrôle est allumé.

2. La couronne dentée est défectueuse ou

3. Moteur défectueux.

1. Remplacez le fusible 2 A.

2. Remplacez la couronne dentée.

3. Remplacez le moteur (contactez le service après-

vente). Le moteur de distribution du fil ne fonctionne pas, les poulies tournent.

1. La pression sur la poulie est mal réglée.

2. La buse du chalumeau est encrassée ou

3. Buse à gaz est défectueuse.

5. L’âme du guide de fil est encrassée ou

1. Réglez correctement la pression sur les poulies.

2. Nettoyez le tube de contact de l’appareil. Utilisez

pour cela le compresseur à air, si le tube est très encrassé, remplacez-le.

3. Remplacez la buse à gaz et contrôlez la pointe.

4. Contrôlez la pression de la poulie et réglez-la

correctement si nécessaire.

5. Nettoyez à l’aide de l’air comprimé,

éventuellement faites remplacer le tuyau. Distribution du fil irrégulière.

1. Impureté sur le guide du fil. La buse à gaz

est usée ou défectueuse.

2. Buse à gaz encrassée.

3. Obstacle au niveau du guide des poulies de

distribution du fil.

4. Le guide des poulies de distribution du fil est

1. Nettoyez le guide du fil de l’appareil à l’aide du

2. Remplacez la buse à gaz ou le tube de contact.

3. Nettoyez ou remplacez la buse à gaz.

4. Nettoyez les poulies de distribution du fil.

5. Remplacez les poulies de distribution du fil.

6. Réglez correctement la tension du fil.

L’arc électrique brûle de façon irrégulière.

1. Réglage de la vitesse du fil incorrect.

2. Impuretés à l’endroit de soudure.

3. Buse à gaz usée ou défectueuse

1. Réglez la vitesse du fil selon les systèmes

2. Nettoyez ou polissez la surface à souder.

3. Remplacez la buse à gaz et contrôlez la pointe.

3. Matériel rouillé ou humide

4. Chalumeau trop éloigné ou mauvais angle

par rapport à l’endroit soudé.

1. Ouvrez le gaz et réglez l’arrivée de gaz.

2. Nettoyez ou remplacez la buse à gaz.

3. Adaptez l’endroit de soudure ou augmentez

4. Nettoyez ou polissez le matériel.

5. La distance entre la buse à gaz et la pièce

travaillée doit s’élever à 8-10 mm et il est nécessaire de tenir le tuyau dans un angle de 30°.

6. Contrôlez le tuyau caoutchouté, le raccord et le

montage du set de tuyaux– Placez la buse à gaz dans la bonne position. Le fil à souder s’arrête à proximité de la buse à courant.

1. Buse à courant usée.

2. Le fil à souder est tordu.

3. Vitesse de distribution du fil trop basse.

1. Remplacez la buse à courant.

2. Contrôlez la tension de la poulie.

3. Respectez la vitesse de distribution du fil.

Pression de soudage irrégulière

1. Fil de soudage bloqué sur la bobine 1. Contrôlez et éventuellement réglez la tension de la

poulie. Pénétration trop faible

1. Courant de soudure trop faible

2. Arc électrique trop long

1. Augmentez le courant de soudure et la distribution

2. Tenez le tuyau à proximité de la pièce travaillée.

Pénétration trop importante

1. Courant de soudure trop élevé

2. Vitesse de distribution du fil trop basse

3. Distance du chalumeau de la pièce soudée

1. Réduisez le courant de soudure et la distribution

2. Bougez le chalumeau calmement et uniformément.

3. La distance entre la buse à gaz et la pièce

travaillée doit s’élever à 8-10 mm. 29Révisions et entretien Entretien du set de tuyaux Pour assurer le fonctionnement parfait des tuyaux, il est nécessaire de réaliser un entretien régulier. Pulvérisez régulièrement un spray de protection sur la buse à gaz et débarrassez-la des dépôts. Pour cela, il est nécessaire de réaliser les opérations suivantes (voir image 26):

1. Retirez la buse (1) en tirant en avant.

2. Débarrassez la buse des dépôts formés de scories.

3. Pulvérisez sur la buse un spray de protection.

4. Si la buse est rouillée, il est nécessaire de la remplacer.

Entretien de la buse de courant Pour cela, il est nécessaire de réaliser les opérations suivantes (voir image 26):

1. Retirez la buse (1) en tirant en avant.

2. Dévissez la buse de courant (2).

3. Contrôlez, si l’orifice par lequel passe le fil, n’est pas trop large, si nécessaire, remplacez la buse avant le

4. Appuyez sur le bouton situé sur le tuyau de façon à faire avancer le fil puis remonter la buse de courant.

Entretien du support de la buse Fig. 16 Pour cela, il est nécessaire de réaliser les opérations suivantes (voir image 26):

1. Les orifices d’évacuation de gaz peuvent être bouchés, par conséquent, il est nécessaire de démonter la buse à

gaz (1) en tirant dessus,

2. dévisser la buse de courant (2),

3. dévisser le distributeur de gaz (3) et le remplacer.

Consignes de sécurité relatives aux révisions et à l’entretien Seul un appareil régulièrement entretenu et traité peut donner satisfaction. Un entretien insuffisant peut engendrer des accidents et des blessures. Plan des révisions et de l’entretien Intervalle de temps Description Autres détails Régulièrement• Entretien du set de tuyaux (soufflage et nettoyage de l’âme du guide du fil, de lapoulie de distribution de fil, de la buse à gaz et du distributeur de gaz) Pièces détachées
