MODE D'EMPLOI LUMIX DMW-MS1PP PANASONIC

Operating Instructions Manuel d’utilisation Stereo Microphone Microphone stéréo Model No. N° de modèle DMW-MS1 Table des matières Précautions à prendre

• Ce microphone stéréo est fabriqué exclusivement pour les appareils photo numériques Panasonic. Il est conçu pour être utilisé avec un appareil photo équipé d’une prise micro et d’une griffe porte-accessoires.
• Ce microphone stéréo peut être réglé de façon à enregistrer en stéréo ou en monaural. À propos des piles ................................................................17 Mise en place et retrait de la pile ...........................................19 Installation et retrait du microphone sur l’appareil photo numérique ..........................................................................20

AVERTISSEMENT:

• Utilisation du microphone p. 22
• POUR RÉDUIRE LES RISQUES D’INCENDIE, DE CHOC ÉLECTRIQUE OU DE DOMMAGES À L’APPAREIL, Schémas de réponse en fréquence et de directivité de l’antenne p. 23
• Précautions d’utilisation p. 23
• Spécifications -Si ce symbole apparaîtInformation sur la mise au rebut dans les pays n’appartenant pas à l’Union européenne Ce symbole est uniquement valide dans l’Union européenne. Si vous désirez mettre ce produit au rebut, contactez l’administration locale ou le revendeur et informezvous de la bonne façon de procéder. ∫ À propos des piles ATTENTION Danger d’explosion si la batterie/pile n’est pas remplacée correctement. Remplacez-la uniquement par une batterie/pile identique ou du même type recommandée par le fabricant. Suivez les instructions du fabricant pour jeter les batteries/piles usées. p. 25

• N’exposez pas les piles à la chaleur et tenez-les éloignées de toute flamme.
• Ne laissez pas les piles dans un véhicule exposé au soleil avec vitres et portes fermées pendant une longue période de temps. VQT2C64

Précautions ∫ À propos de la manipulation du microphone

• Ne soumettez pas le microphone à une forte vibration ou à des chocs violents. Cela pourrait non seulement provoquer une défaillance mais aussi endommager le microphone stéréo.
• Le sable et la saleté peuvent causer le mauvais fonctionnement du microphone. Si vous utilisez le microphone à la plage, prenez des mesures pour le protéger du sable et de la saleté.
• Si vous utilisez le microphone par journée pluvieuse ou à la plage, prenez soin de le garder au sec.
• Le microphone n’est pas étanche. Si des gouttes de pluie ou d’eau l’éclaboussent, essuyez l’eau avec un chiffon sec. Si le microphone ne fonctionne plus correctement, consultez le revendeur ou votre service après-vente le plus proche.
• Veuillez lire le manuel d’utilisation de l’appareil photo numérique. ∫ Si le microphone n’est pas utilisé durant une période prolongée
• Assurez-vous de retirer la pile du microphone.
• Si la pile est laissée dans le microphone, un faible courant électrique circulera continuellement même si le microphone est hors marche, déchargeant progressivement la pile.
• Rangez les piles dans un endroit frais, sans humidité et avec une température la plus constante possible. [La température recommandée est de: 15 °C à 25 °C (59 oF à 77 oF); l’humidité recommandée est de: 40 % à 60 %]
• Si vous prévoyez de ranger ce microphone et/ou ses piles dans un placard ou une armoire, il est recommandé de les ranger avec un déshydratant (gel de silice).

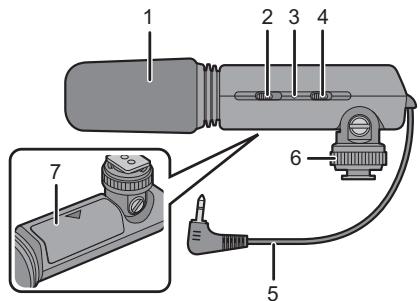

Accessoire fourni [La vérification doit être effectuée lorsque vous sortez le microphone de l’emballage] En retirant le microphone de son emballage, vérifiez la présence de l’appareil principal et de son accessoire, et vérifiez également l’apparence externe ainsi que leur fonction afin de vous assurer qu’ils n’ont subi aucun dommage lors du transport ou de la livraison. Si vous découvrez un problème, contactez votre vendeur avant d’utiliser le produit. Pile sèche au manganèse AAA, R03 Noms des composants

À propos des piles ∫ À propos des types de pile qui peuvent être utilisés

Piles sèches au manganèse AAA (R03) Piles alcalines AAA (LR03)

• Les piles AAA EVOLTA/AAA EVOIA (nouvelles piles de Panasonic) peuvent également être utilisées.

Pare-vent (condensateur) Sélecteur de mode [OFF/MONO/STEREO] (P22) Voyant de charge restante de la pile [BATTERY] (P22) Commutateur de coupe-vent [WIND CUT OFF/ON] (P22) Mini-fiche stéréo de 2,5 mm φ en forme de L (P21) Anneau de verrouillage (P20) Couvercle du logement de la pile (P19)

• La performance des piles utilisées peut différer de façon significative selon la marque utilisée, leur temps d’entreposage depuis leur fabrication et la manière dont elles ont été entreposées.
• La performance des piles diminue temporairement à basse température [sous 10 °C (50 oF)], mais celle-ci est rétablie lorsque la température redevient normale.
• De mauvais fonctionnements peuvent survenir sous certaines températures et conditions d’utilisation. Cependant, ce n’est pas le signe de problème.
• De manière à être sûr que les piles fonctionneront le plus longtemps possible, nous vous conseillons d’éteindre le microphone entre les prises de vues.
• Une fois épuisées, les piles peuvent retrouver leur efficacité en les laissant de côté pendant un moment, mais elles deviendront de nouveau rapidement inutilisables. Pour cette raison, remplacez les piles épuisées par des neuves. VQT2C64

∫ À propos des types de pile avec lesquels le fonctionnement n’est pas garanti Piles Ni-Cd Piles au nickel-manganèse Piles au nickel-métal-hydrure Piles au lithium Piles Oxyride (oxy-nickel-hydroxide)

• Panasonic n’offre aucune garantie quant au bon fonctionnement du microphone en utilisant les piles listées ci-dessus. De plus, l’utilisation de ces piles peut causer des fuites d’électrolyte, des pannes, des risques d’explosion, etc. ∫ À propos des piles ayant des formes qui ne peuvent pas être utilisées
• L’installation de piles ayant une forme irrégulière dans le microphone peut causer des fuites d’électrolyte, générer de la chaleur et même causer la rupture des piles.
• Certaines piles vendues sur le marché n’ont aucun revêtement ou seulement une partie de celui-ci: N’utilisez ce genre de pile sous aucun prétexte. (Reportez-vous à l’image ci-dessous.)
• Piles n’ayant aucun revêtement ou piles avec une partie seulement du revêtement

• Piles dont le pôle - est plat

∫ Manipulation des piles Une mauvaise manipulation des piles peut causer des fuites d’électrolyte, générer de la chaleur et même causer la rupture des piles. Suivez les précautions suivantes.

• N’exposez pas les piles à de l’eau ou de l’eau de mer et ne permettez pas que les pôles deviennent humides.
• Ne retirez pas leur revêtement externe ou ne les endommagez d’aucune façon.
• Ne faites pas tomber les piles, ne les cognez pas à d’autres objets ou ne les soumettez à aucun autre type de choc fort.
• Arrêtez d’utiliser les piles dès les premiers signes de fuite d’électrolyte, de déformation, de décoloration ou de n’importe quel autre type de problème.
• Ne rangez pas les piles dans des endroits où la température et/ ou l’humidité sont trop élevées.
• Gardez les piles hors de la portée des enfants.
• Retirez la pile du microphone si vous n’avez pas l’intention de l’utiliser pendant une période prolongée.
• La pile pourrait être chaude immédiatement après avoir utilisé le microphone. Avant de retirer la pile, mettez le microphone hors marche et attendez que la pile refroidisse.
• À basse température [sous 10 °C (50 °F)], l’autonomie des piles se détériorera et la durée de fonctionnement du microphone sera considérablement réduite. L’autonomie des piles a tendance à être plus courte surtout lorsque ce sont des piles alcalines/au manganèse ; il est donc recommandé de les réchauffer dans vos poches avant de les utiliser. En réchauffant les piles dans votre poche, évitez le contact direct avec un briquet et autres objets en métal tels qu’un réchauffeur de poche.
• L’autonomie du microphone pourrait également être réduite si les électrodes + et - sont exposées aux gras de la peau ou d’autres types de saletés. Avant de mettre la pile en place, nettoyez les électrodes + et - avec un chiffon sec et doux. Si de l’électrolyte devait s’échapper de la pile, essuyez-en bien toutes les traces à l’intérieur du logement de la pile et mettez en place une pile neuve ou une pile au nickel-métal hydrure complètement chargée. Si vous avez de l’électrolyte sur vos mains ou vos vêtements, rincez-le complètement avec de l’eau. Si vous avez de l’électrolyte dans les yeux, vous risquez de perdre la vue. Dans un tel cas, ne frottez pas vos yeux mais nettoyez-les immédiatement avec de l’eau claire, et consultez votre médecin.

Mise en place et retrait de la pile

• Vérifiez que le microphone est hors marche. (Assurez-vous que le sélecteur de mode est réglé sur [OFF].) 1 Ouvrez le couvercle du logement de la pile. ∫ Durée de vie des piles Piles utilisées Autonomie Piles sèches au manganèse AAA (R03) Environ 500 h Conditions d’utilisation
• Température: 23 °C (73,4 °F) ] sur le couvercle dans le sens indiqué par la flèche 1 et faites-le glisser dans le sens indiqué par la flèche 2.

• Appuyez sur la marque [ 2 Respectez les polarités (+, -) lors de la mise en place de la pile. Nota
• L’autonomie du microphone peut varier légèrement selon l’état de rangement des piles et les conditions d’utilisation. VQT2C64

3 Refermez le couvercle du logement de la pile.

Installation et retrait du microphone sur l’appareil photo numérique

• Vérifiez que le microphone et l’appareil photo numérique sont hors marche. (Installer le microphone sur, ou le retirer de, l’appareil photo tandis que celui-ci est en marche peut provoquer des problèmes et n’est pas recommandé.) ∫ Installation du microphone Nota 1 Desserrez l’anneau de verrouillage.

• Lorsque vous avez terminé d’utiliser le microphone, retirez la pile.
• Gardez les piles de format AAA hors de portée des enfants pour prévenir l'ingestion accidentelle.
• Gardez le couvercle hors de portée des enfants pour prévenir l’ingestion accidentelle.

• N’employez pas plus de force que nécessaire sur l’anneau de verrouillage. 2 Faites glisser le microphone sur la griffe porteaccessoires de l’appareil photo jusqu’à ce qu’il soit complètement inséré.

VQT2C64 3 Tournez l’anneau de verrouillage dans la direction de la flèche jusqu’à ce qu’il arrête de tourner. 4 Raccordez fermement la mini-fiche stéréo à la prise [MIC] de l’appareil photo.

• Il est possible d’ajuster l’angle du microphone tel qu’illustré.
• Assurez-vous que la connexion du microphone stéréo ne se débranche pas de l'appareil photo pendant son utilisation.

∫ Retrait du microphone Desserrez complètement l’anneau de verrouillage et retirez le microphone de la griffe porte-accessoires. Nota

• Tenez le microphone par l’anneau de verrouillage lors de la mise en place ou du retrait de celui-ci. VQT2C64

Utilisation du microphone ∫ Positionnement du sélecteur de mode

∫ Positionnement du commutateur de coupe-vent

[WIND CUT OFF/ON]

Ce microphone est équipé d’un pare-vent conçu pour réduire le bruit du vent. Si, par vent très fort, le pare-vent est insuffisant, réglez le commutateur de coupe-vent [WIND CUT OFF/ON] à la position [ON] pour réduire davantage le bruit du vent. A Sélecteur de mode [OFF/MONO/STEREO] [OFF] Mise en marche du microphone. [MONO] Enregistrement d’une source sonore devant le microphone en mode monaural. [STEREO] Enregistrement des sons ambiants en stéréo. C Commutateur de coupe-vent [WIND CUT OFF/ON] [OFF] Le microphone devrait normalement être utilisé avec ce réglage. [ON] Réglez le commutateur de coupe-vent [WIND CUT OFF/ON] sur cette position pour réduire le bruit du vent. Voyant de charge restante de la pile [BATTERY] B

• Lorsque le sélecteur de mode est changé de la position [OFF] à [MONO] ou à [STEREO], le voyant de charge restante de la pile [BATTERY] s’allumera temporairement si la charge de la pile est suffisante. Si le voyant de charge restante de la pile [BATTERY] ne s’allume pas, remplacez la pile.

• Bien qu’il soit possible de changer le réglage du sélecteur de mode [OFF/MONO/STEREO] ou du commutateur de coupe-vent [WIND CUT OFF/ON] pendant l’enregistrement, le bruit causé par le changement pourrait être enregistré.
• Lors du raccordement du microphone, la fonction [COUPE-VENT] ne peut être réglée sur l'appareil photo. Réglez-la au moyen du microphone. Schémas de réponse en fréquence et de directivité de l’antenne ∫ Réponse en fréquence (Commutateur de coupe-vent [WIND CUT OFF/ON]) (dB)

Précautions d’utilisation ∫ À propos du microphone N’utilisez pas le microphone près d’émetteurs radio ou de lignes à haute tension.

• Si vous enregistrez près d’émetteurs radio ou de lignes à haute tension, des effets indésirables pourraient affecter la vidéo ou l’audio enregistrés.

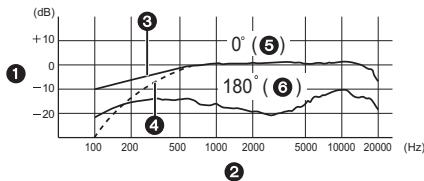

1 Réponse 3 Coupe-vent désactivé “OFF”

2 Fréquence 4 Coupe-vent activé “ON”

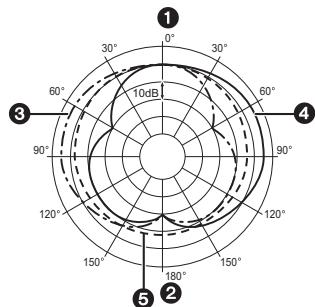

6 Arrière ∫ Directivité de l’antenne

1 Avant 3 Stéréo (gauche) 5 Monaural 2 Arrière 4 Stéréo (droite) (Hz) Gardez le microphone loin des vaporisateurs d’insecticide ou d’autres substances volatiles.

• Si le microphone est exposé à ces vaporisateurs ou substances, son boîtier extérieur peut s’abîmer et/ou son recouvrement peut s’écailler.
• Ne laissez pas le microphone en contact avec tout objet fabriqué en caoutchouc ou en PVC pendant une période prolongée. Ne transportez pas le microphone s’il est encore fixé sur l’appareil photo.
• En aucunes circonstances vous ne devez ranger le microphone dans les endroits indiqués ci-dessous car cela pourrait causer des problèmes d’utilisation ou de mauvais fonctionnement.
• À la lumière directe du soleil ou sur la plage en été
• Dans des endroits ayant des niveaux de température et d’humidité élevés ou dans des endroits où les changements de température et d’humidité sont prononcés
• Dans des endroits ayant une forte concentration de sable, de poussière ou de saleté
• Près de radiateurs, climatiseurs, humidificateurs
• Où l’eau pourrait mouiller le microphone
• Où il y a des vibrations
• À l’intérieur d’un véhicule VQT2C64

• Ce microphone ne peut être utilisé avec un flash externe.
• Ce microphone ne peut être utilisé avec un déclencheur à distance.
• Ne faites pas tomber le microphone, ne le cognez pas à d’autres objets et ne le soumettez à aucun autre type de choc.
• Une fiche souillée pourrait causer un mauvais contact. Assurezvous de nettoyer la fiche avec un chiffon sec et doux avant de la raccorder au microphone.
• Évitez de brancher ou de débrancher le microphone stéréo pendant que l’appareil photo est en marche.
• Si le microphone ne doit pas être utilisé durant une période prolongée, la moisissure ou d’autres problèmes peuvent causer une panne du microphone. Nous vous conseillons de vérifier le fonctionnement du microphone avant de l’utiliser.
• Prenez soin de ne pas mettre trop de pression sur le pare-vent. Cela pourrait causer un mauvais fonctionnement. ∫ Nettoyage Retirez la pile avant de nettoyer le microphone. Essuyez ensuite le microphone avec un chiffon doux et sec.
• Si le microphone est très sale, il peut être nettoyé avec un chiffon humide puis essuyé avec un chiffon sec.
• N’utilisez pas de benzène, de solvant ou d’alcool pour nettoyer le microphone. L’utilisation de solvants peut abîmer le boîtier ou son recouverment peut s’écailler.
• Lors de l’utilisation d’un chiffon chimique, assurez-vous de suivre les directives sur l’emballage du chiffon. ∫ À propos des piles Assurez-vous de retirer la pile du microphone si vous n’avez pas l’intention de l’utiliser pendant une période prolongée.
• Si la température est trop élevée ou trop basse, les bornes peuvent rouiller et causer un mauvais fonctionnement.

Si vous échappez la pile, vérifiez que le boîtier ou les bornes de celle-ci ne soient pas endommagées avant de l’utiliser à nouveau.

• L’insertion d’une pile abîmée endommagera le microphone. Emmenez des piles de rechange lorsque vous partez.
• Sachez que la durée de fonctionnement des piles diminue à basse température comme celle des pistes de ski. Mise au rebut des piles usagées.
• Les piles ont une vie limitée.
• Ne jetez pas les piles dans le feu car cela pourrait provoquer une explosion. Ne mettez pas les bornes des piles en contact avec des objets métalliques (comme des colliers, épingles, etc.).
• Ceci peut causer un court-circuit ou générer de la chaleur et vous pouvez être gravement brûlé si vous touchez les piles. N’essayez pas de recharger les piles alcalines. Ne jetez pas les piles dans le feu ou ne les exposez pas à une chaleur excessive comme celle du soleil. Spécifications Alimentation requise: 1,5 V c.c. Types de piles recommandés Piles sèches au manganèse AAA (R03)k1/ Piles alcalines AAA (LR03)k1 Modèle Microphone à condensateur électret Caractéristiques directionnelles Unidirectionnel (stéréo) Non-directionnel (monaural) Réponse en fréquence 100 Hz à 20 000 Hz Sensibilité Impédance de sortie Rapport signal sur bruit 67 dB ou plus Fil Mini-fiche stéréo de 2,5 mm φ en forme de L (longueur 140 mm) Sélecteur Sélecteur de mode [OFF/MONO/STEREO] Commutateur de coupe-vent [WIND CUT OFF/ON] Environ 47,0 mm (L)k55,0 mm (H)k 158,0 mm (P) [1 7/8 po (L)k2 3/16 po (H)k6 3/4 po (P)] (excluant le fil) Dimensions Poids Température de fonctionnement Humidité de fonctionnement Environ 67,5 g/2,381 oz (appareil principal) Environ 76,5 g/2,698 oz (pile incluse) 0 °C à 40 °C (32 °F à 104 °F) Imprimé au Japon VQT2C64

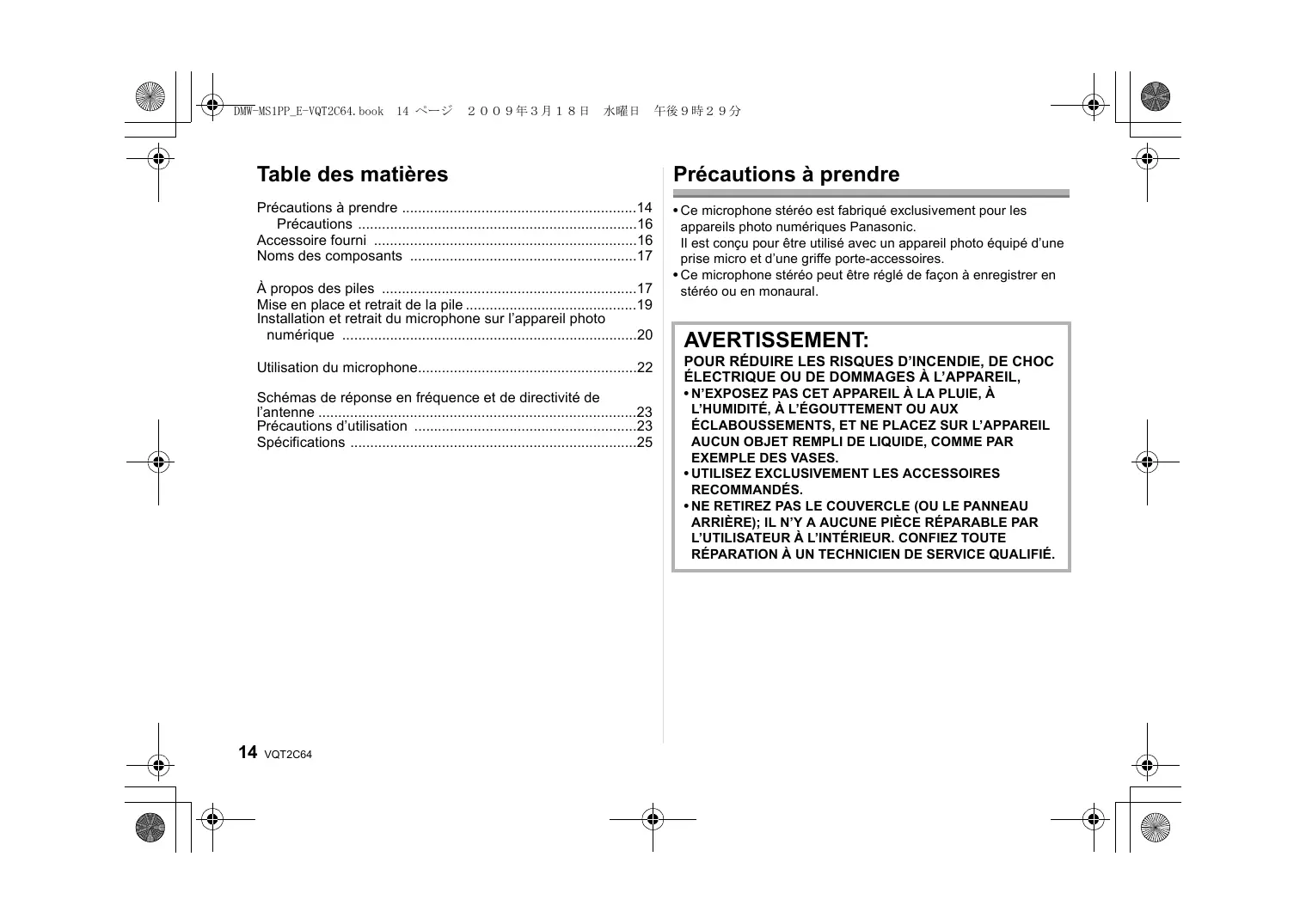

Table des matières Précautions à prendre

• Ce microphone stéréo est exclusivement destiné aux appareils photo numériques de Panasonic. Il est conçu pour être utilisé avec un appareil numérique équipé d’une prise microphone et d’une griffe porte-accessoire.
• Ce microphone stéréo peut être commuté pour enregistrer des sons en stéréo ou en monaural. À propos des piles .................................................................29 Insertion et retrait de la pile de l’appareil ...............................31 Montage et retrait de l’élément d’un appareil photo numérique ..............................................................................32

AVERTISSEMENT:

Réponse en fréquence et Diagrammes de modèle de directivité................................................................................35 Précautions d’utilisation .........................................................35 Spécifications .........................................................................37 -Si vous voyez ce symboleAvis aux utilisateurs concernant la collecte et l’élimination des piles et des appareils électriques et électroniques usagés Apposé sur le produit lui-même, sur son emballage, ou figurant dans la documentation qui l’accompagne, ce pictogramme indique que les piles et appareils électriques et électroniques usagés doivent être séparés des ordures ménagères. Afin de permettre le traitement, la valorisation et le recyclage adéquats des piles et des appareils usagés, veuillez les porter à l’un des points de collecte prévus, conformément à la législation nationale en vigueur ainsi qu’aux directives 2002/96/CE et 2006/66/CE. En éliminant piles et appareils usagés conformément à la réglementation en vigueur, vous contribuez à prévenir le gaspillage de ressources précieuses ainsi qu’à protéger la santé humaine et l’environnement contre les effets potentiellement nocifs d’une manipulation inappropriée des déchets. Pour de plus amples renseignements sur la collecte et le recyclage des piles et appareils usagés, veuillez vous renseigner auprès de votre mairie, du service municipal d’enlèvement des déchets ou du point de vente où vous avez acheté les articles concernés. Le non-respect de la réglementation relative à l’élimination des déchets est passible d’une peine d’amende. Pour les utilisateurs professionnels au sein de l’Union européenne Si vous souhaitez vous défaire de pièces d’équipement électrique ou électronique, veuillez vous renseigner directement auprès de votre détaillant ou de votre fournisseur. [Information relative à l’élimination des déchets dans les pays extérieurs à l’Union européenne] Ce pictogramme n’est valide qu’à l’intérieur de l’Union européenne. Pour connaître la procédure applicable dans les pays hors Union Européenne, veuillez vous renseigner auprès des autorités locales compétentes ou de votre distributeur. Note relative au pictogramme à apposer sur les piles (voir les 2 exemples ci-contre) Le pictogramme représentant une poubelle sur roues barrée d’une croix est conforme à la réglementation. Si ce pictogramme est combiné avec un symbole chimique, il remplit également les exigences posées par la Directive relative au produit chimique concerné.

∫ A propos des piles

MISE EN GARDE

Une batterie de remplacement inappropriée peut exploser. Ne remplacez qu’avec une batterie identique ou d’un type recommandé par le fabricant. L’élimination des batteries usées doit être faite conformément aux instructions du manufacturier.

• Ne pas l’exposer à une source de chaleur ou près d’un feu.
• Ne laissez pas la batterie à l’intérieur d’un véhicule exposé directement à la lumière du soleil, portières et fenêtres fermées, pendant un long moment. Précautions ∫ À propos de la manipulation de l’élément
• Ne soumettez pas cet appareil à de fortes vibrations ou à des chocs. Cela causerait non seulement un mauvais fonctionnement de l’appareil mais causerait également une panne du microphone stéréo.
• Le sable et la saleté peuvent causer le mauvais fonctionnement de l’élément. Si vous utilisez l’élément à la plage, prenez des mesures pour le protéger du sable et de la saleté.
• En utilisant cet appareil les jours de pluie ou à la plage, prenez soin de le garder au sec.
• L’élément n’est pas étanche. Si des gouttes de pluie ou d’eau l’éclaboussent, essuyez l’eau avec un chiffon sec. Si l’élément ne fonctionne plus correctement, consultez le revendeur ou votre service après-vente le plus proche.
• Veuillez lire le manuel d’utilisation de l’appareil photo numérique.

∫ Si l’élément n’est pas utilisé durant une période prolongée

• Soyez absolument sûr de retirer la pile de cet appareil.
• Si la pile est laissée à l’intérieur de l’appareil, le courant continuera à se décharger même si l’appareil est éteint, et elle se déchargera graduellement.
• Rangez les piles dans un endroit frais, sans humidité et avec une température la plus constante possible. (La température recommandée est de: 15 °C à 25 °C; l’humidité recommandée est de: 40% à 60%)
• Si vous prévoyez de ranger cet appareil et/ou ses piles dans un placard ou une armoire, il est recommandé de les ranger avec un déshydratant (gel de silice). Accessoires fournis [La vérification doit être effectuée lorsque vous sortez l’appareil de l’emballage] En retirant l’appareil de son emballage, vérifiez la présence de l’appareil principal et de tous ses accessoires, et vérifiez également l’apparence externe ainsi que leur fonction afin de vous assurer qu’ils n’ont subi aucun dommage lors du transport ou de la livraison. Si vous découvrez un problème, contactez votre vendeur avant d’utiliser le produit. Noms des composants

À propos des piles ∫ À propos des types de pile qui peuvent être utilisés Piles sèches Manganèse AAA (R03)

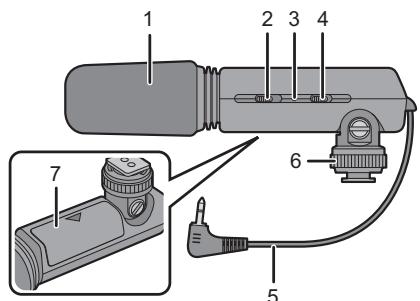

Protection Vent (Microphone à condensateur) Sélecteur de Mode Off/On [OFF/MONO/STEREO] (P34) Voyant de contrôle de la batterie [BATTERY] (P34) Commutateur [WIND CUT OFF/ON] (P34) Cordon mini-prise stéréo φ 2,5 mm en forme de L (P33) Anneau de verrouillage (P32) Couvercle du logement des piles (P31) Piles sèches alcalines AAA (LR03)

• Les piles AAA EVOLTA/AAA EVOIA (nouvelles piles de Panasonic) peuvent être également utilisées.
• La performance des piles utilisées peut différer de façon significative selon la marque utilisée, leur temps d’entreposage depuis leur fabrication et la manière dont elles ont été entreposées.
• La performance des piles diminue temporairement à basse température (sous 10 °C), mais celle-ci est rétablie lorsque la température redevient normale.
• De mauvais fonctionnements peuvent survenir sous certaines températures et conditions d’utilisation. Cependant, ce n’est pas le signe de problème.
• Pour que les piles fonctionnent le plus longtemps possible, nous vous conseillons d’éteindre l’appareil chaque fois qu’il n’est plus utilisé.
• Une fois épuisées, les piles peuvent retrouver leur efficacité en les laissant de côté pendant un moment, mais elles deviendront de nouveau rapidement inutilisables. Pour cette raison, remplacez les piles épuisées par des neuves. VQT2C64

∫ À propos des types de pile avec lesquels le fonctionnement n’est pas garanti Piles Ni-Cd Piles au nickel-manganèse Accumulateur nickel-hydrogène Piles au lithium Piles sèches Oxyride (oxy-nickel-hydroxide)

• Panasonic n’offre aucune garantie quant au bon fonctionnement de l’élément en utilisant les piles listées ci-dessus. En outre, l’utilisation de ces piles peut avoir comme conséquence une fuite d’électrolyte, une panne de courant, un risque d’explosion etc. ∫ À propos des piles ayant des formes qui ne peuvent pas être utilisées
• L’installation de piles ayant une forme irrégulière dans l’appareil peut causer des fuites d’électrolyte, générer de la chaleur et même causer la rupture des piles.
• Certaines piles vendues sur le marché n’ont aucun revêtement ou seulement une partie de celui-ci: N’utilisez ce genre de pile sous aucun prétexte. (Reportez-vous à l’image ci-dessous.)
• Piles n’ayant aucun revêtement ou piles avec une partie seulement du revêtement

• Piles dont le pôle - est plat

∫ Manipulation des piles Une mauvaise manipulation des piles peut causer des fuites d’électrolyte, générer de la chaleur et même causer la rupture des piles. Suivez les précautions suivantes.

• N’exposez pas les piles à de l’eau ou de l’eau de mer et ne permettez pas que les pôles deviennent humides.
• Ne retirez pas leur revêtement externe ou ne les endommagez d’aucune façon.
• Ne faites pas tomber les piles, ne les cognez pas à d’autres objets ou ne les soumettez à aucun autre type de choc fort.
• Arrêtez d’utiliser les piles dès les premiers signes de fuite d’électrolyte, de déformation, de décoloration ou de n’importe quel autre type de problème.
• Ne rangez pas les piles dans des endroits où la température et/ ou l’humidité sont trop élevées.
• Gardez les piles hors de la portée des enfants.
• Retirez la pile de l’appareil chaque fois que vous avez l’intention de ne plus utiliser celui-ci pendant une longue période.
• La pile peut être chaude immédiatement après son utilisation. Avant de la retirer de l’appareil, éteignez celui-ci et attendez que la température de la pile chute.
• A basse température (sous 10 °C), les performances de la pile sera amoindrie et la durée d’utilisation de l’appareil sera réduite. La durée d’utilisation de la pile tend à être particulièrement réduite s’il s’agit d’une pile alcaline/manganèse donc réchauffezla dans votre poche avant de l’utiliser. En réchauffant les piles dans votre poche, évitez le contact direct avec un briquet et autres objets en métal tels qu’un réchauffeur de poche.
• La durée d’utilisation de cet appareil peut également être fortement réduite si les bornes + et - de la pile sont exposées au gras de la peau ou autres formes de saleté. Avant d’installer la pile, essuyez soigneusement les bornes + et - à l’aide d’un chiffon doux et sec. Si une fuite d’électrolyte a eu lieu, retirez toutes les traces présentes dans le compartiment de la pile, puis réintroduisez une nouvelle pile. Si vous avez de l’électrolyte sur vos mains ou vos vêtements, rincez-le complètement avec de l’eau. Si vous avez de l’électrolyte dans les yeux, vous risquez de perdre la vue. Dans un tel cas, ne frottez pas vos yeux mais nettoyez-les immédiatement avec de l’eau claire, et consultez votre médecin.

Insertion et retrait de la pile de l’appareil

• Vérifiez que l’élément est éteint. (Assurez-vous que le Sélecteur de Mode Off/On est réglé sur [OFF].) 1 Ouvrez le cache de la pile. ∫ Durée de vie des piles Piles utilisées Piles sèches Manganèse AAA (R03) Piles sèches alcalines AAA (LR03) Durée d’utilisation Environ 500 h Environ 1.000 h Conditions d’utilisation
• Température: 23 °C Note

• Appuyez sur la marque [ ] du cache dans la direction de la flèche 1 et faites glisser le cache en direction de la flèche 2. 2 En introduisant la pile, assurez-vous que les bornes + et - de celle-ci sont correctement alignés.

• La durée d’utilisation diffère légèrement selon les conditions de rangement et d’utilisation de la pile. VQT2C64

3 Fermez le cache de la pile.

Montage et retrait de l’élément d’un appareil photo numérique

• Vérifiez que l’élément et l’appareil photo numérique sont éteints. (Monter l’élément sur, ou le retirer de, l’appareil photo tandis que celui-ci est allumé peut provoquer des problèmes et n’est pas recommandé.) ∫ Montage de l’élément 1 Desserrez l’anneau de verrouillage. Note
• Après avoir utilisé l’appareil, retirez la pile.
• Conservez la pile AAA hors de portée des enfants pour éviter qu’ils puissent les avaler.
• Conservez le cache de la pile hors de portée des enfants pour éviter qu’ils puissent l’avaler.

• N’employez pas plus de force que nécessaire sur l’anneau de verrouillage. 2 Glissez l’appareil dans la griffe porte accessoire de l’appareil photo numérique, en vous assurant qu’il est complètement inséré.

VQT2C64 3 Tournez la bague de verrouillage en direction de la flèche jusqu’à ce qu’elle stoppe. 4 Connectez le cordon de la mini-prise stéréo à la prise [MIC] de l’appareil photo numérique.

• Vous pouvez régler l’angle du microphone dans l’amplitude montrée sur l’illustration.
• Faites attention à ce que la connexion ne se relâche pas pendant l’utilisation.

∫ Retrait de l’élément Desserrez complètement l’anneau de verrouillage et retirez l’élément de la griffe porte-accessoires. Note

• Tenez la bague de verrouillage en fixant ou en retirant le microphone. VQT2C64

Pour utiliser le Microphone ∫ Pour changer le Sélecteur de Mode Off/On

∫ Pour changer le commutateur [WIND CUT OFF/ON] Ce microphone est équipé d’une protection contre le vent qui a été conçue pour couper le bruit du vent, mais si le vent est trop fort et que la protection contre le vent ne suffit pas pour couper ce bruit, réglez le commutateur [WIND CUT OFF/ON] sur [ON] pour le réduire encore plus. A Sélecteur de Mode Off/On [OFF/MONO/STEREO] [OFF] Éteignez l’alimentation du microphone. [MONO] Enregistre les sons à l’avant de l’appareil photo numérique en monaural. Enregistre les sons dans une large zone en [STEREO] stéréo. Le microphone devrait être habituellement utilisé dans cette position. [ON] Réglez le commutateur [WIND CUT OFF/ON] sur cette position pour réduire le bruit du vent. Voyant de contrôle de la pile [BATTERY] B

• Si le Sélecteur de Mode Off/On est changé de [OFF] à [MONO] ou [STEREO], le voyant de contrôle de la pile [BATTERY] s’allumera temporairement si la pile est chargée. Si le voyant de contrôle de la pile [BATTERY] ne s’allume pas, remplacez la pile.

• Bien que vous puissiez changer le réglage du Sélecteur de Mode Off/On ou du commutateur [WIND CUT OFF/ON] pendant l’enregistrement, le son du changement du commutateur peut être enregistré.
• Lorsque cet appareil est connecté, [VENT COUPÉ] ne peut pas être réglé sur l’appareil photo numérique. Réglez-le à l’aide de cet appareil. Réponse en fréquence et Diagrammes de modèle de directivité ∫ Réponse en fréquence（COUPE VENT OFF/ON） (dB)

Précautions d’utilisation ∫ À propos de l’élément Ne pas utiliser l’appareil près d’un émetteur radio ou de lignes à haute-tension.

• L’utilisation de l’appareil photo à proximité d’un émetteur radio ou de lignes à haute tension pourrait nuire à l’image ou au son.

Gardez l’élément loin des vaporisateurs d’insecticide ou d’autres substances volatiles.

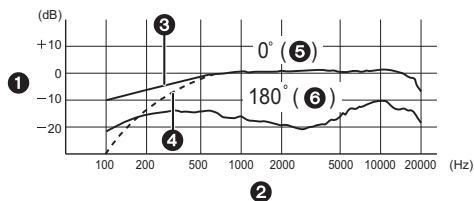

1 Réponse 3 Coupe-vent Arrêt 5 Avant

2 Fréquence 4 Coupe-vent Marche 6 Arrière ∫ Modèle de directivité

1 Avant 3 Stéréo (Gauche) 5 Monaural 2 Arrière 4 Stéréo (Droite) (Hz)

• Si l’élément est exposé à ces vaporisateurs ou substances, son boîtier extérieur peut s’abîmer et/ou sa couleur peut s’écailler.
• Ne laissez pas l’élément en contact avec tout objet fabriqué en caoutchouc ou en PVC pendant une période prolongée. Ne transportez pas l’élément s’il est encore fixé sur l’appareil photo.
• En aucunes circonstances vous ne devez pas ranger l’élément dans les endroits indiqués ci-dessous car cela pourrait causer des problèmes d’utilisation ou de mauvais fonctionnement.
• À la lumière directe du soleil ou sur la plage en été
• Dans des endroits ayant des niveaux de température et d’humidité élevés ou dans des endroits où les changements de température et d’humidité sont prononcés
• Dans des endroits ayant une forte concentration de sable, de poussière ou de saleté
• Près de radiateurs, climatiseurs, humidificateurs
• Où l’eau pourrait mouiller l’élément
• Où il y a des vibrations
• À l’intérieur d’un véhicule
• L’appareil ne peut pas être utilisé avec un flash externe.
• L’appareil ne peut pas être utilisé avec une télécommande. VQT2C64

• Ne faites pas tomber l’élément, ne le cognez pas à d’autres objets et ne le soumettez à aucun autre type de choc.
• Une prise sale peut provoquer un faux contact. Essuyez la prise à l’aide d’un chiffon doux et sec avant d’utiliser le microphone.
• Ne connectez pas et ne déconnectez pas la mini-prise stéréo si l’appareil photo numérique est allumé.
• Si l’élément ne doit pas être utilisé durant une période prolongée, la moisissure ou d’autres problèmes peuvent causer une panne de l’élément. Nous vous conseillons de vérifier le fonctionnement de l’élément avant de l’utiliser.
• Prenez soin de ne pas trop forcer sur la protection contre le vent. Cela pourrait causer un mauvais fonctionnement. ∫ Nettoyage Avant de nettoyer l’appareil, retirez la pile. Puis essuyez l’appareil avec un chiffon sec et doux.
• Si l’appareil est très sale, il peut être nettoyé en retirant la saleté avec un chiffon mouillé et essoré, puis avec un chiffon sec.
• N’utilisez pas de solvants tel que le benzène, diluant, alcool, liquide vaisselle, etc., pour nettoyer l’appareil, cela abîmerait le boîtier externe ou écaillerait le revêtement.
• En utilisant une lingette chimique, lisez attentivement les instructions jointes. ∫ À propos des piles Assurez-vous de retirer la pile si vous ne devez plus utiliser l’appareil pendant un long moment.
• Si la température est trop élevée ou trop basse, les bornes peuvent rouiller et causer un mauvais fonctionnement. Si vous faites accidentellement tomber la pile, vérifiez si le corps de celle-ci ou ses bornes ne sont pas abîmées.
• L’insertion d’une pile abîmée dans l’appareil peut l’endommager. Emmenez des piles de rechange lorsque vous partez.
• Sachez que la durée de fonctionnement des piles diminue à basse température comme celle des pistes de ski.

Mise au rebut des piles usées.

• Les piles ont une vie limitée.
• Ne jetez pas les piles dans le feu car cela pourrait provoquer une explosion. Ne mettez pas les bornes des piles en contact avec des objets métalliques (comme des colliers, épingles, etc.).
• Ceci peut causer un court-circuit ou générer de la chaleur et vous pouvez être gravement brûlé si vous touchez les piles. N’essayez pas de recharger les piles alcalines. Ne jetez pas les piles dans le feu ou ne les exposez pas à une chaleur excessive comme celle du soleil. Spécifications Alimentation requise: 1,5 V c.c. Types de piles recommandés Piles sèches Manganèse AAA (R03)k1/ Piles sèches alcalines AAA (LR03)k1 Modèle Microphone électrostatique à electret Caractéristiques de la directivité Unidirectionnel (stéréo) Non directionnel (monaural) Réponse en fréquence 100 Hz à 20.000 Hz Sensibilité Impédance de sortie 600 h Ratio S/N 67 dB ou plus Cordon Cordon mini-prise stéréo φ 2,5 mm en forme de L (longueur 140 mm) Commutateur Sélecteur de Mode Off/On

[OFF/MONO/STEREO]

Commutateur [WIND CUT OFF/ON] Dimensions Température de 0 °C à 40 °C fonctionnement Humidité de fonctionnement 35% à 80% VQT2C64

Le batterie ∫ Tipi di batterie utilizzabili Batterie a secco al manganese formato AAA (R03)
