DSB 990 - Barre de son GRUNDIG - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Barre de son 2.1 avec caisson de basses intégré, puissance de sortie de 120W, technologie Dolby Digital.
Connectivité	Bluetooth, entrée HDMI ARC, entrée optique, entrée AUX 3.5mm.
Dimensions	Dimensions de la barre : 90 cm (L) x 8 cm (H) x 10 cm (P).
Poids	Poids de la barre : 3.5 kg, poids du caisson : 5 kg.
Utilisation	Idéale pour les téléviseurs, les jeux vidéo et la musique, avec des modes audio personnalisables.
Maintenance	Nettoyer avec un chiffon doux, éviter les produits chimiques abrasifs.
Sécurité	Ne pas exposer à l'humidité, respecter les instructions de branchement pour éviter les courts-circuits.
Informations générales	Garantie de 2 ans, support technique disponible en ligne.

FOIRE AUX QUESTIONS - DSB 990 GRUNDIG

Pourquoi ma barre de son GRUNDIG DSB 990 ne s'allume-t-elle pas ?

Vérifiez que l'alimentation est correctement branchée et que la prise fonctionne. Essayez de changer de prise ou de câble d'alimentation.

Comment connecter ma barre de son GRUNDIG DSB 990 à ma télévision ?

Utilisez un câble HDMI ARC ou un câble optique pour connecter la barre de son à la télévision. Assurez-vous que la fonction ARC est activée sur la télévision.

Le son de ma barre de son GRUNDIG DSB 990 est faible, que faire ?

Vérifiez le volume de la barre de son ainsi que le volume de la source audio. Assurez-vous également que le mode de son approprié est sélectionné.

Comment réinitialiser ma barre de son GRUNDIG DSB 990 ?

Pour réinitialiser, éteignez la barre de son, puis maintenez le bouton 'Power' enfoncé pendant 10 secondes jusqu'à ce que le voyant clignote.

Ma barre de son GRUNDIG DSB 990 ne se connecte pas au Bluetooth, que faire ?

Assurez-vous que la barre de son est en mode appairage. Vérifiez également que le Bluetooth de l'appareil que vous essayez de connecter est activé.

Comment mettre à jour le firmware de ma barre de son GRUNDIG DSB 990 ?

Visitez le site officiel de GRUNDIG pour télécharger la dernière version du firmware, puis suivez les instructions fournies pour effectuer la mise à jour.

Quel type de télécommande est compatible avec la barre de son GRUNDIG DSB 990 ?

La barre de son est livrée avec sa propre télécommande. D'autres télécommandes universelles peuvent fonctionner, mais il est recommandé d'utiliser celle fournie.

Comment ajuster les paramètres audio de la barre de son GRUNDIG DSB 990 ?

Utilisez la télécommande pour accéder au menu des paramètres audio. Vous pouvez ajuster les basses, les aigus et le mode de son selon vos préférences.

Ma barre de son GRUNDIG DSB 990 produit un bruit de fond, que faire ?

Vérifiez que tous les câbles sont correctement connectés et non endommagés. Essayez de changer de source audio pour voir si le problème persiste.

Où puis-je trouver le manuel d'utilisation de ma barre de son GRUNDIG DSB 990 ?

Le manuel d'utilisation est disponible en téléchargement sur le site officiel de GRUNDIG dans la section 'Support' ou 'Téléchargements'.

MODE D'EMPLOI DSB 990 GRUNDIG

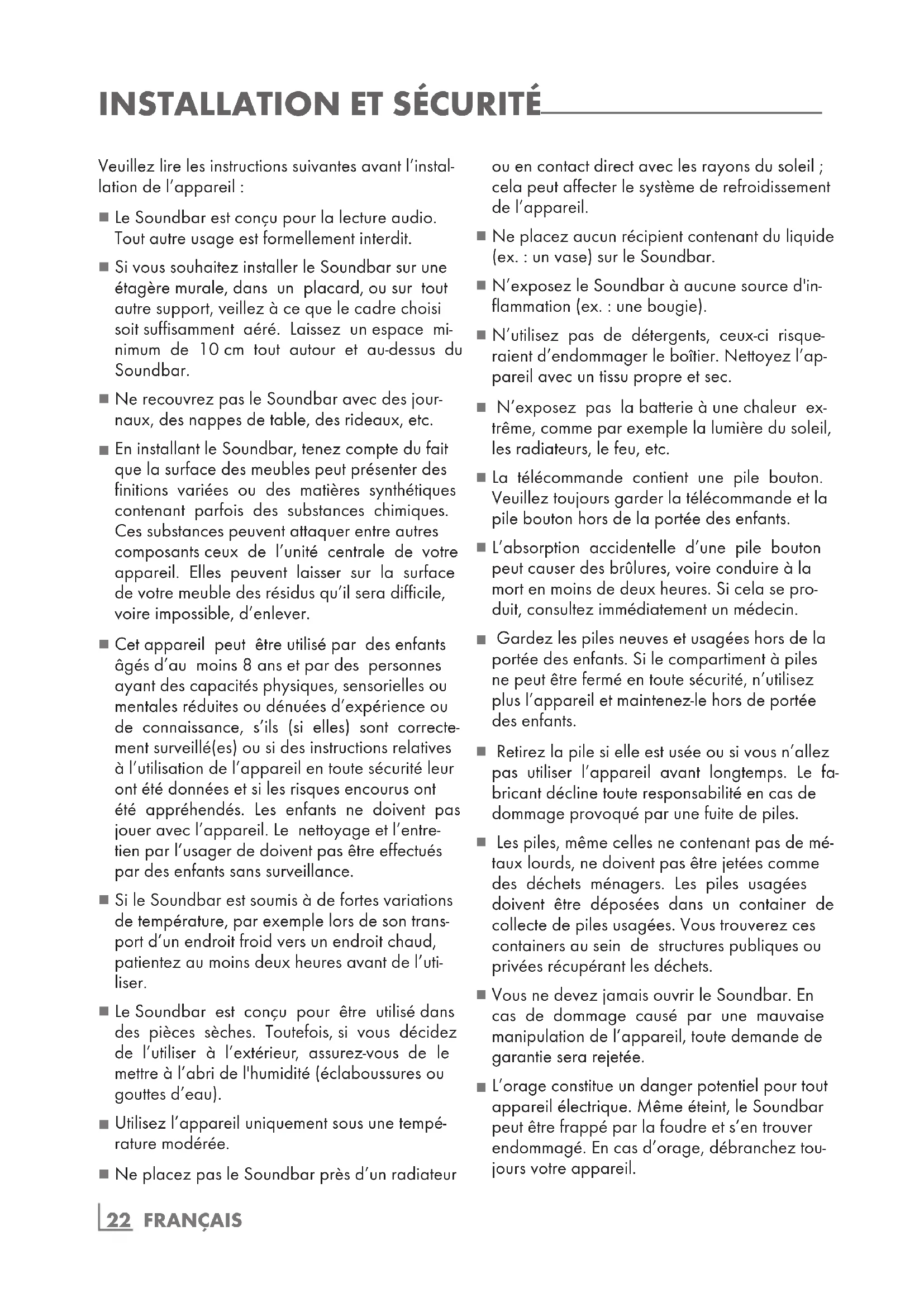

Veuillez dire les instructions suivantes avant l'installation de l'appareil :

Le Soundbar est concu pour la lecture audio. Tout autre usage est formellement interdit.
Si vous souhaitez installer le Soundbar sur une étagère murale, dans un placard, ou sur tout autre support, veilsz à ce que le cadre choisi soit suffisamment aéré. Laissez un espace minimum de 10 cm tout autour et au-dessus du Soundbar.
Ne recouvre pas le Soundbar avec des journaux, des nappes de table, des rideaux, etc.
En installerant le Soundbar, tenez compte du fait que la surface des meubles peut presenter des finitions variees ou des matieres synthetiques contenant parfois des substances chimiques. Ces substances peuvent attaquer entre autres composants ceux de I'unite centrale de votre appareil. Elles peuvent laisser sur la surface de votre meuble des residus qu'il sera difficile, voire impossible, d'enlever.
Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacities physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillée (es) ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l' apparéil. Le nettoyage et l'entretien par l'usager de doivent pas être effectuels par des enfants sans surveillance.
Si le Soundbar est soumis à de fortes variations de température, par exemple lors de son transport d'un endroit froid vers un endroit chaud, patientez au moins deux heures avant de l'utiliser.
Le Soundbar est concu pour etre utilise dans des pieces sèches. Toutefois, si vous decide de l'utiliser a l'extérieur, assurez-vous de lemettre a l'abri de l'humidite (eclaboussures ougoutes d'eau).
Utilisez l'appareil uniquement sous une tempé. rature modérée.
Ne placez pas le Soundbar pres d'un radiateur

ou en contact direct avec les rayons du soleil ; cela peut affecter le système de refroidissement de l'appareil.

• Ne placezaucun récipient contenant du liquide (ex.: un vase) sur le Soundbar.
  N'exposez le Soundbar à aucune source d'inflammation (ex.: une bougie).
  N'utilisez pas de détergents, ceux-ci risquereient d'endommager le boitier. Nettoyez l'appeil avec un tissu propre et sec.
  N'exposez pas la batterie à une chaleur extréme, comme par exemple la lumière du soleil, les radiateurs, le feu, etc.
  La télécommande contient une pile bouton. Veuillez toujours garder la télécommande et la pile bouton hors de la portée des enfants.
  L'absorption accidentelle d'une pile bouton peut cause des brûlures, voir conduire à la mort en moins de deux heures. Si cela se produit, consultez immédiatement un médecin.
• Gardez les piles neuves et usages hors de la portée des enfants. Si le compartment a piles ne peut être fermé en toute sécurité, n'utilisez plus l'appareil et maintenez-le hors de portée des enfants.
  Retirez la pile si elle est usée ou si vous n'allez pas utiliser l'appareil avant longtemps. Le fabricant decline toute responsabilité en cas de dommage provoqué par une fuite de piles.
• Les piles, même celles ne contenant pas de métaux lourds, ne doivent pas être jetées comme des déchets menagers. Les piles usages doivent être déposées dans un container de collecte de piles usages. Vous trouvez ces containers au sein de structures publiques ou privées recupérant les déchets.
• Vous ne doivent jamais ouvrir le Soundbar. En cas de dommage cause par une mauvaise manipulation de l'appareil, toute demande de garantie sera rejetée.
  L'orage constitue un danger potentiel pour tout apparéil électrique. Mème étéint, le Soundbar peut être frappé par la foudre et s'en couver endommagé. En cas d'orage, débranchez jours votre apparéil.

Remarques :

• Ne branchez,aucun équipementa vourte apparéil lorsqu'il est en marche. Éteignez également les autres équipements avant de les brancher à vourte apparéil!
• Ne branchez pas votre apparéil à une prise électrique avant que tous les équipements externes soient connectés!

Assurez-vous que la prise électrique est facilement accessible!

Avertissement d'exposition aux RF

Cet apparéil doit être installé et utilisé conformément au manuel qui l'accompagne. Il comporte une antennine intégrée, et ne doit pas être placé au même endroit ou fonctionner conjointement avec une autre antennne ou un autre émetteur.

Voir l'image à la page 3.

Panneau avant ÉCRAN D'AFFICHAGE TÉLÉCAPTEUR

Panneau arrête

HDMI

ENTRÉE AUX

ENTRÉE AUDIO NUMÉRIQUE OPTIQUE

Panneau létalé

Active et désactive le mode Veille de l'appareil.

ascule entre les sources de lecture

Port USB pour la lecture et mise à jour du logiciel

Réduit le volume

Augmente le volume

LINE IN

Selectionne le périhérique source connecté à la prise « LINE IN »

Fonctions de commandes à distance

Active et désactive le mode Veille de I'appareil.

Augmente le volume

Selectionne la piste precedente.

Démarre le mode de lecture et bascule entre lecture/pause.

Réduit le volume

ARC

Canal retour audio

MUTE

Active et désactive le son des hauts-parleurs du Soundbar.

SOURCE

Appuyez brievement sur la touche pour selectionner le dispositif source « Bluetooth», « USB», « LINE IN», « AUX IN», « OPTICAL IN » ou « ARC».

Sélectionne la piste suivante.

REP

Répète la dernière chanson lue.

STOP

Arrete la musique en cours de lecture.

Preparation

Activez la pile de la télécommande

1 Retirez le film de protection du boîtier de la pile.

• La télécommande est maintainant opérationnelle.

Changez les piles de la télécom mande (TYPE AAA)

Remarque:

Si vous appeareil ne réagit plus aux commandes de la télécommande, il se peut que la pile soit usee. Vous doivent impérativement retarder les piles lorsqu'elles sont usées. Le fabricant décline toute responsabilité en cas de dommage provoqué par une fuite de piles.

Attention :

Le remplacement incorrect de la pile risque de provoquer une explosion. Remplacez-la uniquement avec le même type de pile ou l'équivalent.

Tenez la télécommande, en orientant son cote arrriere face à vous.
2 Poussez le clique du portepile vers la droite et retirez le portepile.
3 Retirez la pile usée et insérez une pile neuve dans le porte-pile, avec le pole positif vers le haut.
4 Poussez le portepile dans la télécommande jusqu'à ce que vous entendez un clic.

Connexion

Connexion du Soundbar à la TV LCD

1 Branchez un cordon audio standard sur les pistes « AUX INPUT » du Soundbar.
- Pendant cette phase, tenez bien compte des chaînes de gauche et de celles de droite (blanc = chaîne de gauche, rouge = chaîne de droite).
2 Connectez le guide audio aux prises de sortie audio de votre TV LCD.

Branchement d'un périphérique externe

Un périphérique externe, à l'instar du lecteur MP3, peut être connecté à la prise « AUX IN »

1 Branchez un cordon audio standard à la prise « AUX IN » du Soundbar.
2 Connectez le cable adaptateur au périphérique externe.

Remarque :

La TV LCD peut également être connectée via la prise « AUX IN » si elle ne dispose pas de prises de sortie audio. Dans ce cas, veuillez utiliser une prise pour écouteurs.

Branchement du cable secteur

Vérifiez que le voltage secteur indiqué sur la plaque signalétique (apposée sur la face arrêté de l'appareil) correspond au voltage de votre installation électrique. Si ce n'est pas le cas, veuillez contacter votre revendeur spécialisé.

1 Branchez le cable secteur à la prise (100 - 240V~50/60Hz).

Attention :

Le Soundbar est relié au secteur par le cordon d'alimentation. Si vous souhaitez déconnecter complètement le Soundbar de la source d'alimentation, vous devez débrancher la fiche secteur.
Assurez-vous que le cable secteur est facilement accessible pendant le fonctionnement de l'appareil et voirlez a ce qu'aucun objet n'obstrue les entrées et sorties de l'appareil.

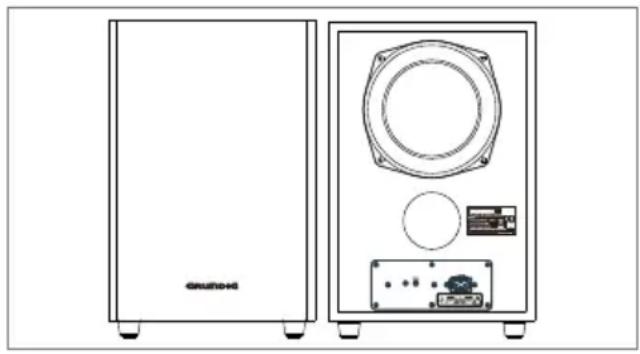

Connexion au caisson de basse

Assurez-vous que le cordon d'alimentation CA est bien branché à une source d'alimentation électrique.
2 Le caisson de basse est équipé du Bluetooth sans fil pour receivevoir le signal audio de la barre de son. Lorsque le témoin bleu clignote, le caisson de basse recherche un signal Bluetooth. Lorsque le témoin bleu reste fixe, le Bluetooth est connecté. Si le caisson de basse ne se connecte pas automatiquement avec la barre de son, appuyez sur le bouton « associier » sur la partie arrêté du caisson de basse pour le connecter.
3 Le caisson de basse se pouvier de la barre de son et se connecte automatiquement lorsque vous eteignez puis rallumez le caisson de basse.

Afin de prévenir les accidents, le périphérique de son doit être solidement fixé au mur conformément aux instructions d'installation ci-dessous.

Attention :

La surface doit etre solide et capable de sup-. porter la charge.
Utilisez des supports adaptations au poids de l'appareil
Pour des structures murales creuses ou en bois, utilisez des fiches et vis aeaquates. Demandez conseil a votre revendeur speciaiste.

Avertissement :

Pour éviter tout accident, l'appareil doit être fixé au mur en toute sécurité, conformément aux instructions d'installation.

Remarque:

Pour une utilisation professionnelle (dans un bar par exemple), le Soundbar GSB 910 SW doit être installé par un électricien qualifié, conformément à la règlementation en vigueur en matière de construction, selon la norme VDE 0100.

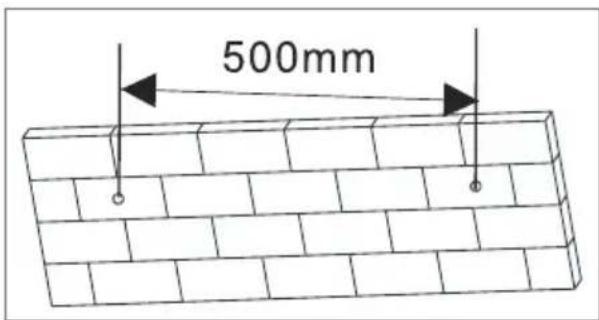

1 Percez deux trous (environ 6 mm de diamètre) sur le mur et creez une distance de 500 mm entre les trous de forage de la base sonore (Diagramme 1).

(Diagramme 1).

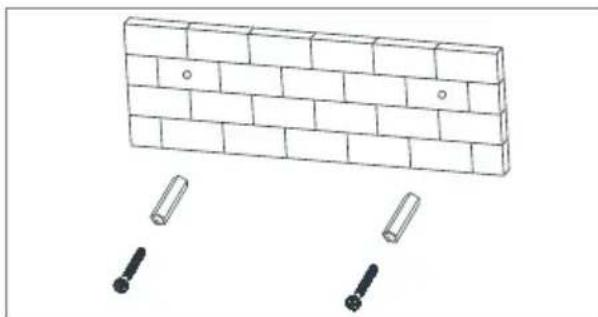

2 Insérez les deux bouchons puis les deux vis fournis dans les deux trous percés et serrez (Diagramme 2).

(Diagramme 2)

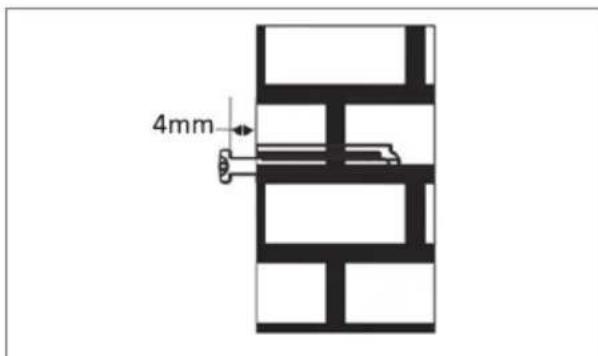

3 Veuillez laisser un espace de 4 mm entre les têtes de vis et le mur (Diagramme 3).

(Diagramme 3)

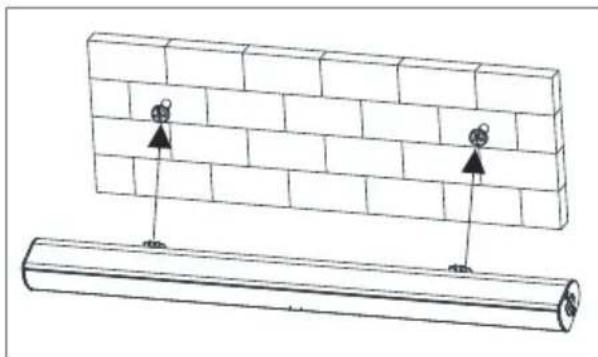

4 Utiliser la barre son assemblée pour l'accrocher sur les vis de fixation sur le mur (Diplagramme 4).

(Diagramme 4)

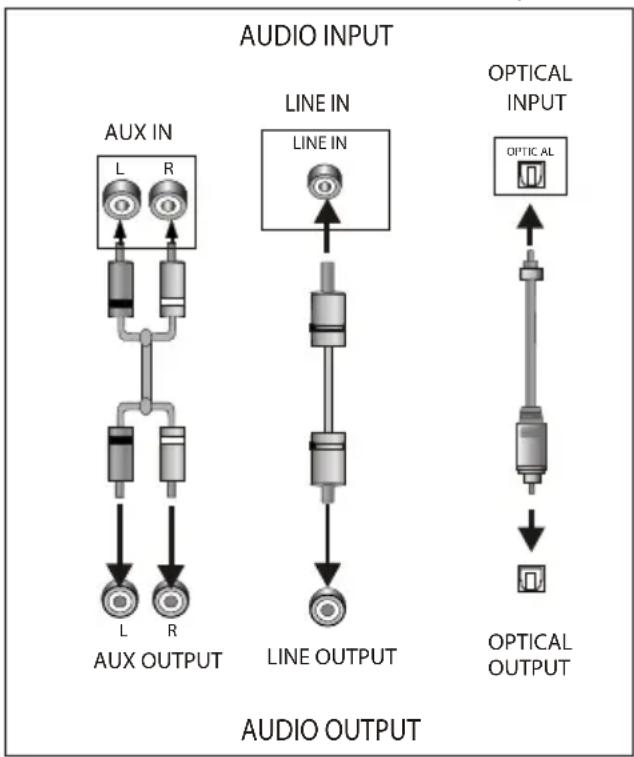

AUX IN / LINE IN

Cette base sonore comporte deux groupes supplémentaires de bornes d'entrée audio. Vous pouvez entre les signaux audio stéreo analogiques à partir de périphériques supplémentaires tels que le VCD, le CD, le magnétoscope, le lecteur DVD, etc.

Utilisez le cable son pour connecter les bornes de sortie audio du lecteur VCD, CD, VCR, DVD aux bornes d'entrée stéreo AUX IN / LINE IN de la base sonore.

Sa source de signal correspondante est AUX IN / LINE IN qui peut etre disponible en appuyant sur [SOURCE] sur la telecommande.

Entrée optique

Connexion du Soundbar à la TV LCD (signal numérique)

1 Branchez un cable optique standard à la prise « OPTIQUE » du Soundbar.
2 Branchez le cable optique à la prise de sortie sonore de la TV LCD (signal optique, PCM).

Remarque:

La sortieaudio de la TV doitetre réglee au PCM.

Connexion du Soundbar à la TV LCD (signal analogue)

1 Connectez le cable audio standard à la prise « R - AUX IN - L » (« Droite - AUX IN - Gauche » gauche et droite de la chaine du Soundbar (blanc = chaine de gauche, rouge = chaine de droite).
2 Connectez le cable audio à la prise de sortie de votre TV LCD.

Remarque:

• Sélectionnez la sortie audio analogueadequate sur la TV.

ARC (CANAL DE RETOUR AUDIO)

L'ARC joue le role de canal de return audio. Il est utilisé dans la sortie audio numérique du téléviseur LCD afin d'obtenir une qualité sonore synchrone optimale.

Utilisez le cable HDMI pour connecter le port d'entrée HDMI-ARC de cette base sonore au port de sortie ARC du téléviseur à cristaux liquides.

Mode Bluetooth

Bluetooth

Votre apparéil peut être apparié à tous les appar-
reils modernes équipés d'un Bluetooth à l'instar
des smartphones, ordinateurs portables et tablettes PC.

1 Appuyez sur le bouton de la mise en veille « pour activer la base sonore.
2 Appuyez sur le bouton source « → pour passer au mode Bluetooth correspondant.

• L'icone du Bluetooth clignote rapidement à l'écran d'affichage.

3 La base sonore est en mode de recherche du signal Bluetooth.

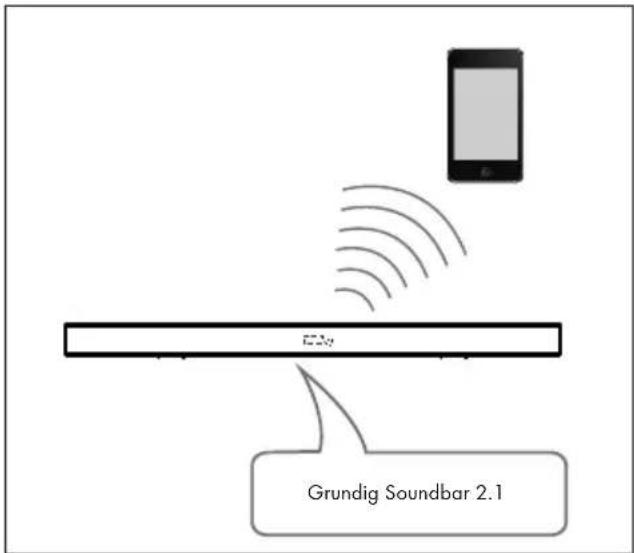

4 Utilisez votre smartphone pour chercher le signal Bluetooth de la base sonore.
5 Choisissez « Grundig Soundbar 2.1 » sur la liste.
6 La base sonore se synchronise pour dire des chansons sur votre téléphone portable tandis que le Bluetooth restera allumé à l'écran d'affichage signifiant qu'il est correctement connecté.
7 Désactivez le Bluetooth sur le smartphone pour désactiver la connexion Bluetooth.

Remarque :

Porte de connexion Bluetooth à 10 metres.
Le mode « Grundig Soundbar 2.1 » de votre apparéil n'a pas été désactivié.
En mode Bluetooth, « ▶■ « « « « « « + « « « etc. sont aussi activés.

Fonctionnement de la télécommande

1 Insérez les piles dans la télécommande.
2 Pointez la télécommande vers le capteur de télécommande du panneau avant.
3 La base sonore est en mode de recherche du signal Bluetooth.
4La télécommande fonctionne à une distance d'environ 8 metres du capteur et dans un angle d'environ 30 degrés des cotés gauche et droit.

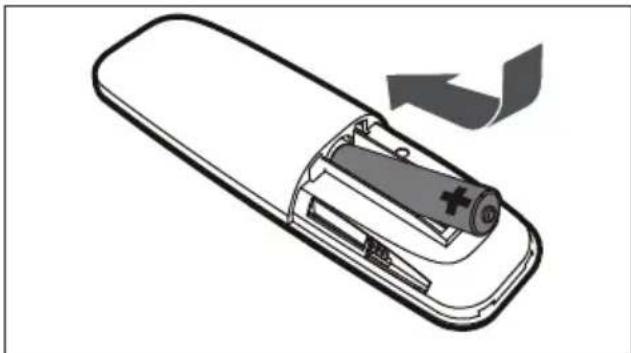

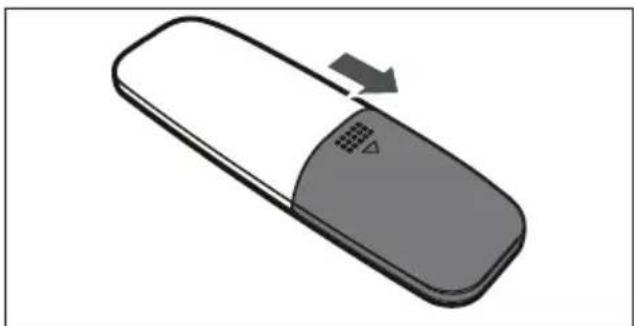

Installation de la pile

1 Retirez le couvercle du boitier des piles à l'arriere de la télécommande.

2 Mettez une pile de type AAA / 1,5 V dans le boîtier à piles en vous assurant que la pile a été insérée dans le respect de la polarité correspondant aux symboles + et - tel qu'indiqué à l'intérieur du boîtier à pile.

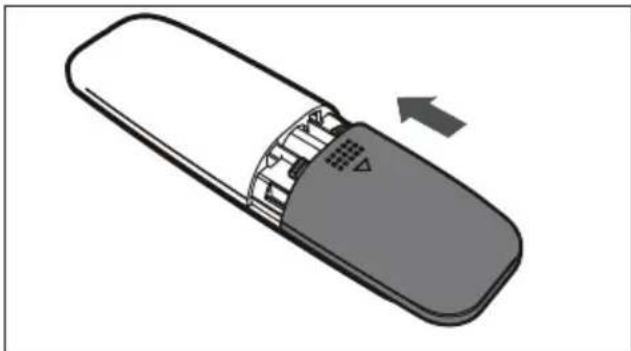

3 Remettez le couvercle.

Remarque:

Retirez les piles si vous ne comptez pas utiliser la télécommande avant longtemps.
Les piles faibles peuvent couler et endomgar sérieusement la télécommande.
Les piles ne doivent pas etre exposées à une source de chaleur excessive comme les rayons de soleil, le feu ou toute autre chose du même ordre.
Respectez l'environnement et mettez les piles usées au rebut conformément aux réglementations en viqueur dans votre pays.

Informations techniques

Cet apparéil est dénué de tout parasite conformément aux directives de l'UE en vigueur. Ce produit est conforme aux directives européennes 2014/53/EU, 2009/125/EC et 2011/65/EU. La déclaration de conformité CE de votre apparéil est disponible au format PDF sur la page d'accueil du site Web de Grundig ou à l'adresse www.grundig.com/downloads/doc.

Alimentation en courant :

100-240V~50/60Hz

Puissance absorbée max.:

Puisance absorbee:20W,en mode veille: ≤ 0,5W

Puissance de sortie :

DIN 45324, 10% THD 2 × 20 W

Réponse en fréquence :

20 Hz - 20 kHz

Fréquence BT: 2 402 - 2 480 MHz

Puissance de sortie totale de BT : 7,2 dBm

S/N ratio :

≥70 dB

Séparation :

≥ 45 dB

Dimensions et poids :

L×H×P 88×6,2×8cm

Poids approximatif:1,88kg

Caisson de basse

Alimentation électrique :

100-240V~50/60Hz

Puissance absorbée max.:

Consummation d'energie 25 W,

Veille avec mainien de connexion au réseau ≤ 2W

Puissance de sortie :

DIN 45324, 10% THD 1× 40W

Dimensions et poids :

I× h× p:20,0× 32,0× 23,0cm

Poids approximatif : 3,0 kg

Tout droit de modifications techniques et conceptuelles réservé !

Conformité avec la directive DEEE et mise au rebut des déchets :

Ce produit est conforme à la directive DEEE (2012/19/UE) de l'Union europeenne). Ce produitporte un symbole de classification pour la mise au rebut des équipements electriques et electroniques (DEEE).

Ce symbole indique que ce produit ne doit pas etre jeté avec les déchets menagers à la fin de sa vie utile. Les appar兼ls usages doivent etre returnes au point de collecte officiel destiné au

recyclage des apparêls électriques et électroniques. Pour tracer ces systèmes de collecte, veuillez contacter les autorités locales ou le détaillant auprès duquel vous avez acheté le produit. Chaque menage joue un role important dans la recupération et le recyclage des apparêils menagers usages. L'élimination appropriée des apparêils usages aide à prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine.

Conformité avec la directive LdSD :

L'appareil que vous avez achete est conforme à la directive LdSD (2011/65/UE) de l'Union europeenne. Il ne comporte pas les matériels dangereux et interdits mentionnés dans la directive.

Information sur l'emballage

L'emballage du produit est composé de matériaux recyclables, conformément à notre réglementation nationale. Ne jetez pas les éléments d'embal

lage avec les déchets domestiques et autres déchets. Déposez-les dans un des points de collecte d' éléments d'emballage que vous indiquera l'autorité locale dont vous dépendez.

La salute de audio de la TV doit ajustarse en PCM.
