DSB 2000 - Barre de son GRUNDIG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Barre de son avec caisson de basses sans fil
Marque et modèle	Grundig DSB 2000
Dimensions (L x H x P) - Barre de son	887 x 60 x 113 mm
Poids net - Barre de son	2,6 kg
Dimensions (L x H x P) - Caisson de basses	170 x 342 x 313 mm
Poids net - Caisson de basses	5,5 kg
Alimentation électrique	CA 220-240 V~ 50/60 Hz
Consommation électrique (marche/veille)	30 W / < 0,5 W
Puissance totale de sortie	280 W (max.)
Puissance barre de son	70 W (8 Ω) x 2
Puissance caisson de basses	140 W (4 Ω)
Connectivité sans fil	Bluetooth V 4.2 (A2DP, AVRCP)
Connectique	HDMI ARC, HDMI 1/2, optique, coaxial, AUX (RCA + 3,5 mm), USB
Formats audio supportés	Dolby Atmos, Dolby Digital, PCM, MP3 (USB)
Port USB	USB 2.0 haut débit, FAT32/FAT16, jusqu'à 64 Go, MP3
Réponse en fréquence - Barre de son	120 Hz - 20 KHz
Réponse en fréquence - Caisson de basses	40 Hz - 120 Hz
Télécommande	Infrarouge, piles AAA (1,5 V x 2)
Montage mural	Support mural inclus (vis et protections caoutchouc)
Classe de protection	Classe II (double isolation)
Température d'utilisation	Climat modéré
Couleur	Noir (typique)
Matériau du boîtier	Plastique ABS

FOIRE AUX QUESTIONS - DSB 2000 GRUNDIG

Comment appairer le caisson de basses sans fil à la barre de son ?

Assurez-vous que le caisson de basses est à moins de 6 mètres de la barre de son, sans obstacle. Allumez les deux appareils. Le voyant d'appairage du caisson clignote lentement. Appuyez sur le bouton « PAIR » à l'arrière du caisson pour lancer l'appairage. Une fois connecté, le voyant devient fixe. Si la connexion échoue, répétez l'opération après avoir éliminé les interférences.

Comment connecter la barre de son via Bluetooth ?

Activez le Bluetooth sur votre appareil (smartphone, tablette). Sur la barre de son, appuyez sur la touche Bluetooth de la télécommande pour passer en mode Bluetooth. Recherchez « Grundig DSB 2000 » dans la liste des périphériques de votre appareil et sélectionnez-le. Si un code est demandé, saisissez « 0000 ». La connexion est établie.

Comment profiter du son Dolby Atmos ?

Connectez la barre de son à votre téléviseur via un câble HDMI 2.0 sur le port HDMI ARC. Assurez-vous que votre téléviseur supporte Dolby Atmos et que le paramètre « Pas d'encodage » est sélectionné pour le flux binaire audio. Sélectionnez le mode HDMI ARC sur la barre de son. Lorsque le contenu Dolby Atmos est lu, l'affichage indique « DOLBY ATMOS ».

Puis-je monter la barre de son au mur ?

Oui, le montage mural est possible. Utilisez le support mural fourni et les vis/chevilles adaptées à votre mur. Vérifiez qu'aucun câble ou tuyau ne se trouve dans le mur. La barre de son doit être fixée solidement. Consultez la notice pour les étapes détaillées.

Que faire si la barre de son ne produit aucun son ?

Vérifiez que la barre de son n'est pas en mode silencieux (MUTE) et que le volume est suffisant. Assurez-vous que la source audio est correctement sélectionnée. Pour une connexion numérique (HDMI, optique), réglez la source sur PCM ou Dolby Digital. Si le caisson de basses est inactif, rapprochez-le (moins de 6 m) et réappairez-le. Débranchez/rebranchez après 4 minutes si nécessaire.

Comment nettoyer la barre de son ?

Débranchez l'appareil. Utilisez un chiffon doux et sec pour essuyer la surface. N'utilisez pas de solvants chimiques, d'alcool ou de produits abrasifs. Évitez de laisser pénétrer de l'humidité dans les ouvertures.

Quels formats audio sont lus via le port USB ?

Le port USB supporte les fichiers MP3. La clé USB doit être formatée en FAT32 ou FAT16, avec une capacité maximale de 64 Go. Insérez la clé, sélectionnez la source USB, et la lecture démarre automatiquement. Utilisez la télécommande pour contrôler la lecture (pause, piste suivante/précédente, répétition/aléatoire).

Comment utiliser la télécommande ?

Insérez deux piles AAA (1,5 V) en respectant les polarités. La télécommande fonctionne jusqu'à 6 mètres et dans un angle de 30° par rapport au capteur. Pointez-la directement vers la barre de son. Si elle ne fonctionne pas, vérifiez les piles, la distance et les obstacles. Utilisez les touches pour sélectionner la source, régler le volume, les basses/aigus, les modes EQ, etc.

Comment réinitialiser la barre de son ?

Il n'y a pas de réinitialisation spécifique. En cas de problème, débranchez la barre de son et le caisson de la prise secteur pendant quelques minutes, puis rebranchez-les. Pour les problèmes de connexion Bluetooth, supprimez l'appareil de la liste des périphériques et refaites l'appairage.

Quelle est la consommation en veille ?

La consommation en veille est inférieure à 0,5 W. La barre de son dispose d'une fonction d'extinction automatique après 15 minutes sans signal audio pour économiser l'énergie.

MODE D'EMPLOI DSB 2000 GRUNDIG

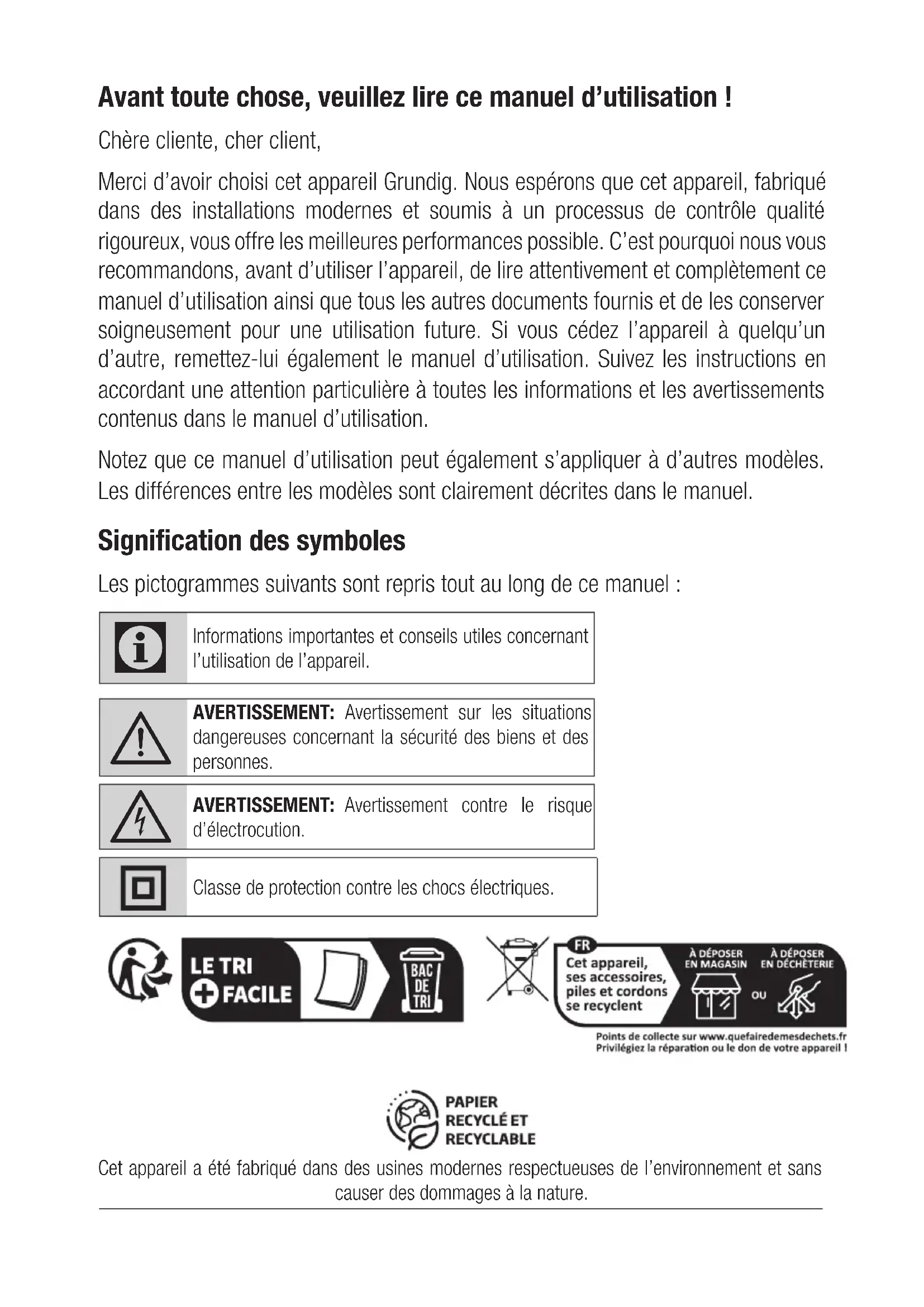

Avant toute chose, veuillez lire ce manuel d'utilisation !

Merci d'avoir choisi cet appareil Grundig. Nous espérons que cet appareil, fabriqué dans des installations modernes et soumis à un processus de contrôle qualité rigoureux, vous offre les meilleures performances possibles. C'est pourquoi nous vous recommandons, avant d'utiliser l'appareil, de lire attentivement et complètement ce manuel d'utilisation ainsi que tous les autres documents fournis et de les conserver soigneusement pour une utilisation future. Si vous cédez l'appareil à quelqu'un d'autre, remettez-lui également le manuel d'utilisation. Suivez les instructions en accordant une attention particulière à toutes les informations et les avertissements contenus dans le manuel d'utilisation.

Notez que ce manuel d'utilisation peut également s'appliquer à d'autres modèles. Les différences entre les modèles sont clairement décrites dans le manuel.

Signification des symboles

Les pictogrammes suivants sont repris tout au long de ce manuel :

i	Informations importantes et conseils utiles concernant l'utilisation de l'ordinateur.

!	AVERTISSEMENT: Avertissement sur les situations dangereuses concernant la sécurité des biens et des personnes.

AVERTISSEMENT: Avertissement contre le risque d'électrocution.

Classe de protection contre les chocs électriques.

FR Cet appareil, ses accessoires, piles et cordons se recyclent

À DÉPOSER EN MAGASIN, EN DÉCHETERIE ou sur www.quefairedemesdechets.fr pour le recyclage ou le don de votre appareil !

PAPIER RECYCLÉ ET RECYCLABLE

Cet appareil a été fabriqué dans des usines modernes respectueuses de l'environnement et sans causer de dommages à la nature.

CONSIGNES DE SÉCURITÉ IMPORTANTES

ATTENTION

RISQUE DE CHOC ÉLECTRIQUE NE PAS OUVRIR

ATTENTION : POUR RÉDUIRE LES RISQUES DE CHOC ÉLECTRIQUE, NE PAS RETIRER LE COUVERCLE (NI LE REMETTRE). AUCUNE PIÈCE POUVANT ÊTRE ENTRETENUE PAR LE CLIENT À L'INTÉRIEUR. L'ENTRETIEN DE VOTRE PRODUIT DOIT ÊTRE RÉALISÉ PAR UN ÉLECTRICIEN QUALIFIÉ.

L'éclair avec le symbole flèche dans un triangle équilatéral est destiné à alerter l'utilisateur de la présence d'une « Tension dangereuse » non isolée au sein du boîtier du produit qui peut être suffisante pour constituer un risque de choc électrique pour les personnes.

Le point d'exclamation dans un triangle équilatéral est destiné à alerter l'utilisateur de la présence d'instructions de service et de maintenance (entretien) importantes dans la documentation accompagnant l'appareil.

Sécurité

• Lire ces instructions - Il est obligatoire de lire la totalité des instructions d'utilisation et les consignes de sécurité avant d'utiliser ce produit.
• Conserver ces instructions -

Les instructions d'utilisation et les consignes de sécurité doivent être conservées pour une consultation ultérieure.

• Tenir compte de tous les avertissements - Il est impératif de respecter tous les avertissements sur l'appareil et dans les instructions d'utilisation.
• Observer toutes les instructions - Il est nécessaire de respecter toutes les instructions d'utilisation.
• Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(es) ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des

CONSIGNES DE SÉCURITÉ IMPORTANTES

enfants sans surveillance.

• Ne pas utiliser l'appareil près de l'eau - Ne pas utiliser l'appareil près de l'eau ou de l'humidité - par exemple, dans une cave humide ou près d'une piscine ou équivalent.
• Nettoyer uniquement avec un chiffon sec.
• Ne pas bloquer les ouvertures de ventilation.
• Procéder à l'installation conformément aux instructions du fabricant.
• Ne pas installer près de sources de chaleur telles que des radiateurs, des chauffages, des poêles ou d'autres équipements (y compris des amplificateurs) qui produisent de la chaleur.
• Ne pas désactiver la fonction de sécurité de la fiche polarisée ou de terre. Une fiche polarisée a deux lames dont une plus large que l'autre. Une fiche de terre est dotée de deux lames et d'une troisième languette de terre. La lame large ou la troisième languette est fournie pour votre sécurité. Si la fiche

fournie ne rentre pas dans la prise, consulter un électricien pour le remplacement de la prise obsolète.

• Protéger le câble d'alimentation pour éviter de marcher dessus ou de le pincer, tout particulièrement au niveau de la fiche, aux prises multiples ou au point où il sort de l'appareil.

Utiliser uniquement des accessoires/éléments spécifiés par le fabricant.

• Utiliser uniquement avec le chariot, le pied, le trépied, le support ou le plateau spécifiés par le fabricant ou vendus avec l'appareil. Si un chariot ou une étagère est utilisé(e), faire attention lors du déplacement de la combinaison chariot/appareil afin d'éviter toute blessure par basculement.
• Débrancher l'appareil pendant les orages ou lorsqu'il n'est pas utilisé pendant des périodes prolongées.
• Confier tous les entretiens à un électricien qualifié. L'entretien

CONSIGNES DE SÉCURITÉ IMPORTANTES

est requis lorsque l'appareil a été endommagé d'une manière quelconque, comme un câble d'alimentation ou une fiche détériorés, si du liquide a été renversé ou si des objets sont tombés dans l'appareil, si l'unité a été exposée à la pluie ou à l'humidité, ne fonctionne pas normalement ou est tombée.

• Il s'agit d'un appareil électrique de classe II ou à double isolation. Il a été conçu de façon à ne nécessiter aucune connexion de sécurité pour la mise à la terre électrique.
• L'appareil ne doit pas être exposé à des éclaboussures ou projections d'eau. Aucun objet rempli de liquide, tel qu'un vase, ne doit être placé sur l'appareil.
• La distance minimale autour de l'appareil pour une ventilation suffisante est de 5 cm.
• Ne pas gêner la ventilation en couvrant les orifices de ventilation avec des objets tels que des journaux, des nappes, des

rideaux, etc.

Assurez-vous qu'aucune source de flamme nue, telle que des bougies allumées, n'est placée sur l'appareil. - Il est obligatoire d'éliminer ou de recycler les batteries conformément aux réglementations nationales et locales. - Utilisation de l'appareil dans des climats modérés.

Attention :

L'utilisation de commandes ou de réglages ou de performances différant des procédures autres que ceux décrits ici peuvent avoir pour conséquence une exposition dangereuse à des radiations ou un autre fonctionnement représentant des risques. - Pour réduire le risque d'incendie ou de choc électrique, n'exposez pas cet appareil à la pluie ou à l'humidité. L'appareil ne doit pas être exposé à des éclaboussures ou des projections d'eau et il est interdit de placer des objets remplis de liquides, tels que des vases, sur l'appareil. La fiche secteur / le coupleur

CONSIGNES DE SÉCURITÉ IMPORTANTES

d'appareil est utilisé comme dispositif de déconnexion, ce dispositif doit être maintenu facile à opérer.

• Le remplacement incorrect des piles de la télécommande risque de provoquer une explosion. Remplacez-les uniquement avec un type identique ou équivalent.

Avertissement

• La batterie (batteries, piles ou bloc de batterie) ne doit pas être exposée à une chaleur excessive telle que le rayonnement solaire, le feu, etc.
• Avant d'exploiter le système, contrôler la tension pour voir si elle est identique à la tension de l'alimentation électrique locale.
• Ne placez jamais cette unité près de champs magnétiques forts.
• Ne placez jamais cette unité sur l'amplificateur ou le récepteur.
• Ne placez jamais cette unité près de zones humides, car l'humidité affectera la durée de vie de la tête laser.
• Si un quelconque objet ou liquide tombe dans le système, débranchez le système et faites-le contrôler par un personnel qualifié avant de le réutiliser.

Si un quelconque objet ou liquide tombe dans le système, débranchez le système et faites-le contrôler par un personnel qualifié avant de le réutiliser.

• Ne tentez jamais de nettoyer l'unité avec des solvants chimiques, car cela pourrait endommager la finition. Utilisez un chiffon propre, sec ou légèrement humide.
• Pour débrancher la fiche électrique de la prise murale, tirez toujours directement sur la fiche, en effet, ne jamais tirer sur le câble.
• Les transformations ou les modifications de cette unité non validées par la partie responsable de la conformité rendront caduque l'autorisation de l'utilisateur à utiliser cet équipement.
• La plaque signalétique est collée en dessous ou au dos du produit.

Utilisation de la batterie ATTENTION

Pour éviter les fuites de batterie qui pourraient entraîner des blessures corporelles, des dommages matériels ou endommager l'ordinateur :

CONSIGNES DE SÉCURITÉ IMPORTANTES

Pour éviter les fuites de batterie qui pourraient entraîner des blessures corporelles, des dommages matériels ou endommager l'ordinateur :

• Installez toutes les piles correctement, en respectant les signes + et - comme indiqué sur l'ordinateur.
• Ne mélangez jamais des piles neuves et anciennes.
• Ne pas mélanger des piles alcalines, standard (carbone-zinc) et rechargeables (Ni-Cd, Ni-MH, etc.).
• Retirez les piles lorsque le produit n'est pas utilisé pendant une longue période.

Bluetooth

Les logos et la marque Bluetooth sont des marques déposées propriété de Bluetooth SIG. Inc.

Les termes HDMI et HDMI High-Definition Multimedia Interface ainsi que le logo HDMI sont des marques déposées ou des marques commerciales de HDMI Licensing Administrator, Inc.

DOLBY ATMOS

Fabriqué sous licence de Dolby Laboratories. Dolby, Dolby Atmos, Dolby Audio et le symbole avec deux D sont des marques déposées de Dolby Laboratories.

Commandes et pièces

Voir l'image en page 3.

A Unité principale

1. Capteur de télécommande
2. Fenêtre d'affichage
3. Bouton ON/OFF
4. Bouton Source
5. VOL Boutons
6. Prise CA~
7. Prise Coaxiale
8. Prise OPTIQUE
9. Prise USB :
10. Prises AUX
11. Prises sortie HDMI (ARC)
12. Prises HDMI 1 / HDMI 2

B Caisson de basse sans fil

1. Prise CA~
2. Bouton appairage "PAIR"
3. Voyant d'appairage du caisson de basse

C Télécommande

1.

Commuter l'unité entre les modes MARCHE et VEILLE.

2.

Boutons de sélection de la source de lecture.

Passez à la piste précédente/suivante en mode Bluetooth/USB.

Lecture/pause/reprise de la lecture en mode Bluetooth/USB.

Maintenez le bouton enfoncé pour activer la fonction d'appairage en mode Bluetooth afin de connecter votre téléphone/dispositif audio ou déconnecter l'appareil Bluetooth actuellement couplé.

4. BASS +/- : Ajuster le niveau de basse.

5. TREBLE +/- : Ajuster le niveau des aigus.

6.

Couper ou rétablir le son.

VOL +/-

Augmenter/diminuer le volume.

7. VERTICAL/

Régler le son d'ambiance ON/

SURROUND

OFF.

8. Boutons EQ

qui permettent

de sélectionner différents égaliseurs préconfigurés (Musique, Film, Sport, Voix).

9. DIMMER : réglage de la luminosité de l'écran d'affichage.

D

2 cordons d'alimentation CA

E

Câble HDMI

F

Câble audio

G

Câble optique

H

Support mural

Vis/Protection en caoutchouc

1

2 piles AAA

Préparer la télécommande

La télécommande fournie permet l'utilisation de l'unité à distance.

• Même si la télécommande est opérée dans la plage efficace de 6 m (19,7 ft), il peut être impossible de l'utiliser s'il y a des obstacles entre l'unité et la télécommande.
• Si la télécommande est opérée près d'autres produits qui génèrent des rayons infrarouges ou si d'autres télécommandes utilisant des rayons infrarouges sont utilisées près de l'unité, elle est susceptible de fonctionner de manière incorrecte. De même, les autres produits sont susceptibles de ne pas fonctionner correctement.

Précautions concernant les piles

Assurez-vous d'insérer les piles avec les polarités positive « ⊕ » et négative « ⊖ » correctes. - Utilisez des piles de type identique. Ne jamais mélanger des types de piles différents. - Il est possible d'utiliser soit des piles rechargeables, soit des piles non rechargeables. Consultez les consignes de sécurité sur leurs étiquettes.

• Faites attention à vos ongles en retirant le couvercle du compartiment à piles et les piles.
• Ne faites pas tomber la télécommande.
• Ne laissez rien cogner sur la télécommande.
• Ne renversez pas d'eau ou de liquide sur la télécommande.
• Ne placez pas la télécommande sur un objet humide.
• Ne placez pas la télécommande sous la lumière directe du soleil ou près de sources de chaleur excessives.
• Retirez les piles de la télécommande si celle-ci n'est pas utilisée pendant une période prolongée, car de la corrosion ou une fuite des piles peuvent survenir et avoir pour conséquence une blessure corporelle et/ou un dommage matériel et/ou un incendie.
• N'utilisez pas d'autres piles que celles spécifiées.
• Ne mélangez pas les piles neuves avec les piles usagées.
• Ne rechargez jamais une pile à moins d'avoir la confirmation qu'il s'agit bien d'un type rechargeable.

PLACEMENT ET MONTAGE

Placement normal (option A)

• Positionnez la barre de son sur une surface plane devant le téléviseur.

Montage mural (option B)

Remarque :

• L'installation peut uniquement être réalisée par un personnel qualifié. Un assemblage incorrect peut entraîner des blessures corporelles graves et des dégâts matériels (en cas d'installation de ce produit en propre régie, il est nécessaire de contrôler s'il y a des installations telles que des câbles électriques et de

la plomberie intégrées dans le mur). Il est du ressort de l'installateur de vérifier que le mur peut supporter en toute sécurité le poids total de l'unité et les supports muraux.

• Des outils supplémentaires (non inclus) sont nécessaires pour procéder à l'installation.
• Ne serrez pas exagérément les vis.
• Conservez ce manuel d'instructions pour consultation ultérieure.
• Utilisez un détecteur de montants électronique pour vérifier le type de mur avant de percer et de monter.

Dolby Atmos®

Dolby Atmos vous offre une expérience étonnante que vous n'avez jamais connue auparavant, avec un son projeté par au-dessus, et toute la richesse, la clarté et la puissance du son Dolby.

Utilisation de Dolby Atmos®

1. Dolby Atmos® est disponible uniquement en mode HDMI. Pour plus de détails concernant la connexion, veuillez vous référer à « CONNEXION HDMI ».

Pour utiliser Dolby Atmos® en mode HDMI 1 et HDMI 2, votre téléviseur doit prendre en charge Dolby Atmos®.

1. Assurez-vous que « Pas d'encodage » est sélectionné pour le flux binaire dans la sortie audio de l'appareil externe connecté (par exemple, lecteur Blu-ray, TV, etc.).
2. Lors de la lecture d'un format Dolby Atmos / Dolby Digital / PCM, la barre de son affiche DOLBY ATMOS / DOLBY AUDIO / PCM AUDIO.

Conseils :

• L'expérience Dolby Atmos complète n'est disponible que lorsque la barre de son est connectée à la source via un câble HDMI 2.0.
• La barre de son fonctionne toujours lorsqu'elle est connectée via d'autres méthodes (comme un câble optique numérique), mais celles-ci ne peuvent pas prendre en charge toutes les fonctions Dolby. C'est pourquoi nous vous recommandons de vous connecter via HDMI, afin d'assurer un support Dolby complet.

Mode démonstration :

En mode veille, appuyez sur les boutons (VOL +) et (VOL -) de la barre de son en même temps. La barre de son s'allumera et le son de démonstration sera activé. Le son de la démo durera environ 20 secondes.

Remarque :

1. Lorsque le son de démo est activé, vous pouvez appuyer sur le bouton pour le désactiver.
2. Si vous souhaitez écouter le son de la démo plus longtemps, vous pouvez appuyer sur le bouton pour répéter le son de la démo.
3. Appuyez sur les boutons (VOL +) ou (VOL -) pour augmenter ou diminuer le volume sonore de démonstration.
4. Appuyez sur le bouton pour quitter le mode démo et la barre de son passera en mode veille.

CONNEXION HDMI

Certains téléviseurs HDR 4K nécessitent que l'entrée HDMI ou les paramètres d'image soient réglés pour la réception de contenu HDR. Pour plus de détails sur la configuration de l'affichage HDR, veuillez consulter le mode d'emploi de votre téléviseur.

Utilisez l'entrée HDMI pour connecter la barre de son, l'équipement AV et le téléviseur :

Méthode 1 : ARC (Audio Return Channel)

La fonction ARC (Audio Return Channel) permet d'envoyer l'audio depuis le téléviseur compatible ARC à la barre de son par une simple connexion HDMI. Pour profiter de la fonction ARC, s'assurer que le téléviseur est compatible aussi bien HDMI-CEC que ARC et le configurer en conséquence. Si la configuration est correcte, il est possible d'utiliser la télécommande du téléviseur pour régler la sortie volume (VOL +/- et MUTE) de la barre de son.

• Connectez le câble HDMI (inclus) de la prise HDMI (ARC) à la prise HDMI (ARC) du téléviseur compatible ARC. Puis appuyez sur la télécommande pour sélectionner le mode HDMI ARC.

Conseils :

• Le téléviseur doit prendre en charge les fonctions HDMI-CEC et ARC. HDMI-CEC et ARC doivent être réglés sur On.
• La méthode de paramétrage du HDMI-CEC et du HDMI ARC peut varier en fonction du téléviseur. Pour des détails concernant la fonction ARC, consultez le manuel de l'utilisateur.
• Seul un câble HDMI 1.4 ou une version supérieure peut prendre en charge la fonction ARC.
• Le réglage du mode S/PDIF de la sortie audio numérique de votre téléviseur doit être PCM ou Dolby Digital.
• La connexion peut échouer en raison de l'utilisation de prises autres que HDMI ARC lors de l'utilisation de la fonction ARC. Assurez-vous que la barre de son soit connectée à la prise HDMI ARC de la TV.

Méthode 2 : HDMI standard

• Si votre téléviseur n'est pas compatible HDMI ARC, connectez votre barre de son au téléviseur via une connexion HDMI standard.

Utilisez un câble HDMI (fourni) pour connecter la prise de sortie HDMI OUT de la barre de son à la prise d'entrée HDMI du téléviseur.

Utilisez un câble HDMI (fourni) pour connecter la prise d'entrée HDMI (1 ou 2) de la barre de son à vos appareils externes (par exemple consoles de jeux, lecteurs DVD et Blu-ray).

Utilisez le port OPTIQUE

• Retirez le capuchon de protection de la prise OPTIQUE puis connectez un câble OPTIQUE (inclus) à la prise de sortie OPTIQUE du téléviseur et à la prise OPTIQUE de l'unité.

Utilisez la prise COAXIALE

• Vous pouvez également utiliser le câble COAXIAL (non fourni) pour connecter la prise de sortie COAXIAL du téléviseur et la prise COAXIALE de l'unité.
• Conseil : Il se peut que l'appareil ne soit pas en mesure de décoder tous les formats audio numériques de la source d'entrée. Dans ce cas, l'unité coupe le son. Ceci n'est PAS un défaut. Assurez-vous que le réglage audio de la source d'entrée (par exemple TV, console de jeux, lecteur DVD, etc.) est réglé sur PCM ou Dolby Digital (reportez-vous au manuel d'utilisation de l'appareil d'entrée pour plus de détails sur le réglage audio) avec l'entrée HDMI / OPTICAL / COAXIAL.

Utiliser le port AUX

• Utilisez un câble audio RCA à 3,5 mm (non inclus) pour connecter le port de sortie du téléviseur à la prise AUX de l'unité.
• Utilisez un câble audio 3,5 mm à 3,5 mm (inclus) pour connecter le téléviseur ou la prise casque d'un dispositif audio externe à la prise AUX de l'unité.

Connecter l'alimentation

Risque d'endommagement du produit !

Assurez-vous que la tension d'alimentation électrique correspond à la tension imprimée au dos ou en dessous de l'unité. - Avant de connecter le câble d'alimentation à la prise électrique, assurez-vous d'avoir réalisé toutes les connexions.

Barre de son

Raccordez le câble d'alimentation à la prise CA~ de l'unité principale, puis à une prise secteur.

Caisson de basse

Raccordez le câble d'alimentation à la prise CA~ du caisson de basse, puis à une prise secteur.

Remarque :

• S'il n'y a pas d'alimentation, assurez-vous que le câble d'alimentation et la fiche sont complètement insérés et que l'alimentation est active.
• La qualité du cordon d'alimentation et le type de fiche varient selon les pays.

Appairage au caisson de basse

Remarque :

• Le caisson de basse doit se trouver à moins de 6 m de la barre de son dans un endroit ouvert (plus il est proche, mieux c'est).
• Retirez tous les objets situés entre le caisson de basse et la barre de son.
• Si la connexion sans fil échoue à nouveau, vérifiez s'il y a un conflit ou une forte interférence (par exemple, une interférence provenant d'un appareil électronique) autour de l'endroit où se trouve la barre de son. Corrigez ces conflits ou fortes interférences et répétez les étapes des procédures ci-dessus.
• Si l'unité principale n'est pas connectée au caisson de basse et qu'elle est sur ON, le voyant d'appairage du caisson de basse clignote lentement.

FONCTIONNEMENT BLUETOOTH

Appairer les dispositifs Bluetooth activés

À la première connexion de l'appareil Bluetooth à ce lecteur, il est nécessaire de les appairer.

Remarque :

• La portée opérationnelle entre le lecteur et un appareil Bluetooth est d'environ 8 mètres (sans aucun objet entre le dispositif Bluetooth et l'unité).
• Avant de connecter un appareil Bluetooth à cette unité, assurez-vous d'en connaître les capacités.
• La compatibilité avec tous les appareils Bluetooth n'est pas garantie.
• Tout obstacle entre l'unité et un appareil Bluetooth peut réduire la portée opérationnelle.
• Si la force du signal est faible, le récepteur Bluetooth pourrait se déconnecter, mais il s'appairera de nouveau automatiquement.

Conseils :

• Saisissez « 0000 » comme mot de passe si nécessaire.
• Si aucun autre dispositif Bluetooth ne s'appaire avec ce lecteur dans les deux minutes, le lecteur récupérera la connexion précédente.
• Le lecteur sera également déconnecté lorsque le dispositif est déplacé en dehors de la portée opérationnelle.
• Pour reconnecter l'appareil à ce lecteur, le placer au sein de la portée opérationnelle.
• Si l'appareil est déplacé en dehors de la portée opérationnelle, contrôlez si le dispositif est encore connecté au lecteur à son retour dans la portée.
• Si la connexion est perdue, suivez les instructions ci-dessus pour appairer de nouveau le dispositif au lecteur.

Écoutez la musique de l'appareil Bluetooth.

• Si le dispositif Bluetooth connecté prend en charge l'Advanced Audio Distribution Profile (A2DP), il est possible d'écouter la musique enregistrée sur l'appareil au moyen du lecteur.
• Si l'appareil prend également en charge l'Audio Video Remote Control Profile (AVRCP), il est également possible d'utiliser la télécommande du lecteur pour reproduire la musique enregistrée sur le dispositif.
• Appairez le dispositif avec le lecteur

FONCTIONNEMENT BLUETOOTH

1. Jouez la musique via le dispositif (s'il prend en charge l'A2DP).
2. Utilisez la télécommande fournie pour gérer la lecture (s'il prend en charge AVRCP).
3. Pour mettre en pause, reprendre la lecture, appuyez sur le bouton ▶ sur la télécommande.
4. Pour passer à la piste suivante, appuyez sur les boutons de la télécommande.

FONCTIONNEMENT USB

• Pour mettre en pause ou reprendre la lecture, appuyez sur le bouton ▶ sur la télécommande.
• Pour passer au fichier précédent/suivant, appuyez sur les boutons sur la télécommande.
• Sélectionnez les options de lecture répétition/aléatoire

En mode USB, appuyez plusieurs fois sur le bouton USB de la télécommande pour sélectionner un mode de lecture RÉPÉTITION/ALÉATOIRE.

Répéter une fois : ONCE

Répéter le dossier : FOLDER (s'il y a plusieurs dossiers)

Répéter tous : ALL

Lecture aléatoire : SHUFFLE

Arrêt répétition : OFF

Conseils :

• L'unité peut prendre en charge des dispositifs USB avec une mémoire maximale de 64 Go.
• L'unité peut lire des fichiers MP3.
• Le système de fichiers USB doit être de type FAT32 ou FAT16.

RÉSOLUTION DE PROBLÈMES

Pour conserver le bénéfice de la garantie, ne jamais tenter de réparer le système soi-même. En cas de problèmes lors de l'utilisation de cette unité, contrôler les points suivants avant de faire appel au SAV.

Pas d'alimentation

Assurez-vous que le câble CA de l'appareil est correctement branché. Assurez-vous que la prise électrique est alimentée.

• Appuyez sur le bouton de veille pour allumer l'unité.

La télécommande ne fonctionne pas

• Avant d'appuyer sur un bouton de commande de lecture, commencez par sélectionner la bonne source.
• Réduisez la distance entre la télécommande et l'unité.
• Insérez les piles avec les polarités (+/-) orientées comme indiqué.
• Remplacez les piles.
• Pointez la télécommande directement vers le capteur à l'avant de l'unité.

Aucun son

Assurez-vous que l'appareil n'est pas en mode silencieux. Appuyez sur le bouton MUTE ou VOL+/- pour reprendre l'écoute normale. - Appuyez sur le bouton sur l'appareil ou sur la télécommande pour mettre la barre de son en mode veille. Appuyez ensuite à nouveau sur le bouton pour activer la barre de son. - Débranchez la barre de son et le caisson de basses de la prise secteur, puis rebranchez-les. Allumez la barre de son. Assurez-vous que le réglage audio de la source d'entrée (par exemple TV, console de jeux, lecteur DVD, etc.) est réglé sur le mode PCM ou Dolby Digital lorsque vous utilisez une connexion numérique (par exemple HDMI, OPTICAL, COAXIAL).

• Le caisson de basse est hors de portée, rapprochez le caisson de basse de la barre de son. Assurez-vous que le caisson de basse se trouve à moins de 6 m de la barre de son (le plus près possible).
• La barre de son a peut-être perdu la connexion avec le caisson de basse. Réappairez les appareils en suivant les étapes de la section « Appairage du caisson de basses sans fil avec la barre de son »
• Il se peut que l'appareil ne soit pas en mesure de décoder tous les formats audio numériques de la source d'entrée. Dans ce cas, l'unité coupe le son. Ceci n'est PAS un défaut. L'appareil n'est pas en mode silencieux.

Le téléviseur a un problème d'affichage lors de la visualisation de contenu HDR à partir d'une source HDMI.

• Certains téléviseurs HDR 4K nécessitent que l'entrée HDMI ou les paramètres d'image soient réglés pour la réception de contenu HDR. Pour plus de détails sur la configuration de

l'affichage HDR, veuillez consulter le mode d'emploi de votre téléviseur.

Je ne peux pas trouver le nom de cette unité sur mon dispositif Bluetooth pour l'appairage Bluetooth.

Assurez-vous que la fonction Bluetooth est activée sur le dispositif Bluetooth. - Assurez-vous d'avoir apparié l'unité avec l'appareil Bluetooth.

Il s'agit d'une fonction d'extinction de 15 minutes, une des exigences par défaut de l'ERPII pour économiser de l'énergie.

• Si le niveau du signal d'entrée externe de l'unité est trop faible, l'unité sera automatiquement coupée au bout de 15 minutes. Augmentez le niveau de volume du dispositif externe.

Le caisson de basse est inactif ou le voyant du caisson de basse ne s'allume pas.

• Veuillez débrancher le cordon d'alimentation de la prise de courant et rebranchez-le après 4 minutes d'attente pour ne pas endommager le caisson de basses.

Barre de son
Alimentation électric CA 220-240 V~ 50/60 Hz
Consommation d'énergie 30 W / < 0,5 W (veille)
USB	5.0 V=0.5 AUSB haut débit (2.0) / FAT32/ FAT1664 G (max), MP3
Dimensions (L x H x P) 887 x 60 x 113 mm
Poids net 2,6 kg
Sensibilité de l'entrée audio 250 mV
Fréquence de réponse 120 Hz - 20 KHz
Spécifications Bluetooth / Sans fil
Profils / versions Bluetooth V 4.2 (A2DP, AVRCP)
Puissance Bluetooth maximale transmise 5 dBm
Bandes de fréquence Bluetooth 2402 MHz ~ 2480 MHz
Gamage de fréquence sans fil 5,8 Go 5 725 MHz ~ 5 850 MHz
Puissance maximale sans fil 5,8 Go 3 dBm
Caisson de basse
Alimentation électric CA 220-240 V~ 50/60 Hz
Consommation d'énergie du caisson de bas-se	30 W / <0,5 W (veille)
Dimensions (L x H x P) 170 x 342 x 313 mm
Poids net 5,5 kg
Fréquence de réponse 40 Hz - 120 Hz
Amplificateur (puissance de sortieusicale maximale)
Total	280 W
Unité principale	70 W (8 Ω) x 2
Caisson de basse	140 W (4 Ω)
Télécommande
Distance/Angle	6 m / 30°
Type de pile	AAA (1,5 V X 2)

Conformité avec la Directive DEEE et Mise au rebut des appareils usagés :

Cet appareil est conforme à la directive DEEE. (2012/19/UE). Cet appareil porte le symbole de classification pour les déchets des équipements électriques et électroniques (DEEE).

Ce symbole indique que ce produit ne doit pas être jeté avec les déchets ménagers à la fin de sa vie utile. Les appareils usagés doivent être retournés au point de collecte officiel pour

le recyclage des appareils électriques et électroniques. Pour tracer ces systèmes de collecte, veuillez contacter les autorités locales ou le détaillant auprès duquel vous avez acheté le produit. Chaque ménage joue un rôle important dans la récupération et le recyclage des appareils ménagers usagés. L'élimination appropriée des appareils usagés aide à prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine.

Conformité avec la directive RoHS

L'appareil que vous avez acheté est conforme à la Directive RoHS de l'UE (2011/65/UE). Il ne contient pas de matières dangereuses et interdites spécifiées dans la directive.

Informations concernant l'emballage

Les matériaux d'emballage du produit sont fabriqués à partir de matériaux recyclables conformément à notre réglementation nationale sur la protection de l'environnement. Ne jetez pas les matériaux d'emballage avec les déchets domestiques et autres déchets. Déposez-les dans l'un des points de collecte de matériaux d'emballage prévus par l'autorité locale.

tion de l'environnement. Ne jetez pas les matériaux d'emballage avec les déchets domestiques et autres déchets. Déposez-les dans l'un des points de collecte de matériaux d'emballage

prévus par l'autorité locale.

Informations techniques

Cet appareil est dénué de tout parasite conformément aux directives de l'UE en vigueur. Ce produit est conforme aux directives européennes 2014/53/EU, 2009/125/EC et 2011/65/EU.

La déclaration de conformité CE de l'appareil est disponible en format PDF à la page d'accueil de Grundig www.grundig.com/downloads/doc.
