Typ produktu	Soundbar z bezprzewodowym subwooferem
Model	DSB 990
Marka	Grundig
Wymiary (soundbar)	88 × 6,2 × 8 cm (S × W × G)
Waga (soundbar)	Około 1,88 kg
Wymiary (subwoofer)	20,0 × 32,0 × 23,0 cm (S × W × G)
Waga (subwoofer)	Około 3,0 kg
Zasilanie elektryczne	100-240 V~, 50/60 Hz
Pobór mocy (soundbar)	Maks. 20 W, czuwanie ≤ 0,5 W
Pobór mocy (subwoofer)	Maks. 25 W, czuwanie ≤ 2 W
Moc wyjściowa	2 × 20 W (DIN 45324, 10% THD) + 1 × 40 W (subwoofer)
Pasmo przenoszenia	20 Hz - 20 kHz
Stosunek sygnału do szumu	≥ 70 dB
Łączność	Bluetooth 5.0, wejście AUX, wejście optyczne, HDMI ARC, USB
Główne funkcje	Odtwarzanie Bluetooth, USB, LINE IN, AUX IN, OPTICAL IN, ARC
Zasięg Bluetooth	Do 10 metrów
Czyszczenie	Suchą i czystą szmatką. Nie używać detergentów.
Bezpieczeństwo	Nie otwierać urządzenia. Odłączyć podczas burzy. Przechowywać baterie poza zasięgiem dzieci.
Montaż naścienny	Możliwy z odstępem 500 mm między otworami, śruby i kołki w zestawie.
Części zamienne / Naprawialność	Nieokreślony; skontaktować się z serwisem Grundig.

Często zadawane pytania - DSB 990 GRUNDIG

Jak podłączyć soundbar Grundig DSB 990 do telewizora?

Soundbar można podłączyć przez HDMI ARC (kabel HDMI), wejście optyczne (kabel optyczny) lub wejście AUX (kabel audio 3,5 mm). Wybierz odpowiednie źródło za pomocą przycisku SOURCE na pilocie.

Dlaczego mój subwoofer nie łączy się automatycznie?

Upewnij się, że subwoofer jest włączony, a niebieska dioda miga. Jeśli połączenie nie następuje, naciśnij przycisk „parowania” z tyłu subwoofera. Soundbar i subwoofer sparują się automatycznie.

Jak korzystać z Bluetooth w soundbarze?

Naciskaj przycisk SOURCE, aż wybierzesz tryb Bluetooth. Ikona Bluetooth miga. Na smartfonie wyszukaj „Grundig Soundbar 2.1” i połącz się. Dioda zaświeci się na stało po połączeniu.

Pilot nie działa, co robić?

Sprawdź baterię (typ AAA): wyjmij folię ochronną, jeśli nowa, lub wymień, jeśli wyczerpana. Skieruj pilota w stronę czujnika z odległości mniejszej niż 8 metrów i pod kątem 30°.

Czy mogę zamontować soundbar na ścianie?

Tak, wywierć dwa otwory w odległości 500 mm (średnica 6 mm), włóż kołki i wkręć śruby (zostaw 4 mm luzu). Zawieś soundbar na zaczepach z tyłu.

Jak czyścić soundbar?

Użyj czystej, suchej szmatki. Nigdy nie używaj detergentów, ponieważ mogą uszkodzić obudowę.

Co zrobić, jeśli dźwięk jest stłumiony lub go nie ma?

Sprawdź, czy głośność nie jest wyciszona (przycisk MUTE) i czy źródło jest prawidłowo wybrane. Upewnij się, że kabel HDMI ARC jest dobrze podłączony, a wyjście audio telewizora ustawione na PCM w przypadku korzystania z optyki.

Czy mogę używać urządzenia USB?

Tak, podłącz pendrive do portu USB (lewa strona). Naciśnij SOURCE, aby wybrać tryb USB. Użyj przycisków odtwarzania do sterowania muzyką.

Co robić podczas burzy?

Odłącz soundbar od gniazdka elektrycznego. Nawet wyłączony może zostać uszkodzony przez piorun.

Jak zaktualizować oprogramowanie soundbara?

Podłącz pendrive z plikiem aktualizacji (pobranym ze strony Grundig) do portu USB. Postępuj zgodnie z instrukcjami w instrukcji obsługi, aby przeprowadzić aktualizację.

INSTRUKCJA OBSŁUGI DSB 990 GRUNDIG

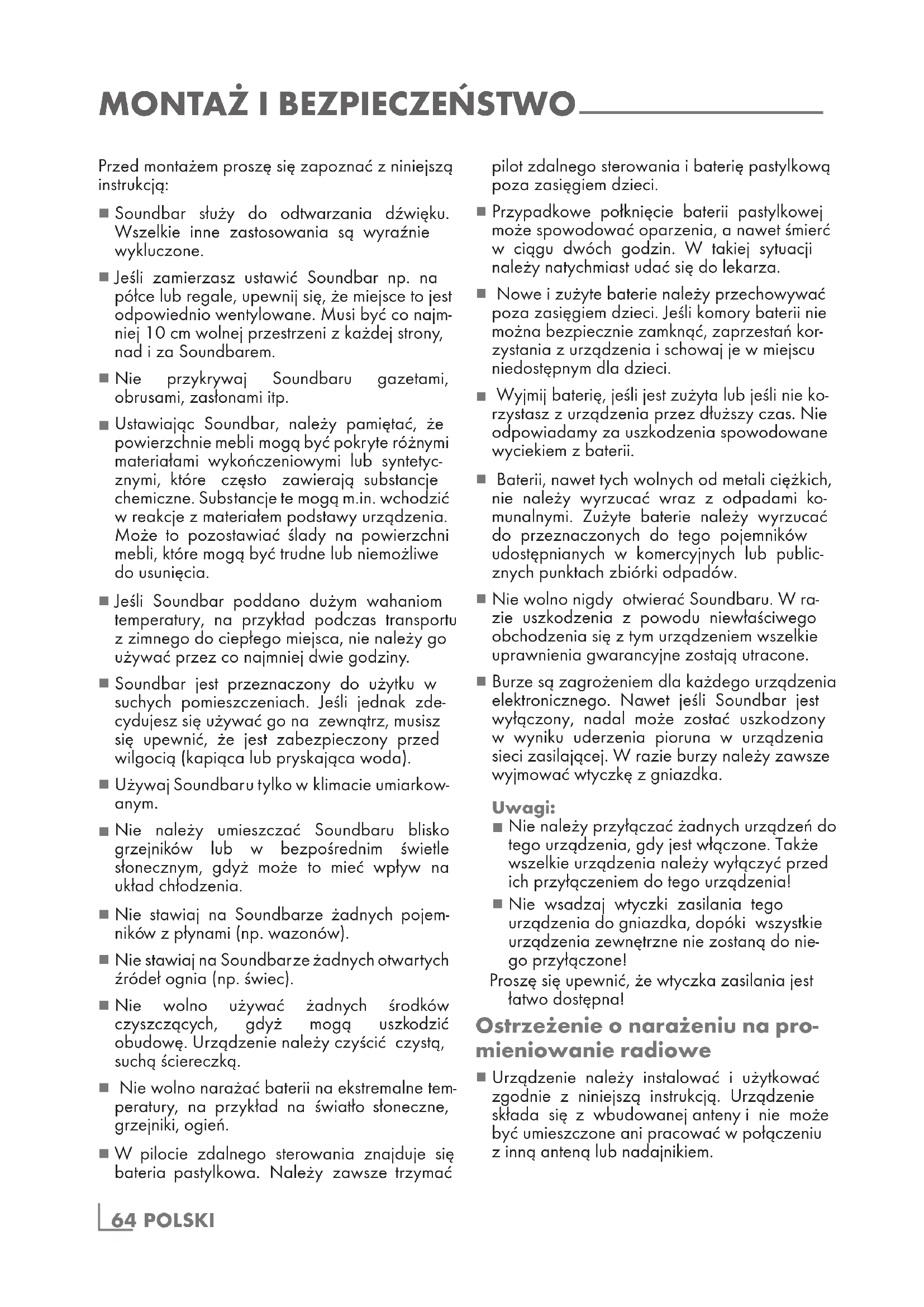

Przed montażem proszę się zapoznać z niniejszą instrukcją:

Soundbar służy do odtwarzania dźwięku. Wszelkie inne zastosowania są wyraźnie wykluczone. ■ Jeśli zamierzasz ustawić Soundbar np. na półce lub regale, upewnij się, że jest odpowiednio wentylowane. Musi być co najmniej 10 cm wolnej przestrzeni z każdej strony, nad i za Soundbarem. Nie przykrywaj Soundbaru gazetami, obrusami, zasłonami itp. Ustawiając Soundbar, należy pamiętać, że powierzchnie mebli mogą być pokryte różnymi materiałami wykończeniowymi lub syntetycznymi, które często zawierają substancje chemiczne. Substancje te mogą m.in. wchodzić w reakcję z materiałem podstawy urządzenia. Może to pozostawiać ślady na powierzchni mebli, które mogą być trudne lub niemożliwe do usunięcia. ■ Jeśli Soundbar poddano dużym wahaniom temperatury, na przykład podczas transportu z zimnego do ciepłego, nie należy go używać przez co najmniej dwie godziny. Soundbar jest przeznaczony do użytku w suchych pomieszczeniach. Jeśli zdecydujesz się używać go na zewnątrz, musisz się upewnić, że jest zabezpieczony przed wilgocią (kapiącą lub pryskającą wodą). Używaj Soundbaru tylko w klimacie umiarkowanym. Nie należy umieszczać Soundbaru blisko grzejników lub w bezpośrednim świetle słonecznym, gdyż może to wpłynąć na układ chłodzenia. - Nie stawiaj na Soundbarze żadnych pojemników z płynami (np. wazonów). Nie stawiaj na Soundbarze żadnych otwartych źródeł ognia (np. świec). Nie wolno używać żadnych środków czyszczących, gdyż mogą uszkodzić obudowę. Urządzenie należy czyścić czystą, suchą ściereczką. - Nie wolno narażać baterii na ekstremalne temperatury, na przykład na światło słoneczne, grzejniki, ogień. W pilocie zdalnego sterowania znajduje się bateria pastylkowa. Należy zawsze trzymać

pilot zdalnego sterowania i baterię pastylkową poza zasięgiem dzieci.

Przypadkowe połknięcie baterii pastylkowej może spowodować oparzenia, a nawet śmierć w ciągu dwóch godzin. W takiej sytuacji należy natychmiast udać się do lekarza. Nowe i zużyte baterie należy przechowywać poza zasięgiem dzieci. Jeśli komory baterii nie można bezpiecznie zamknąć, zaprzestań korzystania z urządzenia i schowaj je w miejscu niedostępnym dla dzieci. Wyjmij baterię, jeśli jest zużyta lub jeśli nie korzystasz z urządzenia przez dłuższy czas. Nie odpowiadamy za uszkodzenia spowodowane wyciekiem z baterii. Baterii, nawet tych wolnych od metali ciężkich, nie należy wyrzucać wraz z odpadami komunalnymi. Zużyte baterie należy wyrzucać do przeznaczonych do tego pojemników udostępnianych w komercyjnych lub publicznych punktach zbiórki odpadów. Nie wolno nigdy otwierać Soundbaru. W razie uszkodzenia z powodu niewłaściwego obchodzenia się z tym urządzeniem wszelkie uprawnienia gwarancyjne zostają utracone. Burze są zagrożeniem dla każdego urządzenia elektronicznego. Nawet jeśli Soundbar jest wyłączony, nadal może zostać uszkodzony w wyniku uderzenia pioruna w urządzenia sieci zasilającej. W razie burzy należy zawsze wyjąć wtyczkę z gniazdka.

Uwagi:

• Nie należy podłączać żadnych urządzeń do tego urządzenia, gdy jest włączone. Także wszelkie urządzenia należy wyłączyć przed ich podłączeniem do tego urządzenia. Nie wkładaj wtyczki zasilania do gniazdka, dopóki wszystkie urządzenia zewnętrzne nie zostaną podłączone.

Proszę się upewnić, że wtyczka zasilania jest łatwo dostępna!

Ostrzeżenie o narażeniu na promieniowanie radiowe

Urządzenie należy instalować i użytkować zgodnie z niniejszą instrukcją. Urządzenie składa się z wbudowanej anteny i nie może być umieszczone ani pracować w połączeniu z inną anteną lub nadajnikiem.

Patrz rysunek na stronie 3.

Płyta czołowa

EKRAN WYŚWIETLACZA

CZUJNIK ZDALNEGO STEROWANIA

Panel tylny

HDMI

WEJŚCIE POMOCNICZE (AUX)

OPTYCZNE CYFROWE WEJŚCIE AUDIO

Panel boczny

Przełącza urządzenie z trybu gotowości i ponownie wyłącza.

Przełącza między źródłami odtwarzania

Port USB do odtwarzania i aktualizacji oprogramowania

Zmniejszanie głośności + Zwiększanie głośności

LINE IN Wybiera urządzenie źródłowe podłączone do gniazda «LINE IN».

Przyciski pilota zdalnego sterowania

Przełącza urządzenie z trybu gotowości i ponownie wyłącza. + Zwiększanie głośności Wybiera poprzedni utwór. Uruchamia tryb odtwarzania i przełącza między odtwarzaniem/wstrzymaniem. Zmniejszanie głośności

ARC Zwrotny kanał audio

WYCISZENIE Wycisza głośniki Soundbaru i wyłącza wyciszenie.

ŹRÓDŁO Wciśnij na krótko, aby wybrać urządzenie źródłowe „Bluetooth”, „USB”, „LINE IN”, „AUX IN”, „OPTICAL IN” lub „ARC”.

Wybiera następny utwór.

REP Powtarza ostatnio odtwarzany utwór.

STOP Zatrzymuje odtwarzanie muzyki.

Przygotowanie

Uruchom baterie w pilocie

1 Zdejmij folię ochronną z komory na baterie.

• Pilot zdalnego sterowania jest teraz sprawny.

Zmiana baterii w pilocie (TYP AAA)

Uwaga:

Jeśli urządzenie nie reaguje na polecenia pilota, może to oznaczać wyczerpaną baterię. Zużyte baterie należy koniecznie wyjąć. Nie odpowiadamy za uszkodzenia spowodowane wyciekiem z baterii.

Przestroga:

Ryzyko wybuchu w przypadku nieprawidłowej wymiany baterii. Należy wymieniać tylko na baterie tego samego typu lub odpowiedniki.

1 Przytrzymaj pilota tylną stroną do góry. 2 Przesuń zapadkę uchwytu na baterię w prawo i wyjmij uchwyt. 3 Wyjmij zużytą baterię i włóż nową do uchwytu, biegunem dodatnim do góry. 4 Wciśnij uchwyt baterii do pilota zdalnego sterowania, aż wskoczy na miejsce.

Podłączanie

Podłączanie Soundbaru do telewizora LCD

1 Podłącz standardową wtyczkę audio do gniazda AUX INPUT w Soundbarze. Proszę przy tym zwracać uwagę na kanały lewy i prawy (wtyk biały = kanał lewy, wtyk czerwony = kanał prawy). 2 Podłącz wtyczkę audio do gniazda wyjściowego telewizora LCD.

Podłączanie urządzeń zewnętrznych

Urządzenia zewnętrzne, takie jak odtwarzacz MP3, można podłączać do gniazda AUX IN.

1 Podłącz standardową wtyczkę audio do gniazda AUX IN w Soundbarze.

2 Podłącz przewód adaptera do urządzenia zewnętrznego.

Uwaga:

Telewizor LCD można także podłączyć do gniazda AUX IN, jeśli nie jest wyposażony w gniazdo wyjściowe audio. W takich sytuacjach należy skorzystać z gniazda słuchawkowego.

Podłączenie przewodu sieciowego

Proszę sprawdzić, czy napięcie sieciowe podane na tabliczce znamionowej (z tyłu urządzenia) odpowiada napięciu w sieci zasilającej. Jeśli tak nie jest, proszę skontaktować się ze sprzedawcą.

1 Włóż wtyczkę przewodu zasilającego do gniazdka (100-240 V~ 50/60 Hz).

Przestroga:

Soundbar przyłącza się do sieci elektrycznej za pomocą przewodu z wtyczką sieciową. Jeśli chcesz całkowicie odłączyć Soundbar z sieci, wyjmij tę wtyczkę z gniazdka. Proszę się upewnić, że przewód sieciowy jest łatwo dostępny w czasie pracy i nie jest przysłonięty przez inne przedmioty.

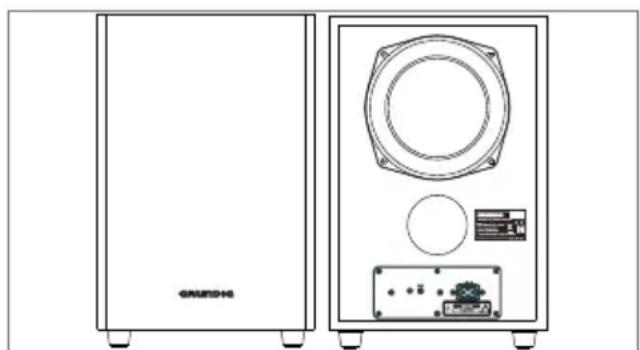

Podłączanie subwoofera

1 Upewnij się, że przewód zasilający jest bezpiecznie podłączony do zasilania. 2 Subwoofer ma bezprzewodowe połączenie Bluetooth do odbioru sygnału audio z Soundbaru. Jeśli niebieski wskaźnik miga, subwoofer szuka sygnału Bluetooth; świecenie niebieskiego wskaźnika oznacza, że połączenie Bluetooth zostało nawiązane; jeśli subwoofer nie może automatycznie połączyć się z soundbarem, naciśnij przycisk parowania na tylnym panelu subwoofera, aby połączyć ponownie. 3 Subwoofer zapamiętuje Soundbar i automatycznie paruje go ponownie po kolejnym włączeniu.

Aby zapobiec urazom, urządzenie musi być bezpiecznie przymocowane do ściany, zgodnie z poniższą instrukcją instalacji.

Przestroga:

• Podłoże musi być mocne i zdolne do przenoszenia tego obciążenia. Użyj mocowań odpowiednich do ciężaru urządzenia. Do ścian z drewna lub pustaków użyj odpowiednich kołków rozporowych i śrub. Zasięgnij porady w sklepie specjalistycznym.

Ostrzeżenie:

Aby zapobiec urazom, urządzenie musi być bezpiecznie przymocowane do ściany, zgodnie z instrukcją instalacji.

Uwaga:

Montaż Soundbar GSB 910 SW do zastosowań profesjonalnych (np. w bistro) może być wykonany wyłącznie przez osoby z kwalifikacjami elektryka, zgodnie z obowiązującymi przepisami budowlanymi wg VDE 0100.

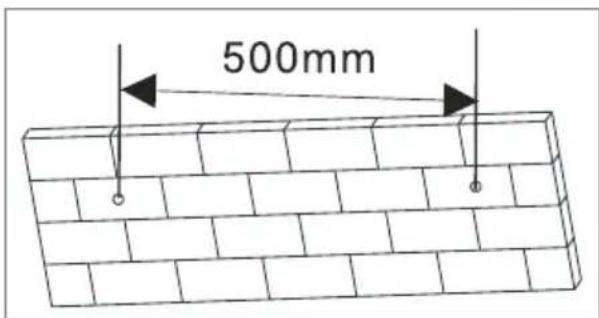

1 Wywierć dwa otwory (o średnicy ok. 6 mm) w ścianie, zachowując odległość 500 mm między wywierconymi otworami Soundbaru (schemat 1).

(schemat 1)

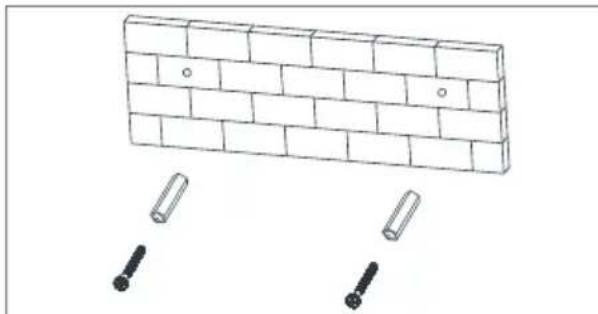

2 Włóż dwa dostarczone kotwy w dwa wywiercone otwory, a następnie w otwory włóż dwie dostarczone śruby i dokręć (schemat 2).

(schemat 2)

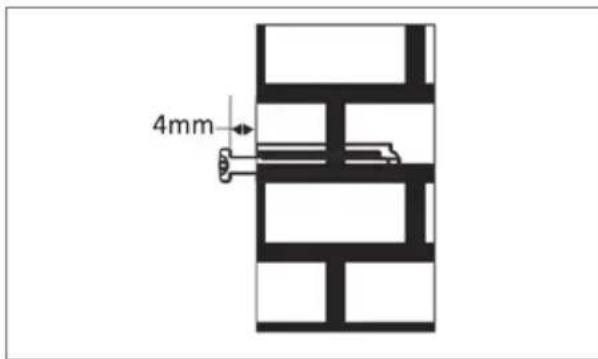

3 Między łbem śruby a ścianą zachowaj odstęp 4 mm (schemat 3).

(schemat 3)

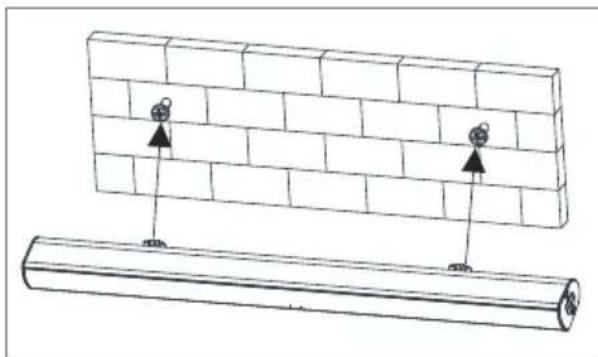

4 Zmontowany soundbar powieś na zestawie śrub na ścianie (schemat 4).

(schemat 4)

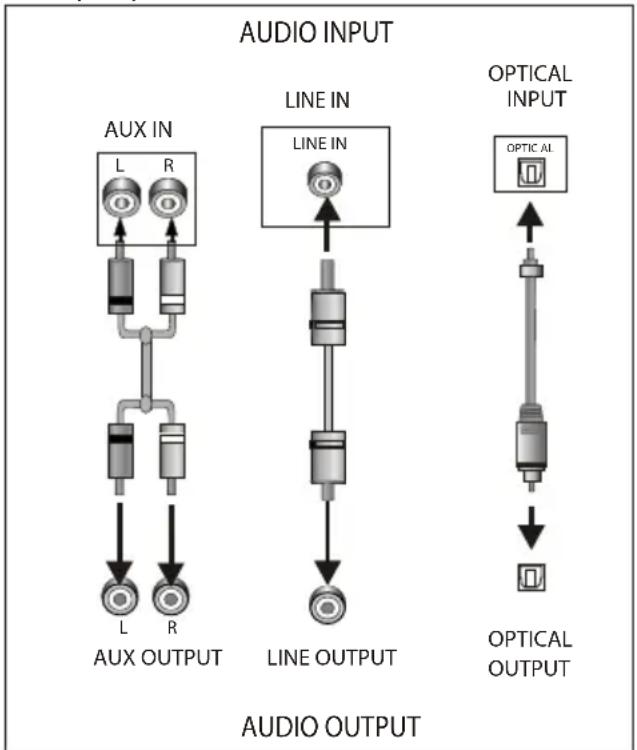

AUX IN / LINE IN

Ten głośnik soundbar ma dwie dodatkowe grupy złączy wejścia audio. Możesz wprowadzać analogowe sygnały stereo audio z dodatkowych urządzeń, takich jak VCD, CD, VCR, odtwarzacz DVD.

Do podłączenia złączy wyjścia stereo audio VCD, CD, VCR, odtwarzacza DVD do złączy wejścia stereo AUX IN / LINE IN na tym głośniku soundbar użyj kabla audio.

Jego odpowiadające źródło sygnału to AUX IN / LINE IN, dostępne po naciśnięciu [SOURCE] (źródło) na pilocie zdalnego sterowania.

Wejście optyczne

Podłączanie soundbaru do telewizora LCD (sygnał cyfrowy)

1 Podłącz powszechnie stosowany kabel optyczny do gniazda «OPTICAL» na soundbarze. 2 Podłącz kabel optyczny do gniazda wyjścia dźwięku w telewizorze LCD (optyczny, sygnał PCM).

Uwaga:

Wyjście audio telewizora musi być ustawione na PCM.

Podłączanie soundbaru do telewizora LCD (sygnał analogowy)

1. Podłącz powszechnie używany kabel audio do gniazda „R - AUX IN - L” lewego i prawego kanału soundbaru (biały = kanał lewy, czerwony = kanał prawy). 2. Podłącz kabel audio do gniazda wyjścia dźwięku w telewizorze LCD.

Uwaga:

Wybierz odpowiednie analogowe wyjście audio na telewizorze.

ARC (ZWROTNY KANAŁ AUDIO)

ARC to funkcja zwrotnego kanału audio wykorzystywana w cyfrowym wyjściu audio telewizora z wyświetlaczem ciekłokrystalicznym w celu otrzymania optymalnej jakości synchronicznego dźwięku.

Aby podłączyć port wejścia HDMI-ARC soundbara do portu wyjścia ARC telewizora z wyświetlaczem ciekłokrystalicznym, należy użyć kabla HDMI.

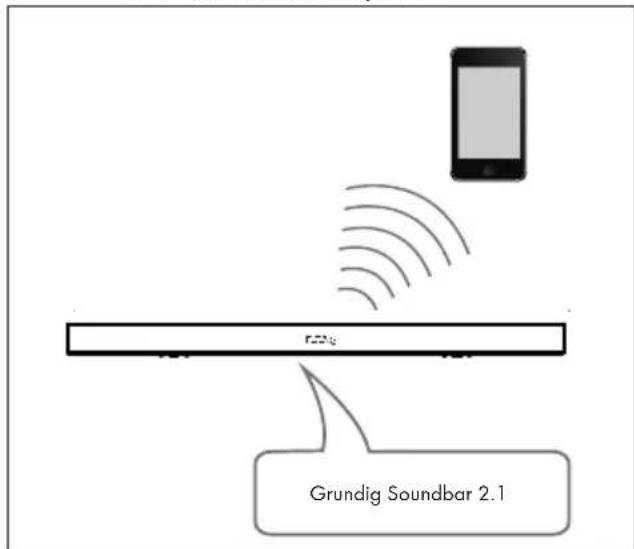

Tryb Bluetooth

To urządzenie można sparować z każdym obecnym urządzeniem z obsługą Bluetooth mającym zastosowanie np. do smartfonów, laptopów i tabletów.

1. Naciśnij przycisk trybu gotowości, aby włączyć głośnik soundbara. 2. Naciśnij przycisk źródłowy, aby przełączyć na odpowiedni tryb Bluetooth. - Symbol bt będzie szybko migał na ekranie wyświetlacza. 3. Głośnik soundbara wyszukuje sygnał Bluetooth. 4. Na smartfonie wyszukaj sygnał Bluetooth głośnika soundbara. 5. Wybierz z listy „Grundig Soundbar 2.1”. 6. Głośnik soundbara zsynchronizuje listę

utworów na smartfonie, podczas gdy na ekranie wyświetlacza będzie świecił symbol bt wskazujący pomyślne połączenie.

7. Rozłącz połączenie Bluetooth na smartfonie, aby wyłączyć połączenie Bluetooth.

Uwaga:

Połączenia Bluetooth mają zasięg 10 metrów. Model „Grundig Soundbar 2.1” nie został skasowany na urządzeniu. W trybie Bluetooth funkcje takie jak itd. są również aktywne.

Obsługa pilota zdalnego sterowania

1 Włóż baterie do pilota zdalnego sterowania. 2 Skieruj pilota zdalnego sterowania na czujnik zdalnego sterowania na płycie czołowej. 3 Głośnik soundbase wyszukuje sygnał Bluetooth. 4 Pilot zdalnego sterowania działa z odległości około 8 metrów od czujnika i pod kątem około 30 stopni z lewej i z prawej strony.

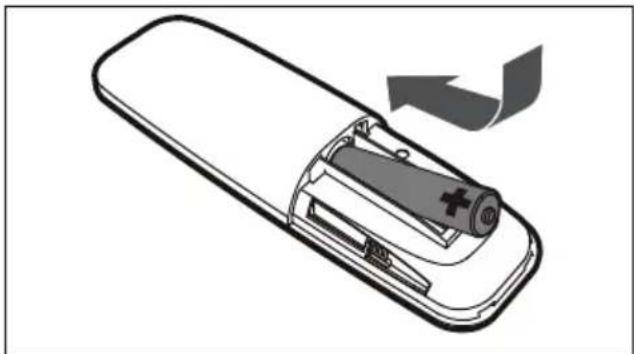

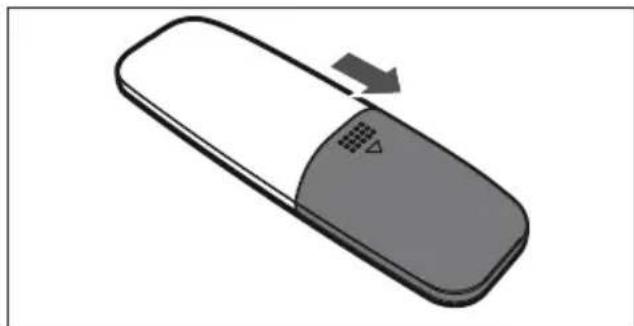

Wkładanie baterii

1 Zdejmij pokrywę komory baterii znajdującą się z tyłu pilota zdalnego sterowania.

2 Włóż jedną baterię AAA/1,5 V do komory baterii, upewniając się, że została zachowana prawidłowa polaryzacja - dopasowane symbole +, -, jak pokazano wewnątrz komory baterii.

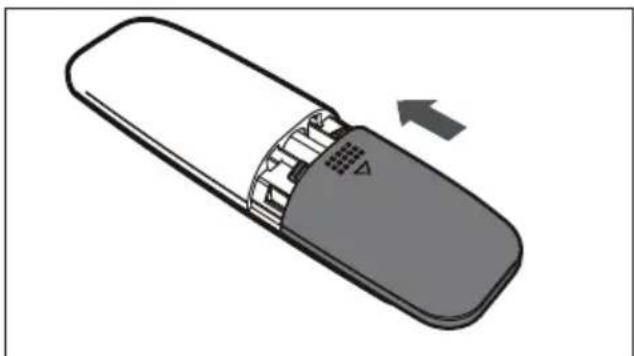

3 Ponownie załóż pokrywę.

Uwaga:

Baterie należy wyjąć, jeśli pilot zdalnego sterowania nie będzie używany przez dłuższy czas. Rozładowane baterie mogą wyciekać i poważnie uszkodzić pilot zdalnego sterowania. Baterie należy chronić przed nadmiernym źródłem ciepła, takim jak promienie słoneczne, ogień i tym podobne. Baterie należy utylizować w sposób przyjazny dla środowiska, zgodnie z przepisami państwowymi.

Informacje techniczne

Urządzenie to pracuje bez zakłóceń radiowych zgodnie z obowiązującymi dyrektywami UE. Produkt spełnia wymagania dyrektyw europejskich 2014/53/EU, 2009/125/EC i 2011/65/EU.

Deklaracja zgodności CE dla tego urządzenia można znaleźć w postaci pliku PDF w witrynie internetowej firmy Grundig www.grundig.com/downloads/doc.

Zasilanie:

100-240 V~ 50/60 Hz

Maks. moc wejściowa:

Pobór mocy: 20 W, w trybie gotowości ≤ 0,5 W

Moc wyjściowa:

DIN 45324, 10% THD 2 × 20 W

Pasmo przenoszenia:

20 Hz - 20 kHz

Częstotliwość BT: 2402-2480 MHz

Maksymalna moc wyjściowa BT: 7,2 dBm

Współczynnik sygnał/szum: ≥70 dB

Separacja:

≥45 dB

Wymiary i ciężar:

szer. × wys. × gł.: 88 × 6,2 × 8 cm

Ciężar ok. 1,88 kg

Subwoofer

Zasilanie:

100-240V ~ 50/60Hz

Maks. moc wejściowa:

Pobór mocy 25 W,

Tryb gotowości przy podłączeniu do sieci ≤ 2 W

Moc wyjściowa:

DIN 45324, 10% THD 1 × 40 W

Wymiary i ciężar:

szer. × wys. × gł.: 20,0× 32,0× 23,0cm

Ciężar ok.: 3,0 kg

Zastrzega się prawo do wprowadzania modyfikacji konstrukcji i danych technicznych!

Zgodność z dyrektywą WEEE oraz utylizacja zużytego produktu:

Ten produkt jest zgodny z dyrektywą UE WEEE (2012/19/EU). Wyrób ten jest oznaczony symbolem klasyfikacyjnym zużytego sprzętu elektrycznego i elektronicznego (WEEE).

Symbol ten oznacza, że produktu nie wolno wyrzucać razem z innymi odpadami komunalnymi po zakończeniu użytkowania. Zużyte urządzenia należy oddać do oficjalnego punktu

zbiórki w celu recyklingu urządzeń elektrycznych i elektronicznych. Aby uzyskać informację na temat lokalizacji takich punktów, należy skontaktować się z miejscowymi władzami lub sprzedawcą, u którego zakupiono wyrób. Każde gospodarstwo domowe pełni ważną funkcję w odzyskiwaniu surowców ze starych urządzeń i ich recyklingu. Właściwa utylizacja zużytych urządzeń przyczynia się do zmniejszenia potencjalnych negatywnych konsekwencji dla środowiska naturalnego i dla ludzkiego zdrowia.

Zgodność z dyrektywą RoHS

Zakupiony produkt jest zgodny z dyrektywą RoHS UE (2011/65/EU). Nie zawiera szkodliwych ani zabronionych materiałów wymienionych w dyrektywie.

Informacja o opakowaniu

Opakowanie tego wyrobu wykonano z materiałów nadających się do recyklingu zgodnie z odnosnymi krajowymi przepisami ochrony środowiska. Nie wyrzucaj materiałów opakowaniowych razem z odpadami domowymi, ale oddaj je do jednego z punktów materiałów opakowaniowych wyznaczonych przez władze lokalne.
