INSTRUKCJA OBSŁUGI GSB 910 SW GRUNDIG

Proszę najpierw przeczytać tę instrukcję obsługi!

Szanowny Kliencie,

dziękujemy za wybranie urządzenia marki Grundig. Mamy nadzieję, że zakupione urządzenie, wyprodukowane z zapewnieniem wysokiej jakości przy użyciu najnowszych technologii, okaże się w pełni zadowalające. W tym celu przed użyciem urządzenia należy uważnie przeczytać całą instrukcję obsługi oraz dołączone dokumenty i zachować je do wglądu na przyszłość. Przekazując urządzenie innemu użytkownikowi, należy dołączyć również niniejszą instrukcję. Należy postępować zgodnie z instrukcjami, zwracając uwagę na wszystkie informacje i ostrzeżenia zamieszczone w niniejszym dokumencie.

Należy pamiętać, że niniejsza instrukcja może odnosić się także do innych modeli. Różnice pomiędzy modelami są wyraźnie opisane w instrukcji.

Znaczenie symboli

W różnych częściach niniejszej instrukcji obsługi stosowane są następujące symbole:

Ważne informacje i przydatne wskazówki dotyczące użytkowania.

OSTRZEŻENIE: Ostrzeżenia przed niebezpiecznymi sytuacjami zagrażającymi życiu i mieniu.

Ostrzeżenie przed porażeniem prądem.

Klasa ochrony przeciwporażeniowej.

PAPIER Z RECYKLINGU

INADAJACY SIE

DO PONOWNEGO

PRZETWORZENIA

Urządzenie zostało wyprodukowane w przyjaznych środowisku, nowoczesnych zakładach bez negatywnego wpływu na przyrodę.

Przed montażem proszę się zapoznać z niniejszą instrukcją:

■ Soundbar stuży do odtwarzania dźwięku. Wszelkie inne zastosowania są wyraźnie wykluczone.
Jeśli zamierzasz ustawić Soundbar np. na półce lub regale, upewnij się, że miejsce to jest odpowiednio wentylowane. Musi być co najmniej 10 cm wolnej przestrzeni z każdej strony, nad i za Soundbarem.
■ Nie przykrywaj Soundbaru gazetami, obrusami, zastonami itp.
Ustawiając Soundbar, należy pamiętać, że powierzchnie mebli mogą być pokryte różnymi materiałami wykończeniowymi lub syntetycznymi, które często zawierają substancje chemiczne. Substancje te mogą m.in. wchodzić w reakcje z materiałem podstawy urządzenia. Może to pozostawiać ślady na powierzchni mebli, które mogą być trudne lub niemożliwe do usunięcia.
- Jeśli Soundbar poddano dużym wahaniom temperatury, na przykład podczas transportu z zimnego do ciepłego miejsca, nie należy go używać przez co najmniej dwie godziny.
■ Soundbar jest przeznaczony do użytku w suchych pomieszczeniach. Jeśli jednak zdecydujesz się używać go na zewnątrz, musisz się upewnić, że jest zabezpieczony przed wilgocią (kapiąca lub pryskająca woda).
■ Używaj Soundbaru tylko w klimacie umiarkowanym.
- Nie należy umieszczać Soundbaru blisko grzejników lub w bezpośrednim świetle słonecznym, gdyż może to mieć wpływ na układ chłodzenia.
■ Nie stawiaj na Soundbarze żadnych pojemników z płynami (np. wazonów).
- Nie stawiaj na Soundbarze żadnych otwartych źródeł ognia (np. świecie).
■ Nie wolno używać żadnych środków czyszczących, gdyż mogą uszkodzić obudowę. Urządzenie należy czyścić czystą, suchą ściereczką.
Nie wolno narażać baterii na ekstremalne temperatury, na przykład na światło słoneczne, grzejniki, ogień.
■ W pilocie zdalnego sterowania znajduje się bateria pastylkowa. Należy zawsze trzymać

pilot zdalnego sterowania i baterię pastylkową poza zasięgiem dzieci.

■ Przypadkowe połknięcie baterii pastylkowej może spowodować oparzenia, a nawet śmierć w ciągu dwóch godzin. W takiej sytuacji należy natychmiast udać się do lekarza.
Nowe i zużyte baterie należy przechowywać poza zasięgiem dzieci. Jeśli komory baterii nie można bezpiecznie zamknąć, zaprzestań korzystania z urządzenia i schowaj je w miejscu niedostępnym dla dzieci.
■ Wyjmij baterię, jeśli jest zużyta lub jeśli nie korzystasz z urządzenia przez dłuższy czas. Nie odpowiadamy za uszkodzenia spowodowane wyciekiem z baterii.
Baterii, nawet tych wolnych od metali ciężkich, nie należy wyrzucać wraz z odpadami komunalnymi. Zużyte baterie należy wyrzucać do przeznaczonych do tego pojemników udostępnianych w komercyjnych lub publicznych punktach zbiórki odpadów.
- Nie wolno nigdy otwierać Soundbaru. W razie uszkodzenia z powodu niewłaściwego obchodzenia się z tym urządzeniem wszelkie uprawnienia gwarancyjne zostają utracone.
Burze są zagrożeniem dla każdego urządzenia elektronicznego. Nawet jeśli Soundbar jest wyłączony, nadal może zostać uszkodzony w wyniku uderzenia pioruna w urządzenia sieci zasilającej. W razie burzy należy zawsze wyjmować wtyczkę z gniazdka.

Uwagi:

• Nie należy przyłączać żadnych urządzeń do tego urządzenia, gdy jest włączone. Także wszelkie urządzenia należy wyłączyć przed ich przyłączeniem do tego urządzenia!
• Nie wasadzaj wtyczki zasilania tego urządzenia do gniazdka, dopóki wszystkie urządzenia zewnętrzne nie zostaną do nie-go przyłączone!

Proszę się upewnić, że wtyczka zasilania jest łatwo dostępna!

Ostrzeżenie o narażeniu na promieniowanie radiowe

■ Urządzenie należy instalować i użytkować zgodnie z niniejszą instrukcją. Urządzenie składa się z wbudowanej anteny i nie może być umieszczone ani pracować w połączeniu z inną anteną lub nadajnikiem.

Patrz rysunek na stronie 3.

Płyta czołowa

EKRAN WYŚWIETLACZA

CZUJNIK ZDALNEGO STEROWANIA

Panel tylny

HDMI

WEJŚCIE POMOCNICZE (AUX)

OPTYCZNE CYFROWE WEJŚCIE AUDIO

Panel boczny

Przetącza urządzenie z trybu gotowości i ponownie wyłącza.

Przełącza między źródłami odtwarzania

Port USB do odtwarzania i aktualizacji oprogramowania

Zmniejszanie głośności

+ Zwiększanie głośności

LINE IN Wybiera urządzenie źródłowe podłączone do gniazda »LINE IN«.

Przyciski pilota zdalnego sterowania

Przetącza urządzenie z trybu gotowości i ponownie wyłącza.

+ Zwiększanie głośności

Wybiera poprzedni utwór.

▶II Uruchamia tryb odtwarzania i przetącza między odtwarzaniem/wstrzymaniem.

Zmniejszanie głośności

ARC Zwrotny kanał audio

WYCISZENIE Wycisza głośniki Soundbaru i wyłącza wyciszenie.

ŹRÓDŁO

Wciśnij na krótko, aby wybrać urządzenie źródłowe „Bluetooth“, „USB“, „LINE IN“, „AUX IN“, „OPTICAL IN“ lub „ARC”.

Wybiera następny utwór.

REP

Powtarza ostatnio odtwarzany utwór.

STOP

Zatrzymuje odtwarzanie muzyki.

Przygotowanie

Uruchom baterię w pilocie

1 Zdejmij folię ochronną z komory na baterie.

- Pilot zdalnego sterowania jest teraz sprawny.

Zmiana baterii w pilocie (TYP AAA)

Uwaga:

- Jeśli urządzenie nie reaguje na polecenia pilota, może to oznaczać wyczerpaną baterię. Zużyte baterie należy koniecznie wyjmować. Nie odpowiadamy za uszkodzenia spowodowane wyciekiem z baterii.

Przestroga:

■ Ryzyko wybuchu w przypadku nieprawidłowej wymiany baterii. Należy wymieniać tylko na baterie tego samego typu lub odpowiedniki.

1 Przytrzymaj pilot tylną stronę do góry.
2 Przesuń zapadkę uchwytu na baterie w prawo i wyjmij uchwyt.
3 Wyjmij zużytą baterię i włóż nową do uchwytu, biegunem dodatnim do góry.
4 Wciśnij uchwyt baterii do pilota zdalnego sterowania, aż wskoczy na miejsce.

Podłączanie

Podłączanie Soundbaru do telewizora LCD

1 Podłącz standardową wtyczkę audio do gniazda »AUX INPUT« w Soundbarze.
- Proszę przy tym zwracać uwagę na kanały lewy i prawy (wtyk biały = kanał lewy, wtyk czerwony = kanał prawy).
2 Podłącz wtyczkę audio do gniazda wyjściowego telewizora LCD.

Podłączanie urządzeń zewnętrznych

Urządzenia zewnętrzne, takie jak odtwarzacz MP3, można podłączać do gniazda »AUX IN«.

1 Podłącz standardową wtyczkę audio do gniazda »AUX IN« w Soundbarze.
2 Podłącz przewód adaptera do urządzenia zewnętrznego.

Uwaga:

Telewizor LCD można także podłączyć do gniazda »AUX IN«, jeśli nie jest wyposażony w gniazdo wyjściowe audio. W takich sytuacjach należy skorzystać z gniazda słuchawkowego.

Podłączenie przewodu sieciowego

Proszę sprawdzić, czy napięcie sieciowe podane na tabliczce znamionowej (z tytu urządzenia) odpowiada napięciu w sieci zasilającej. Jeśli tak nie jest, proszę skontaktować się ze sprzedawcą.

1 Wóż wtyczkę przewodu zasilającego do gniazdka (100-240 V\~ 50/60 Hz).

Przestroga:

■ Soundbar przyłącza się do sieci elektrycznej za pomocą przewodu z wtyczką sieciową. Jeśli chcesz całkowicie odłączyć Soundbar z sieci, wyjmij tę wtyczkę z gniazdka.
■ Proszę się upewnić, że przewód sieciowy jest łatwo dostępny w czasie pracy i nie jest przystonięty przez inne przedmioty.

Podłączanie subwoofera

1 Upewnij się, że przewód zasilający jest bezpiecznie podłączony do zasilania.
2 Subwoofer ma bezprzewodowe potączenie Bluetooth do odbioru sygnału audio z Soundbaru. Jeśli niebieski wskaźnik miga, subwoofer szuka sygnału Bluetooth; świecenie niebieskiego wskaźnika oznacza, że potączenie Bluetooth zostało nawiązane; jeśli subwoofer nie może automatycznie potączyć się z bazą dźwiękową, naciśnij przycisk parowania na tylnym panelu subwoofera, aby potączyć ponownie.
3 Subwoofer zapamięta Soundbar i automatycznie sparuje go ponownie po kolejnym włączeniu.

Aby zapobiec urazom, urządzenie musi być bezpiecznie przymocowane do ściany, zgodnie z poniższą instrukcją instalacji.

Przestroga:

Podtoże musi być mocne i zdolne do przenoszenia tego obciążenia.
■ Użyj mocowań odpowiednich do ciężaru urządzenia.
Do ścian z drewna lub pustaków użyj odpowiednich kołków rozporowych i śrub. Zasięgnij porady w sklepie specjalistycznym.

Ostrzeżenie:

Aby zapobiec urazom, urządzenie musi być bezpiecznie przymocowane do ściany, zgodnie z instrukcją instalacji.

Uwaga:

■ Montaż Soundbar GSB 910 SW do zastosowań profesjonalnych (np. w bistro) może być wykonany wyłącznie przez osoby z kwalifikacjami elektryka, zgodnie z obowiązującymi przepisami budowlanymi wg VDE 0100.

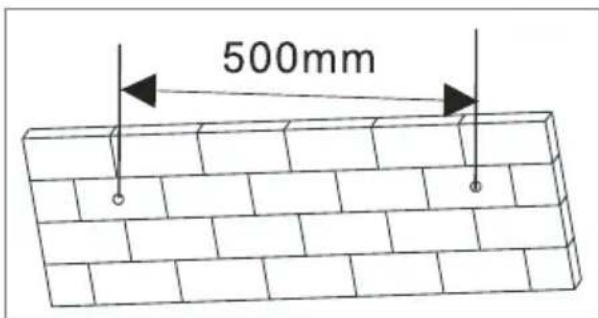

1 Wywierć dwa otwory (o średnicy ok. 6 mm) w ścianie, zachowując odległość 500 mm między wywierconymi otworami Soundbaru (schemat 1).

500mm

(schemat 1)

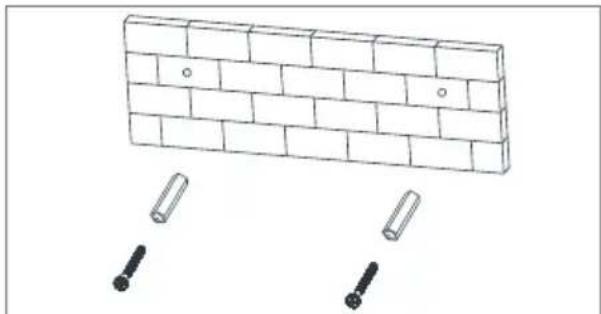

2 Wóż dwa dostarczone kołki w dwa wywiercone otwory, a następnie w otwory włóż dwie dostarczone śruby i dokręć (schemat 2).

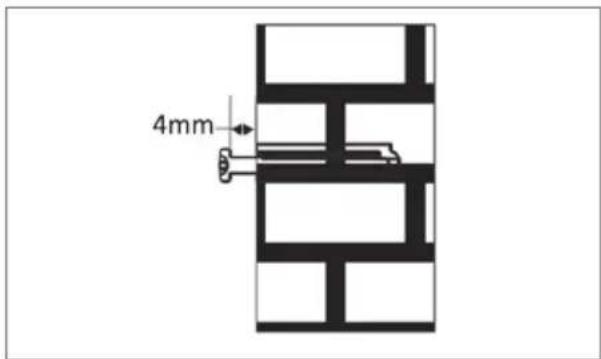

3 Między łbem śruby a ścianą zachowaj odstęp 4 mm (schemat 3).

4mm

(schemat 3)

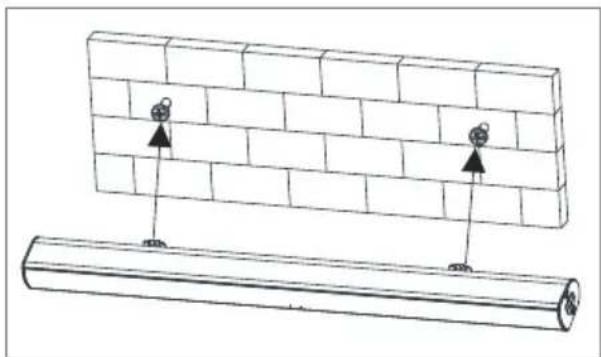

4 Zmontowany Soundbar powieś na zestawie śrub na ścianie (schemat 4).

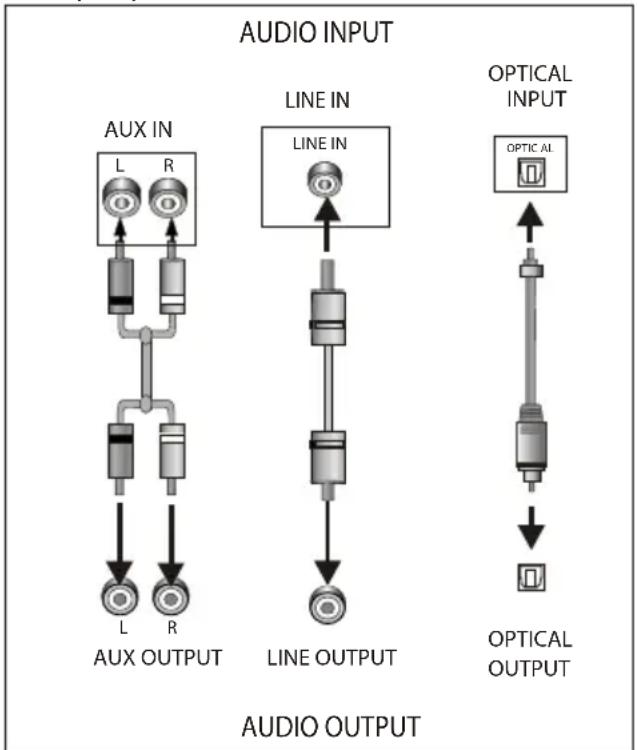

Ten głośnik soundbase ma dwie dodatkowe grupy złączy wejścia audio. Możesz wprowadzać analogowe sygnały stereo audio z dodatkowych urządzeń, takich jak VCD, CD, VCR, odtwarzacz DVD.

Do podłączenia złączy wyjścia stereo audio VCD, CD, VCR, odtwarzacza DVD do złączy wejścia stereo AUX IN / LINE IN na tym głośniku soundbase użyj kabla audio.

Jego odpowiadające źródło sygnału to AUX IN / LINE IN, dostępne po naciśnięciu [SOURCE] (źródło) na pilocie zdalnego sterowania.

Wejście optyczne

Przyłączanie Soundbaru do telewizora LCD (sygnał cyfrowy)

Podłącz powszechnie stosowany kabel optyczny do gniazda »OPTICAL« na Soundbarze.
2 Podłącz kabel optyczny do gniazda wyjścia dźwięku w telewizorze LCD (optyczny, sygnał PCM).

Uwaga:

■ Wyjście audio telewizora musi być ustawione na PCM.

Przyłączanie Soundbaru do telewizora LCD (sygnał analogowy)

Podłącz powszechnie używany kabel audio do gniazda »R - AUX IN - L« lewego i prawego kanatu Soundbaru (biały = kanat lewy, czerwony = kanat prawy).
2 Podłącz kabel audio do gniazda wyjścia dźwięku w telewizorze LCD

Uwaga:

■ Wybierz odpowiednie analogowe wyjście audio na telewizorze.

ARC (ZWROtny Kanał AUDIO)

ARC to funkcja zwrotnego kanału audio wykorzystywana w cyfrowym wyjściu audio telewizora z wyświetlaczem ciekłokrystalicznym w celu otrzymania optymalnej jakości synchronicznego dźwięku.

Aby podłączyć port wejścia HDMI-ARC tego głośnika soundbase do portu wyjścia ARC telewizora z wyświetlaczem ciekłokrystalicznym, należy użyć kabla HDMI.

Tryb Bluetooth

Bluetooth®

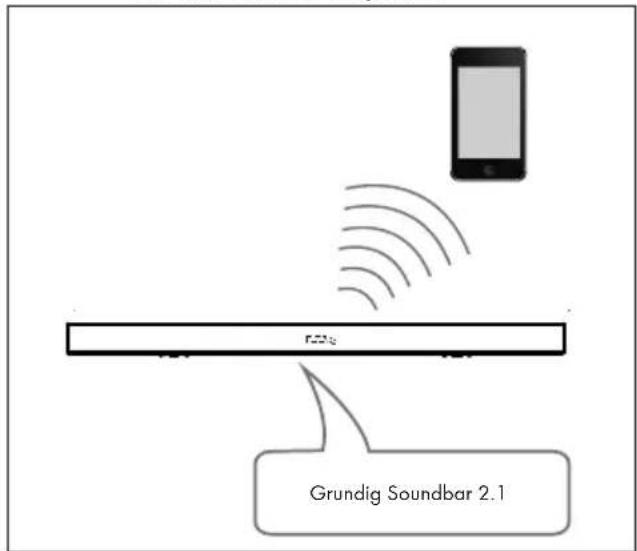

To urządzenie można sparować z każdym obecnym urządzeniem z obstługą Bluetooth mającym zastosowanie np. do smartfonów, laptopów i tabletów.

1 Naciśnij przycisk trybu gotowości »«, aby włączyć głośnik soundbase.
2 Naciśnij przycisk źródłowy »», aby przełączyć na odpowiadający tryb Bluetooth. - Symbol bt będzie szybko migał na ekranie . wyświetlacza.
3 Głośnik soundbase wyszukuje sygnał Bluetooth.
4 Na smartfonie wyszukaj sygnał Bluetooth głośnika soundbase.
5 Wybierz z listy „Grundig Soundbar 2.1”.
6 Głośnik soundbase zsynchronizuje listę utworów na smartfonie, podczas gdy na

ekranie wyświetlacza będzie świecił symbol bt wskazujący pomyślne potączenie.

7 Rozłącz potączenie Bluetooth na smartfonie, aby wyłączyć potączenie Bluetooth.

Uwaga:

■ Połączenie Bluetooth ma zakres 10 metrów
■ Model „Grundig Soundbar 2.1” nie został skasowany na urządzeniu.
■ W trybie Bluetooth »▶II«, »▶▶«, »◀◀«, »+«, »—« itd. są również aktywne.

Grundig Soundbar 2.1

Obstuga pilota zdalnego sterowania

1 Włóż baterie do pilota zdalnego sterowania.
2 Skieruj pilot zdalnego sterowania na czujnik zdalnego sterowania na płycie czołowej.
3 Głośnik soundbase wyszukuje sygnał Bluetooth.
4 Pilot zdalnego sterowania działa z odległości około 8 metrów od czujnika i pod kątem około 30 stopni z lewej i z prawej strony.

Wkładanie baterii

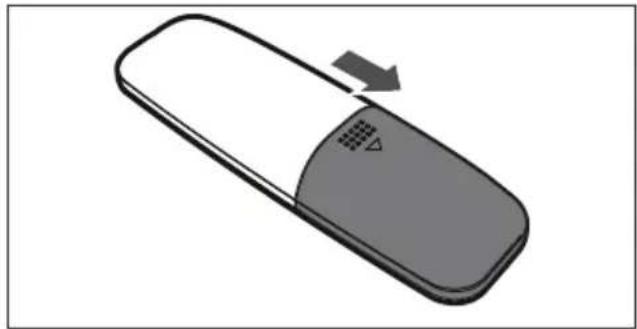

1 Zdejmij pokrywę komory baterii znajdująca się z tyłu pilota zdalnego sterowania.

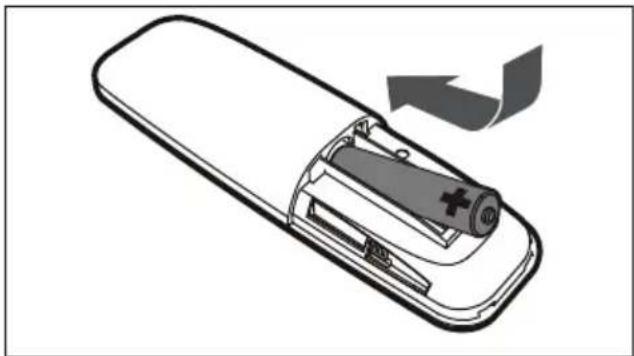

2 Włóż jedną baterię AAA/1,5 V do komory baterii, upewniając się, że została zachowana prawidłowa polaryzacja - dopasowane symbole +,-, jak pokazano wewnątrz komory baterii.

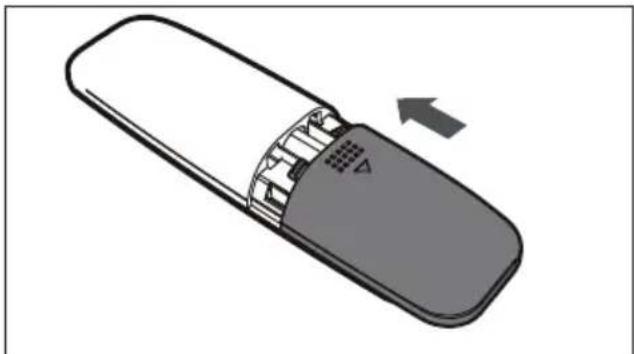

3 Ponownie założ pokrywę.

■ Baterię należy wyjąć, jeśli pilot zdalnego sterowania nie będzie używany przez długi czas.
■ Rozładowane baterie mogą wyciekać i poważnie uszkodzić pilot zdalnego sterowania.
■ Baterie należy chronić przed nadmiernym źródłem ciepła, takim jak promienie słoneczne, ogień i tym podobne.
■ Baterie należy utylizować w sposób przyjazny dla środowiska, zgodnie z przepisami państwowymi.

Informacje techniczne

Urządzenie to pracuje bez zakłóceń radiowych zgodnie z obowiązującymi dyrektywami UE. Produkt spełnia wymagania dyrektyw europejskich 2014/53/EU, 2009/125/EC i 2011/65/EU.

Deklarację zgodności CE dla tego urządzenia można znaleźć w postaci pliku pdf w witrynie internetowej firmy Grundig www.grundig.com/downloads/doc.

Zasilanie:

100-240 V\~ 50/60 Hz

Maks. moc wejściowa:

Pobór mocy: 20 W, w trybie gotowości ≤ 0,5 W

Moc wyjściowa:

DIN 45324, 10% THD 2 × 20 W

Pasmo przenoszenia:

20 Hz - 20 kHz

Częstotliwość BT: 2402–2480 MHz

Maksymalna moc wyjściowa BT: 7,2 dBm

Współczynnik sygnał/szum:

≥ 70 dB

Separacja:

≥ 45 dB

Wymiary i ciężar:

szer. × wys. × gł.: 88 × 6,2 × 8 cm

Cieżar ok. 1,88 kg

Subwoofer

Zasilanie:

100-240 V\~ 50/60 Hz

Maks. moc wejściowa:

Pobór mocy 25 W,

Tryb gotowości przy podłączeniu do sieci ≤ 2 W

Moc wyjściowa:

DIN 45324, 10%THD 1 × 40 W

Wymiary i ciężar:

szer. × wys. × gł.: 20,0 × 32,0 × 23,0 cm

Cieżar ok.: 3,0 kg

Zastrzega się prawo do wprowadzania modyfikacji konstrukcji i danych technicznych!

Zgodność z dyrektywą WEEE i po- zbywanie się zużytych wyrobów:

Wyrób ten jest zgodny z dyrektywą Unii Europejskiej w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE) (2012/19/UE). Wyrób opatrzony jest symbolem klasyfikacyjnym dla zużytego sprzętu elektrycznego i elektronicznego (WEEE).

Symbol ten oznacza, że produktu nie należy utylizować z innymi domowych śmieciami po zakończeniu okresu użytkowania. Zużyte urządzenie należy oddać do oficjalnego

punktu odbioru zajmującego się recyklingiem urządzeń elektrycznych i elektronicznych. Aby odnaleźć tego typu miejsce, należy skontaktować się z lokalnymi władzami lub sprzedawcą, u którego zakupiono produkt. Każde gospodarstwo domowe odgrywa ważną rolę w odzyskiwaniu i recyklingu starych urządzeń. Odpowiednia utylizacja zużytego urządzenia pomaga zapobiegać potencjalnie negatywnym konsekwencjom dla środowiska i zdrowia ludzi.

Zgodność z dyrektywą RoHS

Zakupiony wyrób jest zgodny z dyrektywą RoHS Unii Europejskiej (2011/65/UE). Nie zawiera szkodliwych ani zakazanych materiałów wyszczególnionych w tej Dyrektywie.

Informacje o opakowaniu

Materiały, w które opakowany jest produkt zostały wyprodukowane z surowców uzyskanych w procesie recyklingu zgodnie z krajowymi przepisami z zakresu ochrony środowiska. Nie należy utylizować materiałów opakowaniowych wraz z innymi odpadami domowymi. Należy oddać je w jednym z punktów zbiórki materiałów opakowaniowych wyznaczonych przez władze lokalne.
