Tipo de producto	Barra de sonido con subwoofer inalámbrico
Modelo	DSB 990
Marca	Grundig
Dimensiones (barra de sonido)	88 × 6,2 × 8 cm (L × A × P)
Peso (barra de sonido)	Aprox. 1,88 kg
Dimensiones (subwoofer)	20,0 × 32,0 × 23,0 cm (L × A × P)
Peso (subwoofer)	Aprox. 3,0 kg
Alimentación eléctrica	100-240 V~, 50/60 Hz
Consumo (barra de sonido)	Máx. 20 W, en espera ≤ 0,5 W
Consumo (subwoofer)	Máx. 25 W, en espera ≤ 2 W
Potencia de salida	2 × 20 W (DIN 45324, 10% THD) + 1 × 40 W (subwoofer)
Respuesta en frecuencia	20 Hz - 20 kHz
Relación señal/ruido	≥ 70 dB
Conectividad	Bluetooth 5.0, Entrada AUX, Entrada óptica, HDMI ARC, USB
Funciones principales	Reproducción Bluetooth, USB, LINE IN, AUX IN, OPTICAL IN, ARC
Alcance Bluetooth	Hasta 10 metros
Limpieza	Con un paño seco y limpio. No usar detergentes.
Seguridad	No abrir el aparato. Desconectar en caso de tormenta. Mantener las pilas fuera del alcance de los niños.
Instalación en pared	Posible con separación de 500 mm entre los agujeros, tornillos y tacos incluidos.
Piezas de repuesto / Reparabilidad	No especificado; contactar al servicio postventa de Grundig.

Preguntas frecuentes - DSB 990 GRUNDIG

¿Cómo conectar la barra de sonido Grundig DSB 990 a mi televisor?

Puede conectar la barra de sonido mediante HDMI ARC (cable HDMI), entrada óptica (cable óptico) o entrada AUX (cable de audio de 3,5 mm). Seleccione la fuente correspondiente con la tecla SOURCE del mando a distancia.

¿Por qué mi subwoofer no se conecta automáticamente?

Asegúrese de que el subwoofer esté encendido y que el indicador azul parpadee. Si la conexión no se realiza, presione el botón 'asociar' en la parte trasera del subwoofer. La barra de sonido y el subwoofer se emparejarán automáticamente.

¿Cómo usar el Bluetooth con la barra de sonido?

Presione el botón SOURCE hasta seleccionar el modo Bluetooth. El icono Bluetooth parpadea. En su smartphone, busque 'Grundig Soundbar 2.1' y conéctese. El indicador se fija una vez conectado.

El mando a distancia ya no funciona, ¿qué hacer?

Verifique la pila (tipo AAA): retire la película protectora si es nueva, o reemplácela si está agotada. Apunte el mando hacia el sensor a menos de 8 metros y dentro de un ángulo de 30°.

¿Puedo fijar la barra de sonido a la pared?

Sí, taladre dos agujeros separados 500 mm (diámetro 6 mm), inserte los tacos y tornillos incluidos (deje 4 mm de holgura). Cuelgue la barra de sonido mediante los soportes traseros.

¿Cómo limpiar la barra de sonido?

Utilice un paño limpio y seco. No use nunca detergentes, ya que podrían dañar la carcasa.

¿Qué hacer si el sonido está apagado o no hay sonido?

Verifique que el volumen no esté silenciado (tecla MUTE) y que la fuente esté seleccionada correctamente. Asegúrese de que el cable HDMI ARC esté bien conectado y que la salida de audio del televisor esté configurada en PCM si usa la óptica.

¿Puedo usar un dispositivo USB?

Sí, conecte una memoria USB en el puerto USB (lado izquierdo). Presione SOURCE para seleccionar el modo USB. Use los botones de reproducción para controlar la música.

¿Qué hacer en caso de tormenta?

Desconecte la barra de sonido del tomacorriente. Incluso apagada, el rayo puede dañarla.

¿Cómo actualizar el software de la barra de sonido?

Conecte una memoria USB con el archivo de actualización (descargado desde el sitio web de Grundig) en el puerto USB. Siga las instrucciones del manual para realizar la actualización.

MANUAL DE USUARIO DSB 990 GRUNDIG

Lea las siguientes instrucciones antes de proceder al montaje:

La barra de sonido está diseñada para reproducir audio. Se prohíbe expresamente cualquier otro uso. Si desea instalar la barra de sonido en estanterías, armarios, etc., asegúrese de que goce de una ventilación adecuada. Debe haber al menos 10 cm de espacio a cada lado y por encima de la barra de sonido. No cubra la barra de sonido con periódicos, manteles, cortinas, etc. - Cuando instale la barra de sonido, tenga en cuenta que la superficie de los muebles puede estar recubierta de diversos tipos de acabados o materiales sintéticos que a veces contienen productos químicos. Estas sustancias, entre otras cosas, pueden dañar el material del soporte de la barra de sonido. Esto puede dejar manchas en la superficie del mueble que podrían resultar difíciles o imposibles de eliminar. Si la barra de sonido se ve sometida a grandes variaciones de temperatura, por ejemplo al llevarla de un lugar frío a uno cálido, espere por lo menos dos horas antes de usarla de nuevo. La barra de sonido está diseñada para su uso en estancias secas. Si de todas formas decide utilizarla en exteriores, asegúrese de protegerla de la humedad (goteos, salpicaduras, etc.). - Utilice la barra de sonido únicamente en climas moderados. No sitúe la barra de sonido cerca de un radiador o bajo la luz solar directa, ya que ello afectará a su sistema de ventilación. No coloque contenedores con líquidos (p. ej. jarrones) encima de la barra de sonido. No coloque fuentes de ignición de llama abierta (p. ej. velas) encima de la barra de sonido. No utilice ningún agente de limpieza, ya que podría dañar la carcasa. Limpie la unidad con un paño limpio y seco. No exponga la pila a temperaturas demasiado altas (luz solar directa, radiadores, fuego, etc.).

El mando a distancia contiene una pila de botón. Mantenga siempre, tanto el mando a distancia como la pila de botón, fuera del alcance de los niños. Si la pila de botón se traga accidentalmente, puede provocar quemaduras e incluso la muerte en menos de dos horas. En caso de ingestión accidental, acuda al médico inmediatamente. - Mantenga las pilas, tanto nuevas como usadas, fuera del alcance de los niños. Si el compartimento de las pilas no puede cerrarse firmemente, no siga usando el aparato y manténgalo fuera del alcance de los niños. Retire la pila si se ha agotado o si no prevé usar el aparato durante un periodo prolongado de tiempo. El fabricante declina toda responsabilidad por daños causados por fugas de líquido de las pilas. Las pilas, incluidas las que no contienen metales pesados, no deben arrojarse a la basura junto con los residuos domésticos. Las pilas usadas deben depositarse en los contenedores especiales de los centros de gestión de residuos. - Jamás abra la barra de sonido. Los daños debidos a una manipulación indebida no estarán cubiertos por la garantía. Las tormentas son un peligro para cualquier dispositivo electrónico. La caída de un rayo en la red de alimentación eléctrica podrá dañar la barra de sonido, incluso si está apagada. En caso de tormenta, desenchufe siempre el enchufe de corriente.

Notas:

No conecte ningún otro dispositivo cuando la instalación está encendida. Asimismo, asegúrese de que dichos dispositivos estén apagados antes de conectarlos a la instalación. No inserte el enchufe de alimentación de la unidad en la toma de corriente hasta que todos los dispositivos externos estén conectados.

Compruebe que el enchufe de corriente quede accesible.

Advertencia sobre la exposición a la radiofrecuencia

• Este equipo debe instalarse y utilizarse de acuerdo al manual facilitado. El aparato incorpora una antena integrada, y no debe reubicarse o utilizarse junto con antenas o dispositivos externos.

Ver la imagen en la página 3.

Panel frontal

PANTALLA DE VISUALIZACIÓN

SENSOR DEL MANDO A DISTANCIA

Panel trasero

HDMI

ENTRADA AUX

ENTRADA ÓPTICA DE AUDIO DIGITAL

Panel lateral

Enciende el reproductor desde el modo en espera y lo vuelve a apagar.

Alterna entre las fuentes de reproducción.

Puerto USB para la reproducción y la actualización del software.

Baja el volumen.

Sube el volumen.

LINE IN

Selecciona el dispositivo fuente conectado al conector ENTRADA DE LÍNEA.

Botones del mando a distancia.

Enciende el reproductor desde el modo en espera y lo vuelve a apagar.

Sube el volumen.

Selecciona la pista anterior.

Inicia el modo de reproducción y alterna entre reproducir/pausa.

Baja el volumen.

Canal de retorno de audio.

Atenúa el volumen de los altavoces de la barra de sonido y lo restablece de nuevo.

Pulse brevemente para seleccionar el dispositivo de origen "Bluetooth", "USB", "ENTRADA DE LÍNEA", "AUX IN", "ENTRADA ÓPTICA" o "ARC".

Selecciona la suma pista.

Repite la última canción reproducida.

Define la reproducción de música.

Preparación

Activación de la pila del mando a distancia

1 Retire el PRECINTO del compartimento de las pilas.

• Ahora el mando a distancia está operativo.

Sustitución de las pilas del mando a distancia (como AAA)

Nota:

Si la unidad deja de responder al mando a distancia, es posible que la pila se haya agotado. Es muy importante extraer las pilas agotadas. El fabricante declina toda responsabilidad por daños causados por fugas de líquido de las pilas.

Atención:

• Existe riesgo de explosión si la pila se sustituye de manera incorrecta. Sustituir únicamente por una batería del mismo tipo o de un tipo equivalente.

1 Sostenga el mando a distancia con la parte trasera hacia arriba. 2 Empuje el fiador del portapilas hacia la derecha y retire el portapilas. 3 Retire la pila usada e inserte una pila nueva en el portapilas, con el polo positivo apuntando hacia arriba. 4 Inserte el portapilas en el mando a distancia hasta que encaje en su sitio con un clic.

Conexión

Conexión de la barra de sonido al televisor LCD

1. Conecte un cable de audio estándar a los conectores AUX INPUT de la barra de sonido. Al hacerlo, respete el número de colores de los canales izquierdo y derecho (blanco = canal izquierdo, rojo = canal derecho). 2. Conecte un cable de audio a los conectores de salida de audio del televisor LCD.

Conexión de dispositivos externos

Puede conectar cualquier dispositivo externo, como por ejemplo un reproductor MP3, al conector AUX IN.

1. Conecte un cable de audio estándar al conector AUX IN de la barra de sonido. 2. Conecte el cable adaptador al equipo externo.

Nota:

El televisor LCD puede conectarse también al conector AUX IN si no está equipado con conectores de salida de audio. En tales casos, use el conector de salida de auriculares.

Conexión del cable de alimentación

Compruebe si la tensión de la red que se indica en la placa de datos (situada en la parte posterior del aparato) coincide con la tensión de la red de alimentación de su domicilio. En caso negativo, póngase en contacto con su proveedor especializado.

1. Inserte el enchufe en la toma de corriente (100 - 240V~ 50/60Hz).

Atención:

La barra de sonido queda conectada a la red por medio del cable de alimentación. Si desea desconectar completamente la barra de sonido de la red de alimentación, debe desenchufarla. Asegúrese de que el cable de alimentación esté a mano durante el funcionamiento y de que no haya objetos que lo obstaculicen.

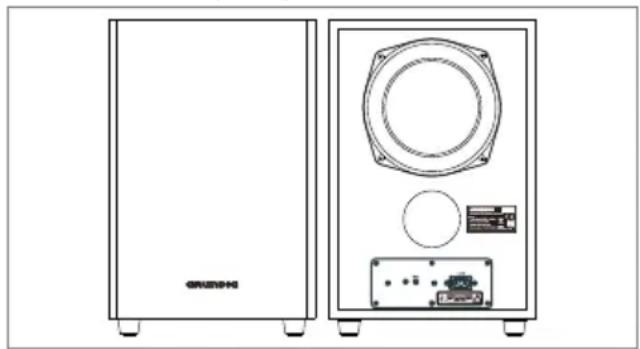

Conexión del subwoofer

1. Asegúrese de que el cable de alimentación de CA está conectado de forma segura a una fuente de alimentación. 2. Los subwoofers usan el bluetooth inalámbrico para recibir la señal de audio de la barra de sonido. Cuando el indicador azul parpadea, el subwoofer está buscando la señal bluetooth; el indicador azul mantiene la iluminación, lo que significa que el bluetooth está conectado. Si el subwoofer no puede conectarse con la barra de sonido automáticamente, por favor presione el botón de par en el panel trasero del subwoofer para volver a conectarse. 3. El subwoofer memorizará la barra de sonido y la reparará automáticamente cuando apague el subwoofer y luego lo encienda.

Para evitar lesiones, la base del dispositivo de sonido debe fijarse firmemente a la pared de acuerdo con las siguientes instrucciones de instalación.

Atención:

La pared debe ser firme y capaz de soportar la carga. Use soportes adecuados para el peso del dispositivo. En paredes de madera o huecas, use tornillos y tacos especiales para ese tipo de pared. Solicite ahora en un establecimiento especializado.

Advertencia:

Para evitar lesiones, el dispositivo debe fijarse firmemente a la pared de acuerdo con las instrucciones de instalación.

Nota:

La instalación de la barra de sonido GSB 910 SW para uso profesional (p. ej. en un bar) debe realizarse en manos de un electricista profesional, de acuerdo con las normativas sobre edificaciones aplicables tales como VDE 0100.

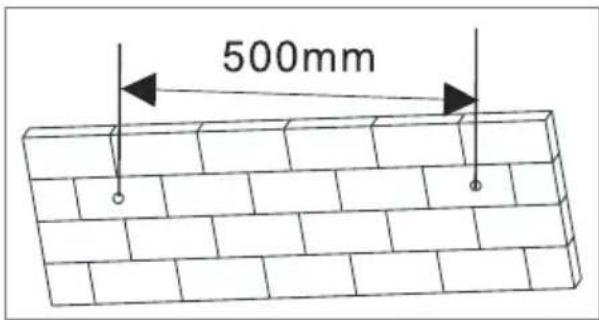

1 Perfore dos orificios (de 6 mm de diámetro aprox.) en la pared y observe una separación de 500 mm entre los orificios y la base de sonido (Diagrama 1).

(Diagrama 1)

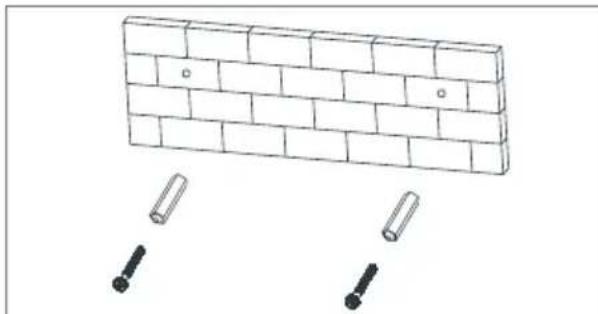

2 Introduzca los dos tacos suministrados en los dos orificios perforados, a continuación introduzca los dos tornillos suministrados y apriételos (Diagrama 2).

(Diagrama 2)

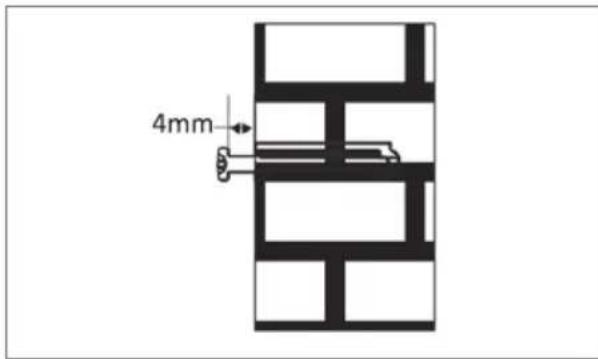

3 Procure dejar 4 mm entre las cabezas de los tornillos y la pared (Diagrama 3).

(Diagrama 3)

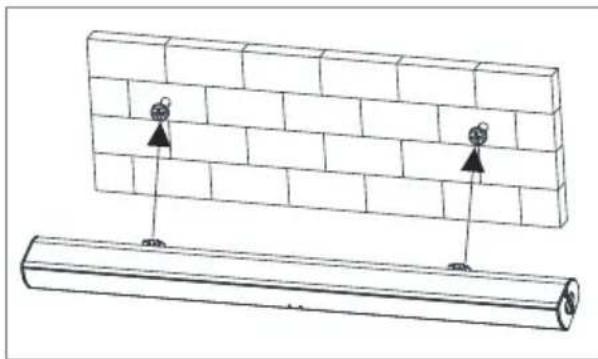

4 Utilice la barra de sonido montada para colgarla en los tornillos de fijación situados en la pared (Diagrama 4).

(Diagrama 4)

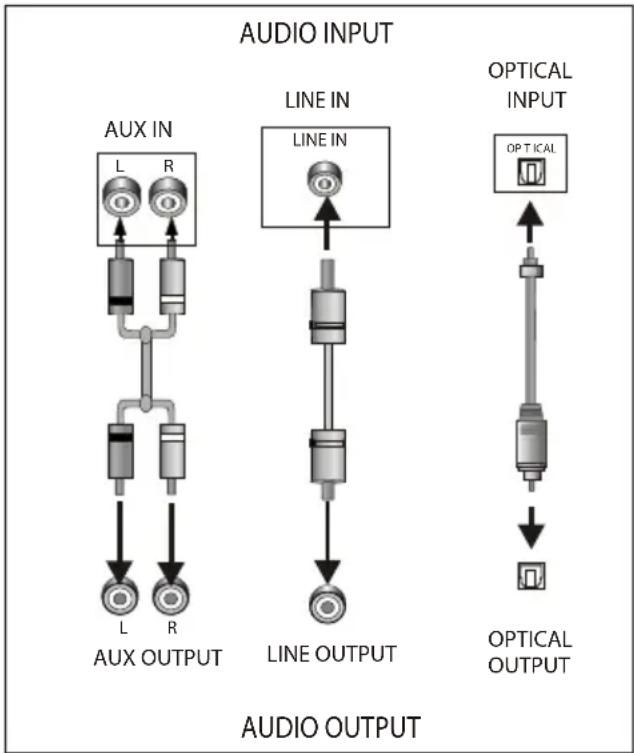

AUX IN/LINE IN (ENTRADA AUXILIAR/ENTRADA DE LÍNEA)

Esta base de sonido tiene dos equipos adicionales de terminales de entrada de audio. Puede conectar señales de audio estéreo analógicas de dispositivos adicionales tales como VCD, CD, VCR, reproductor de DVD, etc.

Use el cable de audio para conectar los terminales de audio estéreo de un VCD, CD, VCR, reproductor de DVD a los terminales de entrada estéreo AUX IN/LINE IN de esta base de sonido. Su fuente de señal correspondiente es AUX IN/ LINE IN, a la que puede accederse pulsando [SOURCE] en el mando a distancia.

Entrada óptica

Conexión de la barra de sonido a la TV LCD (señal digital)

1 Conecte un cable óptico disponible en el mercado al conector "OPTICAL" (ÓPTICO) de la barra de sonido. 2 Conecte el cable óptico al conector de calidad de sonido de la TV LCD (óptica, Seedal PCM).

Nota:

Conexión de la barra de sonido a la TV LCD (señal analógica)

1 Conecte un cable de audio comercial a la toma "R - AUX IN - L" del canal izquierdo y derecho (blanco = canal izquierdo, rojo = canal derecho) de la barra de sonido. 2 Conecte el cable de audio al conector de calidad de sonido de la TV LCD.

Nota:

Elija la calidad de audio analógica apropiada en el televisor.

ARC (CANAL DE RETORNO DE AUDIO)

ARC es la función del canal de retorno de audio, se utiliza en la calidad de audio digital de los televisores de pantalla de cristal líquido para obtener la calidad de sonido síncrono óptima.

Use el cable HDMI para conectar el puerto de entrada HDMI-ARC de esta base de sonido al puerto de salida ARC del televisor de pantalla de cristal líquido.

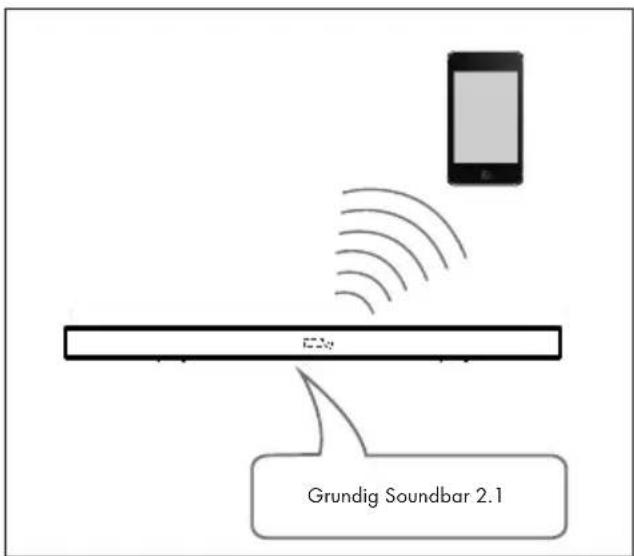

Modo Bluetooth

Bluetooth

Su dispositivo puede vincularse con cualquier dispositivo actual compatible con Bluetooth, tales como smartphones, ordenadores portátiles o tabletas.

1. Pulse el botón del modo en espera « » para activar la barra de sonido. 2. Pulse el botón de selección de fuente « » para pasar al correspondiente modo Bluetooth.

- La luz de la función Bluetooth parpadeará rápidamente en la pantalla.

3. La base de sonido está en el estado de búsqueda de la señal Bluetooth. 4. Utilice su smartphone para localizar la señal Bluetooth de la base de sonido. 5. Seleccione "Grundig Soundbar 2.1" en su lista. 6. La base de sonido se sincronizará para reproducir las canciones almacenadas en su teléfono móvil; la luz azul fija en la pantalla significa que la conexión vía Bluetooth se ha realizado correctamente. 7. Desactive la función Bluetooth en el smartphone para desactivar la conexión Bluetooth.

Nota:

Alcance de conexión Bluetooth: 10 metros. No se elimine el modelo "Grundig Soundbar 2.1" en su dispositivo. En el modo Bluetooth, « >> », « >> », « + », « - » etc. también están activos.

Funcionamiento del mando a distancia

1. Introduzca las pilas en el mando a distancia. 2. Apunte el mando a distancia al sensor remoto en el panel frontal. 3. La base de sonido está en el estado de búsqueda de la señal Bluetooth. 4. El mando a distancia funciona a una distancia de aprox. 8 metros del sensor y en un ángulo de aprox. 30 grados del lado derecho e izquierdo.

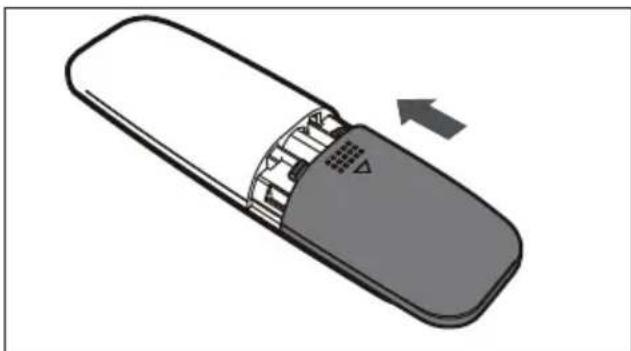

Instalación de la pila

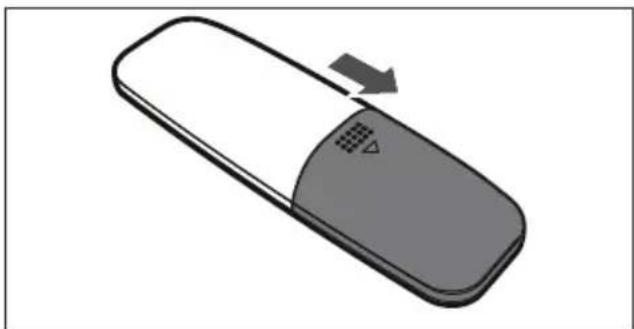

Retire la tapa del compartimento de las pilas situado en la parte trasera del mando a distancia.

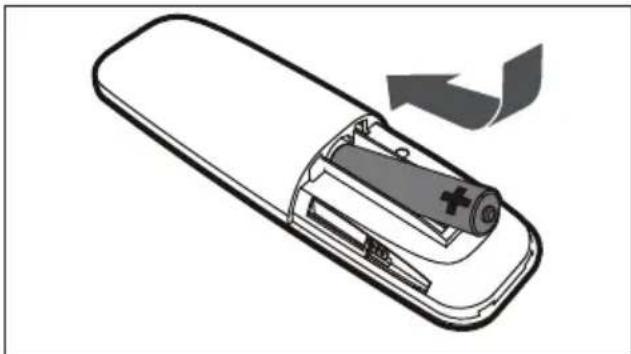

2. Coloque una pila AAA/1,5 V en el compartimento de las pilas y asegúrese de haberla colocado de modo que las polaridades coincidan con los símbolos +, - como se indica en el compartimento para las pilas.

3. Vuelva a colocar la tapa.

Nota:

Retire la pila si no prevé usar el mando a distancia durante un periodo prolongado de tiempo. Las pilas gastadas pueden derramar su interior y dañar seriamente el mando a distancia. La pila no debe estar expuesta a una fuente de calor excesivo como la luz del sol, fuego o similares. Sea respetuoso con el medio ambiente y deseche las pilas de acuerdo con las regulaciones gubernamentales.

Información Técnica

Este dispositivo cumple con las directivas de la UE sobre supresión de ruidos. Este producto es conforme a las directivas europeas 2014/53/EU, 2009/125/EC y 2011/65/EU.

La declaración de conformidad CE para el dispositivo está disponible en formato PDF en la web de Grundig

www.grundig.com/downloads/doc.

Alimentación:

100-240V~50/60Hz

Entrada max. de potencia:

Consumo de potencia: 20W, Standby ≤ 0.5 W

Potencia de salida:

DIN 45324, 10% THD 2 × 20 W

Respuesta en frecuencia:

20 Hz - 20 kHz

Frecuencia BT: 2402-2480 MHz

Potencia de salida máxima BT: 7,2 dBm

Relación señal/ruido:

≥70 dB

Separación:

≥ 45 dB

Dimensiones y peso:

AnxAlxLa 88×6,2×8 cm

Peso aproximado: 1,88 kg

Subwoofer

Fuente de alimentación:

100-240V~50/60Hz

Entrada máx. de potencia:

Consumo de energía 25 W,

Modo de espera en red ≤ 2 W

Potencia de salida:

Dimensiones y peso: Ancho x Alto x Fondo:

Reservado el derecho a realizar modificaciones técnicas y de diseño.

Conformidad con la normativa WEEE y eliminación del aparato al final de su vida útil:

Este producto es conforme con la directiva de la UE sobre residuos de aparatos eléctricos y electrónicos (WEEE) (2012/19/UE). Este producto incorpora el símbolo de la clasificación selectiva para los residuos de aparatos eléctricos y electrónicos (WEEE).

Este símbolo indica que este producto no debe eliminarse con otros desechos domésticos al final de su vida útil. El dispositivo usado debe ser devuelto al punto de recogida oficial para el

reciclaje de los dispositivos eléctricos y electrónicos. Para encontrar estos sistemas de recogida, por favor, póngase en contacto con las autoridades locales o con el distribuidor donde se compró el producto. Cada hogar desempeña un papel importante en la recuperación y el reciclaje de los aparatos antiguos. La eliminación adecuada de los aparatos usados ayuda a prevenir las posibles consecuencias negativas para el medio ambiente y la salud humana.

Cumplimiento de la directiva RoHS:

El producto que ha adquirido es conforme con la directiva de la UE sobre la restricción de sustancias peligrosas (RoHS) (2011/65/EU). No contiene ninguno de los materiales nocivos o prohibidos especificados en la directiva.

Información de embalaje

El embalaje del producto está fabricado con material reciclable de acuerdo con las normativas nacionales sobre medio ambiente. No se des

haga del material de embalaje ni de los desechos domésticos o de otro tipo. Llévelos a los puntos de recogida de material de embalaje designados por las autoridades locales.
