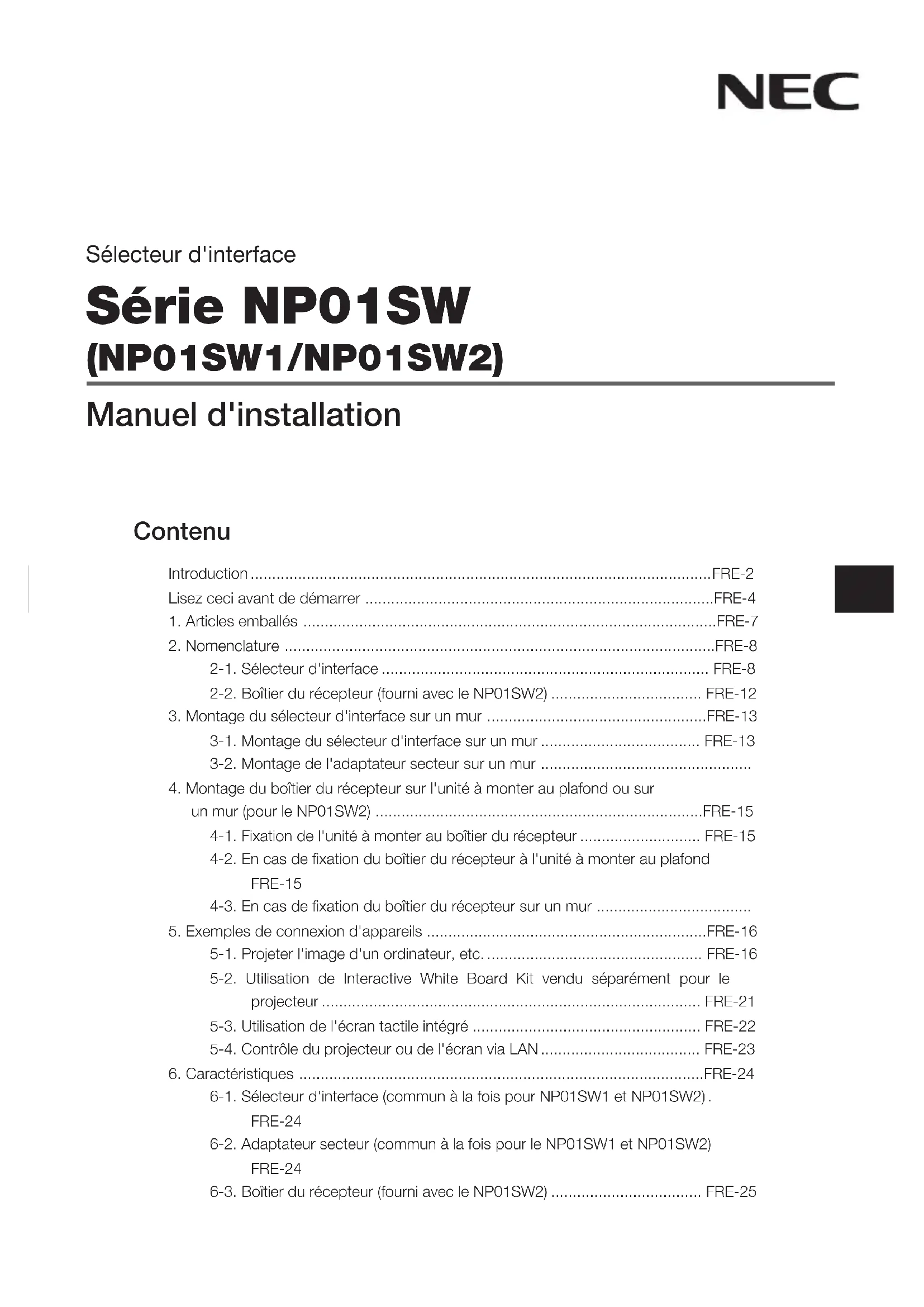

MODE D'EMPLOI NP01SW1 NEC
Sélecteur d'interface
Manuel d'installation
Contenu
Lisez ceci avant de démarrer ....FRE-4
- Articles emballés ....FRE-7
- Nomenclature ......FRE-8
2-1. Sélecteur d'interface .... FRE-8

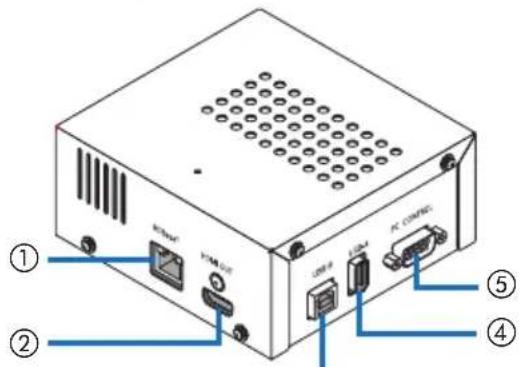

2-2. Boîtier du récepteur (fourni avec le NP01SW2) ...... FRE-12
- Montage du sélecteur d'interface sur un mur ......FRE-13

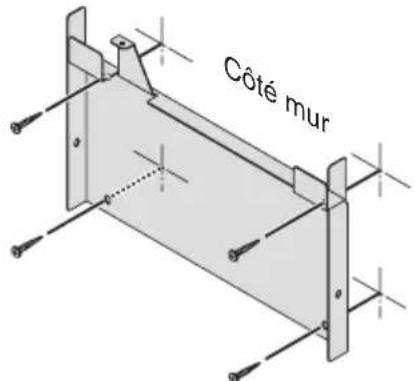

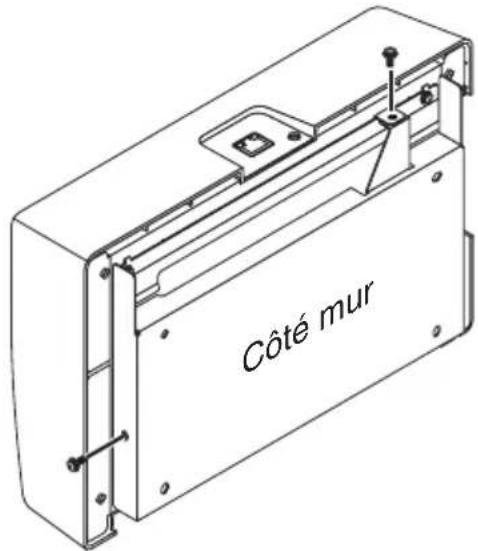

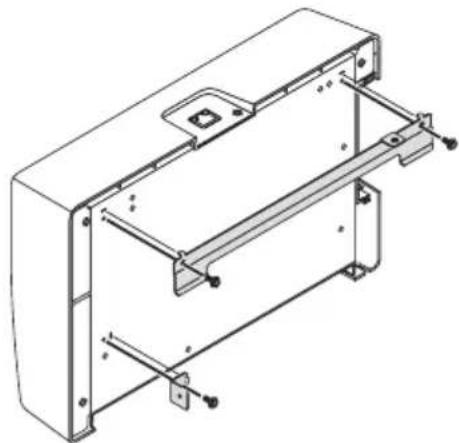

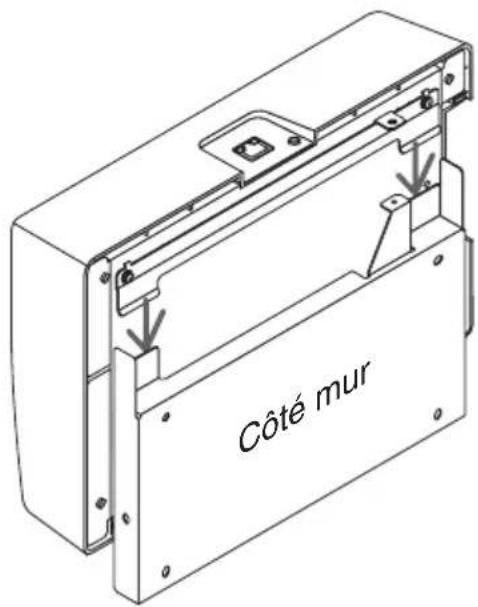

3-1. Montage du sélecteur d'interface sur un mur ...... FRE-13

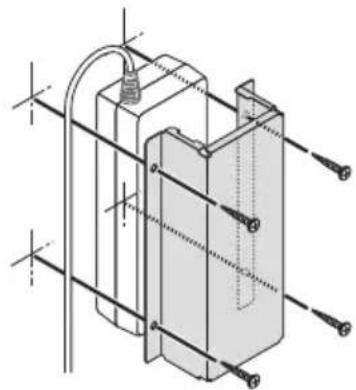

3-2. Montage de l'adaptateur secteur sur un mur ......
- Montage du boîtier du récepteur sur l'unité à monter au plafond ou sur un mur (pour le NP01SW2) ....FRE-15
4-1. Fixation de l'unité à monter au boîtier du récepteur ...... FRE-15

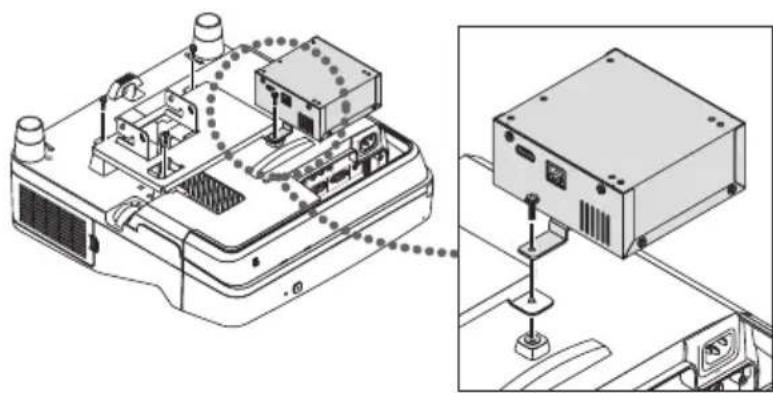

4-2. En cas de fixation du boîtier du récepteur à l'unité à monter au plafond FRE-15
4-3. En cas de fixation du boîtier du récepteur sur un mur ......

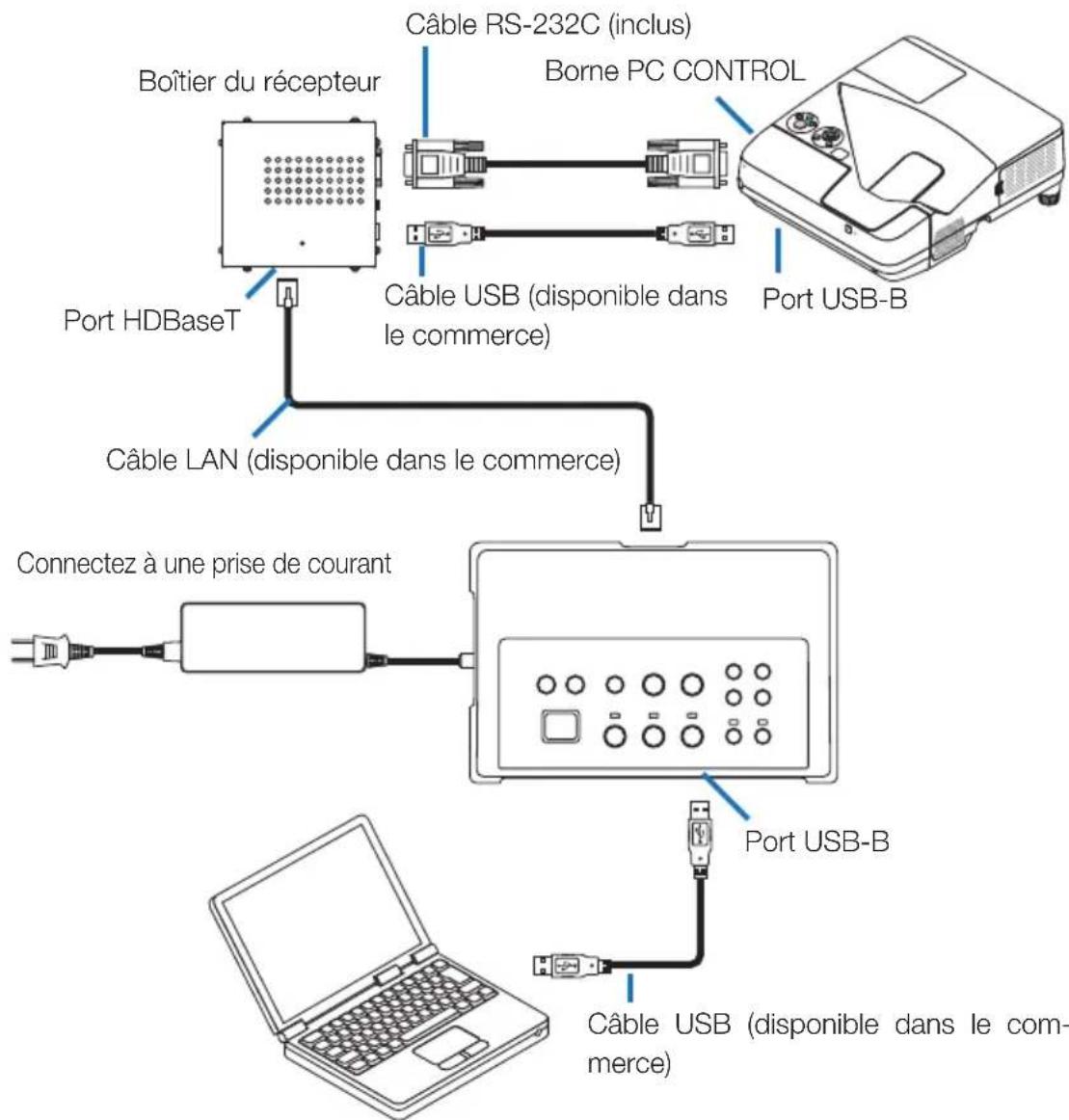

- Exemples de connexion d'appareils ....FRE-16

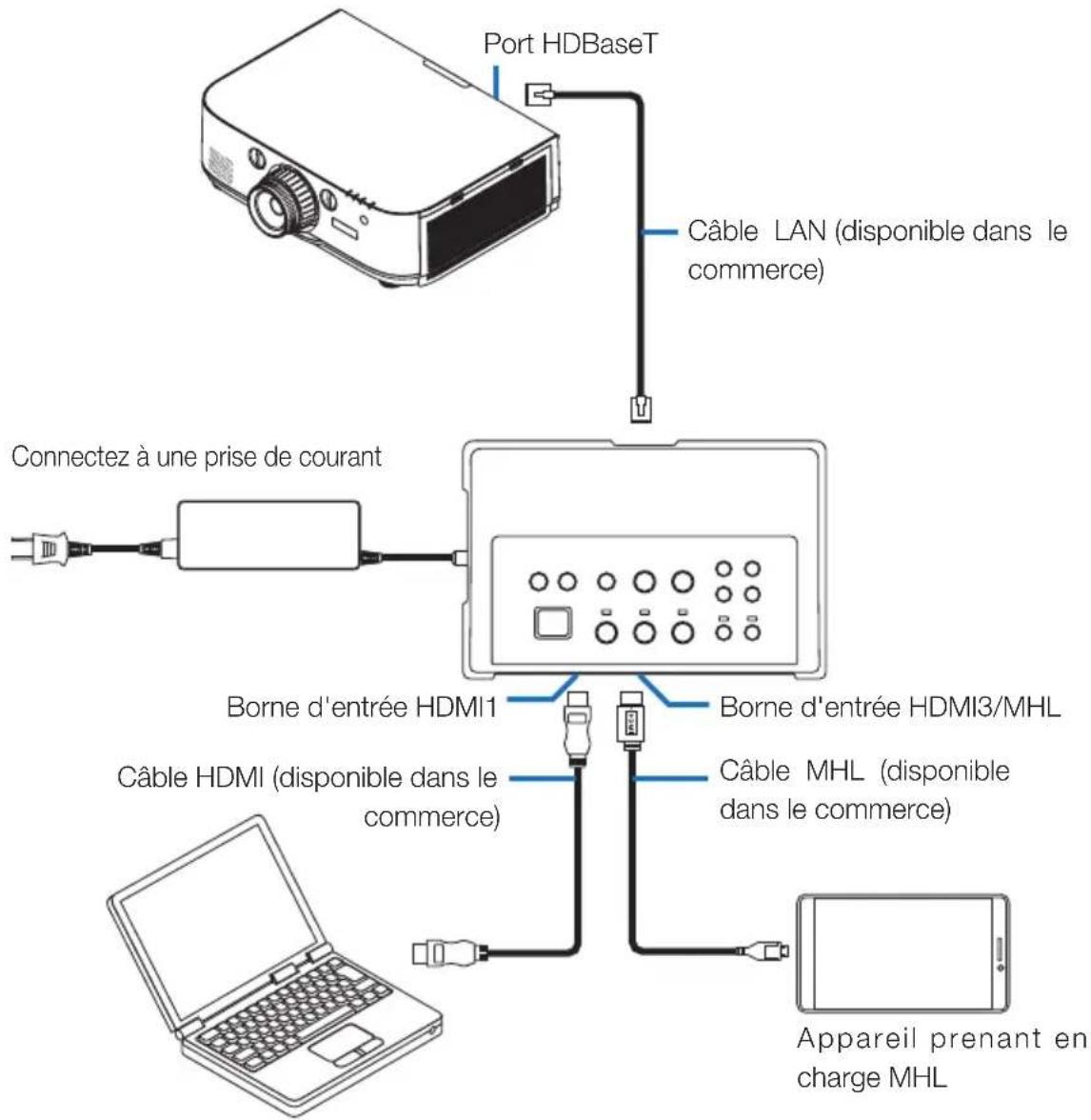

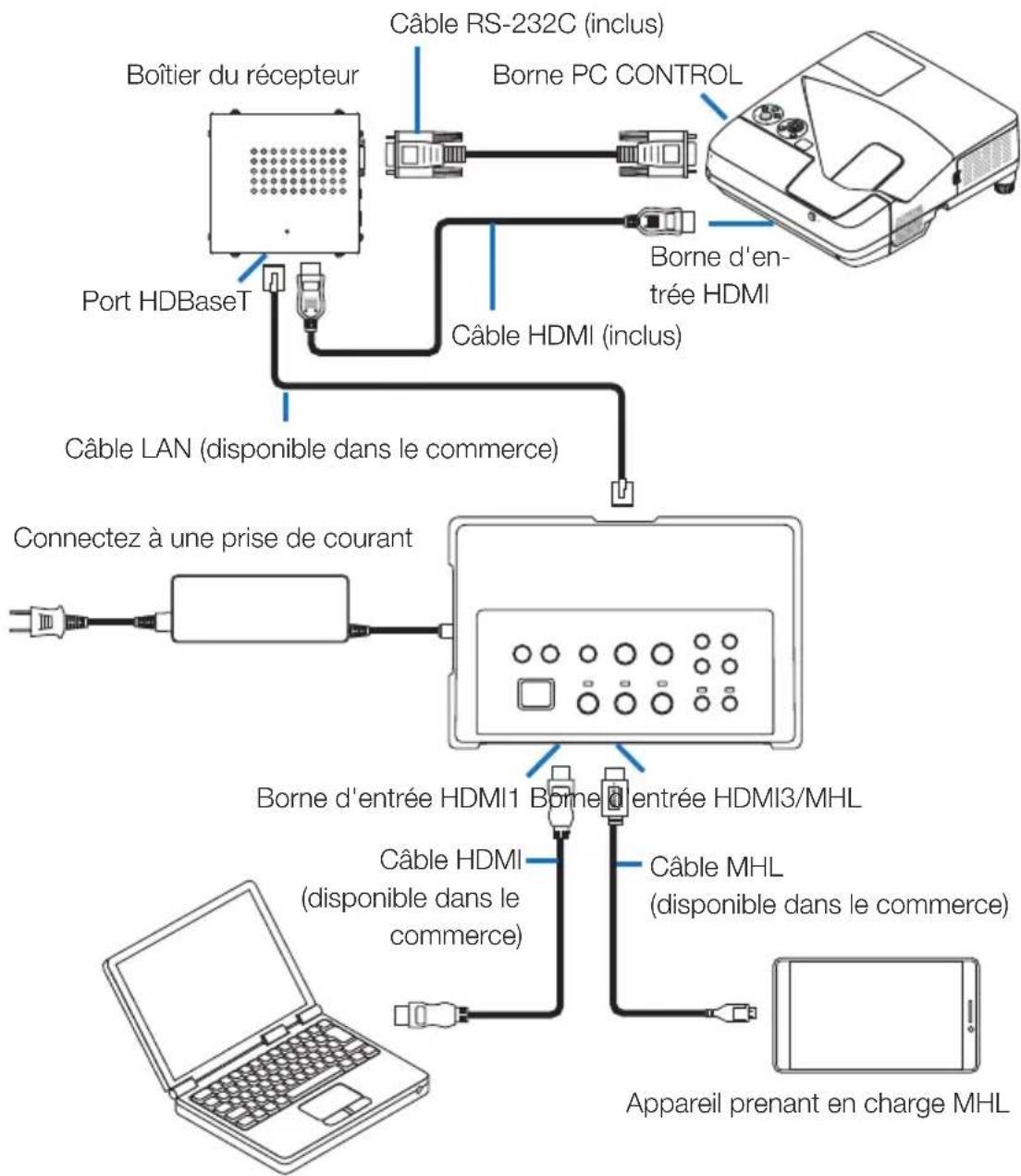

5-1. Projeter l'image d'un ordinateur, etc. FRE-16

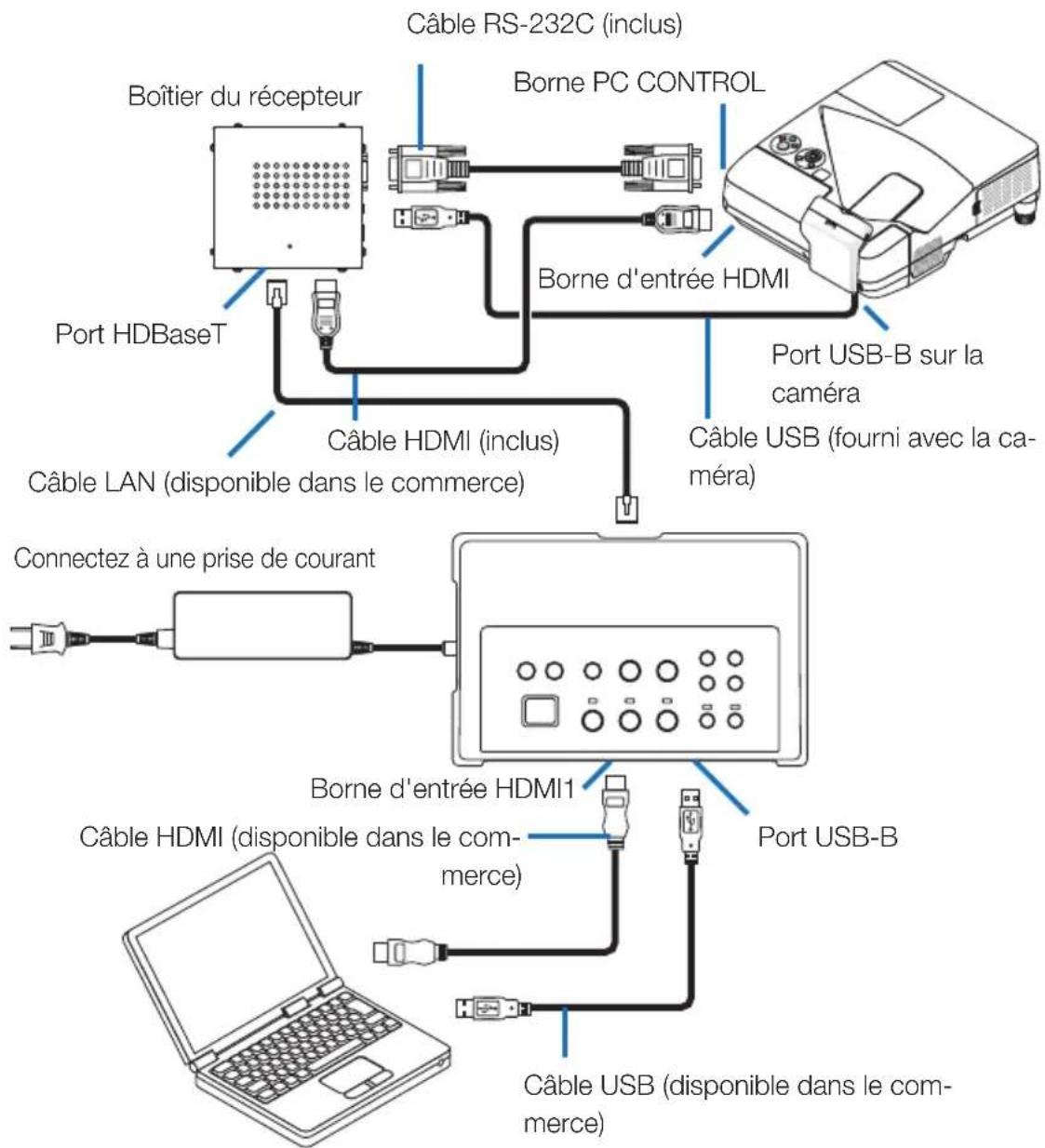

5-2. Utilisation de Interactive White Board Kit vendu séparément pour le projecteur ....FRE-21
5-3. Utilisation de l'écran tactile intégré .... FRE-22

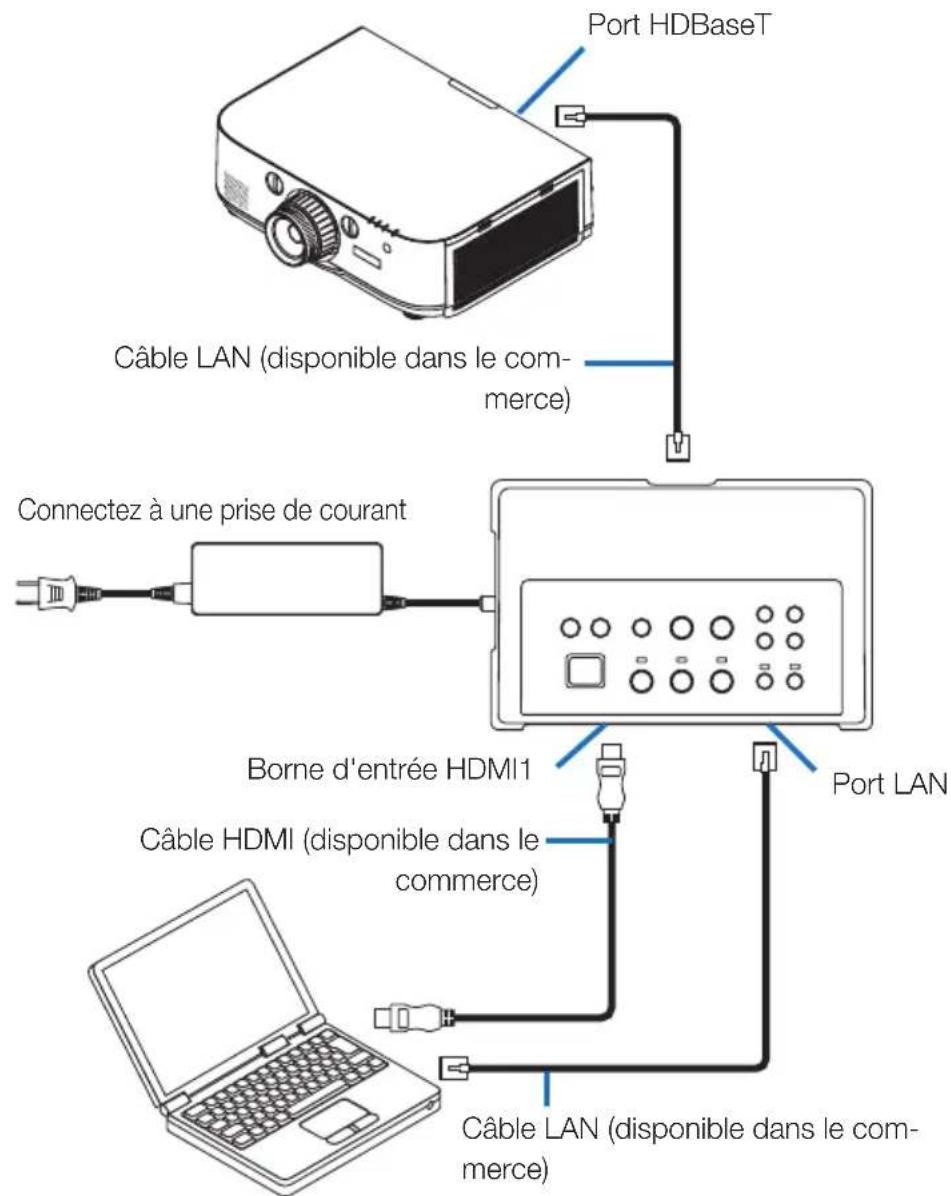

5-4. Contrôle du projecteur ou de l'écran via LAN ...... FRE-23
- Caractéristiques ....FRE-24
6-1. Sélecteur d'interface (commun à la fois pour NP01SW1 et NP01SW2). FRE-24
6-2. Adaptateur secteur (commun à la fois pour le NP01SW1 et NP01SW2)
FRE-24
6-3. Boîtier du récepteur (fourni avec le NP01SW2) ...... FRE-25
Merci beaucoup pour l'achat du sélecteur d'interface NEC de série NP01SW (NP01SW1/NP01SW2).
Ce produit est équipé de diverses bornes d'entrée et de la borne de sortie HDBaseT.
En utilisant ce produit, il est simple de connecter plusieurs appareils avec notre projecteur ou écran dans une salle de classe ou une salle de réunion. Le boîtier du récepteur est fourni avec le sélecteur d'interface pour NP01SW2.
- Ce produit possède différentes bornes d'entrée (HDMI (x 3), Mic, LAN, USB-A, USB-B, etc) et le capteur de la télécommande.
- Ce produit possède la borne de sortie HDBaseT. Ceci permet de recevoir/transmettre un signal HDBaseT depuis/vers le projecteur ou l'écran qui possède la borne d'entrée HDBaseT connectée par un câble LAN disponible dans le commerce.
* Le boîtier du récepteur est inclus avec NP01SW2, il peut être connecté avec le projecteur ou l'écran qui n'est pas équipé avec la borne d'entrée HDBaseT.
* HDBaseT est un standard de connexion pour les appareils électroménagers qui est établi par l'Alliance HDBaseT.
* Utilisez un câble de réseau local disponible dans le commerce répondant aux spécifications ci-dessous pour la connexion du port HDBaseT.
| Conditions Longueur de câble Spécifications du câble | |
| Pas de raccordement au boîtier du récepteur | Max. 100 m (Max 70 m pour transmettre le signal 4K) |
| Raccordement au boîtier du récepteur | Max. 30 m CAT6A ou sur câble STPÉpaisseur recommandée AWG23 |
(Remarque) Il peut ne pas remplir sa performance en fonction du câble.
- La borne d'entrée HDMI et le port HDBaseT sur ce produit prennent en charge HDCP.
- La borne d'entrée HDMI3 prend en charge MHL. Il peut être connecté avec smartphone ou tablette prenant en charge MHL en utilisant un câble MHL disponible dans le commerce.
- Ce produit peut être connecté avec le kit Interactive Whiteboard pour les projecteurs NEC.

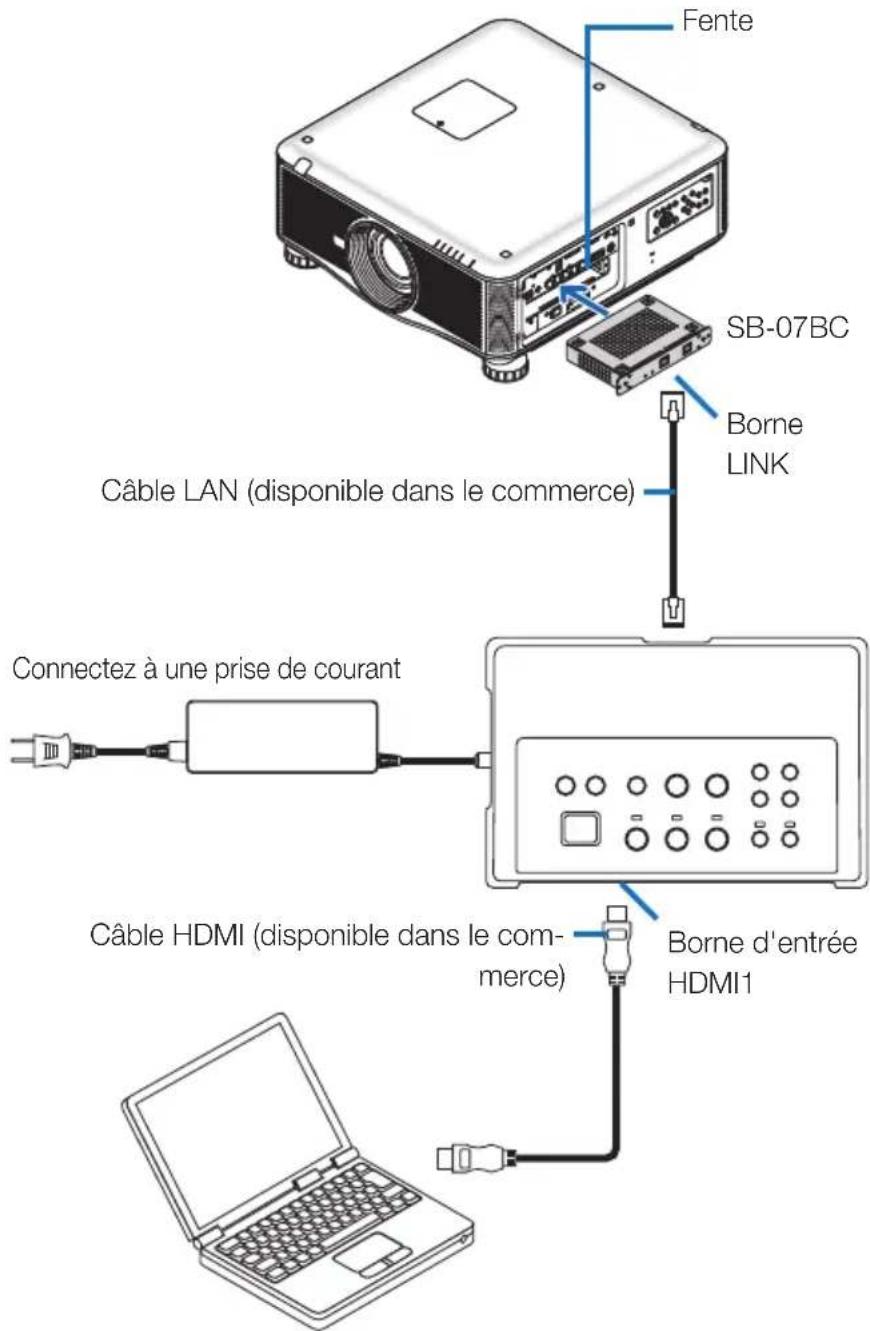

- Pour les projecteurs ou écrans équipés dans la fente, cela peut être un signal d'entrée HDBaseT en chargeant la carte optionnelle, SB-07BC, dans la fente et se connecter avec ce produit par un câble LAN disponible dans le commerce. (Le boîtier du récepteur n'est pas nécessaire.)
- Pour le contrôle des projecteurs et écrans pris en charge, veuillez s'il vous plaît visiter notre site internet.
REMARQUE
- Les signaux transmissibles par ce produit sont déterminés. Veuillez contrôler et régler le signal de sortie des appareils vidéos au signal pris en charge à l'avance. Veuillez vous reporter aux Spécifications à la page FRE-24 et FRE-25.
Mise au rebut de votre produit usagé
La législation européenne, appliquée dans tous les États membres, exige que les produits électriques et électroniques portant la marque (à gauche) doivent être mis au rebut séparément des autres ordures ménagères. Lors de la mise au rebut de ces produits, veuillez suivre les recommandations des autorités locales et/ou demander conseil au magasin où vous avez acheté le produit.
Après avoir mis au rebut ces produits usés, ils sont réutilisés et recyclés de manière appropriée. Cet effort nous aidera à réduire les déchets et leurs conséquences négatives sur la santé humaine ou l'environnement comme par exemple le mercure contenu dans certaines pièces à faibles doses.
La marque sur les produit électriques et électroniques ne s'appliquent qu'aux états membres actuels de l'Union Européenne.
INFORMATION IMPORTANTE
Bouton SETUP sur ce produit
- Après l'achèvement de la connexion entre ce produit et le projecteur ou l'écran, assurez-vous d'appuyer sur le bouton SETUP sur ce produit une fois au début.
Pour plus de détails sur le bouton SETUP, veuillez vous reporter à la page FRE-9.
Veuillez vous rappeler d'effectuer les étapes suivantes 1 à 4 avant d'appuyer sur le bouton SETUP.
(1) Allumez chaque appareil connecté avec ce produit.
(2) Sélectionnez la borne d'entrée sur le projecteur ou l'écran pour ce produit.
(3) Appuyez sur un bouton de borne entre la borne d'entrée HDMI 1, 2 et 3 à partir de laquelle l'image que vous souhaitez afficher sera transmise. L'image sera affichée sur le projecteur ou l'écran. Ce n'est pas important s'il est en état de non signal.
(4) Appuyez sur le bouton SETUP sur ce produit.
Pendant que le fonctionnement SETUP est en cours, tous les indicateurs sont allumés. Lorsque le fonctionnement SETUP est terminé correctement, les indicateurs sont éteints et retournent à l'état antérieur. Si le fonctionnement SETUP n'a pas pu se terminer, tous les indicateurs sont vi-dés en 2 cycles et retournent à l'état précédent.
- En appuyant sur le bouton SETUP pour la première utilisation, chaque pression sur un bouton parmi HDMI 1, 2 et 3 change la borne d'entrée d'image sur le projecteur ou l'écran connecté pour la pro-chaine fois.
- Si le bouton SETUP n'est pas pressé, les boutons de commande peuvent ne pas fonctionner correctement.
- Les termes HDMI et HDMI High-Definition Multimedia Interface et le logo HDMI sont des marques commerciales ou des marques déposées de HDMI Licensing LLC aux États-Unis et dans d'autres pays.
HIGH-DEFINITION MULTIMEDIA INTERFACE
- HDBase™ est une marque déposée de HDBaseT Alliance.
- MHL, Mobile High-Definition Link et le logo MHL sont des marques commerciales ou dépos MHL, LLC.
- Les autres noms de produits et logos d'entreprises mentionnés dans ce mode d'emploi peuvent être des marques déposées ou commerciales de leurs propriétaires respectifs.
Précautions
(1) Toute reproduction non autorisée du contenu de ce manuel est interdite.
(2) Le contenu de ce manuel est sujet à modifications sans préavis dans le futur.
(3) Le contenu de ce manuel a été préparé avec le plus grand soin mais veuillez informer NEC si vous avez des doutes ou si vous remarquez toute erreur ou omission.
(4) Veuillez noter que NEC ne saurait être tenu pour responsable de toute réclamation pour dommages, pertes de profits, etc., causés par l'utilisation de ce produit, quel qu'en soit l'article (3) ci-dessus.
(5) NEC remplacera tous manuels présentant un classement incorrect ou des pages manquantes.
À propos des pictogrammes
Pour assurer la sécurité et afin d'utiliser le produit correctement, ce manuel d'installation utilise un certain nombre de pictogrammes pour éviter de vous blesser ainsi que d'autres personnes et également des dégâts matériels.
Les pictogrammes et leurs significations sont décrits ci-dessous. Assurez-vous de bien les avoir compris avant de poursuivre la lecture de ce manuel.
| ⚠ AVERTISSEMENT | Ne pas respecter ce pictogramme et manipuler le produit de manière erro-née peut provoquer des accident risquant de provoquer la mort ou de gra-ves blessures. |
| ⚠ MISE EN GARDE | Ne pas respecter ce pictogramme et manipuler le produit de manière erro-née peut entraîner des blessures ou des dommages aux biens environnants. |
Exemples de pictogrammes
 | Le symbole Indique qu'il est nécessaire de prendre des précautions (y compris des avertissements).Une indication précise de la mise en garde est donnée dans le symbole. |
 | Le symbole Indique des actions interdites.Une indication précise de l'action interdite est donnée dans le symbole. |
 | Le symbole ● indique des actions requises.Une indication précise de l'action requise est donnée dans le symbole. |
AVERTISSEMENT
- Consultez votre revendeur à propos de l'installation. N'essayez pas d'installer ce produit par vous-même, cela risquerait de causer des blessures.
- Alimenter ce produit tel que décrit dans ce manuel. Des connexions incorrectes peuvent entraîner un incendie ou des chocs électriques.
- L'adaptateur secteur, le cordon d'alimentation secteur et le câble inclus sont exclusifs à l'usage de ce produit. Il ne faut pas les utiliser avec d'autres produits pour des raisons de sécurité.
Il est nécessaire de brancher l'adaptateur secteur inclus à ce produit. En ce qui concerne le cordon d'alimentation, assurez-vous d'utiliser soit celui fourni, soit un cordon à double isolation répondant aux critères relatifs à la sécurité de chaque pays. Si un adaptateur secteur ou un cordon d'alimentation inadéquat est utilisé, cela risque de provoquer un incendie ou une électrocution. - Ne branchez pas ou ne débranchez pas les câbles avec les mains mouillées. Cela pourrait entraîner une électrocution.
- Si ce produit ou l'adaptateur secteur produit de la fumée, des bruits étranges ou des odeurs étranges, ou si ce produit ou l'adaptateur secteur tombe ou si le boîtier est endommagé, débranchez le cordon d'alimentation du produit de la prise de courant. Pour le boîtier du récepteur, déconnectez tous les câbles connectés. Le non-respect de cette consigne pourrait entraîner des chocs électriques. Après avoir effectué les instructions ci-dessus, contactez votre revendeur pour la réparation.
- Ne retirez pas ou n'ouvrez pas le boîtier de ce produit ou de l'adaptateur secteur. De plus, n'essayez pas de le réparer ou de le modifier vous-même. Cela pourrait causer un incendie ou des chocs électriques. Pour les inspections internes, réglages ou réparations, contactez votre revendeur.
- Manipulez les câbles avec une très grande prudence. Des câbles endommagés peuvent entraîner un incendie ou des chocs électriques.
- Ne placez pas d'objets lourds sur les câbles.
- Ne placez pas de projecteurs ou d'écrans sur les câbles.
- Ne couvrez pas les câbles avec des tapis, etc.
- Ne rayez pas ni ne modifiez pas les câbles.
- Ne pliez pas excessivement, ne tordez pas ou ne tirez pas sur les câbles.
- Ne chauffez pas les câbles.
Si un câble est endommagé (fils exposés, fils cassés, etc.), contactez votre revendeur.
- N'utilisez pas dans des endroits sujets à l'humidité ou à l'eau tels que décrits ci-dessous. Egalement, n'utilisez pas de récipients remplis de liquide au-dessus du produit. Le non-respect de cette consigne pourrait entraîner des chocs électriques.
- N'utilisez pas sous la pluie ou la neige, à la plage ou en bord de mer.
- N'utilisez pas dans les salles de bains ou les cabines de douche.
- Ne placez pas de vases ou de pots de fleurs sur le dessus du produit.
- Ne placez pas de verres, produits cosmétiques ou chimiques sur le dessus du produit.
Si des corps étrangers, de l'eau, etc., pénètrent l'intérieur du produit, débranchez immédiatement le cordon d'alimentation. Pour le boîtier du récepteur, déconnectez tous les câbles connectés. Après avoir débranché le cordon d'alimentation, contactez votre revendeur.
- N'utilisez pas dans les conditions décrites ci-dessous. Le non-respect de cette consigne pourrait entraîner des chocs électriques.
- Sur les tables branlantes, les surfaces inclinées ou sur d'autres endroits instables.
- Près de chauffages ou dans des endroits avec de fortes vibrations.
- À l'extérieur ou dans des endroits humides ou poussiéreux.
- Dans des endroits exposés à la suie ou à la vapeur.
- Près de plaques de cuisson ou humidificateurs.
- En cas de tonnerre, ne touchez pas la prise d'alimentation. Cela pourrait entraîner une électrocution.
MISE EN GARDE
- Connectez le port HDBaseT de ce produit et le port LAN à un réseau sur lequel il n'y a pas de risque de surtension. La surtension appliquée au port HDBaseT ou au port LAN peut entraîner des chocs électriques.
- Le port LAN de ce produit ne prend pas en charge PoE. Le raccordement du port LAN de ce produit à un réseau fournissant une puissance électrique peut entraîner des dommages ou une combustion.
- Utilisez dans un endroit bien ventilé. N'obstruez pas les orifices de ventilations du boîtier du récepteur. Cela pourrait entraîner une surchauffe du boîtier du récepteur, provoquant un incendie. Laissez un espace suffisant autour du produit.
Autres précautions
- Ne peut pas être utilisé pour un boîtier du récepteur HDBaseT autre que celui fourni. Ce produit est disponible exclusivement pour le boîtier du récepteur inclus.
- Utilisez le câble HDMI et le câble RS-232C fournis pour connecter le boîtier du récepteur et l'appareil d'affichage.
- Ce produit ne prend en charge uniquement la connexion un-à-un à l'aide du port HDBaseT du projecteur, de l'écran ou du boîtier du récepteur. Le port HDBaseT du produit ne prend pas en charge la connexion avec plusieurs appareils à l'aide d'un hub, etc.
- Ne faites pas passer le câble LAN disponible dans le commerce utilisé pour la connexion entre ce produit et un projecteur, un écran ou le port HDBaseT boîtier du récepteur à l'extérieur.
- N'installez pas et ne rangez pas ce produit dans les cas ci-dessous. Le non-respect de cette consigne risque de causer un dysfonctionnement.
- Dans des champs magnétiques puissants
- Dans un environnement de gaz corrosif
- Lors du déplacement de ce produit, déconnectez d'abord tous les câbles connectés. Le non-respect de cette consigne pourrait causer des dommages.
- Assurez-vous d'éteindre ce produit avant de connecter/déconnecter le câble LAN sur le port HDBaseT de ce produit.
Le non-respect de cette consigne pourrait causer des dommages.
• Lors de la mise au rebut du produit
Lors de la mise au rebut de ce produit, veuillez d'abord consulter votre revendeur ou les autorités locales.
DOC Avis de conformation (pour le Canada uniquement)
Cet appareil numérique de la classe B est conforme a la norme NMB-003 du Canada.

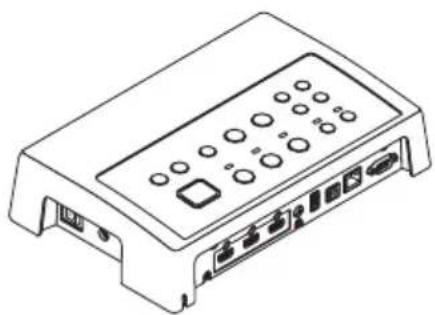

Commun à la fois pour le NP01SW1 et NP01SW2
□ Corps du sélecteur d'interface
□ Adaptateur secteur (3N10206□) 1
□ Unité à monter (pour l'unité principale : grand) (24H8241□) 1
□ Unité à monter (pour l'unité principale : petit) (24H8242□) 1
□ Unité à monter (pour le mur) (24H8240□) 1
□ Cordon d'alimentation (États-Unis : 7N080245/UE : 7N080031) 2
□ Unité à monter (pour l'adaptateur secteur) (24H8244□) 1
Le NP01SW2 comprend en outre les éléments suivants :
□ Boîtier du récepteur (NP01R) 1
□ Câble HDMI (7N960240) 1
□ Câble RS-232C (7N960241) 1
□ Unité à monter (24H8243□) 1
□ Vis de montage (M3) 1
À titre de référence
- Si des accessoires devraient être manquants ou endommagés, contactez votre revendeur.
- Les accessoires peuvent être légèrement différents des illustrations de ce manuel mais cela ne constitue pas un problème en termes d'aspect pratique.
2. Nomenclature

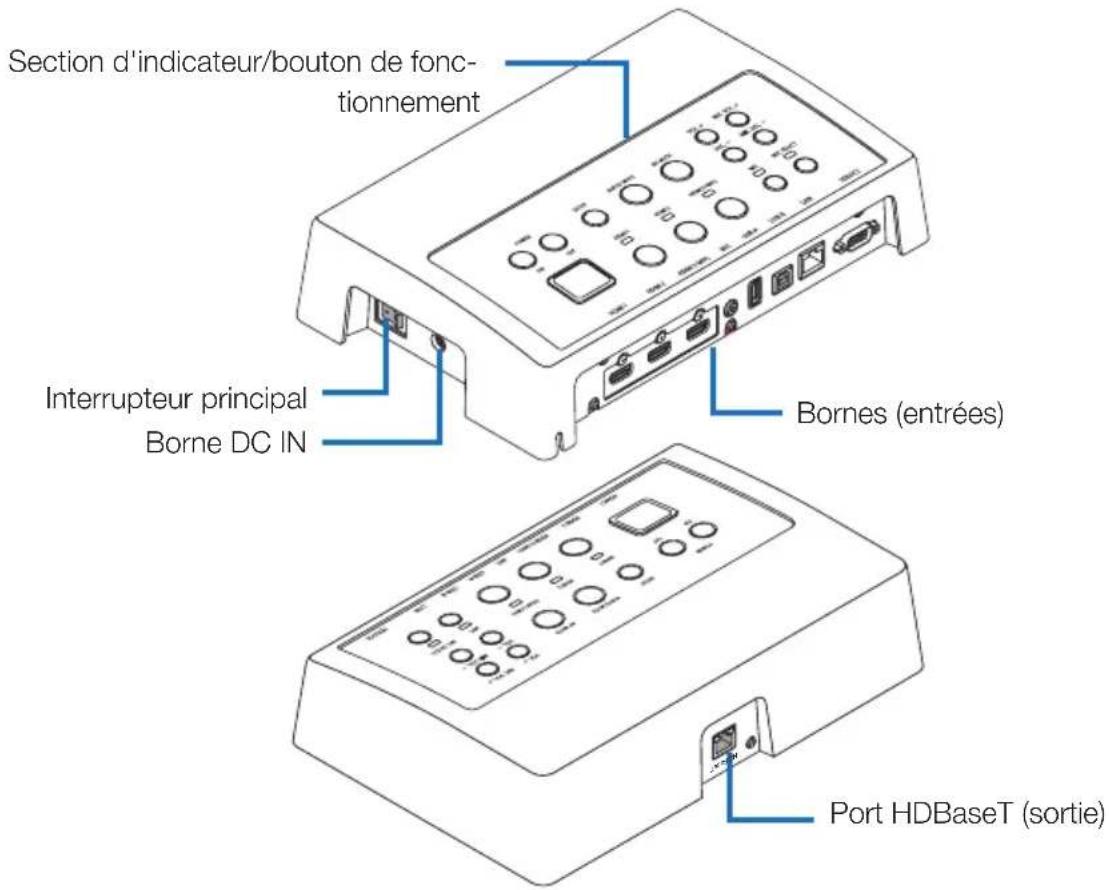

2-1. Sélecteur d'interface


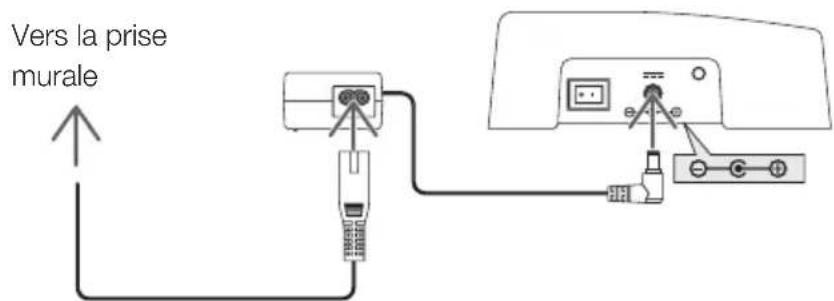

Connectez l'adaptateur secteur fourni.
Connectez le sélecteur d'interface, l'adaptateur secteur, le cordon d'alimentation et la prise électrique en toute sécurité.
Allume et éteint l'alimentation du sélecteur d'interface.
Attention :
- Immédiatement après avoir allumé l'interrupteur d'alimentation principal, tous les indicateurs pour les boutons de fonctionnement deviennent rouge.
Alors que les indicateurs passent en rouge, les boutons de fonctionnement deviennent indisponibles.
Port HDBaseT (sortie)
Connectez un câble LAN disponible dans le commerce ici.
Connectez soit avec le projecteur/écran équipé du port HDBaseT soit avec le boîtier du récepteur ici.

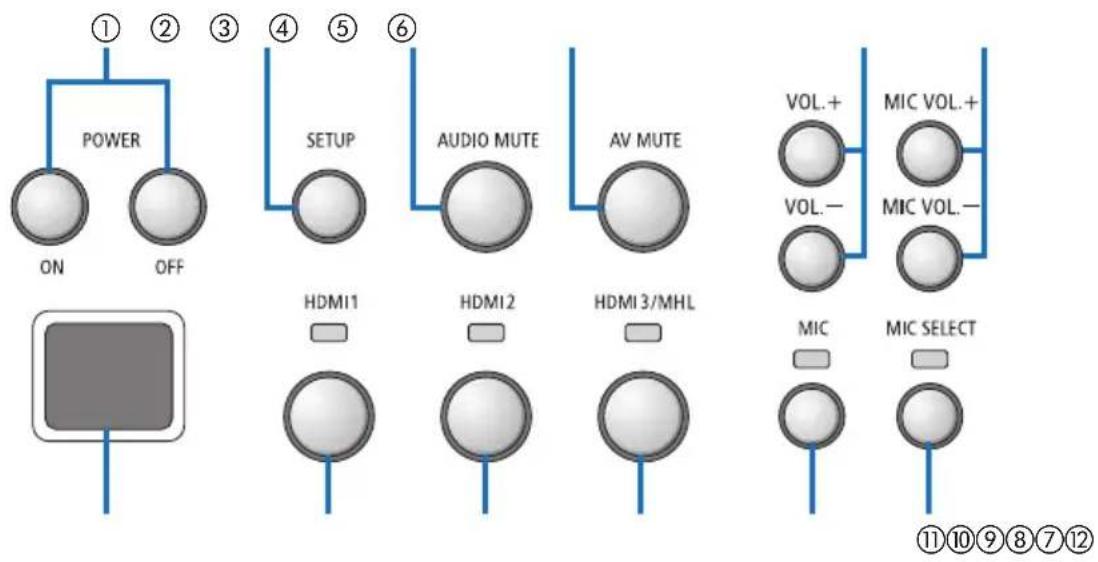

Section d'indicateur/bouton de fonctionnement
① Bouton POWER ON/OFF (appuyez longtemps pour mettre sur OFF)
Met l'alimentation du projecteur ou de l'écran connecté au sélecteur d'interface en marche et arrêt.
② Bouton SETUP (appuyez longtemps)
Enregistre les informations de la borne d'entrée de l'image connectée au sélecteur d'interface dans la mémoire du sélecteur d'interface.
REMARQUE
- Suivez les étapes décrites comme informations IMPORTANTES à la page FRE-3 et appuyez sur le bouton SETUP à la prem utilisation ou après avoir changé le projecteur ou l'écran connecté.
③ Bouton AUDIO MUTE
Met temporairement en sourdine le son du projecteur ou de l'écran connecté au sélecteur d'interface. Appuyez à nouveau pour rétablir le son.
④ Bouton AV MUTE
Éteint temporairement l'image et le son du projecteur ou de l'écran connecté au sélecteur d'interface. Appuyez à nouveau pour rétablir le son.
⑤ VOL. Boutons +/-
Règle le volume du projecteur ou de connecté au sélecteur d'interface.
⑥ MIC VOL. Boutons +/-
Règle le volume du microphone.
⑦ Bouton HDMI1
Commute l'entrée à la borne d'entrée HDMI1. L'indicateur clignote pendant que le lien HDBaseT est en cours, puis se rallume lorsque le processus du lien est correctement terminé.
⑧ Bouton HDMI2
Commute l'entrée à la borne d'entrée HDMI2. L'indicateur clignote pendant que le lien HDBaseT est en cours, puis se rallume lorsque le processus du lien est correctement terminé.
@ Bouton HDMI3/MHL
Commute l'entrée à la borne d'entrée HDMI3/MHL. L'indicateur clignote pendant que le lien HDBaseT est en cours, puis se rallume lorsque le processus du lien est correctement terminé.
⑩ Bouton MIC
Commute le son à partir de HDMI ou du microphone.
Lorsque le son du microphone est sélectionné, l'indicateur s'allume.
⑪ Bouton MIC SELECT
Commute le type de microphone connecté (microphone à condensateur ou microphone dynamique).
Lorsque le type de microphone à condensateur est sélectionné, l'indicateur s'allume.
⑫ Capteur de télécommande
(Non disponible lorsque le boîtier du récepteur est connecté.)
Reçoit le signal infrarouge de la télécommande.
À titre de référence
- L'état des boutons HDMI1, 2, et 3, MIC, MIC SELECT, et MIC VOL. Les boutons +/- sont stockés dans la mémoire même lorsque l'alimentation du sélecteur d'interface est éteinte.
- Suivez les étapes ci-dessous pour réinitialiser ce produit aux paramètres d'usine par défaut.
(1) Coupez l'interrupteur d'alimentation principale.
(2) Tout en appuyant sur le bouton POWER OFF, allumez l'interrupteur d'alimentation principale.
(3) Relâchez le bouton POWER OFF lorsque tous les indicateurs sont allumés. - L'achèvement de la réinitialisation est informé par le clignotement de tous les indicateurs.
(4) Lorsque la réinitialisation est terminée, coupez l'interrupteur d'alimentation principale.
(5) Allumez l'interrupteur d'alimentation principale à nouveau.
REMARQUE
- Pendant 5 secondes après avoir appuyé sur un des boutons sur ce produit, n'éteignez pas l'interrupteur d'alimentation principale. Si l'interrupteur d'alimentation principale est éteint dans les 5 secondes après avoir appuyé sur un des boutons, les valeurs enregistrées peuvent être initialisées.

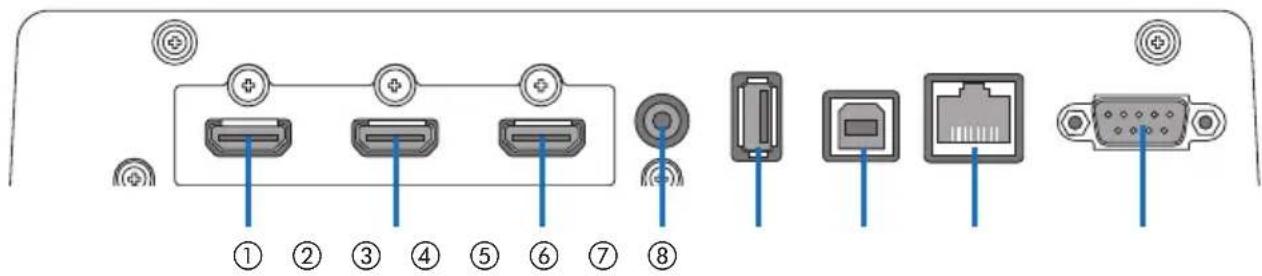

① borne d'entrée HDMI1
Connectez-le à la borne de sortie HDMI d'un ordinateur ou d'un appareil d'image.
② borne d'entrée HDMI2
Connectez-le à la borne de sortie HDMI d'un ordinateur ou d'un appareil d'image.
③ borne d'entrée HDMI3/MHL
Connectez-le à la borne de sortie HDMI d'un ordinateur ou d'un appareil d'image. Ou connectez un appareil qui prend en charge la norme MHL.
④ borne d'entrée MIC
Connectez un microphone.
⑤ port USB-A
(Ceci peut être utilisé lorsque le boîtier du récepteur est connecté.)
Connectez un périphérique de stockage USB ici lors de l'utilisation principalement de la fonction VIEWER du projecteur.
⑥ port USB-B
(Ceci peut être utilisé lorsque le boîtier du récepteur est connecté.)
Connectez-le au port USB-A de l'ordinateur lors de l'utilisation principalement de la fonction USB Display ou Interactive White Board Kit.
⑦ port LAN
(Ceci ne peut pas être utilisé lorsque le boîtier du récepteur est connecté.)
Connectez-le au port LAN de l'ordinateur. Utilisez ceci pour contrôler le projecteur ou l'écran à partir de l'ordinateur.
⑧ borne SERVICE
Cette borne est pour le service uniquement. (Non disponible pour les utilisateurs)
REMARQUE
- Sur le sélecteur d'interface, les ports USB-A et USB-B ne peuvent pas être utilisés simultanément. La sélection du port USB-A ou USB-B ne peut être effectuée par l'interrupteur du sélecteur sur le boîtier du récepteur (voir ⑥ à la page suivante).
2-2. Boîtier du récepteur (fourni avec le NP01SW2)
[Côté gauche] [Côté droit]
① Port (entrée) HDBaseT
Connectez ceci au port (sortie) HDBaseT du sélecteur d'interface à l'aide d'un câble LAN disponible dans le commerce.
② Borne de sortie HDMI
Connectez-le à la borne d'entrée HDMI sur le projecteur ou l'écran à l'aide du câble HDMI inclus.
③ port USB-B
Connectez-le au port USB-A du projecteur à l'aide d'un câble USB disponible dans le commerce pour l'utilisation principale de la fonction VIEWER du projecteur.
④ port USB-A
Connectez-le au port USB-B du projecteur à l'aide d'un câble USB disponible dans le commerce pour l'utilisation principale de la fonction Interactive White Board Kit ou USB Display du projecteur.
⑤ Borne PC CONTROL
Connectez-la à la borne PC CONTROL du projecteur ou à la borne RS-232C de l'écran à l'aide du câble RS-232C inclus.
⑥ Interrupteur du sélecteur USB-A/USB-B
Utilisez ceci pour sélectionner le port USB-A ou USB-B sur le boîtier du récepteur. Un seul port (USB-A ou USB-B) est disponible sur le boîtier du récepteur.
Assurez-vous d'effectuer l'opération de commutation lorsque ce produit est en état d'arrêt.
Utilisez un long bâton pour la commutation de/vers USB-A/USB-B.
| Interrupteur de sélecteur (6) | Sélecteur d'interface Boîtier du récepteur | |
| USB-A | USB-A : Inactif USB-A : Actif | |
| USB-B : Actif USB-B : Inactif | ||
| USB-B | USB-A : Actif USB-A : Inactif | |
| USB-B : Inactif USB-B : Actif |
3. Montage du sélecteur d'interface sur un mur
Montez l'unité à monter à deux endroits sur la surface arrière de l'unité principale et sur le mur où l'unité principale doit être fixée. De plus, utilisez l'unité à monter pour monter l'adaptateur secteur sur le mur.
[À propos des vis]
- Utilisez les 5 vis fournies avec le sélecteur d'interface (M3). Avec le NP01SW2, une vis de plus (M3) est fournie pour l'utilisation avec le boîtier du récepteur.
- En plus des vis ci-dessus, préparez 8 pcs de vis ∅4 disponible dans le commerce afin de monter le sélecteur d'interface sur le mur.
REMARQUE
- Préparez ^2 4 vis qui possèdent une durabilité suffisante pour soutenir 1,4 kg (3,1 bls) du sélecteur d'interface.
• Utilisez le tournevis aimanté avec le cou mince pour installer le sélecteur d'interface sur le mur.
3-1. Montage du sélecteur d'interface sur un mur
(1) Fixez les unités à monter de l'unité principale (grandes et petites) sur la surface arrière de l'unité principale.
Fixez à l'aide de 3 des vis fournies (M3).
(2) Fixez l'unité à monter au mur au mur sur lequel le sélecteur d'interface doit être fixé.
Fixez à l'aide de 4 pcs de ∅4 vis disponibles dans le commerce.
Faites glisser le sélecteur d'interface vers le bas afin de l'attraper sur les supports muraux de l'unité à monter au mur.
Utilisez 2 pcs des vis fournies (M3).
(1) Montez l'adaptateur secteur sur l'unité à monter et fixez-le sur le mur à l'aide de 4 vis disponibles dans le commerce (∅4).
4. Montage du boîtier du récepteur sur l'unité à monter au plafond ou sur un mur (pour le NP01SW2)
Pour le raccordement du boîtier du récepteur sur le projecteur, fixez le boîtier du récepteur sur l'unité à monter au plafond du projecteur. Dans le cas où l'unité à monter au plafond n'est pas utilisée ou que vous souhaitez connecter le boîtier du récepteur à un écran, fixez-le à un mur près de l'appareil. Préparez 1 pc de vis ∅4 disponible dans le commerce pour fixer le boîtier du récepteur à un mur.
REMARQUE
- Préparez des vis ^2 4 disponibles dans le commerce qui possèdent une durabilité suffisante pour soutenir 0,5 kg (1,1 lbs) du boîtier du récepteur.
4-1. Fixation de l'unité à monter au boîtier du récepteur
(1) Fixez l'unité à monter sur le boîtier du récepteur à l'aide de la vis fournie (M3).
4-2. En cas de fixation du boîtier du récepteur à l'unité à monter au plafond
(1) Lors du montage de l'unité à monter au plafond pour le projecteur, fixez l'unité à monter au plafond et le boîtier du récepteur ensemble par une vis.
Exemples de fixation
4-3. En cas de fixation du boîtier du récepteur sur un mur
(1) Pour fixer le boîtier du récepteur sur un mur, utilisez une vis ∅4 disponible dans le commerce.
5. Exemples de connexion d'appareils
5-1. Projeter l'image d'un ordinateur, etc.
Connexion à un projecteur ou écran équipé du port HDBaseT
REMARQUE
• Utilisez un câble MHL (disponible dans le commerce) qui soit conforme aux normes.
Utiliser un câble non conforme aux normes peut conduire à des incendies, des blessures ou des dommages aux alentours lorsque vous rechargez l'appareil compatible MHL.
- Si un convertisseur/adaptateur MHL-HDMI (disponible dans le commerce) est utilisé pour la connexion, la fonction de charge de la batterie et les fonctions de la télécommande peuvent ne pas fonctionner.
- Si l'image n'est pas correctement affichée, déconnectez et reconnectez le câble MHL.
- L'image peut ne pas s'afficher correctement en fonction du type de smartphone ou tablette, ses réglages, etc.
- Lorsque le boîtier du récepteur n'est pas connecté, les ports USB-A et USB-B du sélecteur d'interface ne peuvent pas être utilisés.
À titre de référence
• L'appareil compatible MHL ne peut pas être chargé dans les cas ci-dessous.
- Lorsque l'appareil prenant en charge MHL n'a plus de batterie
- Lorsque la consommation d'énergie est supérieure à la quantité d'énergie fournie
Connexion à un projecteur ou écran non équipé du port HDBaseT
Connectez le boîtier du récepteur inclus avec le NP01SW2.
Connexion à un ordinateur non équipé de la borne de sortie HDMI
- Utilisez la fonction USB Display du projecteur. Connexion non prise en charge avec les écrans.
Certains modèles ne sont pas équipés de la fonction USB Display. Consultez votre manuel de l'utilisateur ou le site internet NEC pour voir si votre projecteur est équipé avec la fonction USB Display. - Connectez le boîtier du récepteur inclus avec le NP01SW2.
IMPORTANT
- Pour l'utilisation avec la fonction USB Display, commutez l'interrupteur du sélecteur USB-A/USB-B du boîtier du récepteur sur « USB-A » avant de connecter le câble.
REMARQUE
- Le passage à la fonction USB Display peut être effectué avec Image Express Utility Lite lancé sur un ordinateur.
Pour le passage à la fonction USB Display à l'aide de la télécommande du projecteur, utilisez la télécommande en la pointant vers le capteur de la télécommande sur le projecteur. Lorsqu'un boîtier du récepteur est connecté, le capteur de la télécommande du sélecteur d'interface n'est pas disponible. - Lorsque des ordinateurs sont connectés à la fois à la borne d'entrée HDMI du sélecteur d'interface et au port USB-B, l'écran de l'ordinateur connecté à un port USB-B est affiché directement après que l'alimentation du sélecteur d'interface soit activée.

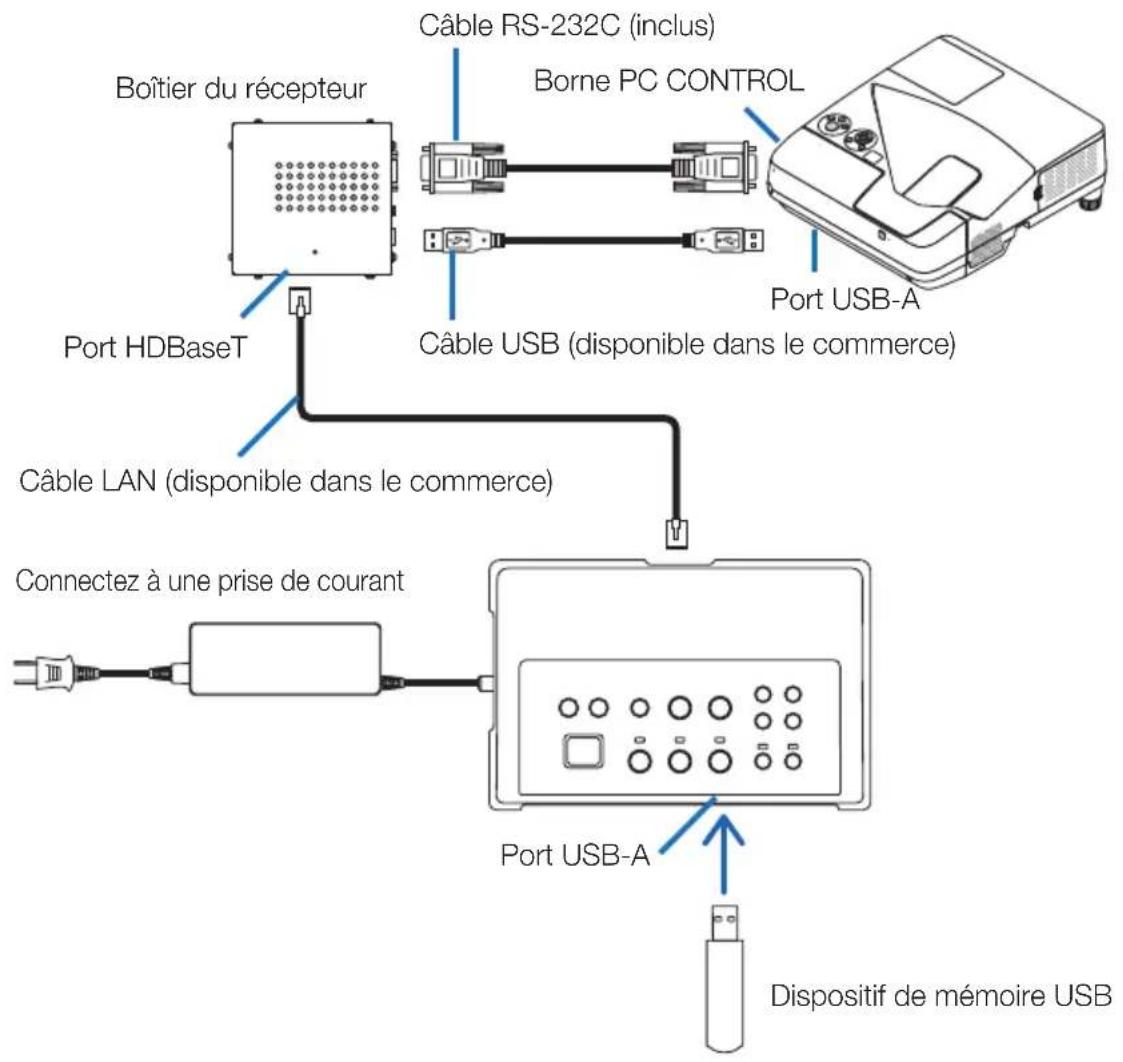

Utilisation de la fonction VIEWER sur le projecteur à l'aide de ce produit avec la clé USB
- Connexion non prise en charge avec les écrans. Certains modèles ne sont pas équipés de la fonction VIEWER. Consultez votre manuel de l'utilisateur ou le site internet NEC pour voir si votre projecteur est équipé avec la fonction VIEWER.
- Connectez le boîtier du récepteur inclus avec le NP01SW2.
IMPORTANT
- Pour l'utilisation avec la fonction VIEWER, commutez l'interrupteur du sélecteur boîtier du récepteur sur « USB-B » avant de connecter le câble.
REMARQUE
- Utilisez la télécommande du projecteur pour commuter sur la fonction VIEWER. Le capteur de la télécommande du sélecteur d'interface n'est pas disponible lorsqu'un boîtier du récepteur est connecté, utilisez donc la télécommande en la pointant vers le capteur de télécommande du projecteur.
Connexion à un projecteur ou écran avec la carte optionnelle SB-07BC insérée dans sa fente
- Lorsque le boîtier du récepteur n'est pas connecté, les ports USB-A et USB-B du sélecteur d'interface ne sont pas disponibles.
- Les boutons mentionnés ci-dessous sur ce produit ne sont pas disponibles lorsque le projecteur chargé SB-07BC est connecté avec ce produit.
5-2. Utilisation de Interactive White Board Kit vendu séparément pour le projecteur
Connectez le boîtier du récepteur inclus avec le NP01SW2.
IMPORTANT
- Pour l'utilisation avec la fonction White Board Kit, commutez l'interrupteur du sélecteur USB-A/USB-B du boîtier du récepteur sur « USB-A » avant de connecter le câble.
REMARQUE
- La fonction USB Display est indisponible lorsque Interactive White Board Kit (vendu séparément) est connecté.
- Veuillez connecter le câble USB au port USB-B sur le projecteur pour utiliser le stylet qui est contrôlé par le logiciel IWB installé sur l'ordinateur qui se connecte avec le projecteur qui possède la fonction intégrée Interactive White Board comme NP-UM352W.
Dans ce cas, cochez REMOTE PEN dans PEN SETTINGS sur le menu APPS du projecteur.
5-3. Utilisation de l'écran tactile intégré
Connectez le boîtier du récepteur inclus avec NP01SW2 comme 5-2 Utilisation de Interactive White Board Kit vendu séparément pour le projecteur décrit sur la page précédente.
IMPORTANT
- Pour l'utilisation de l'écran tactile intégré, commutez l'interrupteur du sélecteur USB-A/USB-B du boîtier du récepteur sur « USB-A » avant de connecter le câble.
Pour la connexion entre l'écran tactile intégré et le boîtier du récepteur, assurez-vous d'utiliser les câbles énumérés ci-dessous comme pour 5-2. Utilisation de Interactive White Board Kit vendu séparément pour le projecteur décrit sur la page précédente.
• Câble HDMI (inclus)
• Câble RS-232C (inclus)
• Câble USB (Fourni avec l'écran tactile intégré)
5-4. Contrôle du projecteur ou de l'écran via LAN
REMARQUE
- Lorsqu'un boîtier du récepteur est connecté, le projecteur ou l'écran ne peut pas être contrôlé via LAN.
6-1. Sélecteur d'interface (commun à la fois pour NP01SW1 et NP01SW2)
| Bornes d'entrées | HDMI | Connecteur HDMI de type A ×3[Entrées vidéo]Couleur profonde : 8/10/12-bits pris en chargeColorimétrie : RGB, YCbCr444 et YCbCr422 pris en chargeLipSync, HDCP*1, 4K et 3D pris en charge[Entrée audio]Fréquence d'échantillonnage LPCM : 32/44,1/48 kHz |
| USB-A USB type A ×1 | ||
| USB-B USB type B ×1 | ||
| LAN*2 | RJ-45 ×1, BASE-TX pris en charge | |
| Microphone Mini-jack mono × 1 | ||
| Service D-Sub à 9 broches ×1 | ||
| Bornes de sortie | HDBaseT*3 | RJ-45 × 1 |
| Tension d'alimentation | 19,5 V | |
| Consommation d'énergie | 21 W (100-240 V AC)(0,1 W dans l'état d'arrêt de l'interrupteur d'alimentation principale)* Consommation d'énergie de l'adaptateur secteur comprise | |
| 19,5 W (DC) | ||
| Dimensions extérieures | 285 (L) × 64 (H) × 187 (P) mm/11,2 (L) × 2,5 (H) × 7,4 (P) pouces | |
| Poids 1,4 kg/3,1 | Ibs | |
| Environnement d'utilisation | Température de fonctionnement | 5 - 40°C |
| Humidité de fonctionnement | 20 - 80% (sans condensation) | |
| Température de stockage | 10 - 50°C | |
| Humidité de stockage 20 - | 80% (sans condensation) | |
6-2. Adaptateur secteur (commun à la fois pour le NP01SW1 et NP01SW2)
| Numéro du modèle | AD1930 |
| Entrée 100 - 240 | V AC ± 10 % 50/60 Hz, 1,4 A |
| Sortie 19,5 V DC | 3,05 A |
6-3. Boîtier du récepteur (fourni avec le NP01SW2)
| Numéro du modèle | NP01R | |
| Borne d'entrée H | DBaseT* 3 | RJ-45 × 1 |
| Bornes de sortie | HDMI | Connecteur HDMI de type A ×1[Sorties vidéo]Couleur profonde : 8/10/12-bits pris en charge*4Colorimétrie : RGB, YCbCr444 et YCbCr422 pris en chargeLipSync, HDCP*, 4K non pris en charge, 3D pris en charge*5[Sortie audio]Fréquence d'échantillonnage LPCM : 32/44,1/48 kHz |
| USB-A USB type A ×1 | ||
| USB-B USB type B ×1 | ||
| PC control D-Sub à 9 broches ×1 | ||
| Dimensions extérieures | 126 (L) × 52 (H) × 119 (P) mm/4,9 (L) × 2,1 (H) × 4,7 (P) pouces120 (L) × 52 (H) × 113 (P) mm/4,7 (L) × 2,1 (H) × 4,5 (P) pouces (parties saillantes non comprises) | |
| Poids 0,5 kg/1,1 | Ibs | |
| Environnement d'utilisation | Température de fonctionnement | 5 - 40°C |
| Humidité de fonctionnement | 20 - 80% (sans condensation) | |
| Température de stockage | -10 - 50°C | |
| Humidité de stockage 20 - | 80% (sans condensation) | |
*1 Définition de HDCP et de la technologie HDCP
HDCP est l'abréviation de « High-bandwidth Digital Content Protection », un système des droits d'auteur dont le but est d'empêcher la copie illicite de contenus numériques envoyés via DisplayPort ou interface HDMI. Les normes HDCP sont établies et gérées par un groupe appelé Digital Content Protection, LLC.
Sur ce produit, la technologie HDCP est utilisée pour la borne d'entrée HDMI et le port HDBaseT.
Les contenus numériques qui sont protégés par les droits d'auteur en utilisant la technologie HDCP peuvent être projetés à l'aide de la borne d'entrée HDMI et du port HDBaseT de ce produit.
Cependant, les images du port d'entrée HDMI ou du port HDBaseT peuvent ne pas s'afficher en raison des changements apportés aux normes HDCP et pour d'autres raisons, même si ce produit fonctionne correctement.
*2 Le port LAN de ce produit ne prend pas en charge PoE. Le raccordement du port LAN de ce produit à un réseau fournissant une puissance électrique peut entraîner des dommages ou une combustion.
*3 Utilisez un câble LAN disponible dans le commerce du type décrit ci-dessous pour la connexion au port HDBaseT.
| État Longueur de câble Spécification du câble | |
| Non connecté au boîtier du récepteur | Max. 100 m (pour les signaux 4K, maximum 70 m) |
| Connecté au boîtier du récepteur | Max. 30 m CAT6A ou câble ST |
REMARQUE : La performance peut ne pas être satisfaisante avec certains câbles.
*4 Le signal 1080p prend en charge des signaux jusqu'à 8 bit.
D'autre part, les signaux tels que 1080i, 720p, 480p, et 480i, etc., prennent en charge des signaux jusqu'à 12 bit.
*5 Ne prend pas en charge les signaux dépassant 1080p 30 Hz et 1080i 60 Hz, etc.
