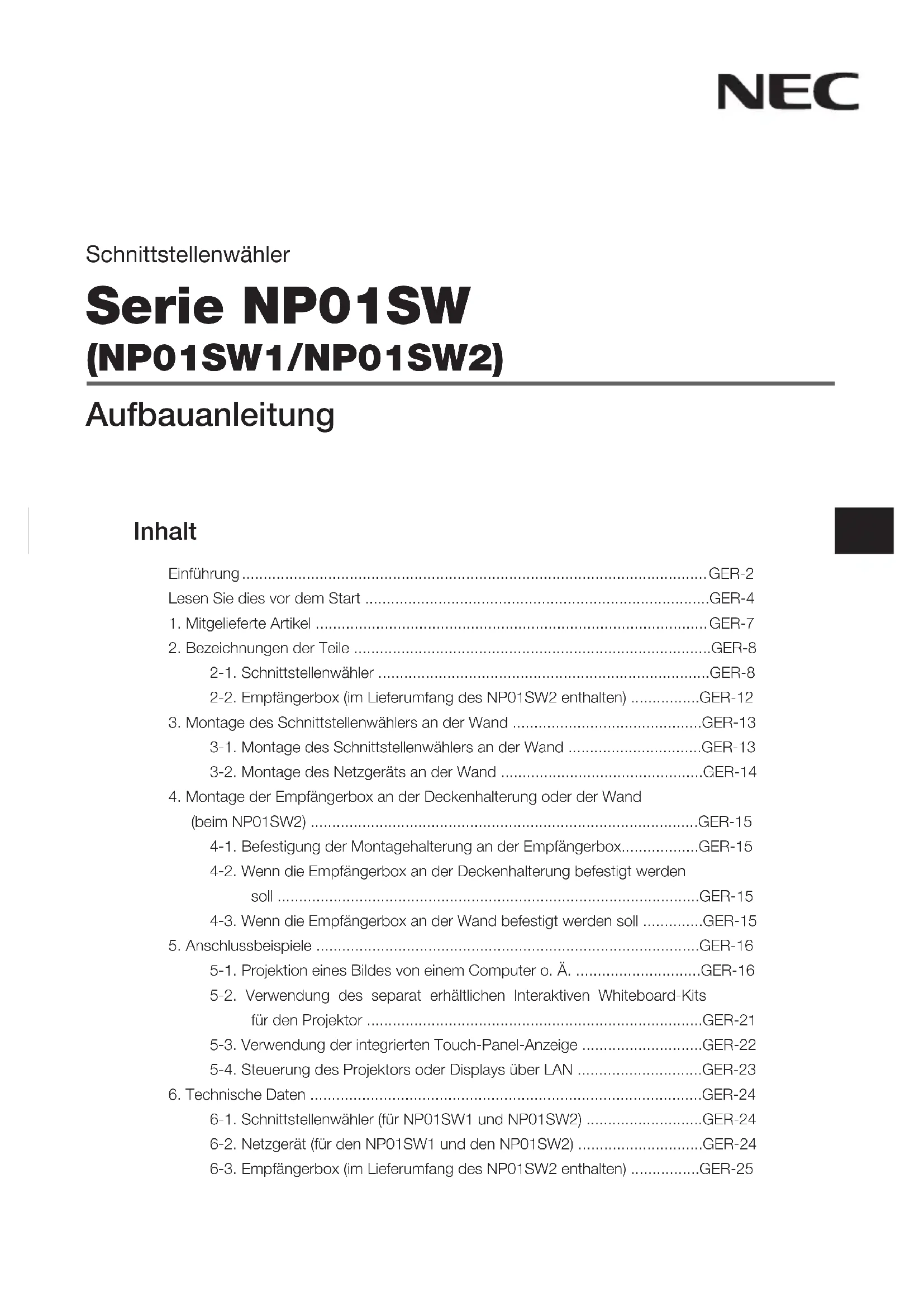

BEDIENUNGSANLEITUNG NP01SW1 NEC

Schnittstellenwähler

Lesen Sie dies vor dem Start ....GER-4

1. Mitgelieferte Artikel ....GER-7
2. Bezeichnungen der Teile ....GER-8

2-1. Schnittstellenwähler ....GER-8
2-2. Empfängerbox (im Lieferumfang des NP01SW2 enthalten) ......GER-12

1. Montage des Schnittstellenwählers an der Wand ....GER-13

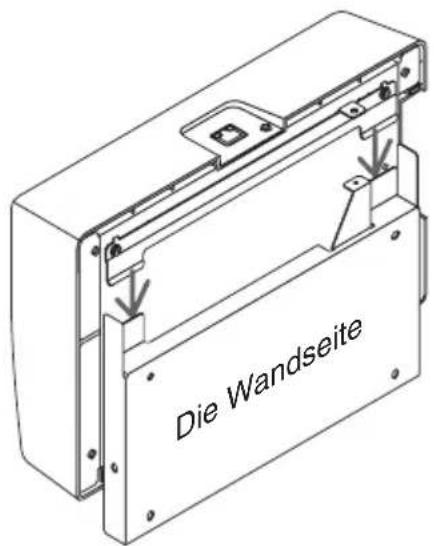

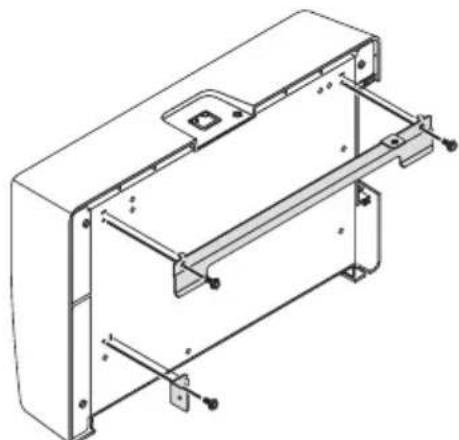

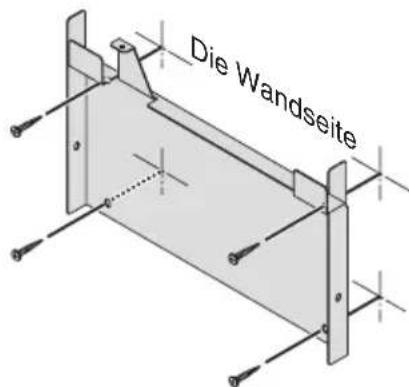

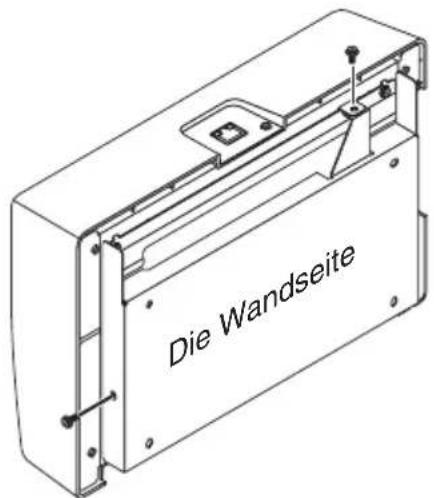

3-1. Montage des Schnittstellenwählers an der Wand ....GER-13

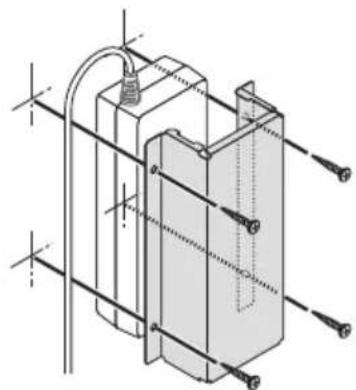

3-2. Montage des Netzgeräts an der Wand ....GER-14

1. Montage der Empfängerbox an der Deckenhalterung oder der Wand (beim NP01SW2) ....GER-15

4-1. Befestigung der Montagehalterung an der Empfängerbox......GER-15

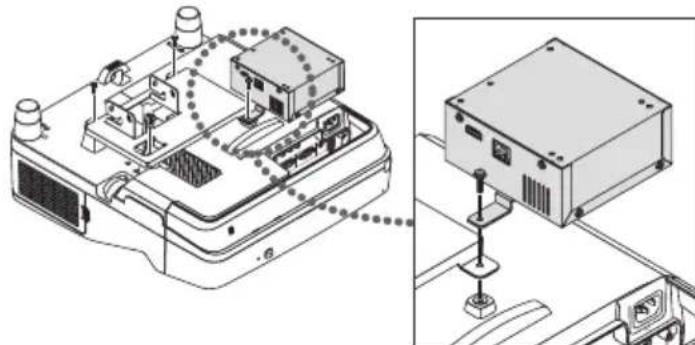

4-2. Wenn die Empfängerbox an der Deckenhalterung befestigt werden soll ....GER-15
4-3. Wenn die Empfängerbox an der Wand befestigt werden soll ....GER-15

1. Anschlussbeispiele ....GER-16

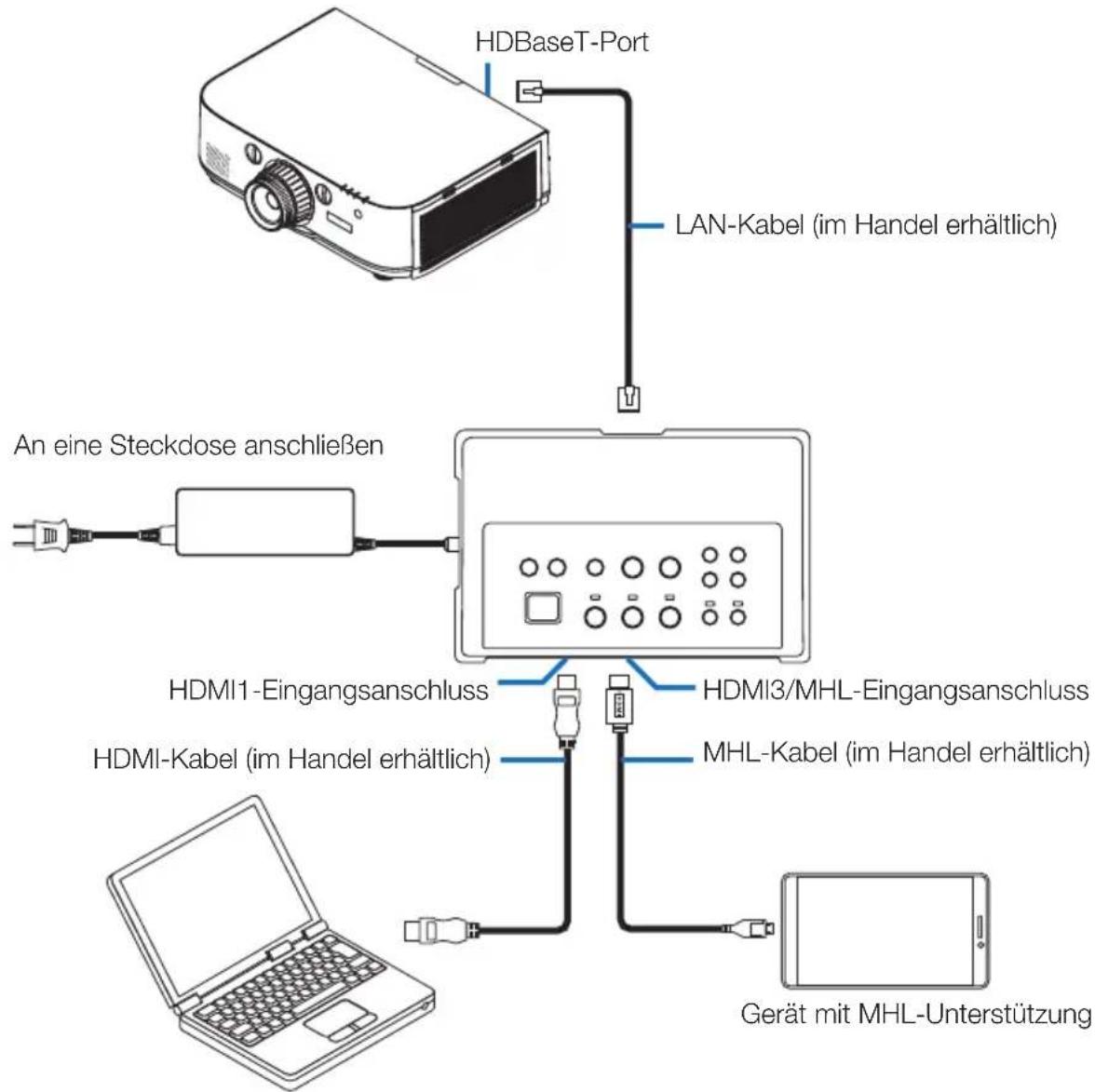

5-1. Projektion eines Bildes von einem Computer o. Ä. ....GER-16

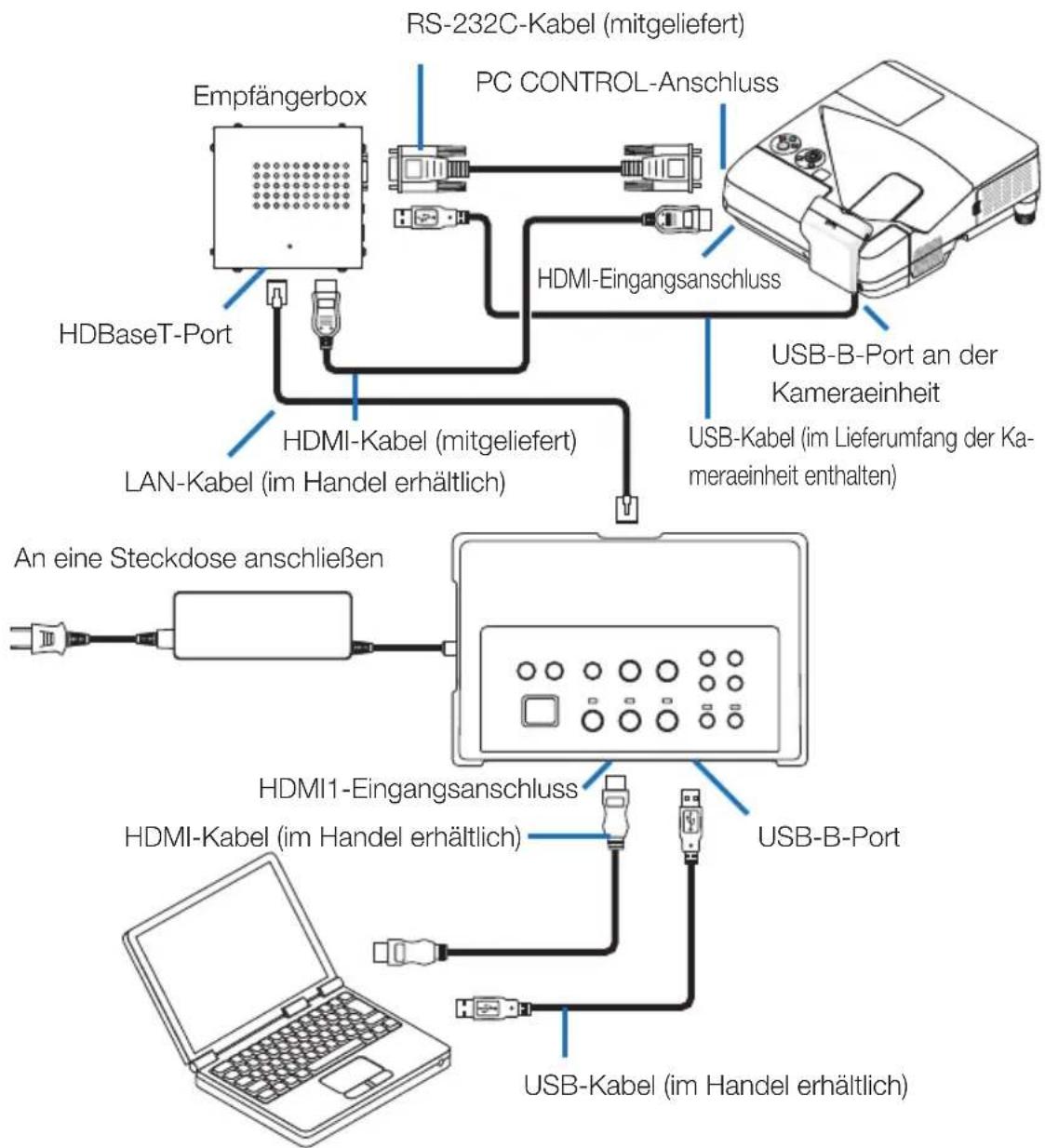

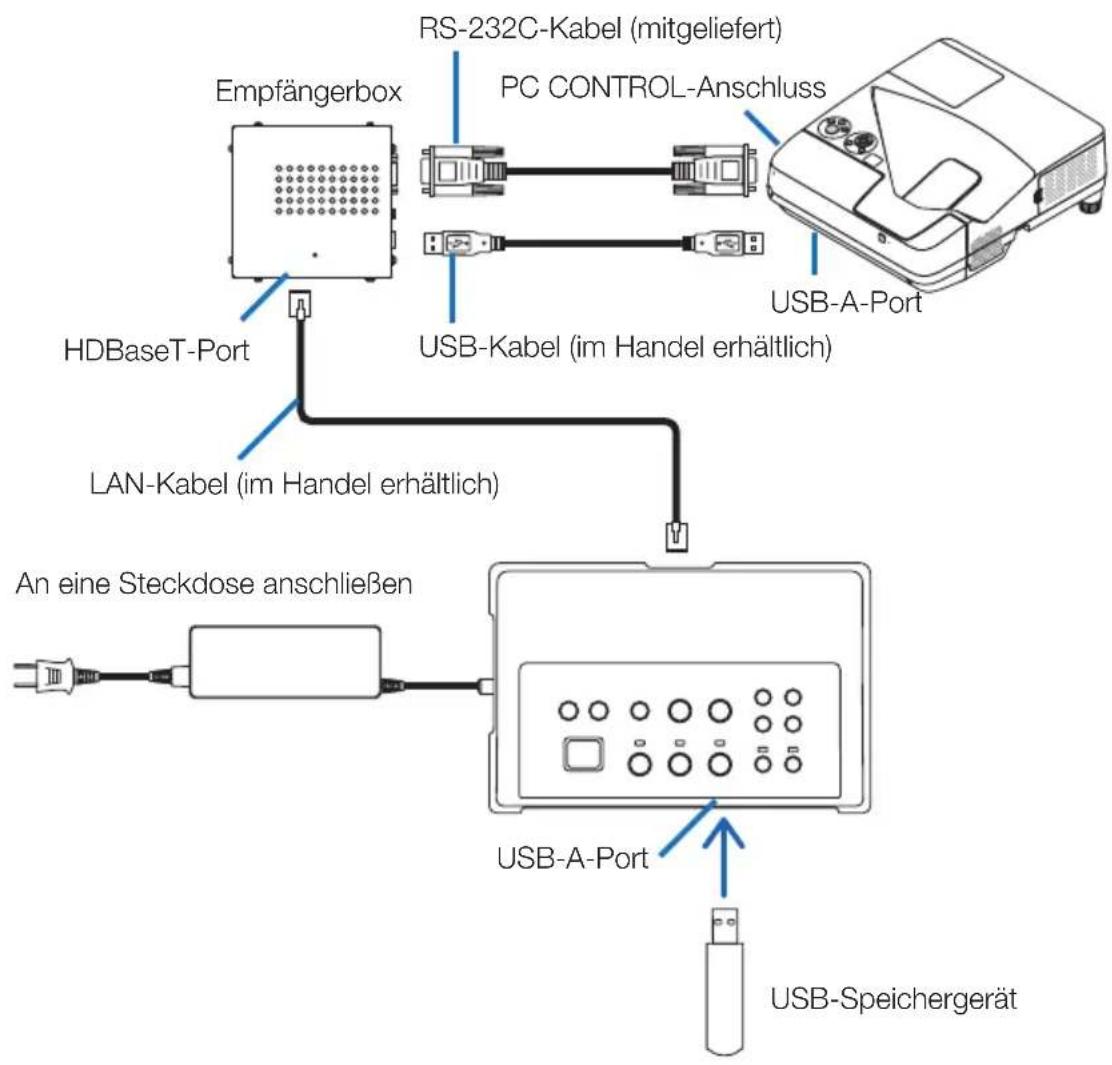

5-2. Verwendung des separat erhältlichen Interaktiven Whiteboard-Kits für den Projektor ....GER-21
5-3. Verwendung der integrierten Touch-Panel-Anzeige ....GER-22

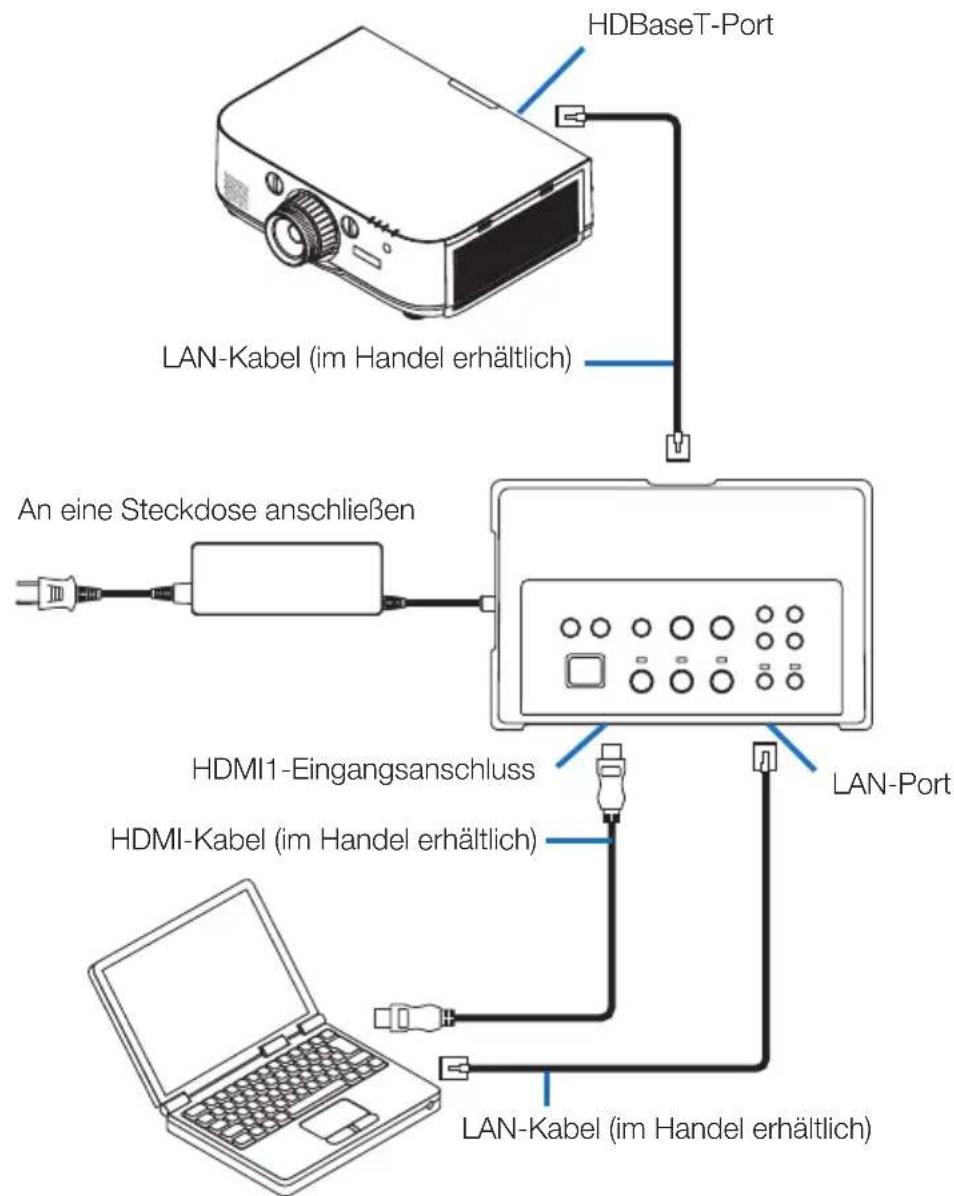

5-4. Steuerung des Projektors oder Displays über LAN ....GER-23

1. Technische Daten ....GER-24

6-1. Schnittstellenwähler (für NP01SW1 und NP01SW2) ....GER-24
6-2. Netzgerät (für den NP01SW1 und den NP01SW2) ....GER-24
6-3. Empfängerbox (im Lieferumfang des NP01SW2 enthalten) ......GER-25

Einführung

Vielen Dank für den Kauf des NEC-Schnittstellenwählers der Serie NP01SW (NP01SW1/NP01SW2). Dieses Produkt verfügt über verschiedene Eingangsanschlüsse und einen HDBaseT-Ausgangsanschluss. Mit diesem Produkt können Sie auf einfache Weise mehrere Geräte in einem Klassenzimmer oder Konferenzraum mit unserem Projektor oder Display verbinden. Die Empfängerbox wird mit dem Schnittstellenwähler für den NP01SW2 geliefert.

• Dieses Produkt verfügt über verschiedene Eingangsanschlüsse (HDMI (3×), Mic, LAN, USB-A, USB-B usw.) und einen Fernbedienungssensor.
• Dieses Produkt verfügt über einen HDBaseT-Ausgangsanschluss. Es ist in der Lage, ein HDBaseT-Signal vom/ zum Projektor oder Display zu empfangen/übertragen, wenn diese mit einem HDBaseT-Eingangsanschluss ausgestattet und mit einem handelsüblichen LAN-Kabel angeschlossen sind.
  * Die Empfängerbox ist im Lieferumfang des NP01SW2 enthalten. Sie kann an einen Projektor oder ein Display angeschlossen werden, die nicht über einen HDBaseT-Eingangsanschluss verfügen.
  * HDBaseT ist ein Verbindungsstandard für Heimgeräte, der von der HDBaseT-Allianz eingeführt wurde.
  * Verwenden Sie ein handelsübliches LAN-Kabel, das den unten stehenden Spezifikationen genügt, um den HDBaseT-Port anzuschließen.

Bedingungen Kabellänge Kabelspezifikationen
Keine Verbindung zur Empfängerbox	Max. 100 m (max. 70 m für die Übertragung eines 4K-Signals)	CAT5e oder über STP-KabelEmpfohlener Querschnitt AWG23
Verbindung zur Empfängerbox Max.	30 m CAT6A oder über STP-Kabel	Empfohlener Querschnitt AWG23

(Hinweis) Die Leistung kann aufgrund des Kabels geringer sein.

• Der HDMI-Eingangsanschluss und der HDBaseT-Port an diesem Produkt unterstützen HDCP.
- Der HDMI3-Eingangsanschluss unterstützt MHL. Er kann über ein handelsübliches MHL-Kabel Smartphone oder Tablet verbunden werden, das MHL unterstützt.
• Das Produkt kann mit dem Interaktiven Whiteboard-Kit für NEC-Projektoren verbunden werden.
- Bei Projektoren und Displays, die mit einem Aufnahmeschacht ausgestattet sind, kann ein HDBaseT-Signa mit der optionalen Steckkarte SB-07BC eingegeben werden, die in den Schacht eingesetzt und mit einem handelsüblichen LAN-Kabel angeschlossen wird. (Die Empfängerbox wird nicht benötigt.)
- Informationen über unterstützte Projektoren und Displays finden Sie auf unserer Website.

HINWEIS

- Die von diesem Produkt übertragbaren Signale sind festgelegt. Überprüfen Sie im Voraus das Ausgangssignal der Videogeräte und stellen Sie ein unterstütztes Signal ein. Näheres finden Sie bei den Technischen Daten auf Seite GER-24 und GER-25.

Entsorgung des Altgeräts

Die EU-weite Gesetzgebung, die in jedem Mitgliedsstaat umgesetzt ist, schreibt vor, dass gebrauchte elektrische und elektronische Produkte, die mit dem links abgebildeten Zeichen versehen sind, separat vom normalen Hausmüll entsorgt werden müssen. Wenn Sie solche Produkte entsorgen, halten Sie sich an die Vorschriften Ihrer lokalen Behörden und/oder wenden Sie sich an den Händler, bei dem Sie das Produkt erworben haben.

Nachdem die gebrauchten Produkte gesammelt sind, werden sie wiederverwendet und ordnungsgemäß recycelt. Diese Bemühung hilft uns, sowohl die Abfallmenge als auch die negativen Auswirkungen auf das Mindestmaß zu reduzieren, die z. B. das in den Teilen enthaltene Quecksilber auf die menschliche Gesundheit und die Umwelt hat.

Das Zeichen auf den elektrischen und elektronischen Produkten gilt nur in den aktuellen Mitgliedsstaaten der Europäischen Union.

WICHTIGE INFORMATION

SETUP-Taste an diesem Produkt

- Nachdem die Verbindung zwischen diesem Produkt und dem Projektor oder Display hergestellt wurde, denken Sie daran, am Anfang die SETUP-Taste an diesem Produkt einmal zu drücken.

Weitere Einzelheiten über die SETUP-Taste finden Sie auf Seite GER-9.

Wir möchten Sie darauf hinweisen, die folgenden Schritte 1 bis 4 auszuführen, bevor Sie die SETUP-Taste drücken.

(1) Schalten Sie alle Geräte ein, die an dieses Produkt angeschlossen sind.
(2) Wählen Sie am Projektor oder Display den Eingangsanschluss für dieses Produkt aus.
(3) Drücken Sie eine der Anschlusstasten für den Eingangsanschluss HDMI 1, 2 oder 3, von dem das anzuzeigende Bild übertragen wird. Das Bild wird auf dem Projektor oder Display angezeigt. Es spielt keine Rolle, ob ein Signal anliegt oder nicht.
(4) Drücken Sie die SETUP-Taste an diesem Produkt.

Während der SETUP-Vorgang läuft, leuchten alle Anzeigen auf. Wenn der SETUP-Vorgang ordnungsgemäß abgeschlossen ist, erlöschen die Anzeigen und kehren in ihren vorherigen Zustand zurück. Wenn der SETUP-Vorgang nicht abgeschlossen werden konnte, blinken alle Anzeigen 2-mal auf und kehren dann in ihren vorherigen Zustand zurück.

• Durch Drücken der SETUP-Taste für den ersten Gebrauch wird bei jedem Drücken einer der Tasten HDMI12 oder 3 der Bild-Eingangsanschluss am angeschlossenen Projektor ab dem nächsten Mal umgeschaltet.

- Wenn die SETUP-Taste nicht gedrückt wird, funktionieren die Bedientasten möglicherweise nicht richtig.

- Die Begriffe HDMI und HDMI High-Definition Multimedia Interface sowie das HDMI-Logo sind Warenzeichen oder eingetragene Warenzeichen der HDMI Licensing LLC in den USA und anderen Ländern.

HIGH-DEFINITION MULTIMEDIA INTERFACE

- HDBase™ ist ein Warenzeichen der HDBaseT-Allianz.

- MHL, Mobile High-Definition Link und das MHL-Logo sind Warenzeichen oder eingetragene Warenzeichen der MHL, LLC.

- Andere in diesem Handbuch erwähnte Produktnamen und Firmenlogos können Warenzeich eingetragene Warenzeichen ihrer jeweiligen Inhaber sein.

Vorsichtsmaßnahmen

(1) Der unerlaubte Nachdruck von Inhalten dieses Handbuchs ist verboten.
(2) Der Inhalt dieses Handbuchs kann künftig ohne Vorankündigung geändert werden.
(3) Der Inhalt dieses Handbuchs wurde mit gewissenhafter Sorgfalt erstellt, aber bitte benachrichtigen Sie NEC, wenn Sie Zweifel haben oder mögliche Fehler oder Auslassungen feststellen.
(4) Beachten Sie, dass NEC keinerlei Haftung für Schäden, entgangene Gewinne o. Ä. übernimmt, die aus dem Gebrauch dieses Produkts entstehen, ungeachtet des oben in Artikel (3) Genannten.
(5) NEC ersetzt Handbücher, die eine falsche Seitenreihenfolge oder fehlende Seiten aufweisen.

Über die Piktogramme

Um einen sicheren und bestimmungsgemäßen Gebrauch des Produkts sicherzustellen, werden in dieser Aufbauanleitung eine Anzahl von Piktogrammen verwendet, um Verletzungen bei Ihnen und Dritten sowie Sachschäden zu vermeiden.

Die Piktogramme und ihre Bedeutung werden im Folgenden beschrieben. Achten Sie darauf, sie gründlich zu verstehen, bevor Sie dieses Handbuch lesen.

	WARNUNG	Die Nichtbeachtung dieses Piktogramms und eine fehlerhafte Handhabung des Produkts können zu Unfällen mit Todesfolge oder schweren Verletzungen führen.
	VORSICHT	Die Nichtbeachtung dieses Piktogramms und eine fehlerhafte Handhabung des Produkts können zu Verletzungen oder Sachschäden an Objekten in der Nähe führen.

Beispiele für Piktogramme

	Das Symbol zeigt Anweisungen an, die zu erhöhter Vorsicht mahnen (einschließlich Warnungen).Eine konkrete Bezeichnung der Vorsichtsmaßnahme ist im Symbol enthalten.
	Das Symbol zeigt verbotene Handlungen an.Eine konkrete Bezeichnung der verbotenen Handlung ist im Symbol enthalten.
	Das Symbol ● zeigt erforderliche Handlungen an.Eine konkrete Bezeichnung der erforderlichen Handlung ist im Symbol enthalten.

WARNUNG

		WARNUNG
	• Fragen Sie Ihren Händler bezüglich der Aufstellung. Versuchen Sie nicht, das Produkt selbst aufzustellen, da dies zu Verletzungen führen kann.
	• Stellen Sie die Stromversorgung für dieses Produkt so wie in diesem Handbuch beschrieben her. Falsche Anschlüsse können zu Bränden oder Stromschlägen führen.
	• Das mitgelieferte Netzgerät und Netzkabel sind ausschließlich für die Verwendung mit diesem Produkt bestimmt. Verwenden Sie sie aus Sicherheitsgründen nicht für andere Produkte.Es ist wichtig, das mitgelieferte Netzgerät an dieses Produkt anzuschließen. Verwenden Sie beim Netzkabel stets entweder das mitgelieferte Kabel oder ein doppelt isoliertes Kabel, das die Sicherheitsanforderungen des jeweiligen Landes erfüllt. Wenn ein ungeeignetes Netzgerät oder Netzkabel verwendet wird, kann dies ein Feuer oder einen Stromschlag verursachen.
	• Schließen Sie mit nassen Händen keine Kabel an und trennen Sie keine ab. Das kann zu Stromschlägen führen.
	• Wenn aus diesem Produkt oder dem Netzgerät Rauch aufsteigt, merkwürdige Geräusche oder Gerüche wahrgenommen werden, oder wenn dieses Produkt oder das Netzgerät herunterfallen oder das Gehäuse beschädigt wird, ziehen Sie den Netzstecker des Produkts aus der Netzsteckdose. Trennen Sie bei der Empfängerbox alle angeschlossenen Kabel ab. Andernfalls kann es zu Stromschlägen kommen. Nachdem Sie die oben stehenden Maßnahmen durchgeführt haben, wenden Sie sich wegen der Reparatur an Ihren Händler.
	• Entfernen oder öffnen Sie nicht das Gehäuse dieses Produkts und des Netzgeräts. Versuchen Sie auch nicht, es selbst zu reparieren oder zu verändern. Das kann zu Bränden oder Stromschlägen führen.Wenn eine interne Überprüfung, Einstellungen oder Reparaturen nötig sind, wenden Sie sich an Ihren Händler.
	• Seien Sie extrem vorsichtig beim Umgang mit Kabeln. Beschädigte Kabel können zu Bränden oder Stromschlägen führen.- Stellen Sie keine schweren Gegenstände auf die Kabel.- Stellen Sie keine Projektoren oder Displays auf die Kabel.- Bedecken Sie die Kabel nicht mit Teppichen o. Ä.- Verkratzen und modifizieren Sie die Kabel nicht.- Biegen Sie die Kabel nicht übermäßig, verdrehen Sie sie nicht und ziehen Sie nicht daran.- Erhitzen Sie die Kabel nicht.Wenn ein Kabel beschädigt ist (freiliegende Adern, gerissene Drähte o. Ä.), wenden Sie sich an Ihren Händler.
	Benutzen Sie das Produkt nicht an Orten wie den unten aufgeführten, wo es Wasser ausgesetzt werden kann. Stellen Sie zudem keinen Behälter mit Flüssigkeit auf das Produkt.Andernfalls kann es zu Stromschlägen kommen.Verwenden Sie es nicht im Regen oder Schnee, an Stränden oder Ufern.Verwenden Sie es nicht in Badezimmern oder Duschkabinen.Stellen Sie keine Vasen oder Blumentöpfe auf das Produkt.Legen Sie keine Brillen, Kosmetika oder Chemikalien auf das Produkt.Wenn Fremdkörper, Wasser o. Ä. in das Produkt eindringen, ziehen Sie sofort den Netzstecker ab.Trennen Sie bei der Empfängerbox alle angeschlossenen Kabel ab. Wenden Sie sich nach dem Abtrennen des Netzkabels an Ihren Händler.
	Verwenden Sie es nicht unter den unten aufgeführten Bedingungen. Andernfalls kann es zu Stromschlägen kommen.Auf wackligen Tischen, geneigten Oberflächen oder anderen instabilen Orten.In der Nähe von Heizkörpern oder an Orten mit starken Vibrationen.Im Freien oder an feuchten oder staubigen Orten.An Orten, die Ruß oder Dampf ausgesetzt sind.In der Nähe von Kochfeldern oder Luftbefeuchtern.
	Wenn Sie Donnergrollen hören, berühren Sie den Netzstecker nicht. Das kann zu Stromsch führen.

VORSICHT

• Verbinden Sie den HDBaseT-Port und den LAN-Port dieses Produkts mit einem Netzwerk, in dem nicht die Gefahr einer Überspannung besteht. Wenn eine Überspannung auf den HDBaseT-Port oder den LAN-Port einwirkt, kann ein Stromschlag die Folge sein.
• Der LAN-Port dieses Produkts unterstützt PoE nicht. Wenn Sie den LAN-Port dieses Produkts mit einem Netzwerk verbinden, das elektrischen Strom bereitstellt, können ein Brand oder Schäden die Folge sein.
• Verwenden Sie es an einem gut belüfteten Ort. Verdecken Sie nicht die Lüftungsöffnungen der Empfängerbox. Das kann zu einem Überhitzen der Empfängerbox und zu einem Brand führen. Sorgen Sie für ausreichend Platz um das Produkt herum.

Andere Vorsichtsmaßnahmen

• Verwenden Sie keine andere HDBaseT-Empfängerbox als die mitgelieferte. Dieses Produkt ist ausschließlich für die mitgelieferte Empfängerbox erhältlich.
• Schließen Sie die Empfängerbox und das Anzeigegerät mit dem mitgelieferten HDMI-Kabel und dem RS-232C-Kabel an.
• Dieses Produkt unterstützt nur Eins-zu-eins-Verbindungen mit dem HDBaseT-Port des Projektors, des Displays oder der Empfängerbox. Der HDBaseT-Port dieses Produkts unterstützt nicht die Verbindung mit mehreren Geräten über einen Hub o. Ä.
• Verlegen Sie das handelsübliche LAN-Kabel für die Verbindung zwischen diesem Produkt und einem Projektor, Display oder dem HDBaseT-Port der Empfängerbox nicht im Freien.

• Betreiben und lagern Sie dieses Produkt nicht unter den unten beschriebenen Umständen. Bei Nichtbeachtung kann es zu Fehlfunktionen kommen.

• In starken Magnetfeldern

• Bei Anwesenheit ätzender Gase

- Wenn Sie das Produkt transportieren, trennen Sie zuerst alle angeschlossenen Kabel ab. Andernfalls kann es zu Beschädigungen kommen.

- Achten Sie darauf, dass dieses Produkt ausgeschaltet ist, bevor Sie das LAN-Kabel mit dem HDBaseT-Port des Produkts verbinden/von ihm abtrennen.

Andernfalls kann es zu Beschädigungen kommen.

- Bei der Entsorgung des Produkts Wenn Sie dieses Produkt entsorgen, wenden Sie sich zunächst an das Geschäft, in dem Sie es gekauft haben, oder an Ihre Kommunalverwaltung.

Das Gerät ist nicht für die Benutzung im unmittelbaren Gesichtsfeld am Bildschirmarbeitsplatz vorgesehen. Um störende Reflexionen am Bildschirmarbeitsplatz zu vermeiden, darf dieses Produkt nicht im unmittelbaren Gesichtsfeld platziert werden.

1. Mitgelieferte Artikel

Für den NP01SW1 und den NP01SW2

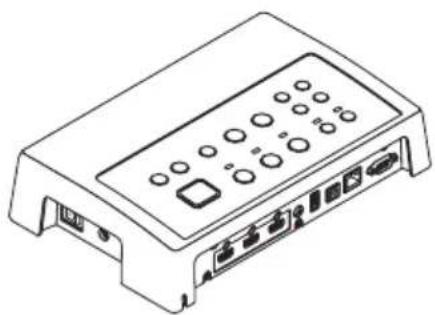

□ Hauptgerät des Schnittstellenwählers

□ Netzgerät (3N10206□) 1

□ Montagehalterung (für Hauptgerät: groß) (24H8241□) 1

□ Montagehalterung (für Hauptgerät: klein) (24H8242□) 1
□ Montagehalterung (für die Wand) (24H8240□) 1

□ Aufbauanleitung (7N8N673□) (dieses Handbuch)

□ Netzkabel (US:7N080245/EU:7N080031) 2

□ Montagehalterung (für das Netzgerät) (24H8244□) 1

Der NP01SW2 enthält zusätzlich folgende Artikel:

□ Empfängerbox (NP01R) 1
□ HDMI-Kabel (7N960240) 1
□ RS-232C-Kabel (7N960241) 1

□ Montagehalterung (24H8243□) 1

□ Montageschraube (M3) 1

Zu Ihrer Information

• Wenn ein Zubehörteil fehlt oder beschädigt ist, wenden Sie sich an Ihren Händler.
• Das Zubehör kann etwas von den Abbildungen in diesem Handbuch abweichen, aber das ist kein Problem für die praktische Anwendung.

2. Bezeichnungen der Teile

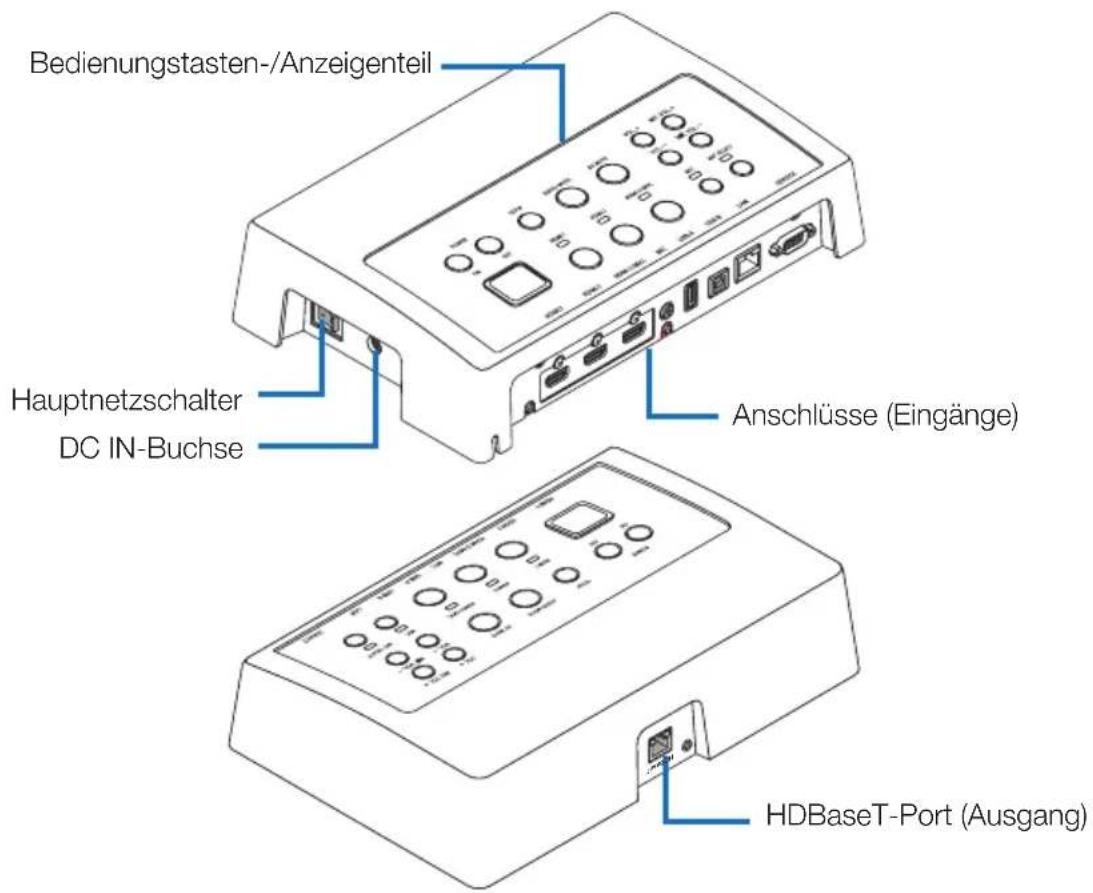

2-1. Schnittstellenwähler

Bedienungstasten-/Anzeigenteil Hauptnetzschalter DC IN-Buchse Anschlüsse (Eingänge) HDBaseT-Port (Ausgang)

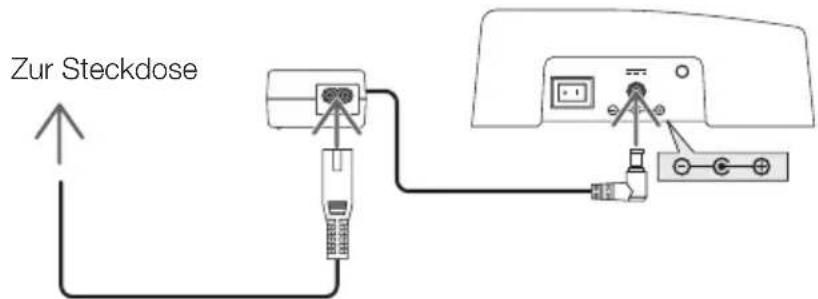

DC IN-Buchse

Zum Anschluss des mitgelieferten Netzgeräts.

Verbinden Sie den Schnittstellenwähler, das Netzgerät, das Netzkabel und die Steckdose sicher miteinander.

Zur Steckdose

Hauptnetzschalter

Schaltet die Stromversorgung des Schnittstellenwählers ein und aus.

Achtung:

- Unmittelbar nach dem Einschalten des Hauptnetzschalters blinken alle Betriebsanzeigen. Solange die Anzeigen blinken, stehen die Bedientasten nicht zur Verfügung.

HDBaseT-Port (Ausgang)

Schließen Sie hier ein handelsübliches LAN-Kabel an.

Schließen Sie hier entweder einen Projektor/ein Display mit HDBaseT-Port oder die Empfängerbox an.

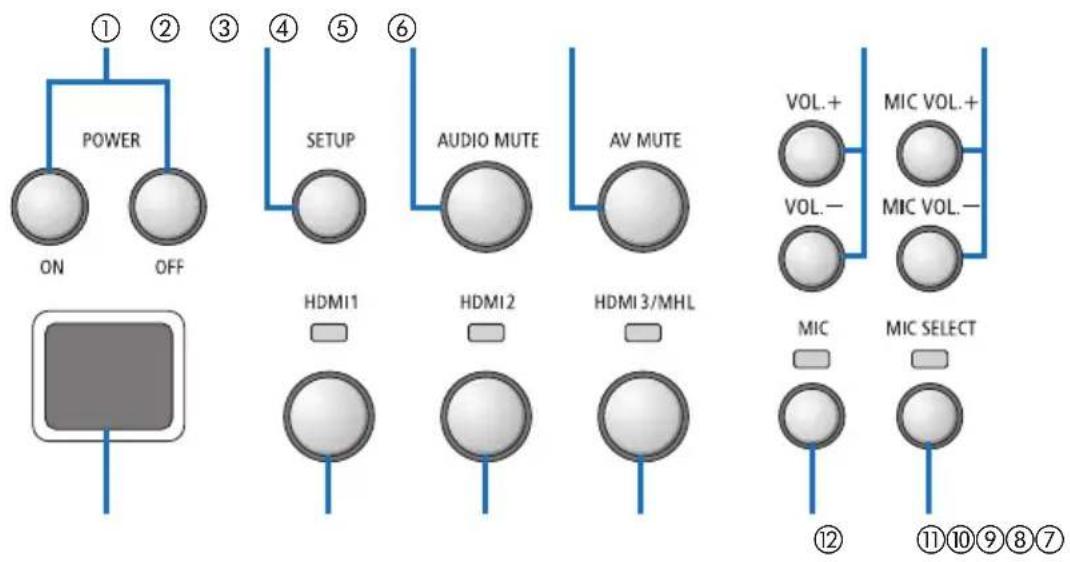

Bedienungstasten-/Anzeigenteil

① POWER ON/OFF-Taste (lange drücken zum Ausschalten)

Schaltet die Stromversorgung des mit dem Schnittstellenwähler verbundenen Projektors oder Displays ein und aus.

② SETUP-Taste (lange drücken)

Speichert die Daten des mit dem Schnittstellenwähler verbundenen Bildeingangsanschlusses im Speicher des Schnittstellenwählers.

HINWEIS

- Befolgen Sie die auf Seite GER-3 unter WICHTI-GE Information beschriebenen Schritte und drücken Sie die SETUP-Taste beim ersten Einsatz oder nachdem Sie einen anderen Projektor bzw. ein anderes Display angeschlossen haben.

③ AUDIO MUTE-Taste

Schaltet den Ton des mit dem Schnittstellenwähler verbundenen Projektors oder Displays vorübergehend stumm. Drücken Sie die Taste erneut, um den Ton wieder einzuschalten.

④ AV MUTE-Taste

Schaltet das Bild und den Ton des mit dem Schnittstellenwähler verbundenen Projektors oder Displays vorübergehend aus. Drücken Sie die Taste erneut, um den Ton wieder einzuschalten.

⑤ VOL. +/--Tasten

Passt die Lautstärke des mit dem Schnittstellenwähler verbundenen Projektors oder Displays an.

⑥ MIC VOL. +/--Tasten

Passt den Mikrofonpegel an.

⑦ HDMI1-Taste

Schaltet den Eingang zum HDMI1-Eingangsanschluss. Die Anzeige blinkt, während der HDBaseT-Link verarbeitet wird und schaltet sich dann ein, wenn die Link-Verarbeitung ordnungsgemäß abgeschlossen wurde.

⑧ HDMI2-Taste

Schaltet den Eingang zum HDMI2-Eingangsanschluss. Die Anzeige blinkt, während der HDBaseT-Link verarbeitet wird und schaltet sich dann ein, wenn die Link-Verarbeitung ordnungsgemäß abgeschlossen wurde.

⑨ HDMI3/MHL-Taste

Schaltet den Eingang zum HDMI3/MHL-Eingangsanschluss. Die Anzeige blinkt, während der HD-BaseT-Link verarbeitet wird und schaltet sich dann ein, wenn die Link-Verarbeitung ordnungsgemäß abgeschlossen wurde.

⑩ MIC-Taste

Schaltet den Ton entweder vom HDMI-Eingang oder vom Mikrofon ein.

Wenn der Ton vom Mikrofon ausgewählt wird, leuchtet die Anzeige auf.

⑪ MIC SELECT-Taste

Schaltet den Typ des angeschlossenen Mikrofons um (Kondensatormikrofon oder dynamisches Mikrofon).

Wenn das Kondensatormikrofon ausgewählt wird, leuchtet die Anzeige auf.

⑫ Fernbedienungssensor

(Nicht verfügbar, wenn die Empfängerbox angeschlossen ist.)

Empfängt das Infrarotsignal von der Fernbedienung.

Zu Ihrer Information

• Der Zustand der Tasten HDMI1, 2 und 3, MIC, MIC SELECT und MIC VOL. +/- werden gespeichert und bleiben auch erhalten, wenn der Schnittstellenwähler abgeschaltet wird.
• Befolgen Sie die unten beschriebenen Schritte, um dieses Produkt wieder auf die Werkseinstellungen zurückzusetzen.

(1) Schalten Sie den Hauptnetzschalter aus.
(2) Halten Sie die Taste POWER OFF gedrückt und schalten Sie den Hauptnetzschalter ein.
(3) Lassen Sie die Taste POWER OFF los, wenn alle Anzeigen leuchten.
• Die Rücksetzung ist abgeschlossen, wenn alle Anzeigen blinken.
(4) Wenn die Rücksetzung abgeschlossen ist, schalten Sie den Hauptnetzschalter aus.
(5) Schalten Sie den Hauptnetzschalter wieder ein.

HINWEIS

- Schalten Sie den Haupt-Netz-Schalter 5 Sekunden lang nicht aus, nachdem Sie eine beliebige Taste an diesem Produkt gedrückt haben. Wenn der Haupt-Netz-Schalter innerhalb von 5 Sekunden nach dem Drücken einer beliebigen Taste ausgeschaltet wird, können die gespeicherten Werte initialisiert werden.

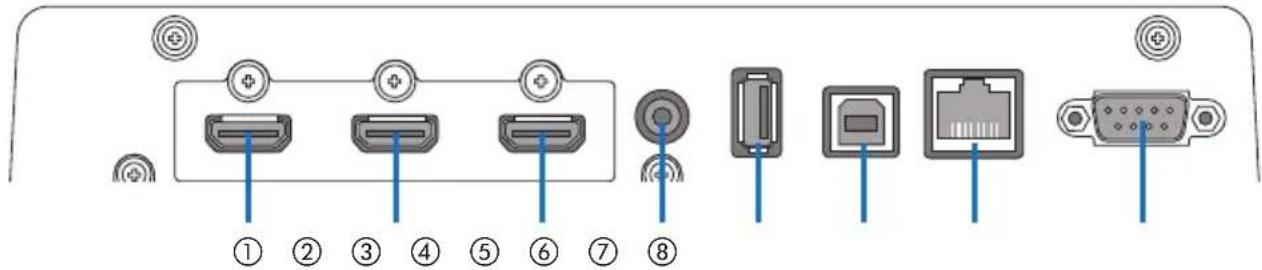

Verbindungsanschlussbereich (Eingänge)

HDMI1

HDMI 2

HDMI3/MHL

MIC

USB-A

USB-B

LAN

SERVICE

① HDMI1-Eingangsanschluss

Schließen Sie hier den HDMI-Ausgangsan- schluss eines Computers oder bildgebenden Geräts an.

② HDMI2-Eingangsanschluss

Schließen Sie hier den HDMI-Ausgangsan- schluss eines Computers oder bildgebenden Geräts an.

③ HDMI3/MHL-Eingangsanschluss

Schließen Sie hier den HDMI-Ausgangsan- schluss eines Computers oder bildgebenden Geräts an. Oder schließen Sie ein Gerät an, das den MHL-Standard unterstützt.

④ MIC-Eingangsanschluss

Zum Anschluss eines Mikrofons.

⑤ USB-A-Port

(Kann verwendet werden, wenn die Empfängerbox angeschlossen ist.)

Schließen Sie hier ein USB-Speichergerät an, wenn Sie hauptsächlich die VIEWER-Funktion des Projektors verwenden.

⑥ USB-B-Port

(Kann verwendet werden, wenn die Empfängerbox angeschlossen ist.)

Schließen Sie hier den USB-A-Port des Computers an, wenn Sie hauptsächlich das Interaktive Whiteboard-Kit oder die USB Display-Funktion des Computers verwenden.

⑦ LAN-Port

(Kann nicht verwendet werden, wenn die Empfängerbox angeschlossen ist.)

Schließen Sie hier den LAN-Port des Computers an. Hiermit können Sie den Projektor oder das Display über den Computer bedienen.

⑧ SERVICE-Anschluss

Dieser Anschluss ist nur für Servicezwecke bestimmt. (Für Benutzer nicht verfügbar)

HINWEIS

- Am Schnittstellenwähler können die Ports USB-A und USB-B nicht gleichzeitig benutzt werden. Die Auswahl entweder des Ports USB-A oder des Ports USB-B kann mit dem Wahlschalter an der Empfängerbox erfolgen (siehe ⑥ auf der folgenden Seite).

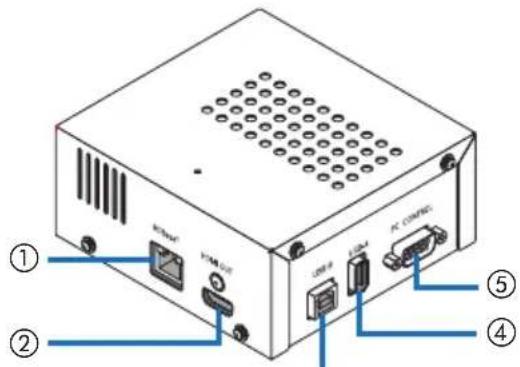

2-2. Empfängerbox (im Lieferumfang des NP01SW2 enthalten)

[Linke Seite] [Rechte Seite]

① HDBaseT-Port (Eingang)

Schließen Sie hier mit einem handelsüblichen LAN-Kabel den HDBaseT-Port (Ausgang) des Schnittstellenwählers an.

② HDMI-Ausgangsanschluss

Schließen Sie hier mit dem beiliegenden HDMI-Kabel den HDMI-Eingangsanschluss des Projektors oder Displays an.

③ USB-B-Port

Schließen Sie hier mit einem handelsüblichen USB-Kabel den USB-A-Port des Projektors an, hauptsächlich zur Verwendung der VIEWER-Funktion des Projektors.

④ USB-A-Port

Schließen Sie hier mit einem handelsüblichen USB-Kabel den USB-B-Port des Projektors an, hauptsächlich zur Verwendung des Interaktiven Whiteboard-Kits oder der USB Display-Funktion des Projektors.

⑤ PC CONTROL-Anschluss

Schließen Sie hier mit dem beiliegenden RS-232C-Kabel den PC CONTROL-Anschluss des Projektors oder den RS-232C-Anschluss des Displays an.

⑥ USB-A/USB-B-Wahlschalter

Hiermit können Sie den USB-A- oder den USB-B-Port der Empfängerbox auswählen. An der Empfängerbox steht nur ein Port (USB-A oder USB-B) zur Verfügung.

Achten Sie darauf, den Schaltvorgang nur auszuführen, wenn das Produkt ausgeschaltet ist. Verwenden Sie einen langen Stock zum Umschalten zwischen USB-A/USB-B.

Wahlschalter (6)	Schnittstellenwähler Empfängerbox
USB-A	USB-A: Inaktiv USB-A: Aktiv
	USB-B: Aktiv USB-B: Inaktiv
USB-B	USB-A: Aktiv USB-A: Inaktiv
	USB-B: Inaktiv USB-B: Aktiv

3. Montage des Schnittstellenwählers an der Wand

Befestigen Sie die Montagehalterung an 2 Stellen der Rückseite des Hauptgeräts und an der Stelle der Wand, an der das Hauptgerät angebracht werden soll. Befestigen Sie ebenso das Netzgerät mit der Montagehalterung an der Wand.

[Über die Schrauben]

• Verwenden Sie die 5 beiliegenden Schrauben (M3). Im Lieferumfang des NP01SW2 ist eine zusätzliche Schraube (M3) für die Befestigung der Empfängerbox enthalten.
• Halten Sie zusätzlich zu den oben genannten Schrauben 8 handelsübliche ∅4-Schrauben bereit, um den Schnittstellenwähler an der Wand zu befestigen.

HINWEIS

• Nehmen Sie solche∅4-Schrauben, die stabil genug sind, den 1,4 kg schweren Schnittstellenwähler zu tragen.
• Benutzen Sie bei der Befestigung des Schnittstellenwählers an der Wand einen Magnetschraubendreher mit dünnem Hals.

3-1. Montage des Schnittstellenwählers an der Wand

(1) Befestigen Sie die Montagehalterungen für das Hauptgerät (groß und klein) an der Rückseite des Hauptgeräts.

Befestigen Sie sie mit 3 der mitgelieferten Schrauben (M3).

(2) Bringen Sie die Wandmontagehalterung an der Wand an, an der der Schnittstellenwähler befestigt werden soll.

Befestigen Sie sie mit 4 der handelsüblichen ∅4-Schrauben.

Die Wandseite

(3) Befestigen Sie den Schnittstellenwähler an der Wandmontagehalterung.

Schieben Sie den Schnittstellenwähler nach unten, bis er in den Haken der Wandmontagehalterung einrastet.

Die Wandseite

(4) Befestigen Sie die obere und rechte Seite des Schnittstellenwählers mit den beiliegenden Schrauben.

Nehmen Sie 2 der mitgelieferten Schrauben (M3).

Die Wandseite

3-2. Montage des Netzgeräts an der Wand

(1) Befestigen Sie das Netzgerät an der Montagehalterung und anschließend mit 4 handelsüblichen Schrauben an der Wand (∅4).

4. Montage der Empfängerbox an der Deckenhalterung oder der Wand (beim NP01SW2)

Wenn Sie die Empfängerbox mit dem Projektor verbinden möchten, befestigen Sie die Empfängerbox an der Deckenhalterung des Projektors. Wenn die Deckenhalterung nicht benutzt wird oder wenn Sie die Empfängerbox mit einem Display verbinden möchten, befestigen Sie sie an der Wand in der Nähe des Geräts. Halten Sie eine handelsübliche ∅4-Schraube bereit, um die Empfängerbox an der Wand zu befestigen.

HINWEIS

- Nehmen Sie handelsübliche∅4-Schrauben, die stabil genug sind, die 0,5 kg schwere Empfängerbox zu tragen.

4-1. Befestigung der Montagehalterung an der Empfängerbox

(1) Befestigen Sie mit der beiliegenden Schraube (M3) die Montagehalterung an der Empfängerbox.

4-2. Wenn die Empfängerbox an der Deckenhalterung befestigt werden soll

(1) Wenn Sie die Deckenmontagehalterung am Projektor anbringen, befestigen Sie die Deckenmontagehalterung und die Empfängerbox zusammen mit einer Schraube.

Befestigungsbeispiele

4-3. Wenn die Empfängerbox an der Wand befestigt werden soll

(1) Wenn Sie die Empfängerbox an der Wand befestigen möchten, nehmen Sie eine handelsübliche ∅4-Schraube.

5. Anschlussbeispiele

5-1. Projektion eines Bildes von einem Computer o. Ä.

Anschließen an einen Projektor oder ein Display, die über einen HDBaseT-Port verfügen

HINWEIS

• Verwenden Sie ein MHL-Kabel (im Handel erhältlich), das den Standards entspricht.
  Wenn Sie ein Kabel verwenden, das nicht den Standards entspricht, können Feuer, Verletzungen oder Umgebungsschäden die Folge sein, wenn Sie das MHL-kompatible Gerät aufladen.
• Wenn für den Anschluss ein (handelsüblicher) MHL-HDMI-Konverter/Adapter verwendet wird, stehen die Akkuladefunktion und die Fernbedienung möglicherweise nicht zur Verfügung.
• Wenn das Bild nicht richtig angezeigt wird, trennen Sie das MHL-Kabel ab und schließen Sie es wieder an.
• Das Bild wird je nach Typ des Smartphones oder Tablets, seiner Einstellungen o. Ä. möglicherweise nicht richtig angezeigt.
• Wenn die Empfängerbox nicht angeschlossen ist, können der USB-A- und USB-B-Port des Schnittstellenwählers nicht benutzt werden.

Zu Ihrer Information

- Das MHL-kompatible Gerät kann in den unten aufgeführten Fällen nicht aufgeladen werden.

- Wenn das Gerät mit MHL-Unterstützung keine Akkuleistung hat

- Wenn der Stromverbrauch höher ist als die zugeführte Leistung

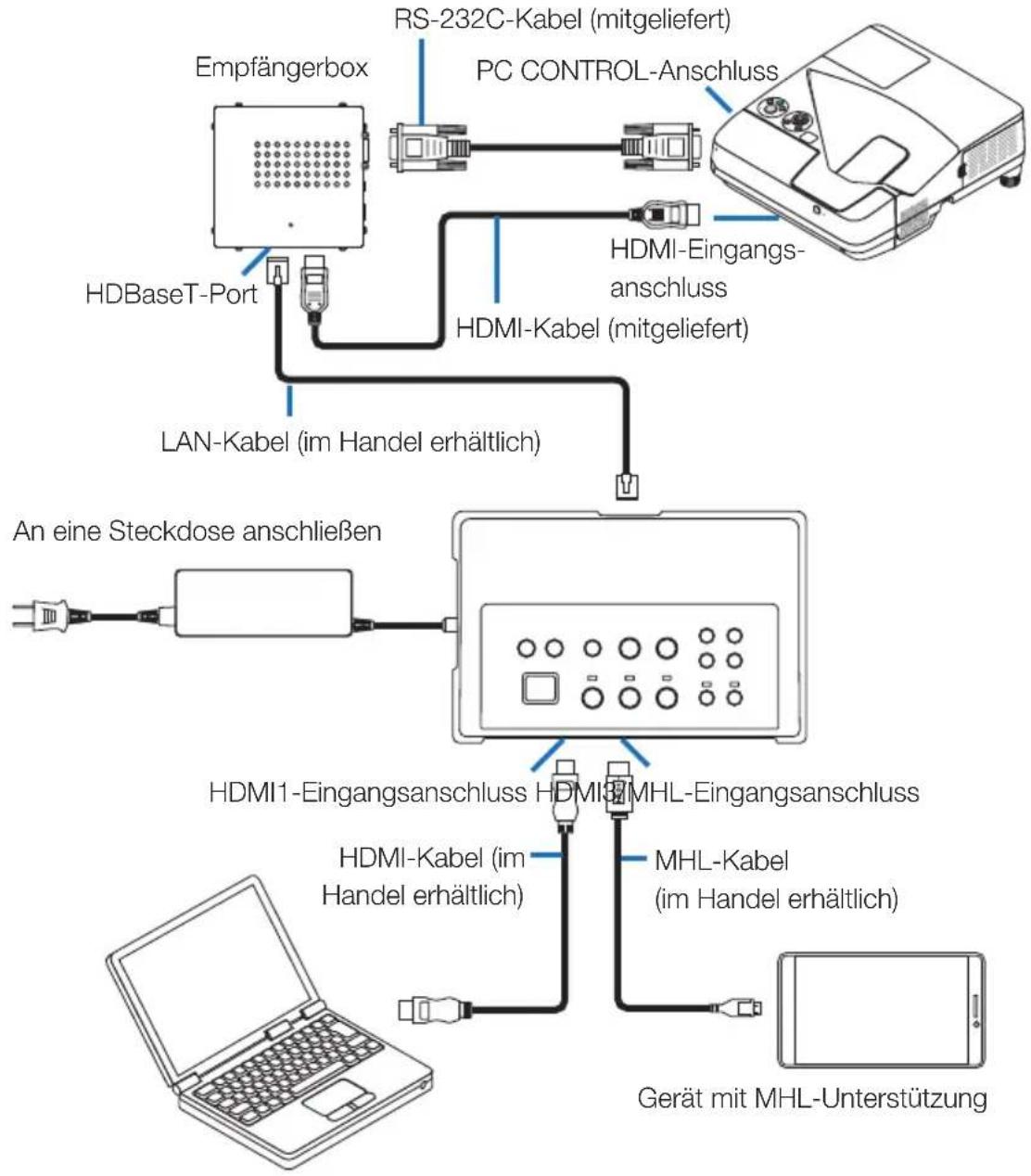

Anschließen an einen Projektor oder ein Display, die nicht über einen HDBaseT-Port verfügen

Schließen Sie die im Lieferumfang des NP01SW2 enthaltene Empfängerbox an.


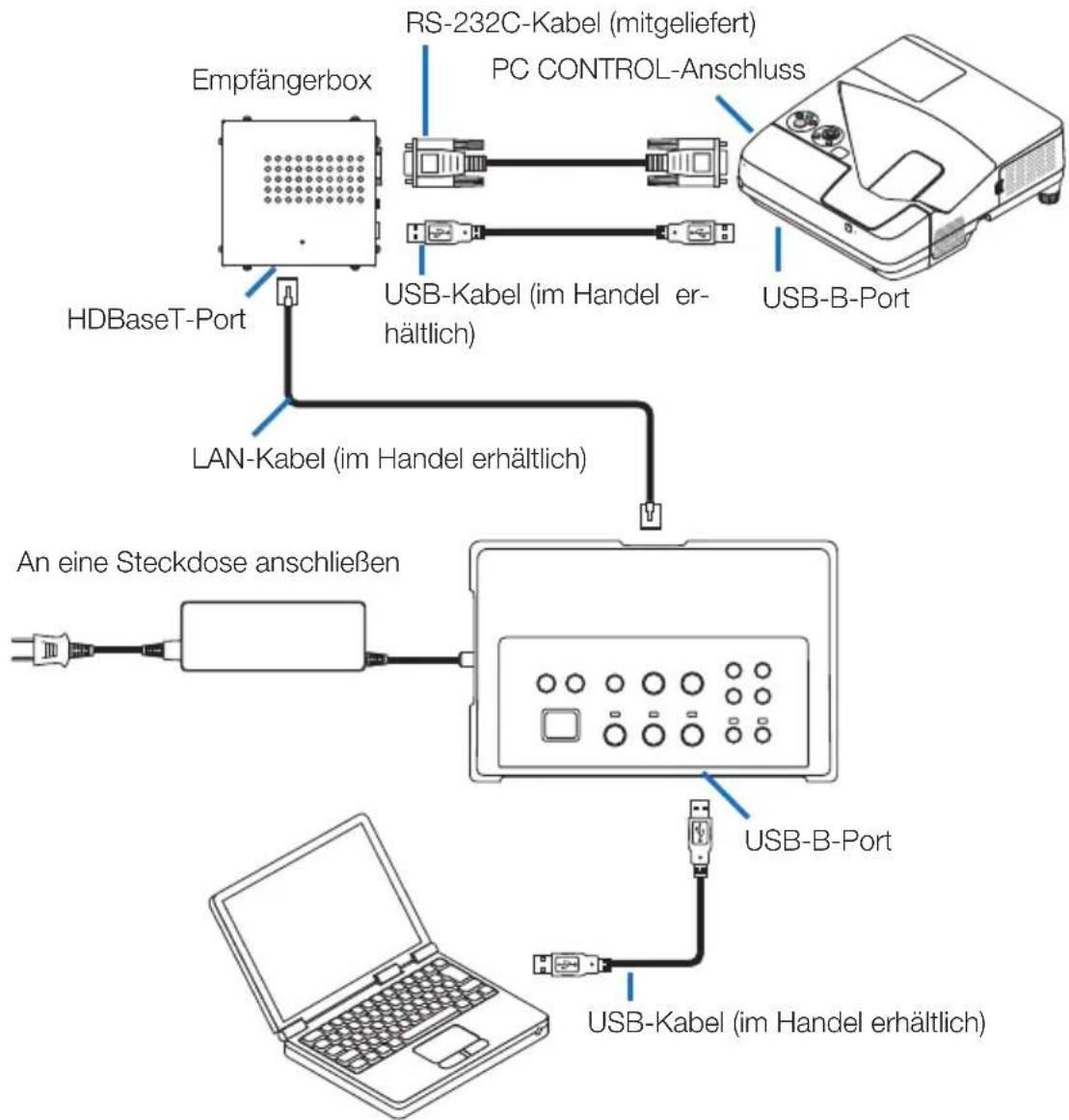

Verbindung mit einem Computer, der nicht über einen HDMI-Ausgangsanschluss verfügt

• Verwenden Sie die USB Display-Funktion des Projektors. Verbindungen mit Displays werden nicht unterstützt. Einige Modelle verfügen nicht über die USB Display-Funktion. Ob Ihr Projektor über die USB Display-Funktion verfügt, erfahren Sie in der Bedienungsanleitung Ihres Projektors oder auf der NEC-Website.
  • Schließen Sie die im Lieferumfang des NP01SW2 enthaltene Empfängerbox an.

WICHTIG

- Wenn Sie die USB Display-Funktion benutzen möchten, schalten Sie den USB-A/USB-B-Wahlschalter der Empfängerbox auf "USB-A", bevor Sie das Kabel anschließen.

HINWEIS

- Das Umschalten zur USB Display-Funktion kann über die Image Express Utility Lite erfolgen, die auf einem Computer läuft.

Wenn Sie mit der Fernbedienung des Projektors zur USB Display-Funktion umschalten, halten Sie die Fernbedienung bei der Eingabe in Richtung des Fernbedienungssensors am Projektor. Wenn eine Empfängerbox angeschlossen ist, steht der Fernbedienungssensor des Schnittstellenwählers nicht zur Verfügung.

- Wenn Computer sowohl an den HDMI-Eingangsanschluss des Schnittstellenwählers als auch an den USB-B-Port angeschlossen sind, wird unmittelbar nach dem Einschalten des Schnittstellenwählers der Bildschirm des Computers angezeigt, der an den USB-B-Port angeschlossen ist.

Verwendung der VIEWER-Funktion am Projektor durch dieses Produkt mit einem USB-Speichergerät

• Verbindungen mit Displays werden nicht unterstützt.
Einige Modelle verfügen nicht über die VIEWER-Funktion. Ob Ihr Projektor über die VIEWER-Funktion verfügt, erfahren Sie in der Bedienungsanleitung Ihres Projektors oder auf der NEC-Website.
• Schließen Sie die im Lieferumfang des NP01SW2 enthaltene Empfängerbox an.

WICHTIG

- Wenn Sie die VIEWER-Funktion benutzen möchten, schalten Sie den USB-A/USB-B-Wahl der Empfängerbox auf „USB-B“, bevor Sie das Kabel anschließen.

HINWEIS

- Verwenden Sie die Fernbedienung des Projektors, um zur VIEWER-Funktion zu schalten. Der Fernbedienungssensor des Schnittstellenwählers steht nicht zur Verfügung, wenn eine Empfängerbox angeschlossen ist. Hhalten Sie daher die Fernbedienung bei der Eingabe in Richtung des Fernbedienungssensors am Projektor.

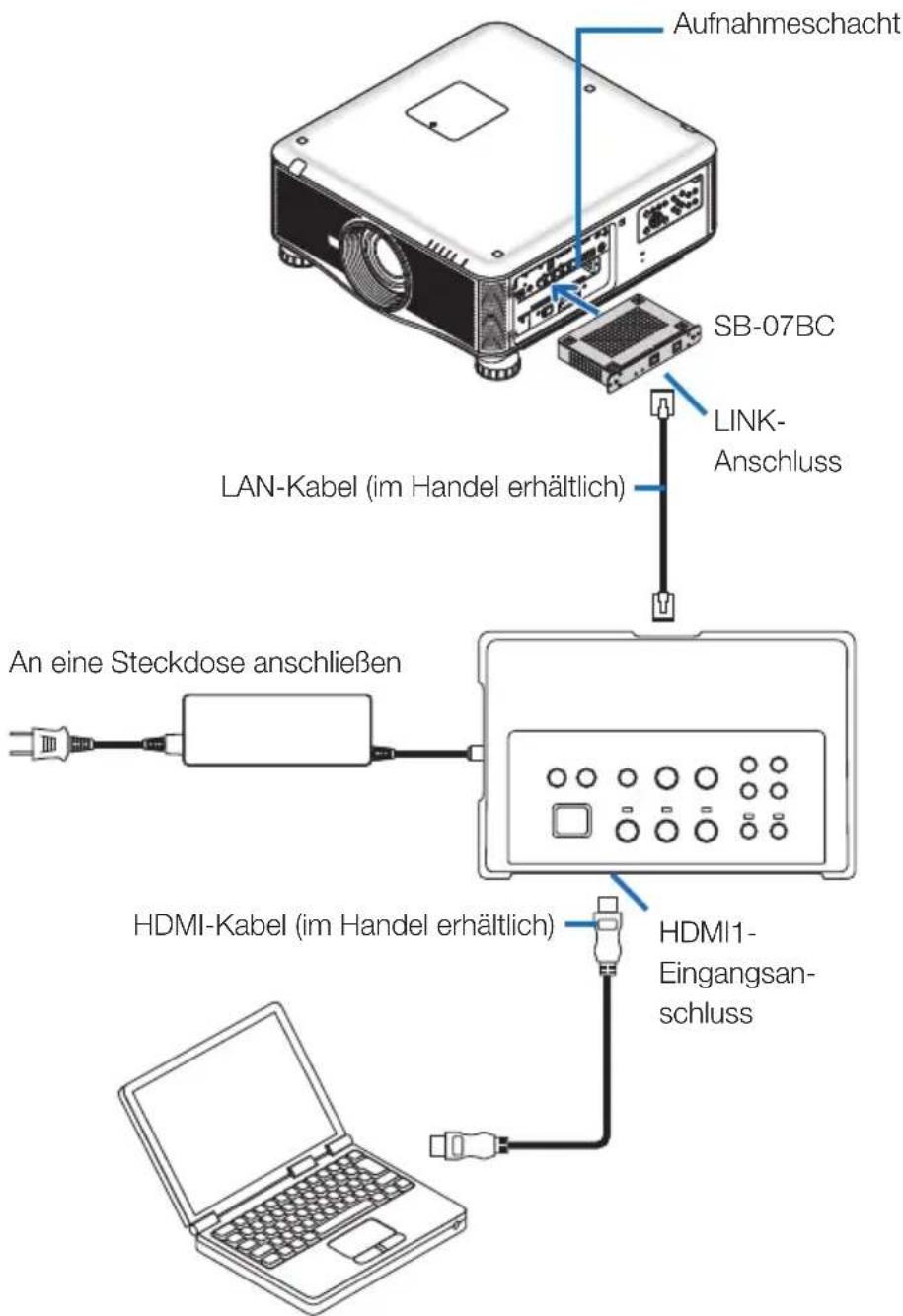

Anschließen an einen Projektor oder ein Display mit der optionalen Steckkarte SB-07BC im Aufnahmeschacht

Aufnahmeschacht SB-07BC LINK- Anschluss LAN-Kabel (im Handel erhältlich) An eine Steckdose anschließen HDMI-Kabel (im Handel erhältlich) HDMI1- Eingangsanschluss

HINWEIS

• Wenn die Empfängerbox nicht angeschlossen ist, stehen der USB-A- und USB-B-Port des Schnittstellenwählers nicht zur Verfügung.
• Die unten erwähnten Tasten an diesem Produkt stehen nicht zur Verfügung, wenn ein Projektor mit der SB-07BC an dieses Produkt angeschlossen wird.
  POWER ON/OFF, SETUP, AUDIO MUTE, AV MUTE, VOLUME +/-

5-2. Verwendung des separat erhältlichen Interaktiven Whiteboard-Kits für den Projektor

Schließen Sie die im Lieferumfang des NP01SW2 enthaltene Empfängerbox an.

WICHTIG

- Wenn Sie die Interaktive Whiteboard-Kit-Funktion benutzen möchten, schalten Sie den USB-A/USB-B-Wahlschalter der Empfängerbox auf „USB-A“, bevor Sie das Kabel anschließen.

HINWEIS

• Die USB Display-Funktion steht nicht zur Verfügung, wenn das Interaktive Whiteboard-Kit (separat erhältlich) angeschlossen ist.
• Schließen Sie das USB-Kabel an den USB-B-Port des Projektors an, wenn Sie den Bedienstift über die IWB-Software benutzen wollen, die auf einem Computer läuft, der an einen Projektor angeschlossen ist, der über die Interaktive Whiteboard-Funktion verfügt, wie z. B. den NP-UM352W.
  Setzen Sie in diesem Fall ein Häkchen bei REMOTE PEN für die PEN SETTINGS im APPS-Menü des Projektors.

5-3. Verwendung der integrierten Touch-Panel-Anzeige

Schließen Sie die im Lieferumfang des NP01SW2 enthaltene Empfängerbox wie unter 5-2 Verwendung des separat erhältlichen Interaktiven Whiteboard-Kits für den Projektor auf der vorigen Seite beschrieben an.

WICHTIG

- Wenn Sie die integrierte Touch-Panel-Anzeige benutzen möchten, schalten Sie den USB-A/USB-B-Wahlschalter der Empfängerbox auf „USB-A“, bevor Sie das Kabel anschließen.

Für die Verbindung zwischen der integrierten Touch-Panel-Anzeige und der Empfängerbox müssen die unten aufgeführten Kabel wie in 5-2 Verwendung des separat erhältlichen Interaktiven Whiteboard-Kits für den Projektor auf der vorigen Seite beschrieben verwendet werden.

• HDMI-Kabel (mitgeliefert)
• RS-232C-Kabel (mitgeliefert)
• USB-Kabel (im Lieferumfang der integrierten Touch-Panel-Anzeige enthalten)

5-4. Steuerung des Projektors oder Displays über LAN

HINWEIS

- Wenn eine Empfängerbox angeschlossen ist, können der Projektor oder das Display nicht über LAN gesteuert werden.

6-1. Schnittstellenwähler (für NP01SW1 und NP01SW2)

Eingangsan-schlüsse	HDMI	HDMI-Anschluss Typ A 3×[Video-Eingänge]Deep Color: 8/10/12-Bit unterstütztFarbmetrik: RGB, YCbCr444 und YCbCr422 unterstütztLipSync, HDCP*1 4K und 3D unterstützt[Audioeingang]LPCM Abtastfrequenz: 32/44,1/48 kHz
	USB-A USB Typ A 1×
	USB-B USB Typ B 1×
	LAN*2	RJ-45 ×1, BASE-TX unterstützt
	Mikrofon Mono-Mini-Klinkenbuchse 1×
	Service D-Sub 9-polig 1×
Ausgangsan-schlüsse	HDBaseT*3	RJ-45 1×
Versorgungs-spannung	19,5 V
Energiever-brauch	21 W (100-240 V Wechselstrom)(0,1 W wenn der Hauptnetzschalter ausgeschaltet ist)* Einschließlich Stromverbrauch des Netzgeräts
	19,5 W (Gleichstrom)
Außenmaße 285	(B) x 64 (H) x 187 (T) mm
Gewicht 1,4 kg
Betriebsumge-bung	Betriebstemperatur 5 - 40°C
	Betriebsluftfeuchtigkeit 20 + 80% (keine Kondensation)
	Lagertemperatur -10 - 50°C
	Luftfeuchtigkeit bei Lage-rung	20 - 80% (keine Kondensation)

6-2. Netzgerät (für den NP01SW1 und den NP01SW2)

Modell-Nummer	AD1930
Eingang 100 - 240 V Wechselstrom ± 10% 50/60 Hz, 1,4 A
Ausgang 19,5 V Gleichstrom, 3,05 A

6-3. Empfängerbox (im Lieferumfang des NP01SW2 enthalten)

Modell-Nummer	NP01R
Eingangsan-schluss	HDBaseT*3	RJ-45 1×
Ausgangsan-schlüsse	HDMI	HDMI-Anschluss Typ A 1×[Video-Ausgänge]Deep Color: 8/10/12-Bit unterstützt*1Farbmetrik: RGB, YCbCr444 und YCbCr422 unterstütztLipSync, HDCP*, 4K nicht unterstützt, 3D unterstützt*5[Audioausgang]LPCM Abtastfrequenz: 32/44,1/48 kHz
	USB-A USB Typ A 1×
	USB-B USB Typ B 1×
	PC-Steuerung D-Sub 9-polig 1×
Außenmaße	126 (B) x 52 (H) x 119 (T) mm120 (B) x 52 (H) x 113 (T) mm (ohne vorstehende Teile)
Gewicht 0,5 kg
Betriebsumge-bung	Betriebstemperatur 5 - 40°C
	Betriebsluftfeuchtigkeit 20 - 80% (keine Kondensation)
	Lagertemperatur -10 - 50°C
	Luftfeuchtigkeit bei Lage-rung	20 - 80% (keine Kondensation)

*1 Definition von HDCP und HDCP-Technologie
HDCP ist die Abkürzung für „High-bandwidth Digital Content Protection“, ein System zum Schutz von Urheberrechten, das unerlaubte Kopien von digitalen Inhalten verhindern soll, die über Display-Port oder eine HDMI-Schnittstelle übertragen werden. Die HDCP-Standards werden von einer Gruppe namens Digital Content Protection, LLC festgelegt und verwaltet.
An diesem Produkt wird die HDCP-Technologie für den HDMI-Eingangsanschluss und den HDBaseT-Port verwendet.
Digitale Inhalte, die mit der HDCP-Technologie urheberrechtlich geschützt sind, können mit dem HDMI-Eingangsanschluss und dem HDBaseT-Port dieses Produkts projiziert werden.
Die Bilder vom HDMI-Eingangsanschluss oder HDBaseT-Port werden jedoch möglicherweise aufgrund von Änderungen des HDCP-Standards oder aus anderen Gründen nicht angezeigt, auch wenn dieses Produkt ordnungsgemäß funktioniert.
*2 Der LAN-Port dieses Produkts unterstützt PoE nicht. Wenn Sie den LAN-Port dieses Produkts mit einem Netzwerk verbinden, das elektrischen Strom bereitstellt, können ein Brand oder Schäden die Folge sein.

*3 Verwenden Sie ein handelsübliches LAN-Kabel vom unten beschriebenen Typ, um den HDBaseT-Port anzuschließen.

Bedingung Kabellänge Kabelspezifikation
Keine Verbindung zur Empfängerbox	Max. 100 m (für 4K-Signale maximal 70 m)	CAT5e oder größer als STP-KabelEmpfohlener Querschnitt AWG23
Verbindung zur Empfängerbox	Max. 30 m CAT6A oder größer	er als STP-KabelEmpfohlener Querschnitt AWG23

HINWEIS: Bei einigen Kabeln ist die Leistung möglicherweise nicht zufriedenstellend.

*4 1080p-Signal unterstützt bis zu 8-Bit-Signale.

Andererseits unterstützen 1080i-, 720p-, 480p- und 480i-Signale usw. bis zu 12-Bit-Signale.

*5 Unterstützt keine Signale, die über 1080p 30Hz und 1080i 60Hz usw. hinausgehen.
