MANUALE UTENTE NP01SW1 NEC

Selettore di interfaccia

Manuale di installazione

Indice

Introduzione .....ITA-2

Leggere prima di utilizzare ....ITA-4

1. Prodotti confezionati ....ITA-7
2. Nomi dei componenti ....ITA-8

2-1. Selettore di interfaccia ....ITA-8

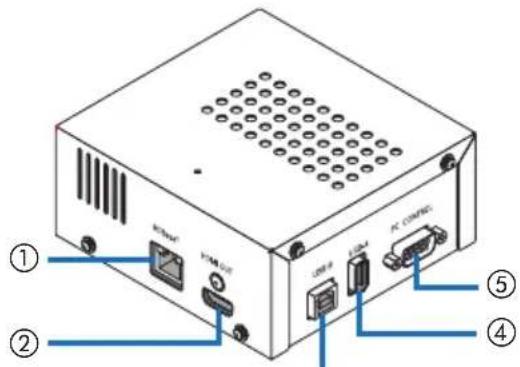

2-2. Ricevitore (incluso con NP01SW2) .....ITA-12

1. Montaggio del selettore di interfaccia su una parete ....ITA-13

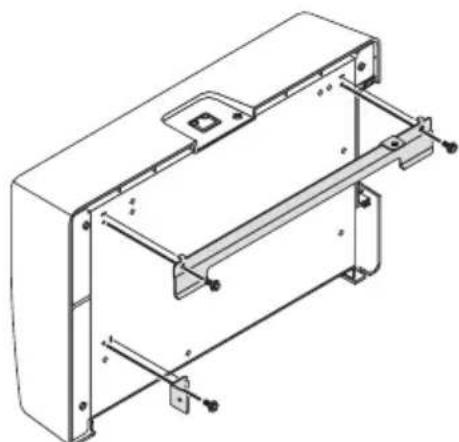

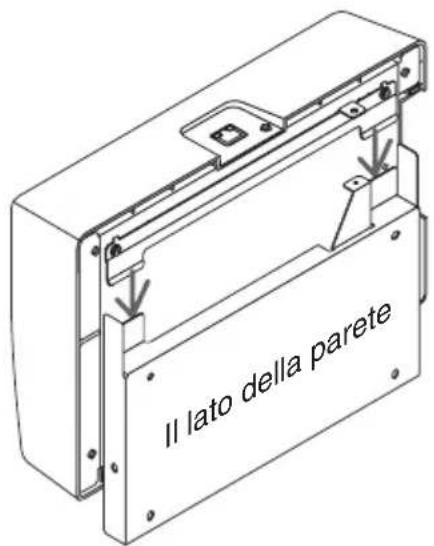

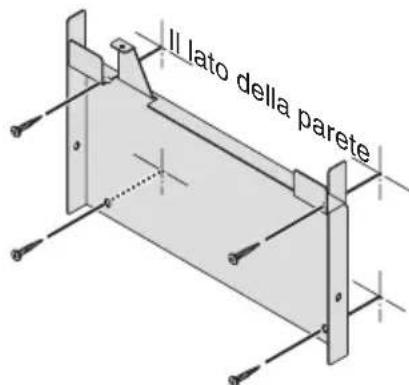

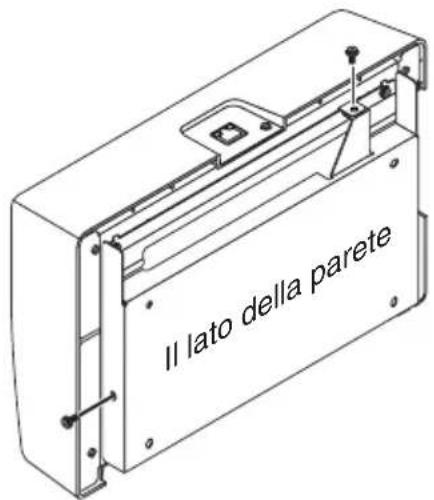

3-1. Montaggio del selettore di interfaccia su una parete ....ITA-13

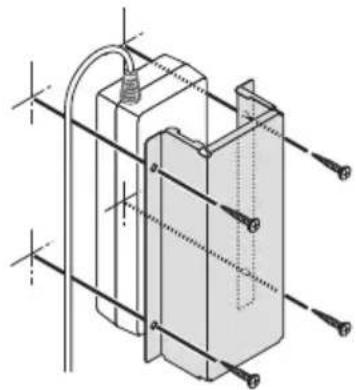

3-2. Montaggio dell' adattatore CA su una parete ....ITA-14

1. Montaggio del ricevitore sull' unità di montaggio sul soffitto o su una parete (per NP01SW2)....ITA-15

4-1. Fissaggio del' unità di montaggio al ricevitore ....ITA-15

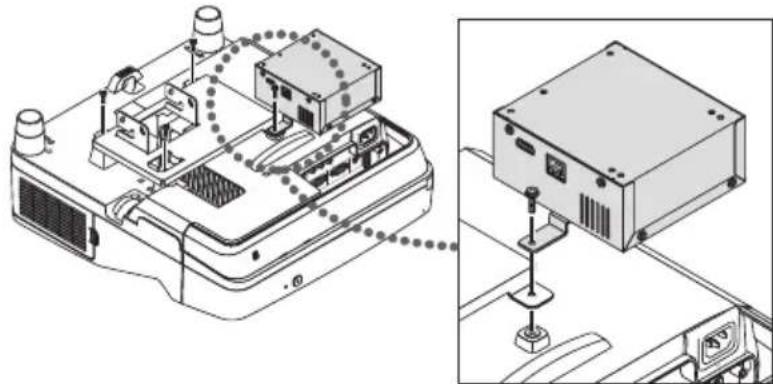

4-2. In caso di fissaggio del ricevitore sull' unità di montaggio a soffitto....ITA-15
4-3. In caso di fissaggio del ricevitore su una parete ....ITA-15

1. Esempi di collegamento del dispositivo ....ITA-16

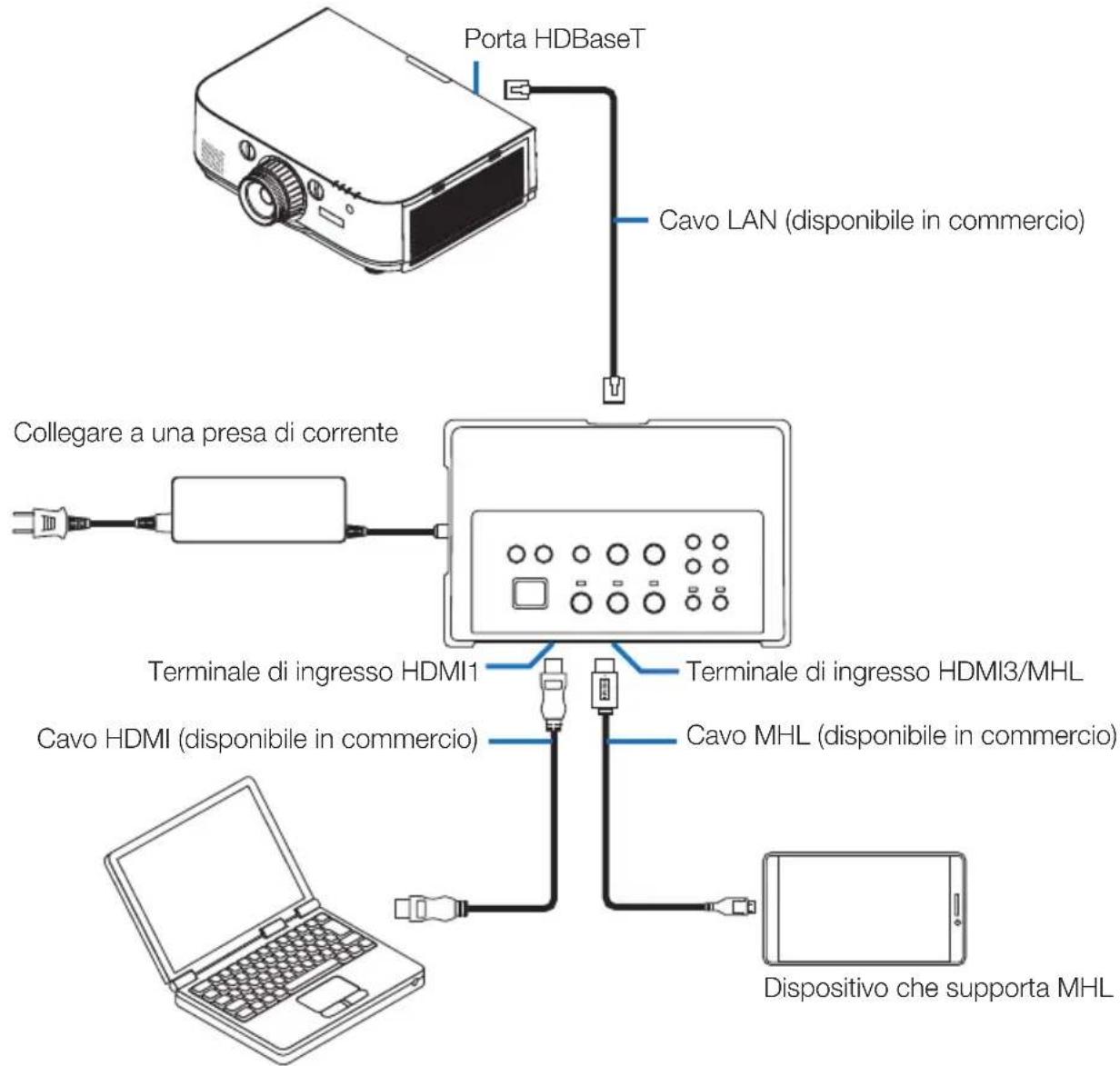

5-1. Proiezione dell'immagine di un computer, ecc. ITA-16

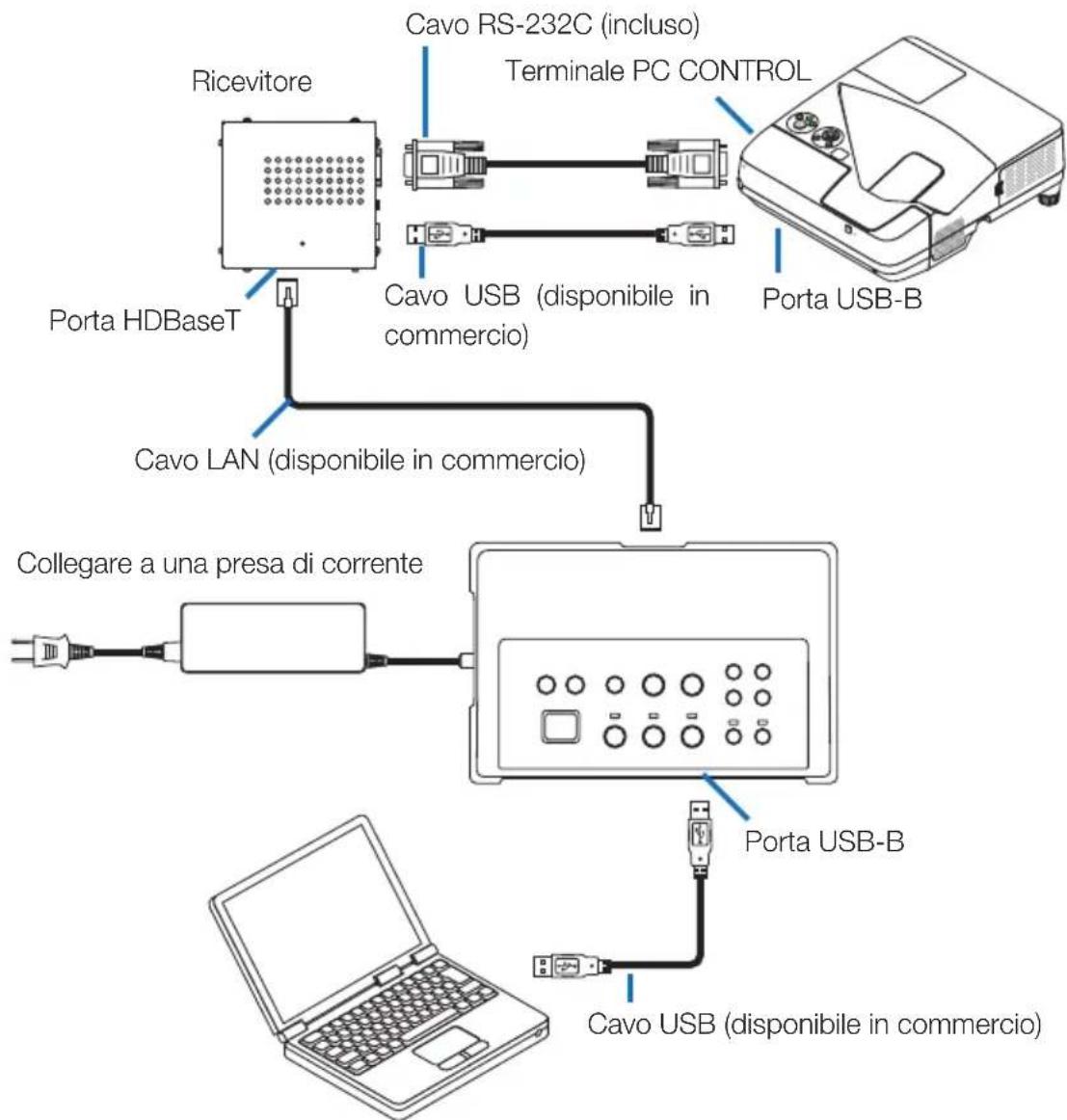

5-2. Utilizzo di un kit lavagna interattiva venduto separatamente per il proiettore....ITA-21

5-3. Utilizzo del display touch integrato ....ITA-22

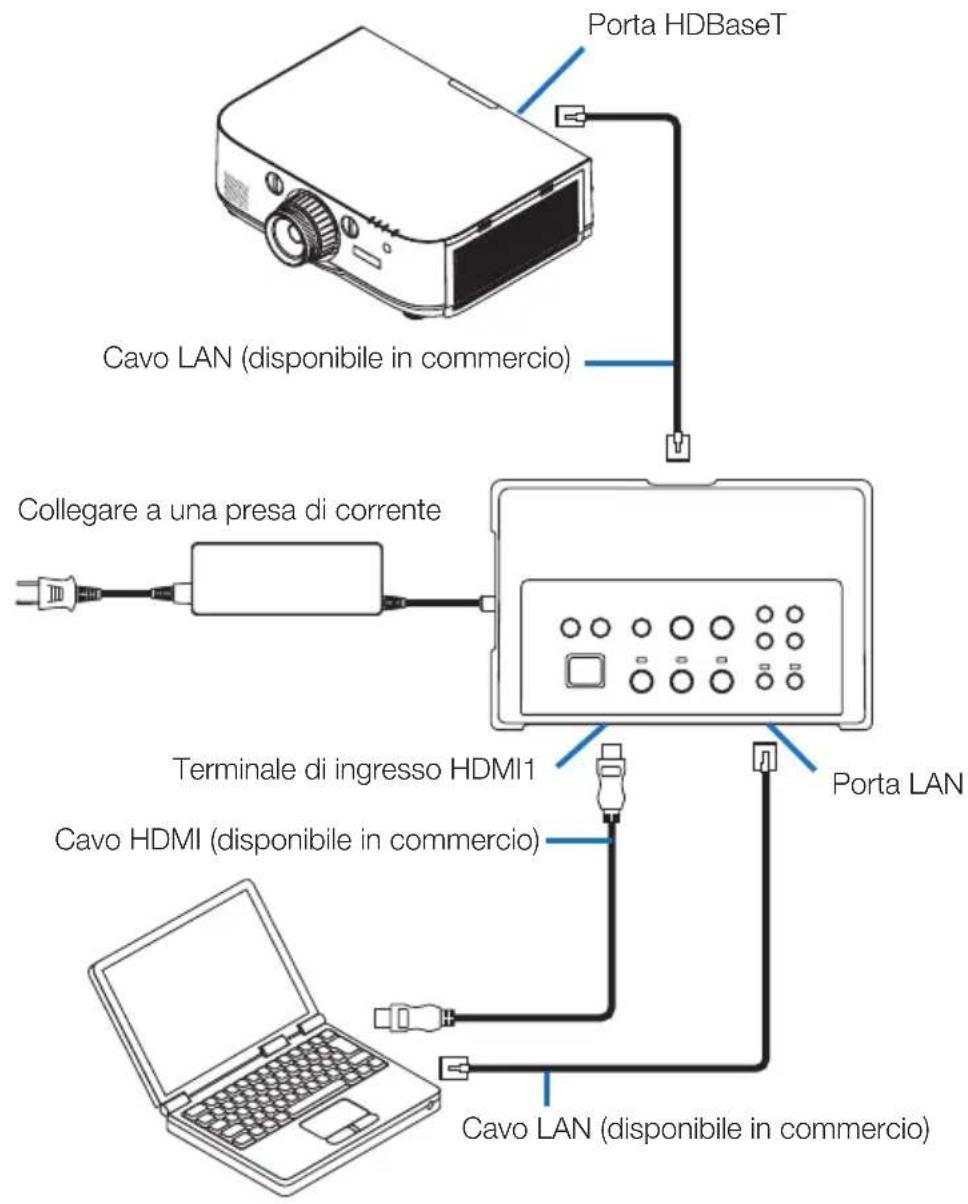

5-4. Controllo del proiettore o dello schermo tramite LAN .....ITA-23

1. Specifiche ....ITA-24

6-1. Selettore di interfaccia (comune per NP01SW1 e NP01SW2) ...ITA-24
6-2. Adattatore CA (comune per NP01SW1 e NP01SW2) .....ITA-24
6-3. Ricevitore (incluso con NP01SW2) .....ITA-25

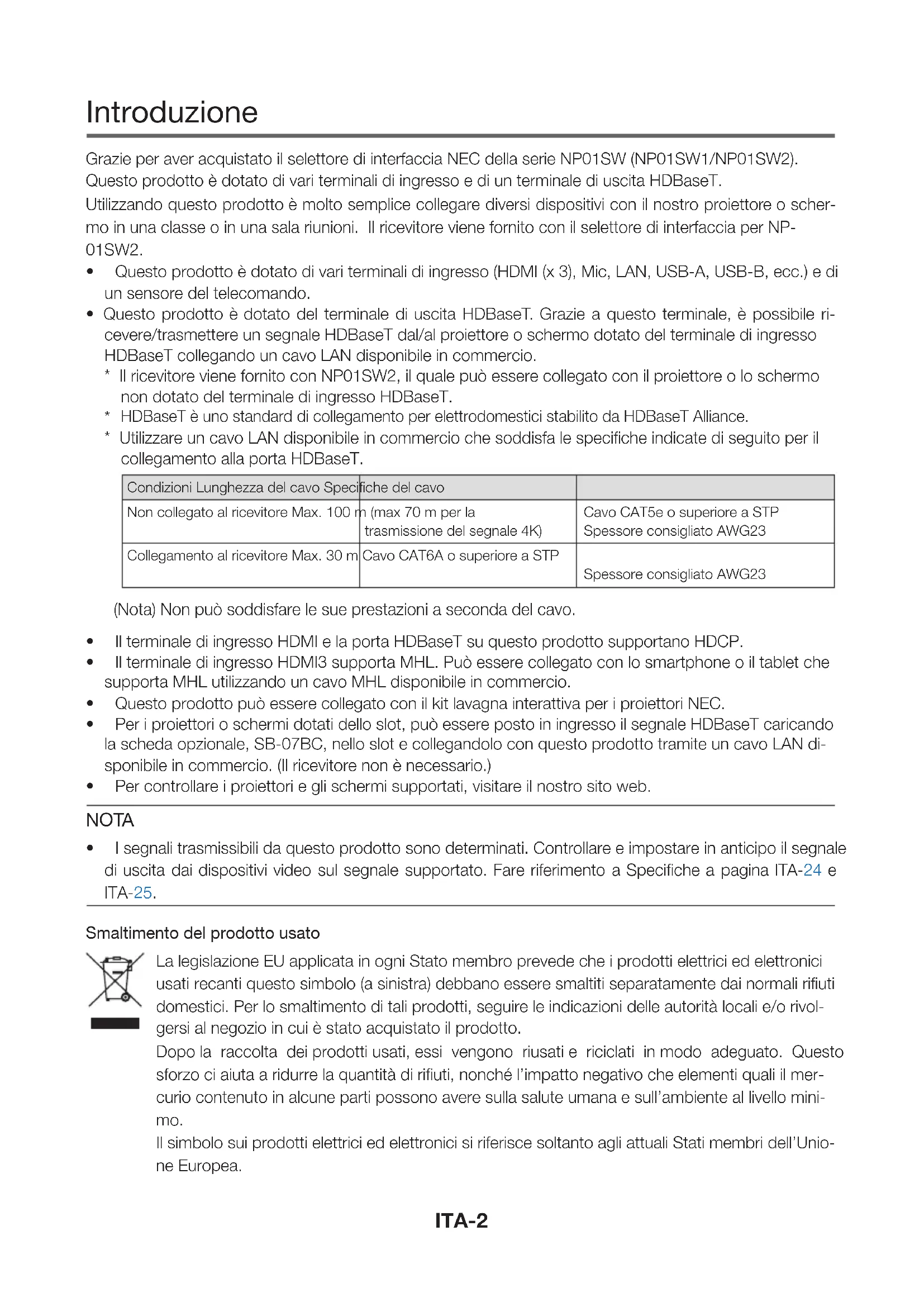

Grazie per aver acquistato il selettore di interfaccia NEC della serie NP01SW (NP01SW1/NP01SW2). Questo prodotto è dotato di vari terminali di ingresso e di un terminale di uscita HDBaseT.

Utilizzando questo prodotto è molto semplice collegare diversi dispositivi con il nostro proiettore o schermo in una classe o in una sala riunioni. Il ricevitore viene fornito con il selettore di interfaccia per NP-01SW2.

• Questo prodotto è dotato di vari terminali di ingresso (HDMI (x 3), Mic, LAN, USB-A, USB-B, ecc.) e di un sensore del telecomando.
• Questo prodotto è dotato del terminale di uscita HDBaseT. Grazie a questo terminale, è possibile ricevere/trasmettere un segnale HDBaseT dal/al proiettore o schermo dotato del terminale di ingresso HDBaseT collegando un cavo LAN disponibile in commercio.

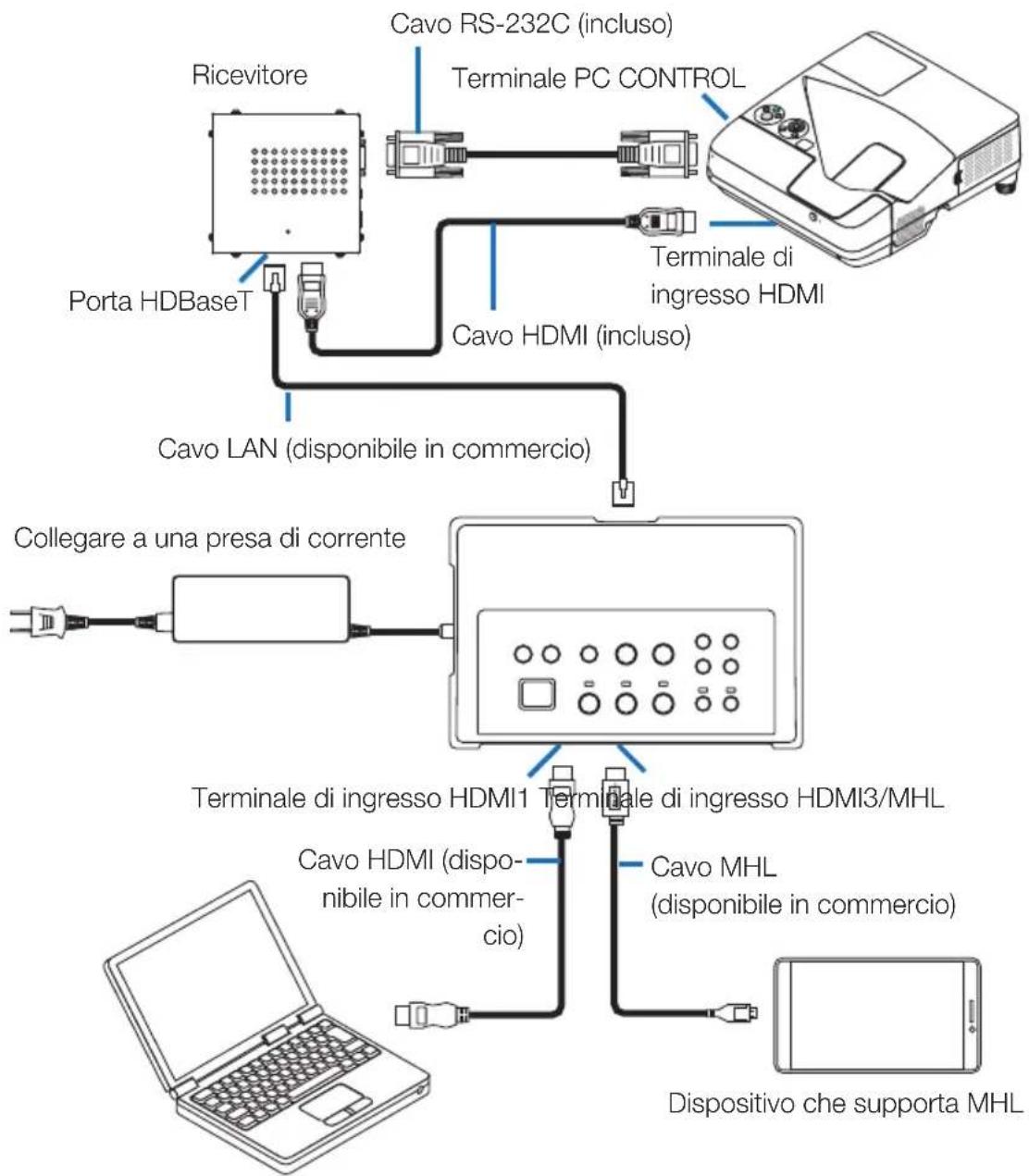

* Il ricevitore viene fornito con NP01SW2, il quale può essere collegato con il proiettore o lo schermo non dotato del terminale di ingresso HDBaseT.
* HDBaseT è uno standard di collegamento per elettrodomestici stabilito da HDBaseT Alliance.
* Utilizzare un cavo LAN disponibile in commercio che soddisfa le specifiche indicate di seguito per il collegamento alla porta HDBaseT.

Condizioni Lunghezza del cavo Specifiche del cavo
Non collegato al ricevitore Max. 100 m	(max 70 m per la trasmissione del segnale 4K)	Cavo CAT5e o superiore a STPSpessore consigliato AWG23
Collegamento al ricevitore Max. 30 m	Cavo CAT6A o superiore a STP	Spessore consigliato AWG23

(Nota) Non può soddisfare le sue prestazioni a seconda del cavo.

• Il terminale di ingresso HDMI e la porta HDBaseT su questo prodotto supportano HDCP.
• Il terminale di ingresso HDMI3 supporta MHL. Può essere collegato con lo smartphone o il tablet che supporta MHL utilizzando un cavo MHL disponibile in commercio.
• Questo prodotto può essere collegato con il kit lavagna interattiva per i proiettori NEC.

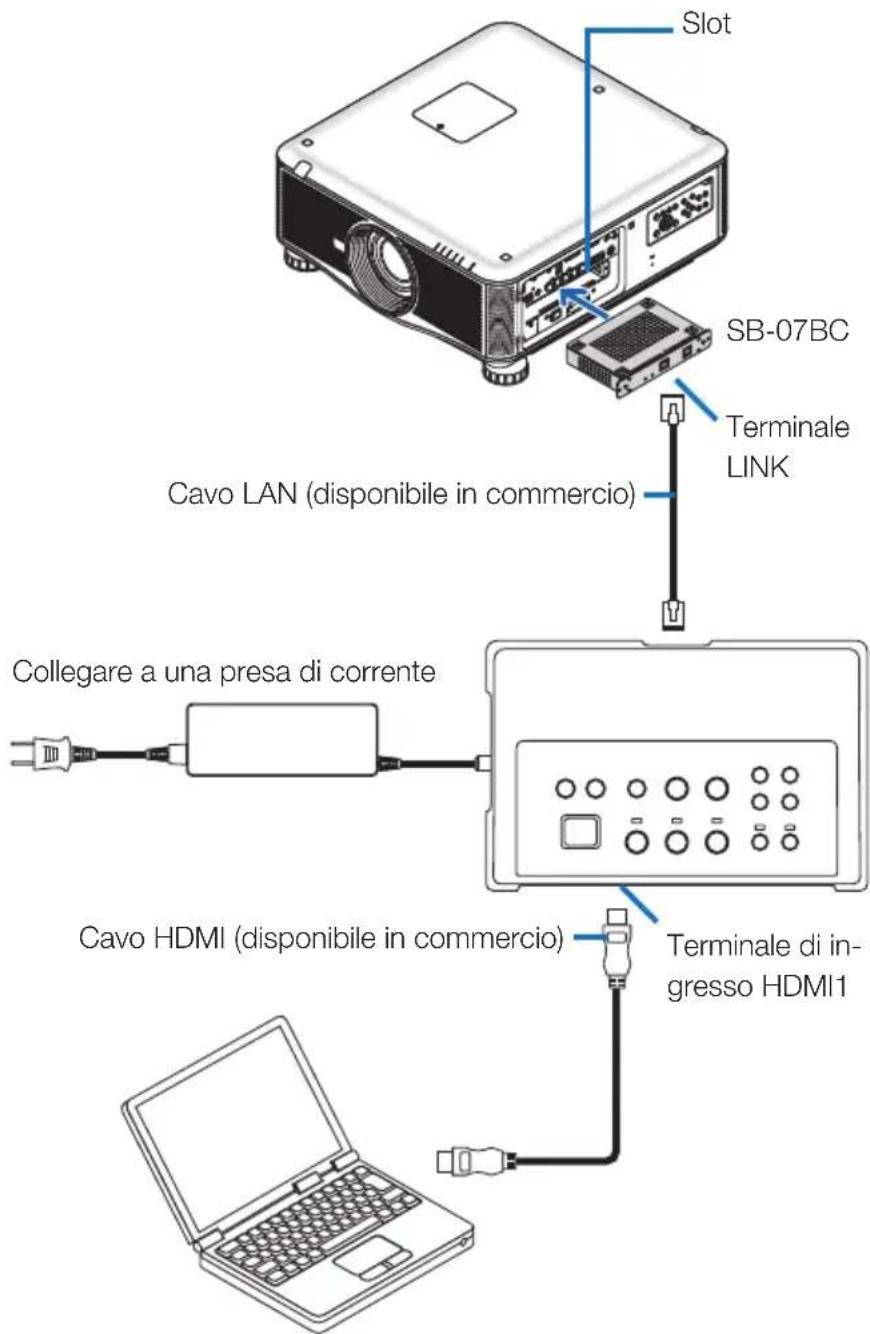

• Per i proiettori o schermi dotati dello slot, può essere posto in ingresso il segnale HDBaseT caricando la scheda opzionale, SB-07BC, nello slot e collegandolo con questo prodotto tramite un cavo LAN disponibile in commercio. (Il ricevitore non è necessario.)
  • Per controllare i proiettori e gli schermi supportati, visitare il nostro sito web.

NOTA

- I segnali trasmissibili da questo prodotto sono determinati. Controllare e impostare in anticipo il segnale di uscita dai dispositivi video sul segnale supportato. Fare riferimento a Specifiche a pagina ITA-24 e ITA-25.

Smaltimento del prodotto usato

La legislazione EU applicata in ogni Stato membro prevede che i prodotti elettrici ed elettronici usati recanti questo simbolo (a sinistra) debbano essere smaltiti separatamente dai normali rifiuti domestici. Per lo smaltimento di tali prodotti, seguire le indicazioni delle autorità locali e/o rivolgersi al negozio in cui è stato acquistato il prodotto.

Dopo la raccolta dei prodotti usati, essi vengono riusati e riciclati in modo adeguato. Questo sforzo ci aiuta a ridurre la quantità di rifiuti, nonché l'impatto negativo che elementi quali il mercurio contenuto in alcune parti possono avere sulla salute umana e sull'ambiente al livello minimo.

Il simbolo sui prodotti elettrici ed elettronici si riferisce soltanto agli attuali Stati membri dell'Unione Europea.

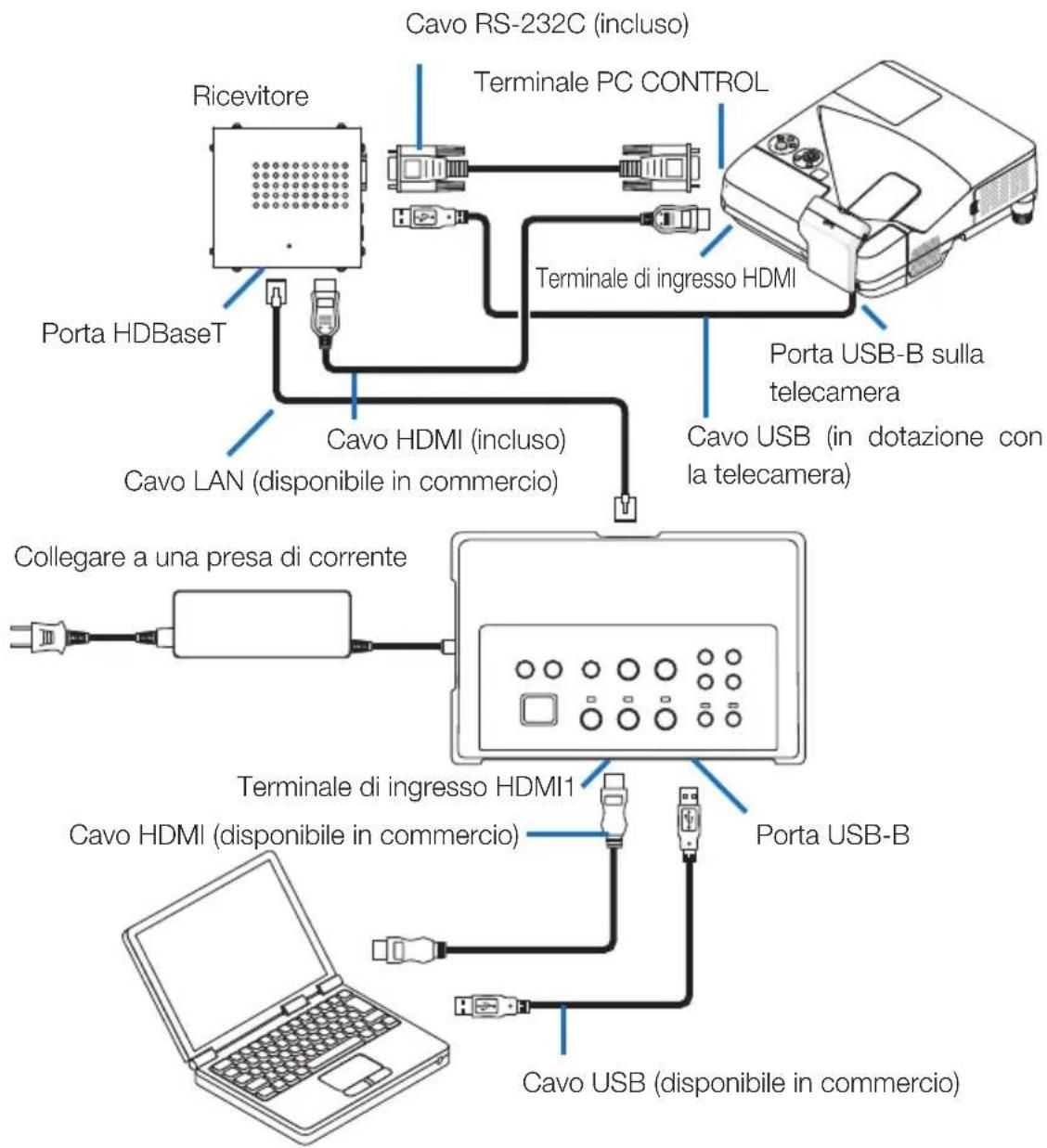

INFORMAZIONI IMPORTANTI

Pulsante SETUP su questo prodotto

- Al termine del collegamento tra questo prodotto e il proiettore o lo schermo, assicurarsi di premere il pulsante SETUP su questo prodotto all'avvio.

Per maggiori dettagli sul pulsante SETUP, fare riferimento a pagina ITA-9.

Assicurarsi di seguire i punti da 1 a 4 prima di premere il pulsante SETUP.

(1) Accendere tutti i dispositivi collegati a questo prodotto.
(2) Selezionare il terminale di ingresso sul proiettore o sullo schermo per questo prodotto.
(3) Premere un pulsante terminale tra il terminale di ingresso HDMI 1, 2 e 3, da cui l'immagine che si desidera visualizzare viene trasmessa. L'immagine viene visualizzata sul proiettore o sullo schermo. Non importa se il segnale è assente.

(4) Premere il pulsante SETUP su questo prodotto.

Mentre l'operazione SETUP è in corso, tutti gli indicatori sono accesi. Quando l'operazione SETUP è stata completata correttamente, gli indicatori si spengono e tornano allo stato precedente. Se l'operazione SETUP non è stata completata, tutti gli indicatori lampeggiano in 2 cicli e tornano allo stato precedente.

- Premendo il pulsante SETUP per il primo utilizzo, ogni volta che si preme un pulsante tra HDMI1, 2 e 3 si cambia l'immagine del terminale di ingresso sul proiettore collegato o sullo schermo dalla prossima volta.

- Se il pulsante SETUP non viene premuto, i pulsanti di funzionamento potrebbero non funzionare correttamente.

- I termini HDMI, HDMI High-Definition Multimedia Interface e il logo HDMI, sono marchi di fabbric marchi di fabbrica registrati di HDMI Licensing LLC negli Stati Uniti e in altri paesi.

HIGH-DEFINITION MULTIMEDIA INTERFACE

- HDBase™ è un marchio di fabbrica di HDBaseT Alliance.

- MHL, Mobile High-Definition Link e il logo MHL sono marchi di fabbrica o marchi di fabbrica registrati di MHL, LLC.

- Altri nomi di prodotti e loghi di società menzionati nel presente manuale possono essere marchi di fabbrica o marchi di fabbrica registrati dei rispettivi proprietari.

Avvertenze

(1) La riproduzione non autorizzata dei contenuti del presente manuale non è consentita.
(2) I contenuti del presente manuale sono soggetti a modifiche senza preavviso.
(3) I contenuti del presente manuale sono stati preparati con cura scrupolosa, ma si prega comunque di notificare NEC nel caso di dubbi o se si notano errori o omissioni.
(4) Si noti che NEC non accetta alcuna responsabilità di qualunque genere per rivendicazioni per danni, perdita di profitti, ecc., risultanti dall'uso di questo prodotto, indipendentemente dall'articolo (3) di cui sopra.
(5) NEC sostituirà qualsiasi manuale contenente fascicolazioni errate o pagine mancanti.

Informazioni sui pittogrammi

Per garantire un uso corretto e sicuro del prodotto, il presente manuale di installazione usa un certo numero di pittogrammi in modo da evitare lesioni all'utente e ad altri e danni alle cose.

I pittogrammi e il loro significato sono descritti di seguito. Assicurarsi di comprenderli appieno prima di leggere il presente manuale.

AVVERTENZA

Il non tener conto di questo pittogramma e l'uso erroneo del prodotto potrebbero provocare incidenti che portano a morte o lesioni gravi.

ATTENZIONE

Il non tener conto di questo pittogramma e l'uso erroneo del prodotto potrebbero provocare lesioni personali o danni alle proprietà circostanti.

Esempi di pittogrammi

Il simbolo indica le istruzioni che raccomandano cautela (compresi gli avvertimenti). Un'indicazione specifica della precauzione viene data all'interno del simbolo.

Il simbolo Indica azioni vietate. Un'indicazione specifica dell'azione vietata viene data all'interno del simbolo.

Il simbolo ● indica le azioni richieste. Un'indicazione specifica dell'azione necessaria viene data all'interno del simbolo.

AVVERTENZA

- Consultare il proprio rivenditore per l'installazione. Non tentare di installare il prodotto da soli, ciò potrebbe causare lesioni.

- Fornire alimentazione a questo prodotto come descritto nel presente manuale. Collegamenti impropri possono provocare incendi o scosse elettriche.

- L'adattatore CA, il cavo di alimentazione CA e il cavo inclusi sono da utilizzare esclusivamente con questo prodotto. Non utilizzarli con altri prodotti per la vostra sicurezza. È essenziale collegare l'adattatore CA incluso con questo prodotto. Per quanto riguarda il cavo di alimentazione, assicurarsi di utilizzare quello incluso o quello doppio isolato, soddisfatti i requisiti relativi agli standard di sicurezza di ciascun Paese. L'utilizzo di un adattatore CA o di un cavo di alimentazione non adatto, potrebbe provocare scosse elettriche o incendi.

• Non collegare o scollegare i cavi con le mani bagnate. Vi è il rischio di scosse elettriche.

- Se questo prodotto o l'adattatore CA emettono fumo, strani rumori o odori strani, oppure se il prodotto o l'adattatore CA dovessero cadere e l'involucro danneggiarsi, scollegare il cavo di alimentazione di questo prodotto dalla presa di corrente. Per il ricevitore, scollegare tutti i cavi collegati. In caso contrario, potrebbero verificarsi scosse elettriche. Dopo aver eseguito le operazioni sopra indicate, contattare il rivenditore per le riparazioni necessarie.

- Non rimuovere o aprire l'involucro di questo prodotto o dell'adattatore CA. Inoltre, non tentare di effettuare riparazioni o modifiche da soli. In caso contrario, potrebbero verificarsi incendi o scosse elettriche.

Per ispezioni interne, regolazioni o riparazioni, contattare il rivenditore.

- Maneggiare i cavi con estrema cura. Cavi danneggiati possono provocare incendi o scosse elettriche.

• Non appoggiare oggetti pesanti sui cavi.
• Non posizionare proiettori o schermi sui cavi.
• Non coprire i cavi con tappeti, ecc.
• Non graffiare o modificare i cavi.
• Non piegare eccessivamente, torcere o tirare i cavi.
• Non riscaldare i cavi.

Se un cavo è danneggiato (fili esposti, fili rotti, ecc), contattare il rivenditore.

- Non utilizzare nei luoghi riportati diseguito in cui il prodotto può bagnarsi. Inoltre, non collocare contenitori pieni di liquido sopra il prodotto. In caso contrario, potrebbero verificarsi scosse elettriche.

• Non utilizzare in caso di pioggia o neve, sulle spiagge e lidi.
• Non utilizzare in bagni o docce.
• Non collocare vasi o fioriere sopra il prodotto.
• Non posizionare bicchieri, cosmetici o prodotti chimici sopra il prodotto.

Qualora corpi estranei, acqua, ecc., dovessero penetrare all'interno del prodotto, scollegare immediatamente il cavo di alimentazione. Per il ricevitore, scollegare tutti i cavi collegati. Dopo aver scollegato il cavo di alimentazione, contattare il proprio rivenditore.

- Non utilizzare nelle condizioni indicate di seguito. In caso contrario, potrebbero scosse elettriche.

• Su tavoli traballanti, superfici inclinate o altri luoghi instabili.
• Vicino a termosifoni o in luoghi con forti vibrazioni.
• All'aperto o in luoghi umidi o polverosi.
• In luoghi esposti a fuliggine o vapore.
• Vicino piani cottura o umidificatori.

- Se si percepisce un rumore simile a un rombo di tuono, non toccare la spina elettrica. Vi è ilrischio di scosseelettriche.

ATTENZIONE

- Collegare la porta HDBaseT e la porta LAN di questo prodotto ad una rete su cui non vi è al-cun rischio di sovratensione. La sovratensione applicata alla porta HDBaseT o alla porta LAN potrebbe provocare scosse elettriche.

- La porta LAN di questo prodotto non supporta PoE. Collegare la porta LAN di questo prodotto a una rete elettrica può causare combustione o danni.

- Utilizzare in un luogo ben ventilato. Non ostruire i fori di ventilazione del ricevitore. Ciò potrebbe causare il surriscaldamento del ricevitore, provocando incendi. Fornire spazio sufficiente intorno al prodotto.

Altre precauzioni

• Non è possibile utilizzare un ricevitore HDBaseT diverso da quello in dotazione. Questo prodotto è disponibile solamente per il ricevitore in dotazione.
  • Utilizzare il cavo HDMI incluso e il cavo RS-232C per il collegamento del ricevitore e dello schermo.
• Questo prodotto supporta solo il collegamento singolo tramite la porta HDBaseT del proiettore, dello schermo o del ricevitore. La porta HDBaseT di questo prodotto non supporta il collegamento con più dispositivi tramite un hub, ecc.
• Non lasciare scoperto il cavo LAN disponibile in commercio utilizzato per il collegamento di questo prodotto e la porta HDBaseT di un proiettore, uno schermo o del ricevitore HDBaseT.
• Non installare e conservare il prodotto nelle seguenti circostanze. In caso contrario, si potrebbe causare un malfunzionamento.

- In presenza di potenti campi magnetici

- In ambienti con gas corrosivi

• Quando si sposta questo prodotto, per prima cosa scollegare tutti i cavi collegati. In caso contrario, si potrebbero causare danni.
• Assicurarsi di spegnere il prodotto prima di collegare/scollegare il cavo LAN dalla porta HDBaseT da questo prodotto.

In caso contrario, si potrebbero causare danni.

• Per lo smaltimento del prodotto

Per lo smaltimento del prodotto, contattare il negozio di acquisto o l'autorità locale.

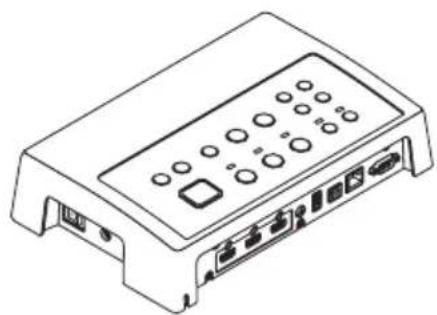

□ Corpo principale del selettore di interfaccia

□ Unità di montaggio (per l'unità □ Unità di montaggio (per principale: grande) (24H8241□) 1 parete) (24H8240□) 1

□ Adattatore CA (3N10206□) 1

□ Unità di montaggio (per l'unità □ Viti di montaggio (M3) 5 principale: piccola) (24H8242□) 1

□ Cavo di alimentazione (USA:7N080245/UE:7N080031) 2

□ Manuale di installazione (7N8N673□) (il presente manuale)

□ Unità di montaggio (per adattatore CA) (24H8244□) 1

NP01SW2 include inoltre i seguenti elementi:

□ Ricevitore (NP01R) 1

□ Cavo HDMI (7N960240) 1

□ Cavo RS-232C (7N960241) 1

□ Unità di montaggio (24H8243□) 1

□ Vite di montaggio (M3) 1

Per riferimenti personali

• Se un qualsiasi accessorio dovesse mancare o essere danneggiato, rivolgersi al rivenditore.
• Gli accessori possono apparire leggermente diversi dalle immagini del presente manuale, ma questo non è un problema in termini di praticità.

2. Nomi dei componenti

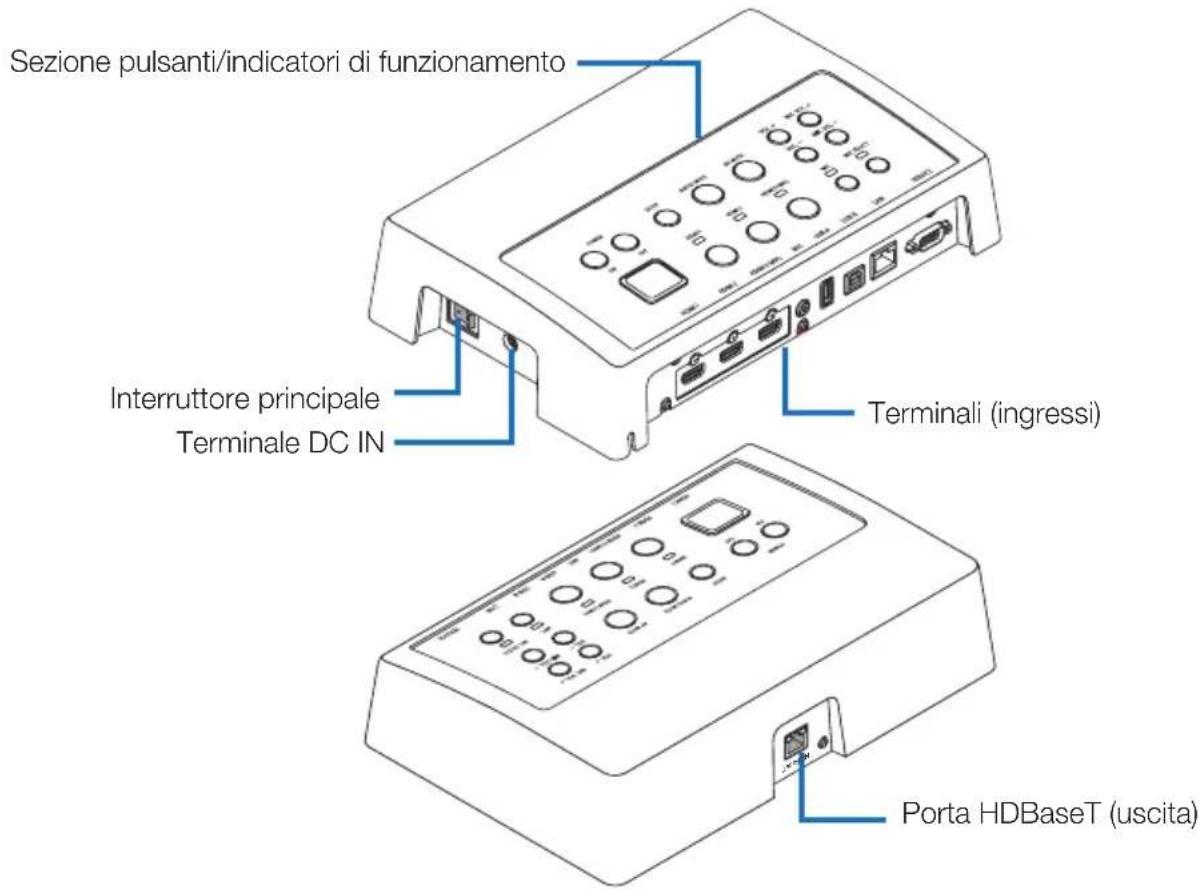

2-1. Selettore di interfaccia

Sezione pulsanti/indicatori di funzionamento Interruttore principale Terminale DC IN Terminali (ingressi) Porta HDBaseT (uscita)

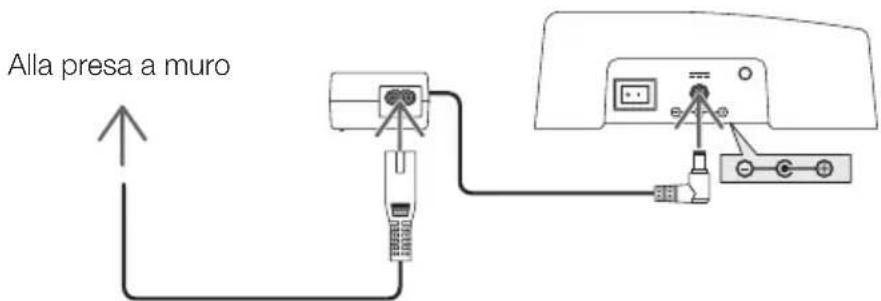

Terminale DC IN

Collegare l'adattatore CA incluso.

Collegare il selettore di interfaccia, l'adattatore CA, il cavo di alimentazione e la presa di alimentazione in modo sicuro.

Alla presa a muro

Interruttore principale

Accende e spegne il selettore di interfaccia.

Attenzione:

- Subito dopo aver acceso l'interruttore principale, tutti gli indicatori dei pulsanti di funzionamento lampeggiano.

Mentre gli indicatori lampeggiano, i pulsanti di funzionamento non sono disponibili.

Porta HDBaseT (uscita)

Collegare un cavo LAN disponibile in commercio qui.

Collegare al proiettore/allo schermo dotato della porta HDBaseT o il ricevitore qui.

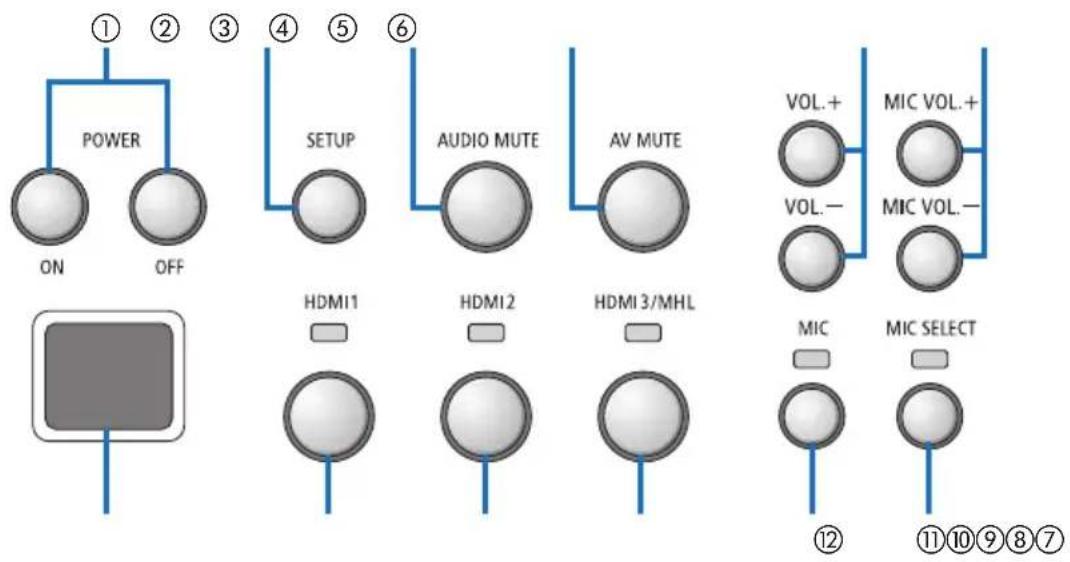

Sezione pulsanti/indicatori di funzionamento

① Pulsante POWER ON/OFF (pressione lunga per spegnere)

Accende e spegne il proiettore o lo schermo collegato al selettore di interfaccia.

② Pulsante SETUP (pressione lunga)

Salva le informazioni del terminale di ingresso collegato al selettore di interfaccia nella memoria del selettore di interfaccia.

NOTA

- Seguire i passaggi descritti come i zioni IMPORTANTI a pagina ITA-3 e premere il pulsante SETUP al primo utilizzo o dopo la sostituzione del proiettore o dello schermo collegato.

③ Pulsante AUDIO MUTE

Disattiva temporaneamente l'audio del proiettore o dello schermo collegato al selettore di interfaccia. Premere nuovamente per riattivare l'audio.

④ Pulsante AV MUTE

Disattiva temporaneamente l'immagine e l'audio del proiettore o dello schermo collegato al se-lettore di interfaccia. Premere nuovamente per riattivare l'audio.

⑤ Pulsanti VOL. +/-

Regola il volume del proiettore o dello schermo collegato al selettore di interfaccia.

⑥ Pulsanti MIC VOL. +/-

Regola il volume del microfono.

⑦ Pulsante HDMI1

Cambia l'ingresso sul terminale di ingresso HDMI1. L'indicatore lampeggia e si spegne mentre HDBaseT link è in fase di elaborazione, quindi si accende quando il processo link è terminato correttamente.

⑧ Pulsante HDMI2

Cambia l'ingresso sul terminale di ingresso HDMI2. L'indicatore lampeggia e si spegne mentre HDBaseT link è in fase di elaborazione, quindi assi accende quando il processo link è terminato correttamente.

⑨ Pulsante HDMI3/MHL

Cambia l'ingresso sul terminale di ingresso HDMI3/MHL. L'indicatore lampeggia e si spegne mentre HDBaseT link è in fase di elaborazione, quindi si accende quando il processo link è terminato correttamente.

⑩ Pulsante MIC

Emette l'audio da HDMI o dal microfono.

Quando è selezionato l'audio del microfono, l'indicatore si accende.

⑪ Pulsante MIC SELECT

Cambia il tipo di microfono collegato (microfono a condensatore o microfono dinamico). Quando è selezionato il microfono a condensatore, l'indicatore si accende.

⑫ Sensore remoto

(Non disponibile quando è collegato il ricevitore.) Riceve il segnali ad infrarossi proveniente dal telecomando.

Per riferimenti personali

• Lo stato dei pulsanti HDMI1, 2 e 3, MIC, MIC SELECT e MIC VOL. I pulsanti +/- vengono memorizzati nella memoria anche quando il selettore di interfaccia è spento.
• Seguire le istruzioni riportate di seguito per ripristinare il prodotto alle impostazioni di fabbrica.
  (1) Spegnere l'interruttore principale.
  (2) Mentre si preme il pulsante POWER OFF, accendere l'interruttore principale.
  (3) Rilasciare il pulsante POWER OFF quando tutti gli indicatori sono accesi.
• Al termine del ripristino tutti gli indicatori lampeggiano.
  (4) Quando il ripristino è completato, spegnere l'interruttore principale.
  (5) Accendere nuovamente l'interruttore principale.

NOTA

- Per 5 secondi dopo aver premuto un pulsante su questo prodotto, non spegnere l'interruttore principale. Se interruttore principale viene spento entro 5 secondi dopo aver premuto un pulsante, i valori salvati possono essere inizializzati.

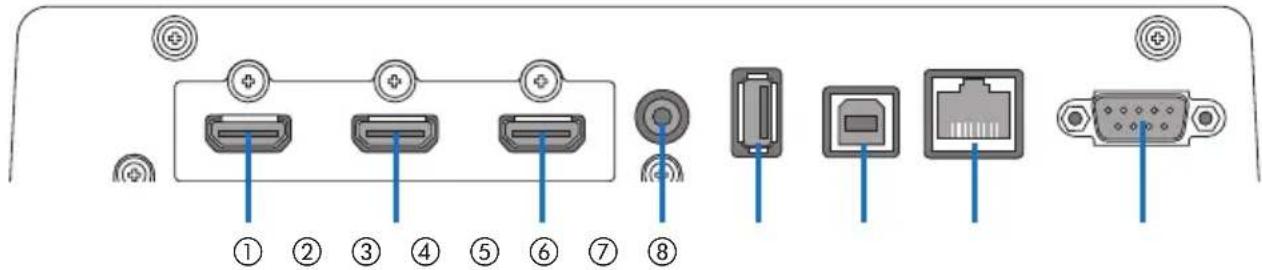

Sezione dei terminali di collegamento (ingressi)

HDMI1

HDMI 2

HDMI3/MHL

MIC

USB-A

USB-B

LAN

SERVICE

① Terminale di ingressoHDMI1

Collegarlo al terminale di uscita HDMI di un computer o dispositivo immagine.

② Terminale di ingresso HDMI2

Collegarlo al terminale di uscita HDMI di un computer o dispositivo immagine.

③ Terminale di ingressoHDMI3/MHL

Collegarlo al terminale di uscita HDMI di un computer o dispositivo immagine. Oppure collegare un dispositivo che supporta lo standard MHL.

④ Terminale di ingressoMIC

Collegare un microfono.

⑤ PortaUSB-A

(Può essere utilizzata quando è collegato il ricevitore.)

Collegare un dispositivo di memoria USB qui quando si utilizza principalmente la funzione VIEWER del proiettore.

⑥ PortaUSB-B

(Può essere utilizzata quando è collegato il ricevitore.)

Collegarla alla porta USB-A del computer quando si utilizza principalmente il kit lavagna interattiva o la funzione USB Display del proiettore.

⑦ PortaLAN

(Non può essere utilizzata quando è collegato il ricevitore.)

Collegarla alla porta LAN del computer. Utilizzar-la per controllare il proiettore o lo schermo dal computer.

⑧ TerminaleSERVICE

Questo terminale è utilizzato esclusivamente per scopi di manutenzione. (Non disponibile per gli utenti)

NOTA

- Sul selettore di interfaccia, le porte USB-A e USB-B non possono essere utilizzate contemporaneamente. La selezione della porta USB-A o USB-B può essere eseguita dall'interruttore del selettore sul ricevitore (fare riferimento a ⑥ alla pagina seguente).

2-2. Ricevitore (incluso con NP01SW2)

[Lato sinistro] [Lato destro]

Collegarla alla porta HDBaseT del selettore di interfaccia (uscita) tramite un cavo LAN disponibile in commercio.

② Terminale di uscitaHDMI

Collegarlo al terminale di ingresso HDMI sul proiettore o sullo schermo tramite il cavo HDMI in dotazione.

③Porta USB-B

Collegarla alla porta USB-A del proiettore tramite un cavo USB disponibile in commercio per utilizzare la funzione VIEWER del proiettore.

④Porta USB-A

Collegarla alla porta USB-A del proiettore tramite un cavo USB disponibile in commercio principalmente per utilizzare il kit lavagna interattiva o la funzione USB Display del proiettore.

⑤ Terminale PC CONTROL

Collegarlo al terminale PC CONTROL del pro- iettore o al terminale RS-232C dello schermo tramite il cavo RS-232C in dotazione.

⑥ Interruttore del selettoreUSB-A/USB-B

Utilizzarlo per selezionare la porta USB-A o USB-B sul ricevitore. Solo una porta (USB-A o USB-B) è disponibile sul ricevitore.

Assicurarsi di eseguire l'operazione di commutazione quando il prodotto è spento.

Utilizzare un lungo bastone per passare da/a USB-A/USB-B.

Interruttore del selettore (6)	Selettore di interfaccia Ricevitore
USB-A	USB-A: Inattiva USB-A: Attiva
	USB-B: Attiva USB-B: Inattiva
USB-B	USB-A: Attiva USB-A: Inattiva
	USB-B: Inattiva USB-B: Attiva

3. Montaggio del selettore di interfaccia su una parete

Montare l'unità di montaggio in 2 posizioni sulla superficie posteriore dell'unità principale e sulla parete dove l'unità principale deve essere fissata. Inoltre, utilizzare l'unità di montaggio per montare l'adattatore CA sulla parete.

[Informazioni sulle viti]

• Utilizzare le 5 viti fornite con il selettore di interfaccia (M3). Con NP01SW2, è inclusa 1 vite in più (M3) da utilizzare con il ricevitore.
• Oltre alle suddette viti, preparare 8 vitò 4 disponibili in commercio per montare il selettore di interfaccia sulla parete.

NOTA

• Preparare delle vitò4 che abbiano abbastanza resistenza per sostenere il selettore di interfaccia dal peso di 1,4 kg.
• Utilizzare un cacciavite magnetizzato con un collo sottile per installare il selettore di interfaccia sulla parete.

3-1. Montaggio del selettore di interfaccia su una parete

(1) Fissare le unità di montaggio dell'unità principale (grandi e piccole) alla superficie posteriore dell'unità principale.

Fissare utilizzando 3 delle viti in dotazione (M3).

(2) Fissare l'unità di montaggio a parete alla parete sulla quale deve essere fissato il selettore di interfaccia.

Fissare 4 viti ∅4 disponibili in commercio.

Il lato della parete

(3) Montare il selettore di interfaccia sull'unità di montaggio a parete.

Far scorrere il selettore di interfaccia verso il basso per fissarlo ai ganci dell'unità di montaggio a parete.

Il lato della parete

(4) Fissare i lati superiore e destro del connettore di interfaccia con le viti in dotazione.

Utilizzare 2 delle viti in dotazione (M3).

Il lato della parete

3-2. Montaggio dell'adattatore CA su una parete

(1) Montare l'adattatore CA sull'unità di montaggio e fissarlo alla parete con 4 viti disponibili in commercio (∅4).

4. Montaggio del ricevitore sull'unità di montaggio sul soffitto o su una parete (per NP01SW2)

Per il collegamento del ricevitore al proiettore, fissare il ricevitore sull'unità di montaggio a soffitto del proiettore. Nel caso in cui l'unità di montaggio a soffitto del proiettore non viene utilizzata o se si desidera collegare il ricevitore a uno schermo, fissarla su una parete vicino al dispositivo. Preparare 1 vite ∅4 disponibile in commercio per fissare il ricevitore su una parete.

NOTA

- Preparare delle vitò4 disponibili in commercio che abbiano abbastanza resistenza per sostenere il ricevitore dal peso di 0,5 kg.

4-1. Fissaggio del'unità di montaggio al ricevitore

(1) Fissare l'unità di montaggio sul ricevitore con la vite in dotazione (M3).

4-2. In caso di fissaggio del ricevitore sull'unità di montaggio a soffitto

(1) Quando si monta l'unità di montaggio a soffitto al proiettore, fissare l'unità di montaggio a soffitto e il ricevitore con una vite.

Esempi di fissaggio

4-3. In caso di fissaggio del ricevitore su una parete

(1) Per fissare il ricevitore su una parete, utilizzare 1 vite ∅4 disponibile in commercio.

5. Esempi di collegamento del dispositivo

5-1. Proiezione dell'immagine di un computer, ecc.

Collegamento a un proiettore o a uno schermo dotato di porta HDBaseT

NOTA

• Utilizzare un cavo MHL (disponibile in commercio) conforme agli standard.
L'utilizzo di un cavo non conforme agli standard potrebbe causare incendi, lesioni o danni agli oggetti circostanti quando si carica il dispositivo compatibile MHL.
- Se viene utilizzato un convertitore/adattatore MHL-HDMI (disponibile in commercio) per il collegamento, la carica della batteria e il telecomando potrebbero non funzionare.
• Se l'immagine non è correttamente visualizzata, scollegare e quindi ricollegare il cavo MHL.
- L'immagine potrebbe non essere visualizzata correttamente in base al tipo di smartphone o tablet, alle sue impostazioni, ecc.
- Se il ricevitore non è collegato, le porte USB-A e USB-B del selettore di interfaccia non possono essere utilizzate.

Per riferimenti personali

• Il dispositivo compatibile MHL non può essere caricato nei seguenti casi.

- Quando il dispositivo che supporta MHL è scarico

- Quando il consumo di energia è maggiore della quantità di energia fornita

Collegamento a un proiettore o a uno schermo senza porta HDBaseT

Collegare il ricevitore in dotazione con NP01SW2.

Collegamento a un computer non dotato del terminale di uscita HDMI

• Utilizzare la funzione USB Display del proiettore. Non supporta il collegamento con gli schermi. Alcuni modelli non sono dotati della funzione USB Display. Controllare il manuale d'uso del proiettore o il sito web della NEC per vedere se il proiettore è dotato della funzione USB Display.
  • Collegare il ricevitore in dotazione con NP01SW2.

IMPORTANTE

- Per utilizzare la funzione USB Display, portare l'interruttore del selettore USB-A/USB-B del ricevitore sulla porta "USB-A" prima di collegare il cavo.

NOTA

• Il passaggio alla funzione USB Display può essere effettuato tramite Image Express Utility Lite su un computer.
  Quando si passa alla funzione USB Display utilizzando il telecomando del proiettore, utilizzare il telecomando puntandolo verso il sensore del proiettore. Quando è collegato un ricevitore, il sensore remoto del selettore di interfaccia non è disponibile.
• Quando i computer sono collegati sia al terminale di ingresso HDMI del selettore di interfaccia sia alla porta USB-B, viene visualizzato immediatamente lo schermo del computer collegato alla porta USB-B dopo l'accensione del selettore di interfaccia.

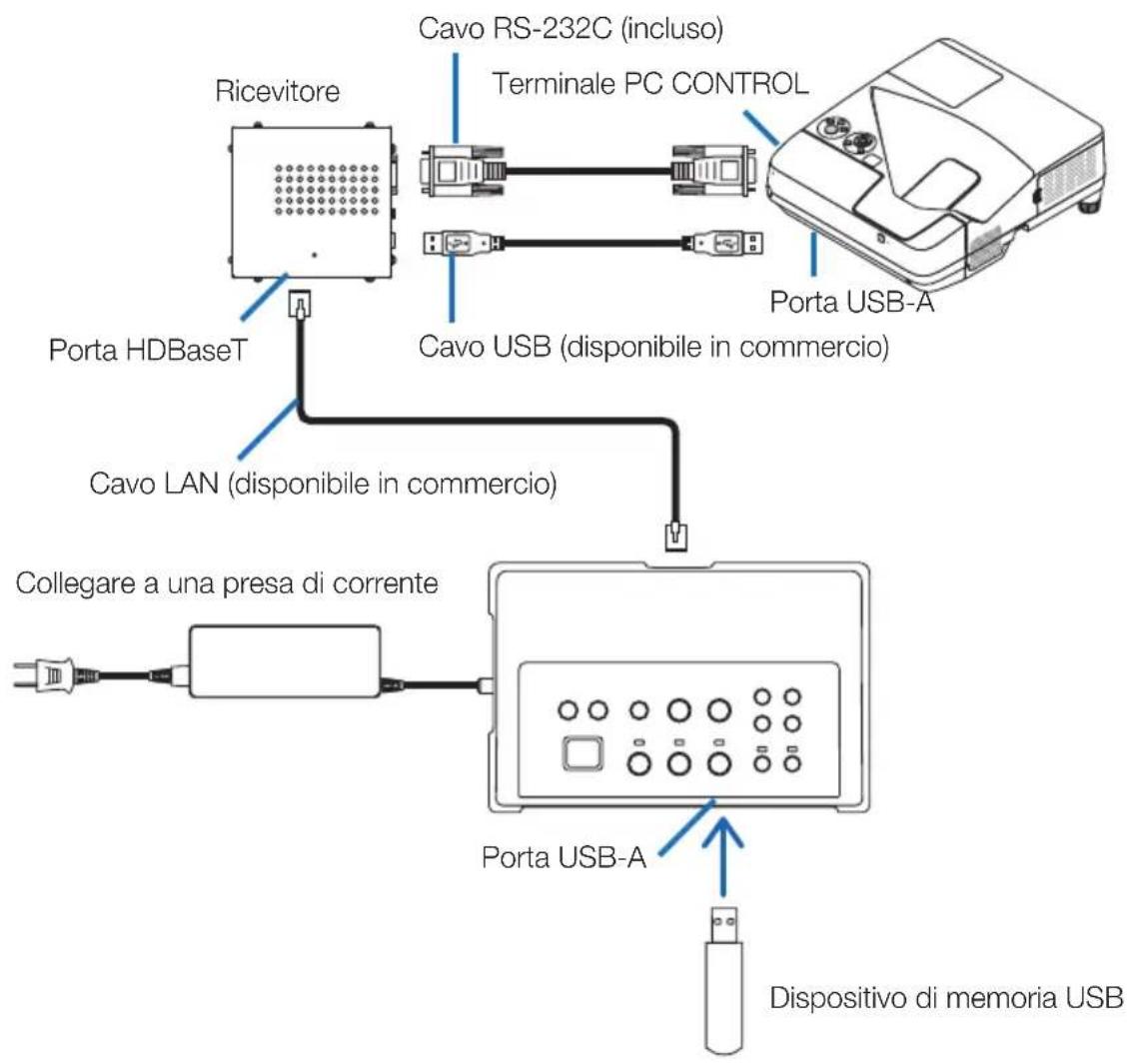

Utilizzo della funzione VIEWER del proiettore tramite questo prodotto con la memoria USB

• Non supporta il collegamento con gli schermi.
Alcuni modelli non sono dotati della funzione VIEWER. Controllare il manuale d'uso del proiettore o il sito web della NEC per vedere se il proiettore è dotato della funzione VIEWER.
• Collegare il ricevitore in dotazione con NP01SW2.

IMPORTANTE

- Per utilizzare la funzione VIEWER, portare l'interruttore del selettore USB-A/USB-B del ricevitore sulla porta "USB-B" prima di collegare il cavo.

NOTA

- Utilizzare il telecomando del proiettore per passare alla funzione VIEWER. Il sensore remoto del selet- tore di interfaccia non è disponibile quando è collegato un ricevitore, pertanto utilizzare il telecomando puntandolo verso il sensore remoto del proiettore.

Collegamento a un proiettore o schermo con la scheda opzionale SB-07BC inserita nel suo slot

Slot SB-07BC Cavo LAN (disponibile in commercio) Terminale LINK Collegare a una presa di corrente Cavo HDMI (disponibile in commercio) Terminale di ingresso HDMI1

NOTA

• Se il ricevitore non è collegato, le porte USB-A e USB-B del selettore di interfaccia non sono disponibili.
• I pulsanti indicati di seguito su questo prodotto non sono disponibili quando il proiettore SB-07BC caricato è collegato con questo prodotto.

5-2. Utilizzo di un kit lavagna interattiva venduto separatamente per il proiettore

Collegare il ricevitore in dotazione con NP01SW2.

IMPORTANTE

- Per utilizzare la funzione kit lavagna interattiva, portare l'interruttore del selettore USB-A/USB-B del ricevitore sulla porta "USB-A" prima di collegare il cavo.

NOTA

• La funzione USB Display non è disponibile quando è collegato il kit lavagna interattiva (venduto separatamente).
• Collegare il cavo USB alla porta USB-B sul proiettore per utilizzare la stilo, la quale è controllata dal software IWB installato sul computer che si collega con il proiettore dotato della funzione lavagna interattiva integrata come NP-UM352W.

In tal caso, aggiungere il segno di spunta su REMOTE PEN per PEN SETTINGS sul menu APPS del proiettore.

5-3. Utilizzo del display touch integrato

Collegare il ricevitore incluso con NP01SW2 allo stesso modo di 5-2 utilizzando un kit lavagna interattiva venduto separatamente per il proiettore descritto nella pagina precedente.

IMPORTANTE

- Per utilizzare il display touch integrato, portare l'interruttore del selettore USB-A/USB-B del ricevitore sulla porta "USB-A" prima di collegare il cavo.

Per il collegamento tra il display touch integrato e il ricevitore, assicurarsi di utilizzare i cavi elencati di seguito come per 5-2 utilizzando un kit lavagna interattiva venduto separatamente per il proiettore descritto nella pagina precedente.

• Cavo HDMI (incluso)
• Cavo RS-232C (incluso)
• Cavo USB (in dotazione con il display touch integrato)

5-4. Controllo del proiettore o dello schermo tramite LAN

NOTA

- Quando è collegato un ricevitore, il proiettore o lo schermo non possono essere controllati tramite LAN.

6-1. Selettore di interfaccia (comune per NP01SW1 e NP01SW2)

Terminali di ingresso	HDMI	Connettore HDMI tipo A x 3[Ingressi video]Deep Color: 8/10/12-bit supportatiColorimetria: RGB, YCbCr444 e YCbCr422 supportatiLipSync, HDCP*1, 4K e 3D supportati[Ingresso audio]Frequenza di campionamento LPCM: 32/44,1/48 kHz
	USB-A USB tipo A x 1
	USB-B USB tipo B x 1
	LAN*2	RJ-45 x1, BASE-TX supportati
	Microfono Mini-jack monofonico x 1
	Service D-Sub a 9-pin x 1
Terminali di uscita	HDBaseT*3	RJ-45 x 1
Tensione di alimentazione	19,5 V
Consumo di energia	21 W (100-240 V CA)(0,1 W quando l'interruttore principale è spento)* Incluso il consumo di energia del trasformatore CA
	19.5 W (CC)
Dimensioni esterne	285 (L) x 64 (H) x 187 (P) mm
Peso 1,4 kg
Ambiente di utilizzo	Temperatura di esercizio 5	- 40°C
	Umidità di esercizio 20 ~ 80% (senza condensa)
	Temperatura di conservazione	-10 - 50°C
	Umidità di conservazione 20 ~ 80% (senza condensa)

6-2. Adattatore CA (comune per NP01SW1 e NP01SW2)

Numero del modello	AD1930
Ingresso 100-240	V CA ± 10% 50/60 Hz, 1,4 A
Uscita 19,5 V CC,	3,05 A

6-3. Ricevitore (incluso con NP01SW2)

Numero del modello	NP01R
Terminale di ingresso	HDBaseT^*3	RJ-45 × 1
Terminali di uscita	HDMI	Connettore HDMI tipo A × 1[Uscite video]Deep Color: 8/10/12-bit supportati*4Colorimetria: RGB, YCbCr444 e YCbCr422 supportatiLipSync, HDCP^*1 , 4K non supportato, 3D supportato*5[Uscita audio]Frequenza di campionamento LPCM: 32/44,1/48 kHz
	USB-A USB tipo A × 1
	USB-B USB tipo B × 1
	PC control D-Sub a 9-pin ×1
Dimensioni esterne	126 (L) × 52 (H) × 119 (P) mm120 (L) × 52 (H) × 113 (P) mm (escluse le parti sporgenti)
Peso 0,5 kg
Ambiente di utilizzo	Temperatura di esercizio 5	- 40°C
	Umidità di esercizio 20 - 80% (senza condensa)
	Temperatura di conservazione	-10 - 50°C
	Umidità di conservazione 2	0 - 80% (senza condensa)

*1 Definizione della tecnologia HDCP e HDCP
HDCP è l'abbreviazione di "High-bandwidth Digital Content Protection", un sistema di protezione dei diritti d'autore il cui scopo è quello di impedire la copia illegale di contenuti digitali inviati tramite interfaccia DisplayPort o HDMI. Gli standard HDCP sono stabiliti e gestiti da un gruppo chiamato Digital Content Protection, LLC.
Su questo prodotto, la tecnologia HDCP viene utilizzata per il terminale di ingresso HDMI e per la porta HDBaseT.
I contenuti digitali protetti da copyright che utilizzano la tecnologia HDCP possono essere proiettati utilizzando il terminale di ingresso HDMI e la porta HDBaseT di questo prodotto.
Tuttavia, le immagini dalla porta di ingresso HDMI o dalla porta HDBaseT potrebbero non essere visualizzate a causa di modifiche agli standard HDCP o per altri motivi, anche se il prodotto funziona correttamente.
*2 La porta LAN di questo prodotto non supporta PoE. Collegare la porta LAN di questo prodotto a una rete elettrica può causare combustione o danni.
*3 Utilizzare un cavo LAN disponibile in commercio del tipo descritto di seguito per la porta HDBaseT.

Condizione Lunghezza del cavo	Specifiche del cavo
Non collegato al ricevitore Max.	100 m (massimo 70 m per i segnali 4K)	Cavo CAT5e o superiore a STP Spessore consigliato AWG23
Collegato al ricevitore	Max. 30 m	Cavo CAT6A o superiore a STP Spessore consigliato AWG23

NOTA: Le prestazioni potrebbero non essere soddisfacenti con alcuni cavi.
*4 Il segnale a 1080p supporta segnali fino a 8 bit.
D'altra parte, segnali come 1080i, 720p, 480p, 480i, ecc., supportano segnali fino a 12 bit.
*5 Non supporta segnali che superano 1080p 30 Hz e 1080i 60 Hz, ecc.

Selector de interfaces
