Caractéristique	Détails
Type d'aspirateur	Aspirateur à sec et humide
Puissance	1200 W
Capacité du réservoir	30 litres
Poids	8 kg
Longueur du câble	5 m
Accessoires inclus	Filtre, tuyau d'aspiration, brosse pour sols durs, brosse pour tapis
Utilisation	Idéal pour le nettoyage de divers types de surfaces, y compris les sols durs et les tapis
Maintenance	Vider le réservoir après chaque utilisation, nettoyer le filtre régulièrement
Sécurité	Ne pas utiliser sur des surfaces mouillées sans les accessoires appropriés, respecter les consignes de sécurité du fabricant
Garantie	2 ans

FOIRE AUX QUESTIONS - TCVC 3055 S EINHELL

Comment assembler l'aspirateur EINHELL TCVC 3055 S ?

Pour assembler l'aspirateur, commencez par fixer le tube d'aspiration au corps de l'aspirateur. Ensuite, attachez les accessoires nécessaires selon vos besoins. Consultez le manuel d'utilisation pour des instructions détaillées.

L'aspirateur ne démarre pas, que faire ?

Vérifiez si l'aspirateur est correctement branché à une prise électrique fonctionnelle. Assurez-vous également que le câble d'alimentation n'est pas endommagé. Si le problème persiste, contactez le service client.

Comment nettoyer le filtre de l'aspirateur ?

Retirez le filtre de l'aspirateur et tapotez-le doucement pour enlever la poussière. Si le filtre est très sale, lavez-le à l'eau tiède sans détergent. Laissez-le sécher complètement avant de le remettre en place.

Quel type de sac dois-je utiliser pour l'EINHELL TCVC 3055 S ?

Utilisez des sacs compatibles spécifiquement conçus pour le modèle EINHELL TCVC 3055 S. Vérifiez les spécifications sur l'emballage des sacs ou consultez le manuel d'utilisation pour plus d'informations.

Comment vider le réservoir de l'aspirateur ?

Pour vider le réservoir, débranchez l'aspirateur et retirez le réservoir en appuyant sur les boutons de déverrouillage. Videz le contenu dans une poubelle et nettoyez le réservoir si nécessaire avant de le remettre en place.

L'aspirateur émet des bruits étranges, que faire ?

Vérifiez si des objets sont coincés dans le tube ou les accessoires. Il se peut que le moteur ait besoin d'être inspecté par un professionnel si le bruit persiste. Ne continuez pas à utiliser l'aspirateur dans ce cas.

Quelle est la puissance d'aspiration de l'EINHELL TCVC 3055 S ?

L'EINHELL TCVC 3055 S a une puissance d'aspiration de 3050 W, ce qui lui permet de fournir une performance efficace pour divers types de surfaces.

Puis-je utiliser cet aspirateur pour aspirer des liquides ?

Oui, l'EINHELL TCVC 3055 S est conçu pour aspirer des liquides ainsi que des solides. Assurez-vous de suivre les instructions du manuel pour une utilisation sécurisée.

Quelles sont les dimensions de l'aspirateur ?

Les dimensions de l'EINHELL TCVC 3055 S sont 40 cm de hauteur, 36 cm de largeur et 30 cm de profondeur.

Où puis-je trouver des pièces de rechange pour l'EINHELL TCVC 3055 S ?

Les pièces de rechange peuvent être commandées auprès des revendeurs agréés EINHELL ou directement sur le site web de la marque.

MODE D'EMPLOI TCVC 3055 S EINHELL

F Instructions d'origine Aspirateur eau et poussières

Montage des Griff es (Abb. 4)

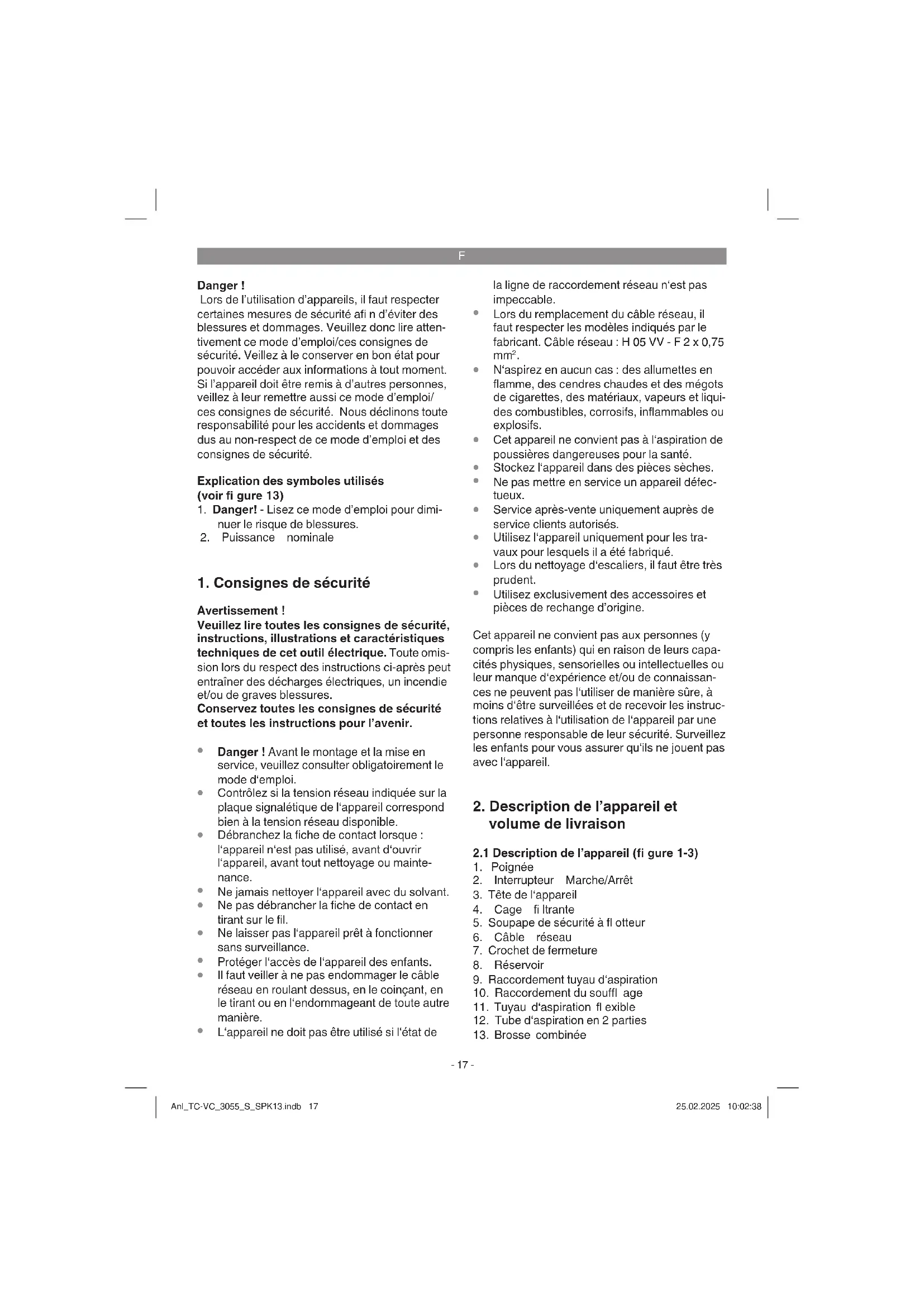

Lors de l'utilisation d'appareils, il faut respecter certaines mesures de sécurité afi n d'éviter des blessures et dommages. Veuillez donc lire attentivement ce mode d'emploi/ces consignes de sécurité. Veillez à le conserver en bon état pour pouvoir accéder aux informations à tout moment. Si l'appareil doit être remis à d'autres personnes, veillez à leur remettre aussi ce mode d'emploi/ces consignes de sécurité. Nous déclinons toute responsabilité pour les accidents et dommages dus au non-respect de ce mode d'emploi et des consignes de sécurité.

Explication des symboles utilisés (voir fi gure 13)

1. Danger! - Lisez ce mode d'emploi pour diminuer le risque de blessures.
2. Puissance nominale

1. Consignes de sécurité

Avertissement !

Veuillez lire toutes les consignes de sécurité, instructions, illustrations et caractéristiques techniques de cet outil électrique. Toute omission lors du respect des instructions ci-après peut entraîner des décharges électriques, un incendie et/ou de graves blessures.

Conservez toutes les consignes de sécurité et toutes les instructions pour l'avenir.

• Danger ! Avant le montage et la mise en service, veuillez consulter obligatoirement le mode d'emploi.
• Contrôlez si la tension réseau indiquée sur la plaque signalétique de l'appareil correspond bien à la tension réseau disponible.
• Débranchez la fiche de contact lorsque : l'appareil n'est pas utilisé, avant d'ouvrir l'appareil, avant tout nettoyage ou maintenance.
• Ne jamais nettoyer l'appareil avec du solvant.
• Ne pas débrancher la fiche de contact en tirant sur le fil.
• Ne laisser pas l'appareil prêt à fonctionner sans surveillance.
  • Protéger l'accès de l'appareil des enfants.
• Il faut veiller à ne pas endommager le câble réseau en roulant dessus, en le coinçant, en le tirant ou en l'endommageant de toute autre manière.
  • L'appareil ne doit pas être utilisé si l'état de

la ligne de raccordement réseau n'est pas impeccable.

• Lors du remplacement du câble réseau, il faut respecter les modèles indiqués par le fabricant. Câble réseau : H 05 VV - F 2 x 0,75 mm².
• N'aspirez en aucun cas : des allumettes en flamme, des cendres chaudes et des mégots de cigarettes, des matériaux, vapeurs et liquides combustibles, corrosifs, inflammables ou explosifs.
• Cet appareil ne convient pas à l'aspiration de poussières dangereuses pour la santé.
  • Stockez l'appareil dans des pièces sèches.
• Ne pas mettre en service un appareil défectueux.
  • Service après-vente uniquement auprès de service clients autorisés.
• Utilisez l'appareil uniquement pour les travaux pour lesquels il a été fabriqué.
• Lors du nettoyage d'escaliers, il faut être très prudent.
  • Utilisez exclusivement des accessoires et pièces de rechange d'origine.

Cet appareil ne convient pas aux personnes (y compris les enfants) qui en raison de leurs capacités physiques, sensorielles ou intellectuelles ou leur manque d'expérience et/ou de connaissances ne peuvent pas l'utiliser de manière sûre, à moins d'être surveillées et de recevoir les instructions relatives à l'utilisation de l'appareil par une personne responsable de leur sécurité. Surveillez les enfants pour vous assurer qu'ils ne jouent pas avec l'appareil.

2. Description de l'appareil et volume de livraison

2.1 Description de l'appareil (fi gure 1-3)

1. Poignée
2. Interrupteur Marche/Arrêt
3. Tête de l'appareil
4. Cage filtrante
5. Soupape de sécurité à fl otteur
6. Câble réseau
7. Crochet de fermeture
8. Réservoir
9. Raccordement tuyau d'aspiration
10. Raccordement du souffl age
11. Tuyau d'aspiration fl exible
12. Tube d'aspiration en 2 parties
13. Brosse combinée

F

1. Galets de roulement
2. Filtre à plis
3. Filtre en mousse
4. Crochet pour enrouleur de câble
5. Roues
6. Bouchon fi leté de vidange d'eau
7. Pièce intermédiaire
8. Vis de fixation sur la poignée
9. Support pour accessoires
10. Suceur plat
11. Sac collecteur de saletés

2.2 Volume de livraison

Veuillez contrôler si l'article est complet à l'aide de la description du volume de livraison. S'il manque des pièces, il faut vous adresser dans un délai de 5 jours ouvrables maximum après votre achat à notre service après-vente ou au magasin de bricolage compétent le plus proche muni d'une preuve d'achat valable. Veuillez consulter pour cela le tableau des garanties dans les conditions de garantie à la fi n du mode d'emploi.

• Ouvrez l'emballage et prenez l'appareil en le sortant avec précaution de l'emballage.
• Retirez le matériel d'emballage tout comme les sécurités d'emballage et de transport (s'il y en a).
  • Vérifiez si la livraison est bien complète.
• Contrôlez si l'appareil et ses accessoires ne sont pas endommagés par le transport.
• Conservez l'emballage autant que possible jusqu'à la fin de la période de garantie.

Danger!

L'appareil et le matériel d'emballage ne sont pas des jouets ! Il est interdit de laisser des enfants jouer avec des sacs et des fi lms en plastique et avec des pièces de petite taille. Ils risquent de les avaler et de s'étouff er !

• Poignée
• Tuyau d'aspiration
• Tube d'aspiration en 2 parties
• Brosse combinée
• 4 x galets de roulement
• Filtre à plis avec couvercle
• Filtre en mousse
• Pièce intermédiaire
• Vis de fixation pour poignée (2x)
- Suceur plat
• Sac collecteur de saletés
• Mode d'emploi d'origine

L'appareil est équipé d'une chaîne (z) au fond du réservoir. Elle sert à réduire les charges statiques

pendant l'utilisation.

3. Utilisation conforme à l'aff ectation

L'aspirateur eau et poussières convient à l'aspiration de liquides et de poussières sous réserve d'utiliser le fi ltre correspondant. L'appareil n'est pas destiné à l'aspiration de matériaux combustibles, explosifs ou dangereux pour la santé.

La machine doit exclusivement être employée conformément à son aff ectation. Chaque utilisation allant au-delà de cette aff ectation est considérée comme non conforme. Pour les dommages en résultant ou les blessures de tout genre, le producteur décline toute responsabilité et l'opérateur/l'exploitant est responsable.

Veillez au fait que nos appareils, conformément à leur aff ectation, n'ont pas été construits, pour être utilisés dans un environnement professionnel, industriel ou artisanal. Nous déclinons toute responsabilité si l'appareil est utilisé professionnellement, artisanalement ou dans des sociétés industrielles, tout comme pour toute activité équivalente.

4. Données techniques

Tension du secteur ..... 220-240V \~ 50-60 Hz
Puissance nominale : 950 W
Volume du réservoir : ....30 l
Niveau de pression acoustique L_pA ..... 78 dB(A)
Imprécision K_pA .....2 dB
Poids: 5,5 kg

F

5. Avant la mise en service

Avertissement !

Assurez-vous, avant de connecter la machine, que les données se trouvant sur la plaque de signalisation correspondent bien aux données du réseau.

L'appareil doit être uniquement branché sur une prise de courant de sécurité !

5.1 Montage de l'appareil

Montage de la tête de l'appareil (fi g. 6)

La tête de l'appareil (3) est fi xée à l'aide des crochets de fermeture (7) au réservoir (8). Pour retirer la tête de l'appareil (3), ouvrez les crochets de fermeture (7) et enlever la tête de l'appareil (3). Lors du montage de la tête de l'appareil (3), veillez à ce que les crochets de fermeture s'enclenchent bien (7).

Montage des roulettes (fi gure 5)

Montez les roulettes (14) comme illustré sur la figure 5.

Montage de la poignée (fi g. 4)

Montez la poignée (1) à l'aide d'un tournevis.

5.2 Montage des fi Itres

Remarque!

Ne jamais utiliser l'aspirateur eau et poussières sans fi ltre !

Veillez toujours à la bonne fixation des filtres !

Montage du filtre en mousse (fig. 7)

Pour l'aspiration de liquides, enfilez le filtre en mousse (16) joint à la livraison par dessus la cage filtrante (fig. 2/4). Le filtre à plis (15) déjà monté à la livraison ne convient pas pour l'aspiration de liquides !

Montage du filtre à plis (fig. 8)

Pour l'aspiration à sec, enfilez le filtre à plis (15) par dessus la cage filtrante (fig. 2/4). Le filtre à plis convient uniquement pour l'aspiration à sec !

Montage du sac collecteur de saletés (fi g. 8a)

Pour l'aspiration de saletés fi nes et sèches, nous recommandons d'installer en supplément le sac collecteur de saletés. De cette manière le fi titre à plis (15) reste plus longtemps propre et la performance d'aspiration dure plus longtemps. De plus, cela facilite l'élimination de la poussière. Enfi lez le sac collecteur de saletés par dessus l'ouverture

d'aspiration. Le sac collecteur de saletés convient uniquement pour l'aspiration à sec.

5.3 Montage du tuyau d'aspiration (fi g. 9-12)

Raccordez selon l'utilisation choisie le tuyau d'aspiration (11) au raccordement correspondant de l'aspirateur eau et poussières.

Aspirer

Branchez le tuyau d'aspiration (11) sur le raccordement du tuyau d'aspiration (9)

Souffl er

Branchez le tuyau d'aspiration (11) sur le raccordement du souffl age (10)

Pour rallonger le tuyau d'aspiration (11), on peut enfi cher un ou plusieurs éléments du tube d'aspiration en 2 parties (12) sur le tuyau d'aspiration (11).

5.4 Embouts d'aspiration

Brosse combinée (13)

La brosse combinée (13) convient pour l'aspiration de matières solides et de liquides sur des surfaces moyennes à grandes.

Buse à joints (fig. 11)

La buse à joints (23) sert à aspirer les matières solides et les liquides dans les angles, les arêtes et dans les endroits difficiles d'accès.

6. Commande

6.1 Interrupteur marche/arrêt (fi g. 2/2)

Position de l'interrupteur 0 : arrêt

Position de l'interrupteur I : fonctionnement normal

6.2 Aspirer à sec

Pour l'aspiration à sec, utilisez le fi ltre à plis (15).

On peut installer un sac collecteur de saletés en supplément. (cf. point 5.2).

Veillez toujours à la bonne fixation des filtres !

6.3 Aspirer du liquide

Utilisez le fi ltre en mousse (16) pour aspirer du liquide (voir point 5.2).

Veillez toujours à la bonne fixation du filtre !

Bouchon fileté de vidange d'eau (fig. 1)

Pour une vidange plus aisée du réservoir (8) lors de l'aspiration de liquides, celui-ci est équipé d'un bouchon fi leté de vidange d'eau (19). Ouvrir le

F

bouchon fi leté de vidange d'eau (19) en tournant vers la gauche et évacuer le liquide.

Lors de l'aspiration de liquides, la soupape de sécurité à fl otteur (5) se ferme une fois le niveau de remplissage maximal atteint dans le réservoir. Le bruit que fait l'appareil en aspirant change alors, il augmente. Mettez ensuite l'appareil hors circuit et videz le réservoir.

Danger!

L'aspirateur eau et poussières ne convient pas à l'aspiration de liquides combustibles ! Utilisez uniquement le fi ltre en mousse joint à la livraison pour l'aspiration de liquides !

6.4 Souffler

Raccordez le tuyau d'aspiration (11) au raccordement du souffl age (10) de l'aspirateur eau et poussières.

7. Remplacement de le câble d'alimentation réseau

Danger!

Si le câble d'alimentation réseau de cet appareil est endommagée, il faut la faire remplacer par le producteur ou son service après-vente ou par une personne de qualification semblable afin d'éviter tout risque.

8. Nettoyage, maintenance et commande de pièces de rechange

Danger!

Retirez la fi che de contact avant tous travaux de nettoyage.

8.1 Nettoyage

• Maintenez les dispositifs de protection, les fentes à air et le carter de moteur aussi propres et sans poussière que possible.
• Nous recommandons de nettoyer l'appareil tout de suite après chaque utilisation.

8.2 Nettoyage de la tête d'appareil (3)

Nettoyez l'appareil régulièrement à l'aide d'un chiff on humide et un peu de savon noir. N'utilisez aucun produit de nettoyage ni détergent ; ils pourraient endommager les pièces en matières plastiques de l'appareil.

8.3 Nettoyage du réservoir (8)

Le réservoir peut être nettoyé, en fonction du degré d'encrassement, avec un chiff on humide et un peu de savon noir ou sous l'eau courante.

8.4 Nettoyage des fi Itres

Nettoyage du fi ltre à plis (15)

Nettoyez régulièrement le fi ltre à plis (15) en le tapotant avec précaution et en le nettoyant à l'aide d'une brosse fi ne ou d'une balayette.

Nettoyage du fi ltre en mousse (16)

Nettoyez le fi ltre en mousse (16) avec un peu de savon noir sous l'eau courante et laissez-le sécher à l'air libre.

8.5 Maintenance

Contrôlez la bonne fixation des filtres de l'aspirateur eau et poussières régulièrement et avant chaque application.

8.6 Commande de pièces de rechange :

Pour les commandes de pièces de rechange, veuillez indiquer les références suivantes:

• Type de l'appareil
• No. d'article de l'appareil
• No. d'identification de l'appareil
• No. de pièce de rechange de la pièce requise Vous trouverez les prix et informations actuelles à l'adresse www.Einhell-Service.com

F

9. Mise au rebut et recyclage

L'appareil se trouve dans un emballage permettant d'éviter les dommages dus au transport. Cet emballage est une matière première et peut donc être réutilisé ultérieurement ou être réintroduit dans le circuit des matières premières. L'appareil et ses accessoires sont en matériaux divers, comme par ex. des métaux et matières plastiques. Les appareils défectueux ne doivent pas être jetés dans les poubelles domestiques. Pour une mise au rebut conforme à la réglementation, l'appareil doit être déposé dans un centre de collecte approprié. Si vous ne connaissez pas de centre de collecte, veuillez vous renseigner auprès de l'administration de votre commune.

10. Stockage

Entreposez l'appareil et ses accessoires dans un endroit sombre, sec et à l'abri du gel tout comme inaccessible aux enfants. La température de stockage optimale est comprise entre 5 et 30 °C. Conservez l'outil électrique dans l'emballage d'origine.

Élimination des déchets

Pour une mise au rebut conforme à la réglementation, les appareils, les emballages, les piles et accus doivent être déposés dans un centre de collecte approprié. Si vous ne connaissez pas de centre de collecte, veuillez-vous renseigner auprès de l'administration de votre commune. Ne jetez pas les outils électriques, les piles et les accus dans les ordures ménagères!

Uniquement pour les pays de l'UE : Conformément à la directive européenne 2012/19/UE relative aux déchets d'équipements électriques et électroniques, les outils électroportatifs devenus inutilisables et conformément à la directive 2006/66/CE les piles/accus défectueux ou usagés doivent être récoltés à part et apportés dans un centre de collecte et de recyclage respectueux de l'environnement.

Valable uniquement pour la France:

Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même sous forme d'extraits, est uniquement permise une fois l'accord explicite de l'Einhell Germany AG obtenu.

Sous réserve de modifi cations techniques.

F

Informations service après-vente

Nous disposons dans tous les pays mentionnés dans le bon de garantie de partenaires de service après-vente compétents dont vous trouverez les coordonnées dans le bon de garantie. Ceux-ci se tiennent à votre disposition pour tout ce qui concerne le service après-vente comme les réparations, l'approvisionnement en pièces de rechange et d'usure ou l'achat de pièces de consommation.

Il faut tenir compte du fait que pour ce produit les pièces suivantes sont soumises à une usure liée à l'utilisation ou à une usure naturelle ou que les pièces suivantes sont nécessaires en tant que consom-mables.

Catégorie Exemple
Pièces d'usure* brosse combinée, suceur plat, brosse à parquet, adaptateur pour outil électrique, etc.
Matériel de consommation/pièces de consommation*	filtre à plis, filtre en mousse, sac collecteur de saletés, fi ltre supplémentaire, etc.
Pièces manquantes

*Pas obligatoirement compris dans la livraison !

En cas de vices ou de défauts, nous vous prions d'enregistrer le cas du défaut sur internet à l'adresse www.Einhell-Service.com. Veuillez donner une description précise du défaut et répondre dans tous les cas aux questions suivantes :

• est-ce que l'appareil a fonctionné une fois ou était-il défectueux dés le départ ?
• avez-vous remarqué quelque chose avant la panne (symptôme avant la panne) ?
• quel est le défaut de fonctionnement de l'appareil à votre avis (symptôme principal) ?
  Décrivez ce défaut de fonctionnement.

|
