BEDIENUNGSANLEITUNG TCVC 3055 S EINHELL

TC-VC 3055 S Art.-Nr.: 23.422.35 I.-Nr.: 21024

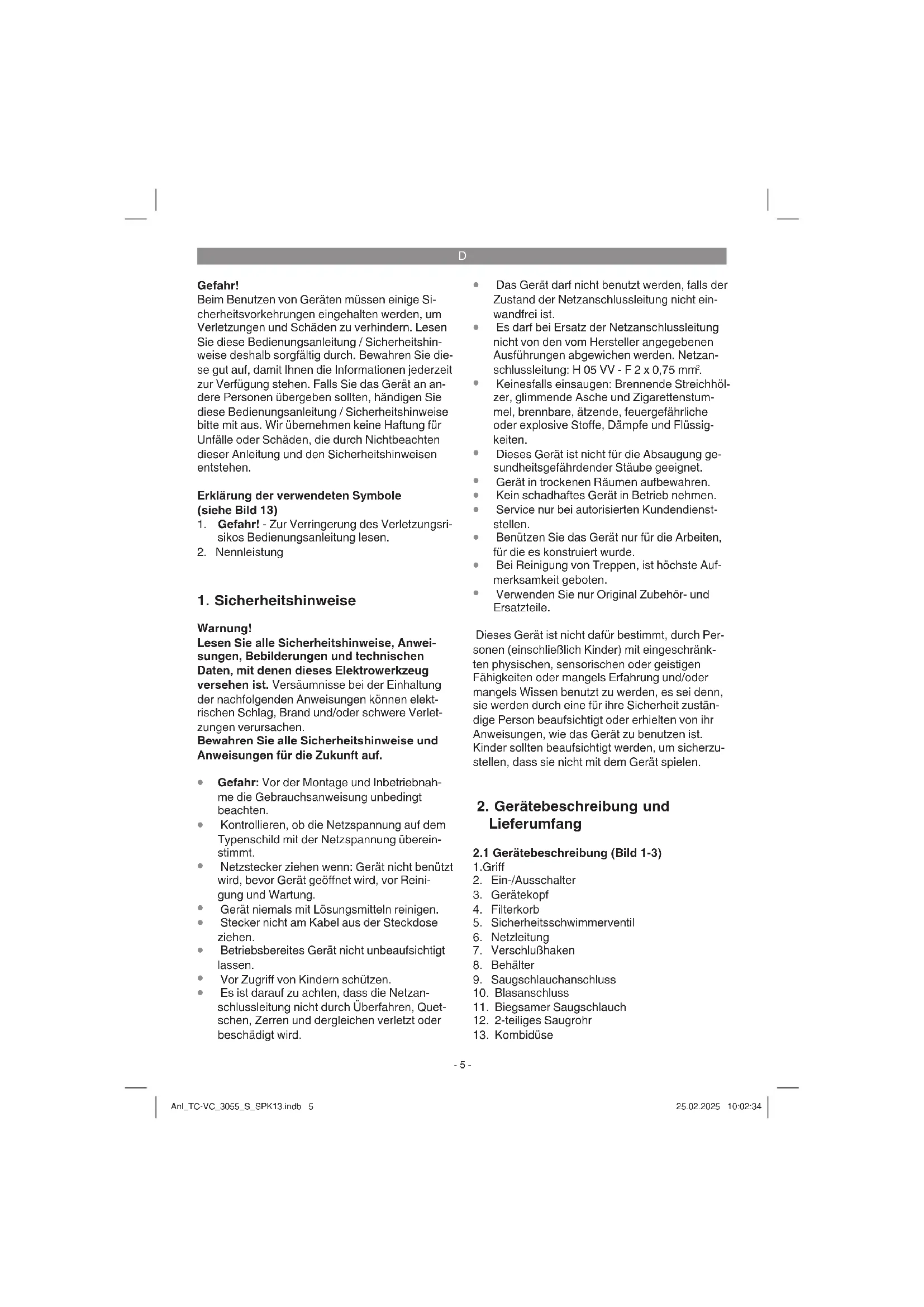

Gefahr! Beim Benutzen von Geräten müssen einige Si- cherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshin- weise deshalb sorgfältig durch. Bewahren Sie die- se gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an an- dere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen. Erklärung der verwendeten Symbole (siehe Bild 13)

1. Gefahr! - Zur Verringerung des Verletzungsri-

sikos Bedienungsanleitung lesen.

1. Sicherheitshinweise

Warnung! Lesen Sie alle Sicherheitshinweise, Anwei- sungen, Bebilderungen und technischen Daten, mit denen dieses Elektrowerkzeug versehen ist. Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen können elekt- rischen Schlag, Brand und/oder schwere Verlet- zungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Gefahr: Vor der Montage und Inbetriebnah- me die Gebrauchsanweisung unbedingt beachten.

Kontrollieren, ob die Netzspannung auf dem Typenschild mit der Netzspannung überein- stimmt.

Netzstecker ziehen wenn: Gerät nicht benützt wird, bevor Gerät geöffnet wird, vor Reini- gung und Wartung.

Gerät niemals mit Lösungsmitteln reinigen.

Stecker nicht am Kabel aus der Steckdose ziehen.

Betriebsbereites Gerät nicht unbeaufsichtigt lassen.

Vor Zugriff von Kindern schützen.

Es ist darauf zu achten, dass die Netzan- schlussleitung nicht durch Überfahren, Quet- schen, Zerren und dergleichen verletzt oder beschädigt wird.

Das Gerät darf nicht benutzt werden, falls der Zustand der Netzanschlussleitung nicht ein- wandfrei ist.

Es darf bei Ersatz der Netzanschlussleitung nicht von den vom Hersteller angegebenen Ausführungen abgewichen werden. Netzan- schlussleitung: H 05 VV - F 2 x 0,75 mm

Keinesfalls einsaugen: Brennende Streichhöl- zer, glimmende Asche und Zigarettenstum- mel, brennbare, ätzende, feuergefährliche oder explosive Stoffe, Dämpfe und Flüssig- keiten.

Dieses Gerät ist nicht für die Absaugung ge- sundheitsgefährdender Stäube geeignet.

Gerät in trockenen Räumen aufbewahren.

Kein schadhaftes Gerät in Betrieb nehmen.

Service nur bei autorisierten Kundendienst- stellen.

Benützen Sie das Gerät nur für die Arbeiten, für die es konstruiert wurde.

Bei Reinigung von Treppen, ist höchste Auf- merksamkeit geboten.

Verwenden Sie nur Original Zubehör- und Ersatzteile. Dieses Gerät ist nicht dafür bestimmt, durch Per- sonen (einschließlich Kinder) mit eingeschränk- ten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zustän- dige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzu- stellen, dass sie nicht mit dem Gerät spielen.

2. Gerätebeschreibung und

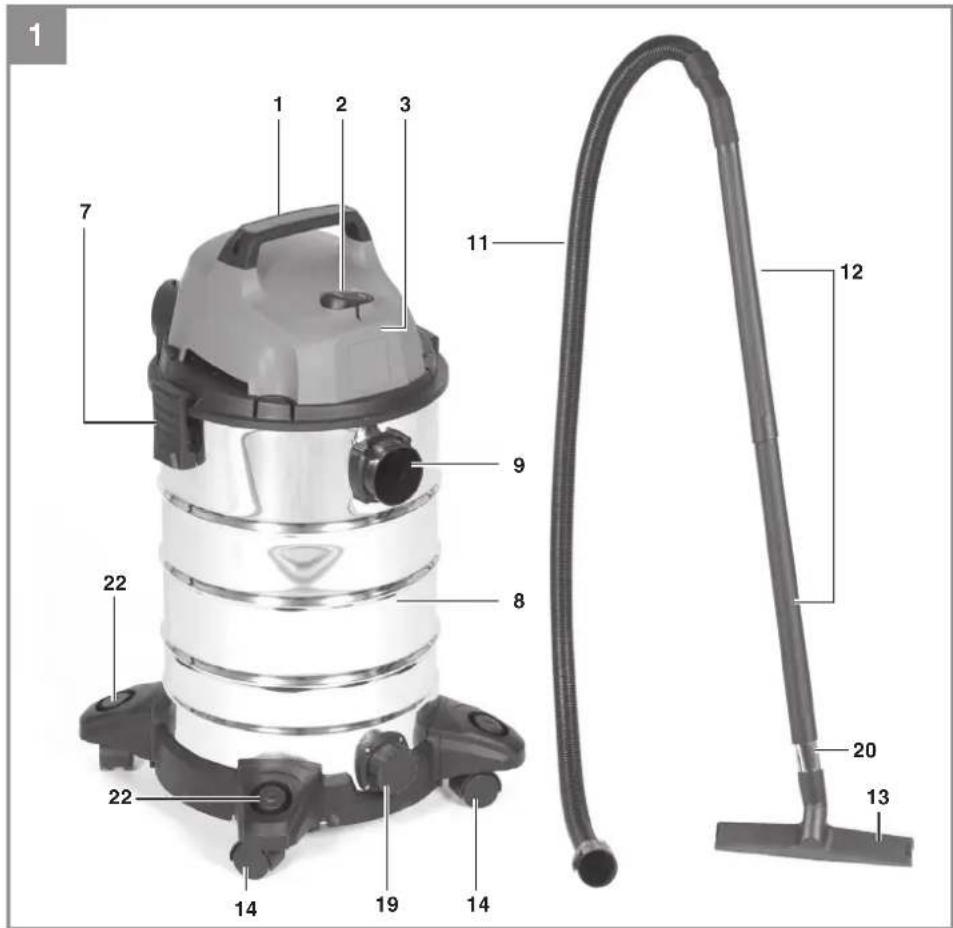

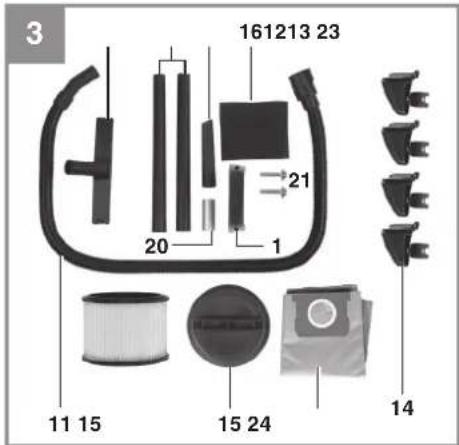

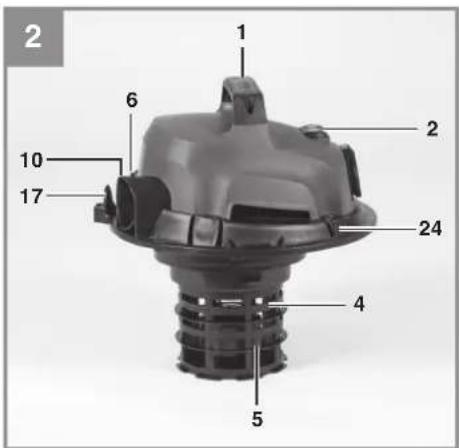

2.1 Gerätebeschreibung (Bild 1-3)

5. Sicherheitsschwimmerventil

9. Saugschlauchanschluss

12. 2-teiliges Saugrohr

17. Haken für Kabelaufwicklung

19. Wasserablasschraube

21. Befestigungsschrauben für Griff

Bitte überprüfen Sie die Vollständigkeit des Arti- kels anhand des beschriebenen Lieferumfangs. Bei Fehlteilen wenden Sie sich bitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Arti- kels unter Vorlage eines gültigen Kaufbeleges an unser Service Center oder an den nächstgelege- nen zuständigen Baumarkt. Bitte beachten Sie hierzu die Gewährleistungstabelle in den Garan- tiebestimmungen am Ende der Anleitung.

Öffnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig aus der Verpackung.

Entfernen Sie das Verpackungsmaterial so- wie Verpackungs-/ und Transportsicherungen (falls vorhanden).

Überprüfen Sie, ob der Lieferumfang vollstän- dig ist.

Kontrollieren Sie das Gerät und die Zubehör- teile auf Transportschäden.

Bewahren Sie die Verpackung nach Möglich- keit bis zum Ablauf der Garantiezeit auf. Gefahr! Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Er- stickungsgefahr!

Faltenfilter mit Deckel

Befestigungsschraube für Griff (2x)

Originalbetriebsanleitung Das Gerät ist mit einer Kette (z) am Behälterbo- den ausgestattet. Sie dient zur Verminderung sta- tischer Aufl adung währed der Benutzung.

3. Bestimmungsgemäße

Verwendung Der Nass- Trockensauger ist geeignet zum Nass- und Trockensaugen unter Verwendung des ent- sprechenden Filters. Das Gerät ist nicht bestimmt zum Aufsaugen von brennbaren, explosiven oder gesundheitsgefährdenden Stoff en. Die Maschine darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinaus- gehende Verwendung ist nicht bestimmungsge- mäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bedie- ner und nicht der Hersteller. Bitte beachten Sie, dass unsere Geräte bestim- mungsgemäß nicht für den gewerblichen, hand- werklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

Netzspannung:................... 220-240V ~ 50-60 Hz Nennleistung: ............................................. 950 W Max. Leistungsaufnahme Behältervolumen: ............................................ 30 l Schalldruckpegel L

5. Vor Inbetriebnahme

Warnung! Überzeugen Sie sich vor dem An- schließen, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen. Das Gerät darf nur an einer Schutzkontaktsteck- dose angeschlossen werden!

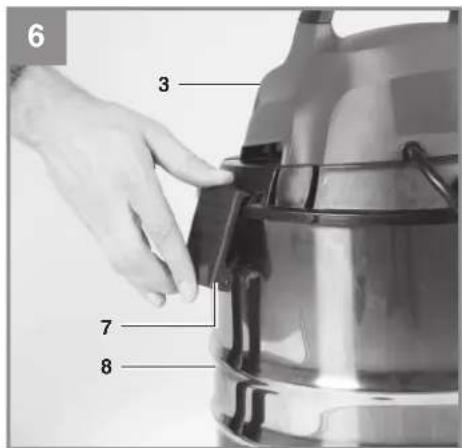

Montage des Gerätekopfes (Abb. 6) Der Gerätekopf (3) ist mit den Verschlusshaken Anl_TC-VC_3055_S_SPK13.indb 6Anl_TC-VC_3055_S_SPK13.indb 6 25.02.2025 10:02:3525.02.2025 10:02:35D

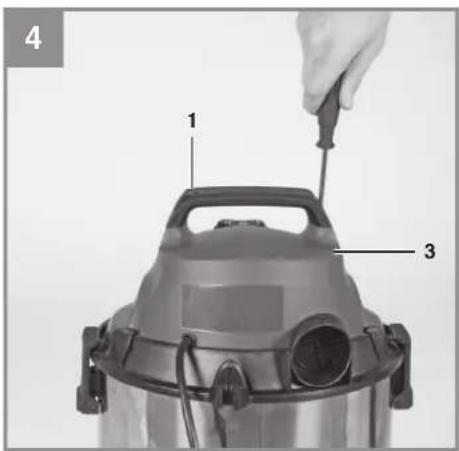

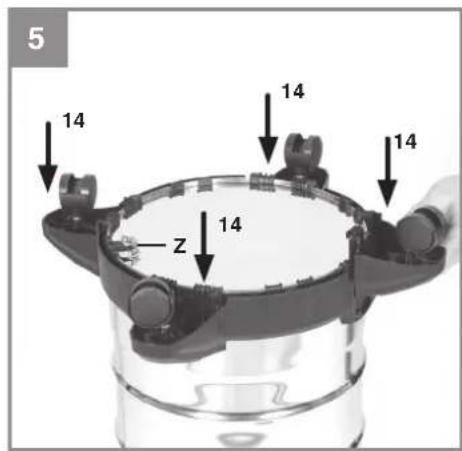

(7) am Behälter (8) befestigt. Zum Abnehmen des Gerätekopfes (3) Verschlusshaken (7) öff nen und Gerätekopf (3) abnehmen. Bei Montage des Gerätekopfes (3) auf korrektes Einrasten der Ver- schlusshaken (7) achten. Montage der Laufrollen (Bild 5) Montieren Sie die Laufrollen (14) entsprechend der Abbildung 5. Montage des Griff es (Abb. 4) Montieren Sie den Griff (1) mit einem Schrauben- dreher.

5.2 Montage der Filter

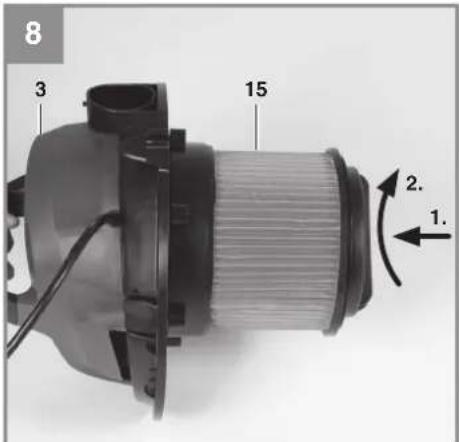

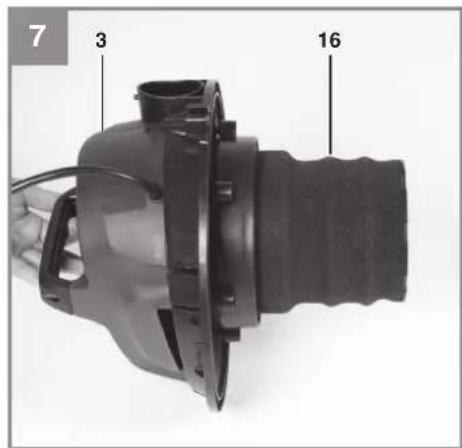

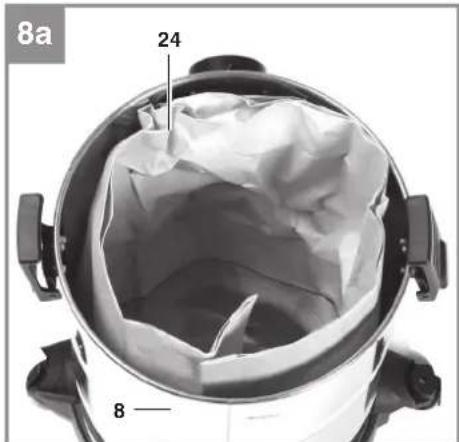

Hinweis! Den Nass- Trockensauger niemals ohne Filter benutzen! Achten Sie stets auf festen Sitz der Filter! Montage des Schaumstoff fi lters (Abb. 7) Zum Nasssaugen ziehen Sie den beiliegenden Schaumstoff fi lter (16) über den Filterkorb (Abb. 2/4).Der bei der Lieferung bereits montierte Faltenfi lter (15) ist nicht für das Nasssaugen ge- eignet! Montage des Faltenfi lters (Abb. 8) Zum Trockensaugen schieben Sie den Faltenfi lter (15) auf den Filterkorb (Abb. 2/4). Der Faltenfi lter (15) ist nur für das Trockensaugen geeignet! Montage des Schmutzfangsackes (Abb. 8a) Zum Aufsaugen von feinem, trockenem Schmutz wird empfohlen zusätzlich den Schmutzfangsack zu montieren. Dadurch bleibt der Faltenfi lter (15) länger frei und die Saugleistung länger erhalten. Zudem wird die Entsorgung des Staubes erleich- tert. Ziehen Sie den Schmutzfangsack über die Ansaugöff nung. Der Schmutzfangsack ist nur für das Trockensaugen geeignet.

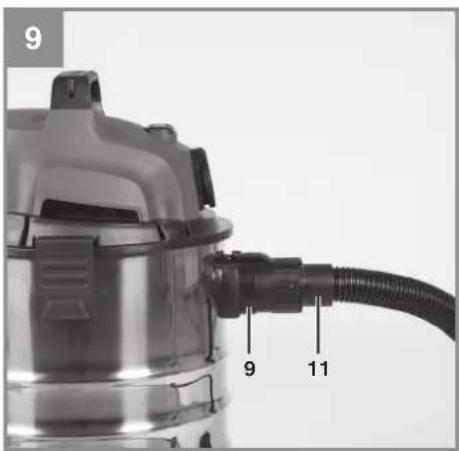

5.3 Montage des Saugschlauches (Abb. 9-12)

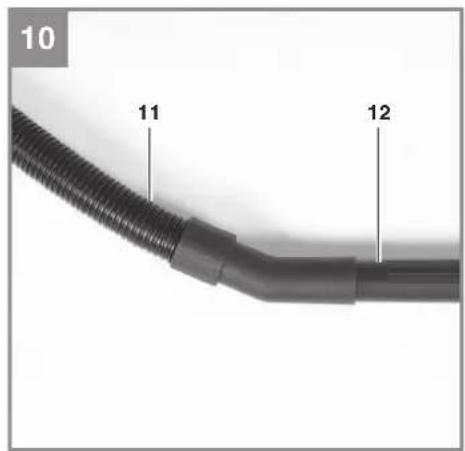

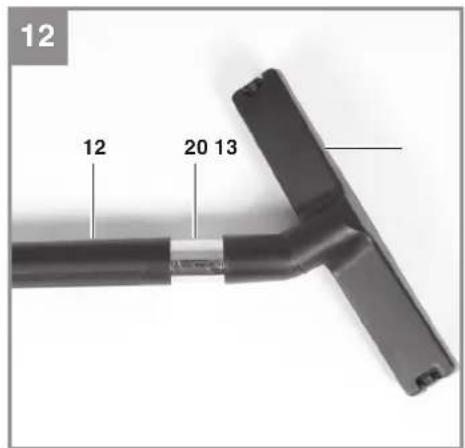

Verbinden Sie je nach Anwendungsfall den Saugschlauch (11) mit dem entsprechenden An- schluss des Nass- / Trockensaugers. Saugen Schließen Sie den Saugschlauch (11) am An- schluss Saugschlauch (9) an Blasen Schließen sie den Saugschlauch (11) am Blasan- schluss (10) an Zur Verlängerung des Saugschlauches (11) kön- nen ein oder mehrere Elemente des 2-teiligen Saugrohrs (12) am Saugschlauch (11) aufge- steckt werden.

Kombidüse (13) Die Kombidüse (13) ist zum Absaugen von Fest- stoff en und Flüssigkeiten auf mittleren bis großen Flächen geeignet. Fugendüse (Abb. 11) Die Fugendüse (23) ist zum Absaugen von Feststoff en und Flüssigkeiten in Ecken, Kanten und an anderen schwer zugänglichen Stellen geeignet.

6.1 Ein- / Ausschalter (Abb. 2/2)

Schalterstellung 0: Aus Schalterstellung I: Normalbetrieb

Verwenden Sie zum Trockensaugen den Falten- fi lter (15) Zusätzlich kann ein Schmutzfangsack montiert werden. (siehe Punkt 5.2). Achten Sie stets auf festen Sitz der Filter!

Verwenden Sie zum Nasssaugen den Schaum- stoff fi lter (16) (siehe Punkt 5.2). Achten Sie stets auf festen Sitz des Filters! Wasserablassschraube (Abb.1) Zum einfacheren Entleeren des Behälters (8) beim Nasssaugen ist dieser mit einer Wasserab- lassschraube (19) ausgestattet. Wasserablass- schraube (19) durch Linksdrehung öff nen und Flüssigkeit ablassen. Beim Nasssaugen verschließt das Sicherheits- schwimmerventil (5) nach Erreichen des maxima- len Füllstandes am Behälter. Dabei ändert sich das Ansauggeräusch des Gerätes, es wird lauter. Schalten sie dann das Gerät aus und leeren sie den Behälter. Gefahr! Der Nass- Trockensauger ist nicht für das Aufsau- gen von brennbaren Flüssigkeiten geeignet! Verwenden Sie zum Nasssaugen nur den beilie- genden Schaumstoff fi lter! Anl_TC-VC_3055_S_SPK13.indb 7Anl_TC-VC_3055_S_SPK13.indb 7 25.02.2025 10:02:3525.02.2025 10:02:35D

Verbinden Sie den Saugschlauch (11) mit dem Blasanschluss (10) des Nass- Trockensaugers.

Netzanschlussleitung Gefahr! Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qua- lifi zierte Person ersetzt werden, um Gefährdun- gen zu vermeiden.

8. Reinigung, Wartung und

Ersatzteilbestellung Gefahr! Ziehen Sie vor allen Reinigungsarbeiten den Netzstecker.

Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutz- frei wie möglich.

Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.

8.2 Reinigung des Gerätekopfes (3)

Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwen- den Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoff teile des Gerätes angreifen.

8.3 Reinigung des Behälters (8)

Der Behälter kann, je nach Verschmutzung mit ei- nem feuchten Tuch und etwas Schmierseife oder unter fl ießendem Wasser gereinigt werden.

8.4 Reinigung der Filter

Reinigung des Faltenfi lters (15) Reinigen Sie den Faltenfi lter (15) regelmäßig indem Sie ihn vorsichtig abklopfen und mit einer feinen Bürste oder einem Handfeger säubern. Reinigung des Schaumstoff fi lters (16) Reinigen Sie den Schaumstoff fi lter (16) mit etwas Schmierseife unter fl ießendem Wasser und las- sen Sie ihn an der Luft trocknen.

Kontrollieren Sie die Filter des Nass- Trocken- saugers regelmäßig und vor jeder Anwendung auf festen Sitz.

8.6 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende An- gaben gemacht werden;

Artikelnummer des Gerätes

Ident-Nummer des Gerätes

Ersatzteilnummer des erforderlichen Ersatz- teils Aktuelle Preise und Infos fi nden Sie unter www.Einhell-Service.com

Wiederverwertung Das Gerät befi ndet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpa- ckung ist Rohstoff und ist somit wieder verwend- bar oder kann dem Rohstoff kreislauf zurückge- führt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoff e. Defekte Geräte ge- hören nicht in den Hausmüll. Zur fachgerechten Entsorgung sollte das Gerät an einer geeigneten Sammelstellen abgegeben werden. Wenn Ihnen keine Sammelstelle bekannt ist, sollten Sie bei der Gemeindeverwaltung nachfragen.

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem sowie für Kinder unzugänglichem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30 ˚C. Bewahren Sie das Elektrowerkzeug in der Origi- nalverpackung auf. Anl_TC-VC_3055_S_SPK13.indb 8Anl_TC-VC_3055_S_SPK13.indb 8 25.02.2025 10:02:3525.02.2025 10:02:35D

Nur für EU-Länder Das Symbol des durchgestrichenen Mülleimers besagt, dass dieses Elektro- bzw. Elektronikgerät am Ende seiner Lebensdauer nicht im Hausmüll entsorgt werden darf, sondern vom Endnutzer einer ge- trennten Sammlung zugeführt werden muss. Zur Rückgabe stehen in Ihrer Nähe kostenfreie Sammelstellen für Elektroaltgeräte sowie ggf. weitere Annahmestellen für die Wiederverwendung der Geräte zur Verfügung. Die Adressen können Sie von Ihrer Stadt- bzw. Kommunalverwaltung erhalten. Auch Vertreiber mit einer Verkaufsfl äche für Elektro- und Elektronikgeräte von mindestens 400 Qua- dratmetern sowie Vertreiber von Lebensmitteln mit einer Gesamtverkaufsfl äche von mindestens 800 Quadratmetern, die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpfl ichtet unentgeltlich alte Elektro- und Elektronikgeräte zu- rückzunehmen. Diese müssen bei der Abgabe eines neuen Elektro- oder Elektronikgerätes an einen Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funk- tionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich zurückzu nehmen sowie ohne Kauf eines Elektro-oder Elektronikgerätes auf Verlangen des Endnutzers bis zu drei Altgeräte pro Geräteart, die in keiner äußeren Abmessung größer als 25 Zentimeter sind, im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu unentgeltlich zurückzu nehmen. Bei einem Vertrieb unter Verwendung von Fern kommunikations mitteln gelten als Verkaufsfl ächen des Vertreibers alle Lager- und Versandfl ächen. Informieren Sie sich auch bei Ihrem Händler über die Rücknahmemög- lichkeiten vor Ort. Sofern das alte Elektro- bzw. Elektronikgerät personenbezogene Daten enthält, sind Sie selbst für deren Löschung verantwortlich, bevor Sie es zurückgeben. Sofern dies ohne Zerstörung des alten Elektro- oder Elektronikgerätes möglich ist, entnehmen Sie die- sem bitte alte Batterien oder Akkus sowie Altlampen, bevor sie es zur Entsorgung zurückgeben, und führen diese einer separaten Sammlung zu. Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der Einhell Germany AG zulässig. Technische Änderungen vorbehalten. Anl_TC-VC_3055_S_SPK13.indb 9Anl_TC-VC_3055_S_SPK13.indb 9 25.02.2025 10:02:3625.02.2025 10:02:36D

Service-Informationen Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service- Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service- Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate- rialien zur Verfügung. Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden. Kategorie Beispiel Verschleißteile* Kombidüse, Fugendüse, Polsterdüse, Elektro- werkzeugadapter, etc. Verbrauchsmaterial/ Verbrauchsteile* Faltenfi lter, Schaumstoff fi lter, Schmutzfangsack, Zusatzfi lter, etc. Fehlteile

• nicht zwingend im Lieferumfang enthalten! Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.Einhell-Service.com anzu- melden. Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende Fragen:

Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?

Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?

Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)? Beschreiben Sie diese Fehlfunktion. Anl_TC-VC_3055_S_SPK13.indb 10Anl_TC-VC_3055_S_SPK13.indb 10 25.02.2025 10:02:3625.02.2025 10:02:36GB
